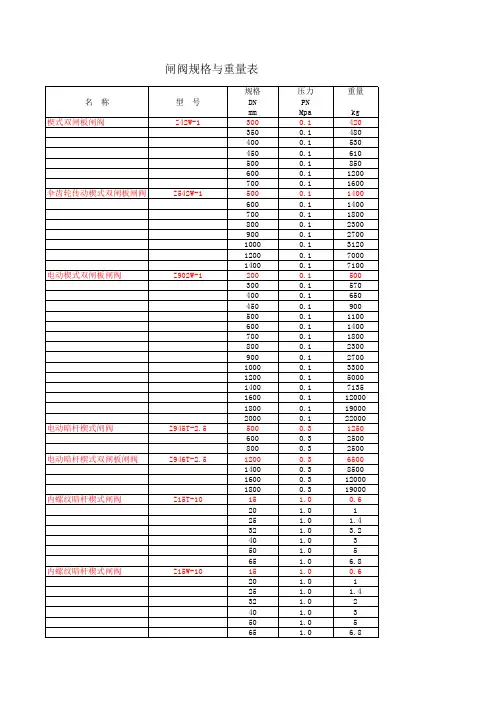

Z45T-PN2.5-PN10硬密封闸阀参考扭矩表

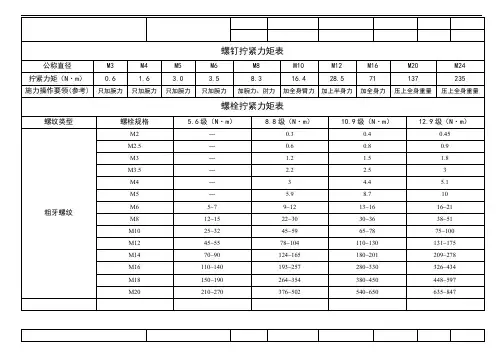

螺栓拧紧力矩标准M6~M24螺钉或螺母的拧紧力矩（操作者参考）未注明拧紧力矩要求时，参考下表(普通螺栓拧紧力矩)未注明拧紧力矩要求时，参考下表(普通螺栓拧紧力矩)公制螺栓扭紧力矩Q/STB 12.521.5-2000范围：本标准适用于机械性能10.9级，规格从M6-M39的螺栓的扭紧力矩，对于使用尼龙垫圈、密封垫圈、其它非金属垫圈的螺栓，本标准不适用。

★对于设计图纸有明确力矩要求的，应按图纸要求执行。

套管螺母紧固力矩Q/STB B07833-1998材料HPb63-3Y2直通式压注油杯Q/STB B07020-1998（螺纹M6、M8*1、M10*1）紧固力矩：0.3-0.5Kg.m。

安全阀Q/STB B07029-1998（螺纹R1/8）紧固力矩：2.9-4.9Nm。

通气塞Q/STB B07030-1998 （螺纹R1/4）紧固力矩：2.94-5.88Nm。

螺塞Q/STB B07040-1998（公称直径08-10螺距1.25，12-36螺距1.5）螺栓（排气）Q/STB B07060-1998（M12*1.5）紧固力矩：58.8-78.4N.m。

软管（锥形密封）Q/STB B07100-1998软管（锥形密封）Q/STB B07123-1998（接头部螺母拧紧力矩）螺母（球头式管接头用）Q/STB B07201-1998 拧紧力矩：N.m 材料：（Q235）管接头螺母Q/STB B07202-1998拧紧力矩（Q235 / HPb 59-1）铰接螺栓Q/STB B07206-1998拧紧力矩（Q235）球头式端直通接头Q/STB B07211-1998 拧紧力矩（Q235 HPb 60-1 ）表中拧紧力矩适用于钢制接头管接头Q/STB B07212-1998紧固力矩（区分代号为5、7的件材料Q235）套管螺母Q/STB B07221-1998拧紧力矩（材料Q235）管接头Q/STB B07230-1998拧入紧固力矩（Q235）弯头（带座）Q/STB B07235-1998 、B07236-1998 拧紧力矩喉箍Q/STB B07281-1998拧紧力矩U形管夹及座Q/STB B07283-1998螺母的紧固力矩（区分代号2、3使用）管夹Q/STB B07289-1998(有效紧固直径φ25-φ232) 紧固力矩：8.8±05Nm套管接头Q/STB B07290-1998套管螺母Q/STB B07833-1998软管（空调器用）Q/STB B09488-1998。

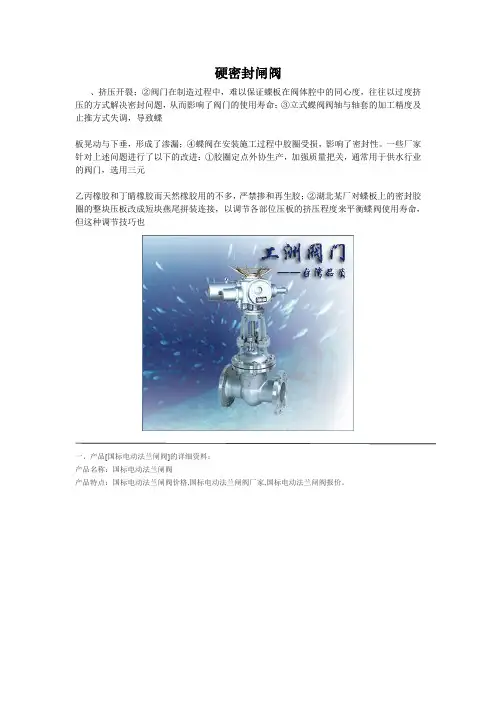

硬密封闸阀、挤压开裂；②阀门在制造过程中，难以保证蝶板在阀体腔中的同心度，往往以过度挤压的方式解决密封问题，从而影响了阀门的使用寿命；③立式蝶阀阀轴与轴套的加工精度及止推方式失调，导致蝶板晃动与下垂，形成了渗漏；④蝶阀在安装施工过程中胶圈受损，影响了密封性。

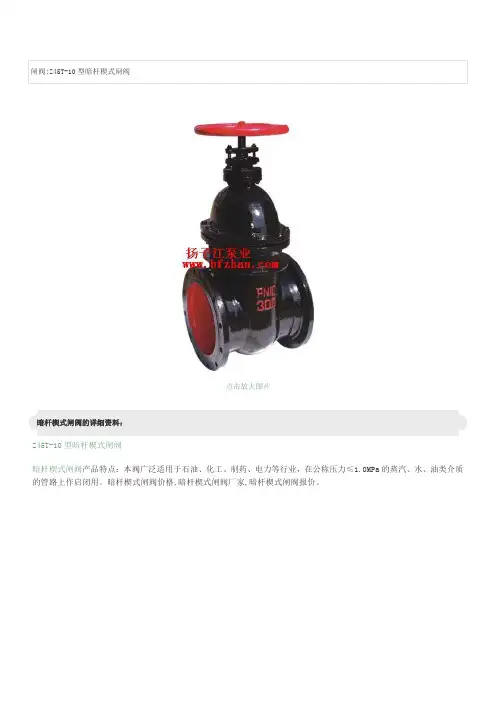

一些厂家针对上述问题进行了以下的改进：①胶圈定点外协生产，加强质量把关，通常用于供水行业的阀门，选用三元乙丙橡胶和丁睛橡胶而天然橡胶用的不多，严禁掺和再生胶；②湖北某厂对蝶板上的密封胶圈的整块压板改成短块燕尾拼装连接，以调节各部位压板的挤压程度来平衡蝶阀使用寿命，但这种调节技巧也一、产品[国标电动法兰闸阀]的详细资料：产品名称：国标电动法兰闸阀产品特点：国标电动法兰闸阀价格,国标电动法兰闸阀厂家,国标电动法兰闸阀报价。

二、电装型号规格主要尺寸：1.6MPa DN L D D1 D2b n-Φd电装型号L1 H DO凸面法法RF Z940H Z940Y Z940 W Z940F Z941H Z941Y Z941 W Z941F 16C 16P 16R 16I 40 200 145 110 85 16 4-Φ18DZW1590 595 365 50 250 160 125 100 16 4-Φ18DZW1590 653 365 65 265 180 145 120 18 4-Φ18DZW1590 665 365 80 280 195 160 135 20 8-Φ18DZW15590 725 365 100 300 215 180 155 20 8-Φ18DZW2590 787 365 125 325 245 210 185 22 8-Φ18DZW2590 934 365 150 350 280 240 210 24 8-Φ23DZW2590 955 365 200 400 335 295 265 26 12-Φ23DZW3590 1105 365 250 450 405 335 320 30 12-Φ25DZW3810 1343 470 300 500 460 410 375 30 12-Φ25DZW45810 1516 470 350 550 520 470 435 34 16-Φ25DZW9810 1678 470 400 600 580 525 485 36 16-Φ30DZW120830 1849 550 450 650 640 585 545 40 20-Φ30DZW1830 1937 55020500 700 705 650 608 44 20-Φ34DZW180830 2234 550600 800 840 770 718 48 20-Φ41DZW250870 2432 320700 900 910 840 788 50 24-Φ41DZW250870 2489 320800 1000 1020 950 898 52 24-Φ41DZW3501170 2643 570900 1100 1120 1050 998 54 28-Φ41DZW5001170 2935 5701000 1200 1255 1170 1100 56 28-Φ18DZW5001170 3410570 三、电装型号规格主要尺寸PN2.5MPa：2.5MPa DN L D D1 D2b n-Φd电装型号L1 h D0凸面法法RF Z940H Z940Y Z940 W Z940F Z941H Z941Y Z941 W 40 200 145 110 85 15 4-Φ18DZW1590 595 365 50 250 160 125 100 20 4-Φ18DZW1590 653 365 65 265 180 145 120 22 8-Φ18DZW1590 665 365 80 280 195 160 135 22 8-Φ18DZW15590 725 365 100 300 230 190 160 24 8-Φ23DZW2590 787 365 125 325 270 220 188 28 8-Φ25DZW2590 902 365Z941F 25 25P 25R 25I 150 350 300 250 218 30 8-Φ25DZW2590 955 365 200 400 360 310 278 34 12-Φ25DZW3810 1105 470 250 450 425 370 332 36 12-Φ30DZW3810 1343 470 300 500 485 430 390 40 16-Φ30DZW6810 1516 470 350 550 550 490 448 44 16-Φ34DZW9830 1678 550 400 600 610 550 505 48 16-Φ34DZW120830 1849 550 450 650 660 600 555 50 20-Φ34DZW120830 1937 550 500 700 730 660 640 52 20-Φ41DZW180870 2234 320 600 800 840 770 718 56 20-Φ41DZW250870 2432 320 700 900 955 875 815 60 24-Φ48DZW500870 2489 320 800 1000 1070 990 930 64 24-Φ48DZW5001170 2643 570 900 1100 1180 1090 1025 66 28-Φ54DZW8001170 2935 570 1000 1200 1305 1210 1140 68 28-Φ58DZW8001170 3410 570四、工洲牌国标电动法兰闸阀PN4.0 MPa-6.4MPa：,4.0MPa DN L D D1 D2 D6b n-Φd电装型号L1 H D0凸面法法RF Z940H Z940Y Z940 W Z940F Z941H Z941Y Z941 W Z941F 40 40 200 145 110 85 76184-Φ18DZW1590 630 365 50 250 160 125 100 8824-Φ18DZW1590 691 365 65 280 180 145 120 110228-Φ18DZW1590 711 365 80 310 195 160 135 121228-Φ18DZW15590 775 365 100 350 230 190 160 150248-Φ23DZW2590 871 365 125 400 270 220 188 176288-Φ25DZW2590 948 365 150 450 300 250 218 20438-Φ25DZW3810 1028 47040P 40R 40I 200 550 375 320 282 2603812-Φ30DZW3810 1325 470 250 650 445 385 345 3134212-Φ34DZW45810 1401 470 300 750 510 450 408 3644616-Φ34DZW6830 1653 550 350 850 570 510 465 4225216-Φ34DZW9830 1791 550 400 950 655 585 535 4745816-Φ41DZW120870 2092 320 500 1150 755 670 612 5766220-Φ48DZW250870 2465 320 600 1350 890 795 730 6786220-Φ54DZW3501170 - 570 700 1450 995 900 835 7686824-Φ54DZW5001170 - 570 800 1650 1135 1030 960 8767624-Φ58DZW8001060 - 5006.4MPa 40 240 165 125 95 76244-Φ23DZW1590 665 365凸面法法RF Z940H Z940Y Z940 W Z940F Z941H Z941Y Z941 W Z941F 64 64P 64R 64I 50 250 175 135 105 88264-Φ23DZW1590 790 365 65 280 200 160 130 110288-Φ23DZW1590 840 365 80 310 210 170 140 12138-Φ23DZW2590 890 365 100 350 250 200 168 150328-Φ25DZW2590 1020 365 125 400 295 240 202 176368-Φ30DZW3590 1100 365 150 450 340 280 240 204388-Φ34DZW3810 1290 470 200 550 405 345 300 2604412-Φ34DZW6810 1470 470 250 650 470 400 352 3134812-Φ41DZW9830 1500 550 300 750 530 460 412 3645416-Φ41DZW9830 1820 550 350 850 595 525 475 422616-Φ41DZW1208701 2216 320 400 950 670 585 525 4746616-Φ48DZW180870 2838 320 500 1150 800 705 640 576720-Φ54DZW2501170 3320 570600 1350 930 820 750 678 7620-Φ58DZW5001170 3684 570五、工洲牌国标电动法兰闸阀PN10.0MPa-16.0MPa：10.0MPa DN L D D1 D2 D6b n-Φd电装型号L H D0凹面法法MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 100 100P 100R 100I 40 240 165 125 95 76 26 4-Φ23DZW10 590 680 365 50 250 195 145 112 88 28 4-Φ25DZW15 590 810 365 65 280 220 170 138 110 32 8-Φ25DZW20 590 860 365 80 310 230 181 148 121 34 8-Φ25DZW20 590 892 365 100 350 265 210 172 150 38 8-Φ30DZW30 810 1013 470 125 400 310 250 210 176 42 8-Φ34DZW45 810 1184 470 150 450 350 290 250 204 46 12-Φ34DZW60 830 1250 550 200 550 430 360 312 260 54 12 -Φ41DZW90 830 1450 550250 650 500 430 382 313 60 12-Φ41DZW12870 1650 320 300 750 585 500 442 364 70 16-Φ48DZW18870 1800 320 350 850 655 560 498 422 76 16-Φ54DZW251170 2030 570 400 950 715 620 558 474 80 16-Φ54DZW501170 2250 57040 260 175 125 92 76 32 4-Φ27DZW15 590 812 365凹面法法MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 160 160P 160R 160I 50 300 215 165 132 88 36 8-Φ25DZW20 590 905 365 65 340 245 190 152 110 44 8-Φ30DZW20 590 968 365 80 390 260 205 168 121 46 8-Φ30DZW30 590 978 365 100 450 300 240 220 150 48 8-Φ34DZW60 810 1043 470 125 525 355 285 238 176 60 8-Φ41DZW90 810 1248 470150 600 390 318 270 204 66 12-Φ41DZW12830 1394 550 200 750 480 400 3458 260 78 12-Φ48DZW12830 1621 550 250 838 580 485 425 313 88 12-Φ54DZW18870 1935 320 300 965 665 570 510 3641016-Φ54DZW25870 2411 320一、产品[国标低温法兰闸阀]的详细资料：产品名称：国标低温法兰闸阀产品特点：国标低温法兰闸阀价格,国标低温法兰闸阀厂家,国标低温法兰闸阀报价。

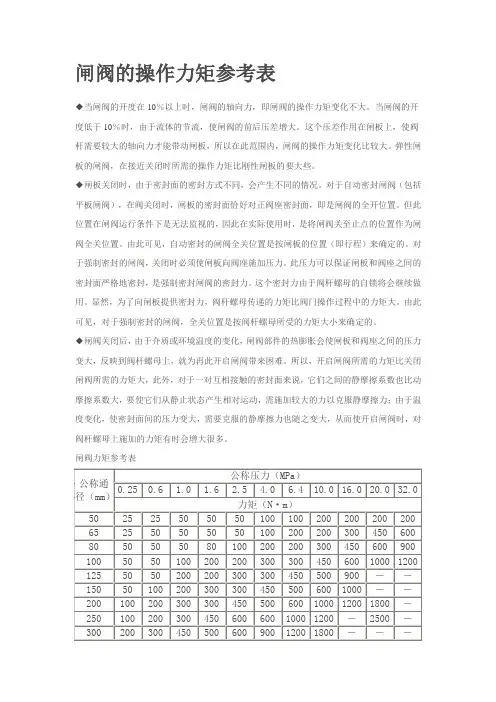

闸阀的操作力矩参考表◆当闸阀的开度在10％以上时，闸阀的轴向力，即闸阀的操作力矩变化不大。

当闸阀的开度低于10％时，由于流体的节流，使闸阀的前后压差增大。

这个压差作用在闸板上，使阀杆需要较大的轴向力才能带动闸板，所以在此范围内，闸阀的操作力矩变化比较大。

弹性闸板的闸阀，在接近关闭时所需的操作力矩比刚性闸板的要大些。

◆闸板关闭时，由于密封面的密封方式不同，会产生不同的情况。

对于自动密封闸阀（包括平板闸阀），在阀关闭时，闸板的密封面恰好对正阀座密封面，即是闸阀的全开位置。

但此位置在闸阀运行条件下是无法监视的，因此在实际使用时，是将闸阀关至止点的位置作为闸阀全关位置。

由此可见，自动密封的闸阀全关位置是按闸板的位置（即行程）来确定的。

对于强制密封的闸阀，关闭时必须使闸板向阀座施加压力。

此压力可以保证闸板和阀座之间的密封面严格地密封，是强制密封闸阀的密封力。

这个密封力由于阀杆螺母的自锁将会继续做用。

显然，为了向闸板提供密封力，阀杆螺母传递的力矩比阀门操作过程中的力矩大。

由此可见，对于强制密封的闸阀，全关位置是按阀杆螺母所受的力矩大小来确定的。

◆闸阀关闭后，由于介质或环境温度的变化，闸阀部件的热膨胀会使闸板和阀座之间的压力变大，反映到阀杆螺母上，就为再此开启闸阀带来困难。

所以，开启闸阀所需的力矩比关闭闸阀所需的力矩大，此外，对于一对互相接触的密封面来说，它们之间的静摩擦系数也比动摩擦系数大，要使它们从静止状态产生相对运动，需施加较大的力以克服静摩擦力；由于温度变化，使密封面间的压力变大，需要克服的静摩擦力也随之变大，从而使开启闸阀时，对阀杆螺母上施加的力矩有时会增大很多。

闸阀力矩参考表注：表中提供的闸阀操作力矩未经实物测定和理论计算，是一般适用条件下的经验数据，仅供参考。

闸阀的操作力矩参考表◆当闸阀的开度在10％以上时，闸阀的轴向力，即闸阀的操作力矩变化不大。

当闸阀的开度低于10％时，由于流体的节流，使闸阀的前后压差增大。

这个压差作用在闸板上，使阀杆需要较大的轴向力才能带动闸板，所以在此范围内，闸阀的操作力矩变化比较大。

弹性闸板的闸阀，在接近关闭时所需的操作力矩比刚性闸板的要大些。

◆闸板关闭时，由于密封面的密封方式不同，会产生不同的情况。

对于自动密封闸阀（包括平板闸阀），在阀关闭时，闸板的密封面恰好对正阀座密封面，即是闸阀的全开位置。

但此位置在闸阀运行条件下是无法监视的，因此在实际使用时，是将闸阀关至止点的位置作为闸阀全关位置。

由此可见，自动密封的闸阀全关位置是按闸板的位置（即行程）来确定的。

对于强制密封的闸阀，关闭时必须使闸板向阀座施加压力。

此压力可以保证闸板和阀座之间的密封面严格地密封，是强制密封闸阀的密封力。

这个密封力由于阀杆螺母的自锁将会继续做用。

显然，为了向闸板提供密封力，阀杆螺母传递的力矩比阀门操作过程中的力矩大。

由此可见，对于强制密封的闸阀，全关位置是按阀杆螺母所受的力矩大小来确定的。

◆闸阀关闭后，由于介质或环境温度的变化，闸阀部件的热膨胀会使闸板和阀座之间的压力变大，反映到阀杆螺母上，就为再此开启闸阀带来困难。

所以，开启闸阀所需的力矩比关闭闸阀所需的力矩大，此外，对于一对互相接触的密封面来说，它们之间的静摩擦系数也比动摩擦系数大，要使它们从静止状态产生相对运动，需施加较大的力以克服静摩擦力；由于温度变化，使密封面间的压力变大，需要克服的静摩擦力也随之变大，从而使开启闸阀时，对阀杆螺母上施加的力矩有时会增大很多。

闸阀力矩参考表注：表中提供的闸阀操作力矩未经实物测定和理论计算，是一般适用条件下的经验数据，仅供参考。

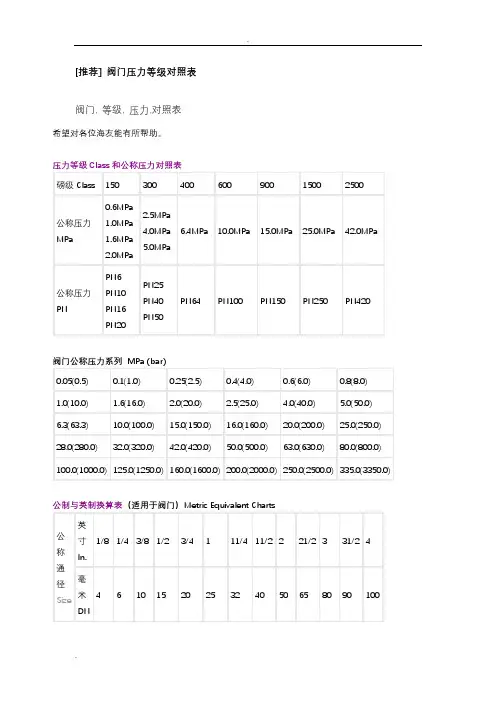

[推荐]阀门压力等级对照表阀门, 等级, 压力,对照表希望对各位海友能有所帮助。

第一章钢制阀门主体和内件材料阀门的主体是指承受介质压力的阀体、阀盖（或端盖）、闸板（或阀瓣）。

其中，阀体和阀盖（端盖）是承受介质的承压件，闸板（阀瓣）是控制介质流动的控压件。

内件是指接触介质的阀杆和闸板(阀瓣)、阀座两者的密封面。

承压件的定义是：一旦它们失效，其所包容的介质会释放到大气中的零件。

因此，所用的材料必须能在规定的介质温度、压力作用下达到相应的力学性能、耐腐蚀性和良好的冷、热加工工艺性。

大多数阀门的阀体、阀盖（端盖）、闸板（阀瓣）形状比较复杂，因此采用铸件较多，只有某些小口径阀门根据阀类的不同或特殊工况的要求采用锻件。

第一节钢制阀门的主体材料1、碳素钢碳素钢适用于非腐蚀性介质，在某些特定的条件下，例如某些有腐蚀性的介质在一定范围内的温度浓度条件下也可采用碳素钢。

碳素钢的适用温度范围：-29~425℃。

中石化标准SH 3064《石油化工钢制通用阀门选用、检验及验收》规定碳素钢制阀门的适用温度范围为-20~425℃，其下限定为-20℃的依据是GB 150《钢制压力容器》。

但当以WCB、WCC这两种钢作阀体、阀盖、闸板（阀瓣）、支架时，这两种钢的适用温度下限为-29℃。

常用的碳素钢铸件和锻件材料见表1-1。

注：（1）表1中WCA、WCB、WCC是按美国标准表示的牌号，ZG 205-415、ZG 250-485、ZG 275-485是按GB/T 5631铸钢牌号表示方法分别对应WCA、WCB、WCC的牌号。

UNS J02502、UNS J03002、UNS J02503是以美国金属与合金统一系统编号方法，分别对应WCA、WCB、WCC的牌号。

（2）表1中最常用的是WCB钢，其标准含碳量≤0.30%，但为了获得优良的焊接性能和力学性能，其含碳量应控制在0.25%左右。

（3）残留元素Cr、Ni、Mo、V、Cu也是必须控制并达标，其残留元素总量应≤1%，但有碳当量（CE）要求时此条不适用。

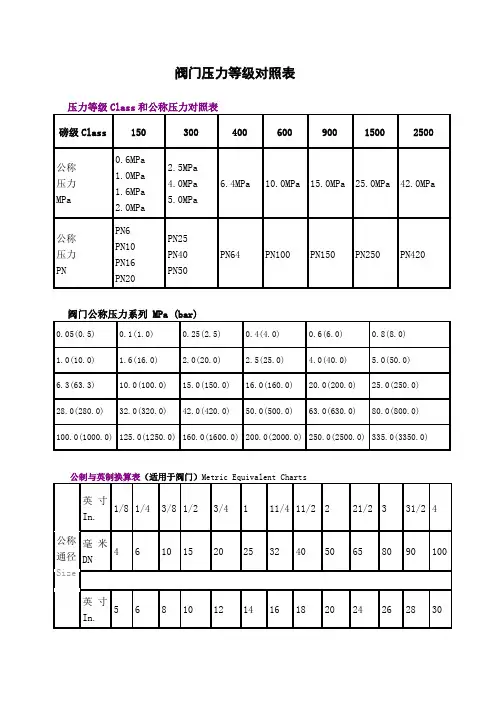

阀门压力等级对照表阀门型号编制方法主要参照JB 308-1975标准，同时吸收了有关标准对型号编制的规定。

这一编制方法适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。

阀门的型号编制方法（JB 308-1975）（1）类型代号用汉语拼音字母表示（阀门类型代号）注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前分别加汉语拼音字母“D”、“B”和“W”。

（2）传动方式代号用阿拉伯数字表示（阀门传动方式代号）注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

2.对于气动或液动，常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示；防爆电动用“9B”表示。

（3）连接形式代号用阿拉伯数字表示（阀门连接形式代号）注：焊接包括对焊和承插焊。

(4-1）结构形式代号用阿拉伯数字表示（闸阀结构形式代号）（4-2）截止阀和节流阀结构形式代号(4-3)球阀结构形式代号(4-4)蝶阀结构形式代号(4-5)隔膜阀结构形式代号(4-6)旋塞阀结构形式代号(4-7)止回阀和底阀阀结构形式代号(4-8)减压阀结构形式代号(4-9)疏水阀结构形式代号(4-10)安全阀结构形式代号注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。

公称压力数值按JB 74-1994《管理附件公称压力试验压力和工作压力》的规定。

用于电站工业的阀门，当介质最高温度超过530℃时，按JB 74-1994第五条的规定标准工作压力。

1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核对阀门的设计制造标准。

2.传动方式根据阀门参数、功能要求和工作环境等实际使用条件的需要选择。

我公司生产的阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置。

3.阀门材料阀体、阀座密封面或衬里等材料根据使用介质的组成及特性和最高工作温度、压力来选定。

公制螺栓扭紧力矩Q/STB 12.521.5-2000范围：本标准适用于机械性能10.9级，规格从M6-M39的螺栓的扭紧力矩，对于使用尼龙垫圈、密封垫圈、其它非金属垫圈的螺栓，本标准不适用。

★对于设计图纸有明确力矩要求的，应按图纸要求执行。

套管螺母紧固力矩Q/STB B07833-1998材料HPb63-3Y2直通式压注油杯Q/STB B07020-1998（螺纹M6、M8*1、M10*1）紧固力矩：0.3-0.5Kg.m。

安全阀Q/STB B07029-1998（螺纹R1/8）紧固力矩：2.9-4.9Nm。

通气塞Q/STB B07030-1998 （螺纹R1/4）紧固力矩：2.94-5.88Nm。

螺塞Q/STB B07040-1998（公称直径08-10螺距1.25，12-36螺距1.5）螺栓（排气）Q/STB B07060-1998（M12*1.5）紧固力矩：58.8-78.4N.m。

软管（锥形密封）Q/STB B07100-1998软管（锥形密封）Q/STB B07123-1998（接头部螺母拧紧力矩）螺母（球头式管接头用）Q/STB B07201-1998 拧紧力矩：N.m 材料：（Q235）管接头螺母Q/STB B07202-1998拧紧力矩（Q235 / HPb 59-1）铰接螺栓Q/STB B07206-1998拧紧力矩（Q235）球头式端直通接头Q/STB B07211-1998 拧紧力矩（Q235 HPb 60-1 ）表中拧紧力矩适用于钢制接头管接头Q/STB B07212-1998紧固力矩（区分代号为5、7的件材料Q235）套管螺母Q/STB B07221-1998拧紧力矩（材料Q235）管接头Q/STB B07230-1998拧入紧固力矩（Q235）弯头（带座） Q/STB B07235-1998 、 B07236-1998 拧紧力矩喉箍 Q/STB B07281-1998 拧紧力矩U 形管夹及座Q/STB B07283-1998 螺母的紧固力矩（区分代号 2、3使用）管夹 Q/STB B07289-1998(有效紧固直径φ25-φ232) 紧固力矩：8.8±05Nm套管接头Q/STB B07290-1998套管螺母Q/STB B07833-1998软管（空调器用）Q/STB B09488-1998。

阀门压力等级对照表阀门型号编制方法主要参照JB 308-1975标准，同时吸收了有关标准对型号编制的规定。

这一编制方法适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。

阀门的型号编制方法（JB 308-1975）（1）类型代号用汉语拼音字母表示（阀门类型代号）注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前分别加汉语拼音字母“D”、“B”和“W”。

（2）传动方式代号用阿拉伯数字表示（阀门传动方式代号）注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

2.对于气动或液动，常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示；防爆电动用“9B”表示。

（3）连接形式代号用阿拉伯数字表示（阀门连接形式代号）注：焊接包括对焊和承插焊。

(4-1）结构形式代号用阿拉伯数字表示（闸阀结构形式代号）（4-2）截止阀和节流阀结构形式代号(4-3)球阀结构形式代号(4-4)蝶阀结构形式代号(4-5)隔膜阀结构形式代号(4-6)旋塞阀结构形式代号(4-7)止回阀和底阀阀结构形式代号(4-8)减压阀结构形式代号(4-9)疏水阀结构形式代号(4-10)安全阀结构形式代号注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。

公称压力数值按JB 74-1994《管理附件公称压力试验压力和工作压力》的规定。

用于电站工业的阀门，当介质最高温度超过530℃时，按JB 74-1994第五条的规定标准工作压力。

1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核对阀门的设计制造标准。

2.传动方式根据阀门参数、功能要求和工作环境等实际使用条件的需要选择。

我公司生产的阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置。

3.阀门材料阀体、阀座密封面或衬里等材料根据使用介质的组成及特性和最高工作温度、压力来选定。
