建筑常识-空间尺度简易版

建筑空间的尺度各类建筑的空间尺度资料建筑所形成的空间为人所用，建筑内的器物为人所用，因而人体各部的尺寸及其各类行为活动所需的空间尺寸，是决定建筑开间、进深、层高、器物大小的最基本的尺度。

各类图书、手册均有详细的描绘，作为一名建筑师，可以参阅这类资料，但有些是必须牢记的，时刻需要提调出来使用的。

诸如：人体的平均高度、宽度、蹲高、坐高、弯腰、举手、携带行李、牵带小孩以至于残疾人拄手拐、坐轮椅所需的活动空间尺寸等等。

这些重要的。

基本的尺寸数据，一般应熟记，因为由此导致了家具、器物以及各种通道、房间的大小尺寸的确定。

在建筑设计时，除了那些因为宗教、政治以及艺术原因需要夸张、夸大的尺度外，都不会离开以人体尺度为本源来决定建筑尺寸的原则。

家具的尺度也是决定建筑空间的重要因素，例如床铺、书桌、餐桌、凳、椅、沙发柜橱这些基本家具的尺寸，都是必须熟记的。

重要的是家具要与人的活动配合起来，留出人使用家具和搬运家具所需空间。

近年行为科学兴盛，大家要研究人与人、人与物之间的"感觉空间"把"场"的理论运用到建筑设计中来，这是十分有意义的。

由上可知，人体、家具、活动空间构成了建筑设计尺度的基础，换句话说，也就是构成了建筑的基本空间，道理虽不深奥，但对建筑师来说，却十分重要，万变不离其宗。

门的尺寸1.门高：供人通行的门，高度一般不低于2m，再高也以不宜超过2.4m，否则有空洞感，门扇制作也需特别加强。

如造型、通风、采光需要时，可在门上加腰窗，其高度从0.4m起，但也不宜过高。

供车辆或设备通过的门，要根据具体情况决定，其高度宜较车辆或设备高出0.3～0.5m,以免车辆因颠簸或设备需要垫滚筒搬运时碰撞门框。

至于各类车辆通行的净空要求，要查阅相应的规范。

如果是体育场馆、展览厅堂之类大体量、大空间的建筑物，需要设置超尺度的门时，可在大门扇上加设常规尺寸的附门，供大门勿需开启时，人们可以通行。

现今建筑内各种设备管井的检查门颇多，它不是经常通过的地方，所以一般上框高与普通门齐或还低一些，下边还留有与踢脚线同高的门槛，其净高就不必拘泥于2m，1.5m左右即可。

柱子：400（一般），600/800（高层），悬调与柱网：x/y=1/3梁：宽/高=2/3，门：（高）：2000—2400：室内户门：宽：900—1000，室门：800—900，厨门：800左右，卫门：700-800公共建筑门：单扇门1000，双扇门：1200—1800，车设备行走门：3000—5000（高）；除自身宽，每边留300—500管井门：上框与普通门齐，下有与踢脚线同高门槛，净高：1500左右。

人孔：不宜小于600×600窗：宽600起。

窗台高900，窗高1500，结构高：400，公共建筑窗台高：1000—1800玻璃幕墙高：7200/块过道：室内净宽1000（单行线），高层/公共建筑净宽1200阳台栏杆：高>1000（多层建筑），高>1100（高层建筑）女儿墙：高：1000～1200（多层建筑），1500—1800（高层建筑）：厚：>300屋顶：坡：大于1：10，平：小于1：10楼梯：（普通）宽：1100—1400，辅助楼梯最小900，疏散之用楼梯最小1100，（公共建筑）1400—2000，踏板宽+踏板高=450，或踏板宽+2×踏板高=600—620踏步；300，踢面；150。

（常用300—125）扶手高：900（室内），1005（室外），垂直杆净宽<110。

楼梯井：>200扶梯：宽：600，800，1000，倾角：30°和35°，梯井宽度为：单梯：梯宽+600＋2×400 ；双梯：2（梯宽＋600）＋2×400（其400为梯侧至井进之安全距离。

）梯井长：层高／tanα＋（2000～2900）＋（2000～2300），α为梯段倾角。

卫生间：1.厕所蹲位隔板的最小宽×深，外开门时900×1200；内开门时为900×1400。

2.厕所间隔高1500—18003.淋浴间隔高度应为18004.并列洗脸盆中心距最小7005.单侧洗脸盆外沿至对面墙的净距不小于12506.双侧洗脸盆外治之间的净距不小于18007.浴盆长边至对面墙面的净距不小于6508.并列小便的中心距不小于6509.单侧隔间至对面墙面的净距，采用内开门不应小于1100，外开门不小于130010.单侧厕所隔间至对面小便器外治之净距，用内开门不应小于1100，外开门不应小于1300。

建筑及室内设计常识比例尺寸说明（详细图解）。

家装参考尺寸在工地1、标准红砖23*11*6；标准入户门洞0.9米*2米，房间门洞0.9米*2米，厨房门洞0.8米*2米，卫生间门洞0.7米*2米，标准水泥50kg/袋。

在厨房1.吊柜和操作台之间的距离应该是多少？60厘米。

从操作台到吊柜的底部，您应该确保这个距离。

这样，在您可以方便烹饪的同时，还可以在吊柜里放一些小型家用电器。

2.在厨房两面相对的墙边都摆放各种家具和电器的情况下，中间应该留多大的距离才不会影响在厨房里做家务？120厘米。

为了能方便地打开两边家具的柜门，就一定要保证至少留出这样的距离。

150厘米。

这样的距离就可以保证在两边柜门都打开的情况下，中间再站一个人。

3.要想舒服地坐在早餐桌的周围，凳子的合适高度应该是多少？80厘米。

对于一张高110厘米的早餐桌来说，这是摆在它周围凳子的理想高度。

因为在桌面和凳子之间还需要30厘米的空间来容下双腿。

4.吊柜应该装在多高的地方？145至150厘米。

在餐厅1.一个供六个人使用的餐桌有多大？120厘米。

这是对圆形餐桌的直径要求。

140*70厘米。

这是对长方形和椭圆形捉制的尺寸要求。

2.餐桌离墙应该有多远？80厘米。

这个距离是包括把椅子拉出来，以及能使就餐的人方便活动的最小距离。

3.一张以对角线对墙的正方形桌子所占的面积要有多大？180*180平方厘米这是一张边长90厘米，桌角离墙面最近距离为40厘米的正方形桌子所占的最小面积。

4.桌子的标准高度应是多少？72厘米。

这是桌子的中等高度，而椅子是通常高度为45厘米。

5.一张供六个人使用的桌子摆起居室里要占多少面积？300*300厘米。

需要为直径120厘米的桌子留出空地，同时还要为在桌子四周就餐的人留出活动空间。

这个方案适合于那种大客厅，面积至少达到600*350厘米。

6.吊灯和桌面之间最合适的距离应该是多少？70厘米。

这是能使桌面得到完整的、均匀照射的理想距离。

1、简单介绍衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65推拉门：75~150，高度：190~240矮柜：深度：35~45，柜门宽度：30-60电视柜：深度：45-60，高度：30--60单人床：宽度：90，105，120；长度：180，186，200，210双人床：宽度：135，150，180；长度180，186，200，210圆床：直径：186，212.5，242.4（常用）室内门：宽度：80-95，医院120；高度：190，200，210，220，240厕所、厨房门：宽度：80，90；高度：190，200，210窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90?双人式：长度：126-150；深度：80-90?三人式：长度：175-196；深度：80-90?????四人式：长度：232-252；深度80-90茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）中型，长方形：长度120-135；宽度38-50或者60-75正方形：????? 长度75-90，高度43-50????? 大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）圆形：直径75，90，105，120；高度：33-42????? 方形：宽度90，105，120，135，150；高度33-42书桌：固定式：深度45-70（60最佳），高度75????? 活动式：深度65-80，高度75-78???????????? 书桌下缘离地至少58；长度：最少90（150-180最佳）餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；???? 长方桌宽度80，90，105，120；长度150，165，180，210，240圆桌：直径90，120，135，150，180书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90活动未及顶高柜：深度45，高度180-200木隔间墙厚：6-10；内角材排距：长度（45-60）*90室内常用尺寸：1、墙面尺寸(1)踢脚板高；80—200mm。

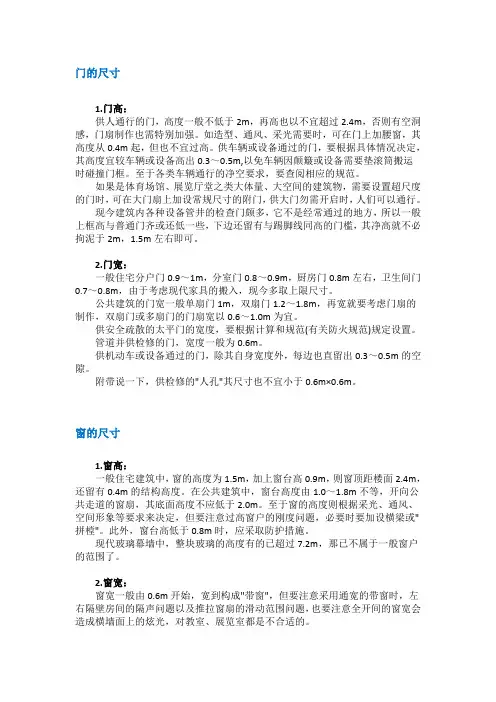

门的尺寸1.门高：供人通行的门，高度一般不低于2m，再高也以不宜超过2.4m，否则有空洞感，门扇制作也需特别加强。

如造型、通风、采光需要时，可在门上加腰窗，其高度从0.4m起，但也不宜过高。

供车辆或设备通过的门，要根据具体情况决定，其高度宜较车辆或设备高出0.3～0.5m,以免车辆因颠簸或设备需要垫滚筒搬运时碰撞门框。

至于各类车辆通行的净空要求，要查阅相应的规范。

如果是体育场馆、展览厅堂之类大体量、大空间的建筑物，需要设置超尺度的门时，可在大门扇上加设常规尺寸的附门，供大门勿需开启时，人们可以通行。

现今建筑内各种设备管井的检查门颇多，它不是经常通过的地方，所以一般上框高与普通门齐或还低一些，下边还留有与踢脚线同高的门槛，其净高就不必拘泥于2m，1.5m左右即可。

2.门宽：一般住宅分户门0.9～1m，分室门0.8～0.9m，厨房门0.8m左右，卫生间门0.7～0.8m，由于考虑现代家具的搬入，现今多取上限尺寸。

公共建筑的门宽一般单扇门1m，双扇门1.2～1.8m，再宽就要考虑门扇的制作，双扇门或多扇门的门扇宽以0.6～1.0m为宜。

供安全疏散的太平门的宽度，要根据计算和规范(有关防火规范)规定设置。

管道并供检修的门，宽度一般为0.6m。

供机动车或设备通过的门，除其自身宽度外，每边也直留出0.3～0.5m的空隙。

附带说一下，供检修的"人孔"其尺寸也不宜小于0.6m×0.6m。

窗的尺寸1.窗高：一般住宅建筑中，窗的高度为1.5m，加上窗台高0.9m，则窗顶距楼面2.4m，还留有0.4m的结构高度。

在公共建筑中，窗台高度由1.0～1.8m不等，开向公共走道的窗扇，其底面高度不应低于2.0m。

至于窗的高度则根据采光、通风、空间形象等要求来决定，但要注意过高窗户的刚度问题，必要时要加设横梁或"拼樘"。

此外，窗台高低于0.8m时，应采取防护措施。

现代玻璃幕墙中，整块玻璃的高度有的已超过7.2m，那已不属于一般窗户的范围了。

1.门高：供人通行的门，高度一般不低于2m，再高也以不宜超过2.4m，2.门宽：一般住宅分户门0.9～1m，分室门0.8～0.9m，厨房门0.8m左右，卫生间门0.7～0.8 m，由于考虑现代家具的搬入，现今多取上限尺寸。

公共建筑的门宽一般单扇门1m，双扇门1.2～1.8m，再宽就要考虑门扇的制作，双扇门或多扇门的门扇宽以0.6～1.0m为宜。

窗的尺寸1.窗高：一般住宅建筑中，窗的高度为1.5m，加上窗台高0.9m，则窗顶距楼面2.4m，还留有0.4m的结构高度。

在公共建筑中，窗台高度由1.0～1.8m不等，开向公共走道的窗扇，其底面高度不应低于2.0m。

至于窗的高度则根据采光、通风、空间形象等要求来决定，但要注意过高窗户的刚度问题，必要时要加设横梁或"拼樘"。

此外，窗台高低于0.8m时，应采取防护措施。

现代玻璃幕墙中，整块玻璃的高度有的已超过7.2m，那已不属于一般窗户的范围了。

2.窗宽：窗宽一般由0.6m开始，宽到构成"带窗"，但要注意采用通宽的带窗时，左右隔壁房间的隔声问题以及推拉窗扇的滑动范围问题，也要注意全开间的窗宽会造成横墙面上的炫光，对教室、展览室都是不合适的。

过道1.过道宽：其净宽不应小于0.8m，这是"单行线"，一般只允许一个人通过。

规范规定住宅中通往卧室、起居室的过道净宽不宜小于1.0m的宽度，也只是一人正行，另一人侧身相让的尺寸。

这个尺寸用"不宜小于"是考虑到砖混建筑中，0.24m墙，1.2m中距的过道，净空只有0.96 m，不足1.0m考虑的。

高层住宅的外走道和公共建筑的过道的净宽，一般都大于1.2m，以满足两人并行的宽度。

通常其两侧墙中距由1.5～2.4m，再宽则是兼有其他功能的过道，如课间活动、候诊等等。

至于大型公共建筑人流如潮的过道，那就要根据使用性质和疏散要求来决定它的宽度了。

还需要补充说明的是，过道的长短，是否采光等因素都对过道的宽度起到相当的影响作用，一般长的、暗的、双侧有房间或墙壁的过道，都要适当宽一点或采取变换宽窄的手法加以处理，避免又长、又黑、又闷、又窄的过道，但也不能无原则加宽，白白浪费建筑面积。

室内空间常用尺寸及常识A课件 (一)室内空间常用尺寸及常识A课件室内空间的尺寸和布局是设计师必须考虑的关键因素。

因此，在设计室内空间时，必须熟悉室内空间的常用尺寸及常识。

1. 门和门洞的尺寸门和门洞的尺寸是设计师必须考虑的一项关键问题。

现代建筑学认为门洞高度应为2080毫米，宽度应为900毫米。

门厚度应为40毫米到45毫米。

有效门宽度应为800毫米至825毫米，以保证过道流畅。

2. 高度和跨度室内空间的高度是指从地面到天花板的高度，通常室内空间高度应在2.7米至3.6米之间，这可以使空间显得更加宽敞明亮。

在宽度和跨度方面，设计师必须考虑支撑结构的强度和稳定性。

对于跨度支持条件较好的场合，最大跨度的高度应小于3.5米。

3. 台面高度和工作间距离在橱柜、洗菜台等操作区域，台面的标准高度为900mm，工作间距离通常为1400mm左右，这样可以保障操作者的操作舒适度。

此外，除了这些标准以外，设计师也应该考虑到人的身高因素以及特殊需求。

4. 厨房、卫生间等空间的尺寸卫生间和厨房空间是室内布局中最常见的空间之一，做卫生间时，设计师必须熟悉主要应用功能区的尺寸。

我国标准设计是厨房一般是2m×2.2m，家庭厨房稍微小一点，大概是1.8m×2.2m，卫生间的尺寸大概是1.0m×1.5m。

5. 家具布局及尺寸在室内设计中，咱们离不开家具的布局。

家具布局可以满足生活、娱乐的需求，让空间实现良好的利用。

比如，客厅区域中值得注意的是沙发、茶几、电视柜等家具的安排或摆放，儿童房的布局，家庭影院的座椅安排等。

在室内设计中，设计师不仅要考虑尺寸的大小还需要考虑功能的需求和美观效果。

同时，根据土壤条件和环境要求，也必须遵守相关的规定和标准，这是我们室内设计师必须注意的常识和方法。

建造设计时要用的人体尺寸墙面尺寸1、(1)踢脚板高；80—200mm.(2)墙裙高：800— 1500mm。

(3)挂镜线高:1600— 1800(画中心距地面高度)mm。

2．餐厅(1) 餐桌高：750—790mm.(2) 餐椅高；450—500mm.(3) 圆桌直径：二人500mm．二人800mm，四人900mm,五人1100mm，六人1100— 1250mm，八人1300mm，十人l500mm,十二人1800mm。

(4) 方餐桌尺寸：二人700×850(mm) , 四人1350×850(mm) ，八人2250×850(mm)，(5) 餐桌转盘直径；700—800mm。

餐桌间距：(其中座椅占500mm)应大于500mm.(7) 主通道宽：1200— 1300mm.内部工作道宽:600—900mm。

(9) 酒吧台高：900—l050mm,宽500mm。

(10) 酒吧凳高；600 一750mm。

3．商场营业厅(1)单边双人走道宽：1600mm。

(2)双边双人走道宽:2000mm。

(3)双边三人走道宽：2300mm。

(4)双边四人走道宽；3000mm。

(5)营业员柜台走道宽:800mm。

营业员货柜台：厚600mm，高：800—l 000mm。

(7)单*背立货架:厚300—500mm，高：1800—2300mm。

双＊背立货架;厚;600-800mm，高：1800-2300mm(9)小商品橱窗：厚：500—800mm，高：400— 1200mm。

(10)陈列地台高：400—800mm。

(11)敞开式货架：400—600mm.(12)放射式售货架:直径2000mm。

(13)收款台：长：1600mm，宽：600mm4．饭店客房(1)标准面积：大:25 平方米, 中：16— 18 平方米，小：16 平方米。

(2)床:高:400—450mm，床＊高：850—950mm。

(3)床头柜：高500-700mm；宽：500—800mm。
