电抗器各参数的含义是什么(新、选)

电抗器技术参数
2010-01-27 15:40
额定频率：50Hz 相数：单相或三相
系统额定电压：6、10、35kV
额定电抗率，建议优先从下列数值中选取
0.1％、0.3％、0.5％、1％，主要用于限制合闸涌流
4.5％、5％、6％，用于限制合闸涌流和抑制5次及以上谐波
12％、13％，用于限制合闸涌流和抑制3次及以上谐波
额定端电压：电抗器的额定端电压为配套电容器组额定电压的K倍（K为电抗率）
额定容量：三相电抗器的额定容量为配套电容器组额定容量的K倍（K为电抗率），单相电抗器额定容量为三相额定容量的三分之一
在额定电流下，额定电抗率K≥4.5％的电抗器的电抗值的容许偏差为0～＋5％；K≤1％的电抗器，其值为0～＋10％
对于三相电抗器或由单相电抗器组成的三相电抗器组，每相电抗值不超过三相平均值的±2％
铁芯电抗器及K≤1％的空心电抗器能承受25倍额定电流持续2s的作用，而不产生任何热的和机械的损伤；
产品特点
采用专用计算机辅助软件设计(自己根据实践设计)，可根据客户要求，快速精准的确定产品的结构及参数；
合理的结构设计，冲击电位分布均匀，耐受短路电流能力强
优化选择铁芯磁通密度和导线电流密度，噪音小、损耗低、寿命长、温升低铁芯电抗器线圈采用环氧树脂浇注，具有很高的动、热稳定性，绝缘强度好，机械强度高、可靠性高、漏磁少、局放低、体积小，非常适合于放置于柜内。

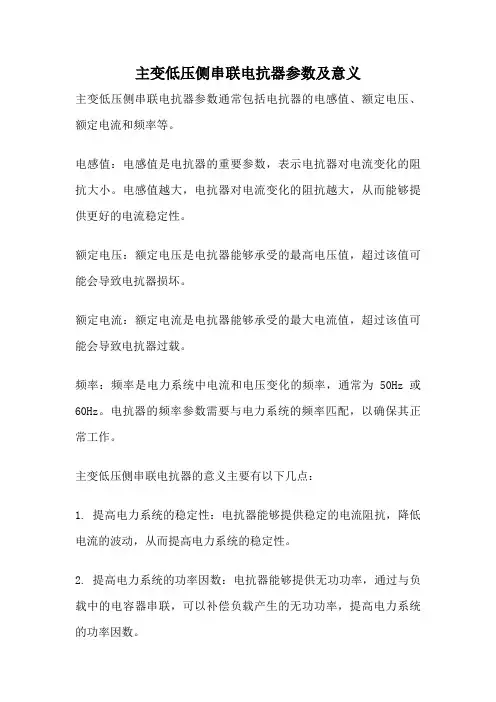

主变低压侧串联电抗器参数及意义
主变低压侧串联电抗器参数通常包括电抗器的电感值、额定电压、额定电流和频率等。

电感值：电感值是电抗器的重要参数，表示电抗器对电流变化的阻抗大小。

电感值越大，电抗器对电流变化的阻抗越大，从而能够提供更好的电流稳定性。

额定电压：额定电压是电抗器能够承受的最高电压值，超过该值可能会导致电抗器损坏。

额定电流：额定电流是电抗器能够承受的最大电流值，超过该值可能会导致电抗器过载。

频率：频率是电力系统中电流和电压变化的频率，通常为50Hz或60Hz。

电抗器的频率参数需要与电力系统的频率匹配，以确保其正常工作。

主变低压侧串联电抗器的意义主要有以下几点：
1. 提高电力系统的稳定性：电抗器能够提供稳定的电流阻抗，降低电流的波动，从而提高电力系统的稳定性。

2. 提高电力系统的功率因数：电抗器能够提供无功功率，通过与负载中的电容器串联，可以补偿负载产生的无功功率，提高电力系统的功率因数。

3. 降低电力系统的电压波动：电抗器能够吸收电力系统中的电压波动，减少电压的变化幅度，从而提高电力系统的稳定性和可靠性。

4. 减少电力系统中的谐波：电抗器能够提供对谐波电流的阻抗，降低谐波电流的影响，减少谐波对电力系统的损害。

主变低压侧串联电抗器的参数和意义是为了提高电力系统的稳定性、功率因数和可靠性，降低电压波动和谐波对电力系统的影响。

电抗器设计计算参数电抗器是一种用来改善电路的功率因数的电气设备，通常由电感和电容组成。

电抗器能够提供无功功率，并将其与电源有功功率相抵消，从而提高功率因数。

设计电抗器时，需要考虑使用电压、频率、电流、电容和电感等参数。

首先，设计电抗器的第一步是确定所需的无功功率（Q）。

无功功率的单位是“乏”，它表示电路所需的视在功率和有功功率之间的差异。

无功功率可以通过两个电容器或两个电感器之间的两个主要参数之间的调整来实现。

其次，根据所需的无功功率和电流值，可以确定并计算出所需的电容值或电感值。

有多种计算公式和公式可用于计算电容和电感值，根据具体设计要求选择合适的计算公式。

对于电容，可以使用下述公式来计算所需的电容值：C=Q/(2*π*f*V^2)其中，C表示所需电容值，Q表示无功功率，f表示频率，V表示电流的峰值。

对于电感，可以使用下述公式来计算所需的电感值：L=Q/(2*π*f*I^2)其中，L表示所需电感值，Q表示无功功率，f表示频率，I表示电流的峰值。

在实际设计中，还需要考虑其他因素，如电容和电感的额定值、电压容忍度、电流容忍度以及温度特性等。

此外，对于大功率电抗器，还需要考虑额定电流和功率因数，并选择合适的散热设备以保持电抗器的正常运行。

最后，完成设计后，需要对电抗器进行测试和验证。

测试时需要测量电容或电感的值，以及电抗器的电流和功率因数等参数。

根据测试结果可以进一步调整和优化电抗器的设计。

总之，电抗器的设计计算参数主要包括无功功率、电流、频率、电容和电感等。

通过合适的计算公式和公式，可以计算出所需的电容和电感值，并根据实际设计要求进行调整和优化。

最后，还需要对电抗器进行测试和验证，以确保其正常工作。

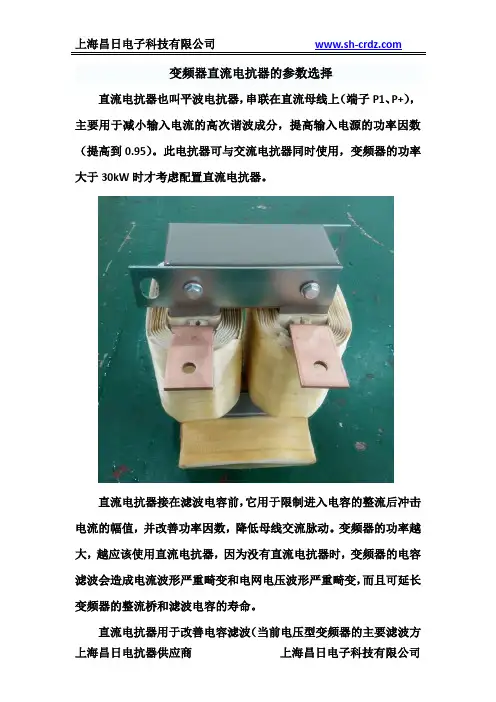

变频器直流电抗器的参数选择
直流电抗器也叫平波电抗器，串联在直流母线上（端子P1、P+），主要用于减小输入电流的高次谐波成分，提高输入电源的功率因数（提高到0.95）。

此电抗器可与交流电抗器同时使用，变频器的功率大于30kW时才考虑配置直流电抗器。

直流电抗器接在滤波电容前，它用于限制进入电容的整流后冲击电流的幅值，并改善功率因数，降低母线交流脉动。

变频器的功率越大，越应该使用直流电抗器，因为没有直流电抗器时，变频器的电容滤波会造成电流波形严重畸变和电网电压波形严重畸变，而且可延长变频器的整流桥和滤波电容的寿命。

直流电抗器用于改善电容滤波（当前电压型变频器的主要滤波方
式是电容滤波）造成的输入电流波形畸变和改善功率因数、减少和防止冲击电流造成整流桥损坏和电容过热。

当电源变压器和输电线路的电阻较小、电网瞬变频繁时，都需要使用直流电抗器。

直流电抗器能使逆变环节的运行更稳定，并能限制短路电流。

直流电抗器电感值的选择一般为变频器输入侧交流电抗器3%阻抗电感量的2～3倍，最少为1.7倍，即
LCD= (2～3)LAC (2-37)
例如，对于三相380V、90kW变频器所配直流电抗器，有
LCD= (2～3)LA1= (2～3)×0.123=0.246～0.369(mH)
选择工作电流为170A、电感量为0.2mH的电抗器。

输出电抗器技术参数变频器输出电抗器（1%压降）1、作用◆降低电机的噪音，降低涡流损耗。

◆降低输入高次谐波造成的漏电流。

◆用于平滑滤波，降低瞬变电压dv/dt，延长电机寿命。

◆保护变频器内部的功率开关器件。

2、技术参数1、额定工作电压：380V/50Hz或660V/50Hz2、额定工作电流：5A至1600A@40℃3、抗电强度：铁芯-绕组3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)4、绝缘电阻：1000VDC绝缘阻值≥100MV5、电抗器噪音：小于65dB（与电抗器水平距离点1米测试）6、防护等级：IP007、绝缘等级：F级以上8、产品执行标准：IEC289:1987电抗器GB10229-88电抗器(eqv IEC289:1987) JB9644-1999半导体电气传动用电抗器出线电抗器型号变频器调速器功率KW额定电流（A）外形尺寸长*宽*高mm安装尺寸mm绝缘等级压降孔径OCL-80.75(1.5)8140*80*14075*60F，H1%6 OCL-102.510140*80*14075*60F，H1%6 OCL-103.7(4.0)10140*80*14075*60F，H1%6 OCL-155.515140*80*14075*60F，H1%6 OCL-207.520170*130*13578*75F，H1%6 OCL-301130170*130*13578*75F，H1%6 OCL-401540210*130*170112*75F，H1%8 OCL-5018.550210*130*170112*75F，H1%8 OCL-602260210*130*170112*75F，H1%8 OCL-803080210*160*170112*90F，H1%8 OCL-11037110210*160*170112*90F，H1%8 OCL-12045120210*160*170112*90F，H1%8 OCL-150*********200*210133*120F，H1%10 OCL-20075200240*200*210133*120F，H1%10 OCL-25090250300*220*240172*130F，H1%10 OCL-280110280300*220*240172*130F，H1%10 OCL-300132300310*230*250190*130F，H1%10 OCL-400160400320*230*270190*130F，H1%10 OCL-450187450330*240*270210*135F，H1%10 OCL-500200(220)500330*250*270210*135F，H1%10OCL-600250(280)600340*240*290210*155F，H1%12 OCL-800315800315*270*300210*155F，H1%12 OCL-10004001000390*250*360245*160F，H1%12。

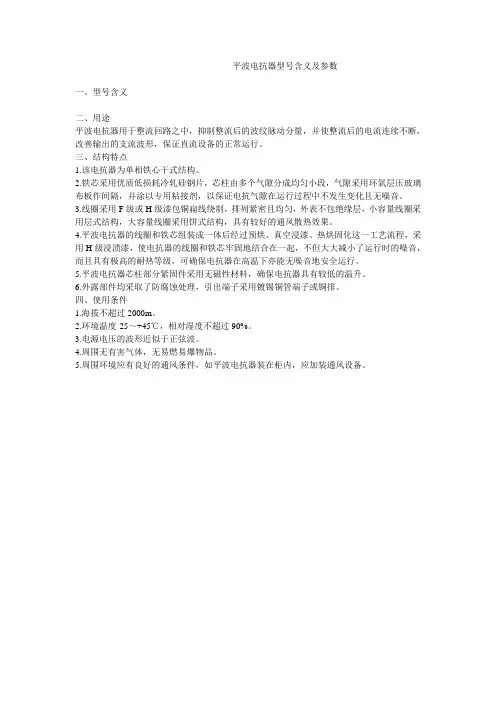

平波电抗器型号含义及参数
一、型号含义
二、用途
平波电抗器用于整流回路之中，抑制整流后的波纹脉动分量，并使整流后的电流连续不断，改善输出的支流波形，保证直流设备的正常运行。

三、结构特点
1.该电抗器为单相铁心干式结构。

2.铁芯采用优质低损耗冷轧硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，并涂以专用粘接剂，以保证电抗气隙在运行过程中不发生变化且无噪音。

3.线圈采用F级或H级漆包铜扁线绕制，排列紧密且均匀，外表不包绝缘层，小容量线圈采用层式结构，大容量线圈采用饼式结构，具有较好的通风散热效果。

4.平波电抗器的线圈和铁芯组装成一体后经过预烘、真空浸漆、热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能无噪音地安全运行。

5.平波电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较低的温升。

6.外露部件均采取了防腐蚀处理，引出端子采用镀锡铜管端子或铜排。

四、使用条件
1.海拔不超过2000m。

2.环境温度-25～+45℃，相对湿度不超过90%。

3.电源电压的波形近似于正弦波。

4.周围无有害气体，无易燃易爆物品。

5.周围环境应有良好的通风条件，如平波电抗器装在柜内，应加装通风设备。

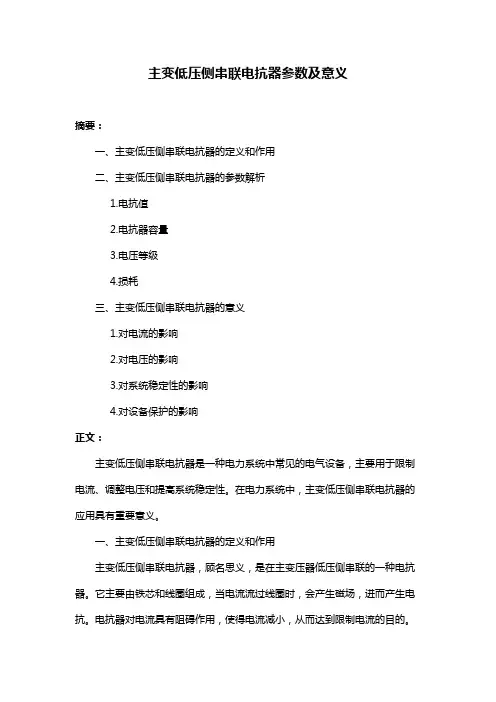

主变低压侧串联电抗器参数及意义摘要：一、主变低压侧串联电抗器的定义和作用二、主变低压侧串联电抗器的参数解析1.电抗值2.电抗器容量3.电压等级4.损耗三、主变低压侧串联电抗器的意义1.对电流的影响2.对电压的影响3.对系统稳定性的影响4.对设备保护的影响正文：主变低压侧串联电抗器是一种电力系统中常见的电气设备，主要用于限制电流、调整电压和提高系统稳定性。

在电力系统中，主变低压侧串联电抗器的应用具有重要意义。

一、主变低压侧串联电抗器的定义和作用主变低压侧串联电抗器，顾名思义，是在主变压器低压侧串联的一种电抗器。

它主要由铁芯和线圈组成，当电流流过线圈时，会产生磁场，进而产生电抗。

电抗器对电流具有阻碍作用，使得电流减小，从而达到限制电流的目的。

同时，电抗器还能对电压进行调整，使电压保持在稳定范围内。

此外，电抗器还能提高系统的稳定性，防止系统发生故障。

二、主变低压侧串联电抗器的参数解析1.电抗值：电抗值是电抗器的关键参数，决定了电抗器对电流的阻碍程度。

电抗值越大，对电流的阻碍作用越强。

2.电抗器容量：电抗器容量表示电抗器能够承受的电流大小。

容量越大，电抗器所能承受的电流就越大。

3.电压等级：电压等级是指电抗器能承受的电压范围。

电力系统中，电抗器的电压等级通常与系统的电压等级相对应。

4.损耗：电抗器的损耗是指电抗器在工作过程中产生的热量。

损耗越小，电抗器的效率越高。

三、主变低压侧串联电抗器的意义1.对电流的影响：电抗器可以限制电流，减小电流的大小。

在电力系统中，这有助于防止电流过大导致的设备损坏和故障。

2.对电压的影响：电抗器可以调整电压，使电压保持在稳定范围内。

这对于维护电力系统的正常运行至关重要。

3.对系统稳定性的影响：电抗器能提高系统的稳定性，防止系统在遇到故障时发生崩溃。

此外，电抗器还能抑制系统中的谐波，降低谐波对电力设备的影响。

4.对设备保护的影响：电抗器能在短时间内切断故障电流，从而保护电力设备免受损害。

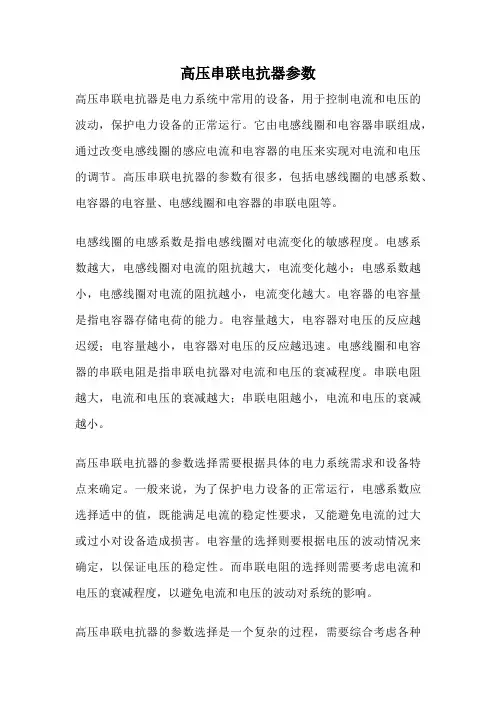

高压串联电抗器参数高压串联电抗器是电力系统中常用的设备，用于控制电流和电压的波动，保护电力设备的正常运行。

它由电感线圈和电容器串联组成，通过改变电感线圈的感应电流和电容器的电压来实现对电流和电压的调节。

高压串联电抗器的参数有很多，包括电感线圈的电感系数、电容器的电容量、电感线圈和电容器的串联电阻等。

电感线圈的电感系数是指电感线圈对电流变化的敏感程度。

电感系数越大，电感线圈对电流的阻抗越大，电流变化越小；电感系数越小，电感线圈对电流的阻抗越小，电流变化越大。

电容器的电容量是指电容器存储电荷的能力。

电容量越大，电容器对电压的反应越迟缓；电容量越小，电容器对电压的反应越迅速。

电感线圈和电容器的串联电阻是指串联电抗器对电流和电压的衰减程度。

串联电阻越大，电流和电压的衰减越大；串联电阻越小，电流和电压的衰减越小。

高压串联电抗器的参数选择需要根据具体的电力系统需求和设备特点来确定。

一般来说，为了保护电力设备的正常运行，电感系数应选择适中的值，既能满足电流的稳定性要求，又能避免电流的过大或过小对设备造成损害。

电容量的选择则要根据电压的波动情况来确定，以保证电压的稳定性。

而串联电阻的选择则需要考虑电流和电压的衰减程度，以避免电流和电压的波动对系统的影响。

高压串联电抗器的参数选择是一个复杂的过程，需要综合考虑各种因素，如电力系统的负载情况、电力设备的特性、电压的稳定性要求等。

只有选择合适的参数，才能确保电力系统的正常运行，提高电力设备的使用寿命，保障供电的可靠性。

高压串联电抗器的参数选择是一个关键的技术问题，需要根据具体情况进行综合考虑和合理选择。

只有选择合适的参数，才能保证电力系统的稳定运行，提高设备的可靠性和使用寿命。

通过合理选择高压串联电抗器的参数，可以有效地控制电流和电压的波动，保护电力设备的正常运行，为电力系统的稳定供电提供良好的保障。

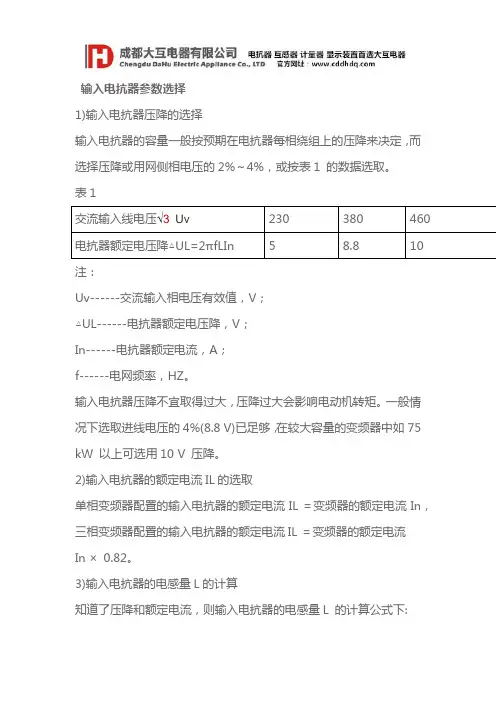

注：
Uv------交流输入相电压有效值，V；
△UL------电抗器额定电压降，V；
In------电抗器额定电流，A；
f------电网频率，HZ。

输入电抗器压降不宜取得过大，压降过大会影响电动机转矩。

一般情况下选取进线电压的4%(8.8 V)已足够，在较大容量的变频器中如75 kW 以上可选用10 V 压降。

2)输入电抗器的额定电流IL的选取
单相变频器配置的输入电抗器的额定电流IL ＝变频器的额定电流In，三相变频器配置的输入电抗器的额定电流IL ＝变频器的额定电流
In ×0.82。

3)输入电抗器的电感量L的计算
知道了压降和额定电流，则输入电抗器的电感量L 的计算公式下:
L=△UL/(2*3.14159*f*In)
系统电压380V 规格型号:
说明：以上参数为典型值供参考，可根据客户要求定做，我公司保留对数据的变更权利，其他电压等级订货时需注明。

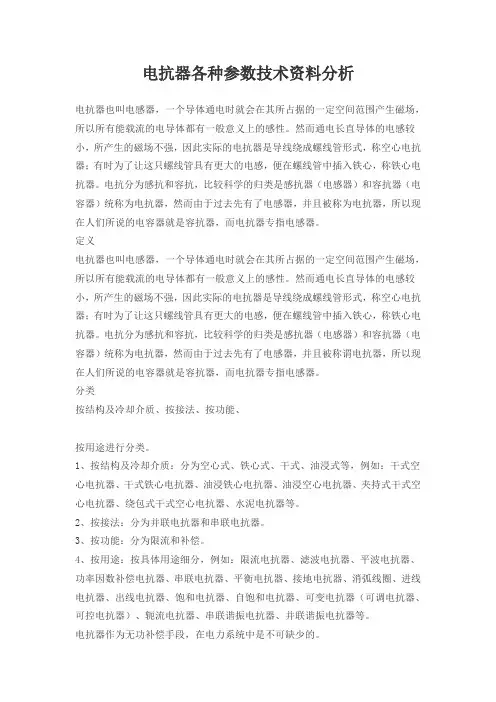

电抗器各种参数技术资料分析电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。

然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。

电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称为电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

定义电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。

然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。

电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

分类按结构及冷却介质、按接法、按功能、按用途进行分类。

1、按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如：干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。

2、按接法：分为并联电抗器和串联电抗器。

3、按功能：分为限流和补偿。

4、按用途：按具体用途细分，例如：限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。

电抗器作为无功补偿手段，在电力系统中是不可缺少的。

并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。

电抗器额定百分电抗
电抗器是一种用于调节电力系统中电抗的电气设备。

电抗是指电路元件或设备对于交流电压所表现出的阻碍电流通行的电性属性。

电抗器可以实现对于电力系统中电抗的调节和控制，达到使电力系统稳定正常运行的目的。

电抗器的额定百分电抗是电抗器的一项重要参数，通常用百分比来表示。

例如，对于一台100MVar、10kV的电动机，如果在电力系统中电压下降到1000V以下，该电动机的功率因数会降至0.3左右，这时需要安装一个10MVar的电抗器，以提高其功率因数至0.9以上。

此时，电抗器的额定百分电抗为10%。

电抗器的额定百分电抗会影响电流和电压的相位差。

在电抗器与电感并联的电路中，电压相位滞后于电流相位。

这会导致电感器和电抗器消耗的能量并不是正常的有功电能，而是无功电能，这会降低电力系统的能量转换效率。

电力系统中，额定百分电抗的电抗器通常有低压电抗器和中压电抗器两种。

低压电抗器适用于电力系统的低压段，其主要作用是调节电感，消除无功功率；而中压电抗器适用于电力系统的中压段，其主要作用是调节电抗，消除无功电能。

总之，电抗器的额定百分电抗是电力系统中不可或缺的电气设备，能够起到调节电抗，消除无功电能的作用。

在应用时需根据实际情况选择适合的电压级别和百分比，以保证系统正常运行。

电抗器技术全参数
适用标准文案
电抗器技术参数
2010-01-27 15:40
额定频次： 50Hz相数：单相或三相
系统额定电压： 6、 10、35kV
额定电抗率，建议优先从以下数值中选用
0.1 ％、 0.3 ％、 0.5 ％、 1％，主要用于限制合闸涌流
4.5 ％、 5％、 6％，用于限制合闸涌流和克制 5 次及以上谐波
12％、 13％，用于限制合闸涌流和克制 3 次及以上谐波
额定端电压：电抗器的额定端电压为配套电容器组额定电压的K倍（K为电抗率）
额定容量：三相电抗器的额定容量为配套电容器组额定容量的K倍（K为电抗率），单相电抗器额定容量为三相额定容量的三分之一
在额定电流下，额定电抗率K≥4.5 ％的电抗器的电抗值的允许误差为0～＋5％； K≤1％的电抗器，其值为 0～＋ 10％
关于三相电抗器或由单相电抗器构成的三相电抗器组，每相电抗值不超出
三相均匀值的± 2％
铁芯电抗器及 K≤1％的空心电抗器能蒙受 25 倍额定电流连续 2s 的作用，而不产生任何热的和机械的损害；
产品特色
采纳专用计算机协助软件设计 ( 自己依据实践设计 ) ，可依据客户要求，迅
速精确确实定产品的构造及参数；
合理的构造设计，冲击电位散布均匀，耐受短路电流能力强
优化选择铁芯磁通密度和导线电流密度，噪音小、消耗低、寿命长、温升
低
铁芯电抗器线圈采纳环氧树脂浇注，拥有很高的动、热稳固性，绝缘强度好，机械强度高、靠谱性高、漏磁少、局放低、体积小，特别合适于搁置于柜内
出色文档。

第一章电抗器概述电抗器是一种电感元件，当在具有电感值L的电抗器线圈器两端产生电抗压降I L X L。

在一般情况下，电抗器的电感值L与其结构尺寸有如下关系：L=W2Λ= W2µAc/Lc式中W———线圈的匝数；Λ———磁路的磁导〔H〕。

Λ=µH=µAc/LcH----磁场强度µ———磁路的磁导率〔H/m〕，对于空气µ≈µ0=4πx10-7 H/mAc———磁路的等效导磁面积（㎡）；Lc———磁路的等效长度（m）。

电抗器就其磁路结构而言，有空气式电抗器和带间隙的铁心式电抗器两种。

空气式电抗器无铁心，磁路主要由非铁磁材料（例如空气、变压器油等）构成，其磁导率µ≈µ0，是常数，不随负载电流变化而变化。

带间隙的铁心式电抗器（以下简称铁心式电抗器）的磁路由带气隙（或油隙）的铁心柱构成，假若铁心柱中不设置一定长度的气隙，则其磁导将呈非线性，当负载电流超过一定数值时，铁心就会饱和，其磁导率会急剧下降，从而电感、电抗也就急剧下降，会影响电抗器所接系统的正常工作。

电抗器按用途来分类主要有并联电抗器、消弧线圈、限流电抗器、饱和电抗器等。

第一节电抗器的基本结构一、铁心式电抗器的结构铁心式电抗器的结构与变压器的结构相似，但只有一个线圈———激磁线圈；其铁心由若干个铁心饼叠置而成，铁心饼之间用绝缘板（或纸板、酚醛纸板、环氧玻璃布板）隔开，形成间隙；其铁轭结构与变压器相同，铁心饼与铁轭由压缩装置通过螺杆拉紧，形成一个整体，铁轭和所有的铁心饼均应接地。

铁心结构如图1-1所示，铁心饼由硅钢片叠成，叠片方式有以下几种：图1-1铁心电抗器的铁心结构（a）单相电抗器铁心；（b）三相电抗器铁心（1）平行叠片其叠片方式如图1-2（a）所示，与一般变压器相同，每片中间冲孔，用螺杆、压板夹紧成整体，适用于较小容量的电抗器。

（2）渐开线状叠片其叠片方式如图1-2（b）所示，与渐开线变压器的叠片方式相同，中间形成一个内孔，外圆与内孔直径之比约为4:1至5:1，适用于中等容量的电抗器。

电抗器参数的选择和计算
为防止电容器组在投入过程中的合闸涌流，引起电容器端的电压升高而损坏电容器，一般电容器组可选配0.5%～1%的电抗器。

如系统中有谐波源，电抗器的选择要从消除和抑制谐波，防止发生谐振方面来考虑。

变压器接线组别均为Y/d接线，可隔离系统中的三次谐波，通常性质的谐波源一般都不含偶次谐波，为此电抗器的选配以抑制5次以上的谐波为目的。

5次谐波谐振时，X5L = 5ωL，X5C = 1/(5ωC)，X5L- X5C = 0，5ωL - 1/(5ωC)= 0，5X1L -(1/5)X1C = 0，X1L/5X1C = 1/25 = 4%，其中XC为容抗，XL为感抗，为确保5次及以上的其它高次谐波不谐振，一般取可靠系数1.5，则电抗率为XL/XC = 1.5×4% = 6%。

上海昌日电子科技有限公司是专业制造高低压电抗器厂家，欢迎新老顾客来电咨询。

种类有输入电抗器，输出电抗器，直流电抗器，串联电抗器，高压串联电抗器等厂家直销价格低，品质优。

现货供应，欢迎新老顾客咨询。

电抗器基本知识介绍一、干式电抗器的种类与用途电抗器是重要的的电力设备，在电力系统中起补偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、平波、启动、防雷、阻波等作用。

根据电抗器的结构型式可分为空心电抗器、铁心电抗器与半心电抗器。

补偿杂散容性电流的电抗器主要有并联电抗器与消弧线圈。

并联电抗器的作用是限制电力传输系统的工频电压升高现象，工频电压升高的原因在于空载长线的电容效应、不对称对地短路故障与突然甩负荷。

消弧线圈通常应用在配电系统，它的作用是使得单相对地短路电流不能持续燃烧，导致电弧熄灭。

消弧线圈通常具有调谐功能，可根据电力系统的杂散电容与脱谐度改变其电感值。

串联电抗器或称阻尼电抗器的作用是限制合闸涌流。

串联电抗器与电力电容器串联使用，用于限制对电容器组合闸时的浪涌电流，通常选取电容器组容量的6%。

限流电抗器是串联于电力系统之中，多用于发电机出线端或配电系统的出线端，起限制短路电流的作用。

为了与其他电力设备配合，其实际阻抗不能小于额定值。

滤波电抗器与电容器配合使用，构成LC谐振支路。

针对特定次数的谐波达到谐振，滤除电力系统中的有害次谐波。

平波电抗器应用在直流系统中，起限制直流电流的脉动幅值作用。

在设计平波电抗器时须注意线圈中的电流是按电阻分布的，设计时最好采用微分方程组计算。

若按交流阻抗设计可能造成线圈出现过热现象，且阻抗值未必准确。

启动电抗器用于交流电动机启动时刻，限制防雷线圈通常用于变电站进出线上，减阻波器与防雷线圈的应用场合相仿，线用于阻碍电力便于将通讯载波提取出来，实现电力载波的重要设备。

户外空心干式电抗器是20世纪80年代出现的新一代电抗器产品，如图1.1所示。

它是利用环氧绕包技术将绕组完全密封，导线相互粘接大大的增加了绕组的机械强度。

同时利用新的耐候材料喷吐于包封的表面，使得产品能够满足在户外的苛刻条件下运行。

包封间由撑条形成气道，包封间与包封内绕组多采用并联连接以便满足容量与散热的要求。

实用标准文案
电抗器技术参数
2010-01-27 15:40
额定频率：50Hz 相数：单相或三相
系统额定电压：6、10、35kV
额定电抗率，建议优先从下列数值中选取
0.1％、0.3％、0.5％、1％，主要用于限制合闸涌流
4.5％、5％、6％，用于限制合闸涌流和抑制5次及以上谐波
12％、13％，用于限制合闸涌流和抑制3次及以上谐波
额定端电压：电抗器的额定端电压为配套电容器组额定电压的K倍（K为电抗率）
额定容量：三相电抗器的额定容量为配套电容器组额定容量的K倍（K为电抗率），单相电抗器额定容量为三相额定容量的三分之一
在额定电流下，额定电抗率K≥4.5％的电抗器的电抗值的容许偏差为0～＋5％；K≤1％的电抗器，其值为0～＋10％
对于三相电抗器或由单相电抗器组成的三相电抗器组，每相电抗值不超过三相平均值的±2％
铁芯电抗器及K≤1％的空心电抗器能承受25倍额定电流持续2s的作用，而不产生任何热的和机械的损伤；
产品特点
采用专用计算机辅助软件设计(自己根据实践设计)，可根据客户要求，快速精准的确定产品的结构及参数；
合理的结构设计，冲击电位分布均匀，耐受短路电流能力强
优化选择铁芯磁通密度和导线电流密度，噪音小、损耗低、寿命长、温升低
铁芯电抗器线圈采用环氧树脂浇注，具有很高的动、热稳定性，绝缘强度好，机械强度高、可靠性高、漏磁少、局放低、体积小，非常适合于放置于柜内
精彩文档。

电抗器各参数的含义是什么?答:额定频率：50 Hz。

相数：单相或三相。

额定电压：电抗器与并联电容器组相串联的回路所接入的电力系统的额定电压。

用Usn 表示。

常用的有6、10、35、66 kV。

额定电抗率：4.5%、5%、6%、12%、13%。

额定端电压：电抗器通过工频额定电流时，一相绕组两端的电压方均根值。

用Un表示额定端电压按下列（1）式计算：Un=K.N.Ucn (1)式中：K——额定电抗率；N——每相电容器串联台数；Ucn——配套并联电容器的额定电压，kV。

电抗器的额定端电压及其相关参数应符表10-的规定。

表10- 电抗器的额定端电压及其相关参数额定容量：电抗器在工频额定端电压和额定电流时的视在功率。

用Sn表示。

三相电抗器的额定容量按下列（2）式计算：Sn=K.Qc (2)式中：Sn——三相电抗器的额定容量，kvar；K——额定电抗率Qc——电容器组的三相容量，kvar。

单相电抗器的额定容量为三相电抗器的额定容量的三分之一。

额定电流：与电抗器相串联的电容器组的额定电流。

用In表示。

单相电抗器的额定电流按下列（3.1）式计算：In=Sn/Un…………………………………（3.1）式中：In——额定电流，A；Sn——单相电抗器的额定容量，kvar；Un——电抗器的额定端电压，kV。

三相电抗器的额定电流按下列（3.2）式计算：n=Sn/（3Un）………………….…………（3.2）式中：In——额定电流，A；Sn——三相电抗器的额定容量，kvar；Un——电抗器的额定端电压，kV。

额定电抗：电抗器通过工频额定电流时的电抗值。

用Xn表示。

电抗器额定电抗按下列（4）式计算：Xn=1000 Un/In (4)式中：Xn——额定电抗，Ω；Un——额定端电压，kV；In——额定电流，A。

冷却方式的标志:干式空心电抗器，采用空气自然循环冷却方式时，以字母AN表示。

最新文件仅供参考已改成word文本。

方便更改。

1. 什么叫闪络放电？在高电压作用下，气体或液体介质沿绝缘表面发生的破坏性放电。

其放电时的电压称为闪络电压。

发生闪络后，电极间的电压迅速下降到零或接近于零。

闪络通道中的火花或电弧使绝缘表面局部过热造成炭化，损坏表面绝缘.沿绝缘体表面的放电叫闪络。

而沿绝缘体内部的放电则称为是击穿。

沿面放电：沿绝缘子和空气的分界面上发生的放电现象闪络：沿面放电发展到贯穿性的空气击穿称为闪络污秽闪络是发电厂、变电所中带电设备的瓷件和绝缘子，或电力线路上的绝缘子表面上逐渐沉积的一些污秽物质而引起的。

在干燥的条件下，这些污秽物质往往对运行的危害并不显著，但在一定湿度条件下，这些污秽物质溶解在水分中，形成电解质的覆盖膜，或是有导电性质的化学气体包围着瓷件和绝缘子，使瓷件和绝缘子的绝缘性能大大降低，致使表面泄漏电流增加，当泄漏电流达到一定数值时，导致闪络事故发生。

电晕现象就是带电体表面在气体或液体介质中局部放电的现象，常发生在不均匀电场中电场强度很高的区域内（例如高压导线的周围，带电体的尖端附近）。

其特点为：出现与日晕相似的光层，发出嗤嗤的声音，产生臭氧、氧化氮等。

2. 什么叫系统过电压、过电流？过电压overvoltage过电压是指工频下交流电压均方根值升高，超过额定值的10%，并且持续时间大与1分钟的长时间电压变动现象；过电压的出现通常是负荷投切的结果，例如：切断某一大容量负荷或向电容器组增能（无功补偿过剩导致的过电压）。

工频过电压就是频率为50Hz的过电压，区别于谐振、操作、雷电过电压。

工频过电压的形成，主要是以下原因：1.空载长线路的电容效应；2.不对称短路引起的非故障相电压升高；3.甩负荷引起的工频电压升高。

拓展部分电力系统在特定条件下所出现的超过工作电压的异常电压升高。

属于电力系统中的一种电磁扰动现象。

电工设备的绝缘长期耐受着工作电压，同时还必须能够承受一定幅度的过电压，这样才能保证电力系统安全可靠地运行。

研究各种过电压的起因，预测其幅值，并采取措施加以限制，是确定电力系统绝缘配合的前提，对于电工设备制造和电力系统运行都具有重要意义。
