一级倒立摆的PID控制设计一级倒立摆的PID控制设计摘要本文主要研究的是一级倒立摆的PID控制问题，并用遗传算法对其PID的参数进行了优化。

倒立摆是典型的快速、多变量、非线性、强耦合、自然不稳定系统。

由于在实际中有很多类似于倒立摆的系统，因此对它的研究在理论上和方法论上均有深远的意义。

本文首先简单地介绍了倒立摆以及倒立摆的控制方法，并对其参数优化算法做了分类介绍。

然后，介绍了遗传算法的基本理论和操作方法。

接着建立了一级倒立摆的数学模型，并求出其状态空间描述。

本文主要采用遗传算法来对PID的参数进行优化，得到较好的PID参数。

最后，用Simulink对系统进行了仿真，验证了该方法的有效性，证明遗传算法是较为理想的参数优化方法。

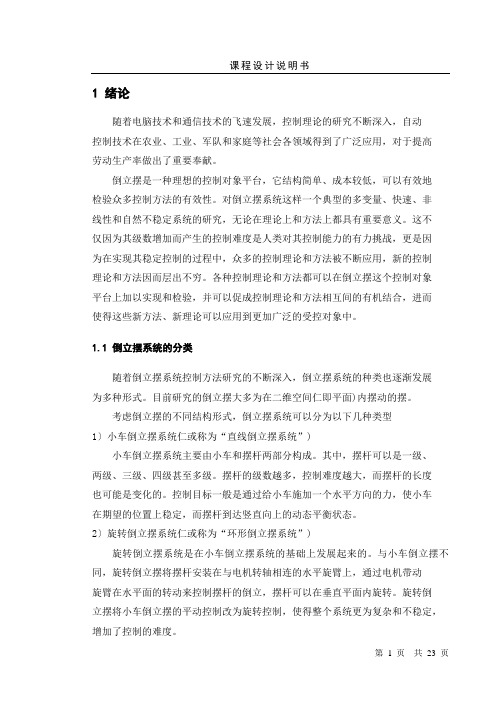

关键词：PID控制器；倒立摆；遗传算法；MATLAB仿真目录1绪论 (1)1.1倒立摆简介 (1)1.2倒立摆的控制方法 (2)1.3PID控制器参数整定方法 (3)1.4本文的主要任务 (5)2 PID简介 (6)2.1PID控制的基本原理 (6)2.2PID控制器的参数整定 (7)2.3PID控制的基本用途 (8)2.4PID控制的重要意义 (9)3遗传算法的基本理论和基于遗传算法的PID参数寻优 (11)3.1遗传算法的基本原理 (11)3.2遗传算法的操作方法 (13)3.2.1二进制编码 (13)3.2.2适应度函数 (13)3.2.3遗传操作 (16)3.3遗传算法的应用关键 (19)3.4基于遗传算法的PID参数寻优 (19)3.4.1基于遗传算法的PID寻优优点 (20)3.4.2基于遗传算法的PID寻优方法 (20)4 一级倒立摆的模型 (23)4.1一级倒立摆的物理模型 (23)4.2一级倒立摆的数学模型 (23)5直线一级倒立摆PID控制系统的设计及仿真 (27)5.1PID控制器的设计 (27)5.2一级倒立摆系统的S IMULINK模型及系统仿真 (27)5.2.1MATLAB及Simulink (27)5.2.2一级倒立摆系统的Simulink模型 (27)5.2.3仿真结果 (28)5.3小结 (30)结论 (31)致谢 (33)参考文献 (34)附录 (35)1绪论1.1倒立摆简介倒立摆控制系统是一个复杂的、不稳定的、非线性系统，是进行控制理论教学及开展各种控制实验的理想实验平台。

基于双闭环PID控制的一阶倒立摆控制系统设计一阶倒立摆是一种常见的控制系统，它由一个旋转臂和一个悬挂在旋转臂末端的摆杆组成。

控制目标是使摆杆保持垂直位置并保持在指定的角度范围内。

本文将基于双闭环PID控制设计一阶倒立摆控制系统，并对其进行详细的分析和讨论。

首先，我们需要明确控制系统的结构。

一阶倒立摆控制系统可以分为两个闭环：内环和外环。

内环用于控制旋转臂的角度，并将输出作为外环的输入。

外环用于控制摆杆的角度，并根据测量的摆杆角度和设定的目标角度来调整内环的输入。

在进行控制系统设计之前，我们需要先建立一阶倒立摆的数学模型。

假设倒立摆的质量集中在摆杆的一端，摆杆的长度为L，质量为m，摩擦系数为b，重力加速度为g。

通过应用牛顿第二定律，可以得到如下动力学方程：mL²θ¨ + bLθ˙ + mgLsinθ = u其中，θ是旋转臂的角度，u是旋转臂的扭矩。

为了简化方程，我们进行恒定参数修正和线性化处理，得到线性方程：θ¨ + 2ξωnθ˙ + ωn²θ = kru其中，ξ是阻尼比，ωn是无阻尼自然频率，kr是旋转臂的增益。

接下来，我们将按照以下步骤设计基于双闭环PID控制的一阶倒立摆控制系统：1.内环设计：-选择合适的内环闭环控制器类型。

对于一阶倒立摆，可以选择PID控制器。

-根据倒立摆的特性和性能要求，选择合适的PID参数。

可以使用试错法、经验法、系统辨识等方法进行参数调整。

-将PID控制器的输入设置为旋转臂角度误差，输出为旋转臂的扭矩。

2.外环设计：-选择合适的外环闭环控制器类型。

对于一阶倒立摆，可以选择PID控制器。

-根据倒立摆的特性和性能要求，选择合适的PID参数。

-将PID控制器的输入设置为摆杆角度误差，输出为旋转臂的角度设定值。

3.进行系统仿真和调试：-使用MATLAB等仿真工具建立一阶倒立摆的数学模型，并将设计的控制器与模型进行集成。

-调整控制器的参数，以满足性能指标和系统稳定性的要求。

基于双闭环PID控制的一阶倒立摆控制系统设计一、设计目的倒立摆是一个非线性、不稳定系统,经常作为研究比较不同控制方法的典型例子。

设计一个倒立摆的控制系统，使倒立摆这样一个不稳定的被控对象通过引入适当的控制策略使之成为一个能够满足各种性能指标的稳定系统。

二、设计要求倒立摆的设计要求是使摆杆尽快地达到一个平衡位置，并且使之没有大的振荡和过大的角度和速度。

当摆杆到达期望的位置后，系统能克服随机扰动而保持稳定的位置。

实验参数自己选定，但要合理符合实际情况，控制方式为双PID控制，并利用MATLAB进行仿真，并用simulink对相应的模块进行仿真。

三、设计原理倒立摆控制系统的工作原理是：由轴角编码器测得小车的位置和摆杆相对垂直方向的角度，作为系统的两个输出量被反馈至控制计算机。

计算机根据一定的控制算法，计算出空置量，并转化为相应的电压信号提供给驱动电路，以驱动直流力矩电机的运动，从而通过牵引机构带动小车的移动来控制摆杆和保持平衡。

四、设计步骤首先画出一阶倒立摆控制系统的原理方框图一阶倒立摆控制系统示意图如图所示：分析工作原理，可以得出一阶倒立摆系统原理方框图：一阶倒立摆控制系统动态结构图下面的工作是根据结构框图，分析和解决各个环节的传递函数！1.一阶倒立摆建模在忽略了空气流动阻力，以及各种摩擦之后，可将倒立摆系统抽象成小车和匀质杆组成的系统，如下图所示，其中： M ：小车质量 m ：为摆杆质量 J ：为摆杆惯量 F ：加在小车上的力 x ：小车位置θ：摆杆与垂直向上方向的夹角 l ：摆杆转动轴心到杆质心的长度根据牛顿运动定律以及刚体运动规律，可知： （1） 摆杆绕其重心的转动方程为（2） 摆杆重心的运动方程为得sin cos ..........(1)y x J F l F l θθθ=-2222(sin ) (2)(cos ) (3)x y d F m x l d td F mg m l d t θθ=+=-（3）小车水平方向上的运动为22..........(4)x d xF F M d t-=联列上述4个方程，可以得出一阶倒立精确气模型：()()()()()()()2222222222222222sin .sin cos cos cos .sin cos .lg sin cos J ml F ml J ml m l g x J ml M m m l ml F m l M m m m l M m J ml θθθθθθθθθθθθ⎧+++-⎪=++-⎪⎨+-+⎪=⎪-++⎩式中J 为摆杆的转动惯量：32ml J =若只考虑θ在其工作点附近θ0=0附近（︒︒≤≤-1010θ）的细微变化，则可以近似认为：⎪⎩⎪⎨⎧≈≈≈1cos sin 02θθθθ ⎪⎪⎩⎪⎪⎨⎧++-+=++-+=2..2222..)(lg )()()(Mml m M J mlF m m M Mml m M J g l m F ml J x θθθ 若取小车质量M=2kg,摆杆质量m=1kg,摆杆长度2 l =1m,重力加速度取g=2/10s m ,则可以得 一阶倒立摆简化模型：....0.44 3.330.412x F F θθθ⎧=-⎪⎨⎪=-+⎩即 G 1(s)= ; G 2(s)=一阶倒立摆环节问题解决！2.电动机驱动器选用日本松下电工MSMA021型小惯量交流伺服电动机，其有关参数如下：222()0.4()12() 1.110()s F s s x s s s s θθ-⎧=⎪-⎪⎨-+⎪=⎪⎩驱动电压：U=0~100V 额定功率：PN=200W 额定转速：n=3000r/min 转动惯量：J=3×10-6kg.m2 额定转矩：TN=0.64Nm 最大转矩：TM=1.91Nm 电磁时间常数：Tl=0.001s 电机时间常数：TM=0.003s经传动机构变速后输出的拖动力为：F=0~16N ；与其配套的驱动器为：MSDA021A1A ，控制电压：UDA=0~±10V 。
