下载文档原格式
玻璃鳞片涂料防腐施工方法
玻璃鳞片涂料是一种常用的防腐涂料，用于金属表面的保护。
下面将介绍玻璃鳞片涂料防腐施工的方法。
首先，需要对待涂表面进行清洗。
清洗涂层的目的是去除表面的污垢和氧化，以保证涂层的附着力。
清洗可以采用机械清洗或化学清洗。
机械清洗通常使用刷洗、喷砂或高压水清洗等方法。
化学清洗可以使用酸洗或碱洗等化学药品进行清洗。
其次，在清洗完成后，需要对表面进行修补和处理。
修补和处理是为了修复表面的缺陷和平滑表面，以便于涂层的附着和均匀性。
表面处理可以采用打磨、抛光、除锈、涂覆底漆等方法。
然后，需要涂覆底漆。
底漆是涂料系统中的重要组成部分，它可以提高涂层的附着力和耐久性。
底漆可以采用单组份或双组份涂料，常用的底漆是环氧底漆。
最后，涂覆玻璃鳞片涂料。
涂料可以采用单组份或双组份涂料，常用的涂料是环氧玻璃鳞片涂料。
在涂料施工时需要注意涂料的均匀性和涂层厚度的控制。
涂料的厚度一般建议在100-200微米之间，可以通过涂刷、喷涂或滚涂等方法进行涂覆。
总之，玻璃鳞片涂料防腐施工需要进行清洗、修补和处理、涂覆底漆以及涂覆玻
璃鳞片涂料等步骤，每个步骤的操作都需要注意技术要点和涂层质量控制。

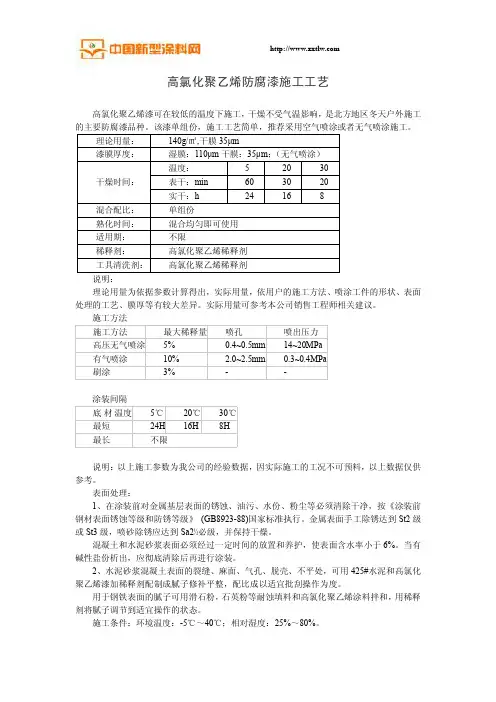

高氯化聚乙烯防腐漆施工工艺
高氯化聚乙烯漆可在较低的温度下施工，干燥不受气温影响，是北方地区冬天户外施工的主要防腐漆品种。
该漆单组份，施工工艺简单，推荐采用空气喷涂或者无气喷涂施工。
说明：
理论用量为依据参数计算得出，实际用量，依用户的施工方法、喷涂工件的形状、表面处理的工艺、膜厚等有较大差异。
实际用量可参考本公司销售工程师相关建议。
施工方法
涂装间隔
说明：以上施工参数为我公司的经验数据，因实际施工的工况不可预料，以上数据仅供参考。
表面处理：
1、在涂装前对金属基层表面的锈蚀、油污、水份、粉尘等必须清除干净，按《涂装前钢材表面锈蚀等级和防锈等级》(GB8923-88)国家标准执行。
金属表面手工除锈达到St2级或St3级，喷砂除锈应达到Sa2½必级，并保持干燥。
混凝土和水泥砂浆表面必须经过一定时间的放置和养护，使表面含水率小于6%。
当有碱性盐份析出，应彻底清除后再进行涂装。
2、水泥砂浆混凝土表面的裂缝、麻面、气孔、脱壳、不平处，可用425#水泥和高氯化聚乙烯漆加稀释剂配制成腻子修补平整，配比成以适宜批刮操作为度。
用于钢铁表面的腻子可用滑石粉，石英粉等耐蚀填料和高氯化聚乙烯涂料拌和，用稀释剂将腻子调节到适宜操作的状态。
施工条件：环境温度：-5℃～40℃；相对湿度：25%～80%。

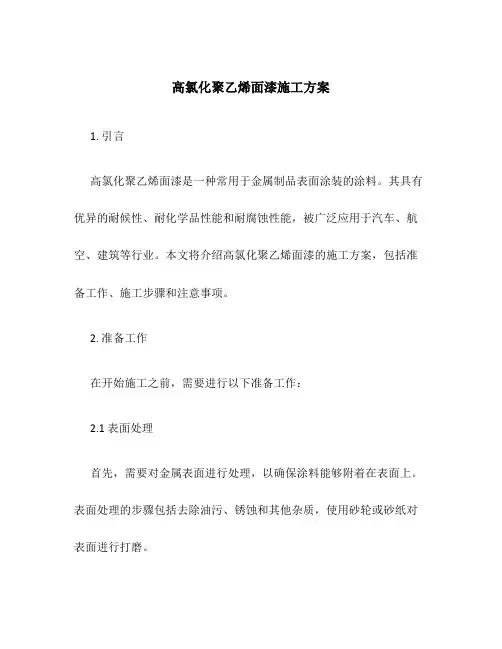

高氯化聚乙烯面漆施工方案1. 引言高氯化聚乙烯面漆是一种常用于金属制品表面涂装的涂料。
其具有优异的耐候性、耐化学品性能和耐腐蚀性能，被广泛应用于汽车、航空、建筑等行业。
本文将介绍高氯化聚乙烯面漆的施工方案，包括准备工作、施工步骤和注意事项。
2. 准备工作在开始施工之前，需要进行以下准备工作：2.1 表面处理首先，需要对金属表面进行处理，以确保涂料能够附着在表面上。
表面处理的步骤包括去除油污、锈蚀和其他杂质，使用砂轮或砂纸对表面进行打磨。
2.2 防护措施施工过程中，需要保护周围环境和工作人员的安全。
可以使用防护布或纸张覆盖不需要涂装的区域，并使用防护面具、手套和工作服等个人防护装备。
2.3 材料准备准备好所需的高氯化聚乙烯面漆、稀释剂、刷子或喷枪等涂装工具，并根据产品说明书准确的配制涂料。
3. 施工步骤下面是高氯化聚乙烯面漆的施工步骤：3.1 涂料稀释根据产品说明书要求，将高氯化聚乙烯面漆稀释至适当浓度。
注意，稀释剂的选择应与涂料相配，以避免不良影响。
3.2 表面涂装使用刷子或喷枪将稀释后的高氯化聚乙烯面漆均匀涂布在金属表面上。
在涂装过程中，注意避免出现滴流、起泡或漏涂等现象。
在需要多道涂装的情况下，每道涂料之间需要有足够的干燥时间。
3.3 烘干涂装完成后，将金属制品放置在通风良好的区域进行烘干。
根据涂料的要求，可以选择自然干燥或使用烘干设备进行加速干燥。
3.4 检查和修复等待涂料完全干燥后，进行检查。
如发现涂膜不均匀、起皮或有其他缺陷，需要进行修复。
修复工作可以通过打磨、再次涂装等方法完成。
4. 注意事项在进行高氯化聚乙烯面漆施工时，需要注意以下事项：4.1 安全防护在施工过程中，务必佩戴个人防护装备，如手套、面具和防护服等。
避免将涂料接触皮肤或吸入体内。
4.2 涂料稀释正确的稀释涂料可以提高施工效果。
根据产品说明书准确地配制涂料，并遵循涂料与稀释剂的正确比例。
4.3 环境条件施工时应保持适宜的环境温度和湿度，避免在极端温度或湿度时进行施工。
玻璃鳞片涂料防腐施工步骤一、介绍玻璃鳞片涂料是一种常用于建筑物防腐的材料，具有美观、耐久和耐腐蚀等优点。
本文将详细介绍玻璃鳞片涂料的防腐施工步骤。
二、施工准备在施工之前，需要做一些准备工作。
以下是玻璃鳞片涂料防腐施工的准备步骤：1. 确定施工范围首先需要确定需要施工的范围，包括墙壁、地板、屋顶等。
根据不同的施工范围，选择相应的工具和材料。
2. 检查基础表面检查基础表面的平整度和质量，确保表面没有杂质和凹凸不平的问题。
如果有，需要提前修补。
3. 清洁基础表面对基础表面进行清洁，去除尘土、油污、砂浆等杂质。
清洁可以使用清洁剂和刷子进行，确保表面干净。
4. 做好防护措施在施工现场做好防护措施，包括铺设防护膜、设置警示标志等，确保施工安全。
三、施工步骤玻璃鳞片涂料的施工步骤分为准备工作、涂料施工、防护层施工三个部分。
1. 准备工作（1）搅拌涂料在施工前，需要先将玻璃鳞片涂料进行充分搅拌，以确保涂料中颜料分散均匀，达到最佳涂刷效果。
（2）调节稀释剂根据涂料施工需要，按照涂料生产商提供的稀释剂配比，将稀释剂加入涂料中，并充分搅拌均匀。
2. 涂料施工（1）底漆施工先进行底漆涂刷，底漆的作用是加强基地附着力、提高防腐性能。
底漆涂刷应均匀、充分涂抹，确保覆盖整个施工范围。
（2）玻璃鳞片涂料施工等底漆完全干燥后，进行玻璃鳞片涂料的施工。
使用刷子或滚筒均匀涂抹，确保涂料薄厚均匀，不留漏刷或滚筒印。
（3）玻璃鳞片固定在涂刷玻璃鳞片涂料后，迅速撒上玻璃鳞片，使之均匀地附着在涂料上。
可以用刮刀轻轻刮平，确保鳞片平整牢固。
3. 防护层施工（1）增加防护层在涂刷玻璃鳞片涂料后，可以根据需要增加一层防护涂料，以增强防晒、防腐等性能。
（2）修整边角在涂料完全干燥后，修整边角，确保整个施工范围的美观。
四、施工质量控制为了确保玻璃鳞片涂料的施工质量，以下是一些施工质量控制措施：1. 施工环境要求确保施工环境干燥、无风、无灰尘，有利于涂料的附着和干燥。
高氯化聚乙烯防腐底漆1、成分∕组成信息√纯品□.混合物□主要有害成分: 二甲苯（15%）2、危险性概述危险性类别：第3.3类，高闪点液体。
侵入途经：吸入，接触。
健康危害：产品中的二甲苯挥发，二甲苯对眼及上呼吸道有刺激作用，高浓度时对中枢神经系统有麻醉作用。
急性中毒：短期内吸入较高浓度本品可出现眼及上呼吸道明显的刺激症状、眼结膜及咽充血、头晕、头痛、恶心、呕吐、胸闷、四肢无力、意识模糊、步态蹒跚。
重者可有躁动、抽搐或昏迷。
有的有癔病样发作。
慢性影响：长期接触有神经衰弱综合征，女工有月经异常，工人常发生皮肤干燥、皲裂、皮炎。
环境危害：对水体、土壤和大气可造成污染。
燃爆危害：本品遇明火、高热易引起燃烧，蒸汽与空气易形成爆炸性混合物。
3、急救措施皮肤接触：脱去污染的衣着，用肥皂水和清水彻底冲洗皮肤。
眼睛接触：立即提起眼睑，用大量流动清水彻底冲洗。
就医。
吸入：迅速脱离现场至空气新鲜处。
保持呼吸道通畅。
如呼吸困难，给输氧。
如呼吸停止，立即进行人工呼吸。
就医。
食入：不会通过该途径接触。
4、消防措施危险特性：易燃，遇明火、高热能引起燃烧爆炸。
与氧化剂能发生强烈反应。
其蒸气比空气重，能在较低处扩散到相当远的地方，遇火源会着火回燃。
有害燃烧产物：一氧化碳、二氧化碳。
灭火方法及灭火剂：尽可能将容器从火场移至空旷处。
喷水保持火场容器冷却，直至灭火结束。
灭火剂：泡沫、干粉、二氧化碳、砂土。
灭火注意事项：火会引起浓厚的黑烟。
暴露于分解的物质会对身体有害。
尽量在上风处灭火。
消防人员必须使用自给式呼吸器，穿全身消防防护服。
火场中的密闭容器必须用水冷却。
5、泄漏应急处理应急处理：迅速撤离泄漏污染区人员至安全区，并进行隔离，严格限制出入。
切断火源。
建议应急处理人员戴自给正压式呼吸器，穿防毒服。
尽可能切断泄漏源。
防止流入下水道、排洪沟等限制性空间。
小量泄漏：用活性炭或其它惰性材料吸收。
也可以用不燃性分散剂制成的乳液刷洗，洗液稀释后放入废水系统。
玻璃鳞片防腐汇总什么是玻璃鳞片防腐？玻璃鳞片防腐，是一种新型的防腐技术，也被称为玻璃鳞片涂料。
它是由无机玻璃瓷釉材料制成的涂料。
该涂料具有良好的耐腐蚀性能和提高设备使用寿命的效果。
玻璃鳞片防腐的优点1.耐腐蚀性强，可以有效阻止化学腐蚀和氧化腐蚀。
2.具有良好的防水性能，可以有效地保护设备、构件等不受水分腐蚀影响。
3.具有较高的温度抗性，可在高温环境下保护设备。
4.颜色丰富，并且能够长时间保持颜色鲜艳不变。
5.施工过程简单，不需要烘干等特殊工艺，可节省时间和成本。
玻璃鳞片防腐的应用场景玻璃鳞片防腐技术广泛应用于以下行业：1.石油化工行业，用于石油管道、化工设备、储罐等防腐。
2.食品加工业，用于食品厂房、管道等设备的防腐。
3.造纸工业，用于纸浆输送管道、设备的防腐。
4.电力行业，用于电站防腐、输电线路、变电站设备的防腐。
5.医药行业，用于药厂厂房、设备的防腐。
玻璃鳞片防腐的施工步骤1.表面处理：对需要防腐的物体进行除锈、打磨等表面处理。
2.底涂：用底涂进行涂覆，使表面更加牢固。
3.中涂：进行中涂处理，强化防腐效果。
4.主涂：进行主涂处理，增加耐腐蚀性能。
5.静置：静置一段时间，等待涂层成型。
6.检查：对涂层进行检验，确定涂层是否达到预期效果。
7.完工：完成施工。
玻璃鳞片防腐的注意事项1.施工时需要穿戴好工作服、手套等安全防护用品。
2.在施工过程中要注意通风换气，避免毒气的累积。
3.严格控制涂料的用量和稠度，做好涂布质量控制，确保涂层均匀。
4.对于长时间储存的罐体等设备，在施工前要进行清洗和除油。
5.对于施工现场的环境保护要做好垃圾的处理和清理，保持施工区干净整洁。
玻璃鳞片防腐技术为各行业提供了可靠的防腐解决方案。
在施工过程中，需要注意各种安全措施和质量监控，以确保涂层效果的达到预期目标。
玻璃鳞片防腐方案近年来，玻璃鳞片防腐技术被广泛运用在建筑、地下管道、船舶等领域中，取得了较好的防腐效果。
作为一种新型的防腐材料，玻璃鳞片具有多种优点，但同时也存在着一些问题。
本篇文章将介绍玻璃鳞片防腐技术的发展历程、优缺点及应用前景，并深入探讨玻璃鳞片防腐方案。
一、玻璃鳞片防腐技术的发展历程玻璃鳞片防腐技术最初是由德国人研发的。
1960年代初期，德国学者在研究金属材料防腐方案中发现玻璃鳞片的抗腐蚀性能显著，于是将其运用于工业领域。
1970年代，法国也开始研究玻璃鳞片防腐技术，并取得了显著的技术成果。
20世纪80年代，随着我国工业经济的发展，玻璃鳞片防腐材料开始进入中国市场，迅速受到广泛应用。
二、玻璃鳞片防腐技术的优缺点玻璃鳞片防腐技术相比于传统的基涂料防腐涂层具有以下优点：1、玻璃鳞片的抗腐蚀性能显著，可以保持较长时间的耐用性。
2、由于玻璃鳞片具有良好的负荷分散能力，因而具有较好的机械强度和抗撞击性能。
3、玻璃鳞片防腐材料的配方相对稳定，不会因为环境因素导致化学反应。
4、玻璃鳞片材料具有一定的防火性能，能够有效消防火灾。
尽管玻璃鳞片防腐技术具有多项优点，但也存在一些问题：1、玻璃鳞片防腐材料的制作过程比较复杂，生产成本较高。
2、由于玻璃鳞片的表面不光滑，其防污性能较差。
3、玻璃鳞片在大气污染、紫外线等环境因素的作用下，会发生颜色的变化，影响美观度。
三、玻璃鳞片防腐技术的应用前景随着工程技术的发展，越来越多的建筑、地下管道、船舶等领域开始采用玻璃鳞片防腐技术。
同时，随着我国的环保意识日益提高，玻璃鳞片防腐技术的前景也越来越广阔。
玻璃鳞片防腐材料可以直接涂覆在钢结构表面，避免了一些传统防腐涂层在运输、贮存或使用过程中可能出现的问题，同时可以节省大量的人力和物力成本。
此外，玻璃鳞片防腐材料的颜色多样化，可以为建筑物提供更加丰富的色彩选择，增强建筑的美观程度。
四、玻璃鳞片防腐方案的探讨根据现有的玻璃鳞片防腐技术发展状况，结合国内外的实际情况，可以提出以下玻璃鳞片防腐方案：一、材料选择玻璃鳞片防腐材料的质量和品种直接影响工程的防腐质量和施工效果。
高氯化聚乙烯涂料标准1. 引言1.1 高氯化聚乙烯涂料概述高氯化聚乙烯涂料是一种具有优异耐候性和化学稳定性的涂料材料，广泛应用于建筑、汽车、船舶等领域。
其主要特点包括高耐热性、优异的耐候性、化学稳定性、良好的耐化学腐蚀性能等。
高氯化聚乙烯涂料可以有效防止基材受到氧化、腐蚀和污染，延长涂装材料的使用寿命，提高涂层的耐久性和光泽度。
高氯化聚乙烯涂料还具有优异的防水性能和耐高温性能，适用于室内外各种环境下的涂装。
在建筑领域，高氯化聚乙烯涂料常用于金属屋顶、建筑外墙、门窗框架等部位的防腐蚀涂装，有效保护建筑结构不受环境侵蚀。
在汽车领域，高氯化聚乙烯涂料被广泛应用于汽车外壳、车身零部件等，提高汽车涂装的耐候性和美观性。
在船舶领域，高氯化聚乙烯涂料可用于船体防腐涂装，保护船体免受海水侵蚀和氧化影响。
高氯化聚乙烯涂料是一种性能优异的涂料材料，在各个领域都有着重要的应用价值和市场需求。
通过对高氯化聚乙烯涂料的研究和标准化管理，可以更好地促进其发展和推广，提高涂料的质量和使用效果。
1.2 研究背景高氯化聚乙烯涂料的研究背景非常重要，因为这种涂料在工业生产中扮演着重要角色。
高氯化聚乙烯涂料是一种高性能的防腐涂料，具有很好的耐腐蚀性能和耐候性能。
在工业生产中，金属制品和设备经常需要抗腐蚀涂层的保护，而高氯化聚乙烯涂料就是一种非常有效的选材。
随着工业生产的不断发展和对产品质量要求的提高，高氯化聚乙烯涂料也开始得到更广泛的应用。
通过研究高氯化聚乙烯涂料的特性和性能，可以更好地了解其在不同应用领域的适用性，提高涂料的研发生产水平，以满足市场需求。
对于高氯化聚乙烯涂料的研究背景的深入了解，有助于我们更好地认识这种涂料的重要性和应用前景，在涂料行业的发展中起到积极的推动作用。
【2000字】2. 正文2.1 高氯化聚乙烯涂料的特性1. 耐候性强：高氯化聚乙烯涂料具有优异的耐候性，能够长时间保持涂层的颜色和光泽不变，不易褪色和老化。
氯磺化聚乙烯防腐漆(底漆、面漆)技术指标及使用方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、技术指标。
1. 耐腐蚀性能：氯磺化聚乙烯防腐漆应具有优异的耐酸碱、耐海水、耐盐雾等腐蚀性能，保护基材不受腐蚀。
玻璃鳞片涂料防腐施工步骤-回复玻璃鳞片涂料防腐施工的步骤如下：1.准备工作：进行涂料施工前，确保施工区域的安全，工作人员应佩戴个人防护装备，如安全帽、防护眼镜、防尘口罩和防滑鞋等。
同时，对待涂物表面进行充分的处理，清除杂物和污垢，确保表面干净。
2.底漆施工：使用搅拌机将底漆搅拌均匀，确保其成分充分混合。
然后使用刷子、滚筒或喷枪等工具将底漆均匀地涂抹在待涂物表面上。
确保涂层的厚度均匀一致，并且没有漏涂或重叠的现象。
3.中涂施工：使用搅拌机将中涂搅拌均匀，确保其成分充分混合。
然后使用刷子、滚筒或喷枪等工具将中涂均匀地涂抹在底漆层上。
确保涂层的厚度均匀一致，并且没有漏涂或重叠的现象。
4.玻璃鳞片涂料施工：使用搅拌机将玻璃鳞片涂料搅拌均匀，确保其成分充分混合。
然后使用刷子、滚筒或喷枪等工具将玻璃鳞片涂料均匀地涂抹在中涂层上。
确保涂层的厚度均匀一致，并且没有漏涂或重叠的现象。
在涂料未干燥之前，使用刮板或刷子等工具整理玻璃鳞片，使其排列整齐，避免出现杂乱的现象。
5.表层涂料施工：使用搅拌机将表层涂料搅拌均匀，确保其成分充分混合。
然后使用刷子、滚筒或喷枪等工具将表层涂料均匀地涂抹在玻璃鳞片涂层上。
确保涂层的厚度均匀一致，并且没有漏涂或重叠的现象。
6.涂膜养护：等待涂层干燥。
在此期间，应避免人员和其他物体接触涂层，以免影响施工效果。
干燥时间根据涂料的要求而定，一般需要几天到几周的时间。
在此期间，应避免涂膜受到外界的物理或化学损害。
7.清洁工作：在施工完成后，及时清洗使用的工具，如刷子、滚筒和喷枪等。
使用清水或相应的清洁剂进行清洗，并确保工具彻底干燥，以便下次使用。
同时清除施工区域的杂物和废弃物，保持施工区域的整洁。
以上步骤仅供参考，建议阅读相关规范或咨询专业人士以获取更准确的信息。
高氯化聚乙烯防腐漆性能简介（用于汽化炉捞渣机壳体内腔防腐）北京安特克防腐科技发展有限公司高氯化聚乙烯防腐漆是单组份防腐用漆。
本产品作为金属表面用漆，可以防海水、防盐雾、防酸碱锈蚀，是理想的金属表面防锈、防腐用漆。
作为水泥表面涂层，容易渗入水泥混凝土结构,附着力强、防腐、防水性能良好。
本公司研究与生产高氯化聚乙烯防腐漆系列产品品种齐全，底漆、面漆配套。
经国内许多著名的大中型企业使用，得到一致好评。
能满足冶金、石油化工、电力、铁道、工程建筑、舰船制造等行业的防腐要求。
一、综合防腐性能优良高氯化聚乙烯其含氯量超过60％，其主链上没有双键，所以性能十分稳定。
以HCPE为基料制成的防腐漆具有耐臭氧、耐光老化、耐大气老化等性能，并且对水、海水、盐水、化工大气、酸、碱、盐等有优良的防腐性能。
在综合防腐性能上超过氯磺化聚乙烯防腐漆、过氯乙烯防腐漆、氯化橡胶防腐漆等。
由于氯化橡胶生产中所用四氯化碳与氟利昂一样会破坏大气臭氧层，所以国际上己逐步禁止生产氯化橡胶。
高氯化聚乙烯防腐漆几乎在所有场合均可替代氯化橡胶漆，并且在耐油性、耐碱性及喷涂性能等方面超过氯化橡胶漆，广泛使用在造船、海洋工程等重防腐领域。
二、对基材的附着力强高氯化聚乙烯防腐漆对各种钢结构、水泥混凝土结构、木材、玻璃等都具有很强的附着力。
本公司生产的高氯化聚乙烯防腐系列中包括底漆、中层漆、面漆、可配套使用，并且各涂层之间有很好的粘附力。
三、施工方便1、全部是单组份产品，开桶搅拌均匀后即可使用。
2、可以在-15℃～50℃相当宽的环境温度下施工。
3、漆膜干燥快，喷涂、刷涂、浸涂都可以。
4、除锈要求不苛刻。
四、涂层较厚，可节省大量施工费用高氯化聚乙烯防腐漆的漆膜厚度为30～50微米，涂层二道的厚度就相当于氯磺化聚乙烯漆3～4道的厚度，所以达到漆膜总厚度所需要的涂装道数较少。
五、储存稳定性好主要产品的储存期不低于1年。
六、涂层无毒、并且有防霉性能。
七、阻燃性能良好。
由于高氯化聚乙烯是一种自熄性树脂，在生产高氯化聚乙烯防腐漆时还添加其他阻燃助剂，所以特别适用在既要阻燃又需要防腐的行业，如石油化工、矿山等。
八、具有防腐与装饰的双重功能，用途十分广泛。
高氯化聚乙烯防腐面漆与高氯化聚乙烯磁漆具有漂亮的光泽，并可根据色卡提供各种颜色，在防锈、防腐的同时，还具有装饰的功能。
不但可广泛应用在冶金、石油化工、电力等各部门，也可应用在各种民用建筑中。
九、漆膜可在-30℃-100℃下长期使用，耐温差性能好，漆膜坚韧耐磨，兼有橡胶与塑料的优良性能。
XG-1高氯化聚乙烯玻璃鳞片防腐漆一、组成与特性1. 由高氯化聚乙烯树脂和玻璃鳞片组成，属于厚浆型超长效防料使用期高达10-20年。
含有玻璃鳞片的防腐涂料普通涂料在玻璃鳞片防腐涂料中，扁平状鳞片在树脂中重叠平行排列象块块瓦片，又如层层盔甲，形成致密的防渗透层。
经电子显微镜观察，一毫米厚的涂料中约有160层玻璃鳞片，所以玻璃鳞片涂料称之为“带盔甲的涂料”。
各种腐蚀介质由涂层表面渗透到被保护的底材表面需要拐弯抹角地走曲折的道路，大大地延长了介质渗透时间，实际上就相当于增加了涂层厚度。
另外，涂层内大量的玻璃鳞片形成了许多小区域，使树脂的微裂纹，微气泡相互分离，这就大大减慢了介质的渗透速度，使渗透速率显著缩小。
所以玻璃鳞片涂料的抗水蒸气渗透性比普通环氧涂料高5-15倍，比环氧玻璃钢高4倍，比橡胶衬里更好。
2.由于大量玻璃鳞片的存在，使下玻璃鳞片涂料衬里的热膨胀系数与橡胶衬里相比更接近于钢铁的热膨胀系数，所以玻璃鳞片涂料能承受使用过程中的温度剧变。
3.玻璃鳞片涂料的硬化收缩率低于玻璃钢，所以存在于涂层于底材界面的内应力也随之明显减少，有助于抑制涂层龟裂、剥落现象出现，使其施工质量易于保证，避免了玻璃钢衬里常因施工质量不良而造成的大面积脱落。
4.玻璃鳞片涂料衬里在温度到100℃时，其粘接强度仍能维持常温下粘接强度的70％以上，而橡胶衬里当温度增加到80℃左右时，其粘接强度会突然下降。
可见玻璃鳞片涂料能较好地经受热冲击作用。
5. 玻璃鳞片涂料若局部产生缺陷，维修很容易，新的涂层与旧的涂层容易成为一体，并能保证相同厚度，可修复性远远超过橡胶衬里。
6. 涂层的硬度和耐磨性极好，其耐磨性比普通醇酸材料高2.5倍。
7. 含因量高，一般涂层厚度只要达到400微米以上就有长期保护效果。
8. 与传统的双组份环氧和不饱和树脂玻璃鳞片涂料相比，本产品为单组份涂料，使用方便，可刷涂、滚涂、喷涂等。
二、产品用途l、海洋工程中的设备、建筑物、海上钻井平台(特别适用海水飞溅区的腐蚀部位)，船舶水线部位等。
2、大型石油贮罐、码头钢桩、桥梁等大型钢结构，排烟脱硫装置等。
各种存放酸、碱、盐、氨水等介质的化工设备、容器、管道的内壁，可代替橡胶、塑料和玻璃钢衬里。
3、广泛用于各种恶劣环境条件下的混凝土外部防护，如水泥桥、污水处理地、海水池、车间地面、墙面等的重防腐。
4、用作防滑甲板漆、地板漆、操作平台漆防滑耐磨效果极佳。
三、施工方法1.钢结构：基材表面先进行表面处理，不低于Sa2级或St3级。
先涂1-2道高氯化聚乙烯铁红底漆、高氯化聚乙烯富锌底漆或高氯化聚乙烯清漆。
底漆干燥后涂3-8道玻璃鳞片涂料，每道间隔时间为10-24小时。
最后再涂l-2道高氯化聚乙烯防腐面漆或高氯化聚乙烯清漆。
2.水泥结构：先将表面清除干净，达到表面干燥、平整、无油污、无灰尘的要求后，直接涂3-8道玻璃鳞片涂料(第一道可加10％左右稀释剂，以便涂料渗透到水泥内部)最后再涂l-2道高氯化聚乙烯防腐面漆或高氯化聚乙烯清漆。
涂装结束年一般养护7天左右。
冬天适当延长时间。
四、技术指标五、参考用量300-400克(道·m2)(漆膜厚50-60微米)。
X06-1高氯化聚乙烯铁红防锈底漆一、组成由高氯化聚乙烯树脂、氧化铁红等组成。
二、性能附着力强、干燥快，具有优良的防锈性能。
耐盐雾性和耐干湿交替性能。
三、用途钢结构表面的防锈底漆，与高氯化聚乙烯中层漆、面漆等配套使用，用于化工大气、工业大气、酸、碱、盐等各种腐蚀环境下的钢结构的防腐。
四、涂装方法刷涂、喷涂或浸涂。
五、表面处理重要防腐蚀工程或新建钢结构最好采用喷砂除锈，达到Sa2级或Sa2.5级。
一般防腐蚀工程的新建钢结构表面或钢结构的维修，可采取手工和动力工具除锈，达到级St2级或St3级。
除锈后表面的粗糙度应控制在40微米左右。
钢铁表面形成一定的粗糙度可进一步提高漆膜的附着力。
六、涂装间隔时间头道底漆涂装24小时后，涂二道底漆或其他中层漆、面漆。
以后各道涂装的间隔时间分别为6小时(30℃)、8小时(20℃)或24小时(0℃)。
七、贮存期不低于1年。
八、参考用量160～200克(道·m2)(漆膜厚35～40微米)。
九、稀释剂高氯化聚乙烯漆专用稀释剂，根据施工具体情况使用，用量控制在漆重量的5％左右。
十、后道配套漆X52-1高氯化聚乙烯灰云母氧化铁防腐漆、X52-2高氯化聚乙烯防腐面漆或X52-3高氯化聚乙烯磁漆。
十一、主要技术指标十二、建议配套方案1. 高氯化聚乙烯铁红底漆1～2道；高氯化聚乙烯防腐面漆2～4道；或高氯化聚乙烯磁漆2～4道。
2. 高氯化聚乙烯铁红底漆l～2道；高氯化聚乙烯灰云母氧化铁防腐漆l～2道；高氯化聚乙烯防腐面漆或高氯化聚乙烯磁漆2道。
X06-2高氯化聚乙烯富锌底漆一、组成由高氯化聚乙烯树脂与超细锌粉等组成。
二、性能漆膜中锌粉含量高，具有电化学阴极保护作用，耐盐水性、耐盐雾性能优良。
可刷涂和喷涂，喷涂过程中不堵喷枪。
漆膜干燥快，附着力强。
单组份漆，施工比双组份无机富锌底漆和环氧富锌底漆方便。
三、用途适用于海上钻井平台、码头钢桩、桥梁、各种钢结构的长效防锈底漆。
也可作为保养底漆，即用于钢板自动抛九流水线除锈后的车间底漆。
可以取代热喷锌工艺，用于设备、仪表及各类钢结构的表面，降低涂装成本。
四、涂装方法喷涂或刷涂。
五、表面处理喷砂除锈达到级Sa2级或Sa2.5级手工和动力工具除锈达到St3级，除锈表面的粗糙度应控制在40微米左右。
基材具有一定的粗糙度可进一步提高漆膜的附着力。
六、涂装间隔时间头道底漆涂装24小时后，涂二道底漆或其他中层漆、面漆。
以后各道涂装的间隔时间分别为6小时(30℃)、8小时(20℃)或24小时(0℃)。
七、参考用量刷涂160-200克(道·m2)(漆膜厚30-40微米)喷涂80-120克(道·m2)(漆膜厚20-30微米)。
八、稀释剂高氯化聚乙烯漆专用稀释剂，根据施工具体情况使用，用量控制在漆重量的5％左右。
九、贮存期不低于1个月(若用贮存较长时间，可改为双组份包装)。
十、后道配套漆X06-1高氯化聚乙烯铁红防锈底漆；X52-l高氯化聚乙烯灰云母氧化铁防腐漆；X52-2高氯化聚乙烯防腐漆；X52-3高氯化聚乙烯磁漆，也可配套各色氯化橡胶面漆和醇酸磁漆。
十一、主要技术指标十二、建议配套方案1. X 06-2高氯化聚乙烯富锌底漆l～2道；X 52-2高氯化聚乙烯防腐面漆或X52-3高氯化聚乙烯磁漆2～4道。
2. X 06-2高氯化聚乙烯富锌底漆l～2道；X 52-l高氯化聚乙烯灰云母氧化铁防腐漆1～2道；X 52-2高氯化聚乙烯防腐面漆或X52-3高氯聚乙烯磁漆2 道。
1 前言严酷的腐蚀环境，对石油、化工、冶金、发电等设施、设备的破坏是巨大的，因腐蚀造成的直接、间接损失大的惊人；长期以来，防腐工作不断研制开发对保护对象具有长期防护效果的涂料——重防腐蚀涂料。
怎样才能提高涂层的防腐寿命呢?一是涂层本身对腐蚀介质具有良好的耐蚀性；二是涂层对介质的抗渗透性要好；三是涂层内部的收缩应力和膨胀系数要小(收缩应力和膨胀系数大，会造成涂层出现裂纹、剥落等现象)。
要达到这些要求，一是选择耐蚀树脂材料，更主要和有效的措施是使用优良的性能的防腐蚀颜料。
玻璃鳞片作为一种特殊的防腐蚀颜料，用于防腐涂料中，使涂层具备了上述性能。
因而，玻璃鳞片涂料具有优异的防腐性能，成为值得人们青睐的新型防腐材料。
玻璃鳞片涂料在我国齐鲁石化公司、上海宝钢、天津碱厂、天津化工厂、胜利油田、大庆炼油厂、贵溪冶炼厂等单位已成功采用，并取得了良好效果。
玻璃鳞片涂料可广泛用于：石油、石化输油管线、贮罐、设备、海洋设施、海上钻井平台、化工厂的各种设备、管道、地坪；舰船甲板、煤气厂的贮气柜及输气管；冶金发电厂的排烟脱硫装置，还可作为玻璃钢设备的防渗层。
2 玻璃鳞片的防腐机理玻璃鳞片是玻璃经1700℃高温熔副再经独特工艺吹制而成的极薄的玻璃碎片，国外已应用几十年。
我厂从1986年开始研制开发，至今已有十余年历史，从试制开发、人工吹制至今已实现了全自动化机械吹制。
质量接近和达到国外同类产品水平，国内已有上百家科研院所、涂料、油漆生产厂家采用我厂产品。
