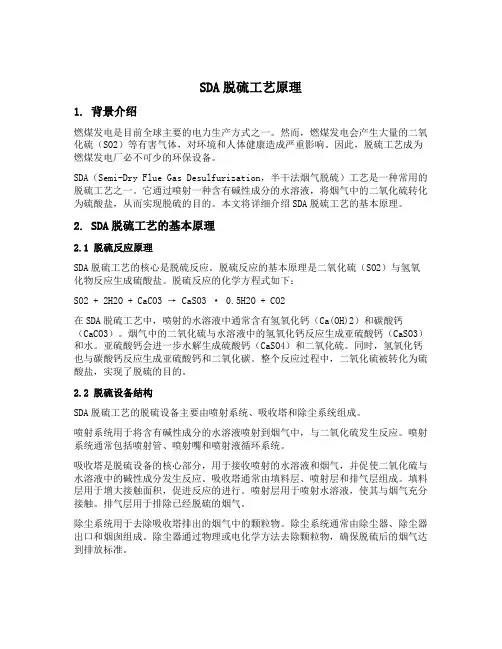

SDA脱硫工艺原理1. 背景介绍燃煤发电是目前全球主要的电力生产方式之一。
然而，燃煤发电会产生大量的二氧化硫（SO2）等有害气体，对环境和人体健康造成严重影响。
因此，脱硫工艺成为燃煤发电厂必不可少的环保设备。
SDA（Semi-Dry Flue Gas Desulfurization，半干法烟气脱硫）工艺是一种常用的脱硫工艺之一。
它通过喷射一种含有碱性成分的水溶液，将烟气中的二氧化硫转化为硫酸盐，从而实现脱硫的目的。
本文将详细介绍SDA脱硫工艺的基本原理。
2. SDA脱硫工艺的基本原理2.1 脱硫反应原理SDA脱硫工艺的核心是脱硫反应。
脱硫反应的基本原理是二氧化硫（SO2）与氢氧化物反应生成硫酸盐。
脱硫反应的化学方程式如下：SO2 + 2H2O + CaCO3 → CaSO3 · 0.5H2O + CO2在SDA脱硫工艺中，喷射的水溶液中通常含有氢氧化钙（Ca(OH)2）和碳酸钙（CaCO3）。
烟气中的二氧化硫与水溶液中的氢氧化钙反应生成亚硫酸钙（CaSO3）和水。
亚硫酸钙会进一步水解生成硫酸钙（CaSO4）和二氧化硫。
同时，氢氧化钙也与碳酸钙反应生成亚硫酸钙和二氧化碳。
整个反应过程中，二氧化硫被转化为硫酸盐，实现了脱硫的目的。
2.2 脱硫设备结构SDA脱硫工艺的脱硫设备主要由喷射系统、吸收塔和除尘系统组成。
喷射系统用于将含有碱性成分的水溶液喷射到烟气中，与二氧化硫发生反应。
喷射系统通常包括喷射管、喷射嘴和喷射液循环系统。
吸收塔是脱硫设备的核心部分，用于接收喷射的水溶液和烟气，并促使二氧化硫与水溶液中的碱性成分发生反应。
吸收塔通常由填料层、喷射层和排气层组成。
填料层用于增大接触面积，促进反应的进行。
喷射层用于喷射水溶液，使其与烟气充分接触。
排气层用于排除已经脱硫的烟气。
除尘系统用于去除吸收塔排出的烟气中的颗粒物。
除尘系统通常由除尘器、除尘器出口和烟囱组成。
除尘器通过物理或电化学方法去除颗粒物，确保脱硫后的烟气达到排放标准。

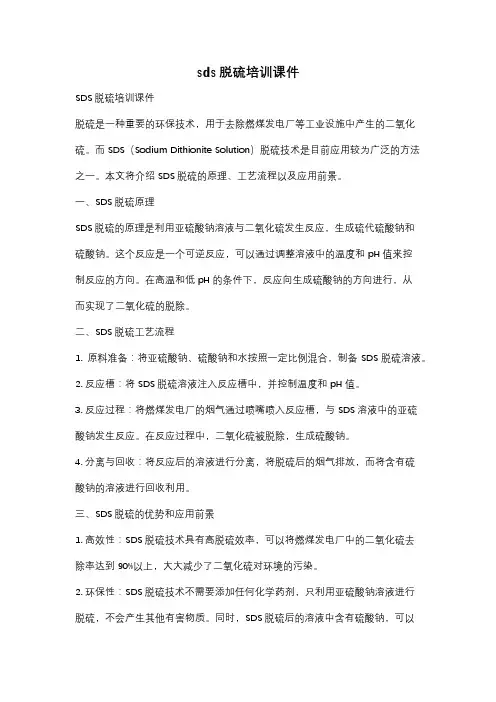

sds脱硫培训课件SDS脱硫培训课件脱硫是一种重要的环保技术，用于去除燃煤发电厂等工业设施中产生的二氧化硫。
而SDS（Sodium Dithionite Solution）脱硫技术是目前应用较为广泛的方法之一。
本文将介绍SDS脱硫的原理、工艺流程以及应用前景。
一、SDS脱硫原理SDS脱硫的原理是利用亚硫酸钠溶液与二氧化硫发生反应，生成硫代硫酸钠和硫酸钠。
这个反应是一个可逆反应，可以通过调整溶液中的温度和pH值来控制反应的方向。
在高温和低pH的条件下，反应向生成硫酸钠的方向进行，从而实现了二氧化硫的脱除。
二、SDS脱硫工艺流程1. 原料准备：将亚硫酸钠、硫酸钠和水按照一定比例混合，制备SDS脱硫溶液。
2. 反应槽：将SDS脱硫溶液注入反应槽中，并控制温度和pH值。
3. 反应过程：将燃煤发电厂的烟气通过喷嘴喷入反应槽，与SDS溶液中的亚硫酸钠发生反应。
在反应过程中，二氧化硫被脱除，生成硫酸钠。
4. 分离与回收：将反应后的溶液进行分离，将脱硫后的烟气排放，而将含有硫酸钠的溶液进行回收利用。
三、SDS脱硫的优势和应用前景1. 高效性：SDS脱硫技术具有高脱硫效率，可以将燃煤发电厂中的二氧化硫去除率达到90%以上，大大减少了二氧化硫对环境的污染。
2. 环保性：SDS脱硫技术不需要添加任何化学药剂，只利用亚硫酸钠溶液进行脱硫，不会产生其他有害物质。
同时，SDS脱硫后的溶液中含有硫酸钠，可以进行回收利用，减少了废物的排放。
3. 经济性：SDS脱硫技术相对于传统的石灰石湿法脱硫技术来说，设备投资和运行成本较低，且操作简便，易于维护。
4. 应用前景：SDS脱硫技术在煤电厂、钢铁厂等工业领域具有广阔的应用前景。
随着环保意识的提高和对空气质量的要求越来越高，SDS脱硫技术将成为未来脱硫领域的重要发展方向。
总结：SDS脱硫技术作为一种高效、环保、经济的脱硫方法，正在被越来越多的工业领域所应用。
通过调整反应条件和工艺流程，可以实现对二氧化硫的高效去除，从而减少对环境的污染。
sda半干法脱硫原理SDA半干法脱硫什么是SDA半干法脱硫？SDA半干法脱硫（Semi-Dry Flue Gas Desulfurization），是一种常用于燃煤电厂的烟气脱硫技术。
通过该技术，可以有效地去除燃煤电厂烟气中的二氧化硫（SO2）等有害气体，减少对环境的污染。
SDA半干法脱硫的原理SDA半干法脱硫技术主要包含以下几个关键步骤：1.喷雾区：烟气从燃煤锅炉中产生后，进入SDA设备的喷雾区。
在喷雾区内，喷雾器会将一定量的水喷洒到烟气中，形成湿润的环境。
2.SO2吸收：湿润的烟气进一步上升至脱硫区，此时烟气中的二氧化硫会与喷洒的水发生反应，生成硫酸。
3.吸收剂循环：生成的硫酸通过喷雾器的雾化作用，与再次进入脱硫区的烟气接触，实现反复的吸收循环。
这样可以增加二氧化硫的吸收效果。
4.废水处理：在脱硫过程中，喷雾区产生的废水会被收集起来，通过后续的处理系统进行处理和回收利用，以减少对环境的影响。
SDA半干法脱硫的优势SDA半干法脱硫相比传统的湿法脱硫技术具有以下几个优势：•高效性：SDA半干法脱硫技术可以高效地去除烟气中的二氧化硫，达到环保排放的要求。
•节约能源：相比湿法脱硫，SDA半干法脱硫过程中不需要进行热量逸失的蒸发过程，因此能够节约能源。
•减少废水排放：废水处理系统可以对产生的废水进行处理和回收利用，减少对环境的污染。
•降低硫酸堆积：相比湿法脱硫，SDA半干法脱硫技术中的硫酸不容易堆积，并且可以通过后续处理系统进行回收。
结语SDA半干法脱硫技术在燃煤电厂的烟气净化中起到了重要的角色。
通过喷雾区、SO2吸收、吸收剂循环和废水处理等步骤，可以高效地去除二氧化硫等有害气体。
同时，SDA半干法脱硫技术具备节能、减少废水排放和降低硫酸堆积的优势，对环保意义重大。
SDA半干法脱硫的工艺细节SDA半干法脱硫技术不仅采用了喷雾区和脱硫区来实现二氧化硫的吸收，还包含了一系列处理步骤和设备，以确保系统的运行效果和稳定性。

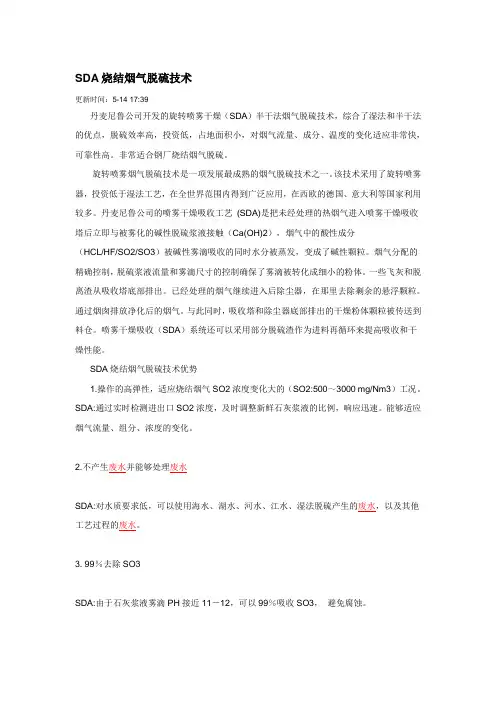

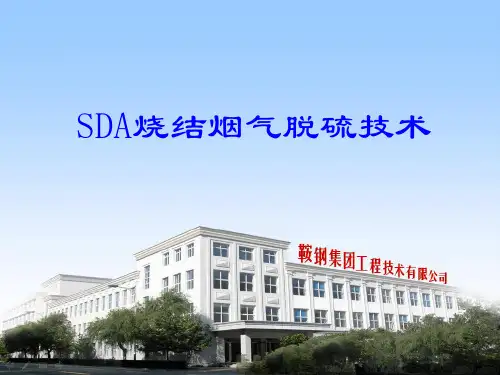

SDA烧结烟气脱硫技术更新时间：5-14 17:39丹麦尼鲁公司开发的旋转喷雾干燥（SDA）半干法烟气脱硫技术，综合了湿法和半干法的优点，脱硫效率高，投资低，占地面积小，对烟气流量、成分、温度的变化适应非常快，可靠性高。
非常适合钢厂烧结烟气脱硫。
旋转喷雾烟气脱硫技术是一项发展最成熟的烟气脱硫技术之一。
该技术采用了旋转喷雾器，投资低于湿法工艺，在全世界范围内得到广泛应用，在西欧的德国、意大利等国家利用较多。
丹麦尼鲁公司的喷雾干燥吸收工艺(SDA)是把未经处理的热烟气进入喷雾干燥吸收塔后立即与被雾化的碱性脱硫浆液接触（Ca(OH)2），烟气中的酸性成分（HCL/HF/SO2/SO3）被碱性雾滴吸收的同时水分被蒸发，变成了碱性颗粒。
烟气分配的精确控制，脱硫浆液流量和雾滴尺寸的控制确保了雾滴被转化成细小的粉体。
一些飞灰和脱离渣从吸收塔底部排出。
已经处理的烟气继续进入后除尘器，在那里去除剩余的悬浮颗粒。
通过烟囱排放净化后的烟气。
与此同时，吸收塔和除尘器底部排出的干燥粉体颗粒被传送到料仓。
喷雾干燥吸收（SDA）系统还可以采用部分脱硫渣作为进料再循环来提高吸收和干燥性能。
SDA烧结烟气脱硫技术优势1.操作的高弹性，适应烧结烟气SO2浓度变化大的（SO2:500～3000 mg/Nm3）工况。
SDA:通过实时检测进出口SO2浓度，及时调整新鲜石灰浆液的比例，响应迅速。
能够适应烟气流量、组分、浓度的变化。
2.不产生废水并能够处理废水SDA:对水质要求低，可以使用海水、湖水、河水、江水、湿法脱硫产生的废水，以及其他工艺过程的废水。
3. 99％去除SO3SDA:由于石灰浆液雾滴PH接近11－12，可以99％吸收SO3，避免腐蚀。
4.可以简单地增设活性碳喷射装置，有效去除二噁英、重金属等污染物（钢铁行业的二噁英排放具世界第2位，仅次于垃圾焚烧行业）5.可以方便地与脱脱销装置衔接SDA：烟气出口温度较高，能达到脱销装置活性催化需求的温度，比较容易衔接。
旋转喷雾干燥工艺SDA
喷雾干燥工艺（SDA）是一种半干法烟气脱硫技术，其市场占有率仅次于湿法。
该法是将吸收剂浆液Ca(OH)2在反应塔内喷雾，雾滴在吸收烟气中SO2的同时被热烟气蒸发，生成固体并由除尘器捕集。
当钙硫比为1.3～1.6时，脱硫效率可达80%～90%。
半干法FGD技术兼干法与湿法的一般特点。
其主要缺点是利用消石灰乳作为吸收剂，系统易结垢和堵塞，而且需要专门设备进行吸收剂的制备，因而投资费用偏大；脱硫效率和吸收剂利用率也不如石灰石/石膏法高。
旋转喷雾法烟气脱硫工艺流程为:石灰经过二级消化,湿式球磨,配制成一定浓度的石灰浆吸收剂,并加入适量的添加剂,用泵送到高位料箱,流入高速离心雾化机,经雾化后在吸收塔与来自锅炉的含二氧化硫的烟气接触混合,石灰浆雾滴中的水分被烟气的显热蒸发,而二氧化硫同时被石灰浆滴吸收。
生成的干灰渣,一部分沉积在喷雾吸收塔的底部,另外的一部分随烟气进入电收尘或布袋除尘系统,净化后的烟气从烟囱排出。
旋转喷雾干法烟气脱硫工艺(SDA):火力发电关键词:脱硫烟气脱硫B&W/NiroSDA旋转喷雾干法烟气脱硫净化技术，目前被全球业界认作是干法烟气脱硫技术的首选，自1980年起，SDA旋转喷雾净化技术已经在超过10,000MW的电站和工业燃煤锅炉以及50多个垃圾发电系统上成功获得了应用，目前在350到900MW的电站锅炉市场上占据了主导地位。
SDA旋转喷雾系统可达到90％－95％的SO2脱除率，有些机组可以达到98％，SO3和HCＬ的脱除率一般均高于95，所以不论是新建的燃用化石燃料发电项目或是现有系统改造项目，B&W的干法脱硫系统都是理想的选择。
与其他烟气脱硫工艺相比，其占地面积小，适用于空间局限的场地，系统可以在计划的维护停机时间内连接并在线运行，从而尽可能地减小了发电中断。
旋转喷雾烟气净化工艺技术特点：1.旋转雾化器-业界最高浆液量雾化器-维护性低/可用性高-抗磨损部件2.独特的烟气分散系统-无需调节挡板/叶片来满足锅炉负荷3.在整个负荷范围内性能得到了维持-浆液流量控制-大的旋转喷雾室旋转喷雾烟气净化工艺技术优点:1.SO2脱除率高2.SO3、HCL、HF和PM2.5排放的整体减少3.投资成本低4.辅助能耗低5.系统可用性高6.运行及维护成本低7.耗水量低8.固有的氧化汞排放较低9.无废水排放SDA旋转喷雾工艺流程旋转喷雾系统的核心是旋转雾化器。
通过使用Niro旋转雾化器将石灰和再循环浆液的混合物雾化为微细雾滴，热的未处理的烟气与浆液雾滴接触发生化学反应除去SO3,SO2,HF和HCl，同时蒸发水分，通过使用一个单独的中心雾化器可以促进微细雾滴的均匀分布同时不会弄湿塔壁和造成结垢，在此过程中，碱性浆液转化为干燥、自由流动的钙/硫化合物粉末。
烟气通过两个位置进入旋转喷雾干法吸收塔，分别是顶部气体扩散器以及中心气体扩散器，独特的烟气分散系统以及旋转雾化器保证了浆液的均匀分布并提供了与烟气的紧密接触，以优化喷雾干燥室内的吸收效率，提高了反应剂的使用率，减少了反应剂的耗量。
