羟丙基甲基纤维素的制备原理

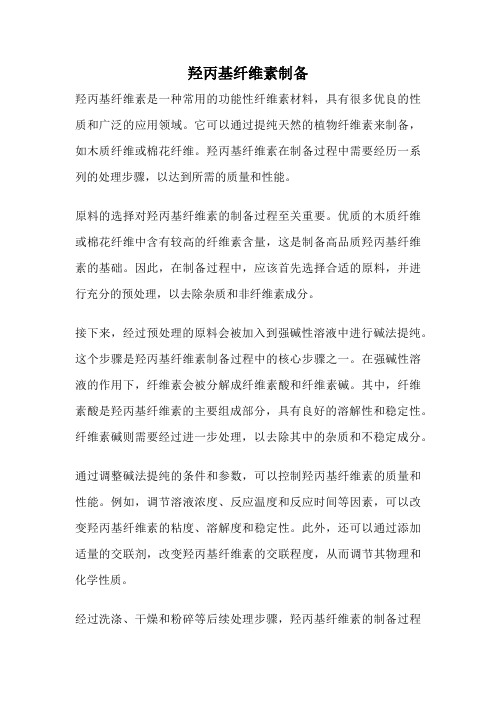

羟丙基纤维素制备羟丙基纤维素是一种常用的功能性纤维素材料，具有很多优良的性质和广泛的应用领域。

它可以通过提纯天然的植物纤维素来制备，如木质纤维或棉花纤维。

羟丙基纤维素在制备过程中需要经历一系列的处理步骤，以达到所需的质量和性能。

原料的选择对羟丙基纤维素的制备过程至关重要。

优质的木质纤维或棉花纤维中含有较高的纤维素含量，这是制备高品质羟丙基纤维素的基础。

因此，在制备过程中，应该首先选择合适的原料，并进行充分的预处理，以去除杂质和非纤维素成分。

接下来，经过预处理的原料会被加入到强碱性溶液中进行碱法提纯。

这个步骤是羟丙基纤维素制备过程中的核心步骤之一。

在强碱性溶液的作用下，纤维素会被分解成纤维素酸和纤维素碱。

其中，纤维素酸是羟丙基纤维素的主要组成部分，具有良好的溶解性和稳定性。

纤维素碱则需要经过进一步处理，以去除其中的杂质和不稳定成分。

通过调整碱法提纯的条件和参数，可以控制羟丙基纤维素的质量和性能。

例如，调节溶液浓度、反应温度和反应时间等因素，可以改变羟丙基纤维素的粘度、溶解度和稳定性。

此外，还可以通过添加适量的交联剂，改变羟丙基纤维素的交联程度，从而调节其物理和化学性质。

经过洗涤、干燥和粉碎等后续处理步骤，羟丙基纤维素的制备过程就完成了。

制备好的羟丙基纤维素可以广泛应用于食品、医药、纺织、建筑等多个领域。

例如，在食品工业中，羟丙基纤维素可以作为增稠剂、乳化剂和稳定剂使用；在医药领域，它可以作为药物包衣材料和缓释剂；在纺织行业，它可以用于纺织品的改性和功能化处理；在建筑领域，它可以用于水泥和混凝土的增稠和增强。

羟丙基纤维素的制备过程是一个复杂而精细的过程，需要充分的原料选择和处理，以及严格控制的反应条件和后续处理步骤。

通过合理的制备工艺和参数调控，可以得到高品质的羟丙基纤维素，以满足不同领域的需求。

羟丙基纤维素的广泛应用和不断创新，将为人们的生活带来更多便利和舒适。

羟丙基甲基纤维素化学知识羟丙基甲基纤维素（hpmc）可作为生产油脂的原料，实现总糖的利用，提高原料利用率，减少发酵液中底物的残留，降低废水处理成本。

这种hpmc特性有利于分批、分批和连续发酵过程的优化，避免了培养基组成和稀释率的控制等一系列问题。

也有利于发酵过程的调节。

澳智羟丙基甲基纤维素，原料纤维素，精制棉或木浆。

在碱化前或碱化过程中有必要将其粉碎。

粉碎是通过机械能破坏纤维素原料的聚合状态。

结构，为了降低结晶度和聚合，增加其表面积，从而提高了纤维素大分子葡萄糖环基上三个羟基基的反应试剂的可及性和化学反应能力。

虽然羟基丙基甲基纤维素的合成原理并不复杂，但碱、原料粉碎、碱化都有涉及。

然而，以太化、溶剂回收、离心、洗涤和干燥涉及到大量的技术关键和丰富的知识内涵。

对于不同品种的产品，每个环境都有最新的控制条件，如温度、时间、压力和材料流量控制。

辅助设备和控制仪器是产品质量稳定、生产系统可靠、良好的保证。

羟丙基甲基纤维素与其它水溶性醚相似，可用作乳胶漆和水溶性树脂涂料的成膜剂、增稠剂、乳化剂和稳定剂，使涂料具有良好的耐磨性、均匀的涂层和附着力，提高了表面张力、酸碱稳定性和与金属颜料的相容性。

羟丙基甲基纤维素作为白色水性聚醋酸乙烯酯涂料的增稠剂，效果良好.纤维素醚的取代度提高，抗细菌腐蚀能力增强。

产品名称：羟丙基甲基纤维素产品规格：200000粘度，150000粘度，100000粘度，50000粘度产品别名：羟丙基甲基纤维素、羟丙基甲基、hpmc产品简介：1.化学名称和结构：羟丙基甲基纤维素(HPMC纤维素)二、技术要求：质量标准型号指标项目60RT65RT75RT甲氧基28－30％27－30％19－24％羟丙基7－12％4－7.5％4-12％凝胶温度：℃58-6462-6870-90干燥减量≤5％灰份≤1％pH值：1%溶液25 C4-8氯化物（NaCl）≤0.2％砷盐：ppm≤2重金属：ppm≤20粘度（2%水溶液，20°C，mpa）5-100000粘度规格类别规格范围mpa.s特低粘度53-7108-121513-18低粘度2520-305040-60 10080-120高粘度4000 3500-56001200010000-140002000017000-22000特高粘度2500027000-320003000027000-320004000038000-42000注：60RT50等级，凝胶温度60，50作为标称粘度等的其他品牌的组合（RT为“瑞泰”公司拼音前缀）。

国外羟丙基甲基纤维素制备工艺介绍国外羟丙基甲基纤维素制备工艺介绍（1）美国道化学公司（Dow Chem.Co.）制备低羟丙基含量（MS=0.05~0.2）和高甲氧基含量（DS=1.4~2.1）的羟丙基甲基纤维素，是将碱纤维素与大量氯甲烷和少量环氧丙烷反应而制得。

这是种度产品品种，它的2%水溶液，于20℃的粘度在30 mpa•s 以下，凝胶点接近于70℃。

它的中粘度产品的粘度在40~80 mpa•s，它的凝胶点在65℃左右。

该产品适用于氯乙烯、偏氯乙烯和丙烯腈的聚合，也适用于氯乙烯与偏氯乙烯和丙烯腈与偏氯乙烯的共聚。

（2）德国Henkle and cie 公司制备易溶于水中作胶粘剂用的羟丙基甲基纤维素的工艺，该工艺也属于低羟丙基含量和高甲氧基含量的类型。

具体工艺如：先将10Kg 亚硫酸法精制纤维素加入到35%碱液中，压榨至 2.6 倍，在室温下放置18h，投入到装有回流冷凝器的150L 容积的高压釜中，用氮气冲洗后，导入 1 份环氧丙烷溶于 6 份氯甲烷中的混合液，经1h 升温加热至60℃，再经2h 升温至85℃后，维持该温度1h，此时产生的压力为2.2Mpa，停止加热，经冷却后，将釜中的氯甲烷除去，产品用95%的热水洗涤 2 次；离心甩干至含水量为60%，经冷却后，挤塑切成片状，经锤式粉碎机粉碎，并经空气干燥至含水量为9%，产品粒度为0.2~0.5，4%溶液的粘度为2pa•s，它在室温下不溶于水。

（3）德国Kalle 公司采用连续醚化制备纤维素醚，如甲基纤维素或羟丙基甲基纤维素。

该工艺中碱纤维素是采用双螺旋浆压榨机来制备的，它与醚化反应管相连接，醚化液由水压泵强制送入反应管中，反应管外有加热夹套，有热交换器调节液温，用泵循环使用，并具有回流冷凝器来保持反应管恒温，因为反应管内的压力在表压18~29 大气压之间。

反应物呈浓厚的悬浮液，必须具有压力释放旋转出料设备和旋转泵。

出料物中包括纤维素醚，过量的醚化剂、二甲醚、氯化钠和其它副产物，经热水洗涤、离心分离，所得纤维素醚以常规干燥方法干燥得产品，醚化剂经回收，调整醚化剂比例后加以回用。

低粘高保水羟丙基甲基纤维素1.引言1.1 概述概述低粘高保水羟丙基甲基纤维素，简称HPMC，是一种常用的水溶性高分子化合物。

它具有低粘性和高保水性的特点，广泛应用于建筑、医药、食品等领域。

HPMC由天然纤维素经过化学修饰而成，其化学结构中含有羟丙基和甲基基团。

由于这些基团的存在，使得HPMC在水溶液中具有一定的粘度，从而能够形成半固体或凝胶状的物质。

同时，HPMC还具有良好的保水性能，能够吸附和固定大量的水分子。

在建筑领域，HPMC广泛应用于砂浆、水泥、石膏等材料中，能够改善其流变性和加工性能，提高材料的稳定性和成型性。

此外，HPMC还可以增加材料的粘附力和抗裂性，改善其耐候性和耐久性。

在医药领域，HPMC主要用作药物的胶囊衣、缓释剂和增稠剂等。

由于其水溶性和高度可调控的粘度特性，HPMC能够延缓药物的释放速度，提高药物的生物利用度。

在食品领域，HPMC主要用作增稠剂、乳化剂和稳定剂等，能够增加食品的黏度和口感，改善其质地稳定性和保水性。

综上所述，低粘高保水羟丙基甲基纤维素是一种非常重要的功能性高分子材料，具有广泛的应用前景。

未来，随着科学技术的不断进步，人们对于HPMC的研究和应用将会更加深入，为各个领域的发展带来更多的创新和机遇。

文章结构部分是为了给读者提供一个清晰的概念，使读者了解文章的组织方式。

本文的结构如下：1. 引言1.1 概述1.2 文章结构（即本部分）1.3 目的2. 正文2.1 低粘性2.2 高保水性3. 结论3.1 总结3.2 展望在本文中，为了更好地向读者介绍低粘高保水羟丙基甲基纤维素，文章结构将按照以下顺序展开：1. 引言部分将概述本文的研究对象和背景情况，引出低粘高保水羟丙基甲基纤维素在相关领域的重要性和应用前景。

2. 正文部分将分为两个主要子部分：2.1 低粘性：介绍低粘性在羟丙基甲基纤维素中的重要性，以及低粘性的定义、特性和影响因素。

同时，探讨低粘性如何通过调整合成方法、添加剂等来实现，并对低粘性产生的影响进行分析。

羟丙基甲基纤维素的生产方法：
将精制棉纤维素用碱液在35-40℃处理半小时,压榨
在建筑工业施工过程中，羟丙基甲基纤维素主要用于砌墙，灰泥粉饰，嵌缝等机械化施工中；特别在装饰性施工中，用做粘贴瓷砖、大理石、塑料装饰，粘贴强度高，还可以减少水泥用量。

用于涂料行业中做增稠剂，可使图层光亮细腻，不脱粉，改善流平性能等。

也可应用于建筑材料，涂料工业，合成树脂，陶瓷行业，医药，食品，纺织等领域。

安徽金水桥建材有限公司是年产3000吨羟丙基甲基纤维素(羟丙甲\hpmc纤维素）的高新技术企业。

羟丙基甲基纤维素品型号有kh60和kh75,羟丙基甲基纤维素的粘度有：5万、10万、15万、20万分类；广泛应用于建筑、乳胶涂料、聚氯乙烯、陶瓷以及纺织生产中。

产品质量先进，畅销国内、国际市场，深受用户好评。

公司运用国内首创的工艺技术路线，采用大型卧式釜一步法实现碱化醚化的新工艺路线，同时实现了一次性脱水洗涤，从而降低了成本，提高了产品羟丙基甲基纤维素质量。

公司注重工业卫生、技术安
全与环境保护，制定了详细的安全生产规范，对“三废”和其他污染物进行专门处理，确保员工安全与环境保护。

公司秉持竞争、开放、合作的经营理念，以诚信立业为宗旨，注重技术、质量及服务；以科技创新为动力，追求卓越，创造非凡品质。

我司愿与国内外广大客商真诚合作，共创辉煌！。

生产工艺简介（一）项目生产过程概述：本项目羟丙基甲基纤维素(简称HPMC)生产采用气—固相法，精制棉经粉碎投入醚化反应釜，然后喷50%氢氧化钠溶液，搅拌均匀后加醚化剂，升温升压进行醚化反应，然后放中和釜加酸中和至pH 值为5～7，干燥、粉碎、包装为成品。

该项目年产羟丙基甲基纤维素6000 吨，按年生产300 天，每天生产24h计算，平均每天生产羟丙基甲基纤维素20吨。

（二）各生产工艺步骤详述如下：HPMC 生产所需原料主要为精制棉，来自市场采购的精制棉运至厂内储存在精制棉库内待用。

1、精制棉纤维粉碎(前粉车间)来自仓库的精制棉经人工搬运至前粉车间，在前粉车间内开包后（S1）进入纤维粉碎机切割粉碎至规定细度（70 目），粉碎机内部设有筛网，粉料经筛网筛分，合格细度的粉料靠风力密闭输送至精制棉储料仓，筛网上部粗粉返回重新进行粉碎。

前粉车间设有 4 套粉碎机、4 座料仓，粉碎机为密闭设备，粉碎产生的粉尘（G1）与粉料一并经风力输送至料仓，每座料仓顶部设一台袋式除尘器收集粉尘，捕集下来的纤维粉尘全部回用，4 套除尘器出口废气经管道引至一个20m 排气筒（P1）排放。

2、碱化、醚化(醚化车间)碱化及醚化过程均在反应釜中进行，车间设有 5 套反应釜(一期3 套、二期2 套)、2 套精制棉（固相）称重仓(一期1 套、二期1 套)、2 套液碱(液相)计量罐(一期1 套、二期1 套)、2 套环氧丙烷(液相)计量罐(一期 1 套、二期 1 套)、2 套氯甲烷(液相)计量罐(一期 1 套、二期 1 套)和 2 套回收氯甲烷(液相)计量罐(一期1 套、二期1 套)。

①精制棉投料：精制棉粉料由前粉车间储料仓经密闭管道风力输送至醚化车间称重仓，精制棉称重后经螺旋输送器密闭输送至反应釜投料口，经输送器与投料口之间的密闭软连接投入反应釜中，投料完毕后关闭投料口，将反应釜抽真空至0.098Mpa。

②碱化：来自罐区的50%液碱经密闭管道抽送至醚化车间液碱计量罐，经计量后经管道喷入反应釜，精制棉粉料与碱液质量比控制在1:0.8，碱化反应在常温下进行，控制反应时间在40~60min。

羟丙基甲基纤维素（HPMC）生产工艺反应原理：羟丙基甲基纤维素的生产采用氯甲烷和环氧丙烷作为醚化剂, 其化学反应方程是:Rcell –OH（精制棉）+ NaOH（片碱、氢氧化钠）+ CH3Cl （氯甲烷）+ CH2OCHCH3(环氧丙烷)→Rcell - O - CH2OHCHCH3 （羟丙基甲基纤维素）+ NaCl （氯化钠）+ H2O （水）化学结构式为：工艺流程：精制棉粉碎---化碱---投料---碱化---醚化---溶剂回收及洗涤---离心分离---干燥---粉碎---混料---成品包装1：生产羟丙基甲基纤维素的原料及辅料主要原料为精制棉，辅助材料为氢氧化钠（片碱）、环氧丙烷、氯甲烷、醋酸、甲苯、异丙醇、氮气。

（精制棉粉碎的目的：通过机械能破坏精制棉的聚集态结构，以降低结晶度和聚合度，增加其表面积。

）2：精确计量与原料质量控制在设备一定的前提下，任何主副原材料的质量及加入量和溶剂的浓度比例都直接影响产品的各项指标。

生产过程体系中含有一定量的水，水与有机溶剂并非完全互溶，水的分散度影响碱在体系中分布。

若没有充分搅拌，则对纤维素均匀碱化与醚化不利。

3：搅拌与传质传热纤维素碱化、醚化都是在非均相（利用外力搅拌均匀）条件下进行的。

水、碱、精制棉及醚化剂在溶剂体系中的分散与相互接触是否充分均匀，都会直接影响碱化、醚化效果。

碱化过程搅拌不匀，会在设备底部产生碱结晶而沉淀，上层浓度低碱化不够充分，结果是醚化结束后体系还存在大量自由碱，但是纤维素本身碱化不够充分，产品取代不均匀，从而导致透明度差，游离纤维多，保水性能差，凝胶点也低，PH值偏高。

4：生产工艺（淤浆法生产过程）（1：）向化碱釜内加入规定量的固体碱（790Kg）、水（系统总水量460Kg），搅拌升温至80度恒温40分钟以上，固态碱完全溶解（2：）向反应釜加入6500Kg的溶剂（溶剂中异丙醇与甲苯的比值为15/85左右）；将化好的碱压入反应釜，压碱后向化碱釜喷淋200Kg溶剂以冲洗管道；反应釜降温至23℃，将粉碎精制棉(800Kg)加入，精制棉加入后喷淋600Kg溶剂开始碱化反应。

羟丙基甲基纤维素HPMC生产过程中污染源的控制和废水处理方案一、国内现有羟丙基甲基纤维素HPMC的生产工艺介绍：目前，国内羟丙基甲基纤维素HPMC的生产工艺基本上都是：一步淤浆法，大致的工艺步骤如下：①预处理：就是通过开棉机将精制棉破碎成直径约1-3厘米的精制棉块，然后进入粉碎机，经高速剪切粉碎成60-100目的精制棉粉。

②碱化：粉碎后的精制棉粉在8-10倍混合溶剂的分散体系中，和碱发生碱化作用，生成具有反应活性的碱纤维素。

③醚化：碱纤维素和环氧丙烷、氯甲烷发生醚化反应，通过对反应温度、反应时间和配方的控制，来调节甲氧基和羟丙基取代度的高低，通过对体系环境中氧化剂的含量控制，和精制棉原料的选择来调节产品的黏度高低；采用计算机DCS控制系统，产品质量稳定，工艺性能可靠。

④中和：反应结束后，用酸来中和剩余的碱，使产品的PH值达到规定的要求。

⑤溶剂回收：将中和后的混合体系升温，通过冷凝、冷却回收体系的混合溶剂，回收后的溶剂重复循环利用。

⑥后处理：脱溶后的混合物经过卧式沉降离心机，离心分离，在经过造粒、干燥、混合、包装成为最终产品。

二：羟丙基甲基纤维素生产工艺过程及污染源分析1、纤维素原料的预处理（戈麦斯化工以开松工艺为例）现有的HPMC生产工艺都是将纤维素原料——精制棉，经过开松、粉碎、旋风分离、袋式除尘包装等几个步骤来完成纤维素原料的预处理过程。

1、1方框图：精制棉→开包→开松→粉碎→风送→旋风分离器→袋式除尘器↓↓包装包装1、2该过程的物料平衡：（以“绝干”精制棉为基准）精制棉——→（1000kg斤）开包（≯0.2kg）收率开松(0.1-0.3kg) 99% 粉碎(≯0.3kg一次包装(965kg)二次包装(34kg)尾气(0.1-0.5kg)1、3 过程的污染源分析本工艺过程的主要污染源为粉尘污染，从以上的物料平衡看，粉尘的主要来源是粉碎过程产生的纤维素微小颗粒，造成空气的粉尘污染。

整个预处理工艺过程的开包和粉碎两个步骤的粉尘产生较少，并且能够控制，这主要是因为：①手工的开包过程，速度较慢，并且还未经粉碎，所以人为因素便可控制粉尘的产生。

羟丙基甲基纤维素的增稠原理Hydroxypropyl methylcellulose (HPMC) is a non-ionic cellulose ether derived from natural cellulose. It is commonly used as a thickening agent in various industries, including construction, food, pharmaceuticals, and personal care products. HPMC's thickening ability is based on its unique molecular structure, which allows it to form a network of hydrogen bonds when dissolved in water, thereby increasing the viscosity of the solution.羟丙基甲基纤维素（HPMC）是一种来自天然纤维素的非离子纤维素醚。

它通常被用作各种行业的增稠剂，包括建筑、食品、药品和个人护理产品。

HPMC的增稠能力基于其独特的分子结构，使其能够在水中溶解时形成氢键网络，从而增加溶液的粘度。

In the construction industry, HPMC is widely used as a thickening agent in cement-based materials, such as mortar and tile adhesives. When added to these materials, HPMC acts as a rheology modifier, improving workability, water retention, and sag resistance. Its thickening ability allows for better application and ensures the integrity of the final product.在建筑行业中，HPMC广泛被用作水泥基材料（如灰浆和瓷砖胶）的增稠剂。
