第16章系统节拍定时器
16.1 本章导读

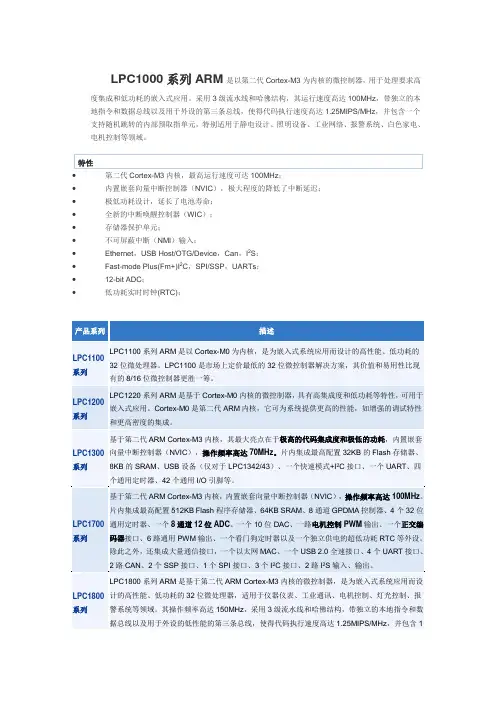

系统节拍定时器（Sys Tick timer）是ARM Cortex-M3内核的组成部分，所有LPC1300系列Cortex-M3微控制器的系统节拍定时器都相同。
16.2 基本配置
系统节拍定时器配置为使用以下寄存器：
1）管脚：系统节拍定时器不使用外部管脚。
2）功率和外设时钟：系统节拍定时器通过Sys Tick控制寄存器（表16.2）使能。
系统节拍定时器时钟可以从系统配置模块的Systick定时器时钟分频器里选择（“SYSTICK时钟分频器寄存器位描述”表），或者可以从系统时钟里选择（表16.2）。
图16.1 系统节拍定时器方框图
名称 访问 地址偏移量
描述 复位值[1] CTRL R/W 0x010
系统定时器控制和状态寄存器 0x0 LOAD R/W 0x014
系统定时器重载值寄存器 0x0 V AL R/W 0x018 系统定时器当前值寄存器
0x0 CALIB RO 0x01C 系统定时器校准值寄存器 0x0000 0004 [1] 复位值只反映使用位中储存的数据。
它不包括保留位的内容。
16.6.1 系统定时器控制和状态寄存器
CTRL 寄存器包含系统节拍定时器的控制信息，并提供状态标志。
表16.2 系统定时器控制和状态寄存器（CTRL - 0xE000 E010）位描述 位 符号 描述 复位值
0 ENABLE 系统节拍计数器使能。
为1时，计数器使能；为0时，计数器禁能 0
1 TICKINT 系统节拍中断使能。
为1时，系统节拍中断使能。
为0时，系统节拍中断禁能。
使能时，在系统节拍计数器倒计数到0时产生中断
0 2 CLKSOURCE 系统节拍时钟源选择。
为1时，选择系统时钟（CPU ）。
为0时，从系统
节拍时钟分频器（SYSTICKDIV ）选择输出时钟作为参考时钟。
在这种情
况下，内核时钟至少必须是参考时钟的2.5倍，否则无法预知计数值
0 15:3 - 保留，用户软件不应向保留位写1，从保留位读出的值未定义
n/a 16 COUNTFLAG 系统节拍计数器标志。
当系统节拍计数器倒计数到0时该标志置位，读取该寄存器时该标志清零
0 31:17 - 保留，用户软件不应向保留位写1，从保留位读出的值未定义 n/a 16.6.2 系统定时器重载值寄存器
系统节拍定时器倒计数到0时，LOAD 寄存器设置为将要装入系统节拍定时器的值。
使用软件将该值装入寄存器，作为定时器初始化的一部分。
如果CPU 或外部时钟运行频率适合用CALIB 值，则可读取CALIB 寄存器的值并用作LOAD 的值。
图16.2 系统定时器重载值寄存器（LOAD – 0xE000 E014）位描述 位 符号 描述 复位值
23:0 RELOAD 该值在系统节拍计数器倒计数到0时装入该计数器 0
31:24 - 保留，用户软件不应向保留位写1，从保留位读出的值未定义
n/a 16.6.3 系统定时器当前值寄存器
当软件读取V AL 寄存器时，它将会返回系统节拍计数器的当前计数值。
表16.3 系统定时器当前值寄存器（VAL – 0xE000 E018）位描述 位 符号 描述 复位值
23:0 CURRENT 读该寄存器会返回系统节拍计数器的当前值。
写任意位都可清零系统节拍计数器和STCTRL 中的COUNTFLAG 位 0
31:24 - 保留，用户软件不应向保留位写1，从保留位读出的值未定义
n/a 16.6.4 系统定时器校准值寄存器
表16.4 系统定时器校准值寄存器（CALIB – 0xE000 E01C ）位描述 位 符号 值 描述 复位值
23:0 TENMS 出厂预设置 0x4
29:24 - 保留，用户软件不应向保留位写1。
从保留位读出的值未定义 n/a
30 SKEW 表示TENMS 的值是否准确。
这会影响Sys Tick 用作软件实时时钟的适用性 0
31 NOREF 表示独立的参考时钟是否可用。
该值为出厂预设值
0 16.7 定时器计数的范例
使用系统节拍定时器需遵循以下规则：
1）用重载值RELOAD 对LOAD 寄存器进行编程，以获取所需的时间间隔。
2）通过写操作对V AL 寄存器清零。
这样能确保定时器使能后可以从LOAD 值开始计数，而不是从任意值开始计数。
下面的例子描述了为不同系统配置选择系统节拍定时器重载值。
所有这些例子所用的中断时间间隔都为10毫秒，这正是系统节拍定时器所要使用的时间间隔，并且没有舍入误差。
系统时钟＝72MHz
取值0x7对CTRL 寄存器进行编程，即选择系统时钟作为时钟源，并使能系统节拍定时器和系统节拍中断。
RELOAD ＝（系统时钟频率×10ms ）－1＝（72MHz ×10ms ）－1＝720000－1＝719999＝0x000AFC7F
系统节拍定时器时钟＝24MHz
取值0x3对CTRL 寄存器进行编程，即选择系统节拍时钟分频器（DIV ＝3）作为时钟源，并使能系统节拍定时器和系统节拍定时器中断。
RELOAD ＝（系统节拍定时器时钟频率×10ms ）－1＝（24MHz ×10ms ）－1＝240000－1＝239999＝0x0003A97F
系统时钟＝12MHz
取值0x7对CTRL寄存器进行编程，即选择系统时钟作为时钟源，并使能系统节拍定时器和系统节拍定时器中断。
这种情况下系统时钟来自IRC时钟。
RELOAD＝（系统时钟频率×10ms）－1＝（12MHz×10ms）－1＝120000－1＝119999＝0x0001D4BF。
