汽车排气系统介绍概述.

图解汽车发动机技术之进排气系统发动机进、排气系统的作用是供给发动机新鲜空气，并将燃烧后的废气排出。

发动机进排气系统直接影响发动机的动力性、经济性及排放性能。

01进气系统进气系统的作用是尽可能多、尽可能均匀地向各缸供给可燃混合气或新鲜空气，保证发动机连续运转。

进气系统通常由空气滤清器、节气门体和进气歧管等部件组成，如下图所示。

空气滤清器的主要作用是滤除空气中的杂质等，让洁净的空气进入气缸。

发动机大多使用干式纸滤芯空气滤清器，它由纸滤芯和滤清器外壳组成，滤清器外壳包括滤清器盖和滤清器外壳底座。

节气门体的作用是控制进入发动机的进气量。

在工作过程中空气中的部分杂质遇热会凝结在节气门体上，会造成怠速抖动，熄火等现象，所以要对节气门体进行定期清洗。

进气歧管是指节气门体之后到气缸盖进气道之前的进气管道。

进气歧管必须将空气尽可能均匀地分配到各气缸，因此进气歧管长度应尽量相等。

02排气系统车辆排气系统是指收集并且排放废气的系统，其主要由排气歧管、排气管、三元催化器、谐振器、消声器、排气尾管等部件组成。

汽车排气系统主要有以下作用：①将废气引到车尾排放，防止有害气体进入驾驶室。

②改善发动机的排放污染，减少对大气的危害。

③降低发动机排放废气的噪声。

1、排气系统的类型排气系统一般有单排气系统和双排气系统两种类型，单排气系统应用于直列式发动机和部分 V型发动机，双排气系统用于V/W型发动机。

•单排气系统直列式发动机在排气行程期间，气缸中的废气经排气门进入排气歧管，再由排气歧管进入排气管、三元催化器和消声器，最后由排气尾管排到大气中，如下图所示。

V型发动机有两个排气歧管，在大多数装配V型发动机的车辆上仍采用单排气系统，即通过一个叉形管将两个排气歧管连接到一个排气管上。

•双排气系统有些 V/W型发动机采用两个单排气系统，即每个排气歧管各自连接一个排气管、三元催化器、谐振器、消声器和排气尾管，这种布置形式称为双排气系统，如下图所示。

排气催化转化系统组成和工作原理嗨，大家好！今天我们要聊的，是个汽车技术方面的“秘密武器”——排气催化转化系统。

别看名字长得像一篇科学论文，实际上它的工作原理和组成一点都不复杂，简单得很，咱们一起来揭开它的神秘面纱吧！1. 排气催化转化系统的基本组成首先，排气催化转化系统其实就像汽车的“净化器”，它的主要任务是把汽车发动机排放出来的有害气体变成对环境无害的气体。

这个系统一般包括三个主要部件：催化转化器、氧传感器和消声器。

1.1 催化转化器催化转化器是这个系统的核心部分，可以说它就像是汽车的“魔法师”，负责将排气中的有害物质转化成无害物质。

催化转化器的外观通常是一个圆筒形的装置，里面装满了催化剂，常见的有铂、钯和铑这三种金属。

它们的作用就是加速化学反应，把那些不友好的一氧化碳、氮氧化物和未燃烧的碳氢化合物变成二氧化碳和氮气。

简而言之，它就是把有害的东西转变成对环境友好的东西。

就像我们把乱七八糟的垃圾，变成干净的回收物一样。

1.2 氧传感器接下来，氧传感器是“眼睛”，负责监测排气中的氧气含量。

它就像是催化转化器的“侦查员”，时刻报告排气系统的状态。

氧传感器的工作原理其实也很简单，就是通过测量排气中氧气的浓度，来帮助发动机控制燃料的混合比例，确保催化转化器能更有效地工作。

这样一来，排放的气体就不会超过环保标准，也不会浪费燃料。

1.3 消声器最后，消声器是排气系统的“安静大师”，它的主要工作就是把排气声降到最低。

你可以把它想象成汽车的“耳机”，帮助你的车在开动时不吵闹。

消声器通过一些复杂的管道和隔音材料，把发动机产生的噪音转化成轻柔的声音，或者干脆把它们“消声”掉。

这样，车主和路人就都能在安静的环境中享受驾车的乐趣了。

2. 排气催化转化系统的工作原理既然了解了系统的主要组成，咱们再来看看它是怎么工作的。

说白了，这个系统的工作就是一个“化学变魔术”的过程。

2.1 从发动机到催化转化器首先，发动机运转时会产生废气，这些废气就像是汽车的“垃圾”。

汽车排气系统设计随着现代社会的汽车普及化，汽车排气系统的设计变得尤为重要。

汽车排气系统不仅需要能够有效排出废气，还需要满足环保要求和提高车辆性能。

本文将从排气系统的基本原理、设计要点和未来发展趋势三个方面来进行探讨。

一、排气系统的基本原理排气系统是指将发动机燃烧后产生的废气排放到汽车外部的系统。

其主要由排气歧管、催化转化器、消声器等组成。

1.排气歧管排气歧管是将多缸发动机各缸废气集中到一起的部件。

其形状和长度的合理设计能够提高汽车的动力输出和燃油经济性。

2.催化转化器催化转化器是用于减少废气中有害成分的装置。

它通过催化作用将一氧化碳、氮氧化物和碳氢化合物等有害物质转化为无害的氮气、水和二氧化碳，并且能够降低排放量，保护环境。

3.消声器消声器用于减少发动机排气系统中的噪声。

其内部设置了多层复杂的波纹管和隔音材料，通过声学原理降低噪音，提供舒适的驾乘环境。

二、排气系统设计的要点成功的汽车排气系统设计应综合考虑排放控制、性能提升和成本效益等方面。

以下是一些设计要点：1.合理匹配排气系统的各个部件应相互匹配，以确保废气排放的畅通和动力输出的最大化。

不同型号的发动机需要根据其特性来设计不同的排气系统。

2.降低排放随着环保要求的提高，汽车排气系统设计需要通过催化转化器等装置，降低有害气体的排放。

同时，也需要考虑汽车的燃油经济性和减少尾气对环境的污染。

3.提升性能通过优化排气系统的设计，可以提高汽车的动力性能和燃油经济性。

合理设计的排气歧管和消声器能够降低排气管阻力，提高发动机功率输出。

4.材料选用排气系统需要耐高温和耐腐蚀的材料来确保长时间的使用寿命。

常见的材料有不锈钢和钛合金，它们既具备耐高温性能又具有良好的抗腐蚀能力。

三、未来发展趋势随着技术的不断进步和环境问题的日益严重，汽车排气系统的设计也将不断发展。

1.混合动力和电动汽车的兴起随着混合动力和电动汽车的兴起，传统发动机的使用将逐渐减少。

未来排气系统设计将更侧重于电动汽车的热管理和废气净化。

汽车排气系统
汽车排气系统是车辆中至关重要的一部分，其功能主要是将引擎燃烧后产生的
废气和废气中的有害物质排出车辆外部。

一辆汽车的排气系统通常由几个基本部分组成，包括排气歧管、消声器、喉管、尾管等。

排气歧管
排气歧管是引擎排气系统的起点，其主要作用是将引擎排出的废气从不同气缸
汇集到一起，并导向后面的排气系统。

排气歧管的形状和设计直接影响着引擎的性能和效率。

消声器
消声器是排气系统中的重要组成部分，其主要作用是减少排气系统产生的噪音。

消声器内部通常装有吸音材料，通过这些材料能够有效地降低排气过程中产生的噪音。

喉管
喉管是排气系统中的一个连接部分，其作用是连接消声器和尾管，将减少噪音
的废气导向到尾管中。

喉管的设计和材质也会影响排气系统的整体性能和效率。

尾管
尾管是排气系统的末端部分，其作用是将消声器中处理过的废气排放到车辆外部。

尾管的形状和设计不仅影响排气系统的效率，还会对车辆的外观造成影响。

总的来说，排气系统在车辆中扮演着至关重要的角色，不仅关系到引擎的性能
和排放，还直接关系到车辆的安全和可靠性。

因此，在日常使用中，应该注意排气系统的维护和保养，确保其正常运行，以保障车辆的正常使用和行驶安全。

日产天籁维修手册七排气系统一、概述日产天籁作为一款豪华轿车，其发动机排气系统起着至关重要的作用。

排气系统主要由排气管、催化器、中段消声器和尾气消声器等组成。

本手册将对日产天籁的七排气系统进行详细介绍，包括系统的组成、工作原理、常见故障及维修方法等，以帮助维修人员更好地理解和处理排气系统相关问题。

二、排气管排气管是连接发动机和排气系统其他组件的重要部分。

它负责将发动机排出的废气引导到催化器，并将尾气排放到后部的尾气消声器。

在维修排气管时，需要注意排气管是否出现漏气、生锈、变形等问题，如果有，应及时更换。

此外，还需检查排气管的固定件是否牢固，以防止松动引起异响。

三、催化器催化器是排气系统中的核心部件，其主要功能是将废气中的有害物质转化为无害物质，以减少对环境的污染。

在进行维修催化器时，需要注意其表面是否有损坏，如裂纹、变形等情况，这可能会影响催化器的正常工作效果。

如果发现催化器故障，应及时更换，并确保新催化器与车辆的匹配性。

四、中段消声器中段消声器一般位于排气管和尾气消声器之间，其主要功能是减少排气系统中产生的噪音。

在维修中段消声器时，需要检查其内部是否有异物积聚，以及探测是否存在漏气现象。

如果发现问题，应及时采取相应的维修措施，例如更换消声器或进行焊接修补。

五、尾气消声器尾气消声器位于排气系统末端，其主要功能是消音和降噪。

在维修尾气消声器时，需要检查其内部是否堵塞，以及外壳是否存在损坏现象。

如果发现问题，应进行及时清洁和更换，以确保尾气消声器的正常工作效果。

六、常见故障及维修方法1. 噪音过大：这可能是由于中段消声器、尾气消声器内部有异物积聚或损坏，或排气管固定件松动等原因引起的。

解决方法是检。

汽车发动机排气系统
汽车发动机排气系统是指收集和排放废气的系统，主要由排气歧管、排气管、消声管、尾管和共鸣器等组成。

排气歧管是连接发动机排气孔的部件，将各缸的排气歧管汇集在一起，使废气能够通过排气管顺利排出。

在设计排气歧管时，会尽可能使每个气缸的排气阻力相同，以保证每个气缸的排气顺畅。

当汽油和空气混合后进入发动机燃烧，会产生高温高压气体推动活塞。

当气体的能量被释放后，对发动机就不再有价值，这些气体就变成了废气，被排出了发动机。

废气从气缸排出后，会立即进入排气歧管，然后通过排气管排出。

催化转化器是排气系统中的重要组成部分，它含有铂、铑、钯等贵金属元素，能够将废气中的有害物质转化为无害物质，如将一氧化碳和碳氢化合物转化为二氧化碳和水，将氮氧化物还原成氮气。

此外，消声管和尾管等部件也起到降低噪音和净化废气的作用。

整个排气系统在设计和制造过程中需要精确控制每个部件的尺寸、形状和材料，以确保废气的排放顺畅、噪音降低以及减少对环境的影响。

汽车排气系统原理
汽车排气系统是指将发动机燃烧后产生的废气从汽车内部引导到车辆外部的系统。

其主要功能是排除废气，降低发动机的压力，提高燃烧效率，并保护环境。

汽车排气系统由多个部件组成，包括排气管、催化器、消声器等。

排气管是将废气从发动机引导到排气系统的管道，通常由不锈钢制成，具有耐高温和抗腐蚀性能。

催化器是位于排气管中的一个装置，通过催化反应将有害气体转化为无害物质，如将一氧化碳转化为二氧化碳。

消声器是排气系统的另一个重要组成部分，用于降低废气产生的噪音。

汽车排气系统的工作原理是基于几个关键过程。

首先，当发动机工作时，燃烧产生的废气通过排气门排出。

排气门会打开并关闭，根据发动机的工作循环控制废气的排放。

然后，废气进入排气管，并经过催化器处理。

在催化器中，废气与催化剂接触反应，将一些有害气体转化为无害物质。

最后，废气通过消声器进行降噪处理，并从排气管排出车外。

排气系统的设计对汽车性能和环境保护起着重要作用。

合理的排气系统能够提高发动机的排放效率，使汽车更加环保，并降低噪音污染。

同时，排气系统的材料选择和结构设计也会影响汽车的性能表现，如提高排气流动性能，减少发动机排气阻力，提高功率输出。

总之，汽车排气系统是确保废气安全排放的关键系统之一。

通
过合理设计和适当维护，可以提高汽车性能，减少污染和噪音排放，为人们提供更加安全和健康的出行环境。

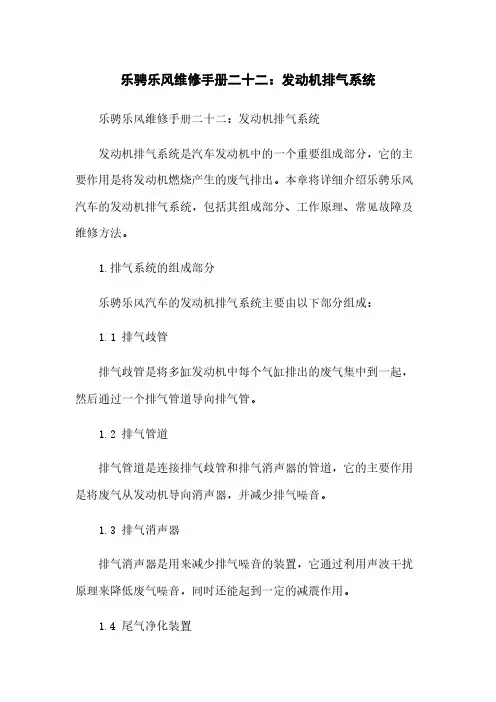

乐骋乐风维修手册二十二：发动机排气系统乐骋乐风维修手册二十二：发动机排气系统发动机排气系统是汽车发动机中的一个重要组成部分，它的主要作用是将发动机燃烧产生的废气排出。

本章将详细介绍乐骋乐风汽车的发动机排气系统，包括其组成部分、工作原理、常见故障及维修方法。

1.排气系统的组成部分乐骋乐风汽车的发动机排气系统主要由以下部分组成：1.1 排气歧管排气歧管是将多缸发动机中每个气缸排出的废气集中到一起，然后通过一个排气管道导向排气管。

1.2 排气管道排气管道是连接排气歧管和排气消声器的管道，它的主要作用是将废气从发动机导向消声器，并减少排气噪音。

1.3 排气消声器排气消声器是用来减少排气噪音的装置，它通过利用声波干扰原理来降低废气噪音，同时还能起到一定的减震作用。

1.4 尾气净化装置尾气净化装置主要用于净化废气中的有害物质，如净化催化剂用于去除一氧化碳、氮氧化物等。

2.排气系统的工作原理乐骋乐风汽车的发动机排气系统按照以下工作原理进行运作：2.1 排气歧管收集废气当发动机工作时，废气通过气缸进气阀打开进入气缸燃烧，燃烧后产生的废气被排气阀打开排出。

这些废气经过排气歧管收集在一起。

2.2 废气经过排气管道收集起来的废气通过排气管道被导向排气消声器。

排气管道需要具备良好的流动性，以保证废气能够顺利排出，同时减少排气阻力。

2.3 废气在排气消声器中减噪废气进入排气消声器后，通过排气消声器内的隔音材料和反射板的反射作用，降低废气的噪音。

2.4 废气经过尾气净化装置净化废气通过尾气净化装置，如净化催化剂，进行净化处理，以减少废气中的有害物质的排放。

3.常见故障及维修方法在使用过程中，乐骋乐风汽车的发动机排气系统可能会出现以下常见故障：3.1 排气歧管漏气排气歧管的连接处或焊接处可能会出现漏气现象，导致废气泄露，影响发动机的工作效率。

维修方法是对漏气处进行密封或更换损坏的排气歧管。

3.2 排气消声器损坏排气消声器在长时间使用后可能会受到振动和高温的影响而损坏。
