H3C网络设备命令行操作基础

H3C命令大全汇总手册网络设备基本连接与调试IP 路由原理实验命令列表配置静态路由目的网段（包括子网长度）及下一跳ip route-static dest-address {mask-length |mask }{interface-typ e interface-number [next-hop-address ]|next-hop-address }显示IP 路由表摘要信息或显示匹配某个目的网段或地址的路由display iprouting-table ip-address [mask |mask-length ]在Windows 系统上查看IP 配置ipconfig使用ACL实验包过滤实验命令列表配置缺省过滤方式packet-filter default deny配置接口的报文过滤功能packet-filter[ipv6|mac]{acl-number|name acl-name}{inbound |outbound}创建ACL并进入相应ACL视图acl[ipv6]{advanced|basic}{acl-number|name acl-name}[mat ch-order{auto|config}]定义一个基本IPv4ACL规则rule[rule-id]{deny|permit}[counting|fragment|logging|s ource{object-group address-group-name|source-address source-wi ldcard|any}|time-range time-range-name|vpn-instance vpn-inst ance-name]定义一个高级IPv4ACL规则rule[rule-id]{deny|permit}protocol[{{ack ack-value|fin fin-value|psh psh-value|rst rst-value|syn syn-value|urg urg-value}|established}|counting|destination{object-group addr ess-group-name|dest-address dest-wildcard|any}|destination-p ort{object-group port-group-name|operator port1[port2]}|{d scp dscp|{precedence precedence|tos tos}}|fragment|icmp-ty pe{icmp-type[icmp-code]|icmp-message}|logging|source{ob ject-group address-group-name|source-address source-wildcard|a ny}|source-port{object-group port-group-name|operator port1 [port2]}|time-range time-range-name|vpn-instance vpn-instanc e-name]显示配置的ACL的信息display acl[ipv6|mac|wlan]{acl-number|all|name acl-name}查看包过滤防火墙的应用情况display packet-filter{interface[interface-type interface-numbe r][inbound|outbound]|zone-pair security[source source-zone -name destination destination-zone-name]}NAT实验命令列表配置地址池nat address-group group-number 在地址池中加入地址address start-addr end-addr 配置地址转换nat outbound acl-number address-group group-number no-pat 配置NAT Servernat server protocol pro-type global global-addr [global-port ]ins ide host-addr [host-port ]查看NAT 会话信息display nat session [source {globalglobal-address |inside insid e-address }][destination dst-address ]HDLC 实验命令列表对广域网的协议进行封装，H3C 路由器的默认封装是PPP link-protocol hdlc。

1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、 language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、 port link-type Access|Trunk|Hybrid 设置端口访问模式7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、 port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan 中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器##################################################################### #################1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、 language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、 ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、 ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router##################################################################### #####################1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、 language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置 :<H3C>reset save ；<H3C>reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。

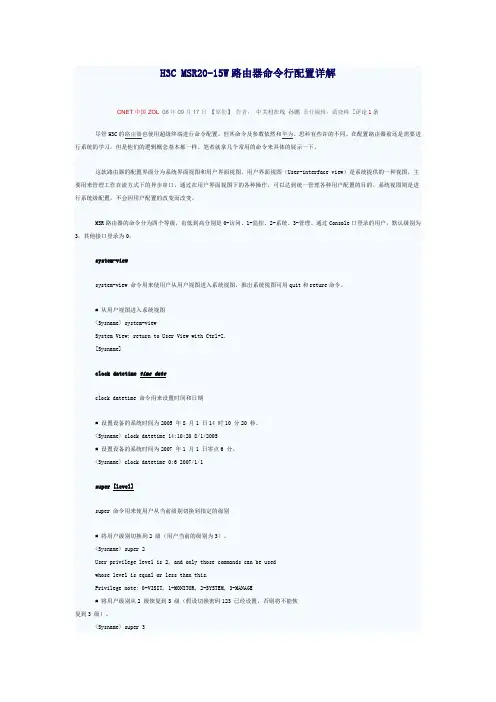

H3C MSR20-15W路由器命令行配置详解CNET中国·ZOL08年09月17日【原创】作者：中关村在线孙鹏责任编辑：蔺晓峰 [评论1条尽管H3C的路由器也使用超级终端进行命令配置，但其命令及参数依然和华为、思科有些许的不同。

在配置路由器前还是需要进行系统的学习，但是他们的逻辑概念基本都一样。

笔者就拿几个常用的命令来具体的展示一下。

这款路由器的配置界面分为系统界面视图和用户界面视图。

用户界面视图（User-interface view）是系统提供的一种视图，主要用来管理工作在流方式下的异步串口。

通过在用户界面视图下的各种操作，可以达到统一管理各种用户配置的目的。

系统视图则是进行系统级配置，不会因用户配置的改变而改变。

MSR路由器的命令分为四个等级，由低到高分别是0-访问、1-监控、2-系统、3-管理。

通过Console口登录的用户，默认级别为3，其他接口登录为0。

system-viewsystem-view 命令用来使用户从用户视图进入系统视图，推出系统视图可用quit和reture命令。

# 从用户视图进入系统视图<Sysname> system-viewSystem View: return to User View with Ctrl+Z.[Sysname]clock datetime time dateclock datetime 命令用来设置时间和日期# 设置设备的系统时间为2005 年8 月1 日14 时10 分20 秒。

<Sysname> clock datetime 14:10:20 8/1/2005# 设置设备的系统时间为2007 年1 月1 日零点6 分。

<Sysname> clock datetime 0:6 2007/1/1super [level]super 命令用来使用户从当前级别切换到指定的级别# 将用户级别切换到2 级（用户当前的级别为3）。

H3C华三交换机基本配置命令大全，别到用的时候找不到了！本期我们一起来学习一下H3C最详细的基础命令。

一、不知道密码，如何恢复出厂设置1、开机启动，Ctrl+B进入bootrom菜单，选择恢复出厂设置。

2、用com线连上电脑，用超级终端进入，然后重启电脑，看提示按ctrl+b 进入bootrom模式，然后按照菜单提示删除flash中的.cfg文件，然后重启就可以了。

二、将Trunk端口添加到vlan中Trunk端口可以允许多个VLAN通过，也就是可以加入多个VLAN，所以Trunk 端口的VLAN加入不可能是一个一个地加，而是采取批量添加的方式进行。

但只能在以太网端口视图下进行配置，配置步骤如表7-11所示。

【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50～100 VLAN中。

1. <H3C> system-view2. System View: return to User View with Ctrl+Z.3. [H3C] interface Ethernet2/0/14. [H3C-Ethernet2/0/1] port trunk permit vlan 2 6 10 50 to 100【示例2】使用undo port trunk permit vlan命令将中继端口Ethernet2/0/1从VLAN 1中删除。

三、H3C交换机基础配置说明1、以太网端口的链路类型Access link：只能允许某一个vlan的untagged数据流通过。

Trunk link：允许多个vlan的tagged数据流和某一个vlan的untagged数据流通过。

Hybrid link：允许多个vlan的tagged数据流和多个vlan的untagged数据流通过。

hybrid link端口可以允许多个vlan的报文发送时不携带标签，而Trunk端口只允许缺省vlan的报文发送时不携带标签。

1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、 language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、 port link-type Access|Trunk|Hybrid 设置端口访问模式7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、 port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器############################################################################### #######1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、 language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、 ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、 ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router############################################################################### ###########1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、 language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置 :<H3C>reset save ；<H3C>reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。

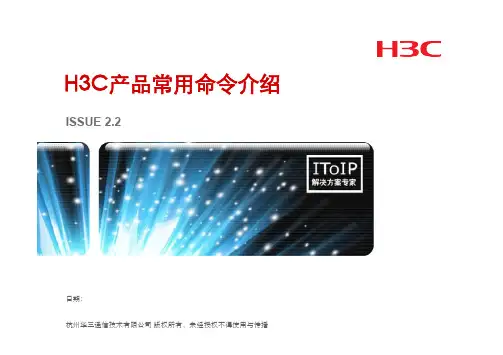

H3C产品常用命令介绍ISSUE 2.2日期：n 了解H3C 产品常用命令n 使用常用命令进行日常网络维护课程目标学习完本课程，您应该能够：n 第一章H3C 设备常用命令速查表n 第二章H3C 设备常用命令详细介绍n 第三章H3C 设备与Cisco 设备常用命令对应表目录display 显示、查看命令display version显示系统版本信息display device显示设备信息display current-configuration显示设备当前生效的配置display saved-configuration显示设备存储介质中保存的起始配置文件display interface显示端口信息display ip routing-table显示路由表信息display cpu-usage显示CPU利用率display memory显示内存利用率display logbuffer显示日志缓冲区的状态和缓冲区记录的日志信息display environment显示设备的温度信息display fan显示内置风扇的工作状态display this显示当前视图下生效的配置信息display users显示终端用户display reboot-type显示系统本次启动信息display vlan[ vlan-id1[ to vlan-id2] | all|显示VLAN的相关信息display diagnostic-information 显示系统运行诊断信息super [level]使用户从当前级别切换到指定的级别super password [level user-level] {simple |cipher}password设置切换用户级别时的密码local-user user-name显示设备当前生效的配置password{ cipher| simple} password设置本地用户的密码service-type {ssh| telnet |terminal}设置用户可以使用的服务类型level level（authorization-attribute level level）设置用户的级别user-interface{ first-num1[ last-num1] | { aux |console|tty|vty} first-num2 [ last-num2 ] }进入单一或多个用户界面视图acl acl-number { inbound| outbound}引用访问控制列表（ACL），对当前用户界面的访问权限进行限制authentication-mode{ none| password| scheme}设置用户使用当前用户界面登录设备时的认证方式idle-timeout minutes [ seconds ]设置用户连接的超时时间screen-length screen-length设置下一屏所显示的行数header login text设置欢迎信息登录相关命令端口配置相关命令interface interface-type interface-number[.subnumber] [ p2mp| p2p ]创建接口或子接口，并进入接口视图ip address ip-address{ mask| mask-length} [ sub]配置接口的主或从IP地址description text设置当前接口的描述信息link-protocol { fr| hdlc| ppp}设置广域网接口的链路层协议fr lmi type{ ansi | nonstandard|q933a }配置帧中继LMI协议类型fr map ip ip-address[ mask] dlci-number[ broadcast]增加一条帧中继的地址映射pvc{ pvc-name[ vpi/vci] | vpi/vci}在ATM接口创建一条PVC或进入PVC视图map ip{ ip-address[ ip-mask] } [broadcast ]为PVC创建IPoA映射port link-mode{ bridge| route }切换以太网接口的工作模式duplex{auto |full|half}设置以太网接口的双工模式speed{10 |100 |1000 |auto}设置以太网接口的速率vlan{ vlan-id1 [to vlan-id2 ]来创建VLAN并进入VLAN视图port interface-list向VLAN中添加一个或一组Access端口port link-type{ access| hybrid| trunk}设置端口的链路类型port trunk permit vlan{ vlan-id-list| all}允许指定的VLAN通过当前Trunk端口interface vlan-interface vlan-interface-id进入指定的VLAN接口视图ip route-static dest-address{ mask| mask-length} next-hop-address [ preference preference-value[ descriptiondescription-text ]配置单播静态路由rip[ process-id ] 创建RIP进程并进入RIP视图[ undo] summary 关闭或使能RIP-2自动路由聚合功能version{ 1| 2}配置全局RIP版本network network-address在指定网段接口上使能RIPospf[process-id| router-id router-id| 启动OSPF进程area area-id创建OSPF区域并进入OSPF区域视图network ip-address wildcard-mask 配置OSPF区域所包含的网段并在指定网段的接口上使能OSPFimport-route protocol [ process-id | all-processes| allow-ibgp] [ cost cost| type type|tag tag| route-policy route-policy-name]配置引入外部路由信息reset ospf[ process-id] process重启指定的OSPF进程路由配置相关命令acl number acl-number[ name acl-name] 创建IPv4 ACL并进入相应IPv4 ACL视图rule[ rule-id] { deny| permit } [ fragment |logging|source{sour-addr sour-wildcard| any} |time-range time-name|定义一个基本IPv4 ACL规则rule[ rule-id] { deny| permit} protocol [ destination{ dest-addrdest-wildcard| any} | destination-port operator port1[port2 ] |dscp dscp| established |fragment| icmp-type{icmp-type icmp-code | icmp-message} |logging|precedence precedence||time-range time-name| tos]定义一个高级IPv4 ACL规则time-range time-name{ start-time to end-time days[ from time1 date1] [ to time2 date2 ] | from time1 date1[ to time2 date2] | to time2 date2 }定义一个时间段，描述一个时间范围display acl{ acl-number| all| name acl-name}显示配置的IPv4 ACL的信息firewall enablefirewall enable{ all| slot slot-number }启用防火墙功能firewall default{ permit| deny}firewall default{ permit| deny} { all| slot slot-number}配置缺省过滤方式firewall packet-filter{ acl-number| name acl-name} { inbound| outbound} 配置接口的IPv4报文过滤功能ACL配置相关命令traffic classifier tcl-name[ operator{ and| or } ]定义一个类并进入类视图if-match [not ]match-criteria定义匹配指定匹配规则的所有报文的规则traffic behavior behavior-name定义一个流行为并进入流行为视图queue af bandwidth{ bandwidth| pct percentage }配置类进行确保转发（Assured-forwarding），并配置类可确保的最小带宽queue ef bandwidth{ bandwidth[ cbs burst ] | pct percentage [ cbs-ratio ratio] }加速转发（Expedited-forwarding），报文进入绝对优先级队列，并配置最大带宽qos policy policy-name定义一个策略并进入策略视图classifier tcl-name behavior behavior-name在策略中为类指定采用的流行为qos apply policy policy-name{ inbound| outbound}在接口或PVC应用关联的策略qos max-bandwidth bandwidth配置接口最大可用带宽qos reserved-bandwidth pct percent设置最大预留带宽占可用带宽的百分比QoS配置相关命令其他常用维护命令undo删除某项配置，或取消、关闭某项功能reset saved-configuration清除启动配置文件reset counters interface 清除接口统计信息remove slot 热插拔单板reboot重启系统/单板quit退出当前视图，返回至前一视图return返回用户视图目录n第一章H3C设备常用命令表n第二章H3C设备常用命令详细介绍n第三章H3C设备与Cisco设备常用命令对应表display versionH3C Comware Platform SoftwareComware Software, Version5.20, Release 1719P01, StandardCopyright (c) 2004-2009 Hangzhou H3C Tech. Co., Ltd. All rights reserved.H3C MSR50-40uptime is 1 week, 2 days, 18 hours, 19 minutesLast reboot 2009/05/23 23:32:15System returned to ROM By <Reboot> Command.CPU type: FREESCALE MPC8541 833MHz512M bytes DDR SDRAM Memory4M bytes Flash MemoryPcb Version: 3.0Logic Version: 2.0Basic BootROM Version: 3.06Extended BootROM Version: 3.06[SLOT 0]CON (Hardware)3.0, (Driver)1.0, (Cpld)2.0[SLOT 0]AUX (Hardware)3.0, (Driver)1.0, (Cpld)2.0[SLOT 0]GE0/0(Hardware)3.0, (Driver)1.0, (Cpld)2.0[SLOT 0]GE0/1(Hardware)3.0, (Driver)1.0, (Cpld)2.0[SLOT 5]FIC-1ATM-OC3(Hardware)2.0, (Driver)1.0, (Cpld)1.0[SLOT 6]FIC-1ATM-OC3(Hardware)2.0, (Driver)1.0, (Cpld)1.0[SLOT 11]FIX-SNDE (Hardware)3.0, (Driver)2.0, (Cpld)2.0通过display version显示的内容，我们可以了解到如下信息：1、这台设备的操作系统（即软件）主版本号是5.20，小版本号为1719P01，属于标准版软件。

H3C路由器配置命令表H3C路由器配置命令表1·路由器基本配置命令1·1 接口配置命令●interface <interface_name>: 进入接口配置模式●ip address <ip_address> <subnet_mask>: 设置接口IP地质和子网掩码●description <description>: 给接口添加描述信息1·2 路由配置命令●ip route <destination_network> <subnet_mask> <next_hop>: 配置路由●ip default-gateway <default-gateway_address>: 配置默认网关●ip routing: 开启路由功能1·3 主机名与域名配置命令●hostname <hostname>: 设置路由器主机名●domn-name <domn_name>: 设置路由器域名●enable password <password>: 设置访问特权模式的密码●line vty 0 4、进入VTY线路配置模式●login: 启用登录验证●password <password>: 设置VTP登录密码●exit: 退出线路配置模式2·协议配置命令2·1 静态路由配置命令●ip route-static <destination_network><subnet_mask> <next_hop>: 配置静态路由2·2 动态路由配置命令●router rip: 进入RIP路由配置模式●network <network_address>: 配置本地网络●router ospf <process_id>: 进入OSPF路由配置模式●network <network_address> <subnet_mask> area <area_id>: 配置本地网络●router bgp <AS_number>: 进入BGP路由配置模式●network <network_address> mask<subnet_mask>: 配置本地网络●neighbor <neighbor_address> remote-as<AS_number>: 配置BGP邻居3·安全配置命令3·1 访问控制列表（ACL）配置命令●access-list <acl_number> {permit ---●deny} <protocol> <source_ip> <destination_ip>: 配置ACL规则●interface <interface_name>●inbound----outbound ip access-group<acl_number>: 将ACL应用于接口的进或出方向3·2 密码和认证配置命令●enable secret <password>: 设置特权模式密码●username <username> password <password>: 创建本地用户名和密码4·网络地质转换（NAT）配置命令4·1 静态NAT配置命令●interface <inside_interface>●nat static <inside_local_ip><outside_global_ip>4·2 动态NAT配置命令●interface <inside_interface>●nat dynamic <outside_interface>5·本地管理配置命令5·1 SSH配置命令●rsa local-key-pr create: RSA密钥对●ssh server enable: 启用SSH服务器●ssh user <username> authentication-type password: 设置SSH用户身份验证方式为密码●user-interface vty 0 4、进入VTY用户界面配置模式●authentication-mode aaa: 设置认证模式为AAA●protocol inbound ssh: 允许SSH访问5·2 SNMP配置命令●snmp-agent sys-info version <version>: 设置SNMP版本●snmp-agent community read <community_name>: 配置SNMP读社区字符串附件：本文档不涉及附件。

H3C路由器配置命令H3C路由器是一种高性能的企业级路由器，它提供了丰富的配置命令，方便管理员对网络进行管理和优化。

本文将介绍如何使用H3C路由器的配置命令进行基本的网络配置。

登录路由器在配置H3C路由器之前，我们首先需要通过以下步骤登录路由器：1.首先，打开SSH客户端，如PuTTY。

2.输入路由器的IP地址和端口号。

3.输入用户名和密码，进行身份验证。

4.成功登录后，我们将进入路由器的命令行界面。

基本配置命令配置主机名在H3C路由器上配置主机名可以方便我们标识和管理设备。

使用以下命令可以配置主机名：[Router]system-view[Router]interface vlan-interface 1[Router-Vlan-interface1]description Management VL AN[Router-Vlan-interface1]ip address 192.168.0.1 25 5.255.255.0[Router-Vlan-interface1]quit[Router]quit配置路由配置路由是H3C路由器的核心功能之一。

使用以下命令可以配置静态路由：[Router]system-view[Router]interface gigabitethernet 0/0/1[Router-GigabitEthernet0/0/1]ip address 192.168.1.1 255.255.255.0[Router-GigabitEthernet0/0/1]quit[Router]ip route-static 0.0.0.0 0.0.0.0 192.168.1. 254配置接口H3C路由器支持多种接口类型，如以太网接口、VLAN接口等。

以下是配置以太网接口的示例命令：[Router]system-view[Router]interface gigabitethernet 0/0/1[Router-GigabitEthernet0/0/1]port link-type acces s[Router-GigabitEthernet0/0/1]port default vlan 10 [Router-GigabitEthernet0/0/1]quit配置ACL配置访问控制列表(Access Control List，ACL)可以限制网络流量。

H3C交换机基础配置命令详解交换机的配置华为与H3C比较类似，这里面我们今天就来了解下，基础的配置命令，大家可以重点看下vlan的划分，这个在项目应用中较多。

一、基本配置<H3C> //用户直行模式提示符,用户视图<H3C>system-view //进入配置视图[H3C] sysname xxx //设置主机名成为xxx这里使用修改特权用户密码一、用户配置<H3C>system-view[H3C]super passwordH3C //设置用户分级密码[H3C]undo superpassword //删除用户分级密码[H3C]localuser bigheap 1234561 //Web网管用户设置,1（缺省）为管理级用户,缺省admin,admin[H3C]undo localuserbigheap //删除Web网管用户[H3C]user-interface aux0 //只支持0[H3C-Aux]idle-timeout 250 //设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-Aux]undoidle-timeout //恢复默认值[H3C]user-interface vty0 //只支持0和1[H3C-vty]idle-timeout 250 //设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-vty]undoidle-timeout //恢复默认值[H3C-vty]set authentication password123456 //设置telnet密码,必须设置[H3C-vty]undo set authenticationpassword //取消密码[H3C]displayusers //显示用户[H3C]displayuser-interface //用户界面状态三、VLAN配置[H3C]vlan 2 //创建VLAN2[H3C]undo vlanall //删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除[H3C-vlan2]port Ethernet 0/4 to Ethernet0/7 //将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口[H3C-vlan2]port-isolateenable //打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能[H3C-Ethernet0/4]port-isolate uplink-portvlan 2 //设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置[H3C]display vlanall //显示所有VLAN的详细信息S1550E支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个user-group,不属于同一个user-group的端口不能互相通信[H3C]user-group20 //创建user-group 20,默认只存在user-group 1[H3C-UserGroup20]port Ethernet 0/4 toEthernet 0/7 //将4到7号端口加入到VLAN20中,初始时都属于user-group 1中[H3C]display user-group20 //显示user-group 20的相关信息四、交换机IP配置[H3C]vlan 20 //创建vlan[H3C]management-vlan 20 //管理vlan[H3C]interface vlan-interface20 //进入并管理vlan20[H3C]undo interface vlan-interface20 //删除管理VLAN接口[H3C-Vlan-interface20]ip address192.168.1.2 255.255.255.0 //配置管理VLAN接口静态IP地址(缺省为192.168.0.234) [H3C-Vlan-interface20]undo ipaddress //删除IP地址[H3C-Vlan-interface20]ip gateway192.168.1.1 //指定缺省网关(默认无网关地址)[H3C-Vlan-interface20]undo ip gateway[H3C-Vlan-interface20]shutdown //关闭接口[H3C-Vlan-interface20]undoshutdown //开启[H3C]display ip //显示管理VLAN接口IP的相关信息[H3C]display interface vlan-interface20 //查看管理VLAN的接口信息<H3C>debuggingip //开启IP调试功能<H3C>undo debugging ip五、DHCP客户端配置[H3C-Vlan-interface20]ip addressdhcp-alloc // 管理VLAN接口通过DHCP方式获取IP地址[H3C-Vlan-interface20]undo ip addressdhcp-alloc // 取消[H3C]display dhcp //显示DHCP客户信息<H3C>debuggingdhcp-alloc //开启DHCP调试功能<H3C>undo debugging dhcp-alloc六、端口配置[H3C]interface Ethernet0/3 //进入端口[H3C-Ethernet0/3]shutdown //关闭端口[H3C-Ethernet0/3]speed100 //速率可为10,100,1000和auto(缺省)[H3C-Ethernet0/3]duplexfull //双工,可为half,full和auto(缺省) 光口和汇聚后不能配置[H3C-Ethernet0/3]flow-control //开启流控,默认为关闭[H3C-Ethernet0/3]broadcast-suppression20 //设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响[H3C-Ethernet0/3]loopbackinternal //内环测试[H3C-Ethernet0/3]loopbackexternal //外环测试,需插接自环头,必须为全双工或者自协商模式[H3C-Ethernet0/3]port link-typetrunk //设置链路的类型为trunk,可为access(缺省),trunk[H3C-Ethernet0/3]port trunk pvid vlan20 //设置20为该trunk 的缺省VLAN,默认为1(trunk线路两端的PVID必须一致) [H3C-Ethernet0/3]port access vlan20 //将当前access端口加入指定的VLAN[H3C-Ethernet0/3]port trunk permit vlanall //允许所有的VLAN通过当前的trunk端口,可多次使用该命令[H3C-Ethernet0/3]mdiauto //设置以太端口为自动监测,normal(缺省)为直通线,across为交叉线[H3C]link-aggregation Ethernet 0/1 toEthernet 0/4 //将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚[H3C]undo link-aggregation Ethernet0/1 //删除该汇聚组[H3C]link-aggregation modeegress //配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为ingress,egress和both,缺省为both[H3C]monitor-port Ethernet0/2 //将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变[H3C]mirroring-port Ethernet 0/3 toEthernet 0/4 both //将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文[H3C]display mirror[H3C]display interface Ethernet 0/3<H3C>resetcounters //清除所有端口的统计信息[H3C]display link-aggregation Ethernet0/3 //显示端口汇聚信息[H3C-Ethernet0/3]virtual-cable-test //诊断该端口的电路状况七、集群配置S2100只能作为成员交换机加入集群中,加入后系统名改为'集群名_成员编号.原系统名'的格式.即插即用功能通过两个功能实现: 集群管理协议MAC组播地址协商和管理VLAN协商[H3C]cluster enable //启用群集功能,缺省为启用[H3C]cluster //进入群集视图[H3C-cluster]administrator-address H-H-Hname switch H-H-H为命令交换机的MAC，加入switch集群[switch_1.H3C-cluster]undoadministrator-address //退出集群[H3C]displaycluster //显示集群信息[H3C]management-vlan2 //集群报文只能在管理VLAN中转发,同一集群需在同一个管理VLAN中,需在建立集群之前指定管理VLAN八、QOS优先级配置QoS配置步骤：设置端口的优先级,设置交换机信任报文的优先级方式,队列调度,端口限速[H3C-Ethernet0/3]priority7 //设置端口优先级为7,默认为0[H3C]priority-trustcos //设置交换机信任报文的优先级方式为cos(802.1p优先级,缺省值),还可以设为dscp方式(dscp优先级方式) [H3C]queue-scheduler hq-wrr 2 4 68 //设置队列调度算法为HQ-WRR(默认为WRR),权重为2,4,6,8[H3C-Ethernet0/3]line-rate inbound29 //将端口进口速率限制为2Mbps,取1-28时,速率为rate*8*1024/125,即64,128,192...1.792M;29-127时,速率为(rate-27)*1024,即2M,3M,4M...100M,千兆时可继续往下取,128-240时,速率为(rate-115)*8*1024,即104M,112M,120M...1000M[H3C]displayqueue-scheduler //显示队列调度模式及参数[H3C]displaypriority-trust //显示优先级信任模式九、系统管理[H3C]mac-address blackhole H-H-H vlan1 //在VLAN1中添加黑洞MAC[H3C]mac-address static H-H-H interfaceEthernet 0/1 vlan 1 //在VLAN1中添加端口一的一个mac[H3C]mac-address timer aging500 //设置MAC地址表的老化时间为500s[H3C]display mac-address[H3C]display arp[H3C]mac-address port-binding H-H-Hinterface Ethernet 0/1 vlan 1 配置端口邦定[H3C]display mac-address port-binding[H3C]display saved-configuration[H3C]display current-configuration<H3C>save[H3C]restoredefault //恢复交换机出厂默认配置,恢复后需重启才能生效[H3C]display version<H3C>reboot[H3C]display device[H3C]sysname bigheap[H3C]info-centerenable //启用系统日志功能,缺省情况下启用[H3C]info-center loghost ip192.168.0.3 //向指定日志主机(只能为UNIX或LINUX,不能为Windows)输出信息,需先开启日志功能,缺省关闭[H3C]info-center loghost level8 //设置系统日志级别为8,默认为5.级别说明:1.emergencies 2.alerts 3.critical4.errors 5.warnings 6.notifications rmational 8.debugging<H3C>terminaldebugging //启用控制台对调试信息的显示,缺省控制台为禁用<H3C>terminallogging //启用控制台对日志信息的显示,缺省控制台为启用<H3C>terminaltrapping //启用控制台对告警信息的显示,缺省控制台为启用[H3C]displayinfo-center //显示系统日志的配置和缓冲区记录的信息[H3C]displaylogbuffer //显示日志缓冲区最近记录的指定数目的日志信息[H3C]displaytrapbuffer //显示告警缓冲区最近记录的指定数目的日志信息<H3C>resetlogbuffer //清除日志缓冲区的信息<H3C>resettrapbuffer //清除告警缓冲区的信息十、网络协议配置NDP即是邻居发现协议,S1550E只能开启或关闭NDP,无法配置,默认有效保留时间为180s,NDP报文发送的间隔60s[H3C]ndp enable //缺省情况下是开启的[H3C-Ethernet0/3]ndpenable //缺省情况下开启[H3C]display ndp //显示NDP配置信息[H3C]display ndp interface Ethernet0/1 //显示指定端口NDP 发现的邻居信息<H3C>debugging ndp interface Ethernet0/1// HABP协议即HuaweiAuthentication Bypass Protocol,华为鉴权旁路协议,是用来解决当交换机上同时配置了802.1x和HGMPv1/v2时,未经授权和认证的端口上将过滤HGMP报文,从而使管理设备无法管理下挂的交换机的问题。

H3C路由器配置命令表H3C路由器配置命令表1. 登录路由器打开终端软件，通过SSH或Telnet等方式登录路由器。

查看连接路由器的IP地址，并使用相应的登录命令。

登录命令示例：```telnet 192.168.1.1```2. 基本配置配置路由器的基本信息，包括主机名、域名、设备密码等。

主机名配置命令示例：```sysname Router```域名配置命令示例：```ip domn nam```设备密码配置命令示例：```password level 3 password123```3. 网络接口配置配置路由器的各个网络接口，包括IP地址、接口描述、接口状态等。

配置接口IP地址命令示例：```interface GigabitEthernet0/0/1ip address 192.168.1.1 255.255.255.0```配置接口描述命令示例：```interface GigabitEthernet0/0/1description LAN 1```配置接口状态命令示例：```interface GigabitEthernet0/0/1shutdown```4. 静态路由配置配置静态路由，指定路由器的下一跳地址。

配置静态路由命令示例：```ip route-static 10.0.0.0 255.0.0.0 192.168.2.1```5. 动态路由配置配置动态路由，使路由器能够自动学习并转发路由信息。

启用动态路由命令示例：```router ripnetwork 192.168.0.0```配置邻居关系命令示例：```ipv6 rip 1 enableipv6 rip 1 neighbor 2001:db8::1 GigabitEthernet0/0/1 ```6. ACL配置配置访问控制列表（ACL），用于控制数据包的转发。

创建ACL命令示例：```acl number 2001rule 10 permit ip source 192.168.1.0 0.0.0.255```将ACL应用到接口命令示例：```interface GigabitEthernet0/0/1traffic-filter acl 2001 outbound```7. NAT配置配置网络地址转换（NAT），用于实现内部私有IP地址与外部公有IP地址之间的映射。

H3CS7503基本操作命令1. 配置OLT接口vlan [H3C]interface Olt 2/0/1[H3C -Olt2/0/1] port hybrid vlan 1 to 4094 tagged (或untagged)2. 创建ONU逻辑接口 [H3C]interface Olt 2/0/1[H3C -Olt2/0/1]using onu 1 to 32 （假设此OLT接口使用了1分32的分光器,）Please wait...Done. [H3C -Olt2/0/1]3. 配置ONU设备MAC地址和ONU逻辑接口绑定 [H3C] interface onu 2/0/1:1[H3C-Onu2/0/1:1] bind onuid 00e0-fc70-2d6d4. 配置ONU逻辑接口为trunk模式 [H3C] interface onu 2/0/1:1[H3C-Onu2/0/1:1] port link-type trunk5. 配置ONU逻辑接口PVID (ONU上行PON口打vlan标签) [H3C] interface onu 2/0/1:1[H3C-Onu2/0/1:1] port trunk pvid vlan 26.配置ONU PON接口的上行带宽 [H3C] interface onu 2/0/1:1[H3C-Onu2/0/1:1] upstream-sla maximum-bandwidth 16007. 配置ONU PON接口的下行带宽 [H3C] interface onu 2/0/1:1[H3C-Onu2/0/1:1] bandwidth downstream max-bandwidth 20008. 配置ONU以太网uni接口的上行带宽[H3C] interface onu 2/0/1:1 [H3C-Onu2/0/1:1] uni 1 port-policy inbound cir 10249. 配置ONU以太网uni接口的上行带宽[H3C] interface onu 2/0/1:1 [H3C-Onu2/0/1:1] uni 1 port-policy inbound cir 102410. 配置ONU以太网uni接口端口隔离 [H3C] interface onu 2/0/1:1 [H3C-Onu2/0/1:1] uni 1 port-isolate 11. 配置ONU以太网uni接口打vlan标签[H3C] interface onu 2/0/1:1 [H3C-Onu2/0/1:1] uni 1 vlan-mode tag pvid 10112. 配置上行GE接口协商模式 [H3C] interface G 2/1/1 [H3C-Gigabit 2/1/1] speed 1000 [H3C-Gigabit 2/1 /1] duplex full13. ONU注册信息显示 [H3C] display onuinfo slot 214. 查询ONU注册、注销命令[H3C] display onu-event interface onu 2/0/8:1 Date Time ONU Event ONU Status 2006/06/28 13:57:03 Registration Up 2006/06/28 13:57:06 Deregist ration Down15. 重启ONU[H3C] interface onu 2/0/8:1 [H3C-Onu2/0/8:1] reboot onu16. 配置设备名称 [H3C]sysname HTSM [HTSM]17. 配置管理接口，管理vlan[H3C]vlan 4 （假设vlan 4 为管理vlan）H3C-vlan3]quit[H3C] interface GigabitEthernet 1/1/1 [H3C –Giga1/1/1]port link-type trunk [H3C –Giga1/1/1]port trunk permit vlan 4 [H3C –Giga1/1/1]quit [H3C]上行接口如果直接接电脑，需要配置上行接口为access模式 [H3C] interface GigabitEthernet 1/1/1 [H3C –Giga1/1/1]port link-type access [H3C –Giga1/1/1]port access vlan 4 [H3C –Giga1/1/1]quit18. 配置设备管理IP地址，网关 [H3C] interface Vlan-interface 4 [H3C -Vlan-interface4]%Oct 14 14:18:59:276 2009 H3C IFNET/4/LINK UPDOWN: Vlan-interface4 001: link status is UP[H3C -Vlan-interface4] ip address 24 %Oct 14 14:19:08:283 2009 H3C IF NET/4/UPDOWN: Line protocol on the interface Vlan-interface4 is UP [H3 C -Vlan-interface4] quit[H3C] ip route-static19. 配置DHCP [H3C] dhcp enable[H3C] dhcp server ip-pool 1[Abiao-dhcp-pool-1] network 24[Abiao-dhcp-pool-1] gateway-list [Abiao-dhcp-pool-1] dns [Abiao-dhcp-pool-1] quit [H3C] interface Vlan-interface 1 [H3C -Vlan-interface4] ip address20. 配置OSPF [H3C] ospf[Abiao-ospf-1] area[Abiao-ospf-1-area- network [Abiao-ospf-1-area- area[Abiao-ospf-1-area- network [Abiao-ospf-1-area- quit [Abiao-ospf-1] qui t21. 配置telnet登陆账号及telnet服务 [H3C_OLT_LCGY] telnet server enable % Start Telnet server [H3C_OLT _LCGY][H3C_OLT_LCGY] local-user admin （管理员户）New local user added. [H3C_OLT_LCGY-luser-admin] password simple h3c [H3C_OLT_LCGY-luse r-admin] service-type telnet[H3C_OLT_LCGY-luser-admin] authorization-attribute level 3 [H3C_OLT_LCGY-luser-admin] quit [H3C_OLT_LCGY][H3C_OLT_LCGY] user-interface vty 0 4[H3C_OLT_LCGY_vty_0_4] authentication mode scheme [H3C_OLT_LCGY _vty_0_4] quit [H3C_OLT_LCGY]22. 配置ACL访问控制列表举例：禁止通过ONU1 设备接入的客户端访问Server （ IP 地址为 [H3C] acl number 3000[H3C-acl-standard-3000] rule 10 deny ip source any destination[H3C-acl-standard-3000] quit [H3C] traffic classifier c_1[H3C-classifier-c_1] if-match acl 3000 [H3C-classifier-c_1]quit [H3C] traffi c behavior b_1 [H3C-behavior-b_1] filter deny [H3C-behavior-b_1] quit [ H3C] qos policy p_1[H3C-qospolicy-p_1] classifier c_1 behavior b_1 [H3C-qospolicy-p_1] quit [H3C] interface Onu 1/0/1:1[H3C-Onu1/0/1:1] qos apply policy p_1 inbound23. 配置网管snmp参数 [H3C_OLT_LCGY]snmp-agent[H3C_OLT_LCGY]snmp-agent community read noc-911 acl 2000 [H3C_OL T_LCGY]snmp-agent community write noc-007 acl 2000 [H3C_OLT_LCGY] snmp-agent sys-info version all [H3C_OLT_LCGY]snmp-agent trap enable[H3C_OLT_LCGY]snmp-agent target-host trap address udp-domain para ms securityname security v1 [H3C_OLT_LCGY]24. 创建vlan[H3C_OLT_LCGY]vlan allPlease wait.................................................................... ................ Done. [ H3C_OLT_LCGY]25. 配置在OLT接口上打外层标签功能（QinQ）举例：对于内层标签10，打上外层标签1000 [ProviderA] interface olt 1/0/1 [ProviderA-Olt1/0/1] port link-type hybrid[ProviderA-Olt1/0/1] port hybrid vlan 10 1000 tagged [ProviderA-Olt1/0/1] qinq vid 1000[ProviderA-Olt1/0/1-vid-1000] raw-vlan-id inbound 10 [ProviderA-Olt1/0/1 -vid-1000] quit[ProviderA] interface gigabitethernet 1/1/1[ProviderA-GigabitEthernet1/1/1] port link-type trunk [ProviderA-GigabitE thernet1/1/1] port trunk permit vlan 100026. 保存配置[H3C_OLT_LCGY]quit saveThe current configuration will be written to the device. Are you sure? [Y/ N]:yPlease input the file name(*.cfg)[flash:/startup.cfg](To leave the existing filename unchanged, press the enter key): Validati ng file. Please wait...............Saved the current configuration to mainboard device successfully. Confi guration is saved to device successfully.27. ONU 4 端口对上行报文打上同样vlan标签，且进行vlan隔离配置# interface Onu2/0/1:1bind onuid 0023-8971-edf3uni 1 port-isolateuni 2 port-isolateuni 3 port-isolateuni 4 port-isolateport link-type trunkport trunk pvid vlan 228. ONU升级命令[ProviderA] interface olt 1/0/1[ProviderA-Olt1/0/1] update onu filename file.app。

#sysname xxxxxx 配置设备名称#super password cipher xxxxxx 配置超级密码(类似CISCO ENABLE密码) #telnet server enable 开启TELNET 服务#Telnet 配置# 创建本地用户guest，并进入本地用户视图。

[H3C] local-user guest# 设置本地用户的认证口令为明文方式，口令为123456。

[H3C-luser-guest] password cipher 123456# 设置VTY用户的服务类型为Telnet。

[H3C-luser-guest] service-type telnet level 1[H3C-luser-guest] quit# 进入VTY0用户界面视图。

[H3C] user-interface vty 0 4# 设置通过VTY0口登录交换机的Telnet用户进行Scheme认证。

[H3C-ui-vty0] authentication-mode scheme# 设置从VTY0用户界面登录后可以访问的命令级别为1级。

[H3C-ui-vty0] user privilege level 1# 设置VTY0用户界面支持Telnet协议。

[H3C-ui-vty0] protocol inbound telnet# 设置VTY0用户界面的超时时间为5分钟。

[H3C-ui-vty0] idle-timeout 5 0VLAN 配置[H3C] vlan 2# 指定VLAN2的描述字符串为home。

[H3C-vlan2] description home# 向VLAN2中加入端口Ethernet1/0/1和Ethernet1/0/2。

[H3C-vlan2] port Ethernet 1/0/1 Ethernet 1/0/2# 创建VLAN3并进入其视图。

[H3C-vlan2] vlan 3# 向VLAN3中加入端口Ethernet1/0/3和Ethernet1/0/4。

H3C命令行操作手册目录第1章命令行接口简介 ........................................................................................................... 1-11.1 命令行接口简介................................................................................................................. 1-11.2 命令行分级 ........................................................................................................................ 1-11.2.1 用户级别切换.......................................................................................................... 1-21.2.2 配置指定视图中指定命令的级别............................................................................. 1-51.3 命令行视图 ........................................................................................................................ 1-61.4 命令行特性 ........................................................................................................................ 1-91.4.1 命令行在线帮助 ...................................................................................................... 1-91.4.2 命令行显示特性 .................................................................................................... 1-101.4.3 历史命令记录功能................................................................................................. 1-111.4.4 命令行错误信息 .................................................................................................... 1-111.4.5 命令行编辑功能 .................................................................................................... 1-12第1章命令行接口简介1.1 命令行接口简介命令行接口是交换机与用户之间的交互界面。

H3C配置经典全面教程(H3C路由器是一款功能强大且性能稳定的网络设备，经常被用作企业级网络中的核心设备。

本文将为您介绍H3C路由器的经典配置教程，帮助您更好地理解和使用这一设备。

1.连接到H3C路由器首先，您需要通过网线将电脑与H3C路由器连接起来。

确保网线连接正常，然后打开电脑上的终端仿真软件，如SecureCRT或PuTTY。

在软件中选择正确的串口号和波特率，点击连接按钮，即可与路由器建立连接。

2.进入路由器的命令行界面成功连接到路由器后，会出现一个登录提示符。

输入用户名和密码，按回车键确认。

默认情况下，H3C路由器的用户名和密码均为admin。

3.查看和修改路由器的基本配置在进入命令行界面后，可以输入一系列命令来查看和修改路由器的基本配置。

以下是一些常用的命令：- 查看路由器的配置信息：display current-configuration- 查看和修改路由器的主机名：display current-configuration ，include hostname / sysname [hostname]- 查看和配置路由器的IP地址：display current-configuration ，include interface [interface-name] / ip address [ip-address] [subnet-mask]- 查看和配置路由器的静态路由：display current-configuration ，include ip route-static [destination-network-address] [subnet-mask] [next-hop-ip-address]4.配置和管理VLANVLAN是虚拟局域网的缩写，用于将物理网络划分为逻辑上独立的多个虚拟网络。

以下是配置和管理VLAN的一些常用命令：- 创建VLAN：vlan [vlan-id]- 删除VLAN：undo vlan [vlan-id]- 查看VLAN信息：display vlan- 将端口加入VLAN：interface [interface-name] / port link-type access / port-link-type hybrid / port hybrid pvid vlan[vlan-id] / port hybrid untagged vlan [vlan-id]5.配置和管理静态路由静态路由是手动配置的路由项，用于指定数据包从一个网络到另一个网络的路径。

H3C交换机基本配置命令明细1：配置登录用户，口令等//用户直行模式提示符,用户视图system-view //进入配置视图[H3C] //配置视图(配置密码后必须输入密码才可进入配置视图)[H3C] sysname //设置主机名成为这里使用修改特权用户密码system-view[H3C]super password level 3 cipher/simple //设置本地登录交换机命令[H3C] aaa //进入aaa认证模式定义用户账户[H3C-aaa] local-user duowan password cipher duowan[H3C-aaa] local-user duowan level 15[H3C-aaa] local-user duowan service-type telnet terminal ssh //有时候这个命令是最先可以运 //行的，上边两个命令像password，level都是定义完vty 的 // authentication-mode aaa后才出现[H3C-aaa] quit[H3C] user-interface vty 0 4 //当时很奇怪这个命令就是找不到，最后尝试了几次才能运行[H3C-ui-vty0-4] authentication-mode aaa[H3C-ui-vty0-4] quit单独设置远程登录账户：system-view[H3C]user-interface vty 0 4[H3C-ui-vty0-4]authentication-mode password //设置登录模式[H3C-ui-vty0-4]user privilege level 3 //管理权限配置，3为管理级权限[H3C-ui-vty0-4]set authentication password cipher //设置登录密码以密文方式登录[H3C-ui-vty0-4]quit[H3C]2：H3C VLan设置创建vlan：//用户直行模式提示符,用户视图system-view //进入配置视图[H3C] vlan 10 //创建vlan 10，并进入vlan10配置视图，如果vlan10存在就直接进入vlan10配置视图[H3C-vlan10] quit //回到配置视图[H3C] vlan 100 //创建vlan 100，并进入vlan100配置视图，如果vlan10存在就直接进入vlan100配置视图[H3C-vlan100] quit //回到配置视图将端口加入到vlan中：[H3C] interface GigabitEthernet2/0/1 (10G光口)[H3C- GigabitEthernet2/0/1] port link-type access //定义端口传输模式[H3C- GigabitEthernet2/0/1] port default vlan 100 //将端口加入vlan100[H3C- GigabitEthernet2/0/1] quit[H3C] interface GigabitEthernet1/0/0 //进入1号插槽上的第一个千兆网口配置视图中。
