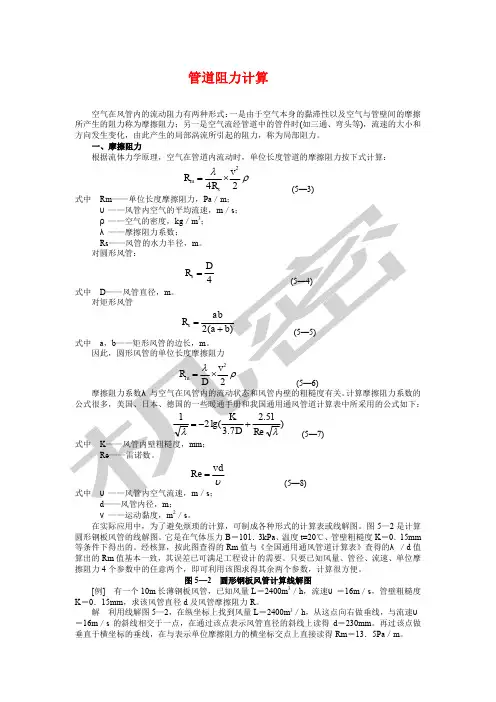

管道阻力计算

管道阻力计算空气在风管内的流动阻力有两种形式：一是由于空气本身的黏滞性以及空气与管壁间的摩擦所产生的阻力称为摩擦阻力；另一是空气流经管道中的管件时(如三通、弯头等)，流速的大小和方向发生变化，由此产生的局部涡流所引起的阻力，称为局部阻力。

一、摩擦阻力根据流体力学原理，空气在管道内流动时，单位长度管道的摩擦阻力按下式计算：ρλ242v R R s m ⨯= (5—3)d ——风管内径，m ；ν——运动黏度，m 2／s 。

在实际应用中，为了避免烦琐的计算，可制成各种形式的计算表或线解图。

图5—2是计算圆形钢板风管的线解图。

它是在气体压力B ＝101．3kPa 、温度t=20℃、管壁粗糙度K ＝0．15mm 等条件下得出的。

经核算，按此图查得的Rm 值与《全国通用通风管道计算表》查得的λ／d 值算出的Rm 值基本一致，其误差已可满足工程设计的需要。

只要已知风量、管径、流速、单位摩擦阻力4个参数中的任意两个，即可利用该图求得其余两个参数，计算很方便。

图5—2 圆形钢板风管计算线解图[例] 有一个10m 长薄钢板风管，已知风量L ＝2400m 3／h ，流速υ＝16m ／s ，管壁粗糙度K ＝0．15mm ，求该风管直径d 及风管摩擦阻力R 。

解 利用线解图5—2，在纵坐标上找到风量L ＝2400m 3／h ，从这点向右做垂线，与流速υ＝16m ／s 的斜线相交于一点，在通过该点表示风管直径的斜线上读得d ＝230mm 。

再过该点做垂直于横坐标的垂线，在与表示单位摩擦阻力的横坐标交点上直接读得Rm ＝13．5Pa ／m 。

该段风管摩擦阻力为：R ＝R m l ＝13．5×10Pa ＝135Pa无论是按照《全国通用通风管道计算表》，还是按图5—2计算风管时，如被输送空气的温度不等于20℃，而且相差较大时，则应对R 。

值进行修正，修正公式如下：t m m K R R =' (5—9)式中 'm R ——在不同温度下，实际的单位长度摩擦阻力，Pa ；Rm ——按20℃的计算表或线解图查得的单位摩擦阻力，Pa ；Kt ——摩擦阻力温度修正系数，如图5—3所示。

管道沿阻力计算公式管道是工业生产中常见的输送介质的设备，而管道沿阻力则是影响管道输送效率的重要因素之一。

在工程设计和运行中，准确计算管道沿阻力是非常重要的，可以帮助工程师合理选择管道尺寸和泵站参数，从而提高管道输送效率，降低能耗。

本文将介绍管道沿阻力的计算公式及其应用。

一、管道沿阻力的定义。

管道沿阻力是指流体在管道内流动时受到的摩擦阻力，是由于管壁与流体之间的相互作用而产生的。

管道沿阻力的大小与管道的长度、内径、流体性质以及流速等因素有关。

通常情况下，管道沿阻力可以通过计算公式来进行估算。

二、管道沿阻力的计算公式。

1. 管道沿阻力的一般计算公式。

在一般情况下，管道沿阻力可以通过以下公式进行计算：f = λ (L/D) (v^2/2g)。

其中，f为单位长度管道的摩擦阻力系数；λ为摩擦阻力系数，取决于管道壁面的光滑程度和流体的性质；L为管道长度；D为管道内径；v为流体流速；g为重力加速度。

2. 管道沿阻力的修正计算公式。

在实际工程中，由于管道的弯曲、分支、阀门等附件的存在，会对管道沿阻力产生影响。

因此，为了更精确地计算管道沿阻力，可以采用修正公式：ΔP = f (L/D) (v^2/2g) + ΣK (v^2/2g)。

其中，ΔP为管道总阻力；f、L、D、v、g同上；ΣK为附件产生的阻力系数之和。

三、管道沿阻力计算公式的应用。

1. 工程设计中的应用。

在管道工程设计中，通过计算管道沿阻力可以帮助工程师选择合适的管道尺寸和泵站参数，从而满足输送介质的流量和压力要求。

通过合理计算管道沿阻力，可以降低管道系统的能耗，提高输送效率。

2. 管道运行中的应用。

在管道运行过程中，通过定期计算管道沿阻力，可以监测管道系统的运行状态，及时发现管道内部的问题，并进行维护和修复。

同时，通过管道沿阻力的计算，还可以评估管道系统的运行性能，为管道系统的优化提供参考依据。

四、总结。

管道沿阻力是管道系统中的重要参数，对管道的输送效率和能耗有着重要影响。

通风管道阻力计算
通风管道阻力计算
空气在风管内流动时会产生两种阻力，一种是摩擦阻力，即空气本身的粘滞性和与管壁间的摩擦所产生的沿程能量损失；另一种是局部阻力，即空气流经管件和设备时由于流速和方向变化以及涡流所产生的比较集中的能量损失。

一、摩擦阻力
根据流体力学原理，空气在横断面形状不变的管道内流动时的摩擦阻力可以按以下公式计算：
ΔPm=λν2ρl/8Rs
对于圆形风管，摩擦阻力计算公式可改写为：
ΔPm=λν2ρl/2D
圆形风管单位长度的摩擦阻力（比摩阻）为：
Rs=λν2ρ/2D
其中，λ为摩擦阻力系数，ν为风管内空气的平均流速，ρ为空气的密度，l为风管长度，Rs为风管的水力半径，f为管道中充满流体部分的横断面积，P为湿周（即风管的周长），D为圆形风管直径。

矩形风管的摩擦阻力计算需要先把矩形风管断面尺寸折算成相当的圆形风管直径（即当量直径），再由此求得矩形风管的单位长度摩擦阻力。

当量直径有流速当量直径和流量当量直径两种。

二、局部阻力
当空气流动经过断面变化的管件（如各种变径管、风管进出口、阀门）、流向变化的管件（弯头）和流量变化的管件（如三通、四通、风管的侧面送、排风口）时，会产生局部阻力。

局部阻力可以按以下公式计算：
Z=ξν2ρ/2
其中，ξ为局部阻力系数。

局部阻力在通风、空调系统中占有较大的比例，在设计时应注意减小局部阻力。

为了达到这个目的，通常采用以下措施：尽量减少弯头，圆形风管弯头的曲率半径一般应大于（1~2）
倍管径；矩形风管弯头断面的长宽比愈大，阻力愈小；在矩形直角弯头中应设导流片。

通风阻力计算公式汇总通风阻力是流体在通过管道或设备时所经受的阻力。

在工程中，通风阻力的计算对于设计和优化通风系统至关重要。

下面是一些常用的通风阻力计算公式的汇总：1.管道阻力公式：管道阻力是通风系统中一个重要的组成部分。

下面是几种常见的管道阻力计算公式：-法氏方程公式：ΔP=(η*L/D)*(V^2/2g)其中，ΔP是管道阻力，η是比例系数（通常为0.02-0.05），L是管道长度，D是管道直径，V是流速，g是重力加速度。

-白寇厄尔公式：ΔP=η*(ρ*L/D)*(V^2/2)其中，ΔP是管道阻力，η是比例系数（通常为0.03-0.25），ρ是流体密度，L是管道长度，D是管道直径，V是流速。

-弗里若克公式：ΔP=η1*(ρ1*L1/D1)*(V1^2/2)+η2*(ρ2*L2/D2)*(V2^2/2)+...+ηn*(ρn*Ln/Dn)*(Vn^2/2)其中，ΔP是管道阻力，η是比例系数（通常为0.03-0.25），ρ是流体密度，L是管道长度，D是管道直径，V是流速。

以上公式可以根据具体问题中的参数进行计算，得到通风系统的管道阻力。

2.设备阻力公式：在通风系统中，除了管道阻力，设备也会产生阻力。

以下是几种常见的设备阻力计算公式：-弯头阻力：ΔP=ξ1*ρ*(V^2/2)其中，ξ是弯头阻力系数，常用值为0.25-1.0，ρ是流体密度，V是流速。

-扩散器阻力：ΔP=ξ2*(ρ*V^2/2)其中，ξ是扩散器阻力系数，常用值为0.09-0.35，ρ是流体密度，V是流速。

-突变阻力：ΔP=ξ3*(ρ*V^2/2)其中，ξ是突变阻力系数，常用值为1.5-10，ρ是流体密度，V是流速。

这些设备阻力公式可以帮助工程师根据具体设备的参数计算其阻力，从而优化通风系统设计。

3.阻力总和公式：在实际通风系统中，不仅仅有管道和设备阻力，还有其他因素如弯曲、分支、阻尼等会产生阻力。

以下是阻力总和公式的一个例子：ΔP=ΣΔP管道+ΣΔP设备+ΣΔP其他其中，ΔP是总阻力，ΣΔP管道表示管道阻力之和，ΣΔP设备表示设备阻力之和，ΣΔP其他表示其他因素的阻力之和。
