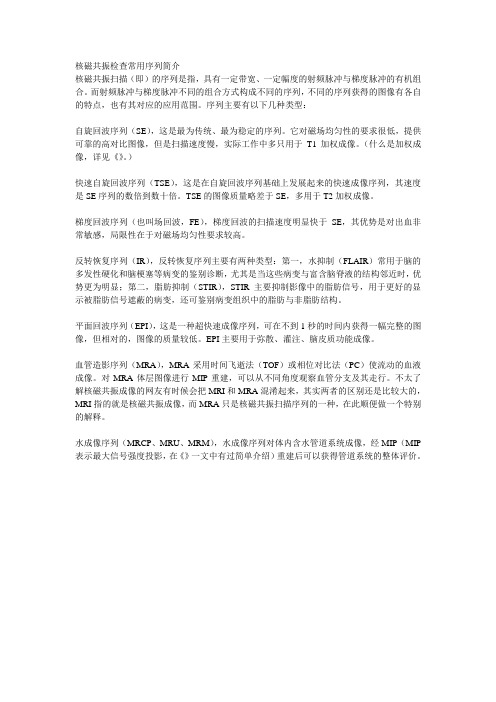

核磁共振检查常用序列简介核磁共振扫描（即）的序列是指，具有一定带宽、一定幅度的射频脉冲与梯度脉冲的有机组合。
而射频脉冲与梯度脉冲不同的组合方式构成不同的序列，不同的序列获得的图像有各自的特点，也有其对应的应用范围。
序列主要有以下几种类型：自旋回波序列（SE），这是最为传统、最为稳定的序列。
它对磁场均匀性的要求很低，提供可靠的高对比图像，但是扫描速度慢，实际工作中多只用于T1加权成像。
（什么是加权成像，详见《》。
）快速自旋回波序列（TSE），这是在自旋回波序列基础上发展起来的快速成像序列，其速度是SE序列的数倍到数十倍。
TSE的图像质量略差于SE，多用于T2加权成像。
梯度回波序列（也叫场回波，FE），梯度回波的扫描速度明显快于SE，其优势是对出血非常敏感，局限性在于对磁场均匀性要求较高。
反转恢复序列（IR），反转恢复序列主要有两种类型：第一，水抑制（FLAIR）常用于脑的多发性硬化和脑梗塞等病变的鉴别诊断，尤其是当这些病变与富含脑脊液的结构邻近时，优势更为明显；第二，脂肪抑制（STIR），STIR主要抑制影像中的脂肪信号，用于更好的显示被脂肪信号遮蔽的病变，还可鉴别病变组织中的脂肪与非脂肪结构。
平面回波序列（EPI），这是一种超快速成像序列，可在不到1秒的时间内获得一幅完整的图像，但相对的，图像的质量较低。
EPI主要用于弥散、灌注、脑皮质功能成像。
血管造影序列（MRA），MRA采用时间飞逝法（TOF）或相位对比法（PC）使流动的血液成像。
对MRA体层图像进行MIP重建，可以从不同角度观察血管分支及其走行。
不太了解核磁共振成像的网友有时候会把MRI和MRA混淆起来，其实两者的区别还是比较大的，MRI指的就是核磁共振成像，而MRA只是核磁共振扫描序列的一种，在此顺便做一个特别的解释。
水成像序列（MRCP、MRU、MRM），水成像序列对体内含水管道系统成像，经MIP（MIP 表示最大信号强度投影，在《》一文中有过简单介绍）重建后可以获得管道系统的整体评价。
磁共振系列说明一、磁共振成像（MRI）原理。
1. 原子核的特性。
- 在磁共振成像中，我们主要利用氢原子核（质子）的特性。
氢原子核具有自旋的特性，就像地球绕着自身的轴旋转一样。
由于质子带正电荷，其自旋会产生一个小的磁场，称为磁矩。
- 在正常情况下，人体组织中的氢原子核磁矩方向是随机分布的，整体上没有净磁矩。
当把人体置于一个强大的外磁场（主磁场，通常用B0表示）中时，氢原子核的磁矩会趋向于与外磁场方向平行或反平行排列。
由于平行排列的能量稍低，所以略多于半数的氢原子核磁矩会沿外磁场方向排列，这样就会在宏观上产生一个与外磁场方向相同的净磁矩。
2. 射频脉冲的作用。
- 为了产生磁共振信号，我们需要施加射频脉冲（RF脉冲）。
射频脉冲是一种频率与氢原子核在主磁场中的进动频率相同的电磁波。
当射频脉冲作用于处于主磁场中的氢原子核时，它会将能量传递给氢原子核，使氢原子核从低能态跃迁到高能态，从而使氢原子核的磁矩偏离主磁场方向。
- 射频脉冲停止后，氢原子核会从高能态回到低能态，这个过程中会释放出吸收的能量，以射频信号的形式发射出来。
这个射频信号就是我们用来构建磁共振图像的原始信号。
3. 梯度磁场的应用。
- 梯度磁场是磁共振成像中的另一个关键要素。
它可以在主磁场的基础上产生一个线性变化的磁场。
通过在x、y、z三个方向上施加梯度磁场，可以对不同空间位置的氢原子核进行定位。
- 例如，在z方向施加梯度磁场时，不同层面的氢原子核会因为所处磁场强度不同而具有不同的进动频率。
这样就可以通过调整射频脉冲的频率来选择性地激发特定层面的氢原子核，从而实现对人体不同层面的成像。
二、磁共振设备的基本组成部分。
1. 磁体系统。
- 主磁体：主磁体是产生强大主磁场（B0）的部件。
目前常见的主磁体类型有永磁型、常导型和超导型。
永磁型磁体不需要外部电源，磁场稳定性较好，但磁场强度相对较低，一般在0.3 - 0.5T之间。
常导型磁体通过电流产生磁场，其磁场强度也不高，并且在运行过程中会产生大量热量。
MRI常用扫描序列时间：2009-08-16 来源：影像园作者：med999 【复制分享】【讨论-纠错】【举报】扫描序列是指射频脉冲、梯度场和信号采集时刻等相关参数的设置及其在时序上的排列。
MR成像主要依赖于四个因素：即质子密度、T1、T2、流空效应，应用不同的磁共振扫描序列可以得到反映这些因素不同侧重点的图像。
目前最基本、最常用的脉冲序列为SE序列，其它还包括GRE序列、IR序列等。
1）自旋回波(spin echo，SE)首先发射一个90。
的射频脉冲后，间隔数至数十毫秒，发射1个180。
的射频脉冲，再过数十毫秒后，测量回波信号。
是MR成像的经典序列，特点是在90。
脉冲激发后，利用180。
复相脉冲，以剔除主磁场不均匀造成的横向磁化矢量衰减。
SE序列的加权成像有三种：A、质子密度N(H)加权像：参数选择：长TR(1500ms～2500ms)短TE(15ms～30ms)。
采集的回波信号幅度与主要质子密度有关，因而这种图像称为质子密度加权像。
B、T2加权像：参数选择：长TR(1500ms～2500ms)长TE(90ms～120ms)。
采集的回波信号幅度主要反映各组织的T2弛豫差别，因而这种图像称为T2加权像。
C、T1加权像：参数选择：短TR(500ms左右)短TE(15ms～30ms)。
采集的回波信号幅度主要反映各组织的T1驰豫差别，因而这种图像称为T1加权像。
特点：1、图像信噪比高，组织对比良好；2、序列结构简单，信号变化容易解释；3、对磁场不均匀敏感性低，没有明显磁化率伪影；4、采集时间长，容易产生运动伪影，难以进行动态增强。
2）快速自旋回波序列在一次90。
RF激发后利用多个(2个以上)180。
复相脉冲产生多个自旋回波，每个回波的相位编码不同，填充K空间的不同位置。
不同厂家的MRI仪上有不同的名称，安科公司和GE公司称之为FSE(fast spin echo，FSE)，西门子公司和飞利浦公司称之为TSE(turbo spin echo)。
收藏，不用找了！磁共振检查序列总结磁共振检查要用到序列，什么是磁共振序列(Sequence)呢？序列，简单的讲是指具有一定带宽、一定幅度的射频脉冲与梯度脉冲的有机组合。
而射频脉冲与梯度脉冲不同的组合方式构成不同的序列，不同的序列获得的图像有各自的特点。
磁共振序列的分类自由感应衰减序列(Free Induction Decay ,FID)：脉冲激发后直接采集自由感应衰减信号自旋回波序列 (Spin Echo ,SE)：用射频脉冲（180度）产生回波的序列梯度回波序列(Gradient Recalled Echo ,GRE)：用读出梯度切换产生回波的序列杂合序列(Hybrid Sequence)：同时有自旋回波和梯度回波的序列。
1：SE序列特点▪目前最常用的T1WI序列，组织对比良好，SNR较高，伪影少，扫描时间为2-5分钟▪T2WI和PDWI加权像因扫描时间太长几乎完全被快速SE序列取代。
▪临床应用：常用于颅脑、脊柱及关节软组织。
2：快速SE序列西门子：TSE (turbo spin echo)GE：FSE (fast spin echo)飞利浦：TSE (turbo spin echo)特点▪快速成像，FSE序列一次90°射频脉冲激发后采集多个自旋回波，且对磁场不均匀性不敏感▪组织对比度降低，图像模糊，脂肪组织信号强度提高，组织的T2值有所延长，SAR值增加（能量沉积增加）。
3：单次激发FSE序列 Single Shot FSE (SS-FSE)西门子：SS-TSEGE：SS-FSE飞利浦：SSh-TSE特点▪快速，单层图像采集只需1秒以内，一次90°脉冲激发后利用连续的聚焦脉冲采集填充K空间所需的全部回波信号。
只能用于T2WI，不能用于T1WI▪软组织T2对比差，T2加权太重，除水外其他组织信号几乎完全衰减。
临床应用：胆管成像MRCP、MRU，MRM。
4：半傅里叶采集SS-FSE西门子：HASTE(half-fourier acquisition single-shot turbo spin-echo)GE：SS-FSE飞利浦：SSh-TSE+half scan特点▪快速（半傅里叶技术+单次激发技术+快速自旋回波），有利于软组织成像，几乎无运动伪影和磁敏感伪影，T2WI对比不及SE、FES。
磁共振序列缩写常考
磁共振序列的缩写经常出现在医学影像学的考试中，以下是其中一些常见的磁共振序列缩写：
1. SE（自旋回波）：最常用的磁共振序列，用于产生T1和T2加权的图像。
2. GRE（梯度回波）：用于显示血流和出血，常用于显示脑微出血和脑动脉瘤。
3. FSE（快速自旋回波）：一种快速序列，用于产生T2加权的图像。
4. FFE（快速梯度回波）：一种快速序列，用于产生T1加权的图像。
5. STIR（短时反转恢复）：用于产生脂肪抑制的T2加权图像，常用于显示骨髓水肿和炎症。
6. DWI（扩散加权成像）：用于显示组织中的水分子扩散情况，常用于诊断急性脑卒中和脑肿瘤。
7. MRA（磁共振血管造影）：用于显示血管结构和血流情况。
8. MRS（磁共振波谱）：用于分析组织代谢和生化变化。
以上是一些常见的磁共振序列缩写，不同医院和不同医生可能使用不同的缩写，建议根据具体情况判断。
