漩流降噪特殊单立管排水系统的应用Application of Swirling Flow Noise Reduction Special Single Riser Drainage System ■ 蓝阿坤 ■Lan Akun[摘 要] 漩流降噪特殊管件是漩流降噪特殊单立管排水系统的技术核心，该系统具有消音降噪，排水能力超强，绿色环保，节能、降耗等特点。

[关键词] 漩流降噪 特殊配件 单立管排水系统 设计应用[Abstract] Swirling noise reduction special fittings is swirling noise reduction special core technology of single stack draina- ge system, the system has characteristics like deadened the no- ise reduction，strong ability of drainage, green environmental protection, energy saving, energy saving and so on.[Keywords] swirling noise reduction, special parts, single sta- ck drainage system, design and Application前言特殊单立管系统技术起源于欧洲、欧美和日本，应用将近三、四十年。

单立管排水系统在日本被广泛应用于高层住宅楼、宾馆、医院等各种场所，使用情况良好。

特殊单立管系统因节省材料、排水流量大等各项优势，弥补了普通单立管和普通双立管各自的缺点。

近年来，建筑特殊单立管排水技术得到了较快的发展，漩流降噪特殊单立管排水系统就是其中之一。

漩流降噪特殊单立管排水系统采用内部结构独特的硬聚氯乙烯(PVC—U)漩流降噪特殊管件，使立管水流和横支管汇入水流快速形成立管附壁漩流，有效消除水舌现象，减缓立管水流速度，改善系统水力工况，降低立管的压力波动和水流噪声，增大立管排水能力，节约管材，减少立管占用面积，且便于施工，经国内工程实际应用，效果良好。

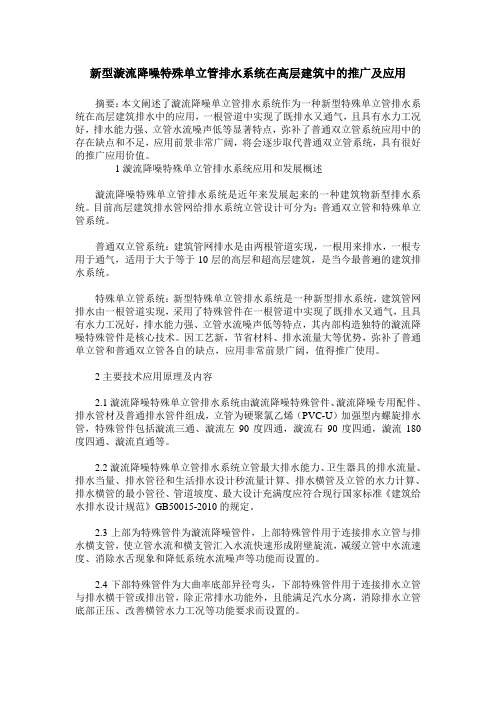

新型漩流降噪特殊单立管排水系统在高层建筑中的推广及应用摘要：本文阐述了漩流降噪单立管排水系统作为一种新型特殊单立管排水系统在高层建筑排水中的应用，一根管道中实现了既排水又通气，且具有水力工况好，排水能力强、立管水流噪声低等显著特点，弥补了普通双立管系统应用中的存在缺点和不足，应用前景非常广阔，将会逐步取代普通双立管系统，具有很好的推广应用价值。

1漩流降噪特殊单立管排水系统应用和发展概述漩流降噪特殊单立管排水系统是近年来发展起来的一种建筑物新型排水系统。

目前高层建筑排水管网给排水系统立管设计可分为：普通双立管和特殊单立管系统。

普通双立管系统：建筑管网排水是由两根管道实现，一根用来排水，一根专用于通气，适用于大于等于10层的高层和超高层建筑，是当今最普遍的建筑排水系统。

特殊单立管系统：新型特殊单立管排水系统是一种新型排水系统，建筑管网排水由一根管道实现，采用了特殊管件在一根管道中实现了既排水又通气，且具有水力工况好，排水能力强、立管水流噪声低等特点，其内部构造独特的漩流降噪特殊管件是核心技术。

因工艺新，节省材料、排水流量大等优势，弥补了普通单立管和普通双立管各自的缺点，应用非常前景广阔，值得推广使用。

2主要技术应用原理及内容2.1漩流降噪特殊单立管排水系统由漩流降噪特殊管件、漩流降噪专用配件、排水管材及普通排水管件组成，立管为硬聚氯乙烯（PVC-U）加强型内螺旋排水管，特殊管件包括漩流三通、漩流左90度四通，漩流右90度四通，漩流180度四通、漩流直通等。

2.2漩流降噪特殊单立管排水系统立管最大排水能力、卫生器具的排水流量、排水当量、排水管径和生活排水设计秒流量计算、排水横管及立管的水力计算、排水横管的最小管径、管道坡度、最大设计充满度应符合现行国家标准《建筑给水排水设计规范》GB50015-2010的规定。

2.3上部为特殊管件为漩流降噪管件，上部特殊管件用于连接排水立管与排水横支管，使立管水流和横支管汇入水流快速形成附壁旋流，减缓立管中水流速度、消除水舌现象和降低系统水流噪声等功能而设置的。

漩流降噪特殊单立管排水系统技术规程 cecs漩流降噪特殊单立管排水系统技术规程序近年来，城市化进程的加速和人口持续增长，给城市排水系统带来了巨大的压力和挑战。

传统的排水系统设计和构建方式已经不能满足当代城市的需求，研究和开发新的排水系统技术具有重要意义。

本文将重点介绍一种创新的排水系统技术——漩流降噪特殊单立管排水系统，以下简称漩流降噪系统。

一、漩流降噪特殊单立管排水系统技术概述1. 漩流降噪系统的概念与原理漩流降噪系统是一种基于漩流原理的排水系统技术。

通过改变传统排水系统中的水流方式，漩流降噪系统能够降低水流内部的压力和水流速度，从而有效降低噪音产生的可能性。

漩流降噪系统采用特殊的单立管结构，通过利用水流与管道内壁之间的摩擦力产生漩流，将水流分散和弱化，从而实现降噪效果。

2. 漩流降噪系统的设计与构建漩流降噪系统的设计与构建需要考虑多个方面的因素。

需要对城市的排水需求进行评估，并确定合适的排水设计标准。

需要选择合适的材料和管道尺寸，以保证系统的稳定性和耐久性。

需要对系统进行地形和流量分析，确定最佳的布置方式和建设方案。

二、漩流降噪特殊单立管排水系统技术的应用1. 城市雨水排放漩流降噪系统可以应用于城市的雨水排放中，有效降低雨水排放过程中产生的噪音。

通过漩流降噪系统，不仅可以提供良好的排水效果，还可以减少对周围环境的污染和干扰。

2. 建筑物排水在建筑物排水过程中，漩流降噪系统可以有效降低水流带来的噪音和振动。

特殊的单立管结构可以减少水流与管道之间的摩擦力，从而实现排水过程的平稳和静音。

三、漩流降噪特殊单立管排水系统技术的优势与挑战1. 优势漩流降噪特殊单立管排水系统技术具有以下几个主要优势：- 降噪效果明显：漩流降噪系统能够有效降低水流带来的噪音和振动，提供更加安静和舒适的环境。

- 节省空间和成本：漩流降噪系统采用单立管结构，相比传统的排水系统，占用空间更小，施工成本更低。

- 操作简便可靠：漩流降噪系统运行稳定，维护便捷，适用于各种规模和类型的排水工程。

漩流降噪特殊单立管排水系统技术规程（CECS）引言漩流降噪特殊单立管排水系统是一种新型的排水系统，旨在减少排水过程中产生的噪音和漩涡，提供更加安静和高效的排水环境。

本技术规程旨在详细介绍该系统的设计、安装和维护要求，以及相关的测试方法和标准。

1. 系统设计1.1 系统结构漩流降噪特殊单立管排水系统由排水管道、降噪装置和控制装置三部分组成。

排水管道采用单立管结构，通过降噪装置减少排水时产生的噪音，并通过控制装置控制排水流量和压力。

1.2 系统要求1.系统应符合国家相关排水标准和规范的要求。

2.系统设计应考虑降噪效果、排水效率和系统可靠性等因素。

3.系统应具备抗堵塞和自清洁功能，减少维护频率和工作成本。

1.3 系统参数1.排水管道直径：根据实际需求确定。

2.降噪装置类型：根据噪音控制要求选择合适的降噪装置。

3.控制装置类型：根据排水流量和压力要求选择合适的控制装置。

2. 安装要求2.1 管道布置1.管道布置应尽量减少弯头和变径，以降低流阻和噪音。

2.管道应保持良好的斜度，以保证排水顺畅。

2.2 降噪装置安装1.降噪装置应安装在排水管道上游，以最大程度减少噪音传播。

2.降噪装置的选择和安装应符合相关标准和规范。

2.3 控制装置安装1.控制装置应安装在排水管道的适当位置，以便实现对排水流量和压力的控制。

2.控制装置的选择和安装应符合相关标准和规范。

3. 维护管理3.1 定期检查1.定期检查排水管道和降噪装置的运行状态，确保其正常工作。

2.定期清洗排水管道和降噪装置，以保持其良好的工作效果。

3.2 故障处理1.对于排水管道和降噪装置的故障，应及时进行维修或更换，以确保系统的正常运行。

2.对于控制装置的故障，应及时修复或更换，以保证排水流量和压力的控制效果。

4. 测试方法和标准4.1 噪音测试1.采用适当的噪音测试仪器和方法，对排水系统进行噪音测试。

2.噪音测试应符合相关标准和规范的要求。

4.2 流量和压力测试1.采用适当的流量计和压力计，对排水系统进行流量和压力测试。

螺旋消音排水管标准螺旋消音排水管是一种用于建筑物排水系统的管道，其特殊的结构设计可以有效减少排水时产生的噪音，提高建筑物的舒适度。

螺旋消音排水管标准是对这种管道的规范和要求，下面将详细介绍螺旋消音排水管标准的相关内容。

首先，螺旋消音排水管的材质应符合国家相关标准，通常采用优质的聚乙烯或聚丙烯材料制成，具有良好的耐腐蚀性和耐用性。

管道的内壁应光滑无缺陷，确保排水畅通，同时具有一定的吸音性能。

其次，螺旋消音排水管的结构设计应符合国家建筑排水系统的规范要求，管道的螺旋结构能够有效减少水流通过时产生的噪音，降低建筑物内部的环境噪音水平。

管道的连接部分应采用专用的密封件，确保管道连接牢固、不漏水。

另外，螺旋消音排水管的安装和使用应符合相关的施工标准和操作规程，安装过程中需保证管道的水平和坡度，排水口的设置应合理，确保排水畅通。

在使用过程中，定期检查管道的密封性能和排水效果，及时清理管道内的杂物和污垢。

总的来说，螺旋消音排水管标准是为了规范和提高建筑排水系统的质量和性能，确保建筑物排水安全、静音、舒适。

只有严格遵守相关标准和要求，才能有效发挥螺旋消音排水管的优势，为人们的生活和工作环境提供更好的条件。

在选择螺旋消音排水管时，建议用户应选择正规厂家生产的产品，确保产品质量和性能符合国家标准，同时在安装和使用过程中严格遵守相关规定，以确保排水系统的安全可靠性和舒适性。

综上所述，螺旋消音排水管标准对于建筑排水系统的设计、材料、安装和使用等方面提出了明确的要求，只有严格遵守这些标准，才能确保排水系统的质量和性能达到预期的效果。

希望广大用户在选购和使用螺旋消音排水管时，能够重视相关标准和要求，为自己的生活和工作环境创造更加安全、舒适的条件。

漩流降噪特殊单立管排水系统技术规程 cecs（原创版）目录一、漩流降噪特殊单立管排水系统技术规程概述二、漩流降噪特殊单立管排水系统的原理与设计三、漩流降噪特殊单立管排水系统的应用优势四、我国漩流降噪特殊单立管排水系统技术规程的发展历程五、结语正文一、漩流降噪特殊单立管排水系统技术规程概述《漩流降噪特殊单立管排水系统技术规程》是由我国中建 (北京) 国际设计顾问有限公司、浙江光华塑业有限公司等单位主编，中国工程建设标准化协会批准的一项建筑设计技术规程。

该规程主要针对特殊单立管排水系统中漩流降噪技术的设计、施工和验收等方面提供详细的技术要求和指导。

二、漩流降噪特殊单立管排水系统的原理与设计漩流降噪特殊单立管排水系统是一种采用漩流原理来降低排水管道噪音污染的技术。

通过在排水立管中设置漩流降噪特殊单立管，使排水水流在立管中形成旋流，从而达到降低噪音的目的。

在设计过程中，需要根据建筑物的结构、排水管道的布局以及噪音控制要求等因素，合理选择漩流降噪特殊单立管的类型、规格和布置方式。

三、漩流降噪特殊单立管排水系统的应用优势漩流降噪特殊单立管排水系统具有以下应用优势：1.有效降低排水噪音：采用漩流原理，使排水水流在立管中形成旋流，降低噪音污染。

2.节省空间：与传统排水系统相比，漩流降噪特殊单立管排水系统采用单立管设计，节省了空间，提高了建筑物的使用效率。

3.安装简便：漩流降噪特殊单立管排水系统采用模块化设计，安装简便，便于施工。

4.节能环保：降低了噪音污染，提高了建筑物的绿色环保性能。

四、我国漩流降噪特殊单立管排水系统技术规程的发展历程我国漩流降噪特殊单立管排水系统技术规程从 2011 年开始，先后发布了 CECS 287:2011 和 CECS 271:2013 两个版本。

这两个版本在技术要求、设计方法、施工验收等方面都有详细的规定，为我国漩流降噪特殊单立管排水系统的推广应用提供了技术支持。

五、结语总之，漩流降噪特殊单立管排水系统技术规程为我国排水系统工程设计、施工和验收提供了重要的技术依据。

漩流降噪特殊单立管排水系统推广分析经初步了解，特殊单立管排水系统共分三大类，即苏维托（混合器）单立管排水系统、旋流器单立管排水系统、内螺旋管单立管排水系统。

这三大类中还分别包括了许多小类型，但总的来看，可分为三种情况：一，管件特殊、排水立管管材普通；二，管件及排水立管管材均特殊；三，管件普通，排水立管管材特殊。

依照现行《建筑给水排水设计规范》GB50015-2003（2009年版），各种系统的立管最大设计排水能力见下表：但按照《漩流降噪特殊单立管排水系统技术规程》，其最大排水能力如下：同时，《漩流降噪特殊单立管排水系统技术规程》中还规定：经查阅《漩流降噪特殊单立管排水系统在高层居住建筑中的应用》（摘自《给水排水》），得知在青岛黄岛某高层住宅项目中，33层的居住建筑采用了GH-Ⅱ型漩流降噪特殊单立管排水系统。

其设计依据为《漩流降噪特殊单立管排水系统技术规程》。

该规程内规定的漩流降噪特殊单立管排水系统最大排水能力达10.0L/s（经查相关资料，有权威专家指出现行规范对漩流降噪特殊单立管排水系统的排水能力值规定偏小，故建议采用《漩流降噪特殊单立管排水系统技术规程》的规定值。

）。

最新研究发现，立管排水能力会随着高度的增加而减小，15层及以下，折减系数为1.0；16—30层折减系数为0.9；31—45层折减系数为0.81；46—60层折减系数为0.729，以此类推。

依照上述技术参数，假设每个卫生间配置浴盆、洗脸盆、大便器、洗衣机各一个，采用污废水合流系统，计算出如下结果：各系统适用的范围造价方面，根据住宅项预算比较，漩流降噪特殊单立管排水系统每米造价73.5元，采用传统双立管排水系统每米造价100.8元，单立管系统较双立管系统每米造价节省27.3元。

整个项目室内排水系统节省造价约22.468855万元。

综合以上因素，建议按照本文推荐的参数推广漩流降噪特殊单立管排水系统。

漩流降噪特殊单立管排水系统技术规程cecs
摘要：
I.漩流降噪特殊单立管排水系统技术规程概述
A.规程背景和目的
B.规程适用范围
C.规程主要内容
II.漩流降噪特殊单立管排水系统原理
A.漩流降噪技术
B.特殊单立管排水系统设计
C.系统优势和应用
III.漩流降噪特殊单立管排水系统技术要求
A.系统组件和要求
B.系统安装和施工要求
C.系统运行和维护要求
IV.漩流降噪特殊单立管排水系统应用案例
A.应用场景和效果
B.工程实践案例
C.未来发展方向
正文：
漩流降噪特殊单立管排水系统技术规程是由中国工程建设协会制定的一项技术标准，旨在规范特殊单立管排水系统的设计、施工、运行和维护。

该规程
的制定对于提高排水系统的效率和稳定性，减少噪音污染具有重要的意义。

漩流降噪特殊单立管排水系统是一种采用漩流降噪技术和特殊单立管排水系统设计的排水系统。

其中，漩流降噪技术是通过在排水管道中产生旋流，利用旋流的离心力和湍流特性，有效降低排水过程中的噪音。

特殊单立管排水系统设计则是指在排水系统中采用单立管结构，并在管道系统中设置特殊的漩流降噪装置，以实现更好的降噪效果。

该系统具有以下优势：一是降噪效果明显，适用于对噪音控制要求较高的场合；二是系统结构简单，安装方便，施工成本较低；三是运行维护方便，可靠性高。

因此，该系统在建筑、市政等领域具有广泛的应用前景。

规程的主要内容包括：漩流降噪特殊单立管排水系统的定义、分类、设计原则、技术要求、施工要求、运行维护要求等。

其中，技术要求部分包括了系统组件的要求、系统安装和施工的要求、系统运行和维护的要求等内容。

RBS加强型旋流器降噪单立管排水系统产品简介：由加强型旋流器管件、加强型管材和大曲异径弯头组成。

结构特点：加强型旋流器管件：由上、下两体组成，上体为扩容段，下体为漏斗状，内有导流叶片。

横支管与立管为切向旋转向下的导流结构。

加强型内螺旋管材：有实壁内螺旋管材和中空内螺旋管材两种，加强型内螺旋管螺旋筋数量为12根，110加强型螺旋管的螺距约为750mm。

工作原理1加强型旋流器管件中横向进水由切线旋转流入扩容部位,扩容断面积是立管面积的2.5倍,有效地水、气分离减缓水的流速，使横支管的水流与立管水流柔性合流。

又因水流通过下体漏斗状均有的导流叶片时，水流的重力势能转化为水流的旋转动能，消弱了排水下落的能量，最终排水均匀旋转下流。

2．加强型管材内壁均有规则凸起的螺旋筋，使管内水膜流始终保持沿螺旋筋向下旋流，当流入底部的异径弯头时，使管中央形成通畅的空气柱，管内气压由此伸顶排出，形成正负压平衡的自循环系统。

RBS加强型旋流器管件、加强型内螺旋管材一、加强型内螺旋管材和RBS加强型旋流器管件的技术原理是什么？产品有什么特点？1、加强型内螺旋管材内壁设有螺旋式的导流突起，排水贴内壁旋转下落，在管中央形成通畅的空气柱，使通气力提高，排水能力增加，因此接纳的排水洁具数量比普通光管多两倍，且不需另设专用通气管。

2、RBS加强型旋流器管件采用丝扣挤压锁紧环、O型胶圈密封接口，水密性好，安装维修方便，竖向能承受温度和建筑物沉降导致的变形。

3、加强型内螺旋管材和RBS加强型旋流器管件配合，能把横支管流来的污水从圆周切线方向导流进竖管，避免形成水塞。

RBS加强型旋流器管件水流方向的下端还设有防水倒流的特殊构造，能防止污水倒流。

4、加强型内螺旋管材与RBS加强型旋流器管件组成独特的排水结构，通水能力大，噪音小，可独立承担30层以上的住宅排出的生活污水，若使用普通管材需要增大管径或增加专用通气管。

除了降低费用外，也节省了轮廊面积，是理想的排水管道。
