????日立电梯微机按电梯故障的严重程度分为五大类：第一类：???? 故障最严重，电梯立即停止，不能再起动，但如果是在门区，开关门有效。

通常这类故障有：安全装置故障、主副微机间的通信故障、主回路过电流、过电压及轿厢与控制屏的串行通信故障。

第二类：???? 运行中电梯立即停止，但可重新起动，执行低速自救，使电梯以低速运行到最近层开门放出乘客。

如同步位置错误，电梯以低速向端层运行，自动修正同步位置。

这类故障有：减速异常、同步位置错误、微机选层器计数错误、强迫减速开关粘死等。

第三类：???? 运行中的电梯立即向最近层站停靠，停止后不能再起动。

这类故障有：平层时间过长，大功率晶体管散热片过热等。

第四类：???? 并联或群控系统故障等。

这类故障发生时，电梯自动脱离并联或群控管理系统而成为独立运行电梯，并进行援助服务等。

第五类：???? 属于小故障，故障带有偶然性，发生后可能自动解除，对安全及整体运行影响细微。

对这类故障微机只作记录而不采取行动。

这类故障有：开、关门障碍，起动频度超负荷，负荷补偿故障等。

1、重要信号的安全检测???? 电梯的重要安全信号如安全钳开关、安全窗开关、轿内和轿顶急停开关、终端极限开关、限速器开关构成的急停信号，以及门联锁开关、强迫减速开关、极限开关等都通过FIO板分别送主微机和副微机。

主副微机之间通过并行通信互相交换信息，只要有一方收不到信号，或通信比较中两方信号不同都会使电梯立即急停或作相就处理。

2、继电器、接触器故障检测???? 继电器及接触器在微机的驱动下吸合或释放，如果触点粘死或不吸合动作，就有可能便电梯不能正常运行，甚至引起重大事故。

因此对于重要的器件，其触点信号送回微机，微机在驱动其吸合或释放的同时，判断该器件的动作是否良好，能判断出吸合故障还是释放故障。

这类器件如：门联锁继电器、主回路接触器、抱闸接触器等。

3、主回路故障检测???? 主回路的检测包括过电流、过电压、欠电压等。

产品简介：1) MODE 0 SET 在该状态时，层楼位置和电梯运行状态交替显示。

电梯运行状态，左边LED显示的是一些特殊的运行模式， MODE 0 SET还对门止动、消除110％开关测试、SDS开关测试、专用等功能进行复位。

2）MODE 1 SET 3）MODE 2 SET 故障码和故障排列位置交替显示。

为避免两者显示混淆，将排列位置按A1~A9，b0~b9，C0~C9，d0~d2显示。

用INC/ST键，可以对排列位置循环向后增加；用SET键，可以对排列位置循环向前减少。

4）MODE 3 SET 机房检修。

按住INC/ST键，则检修上行，按住SET键，则检修下行。

这时LED的显示同0状态时的显示。

5）MODE 4 SET 置故障检查标志。

执行一次后，自动消除该功能。

6）MODE 8 SET 门止动功能。

在快车状态下，进入该状态，门停止开关。

这时显示的内容同0状态时的显示。

要取消该功能时，可以进入MODE 0 SET，或者将电梯置于非正常服务状态，如检修等。

7）MODE 11 SET 层高测定功能。

进入该状态后，并且电梯在最低层时，按住INC/ST键直到电梯关门起动，层高测定开始，显示同0状态。

退出该状态时，取消层高测定功能。

8）MODE 13 SET 取消110％开关保护测试，快车状态下有效。

显示的内容与0状态相同。

电梯完成一次测试后自动取消该功能，要再进行一次取消110％开关测试，需要重新操作MODE 13 SET。

可以用MODE 0 SET来取消该功能。

9）MODE 14 SET SDS 开关测试，快车状态有效。

显示的内容与0状态相同。

电梯完成一次测试后自动取消该功能，要再进行一次取消SDS开关测试，需要重新操作MODE 14 SET。

可以用MODE 0 SET来取消该功能。

10）MODE 15 SET 专用功能，只在快车状态有效。

显示的内容与0状态相同。

输入层楼信号后，按住INC/ST或轿内关门按钮，可使电梯关门运行，功能与一般的专用功能一样。

电梯控制技术介绍一、电梯技术要求1、电梯性能指标2、电梯型号二、电梯机械产件整体简单介绍电梯系统的组成情况基本相同，主要由曳引系统、导向系统、轿厢系统、门系统、对重装置系统、安全保护系统、电气控制及信号系统等组成。

其中UAX无机房电梯将曳引机、控制柜及限速器置于井道内，取消了专用的机房设置。

NPX、NPH、GVF、NF电梯的整体结构图——见有机房电梯整体结构图UAX电梯的整体结构图——见无机房电梯整体结构图1、曳引系统：功能：输出与传送动力，使电梯运行。

组成：主要由曳引机、曳引绳、导向轮、反绳轮等组成。

曳引机：包括电动机、制动器和曳引轮在内的靠曳引绳和曳引轮槽摩擦力驱动或停止电梯的装置。

曳引绳：连接轿厢和对重装置并靠与曳引轮槽的摩擦力驱动轿厢升降的专用钢丝绳。

导向轮：为增大轿厢与对重之间的距离，使曳引绳经曳引轮再导向对重装置或轿厢一侧而设置的绳轮。

反绳轮：在轿架和对重框架上部的动滑轮。

根据需要曳引绳绕过反绳轮可以构成不同的曳引比。

2、导向系统：功能：限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨作升降运动。

组成：由导轨、导靴和导轨支架组成。

导轨：供轿厢和对重运行的导向部件,由钢轨和连接板组成。

导靴：设置在轿架和对重装置上，使轿厢和对重装置沿导轨运行的导向装置。

导轨支架：固定在井道壁或横梁上，支撑和固定导轨用的构件。

3、轿厢：功能：用以运载乘客或其他载荷的轿体部件。

组成：由轿架和轿厢组成。

轿架：固定和支撑轿厢本身和运载重量的承重框架，一般由上梁、立柱、底梁等组成。

轿厢：是电梯的工作容体，具有与载重量和服务对象相适应的空间。

由轿底、轿壁、轿顶、装饰顶等组成。

4、门系统：功能：封住层站出入口和轿厢出入口。

组成：由轿门、层门、开门机、门套等组成。

轿门：设在轿厢入口的门，由门板、轿门导轨架、轿厢地坎等组成。

层门：设在层站入口的门，又称厅门，由门板、层门导轨架、层门地坎、层门联动机构等组成。

开门机：使轿厢门和层门开启或关闭的装置。

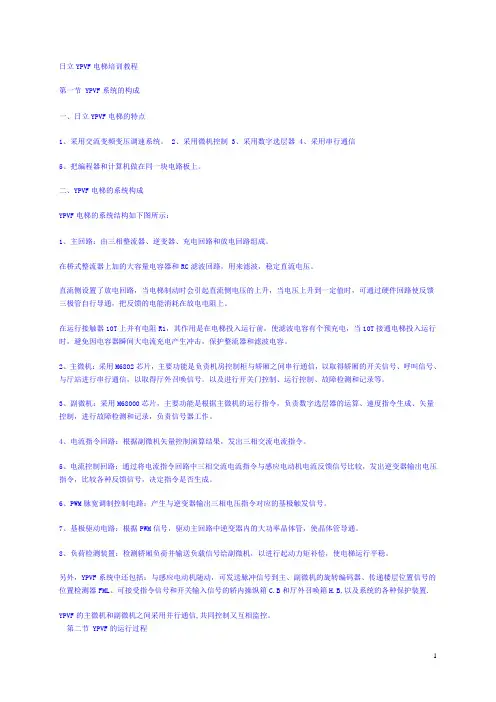

日立YPVF电梯培训教程第一节 YPVF系统的构成一、日立YPVF电梯的特点1、采用交流变频变压调速系统。

2、采用微机控制3、采用数字选层器4、采用串行通信5、把编程器和计算机做在同一块电路板上。

二、YPVF电梯的系统构成YPVF电梯的系统结构如下图所示：1、主回路：由三相整流器、逆变器、充电回路和放电回路组成。

在桥式整流器上加的大容量电容器和RC滤波回路，用来滤波，稳定直流电压。

直流侧设置了放电回路，当电梯制动时会引起直流侧电压的上升，当电压上升到一定值时，可通过硬件回路使反馈三极管自行导通，把反馈的电能消耗在放电电阻上。

在运行接触器10T上并有电阻R1，其作用是在电梯投入运行前，使滤波电容有个预充电，当10T接通电梯投入运行时，避免因电容器瞬间大电流充电产生冲击，保护整流器和滤波电容。

2、主微机：采用M6802芯片，主要功能是负责机房控制柜与轿厢之间串行通信，以取得轿厢的开关信号、呼叫信号、与厅站进行串行通信，以取得厅外召唤信号。

以及进行开关门控制、运行控制、故障检测和记录等。

3、副微机：采用M68000芯片，主要功能是根据主微机的运行指令，负责数字选层器的运算、速度指令生成、矢量控制，进行故障检测和记录，负责信号器工作。

4、电流指令回路：根据副微机矢量控制演算结果，发出三相交流电流指令。

5、电流控制回路：通过将电流指令回路中三相交流电流指令与感应电动机电流反馈信号比较，发出逆变器输出电压指令，比较各种反馈信号，决定指令是否生成。

6、PWM脉宽调制控制电路：产生与逆变器输出三相电压指令对应的基极触发信号。

7、基极驱动电路：根据PWM信号，驱动主回路中逆变器内的大功率晶体管，使晶体管导通。

8、负荷检测装置：检测轿厢负荷并输送负载信号给副微机，以进行起动力矩补偿，使电梯运行平稳。

另外，YPVF系统中还包括：与感应电动机随动，可发送脉冲信号到主、副微机的旋转编码器、传递楼层位置信号的位置检测器FML、可接受指令信号和开关输入信号的轿内操纵箱C.B和厅外召唤箱H.B,以及系统的各种保护装置.YPVF的主微机和副微机之间采用并行通信,共同控制又互相监控。

日立YPVF电梯操作模式说明（MODE)MODE - 0 - SET功能：回复正常的显示用法：不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态重置：自动RESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。

如显示 000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置： MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法： 1．按 INC 钮使故障资料由 01 读取直到 74 後，按下 RESET 钮直至正常显示才放手，故障记录清除2．可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74, 但显示的时间颇长。

（每个数相间约3秒）3．清除故障记录之前，先记下由 01 到 74 的数据作为参考。

有些故障记录是不能直接清除，（处理了故障成因后），可开关电源开关一次，再 MODE - 2 - SET 清除即可重置： RESETMODE - 3 - SET功能：机房控制电梯低速运行用法： 1. 机厢必须是正常快速状态，并且已关了内外门2. 按 7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置： MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考 MODE - 21 - SET）重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE - 7 - SET功能：最高层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考 MODE - 21 - SET）重置：自动 RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按 MODE - 10 - SET 后才再按 MODE - 2 - SET，此时故障资料会自动由 01 显示至 74, 但显示的时间颇长。

日立电梯培训教材一、教学内容本节课以日立电梯培训教材为例，主要讲解第三章“电梯的运行原理与操作方法”。

内容包括：1. 电梯的运行原理；2. 电梯的主要部件及其功能；3. 电梯的操作方法与注意事项。

二、教学目标1. 使学生了解电梯的运行原理，掌握电梯的主要部件及其功能；2. 培养学生正确操作电梯的能力，提高学生的安全意识；3. 引导学生运用所学知识解决实际问题，培养学生的实践能力。

三、教学难点与重点1. 电梯的运行原理；2. 电梯的主要部件及其功能；3. 电梯的操作方法与注意事项。

四、教具与学具准备1. PPT课件；2. 日立电梯培训教材；3. 电梯模型；4. 教学视频。

五、教学过程1. 实践情景引入：播放一段电梯运行的视频，引导学生关注电梯的运行原理及操作方法。

2. 知识讲解：（1）介绍电梯的运行原理，如电动机的作用、电梯的上升和下降原理等；（2）讲解电梯的主要部件及其功能，如轿厢、对重、导向轮、控制系统等；（3）阐述电梯的操作方法与注意事项，如电梯的启动与停止、电梯内的安全操作等。

3. 例题讲解：以教材中的实例为例，讲解电梯运行原理在实际操作中的应用。

4. 随堂练习：设置一些有关电梯运行原理和操作方法的练习题，让学生现场解答。

5. 课堂讨论：引导学生围绕电梯的安全操作展开讨论，提高学生的安全意识。

六、板书设计板书内容主要包括：电梯的运行原理、主要部件及其功能、操作方法与注意事项。

七、作业设计1. 作业题目：（1）简述电梯的运行原理；（2）列举电梯的主要部件，并说明其功能；（3）描述电梯的操作方法与注意事项；（4）结合实例，分析电梯运行原理在实际操作中的应用。

2. 答案：（1）电梯的运行原理：电动机驱动对重，通过钢丝绳牵引轿厢上下运动；（2）电梯的主要部件：轿厢、对重、导向轮、控制系统等；（3）电梯的操作方法与注意事项：按按钮控制电梯的上升和下降，注意轿厢内的安全操作等；（4）实例分析：如电梯在运行过程中出现故障，应立即使用紧急停止按钮，并通知维修人员。

一YPVF型电梯使用的五块基本电路板：∙INV-MPU：微电脑基板∙INV-FIO：接口板∙INV-ACR：电流调节板∙INV-BDC：基极驱动板∙INV-SDC：串行通讯板YPVF型电梯所使用的五块基本电路板组成的系统框图如图1所示1、微电脑基板INV-MPUYPVF电梯控制系统通过微电脑板MPU实现电梯的集选控制、速度控制及特殊控制。

板上有两块CPU（主CPU：M6802，24K ROM，2K RAM；副CPU：M68000，48K EEPROM，8K RAM），4×4键盘和LED发光二极管显示。

对MPU板，各插座及指示灯说明如下：1）插座的作用：大型插座有FA、FB、FD、FL、FF，小型插座有FC、FE、FG、FH、FJ、FK等，具体功能如下∙FA：与负载补偿控制电路板INV-AD连接，将负载反馈信号传送至副微机；∙FD：将FIO板传来的信号由此进入电脑；∙FB：将电脑发生的信号由此传输至FIO板；∙FL：制造商经过此插座与主微机联接；∙FF：由微机发生的信号经此传输至INV-ACR；∙FC：将存储器连接到备用电池，使RAM在断电后仍能保存有效数据；∙FG：将控制系统与旋转编码器连接；∙FH：用于轿厢通信；∙FK：声音合成电路（较少使用）。

2）主、副微机：在MPU板正面左上角，装有主微处理机芯片M6802及存储器芯片6116。

主微机的主要任务是负责电梯的集选控制、实现各种特殊功能、运行控制、召唤及轿厢内指令管理、开关门控制等；副微处理芯片是16位芯片M68000，运算速度比主微机快，主要进行电梯的速度控制运算。

3）EEPROM存储器：该存储器的最大特点是可在施工现场对电梯部分参数或程序进行更改、调试。

而不必象EPROM存储器在写入前必须先用紫外线擦除，在此，主要用于存储电梯运行提升楼层高度数据等。

4）操作盘：装有4×4按键的键盘及LED显示器。

通过键盘及显示器可随时检查电梯主要参数，如：∙查询故障；∙显示运行累计时间；∙在机房设置呼梯登记；∙机房进行检修运行；∙楼层测高数据写入；∙检查电梯各种参数；∙设置专用运行等。
