电子胃镜的注意事项电子胃镜是一种通过电子成像技术来观察胃部病变的医疗设备，具有先进的成像效果和较强的检测能力。

为了确保检查效果和减少不必要的风险，进行电子胃镜时需要注意以下几个方面：1. 术前准备：进行电子胃镜检查前，需要对患者进行术前准备。

包括询问患者的病史、过敏史和现病史，并对患者的心脏、肺功能、肝肾功能等进行评估。

还需要对患者进行禁食、禁水等术前准备，一般要求患者空腹8小时以上。

2. 镜头清洁与消毒：电子胃镜检查前，需要对电子胃镜的镜头进行清洁与消毒工作。

保持镜头清洁和消毒可以提高成像质量，以及减少交叉感染的风险。

3. 麻醉与镇静：电子胃镜检查通常需要局部麻醉和静脉镇静，以保证患者舒适并促使胃部肌肉放松，方便医生进行检查。

在选择适当的麻醉和镇静方法时，需要考虑患者的年龄、健康状况和个体差异，以及麻醉药物的安全性和可行性。

4. 定点与定时检查：电子胃镜检查需要由经验丰富的医师指导，并进行精确的定位和定时检查，以保证检查的完整性和准确性。

医生需要掌握正确的检查技巧和操作方法，注意器械的插入深度和位置，以避免损伤胃黏膜和出血等不良事件的发生。

5. 检查中的监测：在电子胃镜检查过程中，医生需要密切监测患者的生命体征和症状反应，包括血氧饱和度、心率、呼吸等指标的监测，以及患者的疼痛、恶心、呕吐等症状的观察。

如有异常情况发生，医生应立即采取相应的措施，保证患者的安全。

6. 检查后的护理：电子胃镜检查结束后，患者需要在恢复室进行观察和护理。

医生和护士应密切关注患者的情况，包括血压、心率、意识等生命体征的观察，并采取必要的护理措施，如保持患者的呼吸道通畅、保持温暖等。

7. 检查后的注意事项：电子胃镜检查后，患者需要一定时间的休息和恢复。

在检查后的一段时间内，患者可能会出现一些不适症状，如恶心、呕吐、胃部不适等，这些症状通常是暂时性的，一般会在数小时内自行缓解。

患者应注意饮食调理和遵循医生的护理建议，如禁食或少量饮食、避免辛辣、刺激性食物等。

新一代普及型电子胃镜GIF-V70 的使用体会奥林巴斯最新推出了新一代普及型电子内镜，开发一款新型CCD 使V70 电子内镜实现了全屏显示、图像清晰、价格适宜的要求，缩短了与先进电子内镜的差距，我科使用GIF-V70 型胃镜进行了861 例次检查，现将我们使用该型胃镜的体会报告如下。

一、GIF-V70 电子胃镜一般性能该镜具有镜身细﹙先端部外径9.2mm﹚弯曲角度大﹙上210 度、下90 度、左右各100 度﹚145 度的广角视野、景深长（3~100mm﹚及具有标准孔径的活检钳道（2.8mm﹚等优点，是目前较为理想的内镜设计，载有高分辨率的CCD，因而图像逼真、清晰、照明光亮度大而高效。

3 档轮廓的调节功能，提高微小病变的诊断率，3 个位置的遥控冻结按钮及8 种不同的功能。

二、插镜性能良好内镜插入是内镜检查重要的一个环节，亦是检查时患者最感痛苦之处。

该镜由于具有外径细（9.2mm）、套管软硬适中及弯曲半径短等优点，一次性插入成功率达99%以上，患者痛苦较小。

三、观察性能由于弯曲度较大，内镜细小，因而内镜通过食道、贲门幽门均十分顺利，在胃窦部反转观察胃角，乃至贲门部均十分清晰。

对胃体盲区（胃体垂直部后壁等）观察清晰，用高位反转法能观察到全部贲门四周，从而消除了胃部观察的盲区。

四、图像质量：内镜图像采用高分辨率CCD，其图像逼真，对黏膜隆起、凹陷、集中等微细变化均能观察清晰，对黏膜色泽变化（如变白、充血等）亦能在图像中如实反映，并通过视频输入内镜电脑进行贮存，打印。

五、GIF-V70 电子胃镜系统具有小型光源，体积小（16cm×19cm×40cm），重量轻；具有测光，自平衡，光亮调节，灯泡选择等优点，便于携带及操作。

六、日常维护与清洗消毒简单，电子接头以光源接插头一体化，安装及拆卸方便。

防水盖附设于内镜接头上，便于清洗；按钮不用涂润滑剂，简化了维护程序，还可进行高温压灭菌；配制测漏器的使用，使日常的操作及保养更加安全，可靠。

电子胃肠镜技术参数及配置清单一、名称：电子胃肠镜诊断系统二、数量：1套三：用途：适用于上部消化道，包括食道、胃、十二指肠内的常规诊断及治疗。

采用超广角光学系统，具有高分辨率的光学特征，可进行摄影、示教和动态记录。

具有标准型活检取样器械，有助于发现上消化道内的早期病变。

四：技术参数。

1、电子胃镜：（1）视场角： 120º（前视）★（2）观察景深：5-100mm★（3）分辨率：≥44万像素（原装进口CCD，数字高清）（4）插入管外径：Φ9.8mm（5）弯曲角度：上210º下90º；左右各100º（6）最小器械孔内径：≥Φ2.8mm（7）有效工作长度：≥1050mm（8）全长： 1350mm2、电子肠镜：（1）视场角： 120º（前视）★（2）观察景深：5-100mm★（3）分辨率：≥44万像素（原装进口CCD，数字高清）（4）插入管外径：Φ12.4mm（5）最大插入部外径：≤Φ13mm（6）弯曲角度：上、下各180º；左、右各160º（7）最小器械孔内径：≥Φ3.2mm（8）有效工作长度：≥1330mm（9）全长：≥1550mm3、图像处理器：（1）具有白平衡调节功能（2）具有亮度及色彩调节功能，38级分别可调（3）快门自动调节（4）3级测光窗口调节（5）3级轮廓图像增强（6）可以通过屏幕菜单来操作和调节图像处理器（7）PAL/NTSC两制式，Svidco/AV两端字输出（8）安全类型：I类（9）防电击程度：B型（10）电源电压和频率：～220V±10%,50Hz±2%（11）输入功率：35VA（12）熔断丝参数：800mA（13）工作制：连续运行4、氙灯冷光源（1）安全类型：I类（2）防电击程度：BF型（3）进液的防护程度：IPX0（4）照度：氙灯≥150000lux；色温：氙灯照度≥6500 K （5）运行模式：连续运行4h（6）电源和电压频率：220V、50Hz（7）输入功率：140VA（8）熔断丝参数：RT1-20(T1AL 250V)（9）灯泡参数：12V/50W氙灯（10）工作距离：56mm5、17寸彩色专业液晶监视器6、内镜信息工作站（1）商用国产品牌电脑（标准主流配置）（2）采集卡、采集器、连接线（3）专用信息采集软件（4）HP彩色喷墨打印机7、台车8、清洗槽（选配）带★为实质性响应；不得出现负偏离五：配置清单1、胃镜主镜：（1）上消化道电子内镜 1条（2）活组织取样钳 2把（3）清洗刷 1把（4）咬口圈 3个（5）送水瓶 1个（6）插钳口密封阀 5个（7）水/气按钮密封圈 10个（8）全管道灌流器 1个（9）测漏器 1个（10）通气盖 1个（11）水气管道吹干密封塞 1个2、肠镜主镜：（1）下消化道电子内镜 1条（2）活组织取样钳 2把（3）清洗刷 1把（4）送水瓶 1个（5）插钳口密封阀 5个（6）水/气按钮密封圈 10个（7）全管道灌流器 1个（8）测漏器 1个（9）通气盖 1个（10）水气管道吹干密封塞 1个3、图像处理器 1台4、氙灯冷光源 1台5、17寸专业液晶监视器 1台6、内窥镜工作站 1套7、台车 1套8、清洗槽（选配） 1个以上参数为参考参数，具体参数以招标文件为准。

电子胃肠镜的设计和像传输技术电子胃肠镜（Electronic Gastroscope and Colonoscope）是一种针对胃肠道疾病进行内窥镜检查的医疗设备。

它结合了电子技术和医学影像学，能够提供清晰的图像以辅助医生进行疾病的诊断和治疗。

本文将详细介绍电子胃肠镜的设计原理和像传输技术。

一、电子胃肠镜的设计原理1. 光源系统：电子胃肠镜的光源系统一般采用冷光源，通过光纤传输光信号。

冷光源具有高亮度和稳定性的优势，能够提供充足的光线供给胃肠镜使用。

2. 摄像系统：电子胃肠镜的摄像系统主要由CCD（Charge Coupled Device）传感器和镜头组成。

CCD传感器能够将光信号转换成电信号，并通过数字信号传输给显示器，显示出人体胃肠道的图像。

镜头的设计则决定了图像的清晰度和视角。

3. 镜柄控制系统：电子胃肠镜的镜柄控制系统包括转向、伸缩和弯曲等功能。

医生可以通过对镜柄的控制来调整探头的位置和角度，以便更好地观察胃肠道的状况。

4. 显示器和录像系统：电子胃肠镜的显示器用于实时显示胃肠道的图像，以帮助医生进行观察和诊断。

录像系统可以将检查过程录制下来，供医生后期复查和病例研究使用。

二、电子胃肠镜的像传输技术1. 数字信号传输：电子胃肠镜的摄像系统将光信号转换成数字信号，通过数字信号传输技术传输给显示器。

数字信号传输能够保持信号的高质量和稳定性，不受长距离传输的影响。

2. 网络传输：现代的电子胃肠镜可以将图像通过网络传输给远程观察和诊断。

这种远程图像传输技术方便了专家的会诊和病例的互相分享，提高了诊断的准确性和效率。

3. 高清图像技术：随着科技的发展，电子胃肠镜的像传输技术也不断进步。

高清图像技术能够提供更清晰、更细节的图像，帮助医生更准确地观察胃肠道病变，以便进行及时的治疗。

4. 三维成像技术：近年来，电子胃肠镜的像传输技术还引入了三维成像技术。

三维成像能够提供更立体、更真实的图像，使医生在操作时更加精确，提高了治疗的成功率。

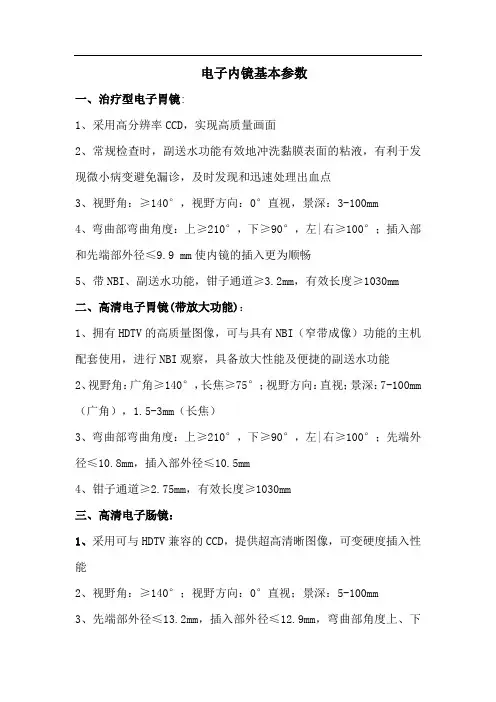

电子内镜基本参数
一、治疗型电子胃镜:
1、采用高分辨率CCD，实现高质量画面
2、常规检查时，副送水功能有效地冲洗黏膜表面的粘液，有利于发现微小病变避免漏诊，及时发现和迅速处理出血点
3、视野角：≥140°，视野方向：0°直视，景深：3-100mm
4、弯曲部弯曲角度：上≥210°，下≥90°，左|右≥100°；插入部和先端部外径≤9.9 mm使内镜的插入更为顺畅
5、带NBI、副送水功能，钳子通道≥3.2mm，有效长度≥1030mm
二、高清电子胃镜(带放大功能)：
1、拥有HDTV的高质量图像，可与具有NBI（窄带成像）功能的主机配套使用，进行NBI观察，具备放大性能及便捷的副送水功能
2、视野角：广角≥140°，长焦≥75°；视野方向：直视；景深：7-100mm （广角），1.5-3mm（长焦）
3、弯曲部弯曲角度：上≥210°，下≥90°，左|右≥100°；先端外径≤10.8mm，插入部外径≤10.5mm
4、钳子通道≥2.75mm，有效长度≥1030mm
三、高清电子肠镜：
1、采用可与HDTV兼容的CCD，提供超高清晰图像，可变硬度插入性能
2、视野角：≥140°；视野方向：0°直视；景深：5-100mm
3、先端部外径≤13.2mm，插入部外径≤12.9mm，弯曲部角度上、下
≥180°，左、右≥160°，钳子管道≥3.2mm,有效长度≥1330mm,智能弯曲更易插入
4、具有激光及高频电兼容性，内镜信息记忆功能
X。

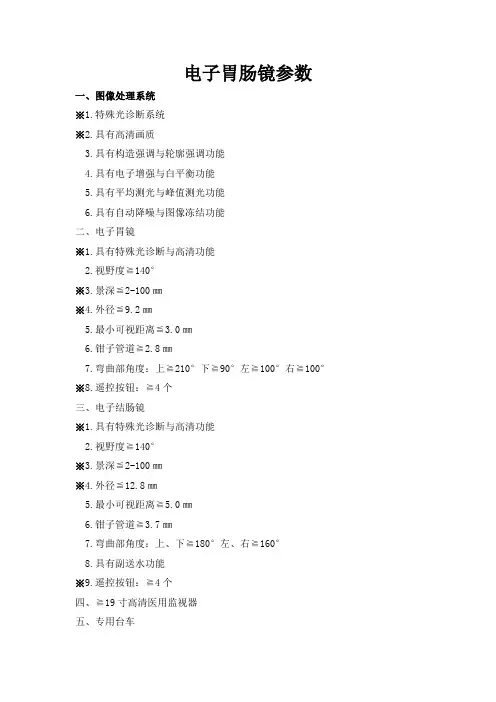

电子胃肠镜参数一、图像处理系统
※1.特殊光诊断系统
※2.具有高清画质
3.具有构造强调与轮廓强调功能
4.具有电子增强与白平衡功能
5.具有平均测光与峰值测光功能
6.具有自动降噪与图像冻结功能
二、电子胃镜
※1.具有特殊光诊断与高清功能
2.视野度≧140°
※3.景深≦2-100㎜
※4.外径≦9.2㎜
5.最小可视距离≦3.0㎜
6.钳子管道≧2.8㎜
7.弯曲部角度：上≧210°下≧90°左≧100°右≧100°※8.遥控按钮：≧4个
三、电子结肠镜
※1.具有特殊光诊断与高清功能
2.视野度≧140°
※3.景深≦2-100㎜
※4.外径≦12.8㎜
5.最小可视距离≧5.0㎜
6.钳子管道≧3.7㎜
7.弯曲部角度：上、下≧180°左、右≧160°
8.具有副送水功能
※9.遥控按钮：≧4个
四、≧19寸高清医用监视器
五、专用台车。
