限流式高压熔断器在输变电系统中的应用与性能分析一、引言随着电力系统的发展和电能需求的增加，输变电系统的运行稳定性和安全性成为关键问题。
而高压熔断器作为输变电系统的重要部件之一，承担着保护电力设备和线路的关键功能。
本文将从应用角度出发，对限流式高压熔断器在输变电系统中的应用与性能进行分析，并总结其优势和不足之处，为电力系统的运行和维护提供参考。
二、限流式高压熔断器的原理和结构限流式高压熔断器是一种常用的电力保护设备，其作用是在电力系统中限制电流大小，并在发生过载或故障时自动切断电路，保护设备和线路不受损坏。
限流式高压熔断器的主要结构包括熔断器芯、熔断器管、连接器和触点等部分。
熔断器芯是其核心部件，由熔断材料制成，其选择与系统的额定电压、电流和熔断能力有关。
三、限流式高压熔断器的应用1. 过载保护限流式高压熔断器在输变电系统中主要用于过载保护。
当线路或设备的电流超过熔断器额定电流时，熔断器芯会熔断，切断电路，防止线路和设备过载。
2. 短路保护限流式高压熔断器在输变电系统中也承担着短路保护的功能。
当线路或设备发生短路时，熔断器芯能迅速熔断，切断电路，保护线路和设备免受短路电流的影响。
3. 限流保护除了过载和短路保护外，限流式高压熔断器还可应用于限流保护。
在一些需要限制电流大小或限制电能传输的场合，通过选用合适的熔断器芯，并设置合理的参数，可实现对电流的精确控制和限制。
四、限流式高压熔断器的性能分析1. 熔断能力限流式高压熔断器的熔断能力是评价其性能的重要指标之一。
熔断能力受限于熔断芯的材料和结构，以及熔断器的额定电流和电压等参数。
在实际应用中，熔断能力要能够满足系统的额定工作条件，并且具备一定的光弧灭弧能力。
2. 耐压性能限流式高压熔断器作为输变电系统中的关键元件，其耐压性能是确保系统运行安全的重要保证。
熔断器在额定电压下应能正常工作，并能承受额定电压以外的超压冲击，确保系统的稳定运行。
3. 过流特性限流式高压熔断器的过流特性直接影响其在过载和短路保护中的可靠性和灵敏度。

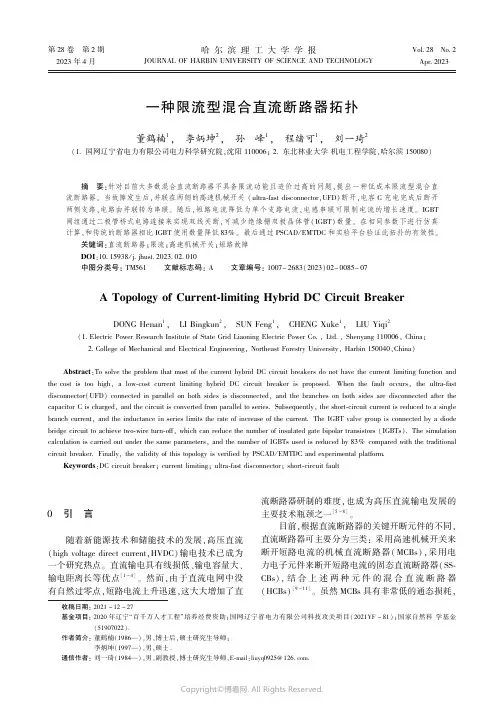

第28卷㊀第2期2023年4月㊀哈尔滨理工大学学报JOURNAL OF HARBIN UNIVERSITY OF SCIENCE AND TECHNOLOGY㊀Vol.28No.2Apr.2023㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀一种限流型混合直流断路器拓扑董鹤楠1,㊀李炳坤2,㊀孙㊀峰1,㊀程绪可1,㊀刘一琦2(1.国网辽宁省电力有限公司电力科学研究院,沈阳110006;2.东北林业大学机电工程学院,哈尔滨150080)摘㊀要:针对目前大多数混合直流断路器不具备限流功能且造价过高的问题,提出一种低成本限流型混合直流断路器㊂当故障发生后,并联在两侧的高速机械开关(ultra-fast disconnector ,UFD )断开,电容C 充电完成后断开两侧支路,电路由并联转为串联㊂随后,短路电流降低为单个支路电流,电感串联可限制电流的增长速度㊂IGBT 阀组通过二极管桥式电路连接来实现双线关断,可减少绝缘栅双极晶体管(IGBT )数量㊂在相同参数下进行仿真计算,和传统的断路器相比IGBT 使用数量降低83%㊂最后通过PSCAD /EMTDC 和实验平台验证此拓扑的有效性㊂关键词:直流断路器;限流;高速机械开关;短路故障DOI :10.15938/j.jhust.2023.02.010中图分类号:TM561文献标志码:A文章编号:1007-2683(2023)02-0085-07A Topology of Current-limiting Hybrid DC Circuit BreakerDONG Henan 1,㊀LI Bingkun 2,㊀SUN Feng 1,㊀CHENG Xuke 1,㊀LIU Yiqi 2(1.Electric Power Research Institute of State Grid Liaoning Electric Power Co.,Ltd.,Shenyang 110006,China;2.College of Mechanical and Electrical Engineering,Northeast Forestry University,Harbin 150040,China)Abstract :To solve the problem that most of the current hybrid DC circuit breakers do not have the current limiting function andthe cost is too high,a low-cost current limiting hybrid DC circuit breaker is proposed.When the fault occurs,the ultra-fastdisconnector(UFD)connected in parallel on both sides is disconnected,and the branches on both sides are disconnected after the capacitor C is charged,and the circuit is converted from parallel to series.Subsequently,the short-circuit current is reduced to a single branch current,and the inductance in series limits the rate of increase of the current.The IGBT valve group is connected by a diode bridge circuit to achieve two-wire turn-off,which can reduce the number of insulated gate bipolar transistors (IGBTs).The simulationcalculation is carried out under the same parameters,and the number of IGBTs used is reduced by 83%compared with the traditional circuit breaker.Finally,the validity of this topology is verified by PSCAD /EMTDC and experimental platform.Keywords :DC circuit breaker;current limiting;ultra-fast disconnector;short-circuit fault㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀收稿日期:2021-12-27基金项目:2020年辽宁 百千万人才工程 培养经费资助;国网辽宁省电力有限公司科技攻关项目(2021YF -81);国家自然科学基金(51907022).作者简介:董鹤楠(1986 ),男,博士后,硕士研究生导师;李炳坤(1997 ),男,硕士.通信作者:刘一琦(1984 ),男,副教授,博士研究生导师,E-mail:liuyq0925@.0㊀引㊀言随着新能源技术和储能技术的发展,高压直流(high voltage direct current,HVDC)输电技术已成为一个研究热点㊂直流输电具有线损低㊁输电容量大㊁输电距离长等优点[1-4]㊂然而,由于直流电网中没有自然过零点,短路电流上升迅速,这大大增加了直流断路器研制的难度,也成为高压直流输电发展的主要技术瓶颈之一[5-8]㊂目前,根据直流断路器的关键开断元件的不同,直流断路器可主要分为三类:采用高速机械开关来断开短路电流的机械直流断路器(MCBs),采用电力电子元件来断开短路电流的固态直流断路器(SS-CBs),结合上述两种元件的混合直流断路器(HCBs)[9-11]㊂虽然MCBs 具有非常低的通态损耗,但由于其接触器之间需要熄弧,所以其断弧时间较长[12]㊂现已经存在许多短路故障研究方法,提取电流变化特征作为依据等[13-15]㊂文[16]介绍了典型的SSCBs,正常运行时,固态开关接通,允许通过标称负载电流㊂发生短路故障时,控制单元激活门极驱动电路打开半导体开关来中断电路㊂串联IGBT的SSCBs可以在数百微秒内中断故障电流,但IGBT会产生大量的通态损耗,占系统损耗30%以上[17]㊂文[18]提出一种Z源直流断路器,该断路器的拓扑由一个半导体元件㊁一对LC桥臂㊁二极管和电阻组成㊂发生故障时,Z源直流断路器可以利用电路中并联电容产生的反向电流切断可控硅,实现无电弧切断电路㊂Z源断路器的缺点是不能切断高阻故障,并且桥臂电感㊁电容参数不能随时调整,导致断路器适应性差㊂近年来,HCBs受到越来越多的关注㊂HCBs结合了SSCBs快速切断电流能力和MCBs通态损耗低的优点,是未来的发展方向之一㊂文[19]介绍了一种由载流支路㊁固态开关支路和吸收支路组成的HCB㊂在正常工作条件下,载流电流由导通损耗很小的载流支路传导㊂短路故障时,载流支路UFD断开,电流换向到固态支路㊂换向完成后,向固态支路发送关断信号,使其切断,清除短路电流㊂但同时大量的IGBT也被用于HCBs的固态开关分支,因此在高功率应用中HCBs的成本较高㊂针对在减少IGBT数量方面缺乏研究的问题,本文提出一种改进的限流低成本直流断路器㊂当此断路器处于载流状态时,IGBT处于导通状态㊂当故障发生时,分散在两侧的UFD迅速断开,电容C充电完成后,原有的并联支路变为串联支路㊂此时,由于系统等效电感突然增大,短路电流上升速率减慢㊂在这一阶段,本文提出的断路器IGBT串联共用电源电压,可减少IGBT的使用数量,提升此断路器的经济性㊂本文首先提出限流型混合断路器的拓扑,并分析此断路器的工作原理㊂然后,建立所提断路器仿真模型,通过PSCAD/EMTDC仿真软件和实验平台验证本文拓扑的有效性,并对其经济性进行分析㊂1㊀限流型混合直流断路器1.1㊀限流型混合直流断路器拓扑结构本文所提断路器拓扑主要包括IGBT阀组㊁限流电感和UFD如图1所示,IGBT阀组包括数个串联的IGBT㊁金属氧化物避雷器(MOA)和由4个二极管组成的二极管整流桥,该结构的功能是切断故障电流;限流电感(L1㊁L2㊁L3)负责限制短路电流的上升速率;UFD和电容C的作用是在发生短路故障后断开,改变电路结构,将原来并联支路转变为串联支路㊂图1㊀限流型混合直流断路器Fig.1㊀Current-limiting hybrid DC circuit breaker 1.2㊀限流型混合直流断路器工作原理发生短路故障后,限流型混合式直流断路器的分断时序如下:1)t1时刻为短路故障发生时刻;2)t2时刻UFD完全断开;3)t3时刻电容C充电完成完全断开,各IGBT 阀组由并联变为串联;4)t4时刻给IGBT发送关断信号,切除故障电流㊂1.2.1㊀正常工作阶段(t0-t1)图2显示了t0-t1阶段的电流方向,R0㊁R1㊁R s㊁R2分别为线电阻㊁IGBT电阻㊁负载电阻㊁UFD电阻㊂图2㊀t0-t1阶段等效电路Fig.2㊀Equivalent circuit of the t0-t1stage68哈㊀尔㊀滨㊀理㊀工㊀大㊀学㊀学㊀报㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀第28卷㊀系统电流设置为I ,各支路电流分别设为I L1㊁I L2㊁I L3,直流电源电压设为U dc ㊂t 0-t 1期间,电流流向用红线表示,系统电流I 可表示为:I =U dcR 0+R +R s(1)式中R 为3个桥臂支路的等效电阻,可表示为R =(R 1+3R 2)R 13R 1+R 2(2)各支路电流可由式(3)计算:I L1=R 1+R 23R 1+R 2I I L2=R 1-R 23R 1+R 2I I L3=R 1+R 23R 1+R 2I üþýïïïïïïïï(3)UFD 的电阻很小,如果忽略R 2,3个支路的电流近似相等㊂1.2.2㊀故障检测阶段(t 1-t 2)假设在t 1时发生短路故障㊂UFD 接收到信号后开始关断,一般UFD 的关断时间为2ms㊂等效电路图如图3所示㊂图3㊀t 1-t 2阶段等效电路Fig.3㊀Equivalent circuit of the t 1-t 2stage根据图3列出相应的KVL 方程,如下所示:U dc =R 0I +2R 2R 13R 1+R 2I +R 1(R 1+R 2)3R 1+R 2I +LR 1+R 23R 1+R 2d Id t(4)其中L =L 1=L 2=L 3为简化式(4),用R e 和R q 代替部分系数,即R e =R 0+2R 2R 13R 1+R 2+R 1(R 1+R 2)3R 1+R 2(5)R q =R 1+R 23R 1+R 2(6)简化结果可表示为U dc =IR e +LR q d I d t(7)解式(7)可得:I =U dc R e +(I N -U dc R e)e -t -t 1τ(8)式中:τ=LR q /R e ;I N 为额定电流㊂1.2.3㊀换流阶段(t 2-t 3)UFD 在t 2时刻关断,电流换相开始㊂等效电路如图4所示㊂电容充电方程可表示为U C1=L d I L1d t +R 1I L1-L d I L2d t -R 1I L2U C2=L d I L3d t +R 1I L3-L d I L2d t-R 1I L2üþýïïïï(9)其中U C1和U C2分别代表左右电容的电压㊂在UFD 断开的过程中,系统电流连续给UFD中的并联电容充电㊂此外,电容C 在充电过程中会产生反向电压,可在一定程度上限制短路电流的增长㊂图4㊀t 2-t 3阶段等效电路Fig.4㊀Equivalent circuit of the t 2-t 3stage1.2.4㊀IGBT 工作阶段(t 3-t 4)电容C 在t 3时充电完成断开,并联的3个支路同时串联,等效电路图如图5所示㊂图5㊀t 3-t 4阶段等效电路Fig.5㊀Equivalent circuit of the t 3-t 4stage78第2期董鹤楠等:一种限流型混合直流断路器拓扑由图5可知,KVL 方程为U dc =(R 0+3R 1)I +3L d I d t(10)解式(10)可得:I =U dc R 0+3R 1+(I t3-U dcR 0+3R 1)e-t -t 3τ1式中:τ1为3L /(R 0+3R 1);I t3为t 3时的系统电流值㊂由于流过电感的电流不能突然变化,当3个支路由并联变为串联时,系统电流会降低到单个支路电流,此时并联的电感转为串联,这进一步体现了断路器的限流作用㊂供电电压为U dc ,短路电流峰值为I peak ,IGBT 可承受的关断电压为u ,可承受的峰值电流为i 1㊂那么,本文所提出的断路器所需IGBT 数量可由式(12)得到,即x =U dc u(12)所需二极管数量为y =4I peak i 1(13)两种断路器使用相同数量的二极管,传统混合直流断路器所需IGBT 数量如式(14)所示㊂x =U dc I peakui 1(14)从式(12)~(14)可以看出,本文提出的断路器与传统混合直流断路器相比,随着电压水平的提高,可以节省更多的IGBT㊂分支数量的增加也可以节省更多的IGBT,使用的二极管数量是相同的㊂根据(12)㊁(14),电压等级越高,与传统混合直流断路器相比,可以节省更多的IGBT㊂综上所述,本文提出的断路器可以显著降低对于IGBT 的需求,进而节约成本㊂2㊀仿真结果分析在本节中,传统混合直流断路器和提出的断路器在PSCAD /EMTDC 平台上建模,仿真参数如表1所示㊂假设0.2s 时发生短路故障,UFD 完全断开连接大约需要2ms,UFD 完全断开后,IGBT 元件在0.203s 切断,断路器将短路电流完全切断,实现故障隔离㊂在上述条件下,对所提的限流型混合直流断路器进行仿真分析,仿真波形如图6~8所示㊂在相同条件下,对传统混合式直流断路器进行仿真,仿真波形如图9~10所示㊂表1㊀仿真模型的参数Tab.1㊀Parameters of simulation model参数值直流电源U dc /kV 100并联电容C /μF 10负载电阻R s /Ω200电感L /mH 60线路电阻R 0/Ω10图6㊀所提断路器系统电流波形Fig.6㊀System current waveform of theproposed circuit breaker㊀㊀由图6可以看出,在0.2s 系统发生短路故障后,系统电流在电感的限制下缓慢上升㊂在0.202s时,UFD 完全断开,电容C 开始充电,在t 3时充电完成断开,原来3个并联支路转变为成串联支路,系统电流降至1.45kA㊂随后由于电感的串联,故障电流的上升速率减慢,实现了限流功能㊂图6的系统电流波形与第一节的理论分析一致㊂图7㊀各支路的电流波形Fig.7㊀The current waveform of each branch图7为各支路电流波形图,I L1和I L3完全重叠为一条曲线㊂在0.202s 之前,即UFD 完全断开之前,3个支路上的电流大小相等,均为系统电流的1/3㊂当UFD 断开后,I L2变为幅值相等方向相反的电流㊂88哈㊀尔㊀滨㊀理㊀工㊀大㊀学㊀学㊀报㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀第28卷㊀图8为各支路IGBT 阀组电压波形,U IGBT1和U IGBT3与曲线重叠㊂通过电压波形图可以看出,当0.203s IGBT 完全关闭时,电压有一个峰值,然后迅速下降并慢慢趋于稳定,最后电压稳定在电源电压的1/3㊂图8㊀IGBT 阀组电压波形Fig.8㊀IGBT group voltage waveform与图9中传统的混合式直流断路器相比,本文所提出的断路器切断故障电流的速度更快,且具备故障限流功能㊂从图8和图10可以看出,所提出的IGBT 阀组电压约为传统混合直流断路器电压的1/3㊂图9㊀传统断路器的系统电流波形Fig.9㊀System current waveform of thetraditional circuitbreaker图10㊀IGBT 组电压波形Fig.10㊀IGBT group voltage waveform3㊀实㊀验为了进一步研究所设计的直流断路器的性能,设计了一个简化的低压实验电路㊂实验图如图11所示,实验参数表见表2㊂图11㊀实验测试电路Fig.11㊀Experiment test circuit表2㊀实验设备参数Tab.2㊀Experimental equipment parameters参数值电源电压U dc /V 100并联电容C /μF 10负载电阻R s /Ω40电感L /mH 10线路电阻R 0/Ω10㊀㊀从图12可以看出,两侧支路断开后,电路由并联转为串联,系统电流下降㊂此时,电感转为串联连接,故障电流的上升率明显放缓,验证了所提断路器的限流功能㊂最后IGBT 关断,电流降低至零,实现故障隔离,这与前面的分析结果一致㊂图12㊀实验波形图Fig.12㊀Experimental waveform98第2期董鹤楠等:一种限流型混合直流断路器拓扑4㊀经济型分析将本文提出的直流断路器与文[20]提出的直流断路器进行经济性比较㊂基于ʃ100kV的工程条件,断路器电压一般是直流线路额定电压的1.5倍,一般为150kV㊂根据第2节可知,峰值电流约为1.66kA㊂IGBT采用5SNA2000K450300型号,额定参数为4.5kV/2kA㊂在不考虑冗余的情况下,由于本拓扑断路阀段采用的是二极管桥式模型,可以实现双向开断功能,所以IGBT个数仅为150/4=38个,电流最大值未超过额定值㊂在相同条件下针对于传统断路器进行仿真测试,由于传统断路器采用IGBT反串联,来实现双向开断功能,所以IGBT个数仅为(150/4)ˑ2=76个㊂电流最大值为4.18kA,超过额定值,需配备3条并联支路,所以IGBT个数为76ˑ3=228㊂表3给出了经济比较㊂表3㊀经济性比较Tab.3㊀Economic comparison方案IGBT总数UFD总数传统型2281改进型382㊀㊀与传统混合直流断路器相比,本文所提出的断路器在100kV工况下IGBT使用量降低83%㊂由于IGBT的单价较高,且需要配备控制电路,可见本文提出的断路器在高压系统中具有一定的经济性㊂5㊀结㊀论本文提出一种改进的直流断路器拓扑结构,并在PSCAD/EMTDC仿真软件和实验平台验证本文拓扑的有效性㊂最后进行经济性分析,得出以下结论㊂1)采用二极管桥结构实现双向导通,不仅可以减少IGBT的使用,降低成本,还可以使断路器具有双向导通电流的功能;2)故障发生后,可通过断开UFD将支路由并联变为串联,从而将所有支路的IGBT串联起来,以承受电源电压㊂因此,可以大大减少IGBT的数量,降低成本;3)具备故障限流功能;4)与传统断路器相比,在高压电网中具有更好的经济性㊂参考文献:[1]㊀赵俊博,张葛祥,黄彦全.含新能源电力系统状态估计研究现状和展望[J].电力自动化设备,2014,34(5):7.ZHAO Junbo,ZHANG Gexang,HUANG Yanquan.Pres-ent Situation and Prospect of Power System State Estima-tion with New Energy[J].Electric Power Automation E-quipment,2014,34(5):7.[2]㊀白浩,王钰山,周长城,等.市场环境下含新能源配电网供电能力评估及提升策略[J].哈尔滨理工大学学报,2021,26(5):114.BAI Hao,WANG Yushan,ZHOU Changcheng,et al.The Evaluation and Promotion Strategy of TSC for Distri-bution System with New Energy under Power Market Envi-ronment[J].Journal of Harbin University of Science andTechnology,2021,26(5):114.[3]㊀宋丹,张武洋,王成华.含光储系统的微电网能量协调控制策略[J].哈尔滨理工大学学报,2021,26(6):94.SONG Dan,ZHANG Wuyang,WANG Chenghua.Coor-dinated Control Strategy of Microgrid Energy with OpticalStorage System[J].Journal of Harbin University of Sci-ence and Technology,2021,26(6):94.[4]㊀ROHNER S,BERNET S,HILLER M,et al.Modula-tion,Losses,and Semiconductor Requirements of Modu-lar Multilevel Converters[J].IEEE Transactions on Ln-dustrial Electronics,2009,57(8):2633. [5]㊀江道灼,张弛,郑欢,等.一种限流式混合直流断路器方案[J].电力系统自动化,2014,38(4):65.JIANG Daozhuo,ZHANG Chi,ZHENG Huan,et al.AScheme for Current-limiting Hybrid DC Circuit Breaker[J].Automation of Electric Power Systems,2014,38(4):65.[6]㊀LI S,XU,LU Y,et al.An Auxiliary DC Circuit BreakerUtilizing an Augmented MMC[J].IEEE Transactions onPower Delivery,2019,34(2):561.[7]㊀ALI Z,TERRICHE Y,ABBAS S Z,et al.Fault Manage-ment in DC Microgrids:A Review of Challenges,Coun-termeasures,and Future Research Trends[J].IEEE Ac-cess,2021,9:128032.[8]㊀WANG T,CHU X,HUSSAIN K,et al.Fault Controland Line Protection Strategy for LVDC Microgrids Basedon Modified High-frequency-link DC Solid State Trans-former[J].International Journal of Electrical Power&Energy Systems,2022,140:108052.[9]㊀ZEN S,INADA Y,OHNISHI W,et al.Prototype Cur-09哈㊀尔㊀滨㊀理㊀工㊀大㊀学㊀学㊀报㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀第28卷㊀rent-Limiting Hybrid DC Circuit Breaker Incorporating aFuse and a Semiconductor Device[J].IEEE Transactionson Power Delivery,2021,36(4):2231. [10]MOKHBERDORAN A,HERTEM D V,SILVA N,et al.Multi-port Hybrid HVDC Circuit Breaker[J].IEEETransactions on Industrial Electronics,2018,65(1):309.[11]徐政,肖晃庆,徐雨哲.直流断路器的基本原理和实现方法研究[J].高电压技术,2018,44(2):347.XU Zheng,XIAO Huangqing,XU Yuzhe.Study on BasicPrinciple and Its Realization Methods for DC CircuitBreakers[J].High Voltage Engineering,2018,44(2):347.[12]MARROQUI D,BLANES J M,GARRIGOS A,et al.Self-Powered380V DC SiC Solid-State Circuit Breakerand Fault Current Limiter[J].IEEE Transactions onPower Electronics,2019,34(10):9600. [13]LI J,LI Y,XIONG L,et al.DC Fault Analysis andTransient Average Current Based Fault Detection for Ra-dial MTDC System[J].IEEE Transactions on Power De-livery,2020,35(3):1310.[14]马志钦,王守明,杨贤,等.干式铁芯电抗器匝间短路故障检测与定位方法[J].哈尔滨理工大学学报,2020,25(6):63.MA Zhiqin,WANG Shouming,YANG Xian,et al.Re-search on the Detection and Location Method of TurnShort Circuit Fault of Dry-type Iron Core Reactor[J].Journal of Harbin University of Science and Technology,2020,25(6):63.[15]赵洪森,戈宝军,陶大军,等.同步发电机定子绕组匝间短路故障诊断研究[J].哈尔滨理工大学学报,2018,23(1):99.ZHAO Hongsen,GE Baojun,TAO Dajun,et al.Investi-gation on Stator Winding Inter-turns Short Circuit FaultDiagnosis[J].Journal of Harbin University of Scienceand Technology,2018,23(1):99.[16]WANG Y,LI W,WU X,et al.A Novel BidirectionalSolid-state Circuit Breaker for DC Microgrid[J].IEEETransactions on Industrial Electronics,2019,66(7):5707.[17]QI L L,ANTONIAZZI A,RACITI L,et al.Design ofSolid-State Circuit Breaker-Based Protection for DCShipboard Power Systems[J].IEEE Journal of Emergingand Selected Topics in Power Electronics,2017,5(1):260.[18]YE H,CHEN W.A Novel Hybrid DC Circuit BreakerBased on Pre-charged Capacitors[J].Zhongguo DianjiGongcheng Xuebao/Proceedings of the Chinese Society ofElectrical Engineering,2018,38(20):5992. [19]LAZZARI R,PIEGARI L.Design and Implementation ofLVDC Hybrid Circuit Breaker[J].IEEE Transactions onPower Electronics,2019,34(8):7369. [20]HASSANPOOR A,HÄFNER J,JACOBSON B.Techni-cal Assessment of Load Commutation Switch in HybridHVDC Breaker[J].IEEE Transactions on Power Elec-tronics,2014,30(10):5393.(编辑:温泽宇)19第2期董鹤楠等:一种限流型混合直流断路器拓扑。
