高中物理稳恒电流解题技巧讲解及练习题

高考物理稳恒电流解题技巧及经典题型及练习题一、稳恒电流专项训练1．如图所示，已知电源电动势E=20V ，内阻r=lΩ，当接入固定电阻R=3Ω时，电路中标有“3V,6W”的灯泡L 和内阻R D =1Ω的小型直流电动机D 都恰能正常工作.试求：（1）流过灯泡的电流（2）固定电阻的发热功率（3）电动机输出的机械功率【答案】（1）2A （2）7V （3）12W【解析】（1）接通电路后，小灯泡正常工作，由灯泡上的额定电压U 和额定功率P 的数值 可得流过灯泡的电流为：=2A （2）根据热功率公式，可得固定电阻的发热功率：=12W（3）根据闭合电路欧姆定律，可知电动机两端的电压：=9V 电动机消耗的功率：=18W 一部分是线圈内阻的发热功率：=4W 另一部分转换为机械功率输出，则=14W 【点睛】（1）由灯泡正常发光，可以求出灯泡中的电流；（2）知道电阻中流过的电流，就可利用热功率方程，求出热功率；（3）电动机消耗的电功率有两个去向：一部分是线圈内阻的发热功率；另一部分转化为机械功率输出。

2．把一只“1.5V ，0.3A ”的小灯泡接到6V 的电源上，为使小灯泡正常发光，需要串联还是并联一个多大电阻？【答案】串联一个15Ω的电阻【解析】【分析】【详解】要使灯泡正常发光则回路中电流为0.3A ，故回路中的总电阻为6Ω=20Ω0.3U R I ==总 灯泡的电阻为 1.5Ω=5Ω0.3L L U R I ==由于电源电压大于灯泡额定电压，故需要串联一个电阻分压，阻值为20Ω5Ω15ΩL R R R ==-=总-3．如图所示，已知电源电动势E=16 V ，内阻r=1 Ω，定值电阻R=4 Ω，小灯泡上标有“3 V ，4.5 W”字样，小型直流电动机的线圈电阻r′=1 Ω，开关闭合时，小灯泡和电动机均恰好正常工作．求：（1）电路中的电流强度；（2）电动机两端的电压；（3）电动机的输出功率．【答案】（1）1.5A ；（2）5.5V ；（3）6W.【解析】试题分析：（1）电路中电流L LP I U ==1．5A （2）电动机两端的电压()M L U E U I R r =--+=5．5V（3）电动机的总功率电动机线圈热功率2/ 2.25W P I r==热电动机的输出功率考点：电功率4．如图所示，已知R 3＝3Ω，理想电压表读数为3v ，理想电流表读数为2A ，某时刻由于电路中R 3发生断路，电流表的读数2．5A ，R 1上的电压为5v ，求：（1）R 1大小、R 3发生断路前R 2上的电压、及R 2阻值各是多少？（R 3发生断路时R 2上没有电流）（2）电源电动势E 和内电阻r 各是多少？【答案】（1）1V 1Ω（2）10 V ；2Ω【解析】试题分析：（1）R 3断开时 电表读数分别变为5v 和2．5A 可知R 1=2欧R3断开前R1上电压U1=R1I=4VU1= U2 + U3所以 U2=1VU2：U3 = R2：R3 =1:3R2=1Ω（2）R3断开前总电流I1=3AE = U1 + I1rR3断开后总电流I2=2．5AE = U2 + I2r联解方程E= 10 V r=2Ω考点：闭合电路的欧姆定律【名师点睛】5．如图所示，竖直放置的两根足够长的光滑金属导轨相距为L，导轨的两端分别与电源（串有一滑动变阻器 R）、定值电阻、电容器（原来不带电）和开关K相连．整个空间充满了垂直于导轨平面向外的匀强磁场，其磁感应强度的大小为B．一质量为m，电阻不计的金属棒 ab 横跨在导轨上．已知电源电动势为E，内阻为r，电容器的电容为C，定值电阻的阻值为R0，不计导轨的电阻．（1）当K接1时，金属棒 ab 在磁场中恰好保持静止，则滑动变阻器接入电路的阻值 R 为多大？（2）当 K 接 2 后，金属棒 ab 从静止开始下落，下落距离 s 时达到稳定速度，则此稳定速度的大小为多大？下落 s 的过程中所需的时间为多少？（3） ab 达到稳定速度后，将开关 K 突然接到3，试通过推导，说明 ab 作何种性质的运动？求 ab 再下落距离 s 时，电容器储存的电能是多少？（设电容器不漏电，此时电容器没有被击穿）【答案】（1）EBLrmg-（2）442222B L s m gRmgR B L+（3）匀加速直线运动2222mgsCB Lm cB L+【解析】【详解】（1）金属棒ab在磁场中恰好保持静止，由BIL=mgE I R r =+ 得 EBL R r mg =- （2）由 220B L v mg R = 得 022mgR v B L = 由动量定理，得mgt BILt mv -= 其中0BLs q It R ==得44220220B L s m gR t mgR B L += （3）K 接3后的充电电流q C U CBL v v I CBL CBLa t t t t ∆∆∆∆=====∆∆∆∆ mg-BIL=ma得22mg a m CB L =+=常数 所以ab 棒的运动性质是“匀加速直线运动”，电流是恒定的．v 22-v 2=2as根据能量转化与守恒得 22211()22E mgs mv mv ∆=-- 解得：2222mgsCB L E m cB L ∆=+ 【点睛】本题是电磁感应与电路、力学知识的综合，关键要会推导加速度的表达式，通过分析棒的受力情况，确定其运动情况．6．在如图所示的电路中，两平行正对金属板A 、B 水平放置，两板间的距离d =4.0cm ．电源电动势E =400V ，内电阻r =20Ω，电阻R 1=1980Ω．闭合开关S ，待电路稳定后，将一带正电的小球（可视为质点）从B 板上的小孔以初速度v 0=1.0m/s 竖直向上射入两板间，小球恰好能到达A 板．若小球所带电荷量q =1.0×10-7C ，质量m =2.0×10-4kg ，不考虑空气阻力，忽略射入小球对电路的影响，取g =10m/s 2．求：（1）A 、B 两金属板间的电压的大小U ；（2）滑动变阻器消耗的电功率P ；（3）电源的效率η．【答案】（1）U =200V （2）20W （3）0099.5【解析】【详解】（1）小球从B 板上的小孔射入恰好到达A 板的过程中，在电场力和重力作用下做匀减速直线运动，设A 、B 两极板间电压为U ，根据动能定理有：20102qU mgd mv --=-， 解得：U = 200 V ．（2）设此时滑动变阻器接入电路中的电阻值为R ，根据闭合电路欧姆定律可知，电路中的电流1E I R R r=++，而 U = IR ， 解得：R = 2×103 Ω 滑动变阻器消耗的电功率220U P W R==． （3）电源的效率2121()099.50()P I R R P I R R r η+===++出总． 【点睛】本题电场与电路的综合应用，小球在电场中做匀减速运动，由动能定理求电压．根据电路的结构，由欧姆定律求变阻器接入电路的电阻．7．对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻地理解其物理本质。

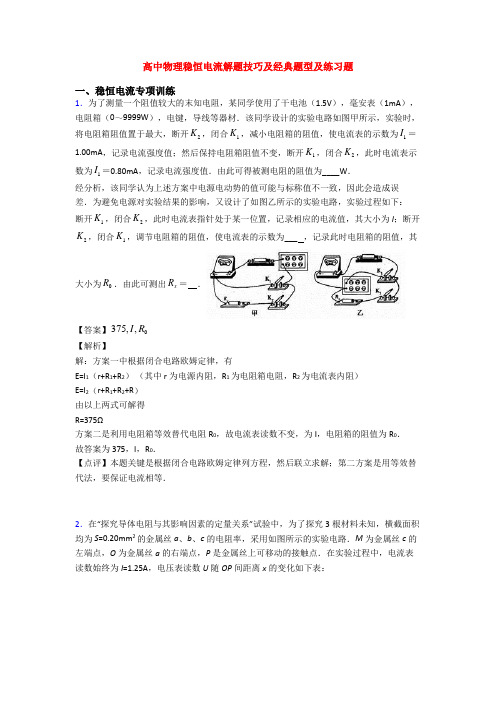

高中物理稳恒电流解题技巧及经典题型及练习题一、稳恒电流专项训练1．为了测量一个阻值较大的末知电阻，某同学使用了干电池（1.5V ），毫安表（1mA ），电阻箱（0～9999W ），电键，导线等器材．该同学设计的实验电路如图甲所示，实验时，将电阻箱阻值置于最大，断开2K ，闭合1K ，减小电阻箱的阻值，使电流表的示数为1I ＝1.00mA ，记录电流强度值；然后保持电阻箱阻值不变，断开1K ，闭合2K ，此时电流表示数为1I ＝0.80mA ，记录电流强度值．由此可得被测电阻的阻值为____W ．经分析，该同学认为上述方案中电源电动势的值可能与标称值不一致，因此会造成误差．为避免电源对实验结果的影响，又设计了如图乙所示的实验电路，实验过程如下： 断开1K ，闭合2K ，此时电流表指针处于某一位置，记录相应的电流值，其大小为I ；断开2K ，闭合1K ，调节电阻箱的阻值，使电流表的示数为___ ，记录此时电阻箱的阻值，其大小为0R ．由此可测出x R ＝ ．【答案】0375,,I R 【解析】解：方案一中根据闭合电路欧姆定律，有E=I 1（r+R 1+R 2） （其中r 为电源内阻，R 1为电阻箱电阻，R 2为电流表内阻） E=I 2（r+R 1+R 2+R ） 由以上两式可解得 R=375Ω方案二是利用电阻箱等效替代电阻R 0，故电流表读数不变，为I ，电阻箱的阻值为R 0． 故答案为375，I ，R 0．【点评】本题关键是根据闭合电路欧姆定律列方程，然后联立求解；第二方案是用等效替代法，要保证电流相等．2．在“探究导体电阻与其影响因素的定量关系”试验中，为了探究3根材料未知，横截面积均为S =0.20mm 2的金属丝a 、b 、c 的电阻率，采用如图所示的实验电路．M 为金属丝c 的左端点，O 为金属丝a 的右端点，P 是金属丝上可移动的接触点．在实验过程中，电流表读数始终为I =1.25A ，电压表读数U 随OP 间距离x 的变化如下表：x /mm600 700 800 900 1000 120014001600180020002100220023002400U/V3.954.505.105.906.506.656.826.937.027.157.858.509.059.75⑴绘出电压表读数U 随OP 间距离x 变化的图线； ⑵求出金属丝的电阻率ρ，并进行比较．【答案】（1）如图所示； （2）电阻率的允许范围：a ρ：60.9610m -⨯Ω⋅~61.1010m -⨯Ω⋅b ρ：68.510m -⨯Ω⋅~71.1010m -⨯Ω⋅c ρ：60.9610m -⨯Ω⋅~61.1010m -⨯Ω⋅通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率． 【解析】（1）以OP 间距离x 为横轴，以电压表读数U 为纵轴，描点、连线绘出电压表读数U 随OP 间距离x 变化的图线． （2）根据电阻定律l R S ρ=可得S U S R l I lρ=⋅=⋅． 663(6.5 3.9)0.2010 1.04101.25(1000600)10a m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯673(7.1 6.5)0.20109.6101.25(20001000)10b m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 663(9.77.1)0.2010 1.04101.25(24002000)10c m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率．3．四川省“十二五”水利发展规划指出，若按现有供水能力测算，我省供水缺口极大，蓄引提水是目前解决供水问题的重要手段之一。

高考物理高考物理稳恒电流解题技巧讲解及练习题一、稳恒电流专项训练1．如图10所示，P 、Q 为水平面内平行放置的光滑金属长直导轨，相距为L 1 ，处在竖直向下、磁感应强度大小为B 1的匀强磁场中．一导体杆ef 垂直于P 、Q 放在导轨上，在外力作用下向左做匀速直线运动．质量为m 、每边电阻均为r 、边长为L 2的正方形金属框abcd 置于倾斜角θ=30°的光滑绝缘斜面上(ad ∥MN ，bc ∥FG ，ab ∥MG, dc ∥FN)，两顶点a 、d 通过细软导线与导轨P 、Q 相连，磁感应强度大小为B 2的匀强磁场垂直斜面向下，金属框恰好处于静止状态．不计其余电阻和细导线对a 、d 点的作用力． （1）通过ad 边的电流I ad 是多大？ （2）导体杆ef 的运动速度v 是多大？【答案】(1)238mg B L (2)1238mgrB B dL【解析】试题分析：(1)设通过正方形金属框的总电流为I ，ab 边的电流为I ab ，dc 边的电流为I dc ， 有I ab ＝34I ① I dc ＝14I ② 金属框受重力和安培力，处于静止状态，有mg ＝B 2I ab L 2＋B 2I dc L 2 ③由①～③，解得I ab ＝2234mgB L ④ (2)由(1)可得I ＝22mgB L ⑤设导体杆切割磁感线产生的电动势为E ，有E ＝B 1L 1v ⑥设ad 、dc 、cb 三边电阻串联后与ab 边电阻并联的总电阻为R ，则R ＝34r ⑦ 根据闭合电路欧姆定律，有I ＝E R⑧ 由⑤～⑧，解得v ＝121234mgrB B L L ⑨ 考点：受力分析，安培力，感应电动势，欧姆定律等．2．如图所示，一根有一定电阻的直导体棒质量为、长为L，其两端放在位于水平面内间距也为L的光滑平行导轨上，并与之接触良好；棒左侧两导轨之间连接一可控电阻；导轨置于匀强磁场中，磁场的磁感应强度大小为B，方向垂直于导轨所在平面，时刻，给导体棒一个平行与导轨的初速度，此时可控电阻的阻值为，在棒运动过程中，通过可控电阻的变化使棒中的电流强度保持恒定，不计导轨电阻，导体棒一直在磁场中。

高考物理稳恒电流技巧和方法完整版及练习题及解析一、稳恒电流专项训练1． 4～1.0T 范围内，磁敏电阻的阻值随磁感应强度线性变化（或均匀变化） （4）磁场反向，磁敏电阻的阻值不变． 【解析】（1）当B ＝0.6T 时，磁敏电阻阻值约为6×150Ω＝900Ω，当B ＝1.0T 时，磁敏电阻阻值约为11×150Ω＝1650Ω．由于滑动变阻器全电阻20Ω比磁敏电阻的阻值小得多，故滑动变阻器选择分压式接法；由于xVA xR R R R >，所以电流表应内接．电路图如图所示．（2）方法一：根据表中数据可以求得磁敏电阻的阻值分别为：130.4515000.3010R -=Ω=Ω⨯，230.911516.70.6010R -=Ω=Ω⨯，331.5015001.0010R -=Ω=Ω⨯，431.791491.71.2010R -=Ω=Ω⨯，532.7115051.8010R -=Ω=Ω⨯， 故电阻的测量值为1234515035R R R R R R ++++=Ω=Ω（1500－1503Ω都算正确．） 由于0150010150R R ==，从图1中可以读出B ＝0.9T 方法二：作出表中的数据作出U －I 图象，图象的斜率即为电阻（略）．（3）在0～0.2T 范围，图线为曲线，故磁敏电阻的阻值随磁感应强度非线性变化（或非均匀变化）；在0.4～1.0T 范围内，图线为直线，故磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）；（4）从图3中可以看出，当加磁感应强度大小相等、方向相反的磁场时，磁敏电阻的阻值相等，故磁敏电阻的阻值与磁场方向无关．本题以最新的科技成果为背景，考查了电学实验的设计能力和实验数据的处理能力．从新材料、新情景中舍弃无关因素，会看到这是一个考查伏安法测电阻的电路设计问题，及如何根据测得的U 、I 值求电阻．第（3）、（4）问则考查考生思维的灵敏度和创新能力．总之本题是一道以能力立意为主，充分体现新课程标准的三维目标，考查学生的创新能力、获取新知识的能力、建模能力的一道好题．2．为了测量一个阻值较大的末知电阻，某同学使用了干电池（1.5V ），毫安表（1mA ），电阻箱（0～9999W ），电键，导线等器材．该同学设计的实验电路如图甲所示，实验时，将电阻箱阻值置于最大，断开2K ，闭合1K ，减小电阻箱的阻值，使电流表的示数为1I ＝1.00mA ，记录电流强度值；然后保持电阻箱阻值不变，断开1K ，闭合2K ，此时电流表示数为1I ＝0.80mA ，记录电流强度值．由此可得被测电阻的阻值为____W ．经分析，该同学认为上述方案中电源电动势的值可能与标称值不一致，因此会造成误差．为避免电源对实验结果的影响，又设计了如图乙所示的实验电路，实验过程如下： 断开1K ，闭合2K ，此时电流表指针处于某一位置，记录相应的电流值，其大小为I ；断开2K ，闭合1K ，调节电阻箱的阻值，使电流表的示数为___ ，记录此时电阻箱的阻值，其大小为0R ．由此可测出x R ＝ ．【答案】0375,,I R 【解析】解：方案一中根据闭合电路欧姆定律，有E=I 1（r+R 1+R 2） （其中r 为电源内阻，R 1为电阻箱电阻，R 2为电流表内阻） E=I 2（r+R 1+R 2+R ） 由以上两式可解得 R=375Ω方案二是利用电阻箱等效替代电阻R 0，故电流表读数不变，为I ，电阻箱的阻值为R 0． 故答案为375，I ，R 0．【点评】本题关键是根据闭合电路欧姆定律列方程，然后联立求解；第二方案是用等效替代法，要保证电流相等．3．材料的电阻率ρ随温度变化的规律为ρ=ρ0(1+αt )，其中α称为电阻温度系数，ρ0是材料在t =0℃时的电阻率．在一定的温度范围内α是与温度无关的常量．金属的电阻一般随温度的增加而增加，具有正温度系数；而某些非金属如碳等则相反，具有负温度系数．利用具有正负温度系数的两种材料的互补特性，可制成阻值在一定温度范围内不随温度变化的电阻．已知：在0℃时，铜的电阻率为1.7×10-8Ω·m ，碳的电阻率为3.5×10-5Ω·m ；在0℃附近，铜的电阻温度系数为3．9×10-3℃-1，碳的电阻温度系数为-5.0×10-4℃-1．将横截面积相同的碳棒与铜棒串接成长1.0m 的导体，要求其电阻在0℃附近不随温度变化，求所需碳棒的长度（忽略碳棒和铜棒的尺寸随温度的变化）． 【答案】3．8×10-3m 【解析】 【分析】 【详解】设所需碳棒的长度为L 1，电阻率为1ρ，电阻恒温系数为1α；铜棒的长度为2L ，电阻率为2ρ，电阻恒温系数为2α．根据题意有1101)l t ρρα=+（①2202)l t ρρα=+（②式中1020ρρ、分别为碳和铜在0℃时的电阻率． 设碳棒的电阻为1R ，铜棒的电阻为2R ，有111L R S ρ=③，222LR Sρ=④ 式中S 为碳棒与铜棒的横截面积．碳棒和铜棒连接成的导体的总电阻和总长度分别为12R R R =+⑤，012L L L =+⑥式中0 1.0m L = 联立以上各式得：10112022121020L L L L R t S S Sραραρρ+=++⑦ 要使电阻R 不随温度t 变化，⑦式中t 的系数必须为零．即101120220L L ραρα+=⑧ 联立⑥⑧得：20210202101L L ραραρα=-⑨代入数据解得：313810m L -=⨯．⑩ 【点睛】考点：考查了电阻定律的综合应用本题分析过程非常复杂，难度较大，关键是对题中的信息能够吃投，比如哦要使电阻R 不随温度t 变化，需要满足的条件4．在“探究导体电阻与其影响因素的定量关系”试验中，为了探究3根材料未知，横截面积均为S =0.20mm 2的金属丝a 、b 、c 的电阻率，采用如图所示的实验电路．M 为金属丝c 的左端点，O 为金属丝a 的右端点，P 是金属丝上可移动的接触点．在实验过程中，电流表读数始终为I =1.25A ，电压表读数U 随OP 间距离x 的变化如下表：x /mm600 700 800 900 1000 120014001600180020002100220023002400U/V3.954.505.105.906.506.656.826.937.027.157.858.509.059.75⑴绘出电压表读数U 随OP 间距离x 变化的图线； ⑵求出金属丝的电阻率ρ，并进行比较．【答案】（1）如图所示； （2）电阻率的允许范围：a ρ：60.9610m -⨯Ω⋅~61.1010m -⨯Ω⋅b ρ：68.510m -⨯Ω⋅~71.1010m -⨯Ω⋅c ρ：60.9610m -⨯Ω⋅~61.1010m -⨯Ω⋅通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率． 【解析】（1）以OP 间距离x 为横轴，以电压表读数U 为纵轴，描点、连线绘出电压表读数U 随OP 间距离x 变化的图线． （2）根据电阻定律l R S ρ=可得S U S R l I lρ=⋅=⋅． 663(6.5 3.9)0.2010 1.04101.25(1000600)10a m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 673(7.1 6.5)0.20109.6101.25(20001000)10b m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 663(9.77.1)0.2010 1.04101.25(24002000)10c m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率．5．如图所示，两根足够长的直金属导轨MN 、PQ 平行放置在倾角为θ的绝缘斜面上，两导轨间距为L ．M 、P 两点间接有电阻值为R 的电阻，一根质量为m 的均匀直金属杆ab 放在两导轨上，并与导轨垂直．整套装置处于磁感应强度为B 的匀强磁场中，磁场方向垂直斜面向下．导轨和金属杆的电阻可忽略．让ab 杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦．求：（1）在加速下滑过程中，当ab 杆的速度大小为v 时杆中的电流及杆的加速度大小； （2）在下滑过程中，ab 杆可以达到的速度最大值．【答案】（1）BLv R 22B L vgsin mRθ- （2）22sin mgR B L θ 【解析】（1）当ab 加速下滑时，速度大小为v 时,则 E BLv =根据闭合电路欧姆定律，有：E I R= 故BLvI R=，方向由a 到b 由安培力公式： F BIL =根据牛顿第二定律：mgsin F ma θ-=整理可以得到：2222 )/sin B L v B L v a mgsin m g R mR（θθ=-=-(2)当0a =时ab 杆的速度可以达到最大值 即： mBLv mgsin BL Rθ= 所以：22sin m mgR v B Lθ=．6．如图所示，电源电动势E ＝27 V ，内阻r ＝2 Ω，固定电阻R 2＝4 Ω，R 1为光敏电阻．C 为平行板电容器，其电容C ＝3pF ，虚线到两极板距离相等，极板长L ＝0.2 m ，间距d ＝1.0×10－2 m ．P 为一圆盘，由形状相同透光率不同的二个扇形a 、b 构成，它可绕AA′轴转动．当细光束通过扇形a 、b 照射光敏电阻R 1时，R 1的阻值分别为12 Ω、3 Ω.有带电量为q ＝－1.0×10－4 C 微粒沿图中虚线以速度v 0＝10 m/s 连续射入C 的电场中．假设照在R 1上的光强发生变化时R 1阻值立即有相应的改变．重力加速度为g ＝10 m/s 2.(1)求细光束通过a 照射到R 1上时，电容器所带的电量；(2)细光束通过a 照射到R 1上时，带电微粒刚好沿虚线匀速运动，求细光束通过b 照射到R 1上时带电微粒能否从C 的电场中射出．【答案】（1）111.810C Q -=⨯（2）带电粒子能从C 的电场中射出【解析】 【分析】由闭合电路欧姆定律求出电路中电流，再由欧姆定律求出电容器的电压，即可由Q=CU 求其电量；细光束通过a 照射到R 1上时，带电微粒刚好沿虚线匀速运动，电场力与重力二力平衡．细光束通过b 照射到R 1上时，根据牛顿第二定律求粒子的加速度，由类平抛运动分位移规律分析微粒能否从C 的电场中射出． 【详解】（1）由闭合电路欧姆定律，得12271.5A 1242E I R R r ===++++又电容器板间电压22C U U IR ==，得U C =6V 设电容器的电量为Q ，则Q=CU C 解得111.810C Q -=⨯（2）细光束通过a 照射时，带电微粒刚好沿虚线匀速运动，则有CU mg qd= 解得20.610m kg -=⨯细光束通过b 照射时，同理可得12C U V '=由牛顿第二定律，得C U q mg ma d'-= 解得210m/s a =微粒做类平抛运动，得212y at =， 0l t v =解得20.210m 2dy -=⨯<， 所以带电粒子能从C 的电场中射出． 【点睛】本题考查了带电粒子在匀强电场中的运动，解题的关键是明确带电粒子的受力情况，判断其运动情况，对于类平抛运动，要掌握分运动的规律并能熟练运用．7．导线中自由电子的定向移动形成电流，电流可以从宏观和微观两个角度来认识。

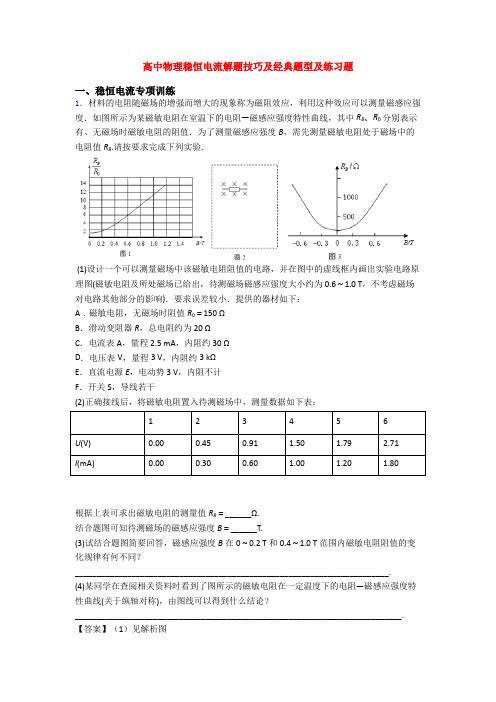

高中物理稳恒电流解题技巧及经典题型及练习题一、稳恒电流专项训练1．材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．如图所示为某磁敏电阻在室温下的电阻—磁感应强度特性曲线，其中R B、R0分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值R B.请按要求完成下列实验．(1)设计一个可以测量磁场中该磁敏电阻阻值的电路，并在图中的虚线框内画出实验电路原理图(磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0 T，不考虑磁场对电路其他部分的影响)．要求误差较小．提供的器材如下：A．磁敏电阻，无磁场时阻值R0＝150 ΩB．滑动变阻器R，总电阻约为20 ΩC．电流表A，量程2.5 mA，内阻约30 ΩD．电压表V，量程3 V，内阻约3 kΩE．直流电源E，电动势3 V，内阻不计F．开关S，导线若干(2)正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：123456U(V)0.000.450.91 1.50 1.79 2.71I(mA)0.000.300.60 1.00 1.20 1.80根据上表可求出磁敏电阻的测量值R B＝______Ω.结合题图可知待测磁场的磁感应强度B＝______T.(3)试结合题图简要回答，磁感应强度B在0～0.2 T和0.4～1.0 T范围内磁敏电阻阻值的变化规律有何不同？________________________________________________________________________.(4)某同学在查阅相关资料时看到了图所示的磁敏电阻在一定温度下的电阻—磁感应强度特性曲线(关于纵轴对称)，由图线可以得到什么结论？___________________________________________________________________________.【答案】（1）见解析图（2）1500；0.90（3）在0～0.2T范围内，磁敏电阻的阻值随磁感应强度非线性变化（或不均匀变化）；在2．（1）用螺旋测微器测量金属导线的直径，其示数如图所示，该金属导线的直径为mm．（2）用下列器材装成描绘电阻0R伏安特性曲线的电路，请将实物图连线成为实验电路．微安表μA（量程200μA，内阻约200Ω）；电压表V（量程3V，内阻约10Ω）；电阻0R（阻值约20 kΩ）；滑动变阻器R（最大阻值50Ω，额定电流1 A）；电池组E（电动势3V，内阻不计）；开关S及导线若干．【答案】（1）1.880（1.878～1.882均正确）（2）【解析】（1）首先读出固定刻度1.5 mm再读出可动刻度38. 0×0. 01 mm="0.380" mm金属丝直径为（1.5＋0.380) mm="1.880" mm．（注意半刻度线是否漏出；可动刻度需要估读）（2）描绘一个电阻的伏安特性曲线一般要求电压要从0开始调节，因此要采用分压电路．由于0V A 0100,0.5R RR R ==，因此μA 表要采用内接法，其电路原理图为 连线时按照上图中所标序号顺序连接即可．3．守恒定律是自然界中某种物理量的值恒定不变的规律，它为我们解决许多实际问题提供了依据．在物理学中这样的守恒定律有很多，例如：电荷守恒定律、质量守恒定律、能量守恒定律等等．(1)根据电荷守恒定律可知：一段导体中通有恒定电流时，在相等时间内通过导体不同截面的电荷量都是相同的．a ．己知带电粒子电荷量均为g ，粒子定向移动所形成的电流强度为，求在时间t 内通过某一截面的粒子数N ．b ．直线加速器是一种通过高压电场使带电粒子加速的装置．带电粒子从粒子源处持续发出，假定带电粒子的初速度为零，加速过程中做的匀加速直线运动．如图l 所示，在距粒子源l 1、l 2两处分别取一小段长度相等的粒子流I ∆．已知l l :l 2=1:4，这两小段粒子流中所含的粒子数分别为n 1和n 2，求：n 1:n 2．(2)在实际生活中经常看到这种现象：适当调整开关，可以看到从水龙头中流出的水柱越来越细，如图2所示，垂 直于水柱的横截面可视为圆．在水柱上取两个横截面A 、B ，经过A 、B 的水流速度大小分别为v I 、v 2；A 、B 直径分别为d 1、d 2，且d 1：d 2=2:1．求：水流的速度大小之 比v 1:v 2．(3)如图3所示：一盛有水的大容器，其侧面有一个水平的短细管，水能够从细管中喷出；容器中水面的面积S l 远远大于细管内的横截面积S 2;重力加速度为g ．假设 水不可压缩，而且没有粘滞性．a ．推理说明：容器中液面下降的速度比细管中的水流速度小很多，可以忽略不计：b ．在上述基础上，求：当液面距离细管的高度为h 时， 细管中的水流速度v ．【答案】（1）a. Q It N q q== ；b. 21:2:1n n =；（2）221221::1:4v v d d ==；（3）a.设：水面下降速度为1v ，细管内的水流速度为v ．按照水不可压缩的条件，可知水的体积守恒或流量守恒，即：12Sv Sv =,由12S S >>，可得12v v <<．所以：液体面下降的速度1v 比细管中的水流速度可以忽略不计． b. 2v gh 【解析】 【分析】 【详解】 (1)a.电流Q I t=， 电量Q Nq = 粒子数Q It N q q== b.根据2v ax =可知在距粒子源1l 、2l 两处粒子的速度之比：12:1:2v v =极短长度内可认为速度不变，根据x v t∆=∆， 得12:2:1t t =根据电荷守恒，这两段粒子流中所含粒子数之比：12:2:1n n = (2)根据能量守恒，相等时间通过任一截面的质量相等，即水的质量相等.也即：2··4v d π处处相等 故这两个截面处的水流的流速之比：221221::1:4v v d d ==(3)a .设：水面下降速度为1v ，细管内的水流速度为v .按照水不可压缩的条件，可知水的体积守恒或流量守恒，即：12Sv Sv = 由12S S >>，可得:12v v <<.所以液体面下降的速度1v 比细管中的水流速度可以忽略不计. b.根据能量守恒和机械能守恒定律分析可知：液面上质量为m 的薄层水的机械能等于细管中质量为m 的小水柱的机械能． 又根据上述推理：液面薄层水下降的速度1v 忽略不计，即10v =. 设细管处为零势面，所以有：21002mgh mv +=+ 解得:2v gh =4．如图所示，固定的水平金属导轨间距L =2 m ．处在磁感应强度B =4×l0-2 T 的竖直向上的匀强磁场中，导体棒MN 垂直导轨放置，并始终处于静止状态．已知电源的电动势E =6 V ，内电阻r =0.5 Ω，电阻R =4.5 Ω，其他电阻忽略不计．闭合开关S ，待电流稳定后，试求： （1）导体棒中的电流；（2）导体棒受到的安培力的大小和方向．【答案】（1）1.2 A ； （2）0.096 N ，方向沿导轨水平向左 【解析】 【分析】 【详解】(1)由闭合电路欧姆定律可得：I =64.50.5E A R r =++=1.2A (2)安培力的大小为： F =BIL =0.04×1.2×2N =0.096N安培力方向为沿导轨水平向左5．把一只“1.5V ，0.3A ”的小灯泡接到6V 的电源上，为使小灯泡正常发光，需要串联还是并联一个多大电阻？ 【答案】串联一个15Ω的电阻【分析】 【详解】要使灯泡正常发光则回路中电流为0.3A ，故回路中的总电阻为6Ω=20Ω0.3U R I ==总 灯泡的电阻为1.5Ω=5Ω0.3L L U R I == 由于电源电压大于灯泡额定电压，故需要串联一个电阻分压，阻值为20Ω5Ω15ΩL R R R ==-=总-6．利用如图所示的电路可以测量电源的电动势和内电阻。

高中物理稳恒电流解题技巧及经典题型及练习题一、稳恒电流专项训练1．在如图所示的电路中，电源内电阻r=1Ω，当开关S 闭合后电路正常工作，电压表的读数U=8.5V ，电流表的读数I=0.5A ．求： ①电阻R ； ②电源电动势E ； ③电源的输出功率P ．【答案】(1)17R =Ω；(2)9E V =；(3) 4.25P w = 【解析】 【分析】 【详解】(1)由部分电路的欧姆定律，可得电阻为：5UR I==Ω (2)根据闭合电路欧姆定律得电源电动势为E ＝U ＋Ir ＝12V (3)电源的输出功率为P ＝UI ＝20W 【点睛】部分电路欧姆定律U =IR 和闭合电路欧姆定律E =U +Ir 是电路的重点，也是考试的热点，要熟练掌握．2．如图所示的电路中，R 1＝4Ω，R 2＝2Ω，滑动变阻器R 3上标有“10Ω，2A”的字样，理想电压表的量程有0～3V 和0～15V 两挡，理想电流表的量程有0～0.6A 和0～3A 两挡．闭合开关S ，将滑片P 从最左端向右移动到某位置时，电压表、电流表示数分别为2V 和0.5A ；继续向右移动滑片P 至另一位置，电压表指针指在满偏的13，电流表指针也指在满偏的13．求电源电动势与内阻的大小．（保留两位有效数字）【答案】7.0V ，2.0Ω． 【解析】 【分析】根据滑动变阻器的移动可知电流及电压的变化，是可判断所选量程，从而求出电流表的示数；由闭合电路欧姆定律可得出电动势与内阻的两个表达式，联立即可求得电源的电动势． 【详解】滑片P 向右移动的过程中，电流表示数在减小，电压表示数在增大，由此可以确定电流表量程选取的是0～0.6 A ，电压表量程选取的是0～15 V ，所以第二次电流表的示数为13×0.6 A＝0.2 A ，电压表的示数为13×15 V ＝5 V 当电流表示数为0.5A 时，R 1两端的电压为U 1＝I 1R 1＝0.5×4 V ＝2 V回路的总电流为I 总＝I 1+12U R ＝0.5+22A ＝1.5 A由闭合电路欧姆定律得E ＝I 总r+U 1+U 3， 即E ＝1.5r+2+2①当电流表示数为0.2 A 时，R 1两端的电压为U 1′＝I 1′R 1＝0.2×4V ＝0.8 V回路的总电流为I 总′＝I 1′+12U R '＝0.2+0.82A ＝0.6A 由闭合电路欧姆定律得E ＝I 总′r+U 1′+U 3′， 即E ＝0.6r+0.8+5②联立①②解得E ＝7.0 V ，r ＝2.0Ω 【点睛】本题考查闭合电路的欧姆定律，但解题时要注意先会分析电流及电压的变化，从而根据题间明确所选电表的量程．3．如图所示，闭合电路处于方向竖直向上的磁场中，小灯泡的电阻为10Ω，其它电阻不计．当磁通量在0. 1s 内从0.2Wb 均匀增加到0.4Wb 过程中，求：①电路中的感应电动势；②如果电路中的电流恒为0.2A ，那么小灯泡在10s 内产生的热量是多少． 【答案】（1）2V （2）4J 【解析】（1）当磁通量发生变化时，闭合电路中要产生感应电动势，根据法拉第电磁感应定律，感应电动势大小为：0.40.220.1E V V t ∆Φ-===∆ （2）当小灯泡上的电流为I=0.2A 时，根据焦耳定律，10s 钟内产生的热量为：Q=I2Rt=0.22×10×10J=4J4．如图所示，已知电源电动势E=20V，内阻r=lΩ，当接入固定电阻R=3Ω时，电路中标有“3V,6W”的灯泡L和内阻R D=1Ω的小型直流电动机D都恰能正常工作.试求：（1）流过灯泡的电流（2）固定电阻的发热功率（3）电动机输出的机械功率【答案】（1）2A（2）7V（3）12W【解析】（1）接通电路后，小灯泡正常工作，由灯泡上的额定电压U和额定功率P的数值可得流过灯泡的电流为：=2A（2）根据热功率公式，可得固定电阻的发热功率：=12W（3）根据闭合电路欧姆定律，可知电动机两端的电压：=9V电动机消耗的功率：=18W一部分是线圈内阻的发热功率：=4W另一部分转换为机械功率输出，则=14W【点睛】（1）由灯泡正常发光，可以求出灯泡中的电流；（2）知道电阻中流过的电流，就可利用热功率方程，求出热功率；（3）电动机消耗的电功率有两个去向：一部分是线圈内阻的发热功率；另一部分转化为机械功率输出。

高考物理稳恒电流解题技巧(超强)及练习题一、稳恒电流专项训练1．材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．如图所示为某磁敏电阻在室温下的电阻—磁感应强度特性曲线，其中R B、R0分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值R B.请按要求完成下列实验．(1)设计一个可以测量磁场中该磁敏电阻阻值的电路，并在图中的虚线框内画出实验电路原理图(磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0 T，不考虑磁场对电路其他部分的影响)．要求误差较小．提供的器材如下：A．磁敏电阻，无磁场时阻值R0＝150 ΩB．滑动变阻器R，总电阻约为20 ΩC．电流表A，量程2.5 mA，内阻约30 ΩD．电压表V，量程3 V，内阻约3 kΩE．直流电源E，电动势3 V，内阻不计F．开关S，导线若干(2)正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：123456U(V)0.000.450.91 1.50 1.79 2.71I(mA)0.000.300.60 1.00 1.20 1.80根据上表可求出磁敏电阻的测量值R B＝______Ω.结合题图可知待测磁场的磁感应强度B＝______T.(3)试结合题图简要回答，磁感应强度B在0～0.2 T和0.4～1.0 T范围内磁敏电阻阻值的变化规律有何不同？________________________________________________________________________.(4)某同学在查阅相关资料时看到了图所示的磁敏电阻在一定温度下的电阻—磁感应强度特性曲线(关于纵轴对称)，由图线可以得到什么结论？___________________________________________________________________________.【答案】（1）见解析图（2）1500；0.90（3）在0～0.2T 范围内，磁敏电阻的阻值随磁感应强度非线性变化（或不均匀变化）；在2． 4～1.0T 范围内，磁敏电阻的阻值随磁感应强度线性变化（或均匀变化） （4）磁场反向，磁敏电阻的阻值不变． 【解析】（1）当B ＝0.6T 时，磁敏电阻阻值约为6×150Ω＝900Ω，当B ＝1.0T 时，磁敏电阻阻值约为11×150Ω＝1650Ω．由于滑动变阻器全电阻20Ω比磁敏电阻的阻值小得多，故滑动变阻器选择分压式接法；由于xVA xR R R R >，所以电流表应内接．电路图如图所示．（2）方法一：根据表中数据可以求得磁敏电阻的阻值分别为：130.4515000.3010R -=Ω=Ω⨯，230.911516.70.6010R -=Ω=Ω⨯，331.5015001.0010R -=Ω=Ω⨯，431.791491.71.2010R -=Ω=Ω⨯，532.7115051.8010R -=Ω=Ω⨯， 故电阻的测量值为1234515035R R R R R R ++++=Ω=Ω（1500－1503Ω都算正确．） 由于0150010150R R ==，从图1中可以读出B ＝0.9T 方法二：作出表中的数据作出U －I 图象，图象的斜率即为电阻（略）．（3）在0～0.2T 范围，图线为曲线，故磁敏电阻的阻值随磁感应强度非线性变化（或非均匀变化）；在0.4～1.0T 范围内，图线为直线，故磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）；（4）从图3中可以看出，当加磁感应强度大小相等、方向相反的磁场时，磁敏电阻的阻值相等，故磁敏电阻的阻值与磁场方向无关．本题以最新的科技成果为背景，考查了电学实验的设计能力和实验数据的处理能力．从新材料、新情景中舍弃无关因素，会看到这是一个考查伏安法测电阻的电路设计问题，及如何根据测得的U 、I 值求电阻．第（3）、（4）问则考查考生思维的灵敏度和创新能力．总之本题是一道以能力立意为主，充分体现新课程标准的三维目标，考查学生的创新能力、获取新知识的能力、建模能力的一道好题．3．材料的电阻率ρ随温度变化的规律为ρ=ρ0(1+αt )，其中α称为电阻温度系数，ρ0是材料在t =0℃时的电阻率．在一定的温度范围内α是与温度无关的常量．金属的电阻一般随温度的增加而增加，具有正温度系数；而某些非金属如碳等则相反，具有负温度系数．利用具有正负温度系数的两种材料的互补特性，可制成阻值在一定温度范围内不随温度变化的电阻．已知：在0℃时，铜的电阻率为1.7×10-8Ω·m ，碳的电阻率为3.5×10-5Ω·m ；在0℃附近，铜的电阻温度系数为3．9×10-3℃-1，碳的电阻温度系数为-5.0×10-4℃-1．将横截面积相同的碳棒与铜棒串接成长1.0m 的导体，要求其电阻在0℃附近不随温度变化，求所需碳棒的长度（忽略碳棒和铜棒的尺寸随温度的变化）． 【答案】3．8×10-3m 【解析】 【分析】 【详解】设所需碳棒的长度为L 1，电阻率为1ρ，电阻恒温系数为1α；铜棒的长度为2L ，电阻率为2ρ，电阻恒温系数为2α．根据题意有1101)l t ρρα=+（①2202)l t ρρα=+（②式中1020ρρ、分别为碳和铜在0℃时的电阻率． 设碳棒的电阻为1R ，铜棒的电阻为2R ，有111L R S ρ=③，222LR Sρ=④ 式中S 为碳棒与铜棒的横截面积．碳棒和铜棒连接成的导体的总电阻和总长度分别为12R R R =+⑤，012L L L =+⑥式中0 1.0m L = 联立以上各式得：10112022121020L L L L R t S S Sραραρρ+=++⑦ 要使电阻R 不随温度t 变化，⑦式中t 的系数必须为零．即101120220L L ραρα+=⑧ 联立⑥⑧得：20210202101L L ραραρα=-⑨代入数据解得：313810m L -=⨯．⑩ 【点睛】考点：考查了电阻定律的综合应用本题分析过程非常复杂，难度较大，关键是对题中的信息能够吃投，比如哦要使电阻R 不随温度t 变化，需要满足的条件4．一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动，线圈匝数100n =，穿过每匝线圈的磁通量ϕ随时间按正弦规律变化，如图所示，发电机内阻 5.0r =Ω，外电路电阻95R =Ω，已知感应电动势的最大值m m E n ω=Φ，其中m Φ为穿过每匝线圈磁通量的最大值，求串联在外电路的交流电流表（内阻不计）的读数。

高考物理稳恒电流解题技巧和训练方法及练习题一、稳恒电流专项训练1．为了测量一个阻值较大的末知电阻，某同学使用了干电池（1.5V ），毫安表（1mA ），电阻箱（0～9999W ），电键，导线等器材．该同学设计的实验电路如图甲所示，实验时，将电阻箱阻值置于最大，断开2K ，闭合1K ，减小电阻箱的阻值，使电流表的示数为1I ＝1.00mA ，记录电流强度值；然后保持电阻箱阻值不变，断开1K ，闭合2K ，此时电流表示数为1I ＝0.80mA ，记录电流强度值．由此可得被测电阻的阻值为____W ．经分析，该同学认为上述方案中电源电动势的值可能与标称值不一致，因此会造成误差．为避免电源对实验结果的影响，又设计了如图乙所示的实验电路，实验过程如下： 断开1K ，闭合2K ，此时电流表指针处于某一位置，记录相应的电流值，其大小为I ；断开2K ，闭合1K ，调节电阻箱的阻值，使电流表的示数为___ ，记录此时电阻箱的阻值，其大小为0R ．由此可测出x R ＝ ．【答案】0375,,I R 【解析】解：方案一中根据闭合电路欧姆定律，有E=I 1（r+R 1+R 2） （其中r 为电源内阻，R 1为电阻箱电阻，R 2为电流表内阻） E=I 2（r+R 1+R 2+R ） 由以上两式可解得 R=375Ω方案二是利用电阻箱等效替代电阻R 0，故电流表读数不变，为I ，电阻箱的阻值为R 0． 故答案为375，I ，R 0．【点评】本题关键是根据闭合电路欧姆定律列方程，然后联立求解；第二方案是用等效替代法，要保证电流相等．2．在如图所示的电路中，电源内电阻r=1Ω，当开关S 闭合后电路正常工作，电压表的读数U=8.5V ，电流表的读数I=0.5A ．求： ①电阻R ； ②电源电动势E ； ③电源的输出功率P ．【答案】(1)17R =Ω；(2)9E V =；(3) 4.25P w = 【解析】 【分析】 【详解】(1)由部分电路的欧姆定律，可得电阻为：5UR I==Ω (2)根据闭合电路欧姆定律得电源电动势为E ＝U ＋Ir ＝12V (3)电源的输出功率为P ＝UI ＝20W 【点睛】部分电路欧姆定律U =IR 和闭合电路欧姆定律E =U +Ir 是电路的重点，也是考试的热点，要熟练掌握．3．如图1所示，用电动势为E 、内阻为r 的电源，向滑动变阻器R 供电．改变变阻器R 的阻值，路端电压U 与电流I 均随之变化．（1）以U 为纵坐标，I 为横坐标，在图2中画出变阻器阻值R 变化过程中U -I 图像的示意图，并说明U-I 图像与两坐标轴交点的物理意义．（2）a ．请在图2画好的U -I 关系图线上任取一点，画出带网格的图形，以其面积表示此时电源的输出功率；b ．请推导该电源对外电路能够输出的最大电功率及条件．（3）请写出电源电动势定义式，并结合能量守恒定律证明：电源电动势在数值上等于内、外电路电势降落之和．【答案】（1）U –I 图象如图所示：图象与纵轴交点的坐标值为电源电动势，与横轴交点的坐标值为短路电流（2）a如图所示：b.2 4 E r（3）见解析【解析】（1）U–I图像如图所示，其中图像与纵轴交点的坐标值为电源电动势，与横轴交点的坐标值为短路电流（2）a．如图所示b．电源输出的电功率：2222 ()2E EP I R RrRrR rR===+++当外电路电阻R=r时，电源输出的电功率最大，为2max=4EPr（3）电动势定义式：WEq=非静电力根据能量守恒定律，在图1所示电路中，非静电力做功W产生的电能等于在外电路和内电路产生的电热，即22W I rt I Rt Irq IRq=+=+E Ir IR U U=+=+外内本题答案是：（1）U–I图像如图所示，其中图像与纵轴交点的坐标值为电源电动势，与横轴交点的坐标值为短路电流（2）a．如图所示当外电路电阻R=r时，电源输出的电功率最大，为2max=4EPr（3）E U U =+外内点睛：运用数学知识结合电路求出回路中最大输出功率的表达式，并求出当R =r 时，输出功率最大．4．如图所示，水平轨道与半径为r 的半圆弧形轨道平滑连接于S 点，两者均光滑且绝缘，并安装在固定的竖直绝缘平板上．在平板的上下各有一个块相互正对的水平金属板P 、Q ，两板间的距离为D .半圆轨道的最高点T 、最低点S 、及P 、Q 板右侧边缘点在同一竖直线上.装置左侧有一半径为L 的水平金属圆环，圆环平面区域内有竖直向下、磁感应强度大小为B 的匀强磁场，一个根长度略大于L 的金属棒一个端置于圆环上，另一个端与过圆心1O 的竖直转轴连接，转轴带动金属杆逆时针转动(从上往下看)，在圆环边缘和转轴处引出导线分别与P 、Q 连接，图中电阻阻值为R ，不计其它电阻，右侧水平轨道上有一带电量为+q 、质量为12m 的小球1以速度052gr v =，向左运动，与前面静止的、质量也为12m 的不带电小球2发生碰撞，碰后粘合在一起共同向左运动，小球和粘合体均可看作质点，碰撞过程没有电荷损失，设P 、Q 板正对区域间才存在电场.重力加速度为g . (1)计算小球1与小球2碰后粘合体的速度大小v ；(2)若金属杆转动的角速度为ω，计算图中电阻R 消耗的电功率P ；(3)要使两球碰后的粘合体能从半圆轨道的最低点S 做圆周运动到最高点T ，计算金属杆转动的角速度的范围.【答案】(1) 52gr v = (2) 2424B L P Rω= (3) 2mgd qBL ≤ω≤27mgd qBL【解析】 【分析】 【详解】(1)两球碰撞过程动量守恒，则0111()222mv m m v =+ 解得52grv =(2)杆转动的电动势21122BLv BL L BL εωω==⨯=电阻R 的功率22424B L P R Rεω==(3)通过金属杆的转动方向可知：P 、Q 板间的电场方向向上，粘合体受到的电场力方向向上．在半圆轨道最低点的速度恒定，如果金属杆转动角速度过小，粘合体受到的电场力较小，不能达到最高点T ，临界状态是粘合体刚好达到T 点，此时金属杆的角速度ω1为最小，设此时对应的电场强度为E 1，粘合体达到T 点时的速度为v 1．在T 点，由牛顿第二定律得211v mg qE m r-=从S 到T ，由动能定理得2211112222qE r mg r mv mv ⋅-⋅=- 解得12mgE q=杆转动的电动势21112BL εω= 两板间电场强度11E dε=联立解得12mgdqBL ω=如果金属杆转动角速度过大，粘合体受到的电场力较大，粘合体在S 点就可能脱离圆轨道，临界状态是粘合体刚好在S 点不脱落轨道，此时金属杆的角速度ω2为最大，设此时对应的电场强度为E 2．在S 点，由牛顿第二定律得22v qE mg m r-=杆转动的电动势22212BL εω= 两板间电场强度22E dε=联立解得227mgdqBL ω=综上所述，要使两球碰后的粘合体能从半圆轨道的最低点S 做圆周运动到最高点T ，金属杆转动的角速度的范围为：227mgd mgdqBL qBL ω≤≤.5．如下左图所示，R1＝14Ω，R2＝9Ω，当S 扳到位置1时，电压表示数为2.8V ，当开关S 扳到位置2时，电压表示数为2.7V ，求电源的电动势和内阻？（电压表为理想电表）【答案】E=3V, r=1Ω【解析】试题分析：根据开关S扳到位置1和2时，分别由闭合电路欧姆定律列出含有电动势和内阻的方程，联立组成方程组求解．解：根据闭合电路欧姆定律，可列出方程组：当开关S扳到位置1时，E=U1+I1r=U1+当开关S扳到位置2时，E=U2+I2r=U2+代入解得：E=3V，r=1Ω答：电源的电动势和内阻分别为3V和1Ω．【点评】本题提供了一种测量电源的电动势和内阻的方法，可以用电阻箱代替两个定值电阻，即由电压表和电阻箱并连接在电源上，测量电源的电动势和内阻，此法简称伏阻法．6．如图所示，已知电源电动势E=20V，内阻r=lΩ，当接入固定电阻R=3Ω时，电路中标有“3V,6W”的灯泡L和内阻R D=1Ω的小型直流电动机D都恰能正常工作.试求：（1）流过灯泡的电流（2）固定电阻的发热功率（3）电动机输出的机械功率【答案】（1）2A（2）7V（3）12W【解析】（1）接通电路后，小灯泡正常工作，由灯泡上的额定电压U和额定功率P的数值可得流过灯泡的电流为：=2A（2）根据热功率公式，可得固定电阻的发热功率：=12W（3）根据闭合电路欧姆定律，可知电动机两端的电压：=9V电动机消耗的功率：=18W一部分是线圈内阻的发热功率：=4W另一部分转换为机械功率输出，则=14W【点睛】（1）由灯泡正常发光，可以求出灯泡中的电流；（2）知道电阻中流过的电流，就可利用热功率方程，求出热功率；（3）电动机消耗的电功率有两个去向：一部分是线圈内阻的发热功率；另一部分转化为机械功率输出。

高考物理高考物理稳恒电流解题技巧和训练方法及练习题一、稳恒电流专项训练1．为了测量一个阻值较大的末知电阻，某同学使用了干电池（1.5V ），毫安表（1mA ），电阻箱（0～9999W ），电键，导线等器材．该同学设计的实验电路如图甲所示，实验时，将电阻箱阻值置于最大，断开2K ，闭合1K ，减小电阻箱的阻值，使电流表的示数为1I ＝1.00mA ，记录电流强度值；然后保持电阻箱阻值不变，断开1K ，闭合2K ，此时电流表示数为1I ＝0.80mA ，记录电流强度值．由此可得被测电阻的阻值为____W ．经分析，该同学认为上述方案中电源电动势的值可能与标称值不一致，因此会造成误差．为避免电源对实验结果的影响，又设计了如图乙所示的实验电路，实验过程如下： 断开1K ，闭合2K ，此时电流表指针处于某一位置，记录相应的电流值，其大小为I ；断开2K ，闭合1K ，调节电阻箱的阻值，使电流表的示数为___ ，记录此时电阻箱的阻值，其大小为0R ．由此可测出x R ＝ ．【答案】0375,,I R 【解析】解：方案一中根据闭合电路欧姆定律，有E=I 1（r+R 1+R 2） （其中r 为电源内阻，R 1为电阻箱电阻，R 2为电流表内阻） E=I 2（r+R 1+R 2+R ） 由以上两式可解得 R=375Ω方案二是利用电阻箱等效替代电阻R 0，故电流表读数不变，为I ，电阻箱的阻值为R 0． 故答案为375，I ，R 0．【点评】本题关键是根据闭合电路欧姆定律列方程，然后联立求解；第二方案是用等效替代法，要保证电流相等．2．要描绘某电学元件（最大电流不超过６m Ａ，最大电压不超过７Ｖ）的伏安特性曲线，设计电路如图，图中定值电阻Ｒ为１ＫΩ，用于限流；电流表量程为１０m Ａ，内阻约为５Ω；电压表（未画出）量程为１０Ｖ，内阻约为１０ＫΩ；电源电动势Ｅ为１２Ｖ，内阻不计。

（１）实验时有两个滑动变阻器可供选择：a、阻值０到２００Ω，额定电流b、阻值０到２０Ω，额定电流本实验应选的滑动变阻器是（填“a”或“b”）（２）正确接线后，测得数据如下表１２３４５６７８９１０Ｕ（Ｖ）０.00 3.00 6.00 6.16 6.28 6.32 6.36 6.38 6.39 6.400.000.000.000.060.50 1.00 2.00 3.00 4.00 5.50Ｉ（mＡ）a）根据以上数据，电压表是并联在Ｍ与之间的（填“Ｏ”或“Ｐ”）b）画出待测元件两端电压ＵＭＯ随ＭＮ间电压ＵＭＮ变化的示意图为（无需数值）【答案】(1) a(2) a) Pb）【解析】（1）选择分压滑动变阻器时，要尽量选择电阻较小的，测量时电压变化影响小，但要保证仪器的安全。

高考物理稳恒电流解题技巧及经典题型及练习题一、稳恒电流专项训练1．材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．如图所示为某磁敏电阻在室温下的电阻—磁感应强度特性曲线，其中R B、R0分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值R B.请按要求完成下列实验．(1)设计一个可以测量磁场中该磁敏电阻阻值的电路，并在图中的虚线框内画出实验电路原理图(磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0 T，不考虑磁场对电路其他部分的影响)．要求误差较小．提供的器材如下：A．磁敏电阻，无磁场时阻值R0＝150 ΩB．滑动变阻器R，总电阻约为20 ΩC．电流表A，量程2.5 mA，内阻约30 ΩD．电压表V，量程3 V，内阻约3 kΩE．直流电源E，电动势3 V，内阻不计F．开关S，导线若干(2)正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：123456U(V)0.000.450.91 1.50 1.79 2.71I(mA)0.000.300.60 1.00 1.20 1.80根据上表可求出磁敏电阻的测量值R B＝______Ω.结合题图可知待测磁场的磁感应强度B＝______T.(3)试结合题图简要回答，磁感应强度B在0～0.2 T和0.4～1.0 T范围内磁敏电阻阻值的变化规律有何不同？________________________________________________________________________.(4)某同学在查阅相关资料时看到了图所示的磁敏电阻在一定温度下的电阻—磁感应强度特性曲线(关于纵轴对称)，由图线可以得到什么结论？___________________________________________________________________________.【答案】（1）见解析图（2）1500；0.90（3）在0～0.2T 范围内，磁敏电阻的阻值随磁感应强度非线性变化（或不均匀变化）；在2．在“探究导体电阻与其影响因素的定量关系”试验中，为了探究3根材料未知，横截面积均为S =0.20mm 2的金属丝a 、b 、c 的电阻率，采用如图所示的实验电路．M 为金属丝c 的左端点，O 为金属丝a 的右端点，P 是金属丝上可移动的接触点．在实验过程中，电流表读数始终为I =1.25A ，电压表读数U 随OP 间距离x 的变化如下表：x /mm600 700 800 900 1000 120014001600180020002100220023002400U/V3.954.505.105.906.506.656.826.937.027.157.858.509.059.75⑴绘出电压表读数U 随OP 间距离x 变化的图线； ⑵求出金属丝的电阻率ρ，并进行比较．【答案】（1）如图所示； （2）电阻率的允许范围：a ρ：60.9610m -⨯Ω⋅~61.1010m -⨯Ω⋅b ρ：68.510m -⨯Ω⋅~71.1010m -⨯Ω⋅c ρ：60.9610m -⨯Ω⋅~61.1010m -⨯Ω⋅通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率． 【解析】（1）以OP 间距离x 为横轴，以电压表读数U 为纵轴，描点、连线绘出电压表读数U 随OP 间距离x 变化的图线． （2）根据电阻定律l R S ρ=可得S U S R l I lρ=⋅=⋅． 663(6.5 3.9)0.2010 1.04101.25(1000600)10a m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 673(7.1 6.5)0.20109.6101.25(20001000)10b m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 663(9.77.1)0.2010 1.04101.25(24002000)10c m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率．3．（1）用螺旋测微器测量金属导线的直径，其示数如图所示，该金属导线的直径为 mm ．（2）用下列器材装成描绘电阻0R 伏安特性曲线的电路，请将实物图连线成为实验电路． 微安表μA （量程200μA ，内阻约200Ω）； 电压表V （量程3V ，内阻约10Ω）； 电阻0R （阻值约20 kΩ）；滑动变阻器R （最大阻值50Ω，额定电流1 A ）； 电池组E （电动势3V ，内阻不计）；开关S 及导线若干．【答案】（1）1.880（1.878～1.882均正确） （2）【解析】（1）首先读出固定刻度1.5 mm再读出可动刻度38. 0×0. 01 mm="0.380" mm 金属丝直径为（1.5＋0.380) mm="1.880" mm ．（注意半刻度线是否漏出；可动刻度需要估读）（2）描绘一个电阻的伏安特性曲线一般要求电压要从0开始调节，因此要采用分压电路．由于0VA 0100,0.5R R R R ==，因此μA 表要采用内接法，其电路原理图为 连线时按照上图中所标序号顺序连接即可．4．超导现象是20世纪人类重大发现之一，日前我国己研制出世界传输电流最大的高温超导电缆并成功示范运行．（l ）超导体在温度特别低时电阻可以降到几乎为零，这种性质可以通过实验研究．将一个闭合超导金属圈环水平放置在匀强磁场中，磁感线垂直于圈环平面向上，逐渐降低温度使环发生由正常态到超导态的转变后突然撤去磁场，若此后环中的电流不随时间变化．则表明其电阻为零．请指出自上往下看环中电流方向，并说明理由．（2）为探究该圆环在超导状态的电阻率上限ρ，研究人员测得撤去磁场后环中电流为I ，并经一年以上的时间t 未检测出电流变化．实际上仪器只能检测出大于△I 的电流变化，其中△I＜＜I ，当电流的变化小于△I 时，仪器检测不出电流的变化，研究人员便认为电流没有变化．设环的横截面积为S ，环中定向移动电子的平均速率为v ，电子质量为m 、电荷量为e ．试用上述给出的各物理量，推导出ρ的表达式．（3）若仍使用上述测量仪器，实验持续时间依旧为t ．为使实验获得的该圆环在超导状态的电阻率上限ρ的准确程度更高，请提出你的建议，并简要说明实现方法． 【答案】（1）见解析 （2）（3）见解析【解析】（1）逆时针方向。
