5.4 特征的扩展特征的扩展包括特征的拉伸、特征旋转、特征的顺滑和布尔运算。

这些特征的扩展是对实体造型的扩展，适用于处理复杂型体的造型，使实体造型简单化。

5.4.1 特征的拉伸（Extrude）特征的拉伸是将实体表面、实体边缘、曲线、链接曲线或者片体通过拉伸生成实体或者片体。

点击图标或者选择菜单条中的【插入】→【成型特征】→【拉伸】，弹出如图5-116所示对话框。

图5-116 【拉伸对象】对话框1. 选择拉伸对象拉伸对象用于定义拉伸的截面曲线。

在选择拉伸对象时，可以使用实体表面、实体边缘、曲线、链接曲线和片体来定义拉伸的截面曲线。

其中片体选项用于选择片体边缘作为拉伸对象，选择拉伸对象的方法与创建管道中选择引导对象的方法相类似。

2. 指定拉伸方式拉伸对象确定后，弹出如图5-117所示的指定拉伸方式对话框。

该对话框有四种拉伸方式：它们分别是按方向与距离拉伸、拉伸到指定面、在两个指定面间拉伸和穿越多个实体拉伸。

其中：图5-117 【指定拉伸方式】对话框方向与距离该选项按指定的方向和距离拉伸选择的对象。

选择该选项，将会出现如图5-118所示选择拉伸方向对话框，对于对话框各选项:图5-118 【选择拉伸方向】对话框通过矢量构造器来定义拉伸方向。

可构造一矢量作为拉伸方向。

●裁剪至面/平面该选项按指定的方向与实体厚度拉伸到的实体表面或基准平面。

选择该选项后将会出现如图5-118所示选择拉伸方向对话框，如前所述确定方向，会出现如图5-119所示选择修剪面对话框。

修剪面是沿拉伸方向拉伸所选对象的截止面。

对于对话框中各选项:图5-119 【选择修剪面】对话框修剪面选项该单选框用于指定修剪面是否扩展。

不扩展修剪面当拉伸对象拉伸后不超出修剪面时，选择该选项。

延伸修剪面当拉伸对象经拉伸后会超出修剪面时，选择该选项。

●在两个面间拉伸该选项按指定的方向与实体厚度，在两个实体表面或基准平面间进行拉伸，拉伸所选对象。

选择该选项后将会出现如图5-118所示选择拉伸方向对话框，如前所述确定方向，会弹出如图5-119所示选择修剪面对话框。

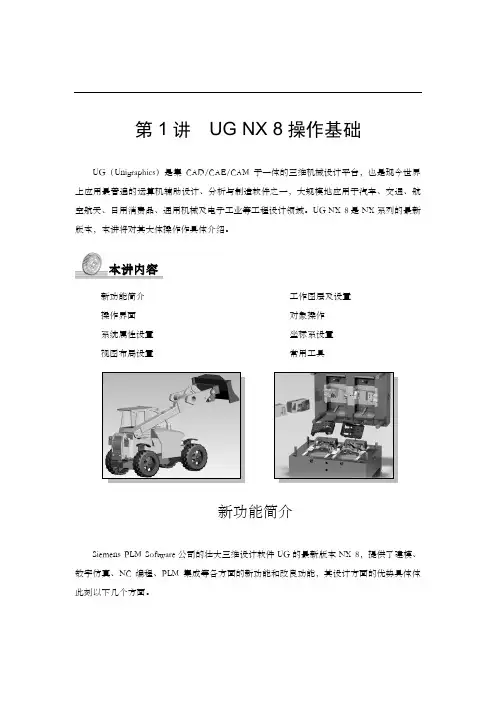

第1讲UG NX 8操作基础UG（Unigraphics）是集CAD/CAE/CAM于一体的三维机械设计平台，也是现今世界上应用最普遍的运算机辅助设计、分析与制造软件之一，大规模地应用于汽车、交通、航空航天、日用消费品、通用机械及电子工业等工程设计领域。

UG NX 8是NX系列的最新版本，本讲将对其大体操作作具体介绍。

新功能简介操作界面系统属性设置视图布局设置工作图层及设置对象操作坐标系设置常用工具新功能简介Siemens PLM Software公司的壮大三维设计软件UG的最新版本NX 8，提供了建模、数字仿真、NC编程、PLM集成等各方面的新功能和改良功能，其设计方面的优势具体体此刻以下几个方面。

本讲内容简化导入的几何体工作流程：NX 8提供了新的面优化和倒圆替换功能，可简化利用导入的或经转换的几何体的工作。

为了对曲面进行优化，此软件简化了曲面类型，能对面进行归并，提高了边缘准确性，并能识别曲面倒圆。

NX 8还能够将导入的B曲面转换为规那么曲面，如滚球倒圆等，更易于通过更改尺寸参数进行编辑。

关于原始模型或导入的模型，不管特点历史如何，用户都能够向有倒圆的面分派倒角属性和调整其大小，从而添加偏置与角度。

特点创建选项简化后需变更：在NX 8中，用户能够在利用不依托历史的方式建模孔、边缘倒圆和倒角时创建参数化特点。

通过此选项，特点参数得以保留，以便以后利用参数输入更改几何体。

改善不依托于历史的装配建模：在不依托历史模式中，移动面的能力在NX 8中取得了增强，能够同时操作装配体中的多个部件面。

用户直接更改选择范围（包括整个装配体），就能够够将此功能扩展到活动零件以外。

改善阵列建模：不依托历史的模式中的面阵列操作会在零件导航器中创建阵列特点，能更方便地进行编辑。

当用户移动或拉动任何阵列实例上的面或偏置区域时，所有实例都将更新，应用到阵列实例的倒圆、倒角和孔等其他特点也会在编辑阵列时自动更新。

改善了薄壁零件的处置：很多面编辑命令都添加了一个选项，用于简化彼此偏置。

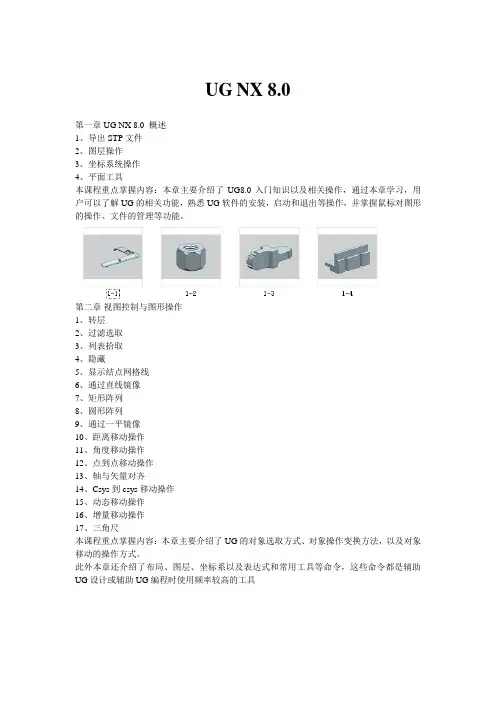

UG NX 8.0第一章UG NX 8.0 概述1、导出STP文件2、图层操作3、坐标系统操作4、平面工具本课程重点掌握内容：本章主要介绍了UG8.0入门知识以及相关操作，通过本章学习，用户可以了解UG的相关功能，熟悉UG软件的安装，启动和退出等操作，并掌握鼠标对图形的操作、文件的管理等功能。

第二章视图控制与图形操作1、转层2、过滤选取3、列表拾取4、隐藏5、显示结点网格线6、通过直线镜像7、矩形阵列8、圆形阵列9、通过一平镜像10、距离移动操作11、角度移动操作12、点到点移动操作13、轴与矢量对齐14、Csys到csys移动操作15、动态移动操作16、增量移动操作17、三角尺本课程重点掌握内容：本章主要介绍了UG的对象选取方式、对象操作变换方法，以及对象移动的操作方式。

此外本章还介绍了布局、图层、坐标系以及表达式和常用工具等命令，这些命令都是辅助UG设计或辅助UG编程时使用频率较高的工具第三章草图功能1、绘制轮廓2、直线和园3、镜像曲线4、偏置曲线5、阵列曲线6、草图联系17、草图联系28、草图联系39、草图联系4本课程重点掌握内容：本章主要介绍了UG8.0草图功能。

UG可以使用强大的草图功能绘制任何截图曲线，并进行相关的参数化约束。

用户可以很方便的先绘制大概轮廓，在给以尺寸和几何约束条件，即可实现参数化控制草图的目的。

第四章曲线功能1、直线2、圆弧3、圆4、倒圆角5、直线6、圆弧|圆7、内切圆多边形8、外接圆多边形9、椭圆10、规律曲线11、偏置曲线12、桥接曲线13、投影曲线14、创建空间曲线本课程重点掌握内容：本章主要介绍了UG8.0曲线功能。

曲线是创建实体模型或曲面片体模型的基础，同事也是UG编程及其他模块的辅助工具。

曲线由直接绘制的曲线和来自曲线集曲线之分，掌握各种曲线的创建方式，合理地调取相关的曲线命令是非常重要的。

第五章基础特征设计1、布尔求和2、布尔求差3、布尔求交4、长方体5、圆柱体6、圆锥体7、球体8、拉伸9、回转10、沿导引线扫掠11、管道12、果冻杯本课程重点掌握内容：本章主要介绍了UG8.0的基础实体命令，包括布尔运算、基本的长方体、圆柱体、圆锥体、球体以及基于草图的实体特征解基本创建命令。

特征操作及编辑特征操作特征编辑特征表达式 关联复制本章主要介绍特征操作、特征编辑和特征表达式方面的相关知识，同时还介绍了关联复制的相关知识与操作技巧，在本章的最后针对实际的工作需求，介绍了抽取几何体和修剪体的方法。

通过本章的学习，读者可以掌握特征操作及编辑方面的知识，为深入学习UG NX 8.5中文版知识奠定基础。

第 章5UG NX 8.5中文版基础教程5.1 特征操作特征操作用于修改各种实体模型或特征，它主要包括边特征操作、面特征操作、复制修改特征操作和其他操作等。

本节将详细介绍特征操作的相关知识及操作方法。

5.1.1 边特征操作边特征操作包括倒斜角设计和边倒角设计，下面将详细介绍这两种边特征操作的相关知识及操作方法。

1. 倒斜角倒斜角命令是指通过定义要求的倒角尺寸来斜切实体的边缘。

在菜单栏中选择【插入】→【细节特征】→【倒斜角】菜单项，系统打开【倒斜角】对话框，如图5-1所示。

图5-1在【倒斜角】对话框的【偏置】卷展栏中，在【横截面】下拉列表框中提供了3种倒斜角的方式，如图5-2所示。

下面将予以详细介绍。

图5-2对称：选择此选项，建立沿两个表面的偏置量相同的倒角，如图5-3所示。

第5章 特征操作及编辑图5-3非对称：选择此项，建立沿两个表面的偏置量不同的倒角，如图5-4所示。

图5-4偏置和角度：选择此项，建立的偏置是由一个偏置值和一个角度决定的，如图5-5所示。

图5-52. 边倒圆边倒圆命令是指将选择的边缘按指定的半径进行倒圆。

在菜单栏中选择【插入】→【细节特征】→【边倒圆】菜单项，系统打开【边倒圆】对话框，如图5-6所示。

下面详细介绍【边倒圆】对话框中的选项。

要倒圆的边：在此卷展栏中，设定以恒定的半径倒圆。

可变半径点：在此卷展栏中，设定沿边缘的长度进行可变半径倒圆。

拐角倒角：在此卷展栏中，设定为实体的三条边的交点倒圆。

拐角突然停止：在此卷展栏中，设定对局部边缘段倒圆。

UG NX 8.5中文版基础教程图5-6修剪：该卷展栏用来设置修剪对象。
