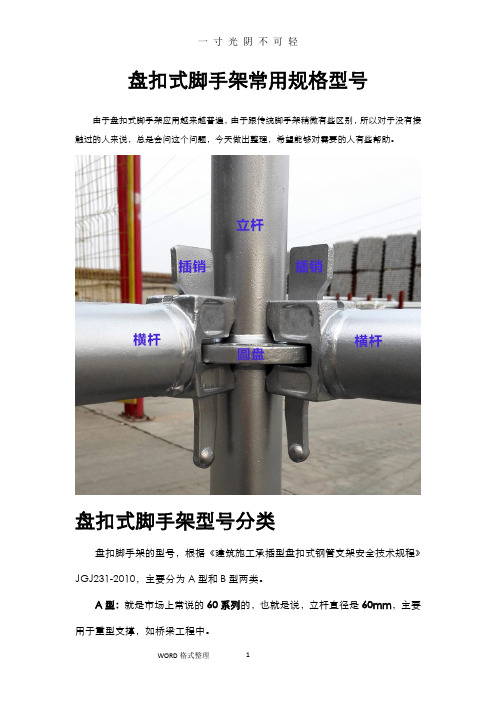

盘扣式脚手架常用规格型号由于盘扣式脚手架应用越来越普遍，由于跟传统脚手架稍微有些区别，所以对于没有接触过的人来说，总是会问这个问题，今天做出整理，希望能够对需要的人有些帮助。
盘扣式脚手架型号分类盘扣脚手架的型号，根据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010，主要分为A型和B型两类。
A型：就是市场上常说的60系列的，也就是说，立杆直径是60mm，主要用于重型支撑，如桥梁工程中。
B型：也就是48系列的，立杆直径48mm，主要用于房建与装饰装修，舞台灯光架等领域。
另外，根据盘扣式脚手架立杆连接方式，又分为外套筒连接与内连接棒连接两种形式。
目前市场上60系列的盘扣脚手架一般采用内连接，也就是连接棒在立杆内部连接。
48系列盘扣脚手架一般是外套筒连接，也有采用内连接棒连接的，尤其在舞台架，灯光架等领域。
盘扣式脚手架立杆连接形式盘扣脚手架规格盘扣脚手架主要杆件为：立杆，水平杆，斜杆，可调托构成。
盘扣脚手架的立杆圆盘之间距离500mm，所以，立杆的规格模数为500mm，具体常用的规格有500mm，1000mm，1500mm，2000mm，2500mm，3000mm，另外还有基座200mm。
盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣脚手架的水平杆型号规格模数为300mm。
即300mm，600mm，900mm，1200mm，1500mm，1800mm，2400mm，3000mm盘扣式脚手架水平杆型号注意：水平杆的公称长度是立杆轴线间的距离，所以实际长度比公称的长度短一个立杆的直径。
根据工程性质不同，一般模板支撑脚手架，用量最大的是1.5m水平杆，1.2m 和1.8m等，配合使用。
对于操作架来说，水平杆的长度一般选用1.8m为主，1.5m，2.4m等配合使用。
盘扣式脚手架水平杆盘扣脚手架的竖向斜杆的规格根据水平杆长度与步距(上下两层水平杆间距)来划分的，在工程实践中，一般模板支撑架的水平杆步距都是1.5m，所以，模板支撑的竖向斜杆规格一般都是1.5m的高度。

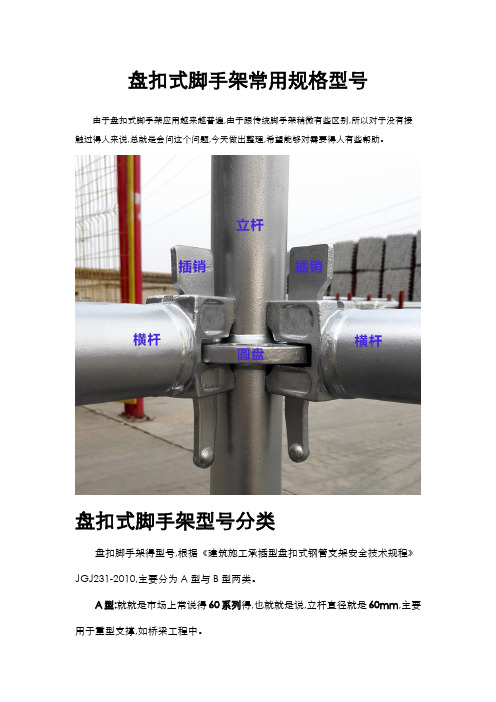

盘扣式脚手架常用规格型号由于盘扣式脚手架应用越来越普遍,由于跟传统脚手架稍微有些区别,所以对于没有接触过得人来说,总就是会问这个问题,今天做出整理,希望能够对需要得人有些帮助。
盘扣式脚手架型号分类盘扣脚手架得型号,根据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010,主要分为A型与B型两类。
A型:就就是市场上常说得60系列得,也就就是说,立杆直径就是60mm,主要用于重型支撑,如桥梁工程中。
B型:也就就是48系列得,立杆直径48mm,主要用于房建与装饰装修,舞台灯光架等领域。
另外,根据盘扣式脚手架立杆连接方式,又分为外套筒连接与内连接棒连接两种形式。
目前市场上60系列得盘扣脚手架一般采用内连接,也就就是连接棒在立杆内部连接。
48系列盘扣脚手架一般就是外套筒连接,也有采用内连接棒连接得,尤其在舞台架,灯光架等领域。
盘扣式脚手架立杆连接形式盘扣脚手架规格盘扣脚手架主要杆件为:立杆,水平杆,斜杆,可调托构成。
盘扣脚手架得立杆圆盘之间距离500mm,所以,立杆得规格模数为500mm,具体常用得规格有500mm,1000mm,1500mm,2000mm,2500mm,3000mm,另外还有基座200mm。
盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣脚手架得水平杆型号规格模数为300mm。
即300mm,600mm,900mm,1200mm,1500mm,1800mm,2400mm,3000mm盘扣式脚手架水平杆型号注意:水平杆得公称长度就是立杆轴线间得距离,所以实际长度比公称得长度短一个立杆得直径。
根据工程性质不同,一般模板支撑脚手架,用量最大得就是1、5m水平杆,1、2m与1、8m等,配合使用。
对于操作架来说,水平杆得长度一般选用1、8m为主,1、5m,2、4m等配合使用。
盘扣式脚手架水平杆盘扣脚手架得竖向斜杆得规格根据水平杆长度与步距(上下两层水平杆间距)来划分得,在工程实践中,一般模板支撑架得水平杆步距都就是1、5m,所以,模板支撑得竖向斜杆规格一般都就是1、5m得高度。
盘扣式脚手架常用规格型号由于盘扣式脚手架应用越来越普遍，由于跟传统脚手架稍微有些区别，所以对于没有接触过的人来说，总是会问这个问题，今天做出整理，希望能够对需要的人有些帮助。
盘扣式脚手架型号分类盘扣脚手架的型号，根据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010，主要分为A型和B型两类。
A型：就是市场上常说的60系列的，也就是说，立杆直径是60mm，主要用于重型支撑，如桥梁工程中。
B型：也就是48系列的，立杆直径48mm，主要用于房建与装饰装修，舞台灯光架等领域。
另外，根据盘扣式脚手架立杆连接方式，又分为外套筒连接与内连接棒连接两种形式。
目前市场上60系列的盘扣脚手架一般采用内连接，也就是连接棒在立杆内部连接。
48系列盘扣脚手架一般是外套筒连接，也有采用内连接棒连接的，尤其在舞台架，灯光架等领域。
盘扣式脚手架立杆连接形式盘扣脚手架规格盘扣脚手架主要杆件为：立杆，水平杆，斜杆，可调托构成。
盘扣脚手架的立杆圆盘之间距离500mm，所以，立杆的规格模数为500mm，具体常用的规格有500mm，1000mm，1500mm，2000mm，2500mm，3000mm，另外还有基座200mm。
盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣脚手架的水平杆型号规格模数为300mm。
即300mm，600mm，900mm，1200mm，1500mm，1800mm，2400mm，3000mm盘扣式脚手架水平杆型号注意：水平杆的公称长度是立杆轴线间的距离，所以实际长度比公称的长度短一个立杆的直径。
根据工程性质不同，一般模板支撑脚手架，用量最大的是1.5m水平杆，1.2m 和1.8m等，配合使用。
对于操作架来说，水平杆的长度一般选用1.8m为主，1.5m，2.4m等配合使用。
盘扣式脚手架水平杆盘扣脚手架的竖向斜杆的规格根据水平杆长度与步距(上下两层水平杆间距)来划分的，在工程实践中，一般模板支撑架的水平杆步距都是1.5m，所以，模板支撑的竖向斜杆规格一般都是1.5m的高度。
新型盘扣式脚手架常用规格型号,九为盘扣盘扣脚手架技术----##九为实业盘扣脚手架：模板脚手架展会盘扣脚手架型号分类：盘扣脚手架的型号,根据建筑施工承插型盘扣式钢管支架安全技术规程JGJ231-2010,主要分为A型和B型两类.A型：就是市场上常说的60系列的,也就是说,立杆直径是60mm,主要用于重型支撑,如桥梁工程中.B型：也就是48系列的,立杆直径48mm,主要用于房建与装饰装修等领域.另外,根据盘扣式脚手架立杆连接方式,又分为外套筒连接与内连接棒连接两种形式.目前市场上60系列的盘扣脚手架一般采用内连接,也就是连接棒在立杆内部连接.48系列盘扣脚手架一般是外套筒连接,也有采用内连接棒连接的,尤其在舞台架,灯光架等领域.盘扣脚手架规格盘扣脚手架主要杆件为：立杆,水平杆,斜杆,可调托构成.立杆盘扣脚手架立杆圆盘之间距离500mm,所以,立杆的规格模数为500mm,具体常用的规格有500mm,1000mm,1500mm,2000mm,2500mm,3000mm,另外还有基座200mm.水平杆盘扣脚手架水平杆型号规格模数为300mm.即300mm,600mm,900mm,1200mm,1500mm,1800mm,2400mm,3000mm.注意：水平杆的公称长度是立杆轴线间的距离,所以实际长度比公称的长度短一个立杆的直径.根据工程性质不同,一般模板支撑脚手架,用量最大的是 1.5m水平杆,1.2m和1.8m等,配合使用.对于操作架来说,水平杆的长度一般选用1.8m为主,1.5m,2.4m等配合使用.竖向斜杆盘扣脚手架竖向斜杆规格根据水平杆长度与步距<上下两层水平杆间距>来划分的,在工程实践中,一般模板支撑架的水平杆步距都是 1.5m,所以,模板支撑的竖向斜杆规格一般都是1.5m的高度.如用在900mm的水平杆上的竖向斜杆就是900mmX1500mm,用在1200mm水平杆上的竖向斜杆规格就是1200mmX1500mm.以此类推……若是操作架或是灯光架等等,承载力特别低的工程中,步距可以采用2m.相对应的竖向斜杆就采用2m的高度.如用在900mm的水平杆上的竖向斜杆就是900mmX2000mm,用在1200mm水平杆上的竖向斜杆规格就是1200mmX2000mm.以此类推……在实际工程实践中,模板支撑架用量最多的竖向斜杆是1500mmX1500mm,普通脚手架工程中用量最大的竖向斜杆是1800mmX1500mm或者是1800mmX2000mm.。
盘扣式脚手架常用规格型号由于盘扣式脚手架应用越来越普遍，由于跟传统脚手架稍微有些区别，所以对于没有接触过的人来说，总是会问这个问题，今天做出整理，希望能够对需要的人有些帮助。
盘扣式脚手架型号分类盘扣脚手架的型号，根据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010，主要分为A型和B型两类。
A型：就是市场上常说的60系列的，也就是说，立杆直径是60mm，主要用于重型支撑，如桥梁工程中。
B型：也就是48系列的，立杆直径48mm，主要用于房建与装饰装修，舞台灯光架等领域。
另外，根据盘扣式脚手架立杆连接方式，又分为外套筒连接与内连接棒连接两种形式。
目前市场上60系列的盘扣脚手架一般采用内连接，也就是连接棒在立杆内部连接。
48系列盘扣脚手架一般是外套筒连接，也有采用内连接棒连接的，尤其在舞台架，灯光架等领域。
盘扣式脚手架立杆连接形式盘扣脚手架规格盘扣脚手架主要杆件为：立杆，水平杆，斜杆，可调托构成。
盘扣脚手架的立杆圆盘之间距离500mm，所以，立杆的规格模数为500mm，具体常用的规格有500mm，1000mm，1500mm，2000mm，2500mm，3000mm，另外还有基座200mm。
盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣脚手架的水平杆型号规格模数为300mm。
即300mm，600mm，900mm，1200mm，1500mm，1800mm，2400mm，3000mm盘扣式脚手架水平杆型号注意：水平杆的公称长度是立杆轴线间的距离，所以实际长度比公称的长度短一个立杆的直径。
根据工程性质不同，一般模板支撑脚手架，用量最大的是1.5m水平杆，1.2m 和1.8m等，配合使用。
对于操作架来说，水平杆的长度一般选用1.8m为主，1.5m，2.4m等配合使用。
盘扣式脚手架水平杆盘扣脚手架的竖向斜杆的规格根据水平杆长度与步距(上下两层水平杆间距)来划分的，在工程实践中，一般模板支撑架的水平杆步距都是1.5m，所以，模板支撑的竖向斜杆规格一般都是1.5m的高度。
盘扣式脚手架常用规格型号由于盘扣式脚手架应用越来越普遍，由于跟传统脚手架稍微有些区别，所以对于没有接触过的人来说，总是会问这个问题，今天做出整理，希望能够对需要的人有些帮助。
盘扣式脚手架型号分类盘扣脚手架的型号，根据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010，主要分为A型和B型两类。
A型：就是市场上常说的60系列的，也就是说，立杆直径是60mm，主要用于重型支撑，如桥梁工程中。
B型：也就是48系列的，立杆直径48mm，主要用于房建与装饰装修，舞台灯光架等领域。
另外，根据盘扣式脚手架立杆连接方式，又分为外套筒连接与内连接棒连接两种形式。
目前市场上60系列的盘扣脚手架一般采用内连接，也就是连接棒在立杆内部连接。
48系列盘扣脚手架一般是外套筒连接，也有采用内连接棒连接的，尤其在舞台架，灯光架等领域。
盘扣式脚手架立杆连接形式盘扣脚手架规格盘扣脚手架主要杆件为：立杆，水平杆，斜杆，可调托构成。
盘扣脚手架的立杆圆盘之间距离500mm，所以，立杆的规格模数为500mm，具体常用的规格有500mm，1000mm，1500mm，2000mm，2500mm，3000mm，另外还有基座200mm。
盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣脚手架的水平杆型号规格模数为300mm。
即300mm，600mm，900mm，1200mm，1500mm，1800mm，2400mm，3000mm盘扣式脚手架水平杆型号注意：水平杆的公称长度是立杆轴线间的距离，所以实际长度比公称的长度短一个立杆的直径。
根据工程性质不同，一般模板支撑脚手架，用量最大的是1.5m水平杆，1.2m和1.8m等，配合使用。
对于操作架来说，水平杆的长度一般选用1.8m为主，1.5m，2.4m等配合使用。
盘扣式脚手架水平杆盘扣脚手架的竖向斜杆的规格根据水平杆长度与步距(上下两层水平杆间距)来划分的，在工程实践中，一般模板支撑架的水平杆步距都是1.5m，所以，模板支撑的竖向斜杆规格一般都是1.5m 的高度。
扣件式、碗扣式、承插型盘扣式脚手架规范中的搭设要求，齐了！扣件式脚手架简介扣件式钢管脚手架是目前广泛应用的一种多立杆式脚手架，其不仅可用作外脚手架，还可用作里脚手架、满堂脚手架和支模架等。
扣件式钢管脚手架由钢管、扣件和底座组成。
钢管为外径48mm、壁厚3.5mm的焊接钢管。
扣件式脚手架构造要求碗扣式管脚手架简介是一种多功能的工具式脚手架。
由主部件、辅助构件、专用构件三大类组成，除能作为一般单双排脚手架、支撑架外，还可用作支撑柱、物料提升架、悬挑脚手架、爬升脚手架等。
碗扣式脚手架节点图承插型盘扣式脚手架简介承插型盘扣式脚手架体系的主要构件为：可调底座、基础立杆、立杆、水平杆、斜拉杆、可调托撑及工字铝梁。
立杆采用直径60mm、壁厚 3.2mm钢管做主构件，插座为直径135mm、厚10mm的圆盘，圆盘上开设８个孔，设有水平杆与斜杆连接孔。
盘扣式脚手架现场搭设照片架体基础要求•对搭设在楼面等建筑结构上的脚手架，应对支撑架体的建筑结构进行承载力验算，当不能满足承载力要求时应采取可靠的加固措施。
•每根立杆底部宜设置底座或垫板。
•立杆垫板或底座底面标高宜高于自然地坪 50mm～100mm。
•垫板应采用长度不少于2 跨、厚度不小于50mm、宽度不小200 ㎜的木垫板。
•地基应无积水，底座应无松动，立杆应无悬空。
扫地杆要求《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）：6.3.2 脚手架必须设置纵、横向扫地杆。
纵向扫地杆应采用直角扣件固定在距钢管底端不大于200mm处的立杆上。
横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
扣件式脚手架扫地杆布置《建筑施工碗扣式脚手架安全技术规范》（JGJ 166-2008 ）：6.1.4 双排脚手架首层立杆应采用不同的长度交错布置，底部纵、横杆作为扫地杆距地面高度应小于或等于350mm，严禁施工中拆除扫地杆，立杆应配置可调底座或固定底座。
6.2.1 模板支撑架底部纵、横杆作为扫地杆距地面高度应小于或等于350mm，严禁施工中拆除扫地杆，立杆应配置可调底座或固定底座；《建筑施工承插型盘扣式钢管支架安全技术规程》（JGJ231—2010）：6.1.6 模板支架应设置扫地水平杆，可调底座调节螺母离地高度不得大于300mm，作为扫地杆的水平杆离地高度应小于550mm。
1.构配件1.1主要构配件规格要求1.1.1横杆端插头应焊接于横杆的两端,其厚度不应小于10mm，下伸的长度L不应小于45mm。
1.1.2横杆端插头应与轮扣盘匹配，端插头插入轮扣盘内，其外表面应与轮扣内表面相吻合，并保证锤击自锁后不拔脱，抗拔力不得小于3kN.1。
1。
3立杆和横杆宜采用截面直径48。
3mm壁厚不小于3。
2mm规格的钢管。
立杆的长度宜为600mm、900mm、1200mm、1500mm、1800mm、2100mm和2400mm等规格，轮扣盘在立杆上的间距宜按0.6m的模数设置,横杆的长度宜为600mm、900mm、1200mm、1500mm和1800mm等规格。
1。
1。
4立杆之间的连接应采用立杆插套连接，其壁厚不应小于3.2mm，长度不应小于160mm，外伸长度不应小于100mm。
套管内径与立杆钢管外径间隙不应大于1.5mm.1。
1。
5可调底座由螺杆、立杆调位螺母和底座板组成，螺杆与底座板应焊接牢固，底座钢板厚度不应小于6mm.1.1。
6可调托撑由螺杆、立杆调位螺母和“U”型钢板组成，螺杆与“U”型钢板应焊接牢固，“U”型钢板厚度不应小于5mm。
1。
1。
7可调底座和可调托撑的螺杆外径不应小于36mm，宜采用梯形螺纹。
螺杆与调位螺母的旋合长度不应少于5扣，螺母高度不应小于30mm，厚度不应小于5mm。
2。
主要构配件的材质及制作要求2。
2。
1轮扣式钢管脚手架的构配件除有特殊要求外,轮扣式脚手架的钢管应符合GB/T13793或GB/T3091中规定的Q235普通钢管的要求，其材质应符合GB/T700的规定。
轮扣盘、横杆端插头以及可调螺母的调节手柄采用碳素铸钢制造时，其材料机械性能不得低于GB/T11352中牌号为ZG230-450的屈服强度、抗拉强度、延伸率的要求.支座螺杆采用碳素钢制造时，其材质应符合GB/T700中Q235的规定.调节螺母采用碳素铸钢制造时，其材料应采用机械性能不低于GB/T11352中规定的ZG270—500牌号的铸钢。
盘扣式脚手架常用规格型号由于盘扣式脚手架应用越来越普遍，由于跟传统脚手架稍微有些区别，所以对于没有接触过的人来说，总是会问这个问题，今天做出整理，希望能够对需要的人有些帮助。
型号分类盘扣脚手架的型号，根据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010，主要分为A型和B型两类。
A型：就是市场上常说的60系列的，也就是说，立杆直径是60mm，主要用于重型支撑，如桥梁工程中。
B型：也就是48系列的，立杆直径48mm，主要用于房建与装饰装修，舞台灯光架等领域。
另外，根据盘扣式脚手架立杆连接方式，又分为外套筒连接与内连接棒连接两种形式。
目前市场上60系列的盘扣脚手架一般采用内连接，也就是连接棒在立杆内部连接。
48系列盘扣脚手架一般是外套筒连接，也有采用内连接棒连接的，尤其在舞台架，灯光架等领域。
盘扣式脚手架立杆连接形式盘扣脚手架规格盘扣脚手架主要杆件为：立杆，水平杆，斜杆，可调托构成。
盘扣脚手架的立杆圆盘之间距离500mm，所以，立杆的规格模数为500mm，具体常用的规格有500mm，1000mm，1500mm，2000mm，2500mm，3000mm，另外还有基座200mm。
盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣脚手架的水平杆型号规格模数为300mm。
即300mm，600mm，900mm，1200mm，1500mm，1800mm，2400mm，3000mm盘扣式脚手架水平杆型号注意：水平杆的公称长度是立杆轴线间的距离，所以实际长度比公称的长度短一个立杆的直径。
根据工程性质不同，一般模板支撑脚手架，用量最大的是1.5m水平杆，1.2m和1.8m等，配合使用。
对于操作架来说，水平杆的长度一般选用1.8m为主，1.5m，2.4m等配合使用。
盘扣式脚手架水平杆盘扣脚手架的竖向斜杆的规格根据水平杆长度与步距(上下两层水平杆间距)来划分的，在工程实践中，一般模板支撑架的水平杆步距都是1.5m，所以，模板支撑的竖向斜杆规格一般都是1.5m的高度。
建筑施工承插型盘扣式脚手架主要构配件一、盘扣节点应由焊接于立杆上的连接盘、水平杆杆端扣接头和斜杆杆端扣接头组成。
盘扣结点1—连接盘；2—插销；3—水平杆杆端扣接头；4—水平杆；5—斜杆；6—斜杆杆端扣接头；7—立杆二、插销外表面应与水平杆和斜杆杆端扣接头内表面吻合，插销连接应保证锤击自锁后不拔脱，抗拔力不得小于3kN。
三、插销应具有可靠防拔脱构造措施，且应设置便于目视检查楔入深度的刻痕或颜色标记。
四、立杆盘扣节点间距宜按0. 5m模数设置；横杆长度宜按0. 3m模数设置。
材料要求一、承插型盘扣式钢管支架的构配件除有特殊要求外，其材质应符合现行国家标准《低合金高强度结构钢》GB/T 1591、《碳素结构钢》GB/T700以及《一般工程用铸造碳钢件》GB/T11352的规定。
承插型盘扣式钢管支架主要构配件材质二、连接盘、扣接头、插销以及可调螺母的调节手柄采用碳素铸钢制造时，其材料机械性能不得低于现行国家标准《一般工程用铸造碳钢件》GB/T 11352中牌号为ZG 230 - 450的屈服强度、抗拉强度、延伸率的要求。
制作质量要求一、杆件焊接制作应在专用工艺装备上进行，各焊接部位应牢固可靠。
焊丝宜采用符合现行国家标准中，气体保护电弧焊用碳钢、低合金钢焊丝的要求，有效焊缝高度不应小于3. 5mm。
二、铸钢或钢板热锻制作的连接盘的厚度不应小于8mm，允许尺寸偏差应为±0.5mm；钢板冲压制作的连接盘厚度不应小于l0mm，允许尺寸偏差应为±0.5mm。
三、铸钢制作的杆端扣接头应与立杆钢管外表面形成良好的弧面接触，并应有不小于500平方毫米的接触面积。
四、楔形插销的斜度应确保楔形插销楔入连接盘后能自锁。
铸钢、钢板热锻或钢板冲压制作的插销厚度不应小于8mm，允许尺寸偏差应为±0.lmm。
五、立杆连接套管可采用铸钢套管或无缝钢管套管。
采用铸钢套管形式的立杆连接套长度不应小于90mm，可插入长度不应小于75mm；采用无缝钢管套管形式的立杆连接套长度不应小于160mm，可插入长度不应小于110mm。
《建筑施工承插型轮扣式钢管模板支架技术规程》根据浙江省住房和城乡建设厅《2017 年度浙江省建筑节能与绿色建筑及相关工程建设标准编制修订计划》（建设发[20 1 8] 3 号），规程编制组通过广泛调研，认真总结国内建筑施工承插型轮扣式钢管模板支架设计和施工的实践经验，并进行了理论和试验研究，遵循《建筑结构可靠性设计统一标准》GB50068、《建筑结构荷载规范》GB50009、《建筑地基基础设计规范》GB50007、《混凝土结构工程施工规范》GB50666、《建筑施工模板安全技术规范》JGJ162和《建筑施工扣件式钢管脚手架安全技术规范》JGJ130等现行国家、行业标准，结合浙江省实际情况，在全省范围内广泛征求了施工、设计、监理单位，以及行业主管部门对本规程的意见，并多次组织由各方面专家参加的专题论证，经过反复讨论和修改后，制定本规程。
本规程共分为 9 章和11个附录，其主要内容包括：总则、术语与符号、材料、荷载、设计计算、构造要求、施工、检查与验收、安全管理等。
本规程由浙江省住房和城乡建设厅负责管理，授权主编单位解释。
在执行过程中如发现需要修改或补充之处，请将意见和建议寄送浙江省三建建设集团有限公司（浙江省杭州市上城区雷霆路 60号长城大厦 23楼，邮政编码：310016 ），以便适时修订完善。
本规程主编单位、参编单位、主要起草人及主要审查人：本规程主编单位：浙江省三建建设集团有限公司杭州市建设工程质量安全监督总站桐乡兴国伟业建筑设备租赁有限公司本规程参编单位：本规程主要起草人员：本规程主要审查人员：目次8 检查与验收8.1 一般规定8.2 地基与基础检查与验收8.3 材料进场检查与验收8.4 架体检查与验收附录A 承插型轮扣式钢管模板支架主要构配件种类及规格附录 B 承插型轮扣式钢管模板支架常用杆件截面特性附录 G 地基与基础检查验收表附录 H 主要构配件力学性能附录 I 主要构配件强力学性能试验方法和判定标准附录J 构配件外观质量检查验收附录K 模板支架架体检查验收1 总则1.0.1 为规范承插型轮扣式钢管模板支架的设计与施工，做到技术先进、经济合理、安全适用，保证安全生产和工程质量，制定本规程。
年 月 日工程名称 富田·九鼎世家1＃、2＃、3＃、5#、6＃、7＃、8＃楼 分部工程 主体工程分项工程名称：模板工程交底内容一、施工准备1、前期做好支撑体系的放线定位，使支撑体系横平竖直，以保证后期剪刀撑和整体连杆的设置，确保其整体稳定性和抗倾覆性。
2、轮扣式脚手架安装基础必须要夯实平整并采取混凝土硬化措施。
3、轮扣式脚手架宜使用同一标高的梁板底板的标高范围。
4、架体搭设完成后要加设足够的剪刀撑，在顶托与架体横杆300mm 的距离要增设足够的水平拉杆、水平剪刀撑，使其整体稳定性得到可靠的保证;5、轮扣式脚手架附图片.6、材料准备(1)各类材、工具劳动力以及防护用具施工前到位.(2)根据施工工期间的工程量、施工进度,确定材料的数量及进场时间,对于发生变形、翘角、起皮及平面不平整的模板，及时组织退场。
(3)原材料进场后，堆放整齐，上部覆盖严密,下部垫起架空，防止日晒雨淋。
模板材料进场计划序号 名 称 规 格 单位 数 量 量 进场时间 1 18mm 木胶合板 915×1830 块 14000 筏板浇筑完后分批进场 2木 方 80×80×2000 条 60000 筏板浇筑完后分批进场 3轮扣式立杆 2400mm 个 12000 筏板浇筑完后分批进场 4轮扣式横杆 1200、900、600 个48000 筏板浇筑完后分批进场 5顶 托 L=740mm 个 6000 筏板浇筑完后分批进场 6 钢管 Ф48×3。
2 吨 300 筏板浇筑完后分批进场 (4)模板放置：模板在工地加工成型后，下面用木方垫平,防止变形，并应对模板型号、数量进行清点.用油漆在编好号的模板上作标记，堆放于现场施工段内，便于吊装。
二、轮扣式脚手架技术参数名称 型号 A(MM ） 理论重量 材质、壁厚 立杆 LG2。
4米 2400 14.02材质为Q235壁厚为3.2MM 横杆 LG1.2米 1200 5。
盘扣式脚手架常用规格由于盘扣式脚手架应用越来越普遍，由于跟传统脚手架稍微有些区别，所以对于没有接触过的人来说，总是会问这个问题，今天做出整理，希望能够对需要的人有些帮助。
盘扣式脚手架型号分类盘扣脚手架的型号，根据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010，主要分为A型和B型两类。
A型：就是市场上常说的60系列的，也就是说，立杆直径是60mm，主要用于重型支撑，如桥梁工程中。
B型：也就是48系列的，立杆直径48mm，主要用于房建与装饰装修，舞台灯光架等领域。
另外，根据盘扣式脚手架立杆连接方式，又分为外套筒连接与内连接棒连接两种形式。
目前市场上60系列的盘扣脚手架一般采用内连接，也就是连接棒在立杆内部连接。
48系列盘扣脚手架一般是外套筒连接，也有采用内连接棒连接的，尤其在舞台架，灯光架等领域。
盘扣式脚手架立杆连接形式盘扣脚手架规格盘扣脚手架主要杆件为：立杆，水平杆，斜杆，可调托构成。
盘扣脚手架的立杆圆盘之间距离500mm，所以，立杆的规格模数为500mm，具体常用的规格有500mm，1000mm，1500mm，2000mm，2500mm，3000mm，另外还有基座200mm。
盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣脚手架的水平杆型号规格模数为300mm。
即300mm，600mm，900mm，1200mm，1500mm，1800mm，2400mm，3000mm盘扣式脚手架水平杆型号注意：水平杆的公称长度是立杆轴线间的距离，所以实际长度比公称的长度短一个立杆的直径。
根据工程性质不同，一般模板支撑脚手架，用量最大的是1.5m水平杆，1.2m 和1.8m等，配合使用。
对于操作架来说，水平杆的长度一般选用1.8m为主，1.5m，2.4m等配合使用。
盘扣式脚手架水平杆盘扣脚手架的竖向斜杆的规格根据水平杆长度与步距(上下两层水平杆间距)来划分的，在工程实践中，一般模板支撑架的水平杆步距都是1.5m，所以，模板支撑的竖向斜杆规格一般都是1.5m的高度。
