浙江杭州轮扣式脚手架

轮扣式脚手架轮扣式脚手架也称直插式或盘扣式脚手架是一种具有双向自锁功能的新型脚手架。

轮扣式脚手架能够有效地提高脚手架整体的稳定度和安全度，能够更好的满足施工中的安全需求。

同时，轮扣式脚手架具有搭拆快速、操作简单、通用性强、不易丢失、便于管理和运输等特点。

新型轮扣式脚手架主要是由立杆、横拉杆、丝杠组成。

这种由河北省秦皇岛市昌黎县兴民伟业建筑设备有限公司自己设计研发生产的轮扣式脚手架与传统施工中使用的钢管扣件脚手架有何不同呢？一、立杆上面焊接有小花盘和承接筒，优点立杆可以进行对接无限延伸，满足不同层高。

二、横拉杆两端焊接有插头，优点是不需要使用扣件，只需把插头插到立杆的花盘中即可完成搭建，操作非常简单，不需要具有专门的技术人员，节省了人工费用同时避免了材料的丢失和浪费。

三、空心丝杠用于延长立杆高度，优势空心丝杆采用无缝钢管支撑，U托是钢板一次性冲压而成，与传统的实心丝杠相比重量轻，承重能力强，在立杆中的稳定性更强。

四、关于造价问题，每平米的费用大概是62元左右，但是它的优势远远超过传统的钢管扣件，周转次数可达300次以上。

五、轮扣式脚手架零部件结构标准化、结构化，施工现场整洁有序美观，有助于提升企业形象和责任感，不仅带来巨大的经济效益同时更具有社会效益。

这种由兴民伟业建筑设备有限公司自己研发生产的新型剪力墙组合结构与现代施工使用的钢管木方有何不同呢？一、竖梁代替木方使用，优点是竖梁可以自由伸缩，满足不同的层高；二、横梁代替钢管使用，优点是可以满足不同的墙体面积，灵活组合，不会有材料的闲置与浪费；三、对于墙体节点的处理，一个是角处的处理，在使用新型剪力墙组合结构阴阳角的处理只需要用一个300*300的角就能搞定；另一个是过口的处理，在处理过口的时候只需要用一个过口卡就能把过口牢牢卡住，不用像传统施工那么的繁琐。

四、对于造价问题，一平米的费用大概是110元左右，和传统的费用差不多少，但是它的优势要远远超越于用钢管木方的，周转次数是钢管木方的二十倍。

浙江黄龙体育中心游泳跳水馆装修装饰工程满堂脚手架搭拆专项方案编制：审核：审批：杭州鸿顺建筑装饰工程有限公司二○一六年十月目录一、工程概况 (1)二、编制依据和说明 (1)1、编制说明 (1)2、编制依据 (1)三、脚手架方案选择 (2)四、脚手架材料选择 (3)l、钢管 (3)2、脚手板 (4)3、扣件 (4)4、机具 (4)五、主要技术措施 (4)1、施工准备 (4)2、搭设要求 (5)3、脚手拆除要点 (5)4、脚手架搭设其它要求 (6)六、脚手架施工安全措施 (6)七、质量验收要求 (7)八、文明施工要求 (8)九、脚手架计算书 (9)1．脚手架荷载标准值: (10)3. 立杆的稳定性计算: (12)十、高空作业安全措施 (14)1、高空施工坠落事故多发的原因分析： (14)2、预防高空施工坠落事故发生的措施 (15)3、高空坠落事故的预防 (17)4、触电事故应急准备与响应预案..........................................................十一、安全应急预案.. (20)1、应急成员小组。

(20)2、应急物资 (20)3、架子倒塌应急措施 (20)4、高处坠落事故时应急措施 (21)附件：附件1、盘扣式外墙脚手架图片附件2、检测报告附件3、施工操作指南一、工程概况项目名称：浙江黄龙体育中心游泳跳水馆--装修装饰工程建设单位：浙江省黄龙体育中心施工单位：杭州鸿顺建筑装饰工程有限公司项目地点：黄龙体育中心4号地块因本工程需要对浙江黄龙体育中心游泳跳水馆项目进行室内装修，故需搭设满堂脚手架以便施工。

脚手架搭设前，施工现场需清理障碍物；工程建筑物楼板底面最高处20m、长度58m、宽度。

选用一种新型盘扣式钢管脚手架。

二、编制依据和说明1、编制说明1)脚手架搭设要求：脚手架搭设的架子工必须具有操作证，按照劳动力组合实行一技二普的组织，技工必须有操作证书，对架子搭设规范熟悉，程序清楚，并对普工的配合作出交底。

轮扣式脚手架立杆、横杆、步距的选择和优势一、什么是轮扣式房梁轮扣式脚手架全称为多功能轮扣式脚手架，它是由承插型盘扣式钢管支架衍生出来的一种新型建筑支撑系统。

与盘扣式钢管支架相比具有承载力大，搭建速度快，稳定性强，易于管理等特点。

轮扣式脚手架在脚手架发展史上实现了三个第一：“第一个”实现了钢管脚手架在结构上无任何专门的锁紧零件；“第一个”零组件实现了在钢管脚手架上无任何活动零件；“第一个”实现了我国对整体新型钢管脚手架的自主知识产权。

该产品已被普遍使用配件于路桥、市政工程中，在房建工程中正被广泛运用。

二、轮扣式脚手架的施工特点轮扣式脚手架是轻型的一种便捷式支撑第九轮脚手架，它有点类似碗扣架又优于碗扣架，1、具有可靠的双向自锁能力；2、无任何活动零件；3、运输、储存、搭设、拆除方便快捷；4、受力性能合理；5、可以自由调节；6、产品标准化包装；7、组装合理，它的安全性、稳定性明显好于碗扣式、优于门式脚手架；三、轮扣式脚手架架体共同组成1、主要构配件：(1)、立杆：杆上焊接有连接的轮盘和连接套管的竖向支撑杆件。

标准杆非标准杆(2)、连接轮盘：焊接于立杆上用可扣接4个中心线扣接头的八边形孔板。

(3)、立杆连接套管：焊接于立杆一端，用于立杆竖向接长的专用外套管。

(4)、横杆：两端焊接有扣连接器，且与立杆扣接的水平杆件。

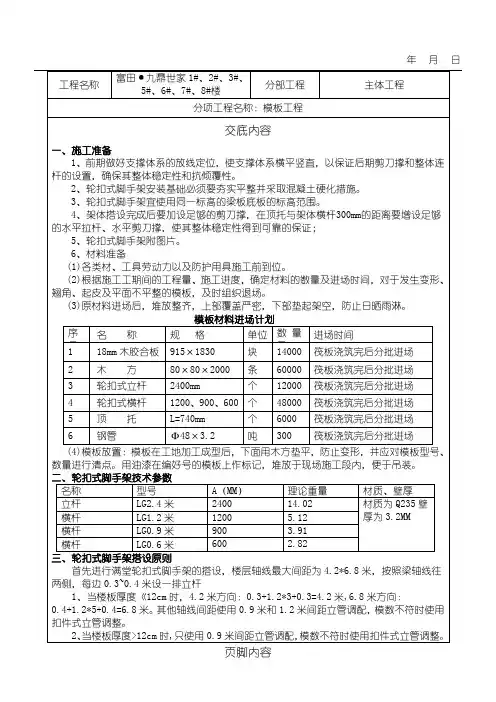

四、轮扣式脚手架施工要点1、前期市场应做好支撑体系的专项施工方案设计，搭设前应进行放线定位，使支撑体系横平竖直，以保证后期剪刀撑和整体连杆的设置，确保其整体整个市场稳定性和抗倾覆性。

2、轮扣式脚手架安装基础必须要夯实措施并采取混凝土硬化平整。

3、轮扣式脚手架宜使用于同一标高范围的梁板，而对于标高相差较大的梁板需进行详细的排版、设计，4、架体搭设完成后要加设足够多的剪刀撑，在顶托与架体横杆300-500mm之间的距离要增设足够的水平拉杆，并使其整体稳定性得到可靠的获得保证；5、目前我国建设部未有轮扣式脚手架行业标准和规范出台，不过在建设工地上已开始广泛使用，其现场施工可参照《建筑施工承插型盘扣钢管支架安全技术规程》，施工计算可参照《建筑施工碗口式脚手架数据安全技术规程》。

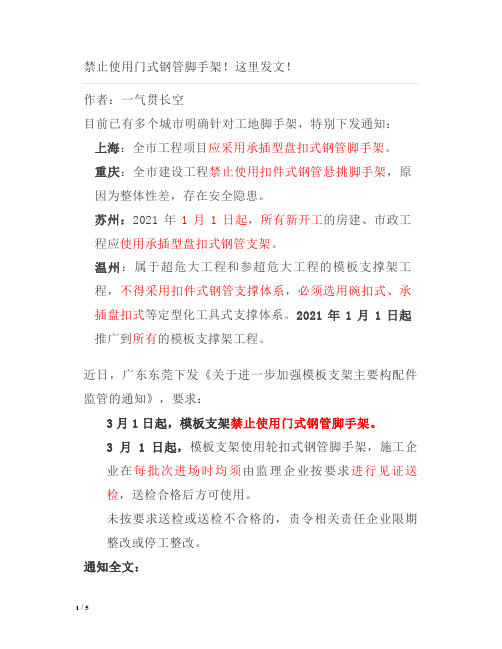

作者：一气贯长空目前已有多个城市明确针对工地脚手架，特别下发通知：上海：全市工程项目应采用承插型盘扣式钢管脚手架。

重庆：全市建设工程禁止使用扣件式钢管悬挑脚手架，原因为整体性差，存在安全隐患。

苏州：2021年1月1日起，所有新开工的房建、市政工程应使用承插型盘扣式钢管支架。

温州：属于超危大工程和参超危大工程的模板支撑架工程，不得采用扣件式钢管支撑体系，必须选用碗扣式、承插盘扣式等定型化工具式支撑体系。

2021年1月1日起推广到所有的模板支撑架工程。

近日，广东东莞下发《关于进一步加强模板支架主要构配件监管的通知》，要求：3月1日起，模板支架禁止使用门式钢管脚手架。

3月1日起，模板支架使用轮扣式钢管脚手架，施工企业在每批次进场时均须由监理企业按要求进行见证送检，送检合格后方可使用。

未按要求送检或送检不合格的，责令相关责任企业限期整改或停工整改。

通知全文：关于进一步加强模板支架主要构配件监管的通知各园区、镇（街）住房和城乡建设局，各有关企业：我局近期组织对在建工程模板支架主要构配件使用情况进行专项检查，发现施工现场存在使用无产品合格证、无质量检测报告、模板支架外观质量较差，安全状况堪忧。

为认真贯彻落实广东省住房和城乡建设厅《广东省房屋市政工程安全管理“十不准”规定》相关规定，有效防范生产安全事故发生，现就进一步加强房屋市政工程模板支架主要构配件监管的具体事项通知如下：一、严格遵守安全技术规范（程）的有关规定本市所有房屋市政工程使用的模板支架主要构配件必须符合现行的《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）、《建筑施工碗扣式钢管脚手架安全技术规范》（JGJ166-2016）、《建筑施工承插型盘扣式钢管支架安全技术规程》（JGJ231-2010）、《建筑施工模板安全技术规范》（JGJ162-2008）、《建筑施工承插型套扣式钢管脚手架安全技术规程》（DBJ/T 15-98-2019）、《轮扣式。

轮扣式脚手架方案轮扣式脚手架方案引言脚手架是建筑工地常用的设备，它提供了安全、稳定的工作平台，帮助工人高效地进行施工作业。

轮扣式脚手架是目前使用较为广泛的一种脚手架类型。

本文将介绍轮扣式脚手架的定义、结构、优势以及施工过程。

轮扣式脚手架定义轮扣式脚手架是一种由多个连接的金属组件组成的临时结构，可以通过轮扣连接方式进行快速安装和拆卸。

其具备可调节高度、适应不同施工场地的特点。

轮扣式脚手架结构轮扣式脚手架主要由以下组件构成：1. 立杆：立杆是脚手架的主要支撑结构，通常由镀锌钢管制成，具有一定的抗压能力。

2. 横杆：横杆是连接立杆的水平支撑部件。

根据需要，横杆可以有不同长度和形状，以适应不同场地和施工要求。

3. 斜杆：斜杆用于加强脚手架的稳定性和坚固性。

通常安装在立杆和横杆之间，起到支撑和加固的作用。

4. 底座：底座是连接脚手架与地面的部件，通常由金属或塑料制成。

底座具有一定的支撑能力，可以增加整个脚手架的稳定性。

5. 轮轴：轮轴是连接底座和轮子的部件，可以使脚手架具有便于移动的特点。

轮扣式脚手架优势相比传统的脚手架形式，轮扣式脚手架具有以下优势：1. 快速安装：轮扣连接方式使得脚手架的安装和拆卸非常方便和高效。

工人可以通过简单的操作，快速组装脚手架，节约了大量的施工时间。

2. 灵活调节：轮扣式脚手架具有可调节高度的特点，可以根据施工需要灵活调整脚手架的高度，适应不同高度工作的要求。

3. 稳定可靠：由于采用了合理的连接方式和稳定的结构设计，轮扣式脚手架具有良好的稳定性和承载能力，确保工人的安全。

4. 适应性强：轮扣式脚手架可以根据不同的施工环境和要求进行自由组合，适应各种不规则形状的建筑物和地形。

轮扣式脚手架施工过程轮扣式脚手架的施工过程主要包括以下几个步骤：1. 基础准备：在施工前，需要清理施工区域，并确保地面平整稳固。

检查底座和轮轴的状态，确保其正常运行。

2. 搭建立杆：根据设计要求，将立杆按照一定的间距安装在施工区域。

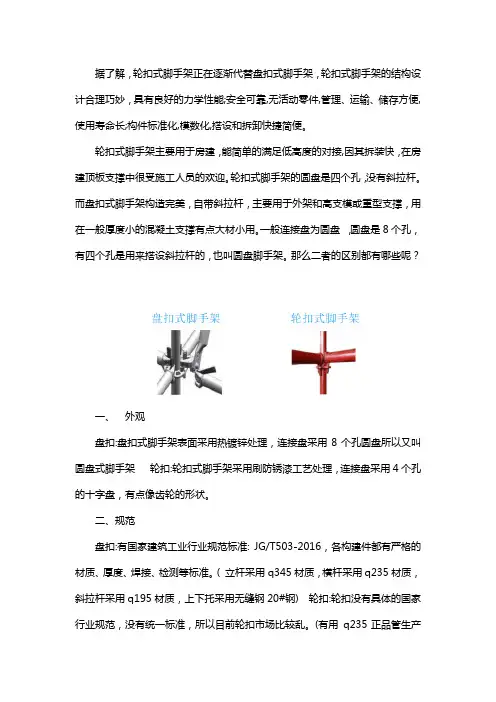

据了解，轮扣式脚手架正在逐渐代替盘扣式脚手架，轮扣式脚手架的结构设计合理巧妙，具有良好的力学性能;安全可靠,无活动零件,管理、运输、储存方便,使用寿命长;构件标准化,模数化,搭设和拆卸快捷简便。

轮扣式脚手架主要用于房建，能简单的满足低高度的对接,因其拆装快，在房建顶板支撑中很受施工人员的欢迎。

轮扣式脚手架的圆盘是四个孔，没有斜拉杆。

而盘扣式脚手架构造完美，自带斜拉杆，主要用于外架和高支模或重型支撑，用在一般厚度小的混凝土支撑有点大材小用。

一般连接盘为圆盘，圆盘是8个孔，有四个孔是用来搭设斜拉杆的，也叫圆盘脚手架。

那么二者的区别都有哪些呢？一、外观盘扣:盘扣式脚手架表面采用热镀锌处理，连接盘采用8个孔圆盘所以又叫圆盘式脚手架轮扣:轮扣式脚手架采用刷防锈漆工艺处理，连接盘采用4个孔的十字盘，有点像齿轮的形状。

二、规范盘扣:有国家建筑工业行业规范标准: JG/T503-2016，各构建件都有严格的材质、厚度、焊接、检测等标准。

( 立杆采用q345材质，横杆采用q235材质，斜拉杆采用q195材质，上下托采用无缝钢20#钢) 轮扣:轮扣没有具体的国家行业规范，没有统一标准，所以目前轮扣市场比较乱。

(有用q235正品管生产的，有用普通正品架子管生产的，有用二级品生产的，有用旧钢管改造的，有用旧盘扣改造的)三、主要构件盘扣:盘扣式脚手架主要由立杆、横杆(水平杆)、斜拉杆、可调底座和可调托座等构件组成。

轮扣:轮扣由立杆、横杆、上下托组成，(没有斜拉杆，上下托有实心、空心之分。

)四、规格尺寸盘扣:立杆规格: 0.5米，1米，1.5米，2米，2.5米，3米横杆规格: 0.3 米，0.6米，0.9 米，1.2米，1.5米，1.8米(立杆采用0.5米模数设置，横杆采用0.3米模数设置)轮扣:立杆常用规格: 0.3 米，0.6米，0.9米，1.2米，1.5米，1.8米，2.1米，2.4米，3米横杆常用规格: 0.3米，0.6米，0.9米，1.2米，1.5 米。

轮扣式脚手架介绍轮扣(直插)式脚手架是一种具有自锁功能的直插式新型钢管脚手架，参照住房和城乡建设部颁发的JGJ231-2010标准生产，主要构件为立杆和横杆，盘扣节点结构合理，立杆轴向传力，使脚手架整体在三维空间结构强度高、整体稳定性好，并具有可靠的自锁功能，能有效提高脚手架的整体稳定强度和安全度，能更好的满足施工安全的需要。

具有拼拆迅速、省力，结构简单、稳定可靠，通用性强，承载力大，安全高效，不易丢失，便于管理，易于运输等特点。

轮扣式脚手架是由盘扣式脚手架衍生出来的一种新型建筑支撑系统。

与其相比具有承载力大，搭建速度快，稳定性强，易于场地管理等特点。

1.具有多功能性:可以根据具体的施工要求，组成不同的组架尺寸、形状和承载能力的单、双排脚手架，支撑架，支撑柱等多种功能的施工装备。

2.具有高功效:构造简单、拆装简便、快速，完全避免了螺栓作业和零散扣件的丢损，接头拼装拆速度比常规块5倍以上，拼拆快速省力，工人用一把铁锤即可完成全部作业。

3.具有承载力大:立杆连接是同轴心承插，节点在框架平面内，接头具有抗弯、抗剪、抗扭力学性能，结构稳定，承载力大。

4.具有安全可靠性:接头设计时考虑到自重力的作用，使接头具有可靠的双向自锁能力，作用于横杆上的荷载通过盘扣传递给立杆，盘扣具有很强的抗剪能力(最大为199KN)。

5.产品标准化包装，维修少、装卸快捷、运输方便、易存放。

6.盘扣式脚手架使用寿命比扣件脚手架高很多，一般可以用10年以上，由于抛弃了螺栓连接。

构件经碰耐磕.就算锈蚀不影响拼拆使用。

7.具有早拆功能:横杆可提前拆下周转，节省材料，节省木方，节省人工。

真正做到节能环保，经济、实用。

8、实践中表明，作为梁跨度在15m以内，净空层高度在12m一下的单跨、多跨连续梁、框架结构房屋模板支撑体系，其稳定性和安全性好于碗扣式脚手架，优于门式脚手架。

1、前期应做好支撑体系的专项施工方案设计，并由总包单位放线定位，使支撑体系横平竖直，以保证后期剪刀撑和整体连杆的设置，确保其整体稳定性和抗倾覆性。

轮扣式脚手架简介轮扣式脚手架立杆横杆设计荷载试压样品：轮扣式立杆4件（48*3*2400mm）横杆8件（48*3*1200mm）试压总重：轮扣整体单元负载8吨，每根立柱2吨轮扣式（也称直插式、盘扣式）脚手架概述轮扣（直插）式脚手架是一种具有自锁功能的直插式新型钢管脚手架，参照住房和城乡建设部颁发的JGJ231-2010标准生产，主要构件为立杆和横杆，盘扣节点结构合理，立杆轴向传力，使脚手架整体在三维空间结构强度高、整体稳定性好，并具有可靠的自锁功能，能有效提高脚手架的整体稳定强度和安全度，能更好的满足施工安全的需要。

具有拼拆迅速、省力，结构简单、稳定可靠，通用性强，承载力大，安全高效，不易丢失，便于管理，易于运输等特点。

什么是轮扣式脚手架？新型轮扣脚手架：轮扣式多功能钢管脚手架（又名直插双自锁型脚手架）是一种具有自锁功能的信心直插式钢管脚手架，工作原理和目前国内使用的碗扣式脚手架相似，但是搭建比碗扣更加快捷、方便。

轮扣脚手架采用当前国内使用量最大的Q235焊管做构件管材，立杆圆盘和横杆插片均为精密铸钢件，具有较强的抗压和抗裂能力，整体承载能力强、刚度大、稳定性好。

这几年，轮扣式脚手架已经慢慢地取代了门式架和钢管脚手架，广泛地运用于楼房的内墙顶承。

性能特点：1.根据国家标准，轮扣脚手架立杆每隔600mm焊一个轮扣圆盘，横杆两端各焊一个插头，管材的直径为48mm,壁厚通常为2.75mm，3.0mm和3.2mm，3.5mm 2.轮扣式脚手架无任何专用紧锁零件，拥有较强的自锁能力，无需人工连接锁紧，连接和拆卸速度也大大超过传统的钢管脚手架。

3.轮扣脚手架无任何可活动零件，在施工现场无需担心脚手架零件丢失或损坏。

4.轮扣式脚手架已通过国家建筑工程质量监督局检验，一个轮扣脚手架整体最大可以承受14吨的重量。

5.轮扣式脚手架采用二氧化碳保护焊焊丝焊接而成，表明都涂有红色防锈漆。

轮扣式脚手架是由盘扣式脚手架衍生出来的一种新型建筑支撑系统。

轮扣式脚手架1.术语和定义：轮扣式脚手架一般由立杆、水平杆（横杆）、可调底座及可调托座等构配件组成，立杆采用套管连接，水平杆采用杆端扣接头卡入连接盘，用楔形插销快速连接，形成几何不变体系的钢管支架，每只轮扣上可同时插接四支横杆，四支横杆互为90度。

根据其用途可分为脚手架与模板支架两类。

轮扣式脚手架组件构造如下图所示：立杆 standing tube钢管支架的竖向支撑杆件。

水平杆 flat tube cross钢管支架的水平支撑杆件。

插头 adapter plug焊接在水平杆端头上带有一定斜度的插销。

扫地杆bottom reinforcing tube贴近楼地面设置，连接立杆根部的纵、横向水平杆件；包括纵向扫地杆、横向扫地杆。

剪刀撑diagonal bracing在脚手架竖向或水平向成对设置的交叉斜杆。

轮扣盘 coupler connected焊接于立杆上的轮形节点零件，一般厚度。

轮扣节点 wheel-coupler joint由轮扣盘、插头、保险销等形成的盘扣式承插节点。

立杆插套 connect collar焊接于立杆一端，用于立杆竖向连接的专用外套管。

支座 supports是固定底座、可调底座和固定托撑、可调托撑的统称。

可调底座 jack support插放于立杆下端，将上部荷载分散传递给基础，并可调节高度的组件。

可调托撑 u-jack插放于立杆上段、承接上部荷载，并可调节高度的组件。

保险销 safety pin插入横杆插头对应位置的插销孔内，起锁死横杆插头的作用的节点零件。

连墙件 anchoring将钢管支架与建筑物主体结构连接的构件注：1-可调底座；2-立杆插套；3-扫地杆；4-轮扣盘；5-立杆；6-水平杆；7-可调托撑。

2.主要参数及其系列 2.1构件的主要参数 构件的长度，见下表1：表1 主要参数系列2.2材质要求 2.2.1材质轮扣式钢管支架的构配件除有特殊要求外，其材质应符合现行国家标准《低合金高强度结构钢》（GB/T1591）、《碳素结构钢》（GB/T700）以及《一般工程用铸造碳钢件》（GB/T11352）的规定，各类支架主要构配件材质应符合表2的规定。
