IES-petromod学习教程PetroMod 2D基本操作介绍第一章你必须知道的一些东西1.1 本说明包括的内容2D中主要介绍以下几个功能模块：1.SeisStrat 2D2.Input 2D3.Well Editor4.Simulator5.Viewer 2D1.2各模块功能一览1.3 初学提示如果SeisStrat 2D, DepoMap, MapExtract, and MapUtil显示为灰色，表明其不可用。
这是由于还没有Global Version设置好。
请选择Open Global Version或New Global Version进行设置，然后在运行。
1.4 PetroMod 2D操作流程对于2D盆地模拟来讲，我们主要做以下工作：1.创建地层构造格架。
主要是输入地震剖面解译的地震界面数据，并加入相关断层。
这是进行下面所有模拟工作的基础。
2.填充地层、断层、界面、岩性、烃源岩、油气系统组分和沉积时间等属性。
这是为模拟工作添加原材料。
生成模拟所需数据(pre-process input)。
上面三项工作是在SeisStrat2D->sketch中完成的。
在input->input 2D中编辑模拟数据。
主要是编辑一些趋势参数(trends : HF、SWI、PWD)。
到simulation中进行模拟工作。
主要是设定好动力学参数(kinetic)和油气流体模型(petroflow)，然后进行模拟。
在output->viewer 2D中显示模拟结果。
主要是显示2D沉降史(各个时期都有)、热史、生烃史、迁移史等。
第二章具体实例教你玩转PetroMod 2D 实例一：输入数据创建地层构造格架。
1.1数据准备要求有ASCII data 数据，文件类型为*.dat类型。
可以用写字板打开并编辑相关数据。
格式如下：(多个层位就接着来，见具体实例文件)建议：将每个horizon数据都做成一个.dat文件。
P e t r o M o d-10-中文教程-经典版本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.MarchPetroMod软件教程1.软件介绍关于PetroMod德国IES公司是全球最着名的含油气系统模拟软件开发商，其含油气系统模拟软件PetroMod是当今同类产品中最先进的软件，其软件最主要的特点表现为以下五个方面： 1．该软件是目前唯一能够使多维（一维、二维、基于层面、多一维和三维）模拟在同一平台下操作，并使数据能够在多维模块中共享的含油气系统模拟软件系统。
2．IES软件能够始终处于同类产品领先水平的关键原因之一还在于，其拥有先进的油气运移模拟技术。
该软件不仅为用户提供了经典的达西定律模拟器，现代的流线法模拟器，还创新地开发了兼有达西定律和流线法二者优点的组合模拟器。
这算法不仅可保证油气运移的模拟精度，而且可很大程度地提高模拟的运算速度。
3．多组份、多相态油气生成、运移技术是世界含油气系统模拟技术最新的发展方向之一，IES软件已成功地将该技术融入到常规的2D和3D含油气系统模拟过程之中。
4 IES含油气系统模拟软件不仅具有十分良好的系统性，而且也有很好的灵活性。
如对单目标层油气运移模拟评价，IES为用户提供了十分灵活的PetroCharge Express模块；对火成岩侵入、盐丘刺穿、胶结、液压缝等特殊地质现象IES软件都为用户提供了独特的解决工具。
5通过较灵活的可视化功能建立三维含油气系统模拟所需要的3D地质模型。
软件基本功能模块PetroMod是IES含油气系统模拟的软件系统。
PetroMod软件系统由一系列功能独特的模块组成。
这些完全一体化设计的PetroMod1D,2D,3D软件包和一些独特的技术模块都可以从IES的公司网站上直接下载。
为适应用户需求，我们制作了不同软件包的用户许可证，以使用户能够从IES所提供的所有软件模块中自由组合，满足其不同的工作需求。
MyEclipse10中文汉化教程特别提醒：安装目录不要出现带空格的文件夹1:把下载好的myeclipse-10汉化包解压出来，再把myeclipse-10汉化包里的language的文件夹全粘贴到到你安装的MyEclipse 10里面的Common文件夹。
2：把压缩包里面的CreatePluginsConfig.java里面的代码复制如下面一样。
注意上面D:\\Myeclipse10\\Common\\language\\plugins的路径要改成你本地安装MyEclipse 10的路径，把红色的路径地址替换成你的，注意在每个"\"多加一个"\"，比如我的安装路径是D:\Myeclipse10\ 就要改成 D:\\Myeclipse10\\如下图所示：3：在MyEclipse中创建一个项目，在项目里面建立一个CreatePluginsConfig类，把上面的代码复制进去，记得修改你的插件路径。
如下图所示：4：运行你的CreatePluginsConfig类，然后在控制台下面会输出一大串英文。
如下图所示：这时要全部把控制台输出的英文都复制到D:\Myeclipse10\MyEclipse10\configuration\org.eclipse.equinox.simpleconfigurator ,用记事本把 打开，在最后一行添加复制内容，然后保存。
MyEclipse 10的文件夹是你MyEclipse 10运行路径看图。
特别提醒：请认真查看MyEclipse安装路径，找到MyEclipse目录下的configuration目录（而非Common目录下的configuration目录）如下图所示：5：找到MyEclipse 10的目录下找到myeclipse.ini文件，文件就如下图中国的位置。
用记事本打开在最后一行加多一条语句nguage=zh如下图所示：6：保存，打开MyEclipse，这里可以看到中文的界面了如下图所示：。

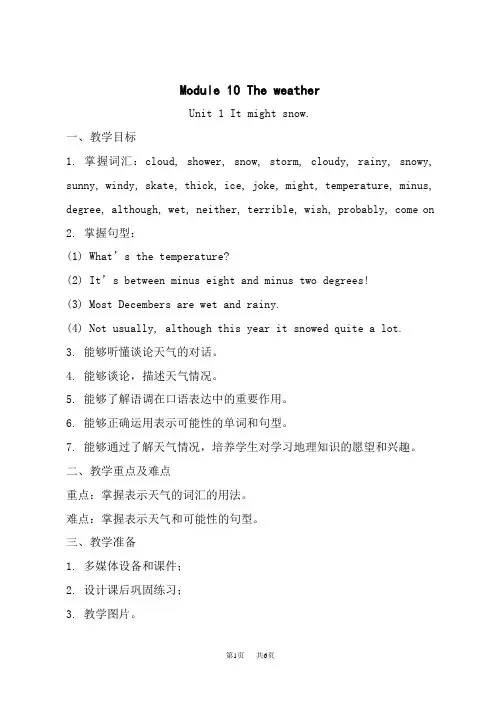

Module 10 The weatherUnit 1 It might snow.一、教学目标1. 掌握词汇：cloud, shower, snow, storm, cloudy, rainy, snowy, sunny, windy, skate, thick, ice, joke, might, temperature, minus, degree, although, wet, neither, terrible, wish, probably, come on2. 掌握句型：(1) What’s the temperature?(2) It’s between minus eight and minus two degrees!(3) Most Decembers are wet and rainy.(4) Not usually, although this year it snowed quite a lot.3. 能够听懂谈论天气的对话。
4. 能够谈论，描述天气情况。
5. 能够了解语调在口语表达中的重要作用。
6. 能够正确运用表示可能性的单词和句型。
7. 能够通过了解天气情况，培养学生对学习地理知识的愿望和兴趣。
二、教学重点及难点重点：掌握表示天气的词汇的用法。
难点：掌握表示天气和可能性的句型。
三、教学准备1. 多媒体设备和课件；2. 设计课后巩固练习；3. 教学图片。
四、教学过程Step 1 Warming-upLook at the pictures and talk about the weather.T: Boys and girls, you know weather has an important effect on our lives. If we’re planning a trip or getting dressed in the morning, we always have to know what the weather will be like. Look at the pictures. What’s the weather like?S: It’s sunny.S: I t’s cloudy.S: It’s raining....【设计意图】通过多媒体屏幕向学生展示表示天气的单词，非常直观明了，易于帮助学生加深记忆。
PetroMod软件教程1.软件介绍1.1 关于PetroMod德国IES公司是全球最著名的含油气系统模拟软件开发商，其含油气系统模拟软件PetroMod是当今同类产品中最先进的软件，其软件最主要的特点表现为以下五个方面：1．该软件是目前唯一能够使多维（一维、二维、基于层面、多一维和三维）模拟在同一平台下操作，并使数据能够在多维模块中共享的含油气系统模拟软件系统。
2．IES软件能够始终处于同类产品领先水平的关键原因之一还在于，其拥有先进的油气运移模拟技术。
该软件不仅为用户提供了经典的达西定律模拟器，现代的流线法模拟器，还创新地开发了兼有达西定律和流线法二者优点的组合模拟器。
这算法不仅可保证油气运移的模拟精度，而且可很大程度地提高模拟的运算速度。
3．多组份、多相态油气生成、运移技术是世界含油气系统模拟技术最新的发展方向之一，IES软件已成功地将该技术融入到常规的2D和3D含油气系统模拟过程之中。
4 IES含油气系统模拟软件不仅具有十分良好的系统性，而且也有很好的灵活性。
如对单目标层油气运移模拟评价，IES为用户提供了十分灵活的PetroCharge Express模块；对火成岩侵入、盐丘刺穿、胶结、液压缝等特殊地质现象IES软件都为用户提供了独特的解决工具。
5通过较灵活的可视化功能建立三维含油气系统模拟所需要的3D地质模型。
1.2 软件基本功能模块PetroMod是IES含油气系统模拟的软件系统。
PetroMod软件系统由一系列功能独特的模块组成。
这些完全一体化设计的PetroMod1D,2D,3D软件包和一些独特的技术模块都可以从IES的公司网站(www.ies.de)上直接下载。
为适应用户需求，我们制作了不同软件包的用户许可证，以使用户能够从IES所提供的所有软件模块中自由组合，满足其不同的工作需求。
该系统包括1D软件包(用于真实井或虚拟井),2D软件包(用于骨干剖面地质模型)和3D软件包(用于单层、多层或全三维地质模型)：1D：包括PetroMod 1D Express和PetroMod 1D2D：包括PetroGen 2D和PetroFlow 2D3D：包括PetroCharge Express，PetroCharge，PetroGen 3D and PetroFlow 3D附加模块：PetroMod 2D TecLink and PetroRiskPetroMod 1DPetroMod 1D是新开发的一个软件包，它是IES PetroMod一体化的有机组成部分。
它与IES软件包的其它模块具有同样的用户界面。
任何单点（实际井和虚拟井）数据都可以由简单的表格产生或从PetroMod2D和3D模型中直接提取。
各种标定数据，如热流史数据可直接运用于2D和3D模拟器中，从而使数据的标定工作在各模块中的运行非常快速。
PetroMod1D还包括一系列完整的特殊模拟功能，如盐丘流动、火成岩侵入和逆冲模拟等。
PetroMod1DExpress是PetroMod1D的免费版本，但功能有一定局限。
用户可以打开无数个PetroMod 1D Express窗口，作为1D模型的浏览器。
PetroFlow 2DIESPetroFlow2D软件包与3D软件包采用了同样的多维油气运聚模拟器，即通过闪蒸计算实现全PVT控制的、三相/n-组份油气运聚模拟，并具备IES独特的达西/流线组合模拟技术。
它主要应用于数据稀少区或作为快速分析的工具，如某些地区的数据仅足以构建一条单一的2D地质剖面，同时，它也可以作为常规技术运用于高密度数据区，并作为压力预测的工具。
由于它与油气工业公认的地震数据库解释系统（如，Landmark 的SeisWorks和OpenWorks；GeoQuest的IESX，Charisma和GeoFrame）具有直接的二进制数据连接功能，并具有良好的时深转化功能，而且这些功能已作为同类软件的设计标准，因此PetroFlow 2D的运行极为方便和灵活。
PetroChargePetroCharge可使用户对3D地质模型进行多维的热史、成熟度史、压力史计算，并可以通过流线法进行油气运聚模拟。
流线法油气运聚模拟技术可对模型进行多烃源岩体系、多疏导层的设定，其油气藏逸散功能与PetroFlow3D完全相同，并可通过闪蒸计算实现全PVT控制的、三相/n-组份油气运聚模拟工作。
PetroCharge的一个重要用途是可作为3D模型的启动模拟工具，这样可以发挥高效的作用，因为PetroCharge的3D地质模型、数据输入模型、输出模型都与PetroFlow 3D完全等同。
PetroFlow 3DIESPetroFlow3D具有一个全三维的温压模拟器，并为用户提供了最先进的油气运聚模拟技术，用户可运用不同模拟算法对同一模型进行模拟操作。
IESPetroFlow3D的模拟算法包括流线法、达西法和达西/流线组合法。
所有的油气运聚模拟工作都可以通过闪蒸计算实现全PVT控制的、三相/n-组份计算。
它还包括一系列完整的特殊模拟功能，如盐丘流动、火成岩侵入和其它特殊地质作用。
PetroFlow 3D包括PetroCharge、IES 多一维、流线法模拟软件包。
IES最新的PetroRisk?技术可帮助用户确定输入数据对油气成藏模拟结果的非确定性效应，包括各单一油气藏形成的几率特征。
TecLinkIES开发了一个与构造恢复软件的数据连接模块(PetroMod TecLink)，它可以使IESPetroMod软件关于生成、油气运聚的完整功能很好地应用于极为复杂的构造环境中，如盐丘流动、泥底劈，张性活动，特别是极复杂的挤压构造背景中。
依靠此数据连接解决方案，IES提供了唯一可将全PVT控制的、三相/n-组份油气生成和运聚模拟运用于极复杂构造背景的独特技术。
ThePetroMod TecLink提供了与各主要商用构造恢复软件连接的数据接口。
PetroRiskIES推出了一个全新的作为油气成藏风险管理系统的商业软件(PetroRisk?)，它不仅可以评价油气的充注风险，并且可以追综油气的运聚路径，预测油气成藏的几率特征。
此项技术可运用于IES PetroMod1D、2D和3D全套软件包中。
该系统可确定油气成藏各项地质输入数据的非确定性，定量化分析这些不确定性对成藏模拟结果的效应，并对它们进行统计评价。
由此，油气勘探的风险即可在一体化的动态地质模型中得到分析，因为影响油气充注、圈闭形成和成藏关键时刻的各种变量都包含在，并相互作用于一体化的物理地质模型中。
2.操作说明2.1一维模拟流程PetroMod一维模拟的简单流程：1. 建立项目所在目录；2. 给定井位坐标；3. 给定基本参数：包括地温、镜质体反射率及孔隙压力；4. 给定各层位的沉积和剥蚀的厚度及年代；5. 给定其它属性，如：岩性、油气系统事件、TOC、HI等；6. 给定边界条件，主要为：古水深、古地热流值、古气温；7. 模拟输出。
主要输出结果有：单井埋藏史图、热史、成熟度史、生排烃史等。
2.1.1建立PetroMod 1D模型1D建模流程与模型所包括的参数：1、地层沉积厚度、地质年龄，地层剥蚀厚度及剥蚀开始、结束时间2、地层岩性特征（1）岩性、密度（2）岩石热导率、热容（3）孔隙度―深度关系、孔隙度―渗透率关系（4）毛管压力（5）静水压力、岩石压力、破裂压力3、烃源层特征(1)有机碳（Toc）(2)最大生烃潜力（HI）4、生烃化学动力模型（Kinetics）（1）单组分（Bulk）（2）双组分（Kerogen-oil-gas）（3）多组分（Compositional）（4）杂组分（Miscellaneous）5、成熟演化化学动力模型(Calibration-Model/Biomarker)（1）/EASY%Ro/4（2）/Mackenzie/36、沉积演化地质模型（1）压实（Compressibility）-- (默认/孔隙度)（2）胶结（Cementation）--（孔隙度）（5）刺穿（Piercing）--（岩性）●Layer/ Age/ Piercing Lithotype（6）盐流（Salt Movement）--（厚度）●Layer/ Age/ Thickness（7）推覆（Thrusting）--（地层）●Layer/ Age/ Thrusting Model->lay7、含油气系统（1）源岩、储层、盖层、上覆层、下伏层。
（2）圈闭形成时间、油气保存时间、油气生成运移聚集时间、关键时刻。
（3）从二维、三维模拟参数中提取建立PetroMod 1D模型详细步骤（一）、建立、编辑模拟井1、打开PetroMod 1D；选择左下角Project Dir：在弹出的菜单中给定要建立的一维模拟项目内名称和存放路径。
点击PetroMod1D，弹出PetroMod1D主窗口，在左侧表格下按右键——Insert well1（可更改井名如well1改为bs6，保存在pm1D下），Save All，然后分别设置每个井的各项参数。
（作为模拟井输入，无法确定准确的实际坐标、完钻深度，一般情况下，以标定井的形式输入。
）（设标定井：点——在出现的PetroWells树型窗口选well，在下方窗口List栏输入井名（如Test），点——在左边树型窗口选Test——Save——左下方选Edit，输入X、Y Depth——Apply——关闭并重打开PetroMod——拖到左侧，save ）（二）、输入地质数据的基本信息：1、输入层位自下而上（从深到浅排序）输入顶、底层位名。
如果模型已关闭，那么选择File ——Open——选择Pm1D下存储的井名；若模型打开状态，直接选择另一口井。
弹出上表，在Name一列的下方按实际地层的年代顺序输入层位深度或厚度（只需输入一项，另一项自动计算。
如输入深度，自动计算厚度；反之亦然），其中最上面的层位为地表层（不可更改）。
输入每套地层沉积的起、止时间（From、To）。
如果地层存在剥蚀，还需输入剥蚀发生的开始、结束时间。
剥蚀列（Colum）可以通过选择工具栏的在表格中显示。
再点击一次，表格中的剥蚀列隐藏。
建立层位模型时要对重点层系（生、储、盖层）进行劈分，程序缺省的劈分方式为等厚劈分，而实际情况并非如此，因此要作出需劈分层段内砂岩组/泥岩段的厚度图，再内插。
插入新增列，点击菜单中的按钮，添加所需选项。
（2）输入岩性信息每套地层的岩性设定后，程序的岩性库自动指定了每种岩性的信息，如孔隙度、渗透率、密度等。
输入各层位的岩性类型，保存。
地层岩性也可以用户自己编辑，选择工具栏的岩性编辑器图标，弹出下面表格点击加新的岩性组(软件默认四种基本岩性组),给出New Group的名字，确认。
