水泵型号含义

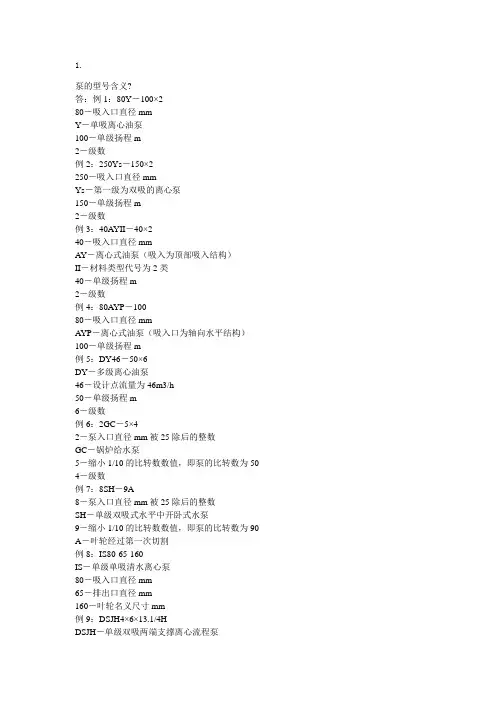

1.泵的型号含义?答：例1：80Y－100×280－吸入口直径mmY－单吸离心油泵100－单级扬程m2－级数例2：250Ys－150×2250－吸入口直径mmYs－第一级为双吸的离心泵150－单级扬程m2－级数例3：40AYII－40×240－吸入口直径mmAY－离心式油泵（吸入为顶部吸入结构）II－材料类型代号为2类40－单级扬程m2－级数例4：80AYP－10080－吸入口直径mmAYP－离心式油泵（吸入口为轴向水平结构）100－单级扬程m例5：DY46－50×6DY－多级离心油泵46－设计点流量为46m3/h50－单级扬程m6－级数例6：2GC－5×42－泵入口直径mm被25除后的整数GC－锅炉给水泵5－缩小1/10的比转数数值，即泵的比转数为50 4－级数例7：8SH－9A8－泵入口直径mm被25除后的整数SH－单级双吸式水平中开卧式水泵9－缩小1/10的比转数数值，即泵的比转数为90 A－叶轮经过第一次切割例8：IS80-65-160IS－单级单吸清水离心泵80－吸入口直径mm65－排出口直径mm160－叶轮名义尺寸mm例9：DSJH4×6×13.1/4HDSJH－单级双吸两端支撑离心流程泵4－排出口直径mm被25除后的整数6－吸入口直径mm被25除后的整数13.1/4－叶轮直径mm被25除后的整数或分数H－叶轮型式代号例10：GBL1－7.5/404G－高速B－部分流泵L－立式1－1级齿轮增速7.5－流量m3/h404－扬程m例11：GSB-L2-15/100GS－高速B－部分流泵L－立式2－2级齿轮增速15－流量m3/h100－扬程m例12：DG85－67×9DG－中压锅炉给水泵85－流量m3/h67－单级扬程m9－级数例13：SZ-2S－水环式Z－真空泵2－规格序号例14：4PW4－出口直径被25除的整数mmP－杂质泵W－污水例15：1DB-0.04/1501－缸数D－电驱动B－比例泵0.04－流量m3/h150－压力kgf/cm2例16：JZ-250/1.3JZ－中机座250－流量，升/时1.3－压力MPa例17：JT-1600/2.5JT－特大机座1600－流量，升/时2.5－压力MPa例18：JD-160/16JD－大机座160－流量升/时16－压力kgf/cm2例19：JWM-4/4.5JW－微机座M－缸体型式为隔膜式4－流量，升/时4.5－压力kgf/cm2例20：JT-2×500/16JT－特大机座2－缸数为2500－流量，升/时16－压力kgf/cm2例21：2CY-1.1/14.5-12－齿轮数C－外啮合齿轮Y－输送油1.1－流量，m3/h14.5－排出压力，kgf/cm21－第一次改型例22：3U80-103－螺杆数U－单吸螺杆泵80－主螺杆直径mm10－最大工作压力kgf/cm2例23：3G-40×4A3G－三螺杆40－主动螺杆直径mm4A－螺纹工作长度之螺距数例24：32W-7532－吸入口直径W－漩涡泵75－设计点扬程m例25：3GR-36×43G－三螺杆R－一般结构，螺杆材质36×4－主动螺杆外径×螺纹工作长度之螺距数真空泵型号及规格的表示方法根据中华人民共和国机械行业标准JB/T7673-95的规定，国产各种真空泵是由基本型号和辅助型两部分组成，两者中间为一横线。

水泵200qj63--48符号含义
200-适用于最小口径为200毫米的水井
QJ-井用潜水泵
63-额定流量63立方米/小时
60-额定扬程60米
水泵代表基本参数的字母含义：表示水泵性能的基本参数有六个，分别是流量、扬程、转速、汽蚀余量、功率、高效。

下面详细进行介绍。

1、流量Q
2、流量是单位时间内从泵出口排出的液体流量（体积或质量）。

2、扬程H单位重量液体从泵进口处到泵出口处能量的增值。

扬
程是泵产生的总水头。

Zs——泵入口处到任选的测量基准面的距离，单位为米（m）。

出口总水头（又叫排出扬程），符号是Ed，单位为m。

Zd——泵出口处到任选的测量基准面的距离，单位为米（m）。

压力与扬程有以下关系：P=ρgH式中：P：压力差（单位Pa）ρ：介质的密度（Kg/m3）g：重力加速度（9.8m/s）H：扬程（m）离心
3、转速n转速是泵轴单位时间的转数，符号是n，单位是转/分/（r/min）。

我国离心泵的转速有2900r/min和145r/min两种，配调速电机除外。

转速变化（运行时泵的参数（Q、H、N）按下列规律变化；式中：Q、H、N、n为2900r/min的参数，Q1、H1、N1、n1为变
速后的参数。

4、汽蚀余量NPSH
5、功率P泵的功率通常是指输入功率（也称轴功率）。

也就是原动机传递给泵轴上的功率，如下：
Q——泵的流量（m3/s）；
H——泵的扬程（m）；
η——泵的效率（%）。

泵的种类繁多，各有各的型号，齿轮泵网总结了一下所以泵的开头型号，供大家参考，有不正确的地方请指正。

谢谢！以下是各种泵型号,泵型号含义：IS的含义是: 清水泵ISGB的含义是: 搭净水泵ISW的含义是: 卧式浑水泵SG的含义是: 型浑水管道泵S.SH的含义是: 单吸泵YT的含义是: 单吸清水泵YW的含义是: 漩涡泵ZX的含义是: 自吸泵、ISG的含义是: 立式浑水泵ISR的含义是: 型双吸冷水泵IRG的含义是: 型立式热水泵IRGB的含义是: 立式便拆暖水泵ISWR的含义是: 坐式冷水泵SGR的含义是: 冷水管道泵IH的含义是: 化工泵IHG的含义是: 立式化农泵IHGB的含义是: 立式即搭化农泵SGP的含义是: 管道化工泵DF的含义是: 多级化工泵GDLP的含义是: 多级化工泵FSB的含义是: 氟塑料开金泵FB的含义是: 耐腐化泵AFB的含义是: 双级化农泵IHF的含义是: 氟塑料化工泵FY的含义是: 耐腐化化工泵FYS的含义是: 氟开金液上泵IY的含义是: 双打油泵A Y的含义是: 离心机油泵YG的含义是: 坐式油泵YGB的含义是: 立式即搭暖水泵SGB的含义是: 管讲油泵ISWB的含义是: 卧式油泵WRY的含义是: 热油泵CYZ的含义是: 自吸油泵‘KCB的含义是: 齿轮油泵2CY的含义是: 单齿轮油泵2CG低温齿轮油泵多级净水泵D的含义是: 净水多级泵MD的含义是: 耐磨多级泵DC的含义是: 锅炉给水泵DG的含义是: 锅炉给水泵DL的含义是: 坐式少级泵DLR的含义是: 坐式少级暖火泵GDL的含义是: 立式少级泵TSW A的含义是: 坐式多级泵LG的含义是: 立式多级管讲泵AS.A V的含义是: 潜水排污泵WQ的含义是: 有梗塞排污泵WL的含义是: 立式排污泵WY的含义是: 液上排污泵GW的含义是: 管讲排污泵HW的含义是: 蜗壳混淌泵ZW的含义是: 从呼排污泵WG的含义是: 污水泵PW的含义是: 污水泵PWL的含义是: 立式污水泵NL的含义是: 立式泥沙泵NWL的含义是: 立式泥浆泵YPN的含义是: 坐式泥浆泵YPNL的含义是: 立式泥浆泵LXL的含义是: 卧式浆泵ZJ的含义是: 渣浆泵ZJM的含义是: 渣浆泵M.AH.HH的含义是: 渣浆泵I-1B的含义是: 螺杆淡浆泵QJ的含义是: 淡井潜水泵QS的含义是: 冲水潜水泵QY的含义是: 油沁潜水泵SZ.SK的含义是: 水环式实空泵ZKB的含义是: 实空泵SZB的含义是: 实空泵X的含义是: 真空泵CQ的含义是: 磁力驱动泵CQF的含义是: 塑料磁力驱静泵CQB的含义是: 没有锈钢磁力驱静泵ZCQ的含义是: 从呼磁力驱静泵PB的含义是: 屏蔽泵QBY的含义是: 气动气动隔膜泵DBY的含义是: 电动放料阀气动隔膜泵XBD的含义是: 长攻泵WFB的含义是: 从控自呼泵N的含义是: 寒凝泵NW的含义是: 赢水泵。

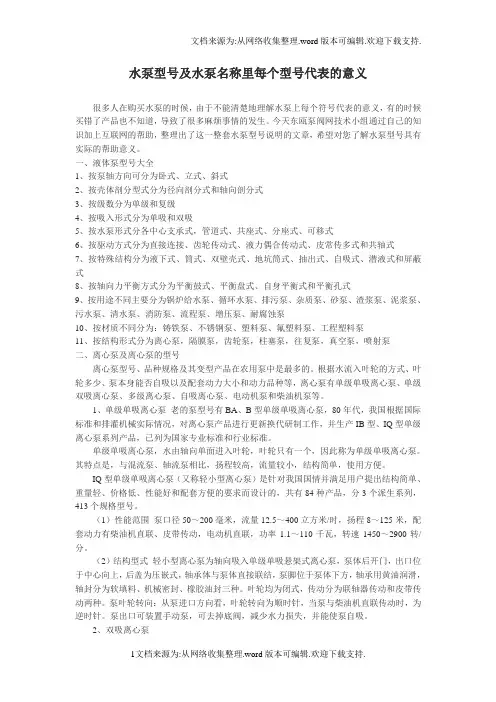

水泵型号及水泵名称里每个型号代表的意义很多人在购买水泵的时候，由于不能清楚地理解水泵上每个符号代表的意义，有的时候买错了产品也不知道，导致了很多麻烦事情的发生。

今天东瓯泵阀网技术小组通过自己的知识加上互联网的帮助，整理出了这一整套水泵型号说明的文章，希望对您了解水泵型号具有实际的帮助意义。

一、液体泵型号大全1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵二、离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。

根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。

单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。

其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。

IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。
