无机耐高温涂料的制备

耐高温涂料配方研究进展1无机耐高温涂料无机耐高温涂料的硬度高，耐热可达400～1000℃甚至更高，但漆膜较脆，未完全固化前耐水性不好，对基材表面处理要求严格。

常用的几类耐高温涂料的特性比较见表1。

表1常用的无机耐高温涂料特性1.1硅酸乙酯耐高温涂料以硅酸乙酯为基料，选择适当的颜、填料后得到的耐高温涂料，有良好的耐热性能和优异的防腐蚀性能。

（1）以聚硅酸乙酯为基料，加入氧化铬绿、石英粉、成膜助剂、表面活性剂（分散剂）等，可制成常温固化的耐热可达300℃的涂料。

（2）以聚硅酸乙酯和硅中间体共水解制备得到的基料，按质量比为固体树脂:铝粉=10:6的比例制成的涂料，其耐热在600℃为10小时，并且耐20次；500℃1小时/室温1小时的冷热循环，涂膜仍处于完好状态。

（3）以聚硅酸乙酯为基料加入低熔点玻璃料或珐琅玻璃以及耐热颜、填料可以制成耐400～600℃甚至800℃的高温涂料。

1.2磷酸盐耐高温涂料磷酸盐耐高温涂料通常由磷酸盐水溶液、固化剂（或反应性颜料）和耐热颜料（或金属铝粉）等组分所组成。

英国的“W”无机耐高温防腐蚀涂料就是这种类型的涂料。

我国也研制并生产类似的涂料。

该涂料的配方组成见表2。

表2典型的磷酸盐耐高温涂料配方按该配方配制的涂料涂装于除去油污的钢基材上，经250℃/1小时烘烤成膜，其耐热性为450℃下700小时涂膜无明显变化；耐冷热交替性为450℃/室温自来水循环15次涂膜无异常；最高耐温为600℃下4小时涂膜完好。

1.3硅溶胶耐高温涂料1.3.1改性硅溶胶耐高温涂料硅溶胶作为涂料基料时，其涂膜附着力和柔韧性往往不能满足涂料性能要求，需要进行改性或与有机成膜物质拼混使用。

后者用于常温用途的各种涂料效果较好。

制备耐高温涂料时，需要对硅溶胶进行改性，见表3。

表3一种耐高温涂料用硅溶胶的改性方法将硅溶胶置于反应器中，先加入氧化钾和氧化锂搅拌均匀，再在搅拌状态下，缓慢地加入氧化锌、氧化镁和氧化铝等。

耐高温1800℃高温涂料配方耐高温1800℃高温涂料配方摘要：耐高温涂料是一种具有耐高温性能的特殊涂料，其应用领域涉及到航空航天、冶金、电子、化工等众多领域。

本文将介绍一种耐高温1800℃高温涂料的配方，希望能为相关行业的工程师和研究人员提供技术支持。

关键词：耐高温涂料、配方、1800℃、耐高温性能一、引言耐高温涂料是一类能在高温环境下保持稳定性和耐久性的特殊涂料。

在航空航天、冶金、电子、化工等领域中，涂料在高温条件下能够保护基材、增加表面的抗氧化和耐腐蚀性能。

二、耐高温涂料的需求随着高温工况的需求不断增加，对耐高温涂料的需求也日益迫切。

传统的涂料难以满足高温环境下的耐腐蚀、耐磨损、耐热衰减等性能要求。

因此，研发一种能够在高温条件下保持优异性能的耐高温涂料具有重要的意义。

三、耐高温1800℃高温涂料配方1. 基材选择主要选择高温稳定的无机材料作为涂料的基材，如氧化铝、氧化锆等。

2. 粉体配方① 氧化铝粉体：45% ② 硼酸钡：20%③ 粘结剂（硅酮树脂）：15% ④ 稳定剂：5% ⑤ 增稠剂：5% ⑥ 防腐剂：2% ⑦ 着色剂：5% 以上各种成分按重量比例混合均匀。

3. 涂料制备步骤① 将氧化铝粉体与硼酸钡加入搅拌器中，并加热搅拌至溶解状态。

② 将粘结剂、稳定剂、增稠剂、防腐剂、着色剂等依次加入，并进行均匀的搅拌。

③ 调整稠度和PH值，确保涂料涂布性好，且稳定性良好。

④ 经过搅拌混合的涂料放置一段时间，使其充分反应和固化。

四、耐高温涂料的性能测试1. 耐高温性能测试将涂料样本置于高温炉中，升温至1800℃，并保温一定时间后，观察涂层的变化情况，主要测试其耐腐蚀、耐热衰减性能。

2. 功能性能测试测试涂料的硬度、耐磨性、抗氧化性等功能性能，以确保其能够在高温下保护基材。

五、结论耐高温涂料在航空航天、冶金、电子、化工等领域具有广泛的应用前景。

通过合适的配方和严格的性能测试，耐高温1800℃高温涂料能够满足高温环境下的需求，并具备出色的耐腐蚀、耐磨损、耐热衰减等性能。

耐高温漆配方大全耐高温漆是一种具有耐高温性质的涂料，其主要成分是耐高温树脂、填料和溶剂。

耐高温漆广泛应用于各类高温设备、炉膛、烟囱、锅炉等表面的保护和装饰。

随着科学技术的发展，耐高温漆的配方也在不断更新和改进。

下面是一些常见的耐高温漆配方大全。

1. 无机耐高温漆配方无机耐高温漆是以无机硅酸盐、高温填料和无机颜料为主要原料制成的，其配方如下：- 无机硅酸盐：60%- 纤维填料：20%- 粉状高温颜料：10%- 无机颜料：5%- 水性稀释剂：5%2. 有机硅耐高温漆配方有机硅耐高温漆是以有机硅树脂、高温填料和有机颜料为主要原料制成的，其配方如下：- 有机硅树脂：40%- 纤维填料：15%- 高温颜料：15%-有机颜料：10%- 有机溶剂：20%3. 高固含量耐高温漆配方高固含量耐高温漆是指漆膜成膜后高固含量的涂料，具有更好的耐高温性能。

其配方如下：- 含固树脂：45%- 高温填料：20%- 高固含量颜料：20%- 溶剂：15%4. 水性耐高温漆配方由于环保和健康的原因，水性耐高温漆一直以来都备受关注。

其配方如下：- 水性聚合物乳液：45%- 高温填料：20%- 水性颜料：15%- 水性稀释剂：20%5. 电磁辐射防护耐高温漆配方电磁辐射防护耐高温漆是具有电磁屏蔽和防护功能的耐高温涂料。

其配方如下：- 无机电磁屏蔽料：30%- 有机电磁屏蔽料：20%- 高温填料：15%- 高固含量颜料：15%- 溶剂：20%以上是耐高温漆的一些常见配方，不同的配方适用于不同的应用场景和工艺要求。

耐高温漆在工业领域中具有广泛应用，除了保护和装饰作用外，还能提高设备的使用寿命和效率。

随着科技的进步，耐高温漆的配方也会不断更新和改进，以满足不同行业的需求。

总结起来，耐高温漆不仅在外观和防护上具有优势，也为高温设备和工业领域的发展提供了良好的保障。

随着技术的不断创新，耐高温漆的配方也在不断改进，以满足不同行业的需求。

通过对耐高温漆配方的研究和应用，我们能够更好地利用高温设备的潜力，推动科技的进步和工业的发展。

高温涂料的生产配方大全二硫化钼基耐高温润滑涂料本发明公开了一种二硫化钼基耐高温润滑涂料。

涂料选用酚醛环氧树脂和有机硅树脂为胶粘剂、丁腈橡胶为增韧剂，二硫化钼为润滑剂，稀土化合物为二硫化钼的氧化抑制剂，金属氧化物为耐高温填料，再加入混合溶剂等组成二硫化钼基防腐润滑涂料。

涂层在中高温度环境条件下不仅具有良好的耐磨、承载和润滑性能，而且具有良好的耐油、耐腐蚀、耐气蚀性能，可起到表面防护、减少接触和气蚀磨损、降低摩擦系数，延长部件使用寿命的作用。

本发明的涂料可以在航空发动机核心机空气导管组件和中央传动机匣主轴前锁紧座组件上使用，它可以满足航空发动机空气导管组件等重要部件苛刻工况条件下的使用要求。

无机高温耐磨涂料本发明公开了一种无机高温耐磨涂料。

它由胶粘剂、固体润滑剂、防粘剂、润湿剂、助剂、溶剂组成。

胶粘剂是酸性磷酸铝，固体润滑剂为石墨，防粘剂为氮化钛、氮化硼、二硫化钨，润湿剂为吐温80，助剂为氧化铅，溶剂为水。

本发明的无机高温耐磨涂料使用方便，直接擦涂于经清洗干净的金属表面，经过高温固化即成干膜润滑涂层。

本发明的涂层适用于室温至500℃以下温度条件下的热加工模具、零件的防粘、润滑。

工件热处理用高温防氧化纳米涂料本发明公开了一种工件热处理用高温防氧化纳米涂料，其特征是，将60-100纳米的氧化铝30％-50％、100-160纳米的氧化硅0-40％和由磷酸钠和水玻璃组成的粘结剂5％-10％及其溶剂18％-22％混合，即可制备成工件热处理用高温防氧化纳米涂料。

本发明由于采用了纳米填料，这使得涂料更致密、保护效果更好；其所有组分(包括粘结剂)均无腐蚀性，从而可获得均匀的无氧化脱碳的金属表面。

耐高温防磨涂料本发明涉及一种用于火力发电厂锅炉受热面的金属管壁上的耐高温防磨涂料。

本发明由占总重量30％至40％甲料和占总重量60％至70％乙料组成。

甲料为复合磷酸盐结合剂，由双氢磷酸铝、硅溶胶、钾水玻璃混合加热反应冷却后制得；乙料为混合粉料，由白刚玉细粉、白刚玉超微粉、棕刚玉细粉、棕刚玉超微粉、红柱石、硅线石、生粘土、硼砂、六偏磷酸钠混合均匀制成。

高温涂料的生产配方大全二硫化钼基耐高温润滑涂料本发明公开了一种二硫化钼基耐高温润滑涂料;涂料选用酚醛环氧树脂和有机硅树脂为胶粘剂、丁腈橡胶为增韧剂,二硫化钼为润滑剂,稀土化合物为二硫化钼的氧化抑制剂,金属氧化物为耐高温填料,再加入混合溶剂等组成二硫化钼基防腐润滑涂料;涂层在中高温度环境条件下不仅具有良好的耐磨、承载和润滑性能,而且具有良好的耐油、耐腐蚀、耐气蚀性能,可起到表面防护、减少接触和气蚀磨损、降低摩擦系数,延长部件使用寿命的作用;本发明的涂料可以在航空发动机核心机空气导管组件和中央传动机匣主轴前锁紧座组件上使用,它可以满足航空发动机空气导管组件等重要部件苛刻工况条件下的使用要求;无机高温耐磨涂料本发明公开了一种无机高温耐磨涂料;它由胶粘剂、固体润滑剂、防粘剂、润湿剂、助剂、溶剂组成;胶粘剂是酸性磷酸铝,固体润滑剂为石墨,防粘剂为氮化钛、氮化硼、二硫化钨,润湿剂为吐温80,助剂为氧化铅,溶剂为水;本发明的无机高温耐磨涂料使用方便,直接擦涂于经清洗干净的金属表面,经过高温固化即成干膜润滑涂层;本发明的涂层适用于室温至500℃以下温度条件下的热加工模具、零件的防粘、润滑;工件热处理用高温防氧化纳米涂料本发明公开了一种工件热处理用高温防氧化纳米涂料,其特征是,将60-100纳米的氧化铝30％-50％、100-160纳米的氧化硅0-40％和由磷酸钠和水玻璃组成的粘结剂5％-10％及其溶剂18％-22％混合,即可制备成工件热处理用高温防氧化纳米涂料;本发明由于采用了纳米填料,这使得涂料更致密、保护效果更好；其所有组分包括粘结剂均无腐蚀性,从而可获得均匀的无氧化脱碳的金属表面;耐高温防磨涂料本发明涉及一种用于火力发电厂锅炉受热面的金属管壁上的耐高温防磨涂料;本发明由占总重量30％至40％甲料和占总重量60％至70％乙料组成;甲料为复合磷酸盐结合剂,由双氢磷酸铝、硅溶胶、钾水玻璃混合加热反应冷却后制得；乙料为混合粉料,由白刚玉细粉、白刚玉超微粉、棕刚玉细粉、棕刚玉超微粉、红柱石、硅线石、生粘土、硼砂、六偏磷酸钠混合均匀制成;本发明使用时在现场将甲料和乙料搅拌混合后,直接刷涂或喷涂在锅炉炉管金属管壁上,经常温养护及高温固化,即形成一层表面光滑、耐磨性能好的防磨涂料;能起到保护锅炉炉管免受高温高速烟气流的冲刷和腐蚀的作用,有效地延长了炉管的使用寿命;一种耐高温触变型聚酰亚胺基防腐润滑涂料本发明涉及一种耐高温、低表面能、高承载、防粘、耐候、防腐蚀的聚酰亚胺基触变型干膜润滑涂料,由耐高温粘结剂、固体润滑剂、防腐添加剂、触变剂和溶剂等组成,具体配方包括重量百分含量：聚酰亚胺树脂25-50、二硫化钼 5-13、石墨 3-10、氟化稀土、金属氧化物 1-5、亚硝酸盐、气相二氧化硅、混合溶剂 ;本发明同现有技术相比,具有耐高低温、粘结性能、耐候性、耐磨性、耐溶剂性好,提高了润滑涂料的抗腐蚀能力,解决了涂覆在表面曲率大、形状复杂的零部件后容易产生的偏析或流挂堆积问题,适用于电器、车辆、机械、航空、航天等领域中承受高低温的摩擦润滑零部件;能替代油漆的耐高温耐腐蚀涂料本发明是一种能替代油漆的耐高温耐腐蚀涂料,其特征在于由固料和液料配制而成,固料由氧化铁黑或氧化钛,或氧化铁红,或氧化铁绿,或氧化铁黄６５—８０％,高铝粉４—１５％,氧化铁红２—７％,电除尘煤灰２—７％,碳酸钙２—７％组成,另加氟硅酸钠占固料总重量的２—４％；液料由中性水玻璃８０—９０％,水１０—２０％;本发明的涂料能防水浸,耐高温度,耐酸碱腐蚀,还具有吸收太阳辐射能达到保温的作用;使用寿命长,价格低,无毒无味,实施简单;耐高温防腐涂料的制备及其涂敷工艺本发明属于耐高温防腐涂料的制备及其涂敷工艺.聚醚砜涂层的特点是:1.在260℃以下可以长期使用,在耐50%苛性碱,浓稀盐酸等性能方面与传统的搪瓷涂层相近.2.便于烧结节省能量.3.耐冲击,韧性好,比搪瓷使用寿命长.4.易修补,局部一旦发生脱落可用本涂料自身修补.5.聚醚砜涂料与各种钢材、铁、铝、铜等各种金属制件粘结力强.高温瓷化外墙涂料本发明涉及一种适用于所有水泥建筑表面装饰的高级外墙涂料.该涂料具有玻璃陶瓷的外观效果和理化性能,且较玻璃和陶瓷马赛克生产工艺简单,耗能少,成本低完成喷涂1平方米总费用为6～7元,也可以制成彩色的瓷化装饰和装潢材料,在艺术领域应用.组成重量为:硅酸盐原料＞80%,着色剂%,密着剂%,其制作方法是:将一定比例组成的原料放在喷涂喷枪中于1500-2800℃的高温条件下在水泥制品或水泥基层上喷涂而成.常温固化磷酸盐耐高温涂料种水溶性耐高温涂料,可在常温下固化;该涂料以无机高聚物为基料,配以耐高温颜料和助剂制成,不含有机溶剂,无刺激性气味,不会燃烧,不污染环境;在６５０—８３０℃条件下可长期使用,最高耐温１０００℃;散状长效高温节能涂料本发明为一种散状长效高温节能涂料,属于耐火材料技术领域和不定形耐火材料技术范畴,用于工业炉窑的节能;本发明由固体的铬铁矿、氟化钙或碳酸钙、磷酸的钠盐和水溶性偏硅酸钠细粉组成;该涂料能耐１７７０℃以上的高温,粘附力强,使用寿命长,热辐射系数大,节能效果好;各成分的重量百分比为：铬铁矿６５～８５％,氟化钙或碳酸钙１～８％,磷酸的钠盐５～１５％,水溶性偏硅酸钠５～１５％;高温防火保温涂料一种主要以形成无机膜为主的高温防火保温涂料,含有松香水、氧化铁红、硅酸钠溶剂、石墨、酚醛漆、石色颜料,由Ａ组分、Ｂ组分和Ｃ组分所构成;分配刷涂漆膜底层、中层和表层,按防火温度的高低和散热表面的温度,重复刷涂底层、中层和表层的次数,防火温度可达到２０００℃以上,散热表面温度可降低到９０％;用于墙体、木质家具、门窗、车船、金属的防火、防锈、防潮,炉体、管道的绝热保温;具有成本低、性能优异、组制施工简便、用途广的特点;高温节能耐腐蚀陶瓷涂料本发明公开了一种高温节能耐腐蚀陶瓷涂料的制备方法;它以ＺｒＯ2和ＺＣＳ固溶体为基料,用高温无机粘结剂ＡｌＨ2ＰＯ43、固化剂高岭土,增黑剂ＳｉＣ、Ｃ、Ｆｅ等、分散剂ＮａＨＰＯ4和增韧剂Ｃ24Ｈ38Ｏ4等优选组合的配方,制成具高辐射率、耐高温腐蚀的陶瓷涂料,用于高温炉窑内可节约能耗达１０％以上,并能延长炉拱寿命０．５－１倍; 耐高温抗氧化涂料本发明属于无机非金属涂料这一领域;本发明解决了以前用于石墨电极的耐高温抗氧化涂料气密性差、易脱落或成本高的问题;主要特征是以低成本的玻璃粉、含硼物质、金属氧化物等组成;该涂料可用于电炉炼钢、耐火材料的熔制等领域使用的石墨电极,及其他在高温下需要抗氧化保护层的领域;一种耐高温防腐蚀涂料本发明是一种耐高温、防腐蚀涂料的发明;该发明适用于航空发动机工作温度为６００℃,承受高温燃气流冲刷、耐水、盐雾、滑油和液压油作用的部件,还适用于船舶、舰艇及钻井平台等近海结构上,作为耐高温、高压气流冲刷及耐海水腐蚀的保护涂层;耐高温复合绝缘涂料一种耐高温复合绝缘涂料,是由耐高温树脂、耐高温固体填料和树脂改性材料组成,可采用喷、刷、浸的方式涂覆在金属制品的表面、经烧结形成耐高温绝缘层,可解决电加热和电热膜等在金属制品上的耐高温绝缘问题;一种高温耐火涂料本发明为一种新型高温耐火涂料,由三氧化二铝、三氧化二硼、三氧化二铁、二氧化锆、氧化钠、氧化钾、氧化硅以及ＰＡ－８０胶液组成;适用于加热炉,均热炉,锻造炉,玻璃熔炉,退火炉,搪瓷烧成炉,金属热处理炉等工业炉窑;具有耐高温１５００—１８００℃,热效率高,热稳定性好,节能效果明显等优点,并可延长炉窑使用寿命;防沾钢沾渣高温涂料一种防沾钢粘渣高温涂料,是由Ａｌ２Ｏ３、Ｃｒ２Ｏ３、ＳｉＣ、石墨,此外含有粘合剂、磷酸铝溶液、石花菜、木质黄酸钠溶液配制而成;耐高温大于１８００℃,抗渣性好,耐熔渣浸蚀和钢水浸泡,具有不沾渣的性能;涂料气密性好,粘结力强,涂层坚实牢固,表面光滑均匀,涂刷一次可使用７～１０次以上不沾钢不沾渣;防止钢锭和钢坯表面高温氧化涂料本发明为防止特钢和普钢的钢锭、钢坯表面高温氧化的无机涂料,主要是由含ＳｉＯ２、Ａｌ２Ｏ３、ＣａＯ、Ｆｅ２Ｏ３、ＦｅＯ、ＴｉＯ２等成分的天然矿物及其加工物粉剂和含硅化物粘接剂混合制成;制备和实施工艺简单易行;涂料涂层耐高温防氧化效果显着而稳定,有效地保证特钢和普钢的钢锭与钢坯在烧钢时不生成氧化铁皮,减少了金属烧损,大幅度提高钢材表面质量和成材率;轧前易去除,对钢基体无任何化学反应和渗入,对钢材金相组织和性能无不良影响;本发明涂料无毒无害、无污染、不燃烧,使用安全,成本低,易于在生产中推广应用;高温电热涂料高温电热涂料是一种在通电后,使涂覆在物体表面的电热涂料涂层产生热量的材料,它主要由高温胶、石墨粉、二甲苯和其它辅料复合而成,其中高温胶占总比例的４０—５０％,石墨粉占总比例的３５—４５％,二甲苯及辅料占总比例的２５—５％;用该种涂料制成的电热膜,其产生的温度可达６００℃,并且在此高温下也不会产生龟裂现象,发热效率比电热丝提高２０—３０％,达到９３％以上,使用时无明火、无烟、无味、升温快、使用寿命长,是一种安全、节能、实用的新一代电热材料;不烧结耐高温耐水导电辐射涂料本发明是一种新型功能材料,广泛应用于红外辐射源中;目前,国内外耐高温耐水导电涂料一般均需经高温600℃～800℃烧结工艺而制成,同时为了降低烧结温度添加氧化铅有毒,另一类,采用高分子粘合剂,不经高温烧结的导电涂料可以耐水,但不耐高温,应用有局限性;我们研制的导电辐射涂料在配方和制备工艺上克服了上述的缺点,采用硅酸钠和石墨粉,以7∶比例配合,再加适量的固化剂和添加剂,涂在绝缘基底上,经低温处理100℃8小时而制成的;添加剂的选择根据用途来决定,用来控制红外辐射的峰值波长;主要性能如下：耐高温＞600℃、耐水性好、击穿电压＞2000V、机械强度好、可控红外辐射的峰值波长和电阻、不含铅、电热转换效率高、电热性能稳定,在一定的电压下电流和表面温度恒定不变;免预处理高温抗氧化涂料一种免预处理高温抗氧化涂料,以无机氧化物,配以难溶填料及抗氧剂制成;用水为溶剂,常温下固化,对非深度氧化的钢材不需进行表面预处理,有良好导热性及热稳定性,工作温度为８００℃—１３００℃,最高耐温为１５００℃,能有效防止碳素钢、合金钢的氧化烧损及脱炭、粘钢等事故,提高加热炉及轧机作业率;且成本低廉,无有害侵蚀;陶瓷中高温釉中彩一次烧成涂料一种陶瓷中高温釉中彩一次烧成涂料,其特征在于是由水溶性树脂,光敏剂和水组成;可涂刷于陶瓷坯体表面,干燥后可进行着色、彩绘、贴花、印刷,也可与釉浆混合再加少量水调制成釉浆,进行釉、喷、刷操作,经７００—１５００℃烧成即为釉中彩;用该涂料生产陶瓷可减少工序,节省能源,减少投资,降低成本,产品表面无裂纹、无剥离、无铅镉溶出,可用于日用瓷、艺术瓷、建筑瓷和炻瓷的装饰上;高温防粘防腐涂料一种高温防粘防腐涂料,由聚苯硫醚、防粘添加剂等组成;其特征在于涂料的组成为聚苯硫醚７０—９０％、石墨４—２０％、聚四氟乙烯４—２０％、Ｃｏ２Ｏ３０．５—５％、ＭｏＳ２０．５—５％;该涂料的涂层具有良好的热稳定性和耐老化性,可应用于橡胶模具、反应釜等;耐冲拔耐高温蒸煮金属涂料一种耐冲拔耐高温蒸煮的金属用涂料,是在不加任何增塑剂和偶联剂的情况下,采用丙烯酸树脂对环氧树脂系材料进行改性而成;其中丙烯酸树脂采用独特方法进行后处理以使其分子量更加均匀;本发明对金属亲合力更好,附着力更强,特别是耐冲拔耐高温蒸煮;一种复合隔热高温耐火涂料的生产方法本发明提供一种复合隔热高温耐火涂料的生产方法,是以瓷土、漂珠、硅线石、稀土高温胶、改性硅藻土、稀土粘合剂、改性膨胀珍珠岩和水为原料,经原料处理、浸泡、按比例混合搅拌、静置消泡等工序复合制作而成,浸泡可在常温下进行,混合搅拌时可同时将所有原料一次混合搅拌,因而本发明具有工艺简单、设备少、成本低、效率高等优点;生产的涂料隔热保温效果好,完全阻燃耐煅烧,粘结力强,施工速度快,适用于８００℃～１４００℃的各种工业炉窑及设备的保温隔热工程,可使耐火层和隔热层合二为一,省工省时;电发热高温涂料电发热高温涂料,由导电材料、粘结剂、稀释剂和添加剂均匀混合构成,其中导电材料为炭黑、石墨、金属粉末或它们的混合物,粘结剂为水溶性磷酸盐,稀释剂为水或氯化钠、氯化钾饱和溶液,添加剂包括金属氯化物、金属氧化物;本发明最高发热温度可达７００℃,稳定工作温度可达４５０℃—５５０℃,制备各种发热器件工艺简单,可刷涂、刮涂、喷涂、浸涂、滚涂或丝网印刷到任何形状的绝缘体上,适用于６—３８０伏的直流和交流电压;锅炉烟灰管道高温耐磨涂料一种锅炉烟灰管道高温耐磨涂料,它由氢氧化铝与水、工业磷酸在加热搅拌条件下生产成拌合松散湿料的胶粘剂,由刚玉砂与蓝晶石粉、高岭土生产成拌合即为锅炉烟灰管道高温耐磨涂料的甲剂、乙剂为硅溶胶,施工时将甲剂与乙剂按比例混合,捣打成泥状,涂抹于烟灰管道的内壁上,形成耐磨层,耐火度大于1750℃,耐磨性能好,能有效的保护锅炉烟灰管道免受粉尘的冲刷,延长使用寿命和维修周期;轻型无石棉耐高温绝热涂料本发明涉及轻型无石棉耐高温绝热涂料,目的是以实现产品无石棉、无块干渗透剂,室温下生产为目的;配料含有硅酸铝纤维海泡石绒、膨润土等,工艺有纤维浸泡松开、涂料改良助剂制备、成品制备、包装;优点和效果是经国家建材局硬质保温材料质检中心测验,综合性能优,导热系数为０．０６５５Ｗ／ｍ·ｋ；粘接强度为２０．６ＫＰａ,抗压强度为２４９ＫＰａ,在１１２３Ｋ,１２小时条件下,残余抗压强度为１４８ＫＰa,线收缩率为１％,质量损失率１０．７％; 节能防腐高温陶瓷涂料本发明是一种节能防腐高温陶瓷涂料,选用价廉的碳化硅、锆英砂、褐钇铌矿粉、氧化铝、高岭土、石墨等研磨混和而成的配料与由硅溶胶、磷酸二氢铝等配制的粘结剂按一定比例均匀混和搅拌而成,具有成本低,工业实用性强的特点,尤其适合于涂敷或喷刷在高温炉膛的耐火砖表面,从而保护炉膛内腔不受腐蚀,又节约能源;耐高温的导磁防磁防射线的导电塑料/涂料耐高温的导磁、防磁、防射线的导电塑料／涂料,分别代替金属导磁材料、防磁、防射线材料并制造其相应的元器件装置;具有重量轻、造价低、耐腐蚀、耐高温和易加工等特点;其制备方法是将粒度为１００—１０００目／英寸2的金属及化学分析纯或工业纯的金属氧化物或／和１０—６０μm的非金属等按１０—５０％体积的重量添加到树脂或涂料中用常规的塑料／涂料的加工施工方法,制成所需要的具有耐高温的导磁、防磁和防射线的导电塑料／涂料及其制品;耐高温涂料及其生产方法一种耐高温涂料及其制备方法,主要适用于冶金冶炼行业有关设备的材料或部件上涂布,具有显着的耐高温抗氧化功效;本发明主要由固体料与液体料按一定比例调配而成,固体料主要由镁砂、高铝土等组成,液体料主要由硅酸钠、硼酸等组成,使用时,将二者混合调配成糊状,涂刷在被涂物表面,可大大地延长被涂物的使用寿命,降低生产成本,具有较大的经济效益和社会效益;一种高温耐热钢用防氧化涂料本发明公开的一种涂料,可以防止耐热钢长期使用中的氧化;技术特征是以沉淀碳酸钡、硅石为主,加入助熔剂硼酸,以水玻璃为媒介物;在高温作用下产生连续釉层;釉层铺展性好,不剥离,不气化,不产生釉滴,防氧化性能优良;一种耐高温涂料本发明属于涂料组合物领域;主要适用于高温下使用的金属部件;本发明耐高温涂料的化学成分重量％为：Ａｌ２Ｏ３４９．０-６５．０％,钝化剂为０．０５-０．２％,粘结剂３４．０-５０．０％,Ｈ２Ｏ０．０５-２．０％;钝化剂为ＣｒＯ３、ＫＭｎＯ４、Ｋ２Ｃｒ２Ｏ７中任一种；粘结剂为钠玻璃、钾玻璃或钠-钾玻璃中任一种;本发明涂料的涂覆性能好,所得涂层的硬度和耐冲击强度高,具有良好高温抗裂性和稳定性;高温防粘润滑涂料一种磷酸盐粘接型的高温防粘润滑涂料,所选用的胶粘剂为酸式磷酸铝,润滑剂为石墨,并添加稀土化合物和铬的氧化物等多种改性添料,使用羧甲基纤维素钠和十二烷基磺酸钠为表面活性剂;这种防粘润滑涂料可在室温至６００℃的条件下长期使用,可有效地解决高温环境中使用的紧固件金属面的防粘问题和金属滑动件的润滑问题;一种用于电炉炼钢吹氧管外壁的高温陶瓷压涂涂料本发明属于高温陶瓷压涂吹氧管涂料,用于电炉炼钢普通碳钢吹氧管外表面,是采用机械压涂方法将涂料压涂到吹氧管上,在５００—６００℃下烘烤固化,涂层厚度２—４ｍｍ,形成陶瓷涂层,具有一定强度和韧性,能抵抗搬运、冲击、挠曲,结合牢固;在电炉炼钢吹氧时,插入熔池内,比浸涂涂料普通碳钢吹氧管寿命提高３—５倍;高温保护涂料本发明涉及用于超耐热合金结构零件,特别是燃气轮机轮舵和叶片的涂料组合物,包括以wt％计：$Ni____余量____________Ｙ________０．３—１．３_$Co____１８—２８______Mg________０—１．５_$Cr____１１—１５______La＋La系__０—０．５_$Al____１１．５—１４__Ｂ________０—０．１_$Re____１—８__________Hf________<０．１_$Si____１—２．５______Ｃ________<０．１_$Ta____０．２—１．５__其中：____Ｙ＋La＋La系____０．３—２．０_$Nb____０．２—１．５__Si＋Ta________________________<２．５;一种耐高温耐磨涂料一种耐高温耐磨涂料,其由重量百分比含量为２０—４５％的磷酸和５—２５％的三氧化二铝,２—１０％的氧化铜,３０—５０％碳化硅、三氧化二铬、铸石粉、氧化锆中的至少一种,５—１０％邻苯二甲酸二丁酯、邻苯二甲酸二辛酯、丁酮、乙二胺、己二胺、三乙醇胺中的至少一种组成,其不仅耐磨而且耐高温;一种高温防腐涂料一种无机双组份水基高温防腐涂料及其制备方法;组分１是通过选取硅酸钾溶液,保持温度并搅拌,在其旋涡稳定的条件下加入氢氧化锂,继续搅拌,滴入CH3SiOCH33,使其水解,加入水和CaSiO3得到的经过化学反应改性的高比例硅酸钾和CaSiO3的混合物；组分２为Al2O3粉,组分１与组分２的重量比为５∶１～１∶１;该涂料稳定且对环境无污染,耐高温达１０００℃,而且耐腐蚀,耐磨损,与基体结合力高,可作为烟囱,高温蒸汽管道,热交换器,高温炉,发动机及排气管,火箭放射台、架等部位的钢铁结构的保护涂层;有机硅耐高温涂料一种有机硅耐高温涂料,包括：３０—５０％重量的Ａ组分有机硅树脂；２５—３０％重量的铬铁黑；１０—３０％重量的滑石粉；１０—２０％重量的二甲苯;其中Ａ组分有机硅树脂为苯基氯硅烷,甲基氯硅烷及含氟有机硅化合物单体的组合物;该有机硅树脂涂料具有常温快干、漆膜坚韧、耐高温耐温变性能好、节约能源、价格便宜的优点;一种无机耐高温涂料及其配制方法本发明公开了一种无机耐高温涂料及其配制方法,以低成本的铝矾土、碳化硅、白泥构成,以水玻璃作为溶剂和粘结剂,搅拌均匀静置即可使用;本发明涂料既具有良好的耐高温抗氧化性,又具有良好的自剥性,可广泛应用于对装配尺寸有要求的热处理件上;一种高温耐磨涂料本发明涉及一种高温耐磨涂料,它是由蓝晶石粉、氧化钴、氧化锰、氮化硅、氧化锆、膨润土和柔性钢丝的粉料组成,经过在高效无机粘合剂中混合制备而成,本发明与现有技术相比,耐磨损、耐高温、导热性能良好、化学性质稳定、使用寿命长,技术保证使用寿命为3年,实际使用四年无变化；涂层厚度随心所欲,按照甲方要求涂层厚度可从8mm－15mm; 一种高温炉管保护涂料本发明涉及一种高温炉管保护涂料,它是由蓝晶石粉、氧化钴、赤柱石、氮化硅、氧化锆、稀土和高岭土组成,经过在高效无机粘合剂中混合制备而成,本发明与现有技术相比,耐磨损、耐高温、粘结力强、导热性能良好、化学性质稳定、使用寿命长,技术保证使用寿命为3年,实际使用四年无变化；涂层厚度按照甲方要求可达2mm－3mm;一种高温防粘润滑涂料本发明公开了一种高温防粘润滑涂料;它由耐高温粘结剂、耐高温固体润滑剂、高温防粘剂、润湿剂、表活剂、增稠剂和溶剂等配制而成;高温粘结剂可以是磷酸氢二钠或／和磷酸氢二铵,耐高温固体润滑剂为石墨,高温防粘剂为氮化硼,润湿剂为氨水,表活剂为匀染剂,增稠剂为羧甲基纤维素,溶剂为水;本发明的涂料使用方便,直接涂敷于经清洗干净的金属表面,经过高温固化即成高温防粘润滑涂层;本发明的高温防粘润滑涂层适用于高温状态下的机械设备的防粘和润滑;高温防氧化涂料本发明公开了一种高温防氧化涂料和制备方法,其特征在于防氧化涂料的组成为以下为重量计SiO2：50～62份；Al2O3：12～20份；Fe2O3：2～8份；MgO：1～5份；CaO：2～7份；Na2O：2～6份；K2O：2～6份FeO：1～5份;按涂料组成取原料,入窑炉在800～1300℃下熔制3小时呈珐琅,冷却后粉碎,加入少量尖晶石、粘土和水,球磨使其粒度为＜180目;本发明涂料颗粒细小,呈悬浮状,不易沉淀,不需要立辊侧压设备,使用简单,能在900—1200℃时使用,并且成本低;纳米复合耐高温防火涂料一种纳米复合耐高温防火涂料的制备技术,具体涉及多种无机与有机材料组成,又是多相复合体系,由纳米碳化硅,纳米硅酸盐粘土等以及磷酸盐、氧化物及纳米硅酸铝等纳米粒子中添加纳米的有机高分子材料包括粘合剂,是由不同质的组成,不同相的结构,不同含量的及不同方式和插层复合法制备,提供一种设备简单,工艺流程短、投资少、成本低的纳米复合耐高温防火涂料,粒子粒径在30～80nm的制备新工艺;石墨电极耐高温防氧化涂料本发明涉及一种石墨电极耐高温防氧化涂料,它以无机基料硅酸钠和无机填料：粘土、滑石粉、三氧化二铝为主要成分,再辅以分散剂、助熔剂、增稠剂、防沉剂、颜料;涂覆了本发明涂料的石墨电极,在高温下使用时,石墨电极表面的涂层进一步熔融形成类似瓷釉的保护层;该涂料无公害、使用方便、涂层不易脱落,可节省石墨电极40％～50％左右;一种金属用的耐高温耐磨节能涂料本发明公开了一种金属用的耐高温耐磨节能涂料;其通过以下方法制得：将预先配制好的纳米粉体胶液放入搅拌磨中,边搅拌边加依次加入重量百分比浓度为30％的六偏磷酸钠溶液、改性硅溶胶、丙烯酸、水溶硅油、改性水玻璃,在搅拌均匀后,边搅拌边加入预先配制的填料、搅拌研磨均匀后,边搅拌边加入质量百分比浓度为30％的有机膨润土溶液、质量百分比浓度为30％的羧甲基纤维素溶液、磷苯二甲酸二丁酯、乙酰丙酮、N,N－甲基甲酰胺、硅烷偶联液,然后搅拌均匀,便可以得到纳米粉体改性的μ级粉体涂料；最后把这涂料放进高速剪切强力分散机分散均匀即可;所述的涂料具有耐高温耐磨等优越性能;聚酰亚胺基耐高温耐辐射润滑涂料一种聚酰亚胺基耐高温耐辐射润滑涂料,其特点是选用耐辐照的热固性聚酰亚胺树脂为胶粘剂,二硫化钼为润滑剂,三。

无机耐高温涂料的制备
实验目的：
1. 了解无机耐高温涂料的性能和应用；
2. 学习一种无机硅酸盐耐高温涂料的制备方法。

实验原理：
一般涂料在高温条件下会发生热降解和碳化作用，导致涂层破坏，不能起到保护作用。

耐高温涂料在高温条件下不龟裂、不起泡、不剥落，仍能保持一定的物理机械性能，使物件免受高温化学腐蚀，热氧化。

耐高温涂料广泛应用于烟囱、高温蒸汽管道、热交换器、高温炉、石油裂解设备等方面。

有机耐高温涂料：有机硅、酚醛树脂、改型环氧、聚氨酯，耐热温度低
于600度，易燃烧，成本高。

无机耐高温涂料：耐热温度高、耐燃性好、硬度高、寿命长、污染小、成本低。

实验设备及使用：
实验内容及步骤：
1.用砂纸打磨底材表面；
2.取1个克Na2SiO3·9H2O，0.6克SiO2，0.8克TiO2固体于研钵
中，混匀，研磨后置于烧杯中；
3.向烧杯中加入0.5ml水，搅拌均匀，得白色糊状物；
4.将白色糊状物均匀涂于底材表面，涂抹要平整致密；
5.晾干；
6.80度烘烤20min；
7.室温放置5min；
8.300度烘烤20min。

下次试验：非晶态常温薄膜磷化
打扫卫生的同学最后留下
不要随地吐痰。

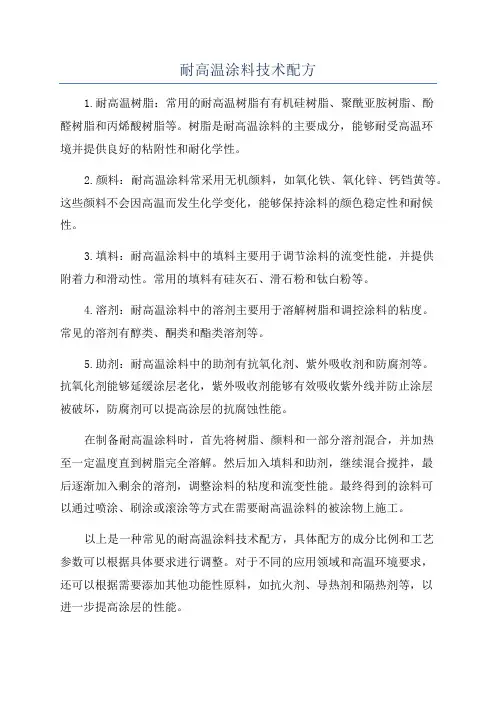

耐高温涂料技术配方
1.耐高温树脂：常用的耐高温树脂有有机硅树脂、聚酰亚胺树脂、酚
醛树脂和丙烯酸树脂等。

树脂是耐高温涂料的主要成分，能够耐受高温环
境并提供良好的粘附性和耐化学性。

2.颜料：耐高温涂料常采用无机颜料，如氧化铁、氧化锌、钙铛黄等。

这些颜料不会因高温而发生化学变化，能够保持涂料的颜色稳定性和耐候性。

3.填料：耐高温涂料中的填料主要用于调节涂料的流变性能，并提供
附着力和滑动性。

常用的填料有硅灰石、滑石粉和钛白粉等。

4.溶剂：耐高温涂料中的溶剂主要用于溶解树脂和调控涂料的粘度。

常见的溶剂有醇类、酮类和酯类溶剂等。

5.助剂：耐高温涂料中的助剂有抗氧化剂、紫外吸收剂和防腐剂等。

抗氧化剂能够延缓涂层老化，紫外吸收剂能够有效吸收紫外线并防止涂层
被破坏，防腐剂可以提高涂层的抗腐蚀性能。

在制备耐高温涂料时，首先将树脂、颜料和一部分溶剂混合，并加热
至一定温度直到树脂完全溶解。

然后加入填料和助剂，继续混合搅拌，最
后逐渐加入剩余的溶剂，调整涂料的粘度和流变性能。

最终得到的涂料可
以通过喷涂、刷涂或滚涂等方式在需要耐高温涂料的被涂物上施工。

以上是一种常见的耐高温涂料技术配方，具体配方的成分比例和工艺
参数可以根据具体要求进行调整。

对于不同的应用领域和高温环境要求，
还可以根据需要添加其他功能性原料，如抗火剂、导热剂和隔热剂等，以
进一步提高涂层的性能。
