刚性防水套管与柔性防水套管怎么区分

02S404 防水套管一、概述02S404防水套管是一种用于管道穿墙和防水的建筑构造，主要分为柔性防水套管和刚性防水套管两种类型。

柔性防水套管除了外部三道翼环和压盖，内部还有档圈、密封圈，主要用于有减震需要或有严密防水要求的管路，刚性防水套管是钢管外加焊翼环，装于墙内，用于一般管道的穿墙和防水¹。

二、设计1. 02S404防水套管的选型应根据管道的材质、直径、压力、温度、介质、位移变形等因素综合考虑。

一般情况下，如果仅仅是考虑管道的穿墙，而不考虑穿墙后，墙体两面的防水性能以及管道的位移变形，可以选用刚性防水套管；如果需要考虑穿墙后，墙体两面的防水性能以及管道的位移变形，应选用柔性防水套管²。

2. 02S404防水套管的尺寸和重量应符合国家建筑标准设计参考图集02S404防水套管中规定的表格³。

柔性防水套管的尺寸和重量与其内径（D1）、外径（D2）、长度（L1）等参数有关；刚性防水套管的尺寸和重量与其内径（D3）、外径（D4）、长度（L2）等参数有关。

3. 02S404防水套管的材质应根据其使用环境和功能选择。

柔性防水套管的主体材质为不锈钢或碳钢，密封圈材质为橡胶或聚四氟乙烯；刚性防水套管的主体材质为碳钢或铸铁，翼环材质为碳钢或铸铁⁴。

穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200mm，而且必须将套管一次浇固于墙内。

穿管处混凝土墙厚应不小于300mm，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200mm。

穿墙处应设置止水带或止水胶条，并与翼环紧密贴合。

管道与套管之间应留有适当间隙，并填充弹性材料或灌浆。

管道与套管的连接方式应根据管道的材质和压力选择，一般可采用法兰连接、螺纹连接、焊接连接等。

管道与套管的连接处应设置防腐层或保温层，以防止腐蚀或热损失。

三、安装1. 02S404防水套管的安装应按照设计图纸和施工规范进行，安装前应检查套管的型号、尺寸、材质、完好程度等是否符合要求，如有损坏或变形，应及时更换。

防水套管及其封堵预埋防水套管分三种：1.普通套管，比要用的管道粗2~4厘米固定在墙或板内，管道从中通过。

2.柔性防水套管，就是套管与管道之间用柔性材料封堵起到密封效果。

3.刚性防水套管，就是套管与管道之间用刚性材料封堵以达到密封效果。

防水套管封堵做法：做法一：在02S404、91SB图集中，柔性防水套管和刚性防水套管的安装、封堵都要使用石棉水泥和油麻，配置方法如下：1.石棉水泥：石棉水泥的配合比（质量比）为：水：石棉：水泥=1:3:7。

多用于管道接口，也称石棉膨胀水泥。

石棉应用4级或5级石棉绒，水泥采用不低于425号硅酸盐水泥，再加入总量10%~20%的水拌和。

石棉水泥填料应在1h内用完，否则，超过水泥初凝时间，影响接口效果，石棉水泥养护需在24h以上，方可通水试验。

2.油麻：油麻作用主要是工地施工作为密封防水，油麻一般使用在承插给排水铸铁管上，在给水承插铸铁管清铅接口时，须打油麻再浇注清铅，防止清铅淌入管道；在排水承插铸铁管水泥接口时，须先打油麻再打水泥，防止水泥进入管道，同时油麻抗腐蚀，不容易烂。

做法：防水套管与管道之间的间隙应用石棉绳一类的防火材料填充，油麻的使用要点：将油麻拧成直径为接口间歇1.5倍的麻辫填入，每圈麻辫互相搭接0.1~0.5米。

麻辫应仔细打紧，打好的麻辫深度不应超过三角凹槽的内边。

柔性防水套管安装注意事项1.选择安装柔性防水套管严格按照国标指定国家设计研究院出版的图集02S404，对法兰厚度、翼环厚度、管径与壁厚都有严格的要求，按设计尺寸制作。

2.检查安装所用墙体与柔性防水套管长度是否一致，避免安装后无法使用。

3.检查防水套管焊缝边缘的光滑程度，是否有气孔出现。

4.检查柔性防水套管喷漆（喷塑/镀锌）的亮度。

5.重点检查安装成功，管子穿过柔性防水套管后，螺栓是否均匀分布，否则会因螺栓受力不均匀而漏水。

柔性防水套管的法兰面是朝里还是朝外柔性防水套管在安装时法兰面应该是朝外的，其长度就是墙体的厚度，管道安装后，橡胶密封圈放入内部，法兰压紧，并拧螺丝，这样可以起到防水、止漏的作用。

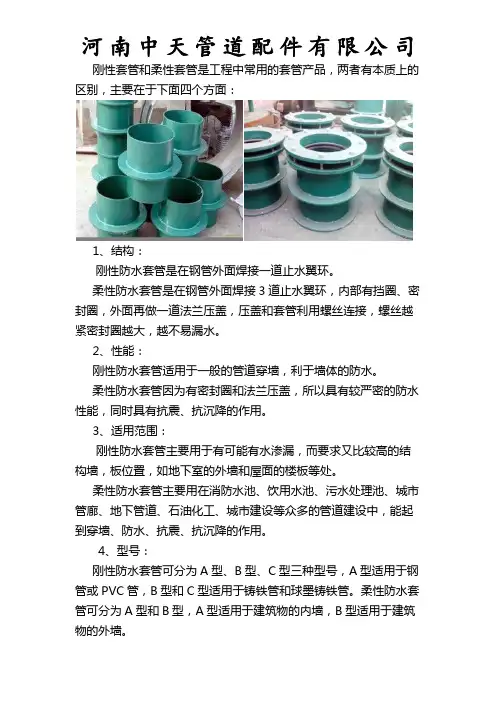

刚性套管和柔性套管是工程中常用的套管产品，两者有本质上的区别，主要在于下面四个方面：1、结构：刚性防水套管是在钢管外面焊接一道止水翼环。

柔性防水套管是在钢管外面焊接3道止水翼环，内部有挡圈、密封圈，外面再做一道法兰压盖，压盖和套管利用螺丝连接，螺丝越紧密封圈越大，越不易漏水。

2、性能：刚性防水套管适用于一般的管道穿墙，利于墙体的防水。

柔性防水套管因为有密封圈和法兰压盖，所以具有较严密的防水性能，同时具有抗震、抗沉降的作用。

3、适用范围：刚性防水套管主要用于有可能有水渗漏，而要求又比较高的结构墙，板位置，如地下室的外墙和屋面的楼板等处。

柔性防水套管主要用在消防水池、饮用水池、污水处理池、城市管廊、地下管道、石油化工、城市建设等众多的管道建设中，能起到穿墙、防水、抗震、抗沉降的作用。

4、型号：刚性防水套管可分为A型、B型、C型三种型号，A型适用于钢管或PVC管，B型和C型适用于铸铁管和球墨铸铁管。

柔性防水套管可分为A型和B型，A型适用于建筑物的内墙，B型适用于建筑物的外墙。

河南中天管道配件有限公司是生产经营管道配件的企业。

本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。

产品严格按照国家标准设计生产，特殊规格型号可按用户需求订做。

产品广泛用于给水排水、污水处理厂、电力冶金、城建、石油化工、环保等大中型企业，产品严格按照标准图集设计生产，特殊规格型号可按用户要求或图纸订做。

中天管道配件始终坚持物美价廉的产品、完善的售后服务，欢迎广大用户莅临指导。

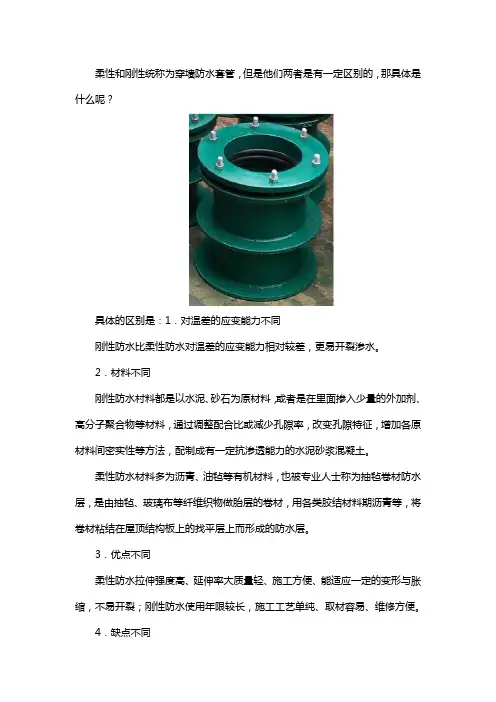

柔性和刚性统称为穿墙防水套管，但是他们两者是有一定区别的，那具体是什么呢？
具体的区别是：1．对温差的应变能力不同
刚性防水比柔性防水对温差的应变能力相对较差，更易开裂渗水。

2．材料不同
刚性防水村料都是以水泥、砂石为原材料，或者是在里面掺入少量的外加剂、高分子聚合物等材料，通过调整配合比或减少孔隙率，改变孔隙特征，增加各原材料间密实性等方法，配制成有一定抗渗透能力的水泥砂浆混凝土。

柔性防水材料多为沥青、油毡等有机材料，也被专业人士称为抽毡卷材防水层，是由抽毡、玻璃布等纤维织物做胎层的卷材，用各类胶结材料期沥青等，将卷材粘结在屋顶结构板上的找平层上而形成的防水层。

3．优点不同
柔性防水拉伸强度高、延伸率大质量轻、施工方便、能适应一定的变形与胀缩，不易开裂；刚性防水使用年限较长，施工工艺单纯、取材容易、维修方便。

4．缺点不同
刚性防水伴随着温差的改变，容易开裂渗水；柔性防水操作技术要求高、耐老化性能不如刚性防水材料、所以易老化、寿命短。

5．使用地点不同
柔性防水既可在寒冷的东北、西北地区应用，也可在炎热潮湿的南方地区应用，比较适宜家用，而刚性防水材料比较适用于公共场所。
