建筑常用尺度图示

建筑图纸知识：建筑图纸中的尺度和比例建筑图纸是建筑设计的重要基础，它是建筑师将设计想法具象化的工具之一。

在制作建筑图纸的过程中，尺度和比例是非常重要的概念。

一、建筑图纸中的尺度尺度是指图纸上表示实际物体大小的比例关系。

图纸尺寸越小，代表的空间尺寸就越大。

建筑图纸中常见的尺度有：1:100、1:50、1:20、1:10、1:5等。

其中，1:100的尺度称为“百分之一尺度”，表示图上的1毫米代表实际尺寸的100毫米（1米），1:50的尺度称为“五十分之一尺度”，表示图上的1毫米代表实际尺寸的50毫米（半米）等等。

建筑师在制作图纸时需要根据实际情况，选择合适的尺度。

如果需要描述整栋建筑的外观，则可以选用1:100的尺度；如果需要描述某一局部区域的细节，则可以选用更大的尺度。

二、建筑图纸中的比例比例是指图纸上多个元素之间的大小关系。

例如，建筑图纸中的建筑物、道路、景观等，它们在图纸上之间的大小比例，就是比例关系。

比例是一种相对的概念，通常用分数或者比值表示。

在建筑图纸中，比例的选择首先要考虑的是整个建筑体量和空间的协调性。

为了保证建筑物的比例协调和和谐美观，常选择较小的比例。

同时，对于建筑物内部的局部空间，为了清晰表达设计意图，可以采用适当较大的比例。

三、尺度和比例的关系尺度和比例是建筑图纸中最基础的概念，二者有密切的关系。

尺度确定了图纸上的尺寸，而比例则决定了图纸上元素之间的大小关系。

在制作建筑图纸时，一般先按照规定的尺度绘制图纸，然后依据设计意图，按照比例的关系确定不同元素在图纸上的大小位置。

这两者的合理运用能够保证建筑图纸的准确性和可读性。

四、尺度和比例的应用1.建筑设计阶段：在建筑初始设计阶段，需要绘制各种方案图、示意图和进度表。

这些图纸往往依据不同需求使用不同的尺度和比例来表达设计意图。

2.建筑施工阶段：建筑施工中需要制作各种施工图、构造图和安装图纸，建筑师要根据实际情况选择合适的尺度和比例，保证施工图的准确性和可行性。

建筑及室内设计常识比例尺寸说明（详细图解）。

家装参考尺寸在工地1、标准红砖23*11*6；标准入户门洞0.9米*2米，房间门洞0.9米*2米，厨房门洞0.8米*2米，卫生间门洞0.7米*2米，标准水泥50kg/袋。

在厨房1.吊柜和操作台之间的距离应该是多少？60厘米。

从操作台到吊柜的底部，您应该确保这个距离。

这样，在您可以方便烹饪的同时，还可以在吊柜里放一些小型家用电器。

2.在厨房两面相对的墙边都摆放各种家具和电器的情况下，中间应该留多大的距离才不会影响在厨房里做家务？120厘米。

为了能方便地打开两边家具的柜门，就一定要保证至少留出这样的距离。

150厘米。

这样的距离就可以保证在两边柜门都打开的情况下，中间再站一个人。

3.要想舒服地坐在早餐桌的周围，凳子的合适高度应该是多少？80厘米。

对于一张高110厘米的早餐桌来说，这是摆在它周围凳子的理想高度。

因为在桌面和凳子之间还需要30厘米的空间来容下双腿。

4.吊柜应该装在多高的地方？145至150厘米。

在餐厅1.一个供六个人使用的餐桌有多大？120厘米。

这是对圆形餐桌的直径要求。

140*70厘米。

这是对长方形和椭圆形捉制的尺寸要求。

2.餐桌离墙应该有多远？80厘米。

这个距离是包括把椅子拉出来，以及能使就餐的人方便活动的最小距离。

3.一张以对角线对墙的正方形桌子所占的面积要有多大？180*180平方厘米这是一张边长90厘米，桌角离墙面最近距离为40厘米的正方形桌子所占的最小面积。

4.桌子的标准高度应是多少？72厘米。

这是桌子的中等高度，而椅子是通常高度为45厘米。

5.一张供六个人使用的桌子摆起居室里要占多少面积？300*300厘米。

需要为直径120厘米的桌子留出空地，同时还要为在桌子四周就餐的人留出活动空间。

这个方案适合于那种大客厅，面积至少达到600*350厘米。

6.吊灯和桌面之间最合适的距离应该是多少？70厘米。

这是能使桌面得到完整的、均匀照射的理想距离。

1、简单介绍衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65推拉门：75~150，高度：190~240矮柜：深度：35~45，柜门宽度：30-60电视柜：深度：45-60，高度：30--60单人床：宽度：90，105，120；长度：180，186，200，210双人床：宽度：135，150，180；长度180，186，200，210圆床：直径：186，212.5，242.4（常用）室内门：宽度：80-95，医院120；高度：190，200，210，220，240厕所、厨房门：宽度：80，90；高度：190，200，210窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90?双人式：长度：126-150；深度：80-90?三人式：长度：175-196；深度：80-90?????四人式：长度：232-252；深度80-90茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）中型，长方形：长度120-135；宽度38-50或者60-75正方形：????? 长度75-90，高度43-50????? 大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）圆形：直径75，90，105，120；高度：33-42????? 方形：宽度90，105，120，135，150；高度33-42书桌：固定式：深度45-70（60最佳），高度75????? 活动式：深度65-80，高度75-78???????????? 书桌下缘离地至少58；长度：最少90（150-180最佳）餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；???? 长方桌宽度80，90，105，120；长度150，165，180，210，240圆桌：直径90，120，135，150，180书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90活动未及顶高柜：深度45，高度180-200木隔间墙厚：6-10；内角材排距：长度（45-60）*90室内常用尺寸：1、墙面尺寸(1)踢脚板高；80—200mm。

室内设计中常用尺度表在室内设计中，尺度表是一项非常重要的工具，它可以帮助设计师将设计想法准确地转化为实际的空间布局。

尺度表可以简化设计过程，确保设计方案的准确性和可行性。

本文将介绍室内设计中常用的尺度表，包括比例尺、平面图尺度、立面图尺度等。

比例尺是室内设计中常用的尺度表之一。

比例尺是指设计图纸上的比例关系，它可以将真实世界中的尺寸比例缩小到图纸上。

常见的比例尺有1:50、1:100、1:200等。

比例尺的选择要根据设计图纸的大小和空间的大小来确定。

一般来说，较小的空间可以使用较大的比例尺，而较大的空间可以使用较小的比例尺，以便更清楚地表达设计意图。

平面图尺度是指室内设计平面图上的比例关系。

平面图是室内设计中最基本的图纸之一，它可以直观地展示空间的布局和功能分区。

在绘制平面图时，设计师需要根据实际尺寸和比例尺来确定每个元素的大小和位置。

一般来说，平面图的尺度可以选择1:50或1:100。

通过平面图尺度，设计师可以准确地测量和规划空间，确保设计方案的可行性和实用性。

立面图尺度也是室内设计中常用的尺度表之一。

立面图是室内设计中用于展示墙面、窗户、门等垂直元素的图纸。

在绘制立面图时，设计师需要根据实际尺寸和比例尺来确定每个元素的高度、宽度和位置。

一般来说，立面图的尺度可以选择1:50或1:100。

通过立面图尺度，设计师可以清楚地展示空间的垂直元素，以及它们之间的关系和比例。

除了上述尺度表之外，还有一些其他常用的尺度表，如剖面图尺度、细部图尺度等。

剖面图是室内设计中用于展示空间内部结构和细节的图纸，细部图是用于展示特定细节或构造的图纸。

在绘制剖面图和细部图时，设计师需要根据实际尺寸和比例尺来确定每个元素的尺寸和位置。

这些尺度表都可以帮助设计师准确地表达设计意图，确保设计方案的准确性和可行性。

尺度表在室内设计中起着重要的作用，它可以帮助设计师将设计想法转化为实际的空间布局。

比例尺、平面图尺度、立面图尺度等都是常用的尺度表，它们可以帮助设计师准确地测量和规划空间，确保设计方案的可行性和实用性。

一．住宅建筑平面图1.轴线：轴线之间尺寸应尽量取整数（100的倍数）。

200厚的墙，轴线在中间；100厚的墙，轴线在其中一边。

2.墙厚：外墙和分户墙：200（常用），240;内墙：100（常用），120。

3.门洞宽度：a.入户门：1500，1200（常用）,1000（常用），900。

豪宅常用1500（子母门900＋600）;大户型常用1200（子母门900＋300）, 1000;小户型可用900。

b.卧房门：900，800（小户型用）；厨、卫门：800，700（小户型用）；c.出阳台推拉门：每扇门宽常用1100～700。

4.窗洞宽度：客厅、卧房常用2400～900（最好是300的倍数）；厨、卫窗常用1200～600（最好是100或150的倍数）；飘窗凸出外墙尺寸常用400～600（大飘窗），常用500。

5. Hatch铺地图案：a.厨、卫常用300×300；b.阳台常用150单向；c.大露台、空中花园常用450×450或600×600；d.屋顶天面平面常用600×600或900×900。

6.公共楼梯开间宽度a.轴线距离；多层或低层：用2600,高层：用2700，2800;b.疏散门洞≥1000，常用1100，1200（子母门）;c.楼梯休息平台宽度≥1200，踏步宽度260－300；踏步级最少3级，最多18级。

7.户内楼梯（如复式住宅）开间宽度（轴线）可用2200，踏步宽度≥200,休息平台宽度≥1000。

8.电梯轴线尺寸最小2200×2200，常用2400×2200、2400×2400；电梯厅进深轴线距离≥2000.（净宽≥1800）。

9.消防前室净面积：≥4.5m2，合用前室≥10.风井尺寸≥0.7m2（净），合用风井≥1.1m2（净），水电井检修门洞宽度≥600，xx尺寸0.8m2~1.1m2(净)。

11.公共走道宽度（轴线）≥1400，常用1400－1800。

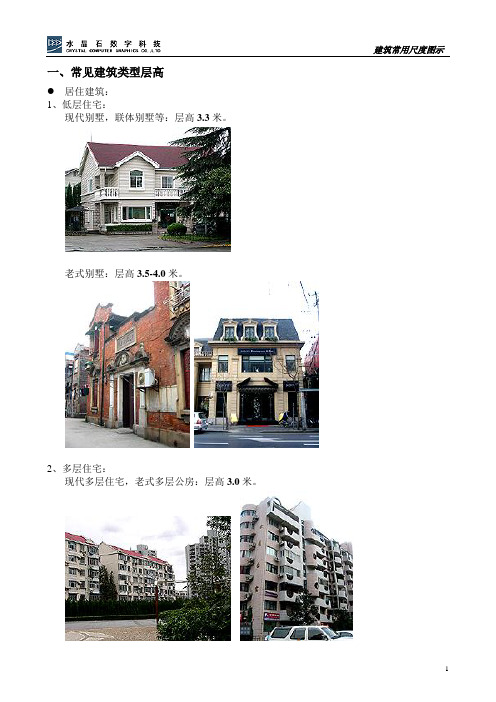

一、常见建筑类型层高
居住建筑：
1、低层住宅：
现代别墅，联体别墅等：层高3.3米。

老式别墅：层高3.5-4.0米。

2、多层住宅：
现代多层住宅，老式多层公房：层高3.0米。

老式多层公寓：层高3.5米。

3、高层住宅：层高3.0米。

4、酒店式公寓：层高3.3米。

公共建筑：
1、办公楼：
现代多层办公楼：层高3.9-4.2米。

现代高层办公楼：层高4.2-4.5米。

老式多层办公楼：层高4.2-4.5米。

2、旅馆：
现代多层旅馆：层高3.0-3.3米。

现代高层旅馆：层高3.3-3.6米。

老式多层旅馆：层高3.6米。

3、商场：底层层高5.4米，二层以上层高4.5米。

4、商铺、店面：底层层高4.0-4.2米，二层以上层高3.6米。

注：
1、估算建筑层高时特别注意不要混淆层高和净高这两个基本概念：
层高：从本层楼面或地面到上一层楼面之间的垂直距离，包括楼板的厚度。

净高：室内净高是指楼面或地面至上部楼板底面、梁底或吊顶底面之间的垂直距离。

2、底层地面与室外地坪应有0.2-0.6米的距离，入口处应有平台，设台阶。

二、常见建筑构件尺寸
注：以上所有尺度均为常用经验值，仅作为参考，不能照搬，特殊情况应以实测或图纸为准。

In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities.编订：XXXXXXXX20XX年XX月XX日建筑常识-空间尺度简易版建筑常识-空间尺度简易版温馨提示：本安全管理文件应用在平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。

文档下载完成后可以直接编辑，请根据自己的需求进行套用。

建筑所形成的空间为人所用，建筑内的器物为人所用，因而人体各部的尺寸及其各类行为活动所需的空间尺寸，是决定建筑开间、进深、层高、器物大小的最基本的尺度。

各类图书、手册均有详细的描绘，作为一名建筑师，可以参阅这类资料，但有些是必须牢记的，时刻需要提调出来使用的。

诸如：人体的平均高度、宽度、蹲高、坐高、弯腰、举手、携带行李、牵带小孩以至于残疾人拄手拐、坐轮椅所需的活动空间尺寸等等。

这些重要的。

基本的尺寸数据，一般应熟记，因为由此导致了家具、器物以及各种通道、房间的大小尺寸的确定。

在建筑设计时，除了那些因为宗教、政治以及艺术原因需要夸张、夸大的尺度外，都不会离开以人体尺度为本源来决定建筑尺寸的原则。

家具的尺度也是决定建筑空间的重要因素，例如床铺、书桌、餐桌、凳、椅、沙发柜橱这些基本家具的尺寸，都是必须熟记的。

重要的是家具要与人的活动配合起来，留出人使用家具和搬运家具所需空间。

近年行为科学兴盛，大家要研究人与人、人与物之间的"感觉空间"把"场"的理论运用到建筑设计中来，这是十分有意义的。

由上可知，人体、家具、活动空间构成了建筑设计尺度的基础，换句话说，也就是构成了建筑的基本空间，道理虽不深奥，但对建筑师来说，却十分重要，万变不离其宗。

: 0px; -webkit-text-stroke-bbbbb: 0px"> --------------------------------------------------------------------------------1.办公室净高：一般不低于2.6m，设空调时可不低于2.4m。

2.单面布置走道宽度一般为1.3～2.2m;双面布置走道则1.6m～2.2m。

3.走道净高不得低于2.1m。

4.办公室常用的开间、过深和层高：(l)开间：3.0m，3.3m，3.6m，6.0m，6.6m，7.2m;(2)进深：4.8m，5.4m，6.Om，6.6m;(3)层高：3.0m，3.3m，3.4m，3.6m。

观众厅--------------------------------------------------------------------------------演出性建筑涉及数据权多，应当掌握的是观众厅中几个主要数据：1.观点高度：电影院是银幕下沿;剧院是大幕投影线中点距地面0.6～1.1m处。

2.舞台高度：剧院之舞台高，当采用镜框式舞台时为0.6～1.1m;当采用突出式舞台或岛式舞台时为0.15～0.6m。

3.视线升高值(视高差);每排采用0.12m时，视线无遮挡;每排采用0.06m时，坐位要错开排列，且视线有部分边区受遮挡。

4.排距：长排法0.9～1.05m;矩排法0.78～0.80m。

5.座椅扶手中距：硬椅O.47～0.50m;软椅为0.5～0.7m。

6.座椅排列：短排法双侧有走道时不超过22个，单排有走道时不超过11个，长排法双侧有走道时不超过50个。

7.走道宽：首排与舞台前沿距离应>1.5m，突出式舞台应≥2.0m。

其余走道按每负担片区的观众数每100人0.6m计算，且边走道不小于0.8m，中间走道排距以外及纵走道不小于1.0m。

长排法边走道不小于1.2m。

常用的建筑尺寸汇总
1. 房间尺寸，常见的客厅尺寸为15x20英尺，卧室尺寸为
12x12英尺，厨房尺寸为12x16英尺，浴室尺寸为5x8英尺。

当然，实际尺寸会根据具体需求和设计进行调整。

2. 门窗尺寸，标准门的宽度为80厘米至90厘米，高度为200
厘米至210厘米。

标准窗户的尺寸则根据具体位置和功能有所不同，一般在设计中会考虑采光和通风等因素。

3. 楼梯尺寸，楼梯的尺寸取决于楼层高度和设计风格，但通常
踏步宽度为80厘米至100厘米，踏步高度为15厘米至20厘米。

4. 建筑物整体尺寸，建筑物的整体尺寸包括长度、宽度和高度，这取决于建筑物的用途和设计要求。

例如，一般住宅的标准高度为2.5米至3米，而商业建筑的标准高度则可能更高。

5. 设备尺寸，建筑中的设备尺寸也是建筑尺寸汇总中重要的一
部分。

比如，厨房中常见的厨房橱柜尺寸为60厘米至90厘米，洗
手间中的洗手池尺寸为40厘米至60厘米等。

总的来说，建筑尺寸的汇总涉及到建筑物的各个方面，包括房间、门窗、楼梯、整体尺寸和设备尺寸等。

这些尺寸的选择需要考虑建筑物的功能需求、使用人群的习惯以及相关的法规标准，以确保建筑物的舒适性、安全性和实用性。
