物理系06级电子技术专业电视原理期末考试模拟试题

《电视机原理与维修》科期考试题考试类型：理论考试时间： 90分钟出题老师：韦艳云考试班级：考生姓名：考生学号：卷面成绩：一、选择题(每题2分，共40分)。

1、我国电视采用的扫描方式是( D )。

A、逐场扫描B、隔场扫描C、逐行扫描D、隔行扫描2、图像信号中的高频代表（ B ）A、大面积背景B、图像细节C、图像中的彩色部分D、图像中的明亮部分3、视频信号中的消隐信号应与( D )一样高。

A、同步电平B、白电平C、灰电平D、黑电平4、全电视信号中，幅度最高的是（ C ）A、图像中的白电平B、图像中的黑电平C、同步头D、消隐电平5、桥式整流电路中如果有一只整流二极管击穿，将会出现（ C ）A、桥式整流变为半波整流B、不影响电路正常工作C、烧保险D、无输出电压，但不会烧保险6、由等量红、绿、蓝三个基色两两相加混色所形成的彩色分别是( B )。

A、黄、白、青B、紫、黄、青C、红、黄、绿D、紫、蓝、青7、彩色电视中作为色度信号传输的是( C )。

A、三个基色信号B、二个基色信号C、二个色差信号D、三个色差信号8、为了实现频谱交错，PAL制采用( A )方法选择副载波。

A、1/4行频间置B、半行频间置C、行频间置D、4.43MHz间置9、在PAL制中，副载波频率为（ B ）A、4.25MHzB、4.43MHzC、4.406MHzD、3.58MHz10、在PAL制中色同步信号的初相位是( C )。

A、180oB、±90o逐行摆动C、±135o逐行摆动D、±45o逐行摆动11、电调谐高频调谐器一般为反向AGC控制方式，高放AGC电压越低则( A )。

A．高放增益越低 B．高放增益越高C．混频增益越低 D．混频增益越高12、电调谐高频头中调谐电压的作用是（ C ）。

A、改变电感线圈的电感量B、改变可变电容的容量C、改变变容二极管的容量D、改变压控晶体的参数13、对伴音中放限幅的目的是（ A ）A. 提高伴音抗干扰能力B. 展宽频带C. 使中放电路更稳定 D、限制伴音中放电路的放大倍数14、将亮度信号延迟0.6μs是为了（ C ）。

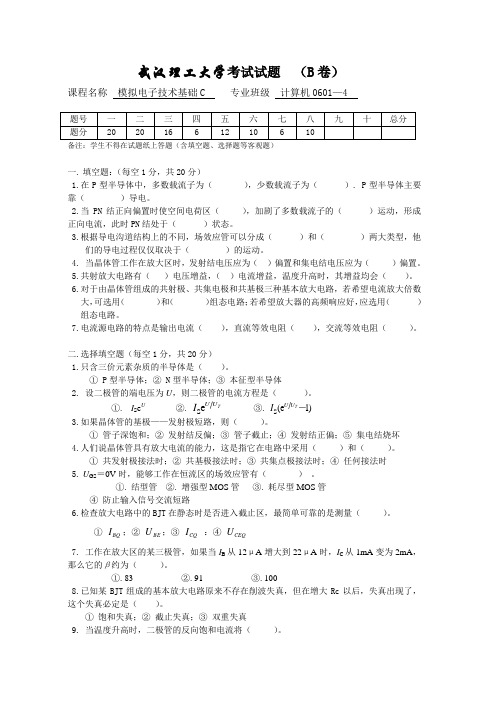

武汉理工大学考试试题 （B 卷）课程名称 模拟电子技术基础C 专业班级 计算机0601—4备注：学生不得在试题纸上答题（含填空题、选择题等客观题）一. 填空题：（每空1分，共20分）1.在P 型半导体中，多数载流子为（ ），少数载流子为（ ）. P 型半导体主要靠（ ）导电。

2.当PN 结正向偏置时使空间电荷区（ ），加剧了多数载流子的（ ）运动，形成正向电流，此时PN 结处于（ ）状态。

3.根据导电沟道结构上的不同，场效应管可以分成（ ）和（ ）两大类型，他们的导电过程仅仅取决于（ ）的运动。

4. 当晶体管工作在放大区时，发射结电压应为（ ）偏置和集电结电压应为（ ）偏置。

5.共射放大电路有（ ）电压增益，（ ）电流增益，温度升高时，其增益均会（ ）。

6.对于由晶体管组成的共射极、共集电极和共基极三种基本放大电路，若希望电流放大倍数大，可选用（ ）和（ ）组态电路；若希望放大器的高频响应好，应选用（ ）组态电路。

7.电流源电路的特点是输出电流（ ），直流等效电阻（ ），交流等效电阻（ ）。

二.选择填空题（每空1分，共20分） 1.只含三价元素杂质的半导体是（ ）。

① P 型半导体；② N 型半导体；③ 本征型半导体2. 设二极管的端电压为U ，则二极管的电流方程是（ ）。

①. I S e U ②. TU U I eS ③. )1e (S －T U U I3.如果晶体管的基极——发射极短路，则（ ）。

① 管子深饱和；② 发射结反偏；③ 管子截止；④ 发射结正偏；⑤ 集电结烧坏 4.人们说晶体管具有放大电流的能力，这是指它在电路中采用（ ）和（ ）。

① 共发射极接法时；② 共基极接法时；③ 共集点极接法时；④ 任何接法时 5. U GS ＝0V 时，能够工作在恒流区的场效应管有（ ） 。

①. 结型管 ②. 增强型MOS 管 ③. 耗尽型MOS 管 ④ 防止输入信号交流短路6.检查放大电路中的BJT 在静态时是否进入截止区，最简单可靠的是测量（ ）。

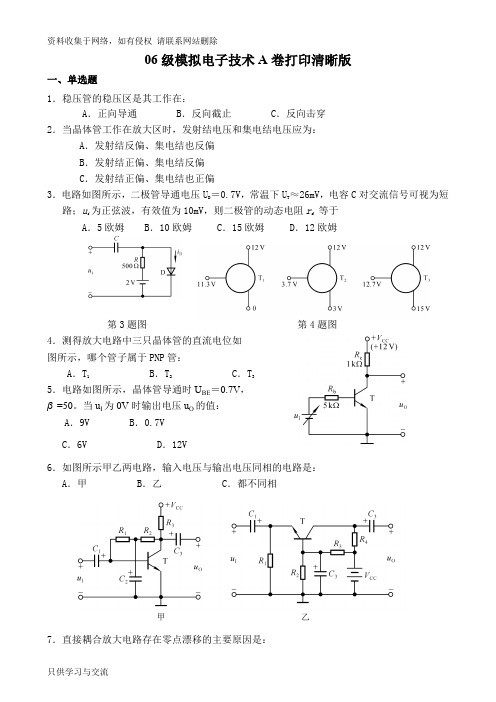

06级模拟电子技术A 卷打印清晰版一、单选题1．稳压管的稳压区是其工作在：A ．正向导通B ．反向截止C ．反向击穿 2．当晶体管工作在放大区时，发射结电压和集电结电压应为：A ．发射结反偏、集电结也反偏B ．发射结正偏、集电结反偏C ．发射结正偏、集电结也正偏3．电路如图所示，二极管导通电压U D ＝0.7V ，常温下U T ≈26mV ，电容C 对交流信号可视为短路；u i 为正弦波，有效值为10mV ，则二极管的动态电阻r d 等于A ．5欧姆B ．10欧姆C ．15欧姆D ．12欧姆第3题图 第4题图4．测得放大电路中三只晶体管的直流电位如 图所示，哪个管子属于PNP 管：A ．T 1B ．T 2C ．T 3 5．电路如图所示，晶体管导通时U BE ＝0.7V ， β=50。

当u I 为0V 时输出电压u O 的值：A ．9VB ．0.7VC ．6VD ．12V6．如图所示甲乙两电路，输入电压与输出电压同相的电路是：A ．甲B ．乙C ．都不同相甲 乙7．直接耦合放大电路存在零点漂移的主要原因是：A ．电阻阻值有误差B ．晶体管参数的分散性C ．晶体管参数受温度影响D ．电源电压不稳定8．用恒流源取代长尾式差分放大电路中的发射极电阻Re ，将使电路的：A ．差模放大倍数数值增大B ．抑制共模信号能力增强C ．差模输入电阻增大9．宇航仪器中所用的放大器，应选用哪种集成运放：A ．通用型B ．高阻型C ．高速型D ．低功耗型E ．高精度型 10．电路如图所示，该电路采用了：A ．共集-共基接法B ．共集-共射接法C ．共射-共基接法11．放大电路在高频信号作用时放大倍数数值下降的原因是：A ．耦合电容和旁路电容的存在B ．半导体管极间电容和分布电容的存在C ．半导体管的非线性特性D ．放大电路的静态工作点不合适12．对于单管共射放大电路，当f ＝ f L 时，o U 与iU 相位关系是： A ．＋45˚ B ．－90˚ C ．－135˚13．欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入：A ．电压串联负反馈 B. 电压并联负反馈 C. 电流串联负反馈 D. 电流并联负反馈14．图示电路中晶体管饱和管压降数值为│U C ES │，则最大输出功率P OM 为：A ．L 2CES CC 2)(R U V - B ．L 2CES CC )21(R U V - C ．L2CES CC 2)21(R U V -第14题图 第14题图15． 已知电路如图所示，静态时，晶体管发射极电位U E QA ．＞0VB ．＝0VC ．＜0V16．在单相桥式整流电路中，若有一只整流管接反，则：A ．输出电压约为2U DB ．变为半波直流C ．整流管将因电流过大而烧坏D ．对电路无影响17．若要组成输出电压可调、最大输出电流为5A 的直流稳压电源，则应采用：A ．电容滤波稳压管稳压电路B ．电感滤波稳压管稳压电路C ．电容滤波串联型稳压电路D ．电感滤波串联型稳压电路18．某两级阻容耦合共射放大电路,不接第二级时第一级的电压放大倍数为100倍,接上第二级后第一级电压放大倍数降为60倍, 第二级的电压放大倍数为50倍, 则该电路总电压放大倍数为：A ．5000倍B ．3000倍C ．150倍D ．110倍19．电路如图所示，二极管为同一型号的理想元件，电阻 R = 4 k Ω，电 位 u A =1V ， u B =4V ，则电位 u F 等于：A ．1 VB ．4 VC ．12 VR+12V u A u Bu FDD20．某 晶 体 管 的 集 电 极 的 最 大 允 许 耗 散 功 率 P CM = 500 mW ， 集 电 极 最 大允 许 电 流 I CM = 500 mA ， 在 实 际 应 用 线 路 中 测 得 它 的 集 电 极 电 流 I C =100 mA ，U CE = 6 V ， 其 后果 为：A ．该管应过热而损坏B ．该管可长期安全工作C ．该管可安全工作、但 β 将下降 二、判断题（ ）1. 当温度升高时，二极管的反向饱和电流将增大。

电视机原理复习题电视机是一种将电信号转换为图像和声音的设备，广泛应用于家庭和公共场所。

下面是关于电视机原理的一些复习题，帮助学生更好地理解和掌握电视机的工作原理。

1. 电视机的分类：- 请列举至少三种电视机的类型，并简要说明它们的特点。

2. 阴极射线管（CRT）电视机：- 描述阴极射线管电视机的基本工作原理。

- 解释电子束在CRT电视机中如何扫描屏幕。

3. 液晶显示器（LCD）电视机：- 阐述液晶显示器的工作原理。

- 液晶分子在不同电压下如何改变其排列，从而控制光的通过。

4. 等离子显示器（PDP）电视机：- 解释等离子显示器的工作原理。

- 描述等离子显示器中的气体放电过程。

5. 数字电视技术：- 什么是数字电视？它与传统的模拟电视有何不同？- 简述数字电视信号的编码和解码过程。

6. 电视信号的传输：- 描述电视信号的几种主要传输方式，包括地面波、卫星和有线电视。

- 解释信号在传输过程中可能遇到的干扰和解决方法。

7. 彩色电视的工作原理：- 阐述彩色电视如何产生彩色图像。

- 解释三基色原理在彩色电视中的应用。

8. 声音的传输：- 描述电视声音信号的传输方式。

- 简述立体声和环绕声技术在电视中的应用。

9. 电视接收机的组成：- 列举电视接收机的主要组成部分。

- 描述各部分的功能和它们如何协同工作。

10. 电视的未来发展：- 讨论当前电视技术的发展趋势，例如4K、8K分辨率和OLED技术。

- 预测未来电视可能采用的新技术或功能。

通过这些复习题，学生应该能够对电视机的工作原理有一个全面而深入的理解，为进一步学习电视技术和相关领域打下坚实的基础。

二年级电子班2011年《彩色电视机》期中考试题姓名：时问：120分钟总分：100分成绩：一、填空题：（每题1分，共12分）1、电视机出现三无故障的主要原因包括_________ 、 ________ 、 ________ 等。

2、在检齊短路性故障时，一般采用的方法有_________ 、________ 、_________ 等。

3、 _______________________________________________ 在对电视机进行故障检修时，常使用的仪器有 ______________________________ 、_______ 、________ 等，4、电视机出现水平一条亮线的原因包拈___________ 、________ 、_________ 、 _______ 、______ 等电路出现故障。

5、利用示波器可以直接测量出电路中某点电压信号的___________ 、________ 、 ________ 等参数。

6、 ______________________________________ 引起开机烧保险的主要故障原因有、_____________________________________ 、______ 、_______等。

7、_____________________________________________________________________ 电视机出现图像正常，但无伴音的故障时，原因应在伴音通道中的 _____________ 、 _______ 、________ 、________ 、________ 等出现故障。

8、电视机出现无图无声故障时，主要故障电路应在_____________ 、________ 、 ________ 等。

9、电视机出现光栅正常，但无图无声的故障现象时，可以说明______________ 、 _______ 、______ 、_______ 等电路工作基木止常。

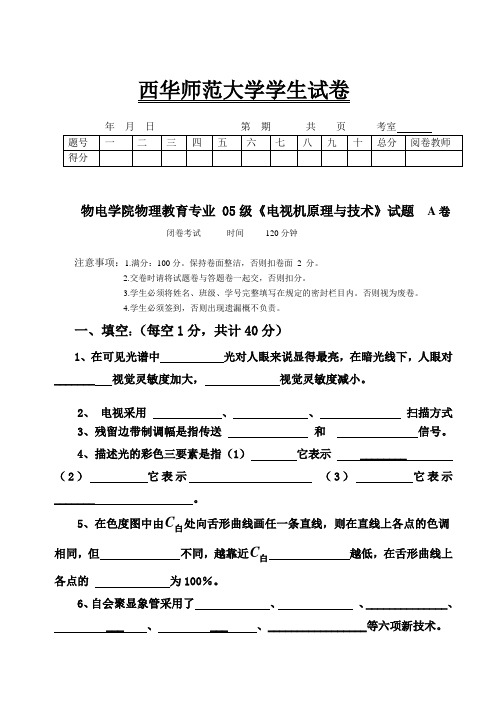

西华师范大学学生试卷物电学院物理教育专业 05级《电视机原理与技术》试题A卷闭卷考试时间120分钟注意事项：1.满分：100分。

保持卷面整洁，否则扣卷面 2 分。

2.交卷时请将试题卷与答题卷一起交，否则扣分。

3.学生必须将姓名、班级、学号完整填写在规定的密封栏目内。

否则视为废卷。

4.学生必须签到，否则出现遗漏概不负责。

一、填空：（每空1分，共计40分）1、在可见光谱中光对人眼来说显得最亮，在暗光线下，人眼对_______ 视觉灵敏度加大，视觉灵敏度减小。

2、电视采用、、扫描方式3、残留边带制调幅是指传送和信号。

4、描述光的彩色三要素是指（1）它表示 ________ （2）它表示（3）它表示_______ 。

C处向舌形曲线画任一条直线，则在直线上各点的色调5、在色度图中由白C越低，在舌形曲线上相同，但不同，越靠近白各点的为100％。

6、自会聚显象管采用了、、______________、 ___ 、 ___ 、_________________等六项新技术。

7、兼容制彩电亮度与色度信号的频谱是交错的，如 制，采 用 间置； 制，采用 间置。

8、彩色全电信号由 、 、 、 、 ___________组成。

9、彩色图象信号的编码过程是将 、 、 编码变换成 、 、 传输三基色的过程，完成编码任务的电路是 和 。

二、计算：（10分）1、已知某彩色光的三基色分别为V E V E E B G R5.01===、,求与之对应的色度信号经编码后的亮度、色调和色饱和度，并画出彩色矢量图？(注：712.0=arctg )三、电路分析：（每小题1O 分，共计20分）1、图（一）为用变容二极管调谐回路的基本电路，说明电子调谐器的主要特点，简述变容二极管调谐基本原理及各元件作用？（图一）2、图（二）为开关电源的变压器耦和式换能器电路，(1)说明该图的激励类型及各元件作用；（2）简述其工作原理；（3）与串、并联式开关电源相比较有什么优点？四：问答题：（l 、2、3小题5分，4小题7分 共计22分）1、为什么选用R-y 、B-y 两色差信号来传送色度信息，G-y 是否要传送？为什么？2、30MHz、31.5 MHz、39.5 MHz各是什么信号？为什么要将它们进行吸收？3、有了行场同步信号为什么还要有色同步信号？NTSC制与PAL制色同步信号，有什么不同？4、什么是白平衡？简述白平衡失调原因及调整方法。

电子与通信技术：电视机原理考试试题1、单选高频调谐器的本振频络（）A、比图像载频高38MHzB、比图像载频低38MHzC、比伴音载频高6.5MHzD、比伴音载频低6.5MHz正确答案：A2、判断题（江南博哥）荫罩板处在荧光屏的前面，其目的是遮挡住红绿蓝三个电子枪射向荧光屏的三条电子束。

正确答案：错3、名词解释会聚正确答案：三条电子束在任何偏转位置都能通过荫罩板上同一孔槽，打在荧光屏同一像素的各自荧光粉点上，称会聚。

4、填空题为了节省带宽，在电视系统中，图像信号的发送通常采用残留边带方式发送，在我国，每一频道占用的带宽为（）。

正确答案：8MHz5、单选在电视接收机中色同步信号的作用是（）A、形成全电视信号B、对副载波进行同步控制C、分离色度信号D、同步检波正确答案：B6、多选PAL制解码器与NTSC制解码器相比，增加了（）等部分电路。

A．梳状滤波器B．G-Y矩阵C．PAL开关D．APC电路E．ACC电路正确答案：A, B, C7、多选遥控彩色电视机的遥控电路通常由（）等组成。

A．遥控发射B．遥控接收C．微处理器D．节目存储E．频道预选器正确答案：A, B, C, D, E8、单选为了校正垂直方向三条电子束的失聚，需采用（）。

A、磁增强器B、磁分路器C、桶形磁场D、枕形磁场正确答案：C9、多选集成电路TA7680具有（）等功能。

A．图像中放B．视频检波C．AGC与AFTD．伴音中放E．伴音鉴频正确答案：A, B, C, D, E10、单选色同步信号传送时位于（）A、行消隐后肩B、行消隐前肩C、场消隐后肩D、场消隐前肩正确答案：A11、判断题复合同步信号也可作为彩色解码器的色同步选通脉冲和宽度通道的箝位脉冲。

正确答案：对12、填空题为了实现兼容，要将亮度信号的频带进行压缩，在PAL制中，压缩后的色信号频带为（）。

正确答案：1.3MHz13、单选用（）极间电压与阴极电流表征显像管的调制特性。

A、栅—阴B、栅—加速C、阴—加速D、栅—聚焦正确答案：A14、判断题磁分路器使两边电子束途经处磁力线被旁路。

电子科技大学期末考试 06级《大学物理（下）》B 卷（考试时间90分钟，满分100分）一、 选择题(每题4分，共24分)1. 将尺寸完全相同的铜环和铝环适当放置，使通过两环内的磁通量的变化率相等。

则这两环中的感生电场和感生电流：A. 两环中的感生电场相等；B. 铜环中的感生电场大于铝环中的感生电场；C. 两环中的感生电流相等；D. 铝环中的感生电流大于铜环中的感生电流； 2. 均匀磁场中有一弯成如图所示形状横截面积为S 的铜线(质量密度为ρ)，其中OA 和DO ’两段保持水平，AB =BC =CD =a , 可绕OO ’转动。

当铜线中的电流为I 时，测得平衡时AB 段和CD 段与竖直方向的夹角为α。

则磁感应强度的大小为： A.Sgtg Iρα；B.2Sg tg I ρα； C. 3Sg tg I ρα； D. sin SgIρα； 3. 如图所示劈尖，劈尖角为θ, 以波长为λ的单色光垂直入射，则在厚度为e 处，反射方向两相干光的光程差为： A. 2.3e ； B. 2.32e λ+； C. 2.5e ； D. 2.52e λ+；4. 若一束自然光以布儒斯特角入射到某介质面上，则折射光为 A.只有垂直振动的线偏振光；B. 只有平行振动的线偏振光；C. 平行振动多于垂直振动的部分偏振光；D.垂直振动多于平行振动的部分偏振光；5. 在观察单缝的夫朗和费衍射时，如果单缝垂直于它后面的透镜的光轴向上或向下移动，屏上的衍射图样将： A. 单缝向上则衍射图样中心向下移动；B. 单缝向上则衍射图样中心向上移动； C. 单缝向上或向下移动，衍射图样中心都保持不动；D.不能确定；6. 动能为E k =1.53MeV 的电子的德布罗意波长为: A.136.2810nm -⨯, B. 136.2810m -⨯, C. 142.4810nm -⨯, D. 142.4810m -⨯；二、 填空题II(每空2分，共26分)1. 一载有电流I 的无限长圆柱体，半径为R ，电流在其截面上均匀分布，则圆柱体内外的磁感应强度分别为 (1) 和 (2) ；2. 某一粒子的质量为0.5克，带有82.510-⨯库仑的电量，设其获得一大小为46.010m s ⨯的初始水平速度，如图，若利用磁场使该粒子仍沿水平方向运动，则应加的磁感应强度方向为 (3) ，大小为 (4) ；3. 在真空中，一平面电磁波的电场)/()](cos[0m V cxt E E E y -==ω，则该电磁波的磁感应强度的振幅为(5) ，传播方向为 (6) ；4. 波长为λ的单色光在折射率为n 的媒质中, 由a 点传到b 点，位相改变π，则光程改变 (7) ，光从a 点到b 点的几何路程为 (8) ；5. 空腔辐射体(视为绝对黑体)在5000K 时，辐射的峰值波长=m λ (9) ；辐射出射度为 (10) ；6. S 系中一质量密度为ρ、边长为l 的立方体，若使此立方体沿平行于一边的方向以速度0.6v c =运动，则在S 系中测得其体积为 (11) ，动能为 (12) ；7. 已知一维无限深势井中粒子的波函数为：x an a x n πψsin 2)(=，则n = 3时，粒子在3a x =处出现的概率密度为 (13) ；三、 （10分）一无限长载流直导线与一边长为L 的正方形载流线圈共面，其相对位置如图所示，求：(1) 正方形线圈磁矩的大小与方向；(2) 把该线圈平移至载流直导线左边对称位置，磁力所做的功；四、 (10分) 一N 1匝、面积为S 的圆形小线圈，放在另一半径为R 共N 2匝的大圆形线圈的中央，两者共面，如图，设小线圈内各点的磁感应强度相同。

电视原理期末考试
一、选择题
1. 下列关于电视机原理的叙述中，错误的是：
A. 电视机的显示原理是利用电子束在屏幕上描绘图像
B. 电视机的图像信号是通过无线电波传播
C. 电视机的图像分辨率是通过像素点数来表示
D. 电视机的声音信号是通过扬声器输出
2. 以下关于电视机显示屏幕的叙述中，错误的是：
A. 电视机的显示屏幕是由荧光物质组成的
B. 电视机的显示屏幕可以发射光线
C. 电视机的显示屏幕由红、绿、蓝三种颜色的荧光物质组合而成
D. 电视机的显示屏幕通过电子束扫描来形成图像
3. 电视机的图像信号通过无线电波传播的方式是因为：
A. 无线电波可以穿透物体传播
B. 无线电波传播距离远，信号不容易衰减
C. 通过无线电波传播可以实现远程接收
D. 传统有线传输方式限制了电视机的使用范围
二、简答题
1. 请简要说明电视机的显示原理。

2. 请说明电视机图像的分辨率是如何表示的。

3. 电视机的声音信号是如何产生和输出的？
三、计算题
1. 已知某电视机的图像分辨率为1920×1080，那么计算该电视机的总像素点数有多少？
四、解答题
1. 请说明电视机信号传输中需要考虑的噪声问题，并提出相应的解决措施。

2. 请简要说明电视机的色彩原理。
