步进电机总线控制与脉冲控制的区别,一文给你详细解读!

步进电机的脉冲信号原理步进电机是一种将电脉冲信号转化为角位移的特殊电机。

其原理是通过控制电路发送脉冲信号来控制电机的运行，每接收到一个脉冲信号，电机就会转动一定的角度。

下面详细介绍步进电机的脉冲信号原理。

步进电机的脉冲信号原理主要包括以下几个方面：1. 步进电机的基本工作原理步进电机是一种能够按照一定的步进角度旋转的电动机。

它通过将电脉冲信号转换成机械运动来实现转动。

在步进电机中，有一个旋转部件（转子）和一个定位部件（定子）。

定子由多个线圈组成，每个线圈都有两个相交的磁极。

转子上有多个磁极和凸起的刻度。

通电时，定子的线圈会产生一个旋转的磁场，使得转子的磁极受到吸引或排斥力，从而实现步进转动。

2. 脉冲信号对步进电机的控制步进电机的转动需要通过控制电路来发送脉冲信号。

控制电路可以通过数字信号或模拟信号来实现。

脉冲信号的频率和脉冲个数决定了步进电机转动的速度和角度。

通常，每个脉冲信号都对应着一定的步进角度，称为步距角。

例如，如果一个步进电机的步距角为1.8度，那么每接收到一个脉冲信号，电机就会转动1.8度。

3. 步进电机的控制模式步进电机的控制可以分为全步进控制和半步进控制两种模式。

全步进控制模式下，每接收到一个脉冲信号，步进电机就会转动一个完整的步距角。

而半步进控制模式下，每接收到一个脉冲信号，步进电机会转动半个步距角，从而实现更加精确的控制。

4. 步进电机的驱动方式步进电机的驱动方式主要有两种：单相驱动和双相驱动。

在单相驱动中，只有一组线圈被激活，其他线圈断开。

当线圈被激活时，电流会通过线圈产生磁场，吸引或排斥转子。

当脉冲信号切换到下一相时，上一个相断开，下一个相激活，电机就会转动一定的角度。

而在双相驱动中，两组线圈被同时驱动，可以实现更高的转动速度和扭矩。

5. 步进电机的应用领域步进电机由于其精确性、可控性和易于控制的特点，被广泛应用于各种自动控制系统中。

例如，机械设备中的定位、打印机中的纸张进纸、数控设备中的精确位置控制等。

步进电机控制原理步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。

在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。

可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

一、步进电机的工作原理该步进电机为一四相步进电机，采用单极性直流电源供电。

只要对步进电机的各相绕组按合适的时序通电，就能使步进电机步进转动。

图1是该四相反应式步进电机工作原理示意图。

开始时，开关SB接通电源，SA、SC、SD断开，B相磁极和转子0、3号齿对齐，同时，转子的1、4号齿就和C、D相绕组磁极产生错齿，2、5号齿就和D、A相绕组磁极产生错齿。

当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动，1、4号齿和C相绕组的磁极对齐。

而0、3号齿和A、B相绕组产生错齿，2、5号齿就和A、D相绕组磁极产生错齿。

依次类推，A、B、C、D 四相绕组轮流供电，则转子会沿着A、B、C、D方向转动。

四相步进电机按照通电顺序的不同，可分为单四拍、双四拍、八拍三种工作方式。

单四拍与双四拍的步距角相等，但单四拍的转动力矩小。

八拍工作方式的步距角是单四拍与双四拍的一半，因此，八拍工作方式既可以保持较高的转动力矩又可以提高控制精度。

单四拍、双四拍与八拍工作方式的电源通电时序与波形分别如图2.a、b、c所示：a. 单四拍b. 双四拍c八拍51单片机驱动步进电机的方法:驱动电压12V，步进角为7.5度. 一圈360 度, 需要48 个脉冲完成!该步进电机有6根引线，排列次序如下：1:红色、2:红色、3:橙色、4:棕色、5:黄色、6:黑色。

步进电动机驱动器的工作原理
1.脉冲信号产生：
步进电动机驱动器通过接收外部的脉冲信号来控制步进电机的转动。

一般情况下，驱动器采用脉冲发生器产生脉冲信号，可以通过旋转编码器
或者计数器来控制脉冲频率和方向。

脉冲信号的频率和方向决定了步进电
动机的转动速度和方向。

2.脉冲信号解码：
驱动器将接收到的脉冲信号进行解码，将其转换为适当的控制信号。

根据不同的步进电动机类型，驱动器可以选择不同的解码方式，如全步进、半步进、微步进等。

解码方式决定了步进电机每次转动的步进角度。

3.电源供电：
驱动器通过内部的电源模块将外部的直流电源转换为适当的电压或电
流输出，以供步进电动机驱动。

电源模块一般包括电源变压器、整流电路
和滤波电路，可以提供稳定的电源输出。

4.驱动输出：
驱动器将解码后的控制信号转换为相应的功率输出，提供给步进电动机。

驱动器的功率输出一般包括两种类型：电流型和电压型。

电流型驱动
器通过调节输出电流的大小来控制步进电机的运动，可以提供较大的转矩。

电压型驱动器通过改变输出电压的大小来控制步进电机的运动，可以提供
较高的速度。

5.保护功能：
驱动器可以具备一些保护功能，包括过流保护、过压保护、过热保护等。

当发生异常情况时，驱动器会自动切断输出，以保护步进电动机和驱
动器本身的安全。

综上所述，步进电动机驱动器的工作原理包括脉冲信号的产生和解码、电源供电和驱动输出等环节。

通过控制这些环节，可以实现对步进电动机
的精确控制，以满足各种不同应用场景的需求。

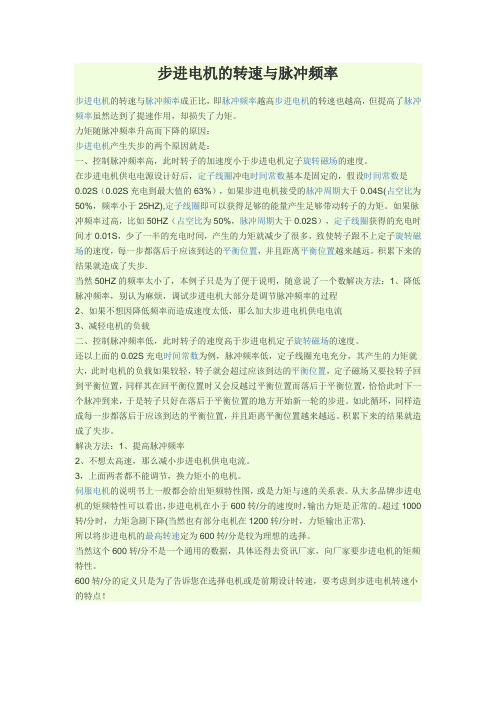

步进电机的转速与脉冲频率步进电机的转速与脉冲频率成正比，即脉冲频率越高步进电机的转速也越高，但提高了脉冲频率虽然达到了提速作用，却损失了力矩。

力矩随脉冲频率升高而下降的原因：步进电机产生失步的两个原因就是：一、控制脉冲频率高，此时转子的加速度小于步进电机定子旋转磁场的速度。

在步进电机供电电源设计好后，定子线圈冲电时间常数基本是固定的，假设时间常数是0.02S（0.02S充电到最大值的63%），如果步进电机接受的脉冲周期大于0.04S(占空比为50%，频率小于25HZ),定子线圈即可以获得足够的能量产生足够带动转子的力矩。

如果脉冲频率过高，比如50HZ（占空比为50%，脉冲周期大于0.02S），定子线圈获得的充电时间才0.01S，少了一半的充电时间，产生的力矩就减少了很多，致使转子跟不上定子旋转磁场的速度，每一步都落后于应该到达的平衡位置，并且距离平衡位置越来越远。

积累下来的结果就造成了失步.当然50HZ的频率太小了，本例子只是为了便于说明，随意说了一个数解决方法：1、降低脉冲频率，别认为麻烦，调试步进电机大部分是调节脉冲频率的过程2、如果不想因降低频率而造成速度太低，那么加大步进电机供电电流3、减轻电机的负载二、控制脉冲频率低，此时转子的速度高于步进电机定子旋转磁场的速度。

还以上面的0.02S充电时间常数为例，脉冲频率低，定子线圈充电充分，其产生的力矩就大，此时电机的负载如果较轻，转子就会超过应该到达的平衡位置，定子磁场又要拉转子回到平衡位置，同样其在回平衡位置时又会反越过平衡位置而落后于平衡位置，恰恰此时下一个脉冲到来，于是转子只好在落后于平衡位置的地方开始新一轮的步进。

如此循环，同样造成每一步都落后于应该到达的平衡位置，并且距离平衡位置越来越远。

积累下来的结果就造成了失步。

解决方法：1、提高脉冲频率2、不想太高速，那么减小步进电机供电电流。

3，上面两者都不能调节，换力矩小的电机。

伺服电机的说明书上一般都会给出矩频特性图，或是力矩与速的关系表。

一文搞懂步进电机特性原理及驱动器设计1、步进电机的概念步进电机是将电脉冲信号，转变为角位移或线位移的开环控制电机，又称为脉冲电机。

在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响。

当步进驱动器接收到一个脉冲信号时，它就可以驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”。

步进电机的旋转是以固定的角度一步一步运行的，可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的，同时可以通过控制脉冲频率，来控制电机转动的速度和加速度，从而达到调速的目的。

步进电机多用于数字式计算机的外部设备，以及打印机、绘图机和磁盘等装置。

2、步进电机的特点步进电机工作时的位置和速度信号不反馈给控制系统，如果电机工作时的位置和速度信号反馈给控制系统，那么它就属于伺服电机。

相对于伺服电机，步进电机的控制相对简单，但不适用于精度要求较高的场合。

步进电机的优点和缺点都非常的突出，优点集中于控制简单、精度高，缺点是噪声、震动和效率，它没有累积误差，结构简单，使用维修方便，制造成本低。

步进电机带动负载惯量的能力大，适用于中小型机床和速度精度要求不高的地方，缺点是效率较低、发热大，有时会“失步”。

优缺点如下所示。

优点：1. 电机操作易于通过脉冲信号输入到电机进行控制；2. 不需要反馈电路以返回旋转轴的位置和速度信息（开环控制）；3. 由于没有接触电刷而实现了更大的可靠性。

缺点：1. 需要脉冲信号输出电路；2. 当控制不适当的时候，可能会出现同步丢失；3. 由于在旋转轴停止后仍然存在电流而产生热量。

3、步进电机的分类在相同电流且相同转矩输出的条件下，单极型步进电机比双极型步进电机多一倍的线圈，成本更高，控制电路的结构也不一样，目前市场上流行的大多是双极型步进电机。

步进电机在构造上通常主要按照转子特点和定子绕组进行分类，下面将详细介绍这两种类型的分类。

按照转子分类，有三种主要类型：反应式（VR型）、永磁式（PM型）、混合式（HB型）。

步进电机的控制原理步进电机是一种高精度的电动执行器，具有定位准确、不需反馈器和转矩、速度和位置控制的特点，广泛用于数码设备、计算机和机器人控制等领域。

步进电机的控制原理包括三部分：输入信号、驱动电路和电机转动。

一、输入信号步进电机的输入信号有两种：脉冲信号和方向信号。

脉冲信号是由控制器发送给驱动电路的，用来控制电机的转动步数和速度。

步进电机的每一步运动需要一定的脉冲信号，具体步数由控制器编程决定。

方向信号则表示电机转动的正、反方向，一般由控制器通过电平高低来控制。

输入信号是步进电机运动的基础，只有正确的输入信号才能实现精准控制。

二、驱动电路步进电机的控制需要依赖驱动电路，一般为双H桥驱动电路。

它能够根据输入信号的变化，控制步进电机的相序和电流大小，从而实现电机的精准控制。

驱动电路是整个控制系统的核心部分，不同类型的步进电机需要不同的驱动方式，因此制定相应的驱动电路是十分重要的。

三、电机转动步进电机的转动是由驱动电路提供的电流产生的磁场、轴承和转子间的相互作用实现的。

不同类型的步进电机其转动的方式也不同，如单相、两相、五相、六相等。

不同类型的步进电机也需要不同的驱动方式，否则会导致控制不准确或失步。

综上所述，步进电机的控制原理需要在三个方面进行开展：输入信号、驱动电路和电机转动。

只有以正确的方式输入信号，配合正确的驱动电路和电机类型，才能实现精准的电机控制。

在实际应用中，我们需要根据具体情况来选择不同类型的步进电机和相应的控制方式，以实现最优控制效果。

步进电机驱动器及细分控制原理引言：步进电机是一种将电脉冲信号转化为机械转动的电动机。

步进电机驱动器是一种用于控制步进电机旋转的设备。

步进电机可以通过控制驱动器提供的电流和脉冲信号来精确地控制旋转角度和速度。

本文将介绍步进电机驱动器的工作原理以及细分控制的原理。

一、步进电机驱动器的工作原理：1.输入电流转换：驱动器将输入的电流信号转换为电压信号。

电流信号通常由控制器产生，通过选择合适的电阻来控制输入电流的大小。

2.逻辑控制：驱动器还会接收来自控制器的脉冲信号。

这些脉冲信号会相互间隔地改变驱动器输出的电压，从而驱动步进电机旋转。

脉冲信号的频率和脉冲数量会影响步进电机的转速和旋转角度。

3.输出电压控制：驱动器会根据输入的电流和脉冲信号控制输出的电压，使其适应步进电机的工作要求。

输出电压的频率和脉冲数有助于控制步进电机旋转的速度和角度。

二、细分控制原理：细分控制是指通过控制驱动器输出的电压脉冲信号来实现更精确的步进电机控制。

细分控制可以将步进电机的每个脉冲细分成更小的步进角度，从而提高步进电机的转动分辨率。

1.脉冲信号细分：通过改变驱动器的输出脉冲信号频率和脉冲数来实现脉冲信号的细分。

例如，如果驱动器输入100个脉冲，但只输出50个脉冲给步进电机，那么每个输入的脉冲就会分为两个输出脉冲，步进电机的旋转角度将更精确。

2.电流细分：通过改变驱动器输出的电流大小来实现电流的细分。

通常情况下，驱动器的输出电流会根据步进电机的转动需要进行控制。

细分控制可以使驱动器能够实现更精确的电流控制，进而控制步进电机的转动精度。

3.微步细分：微步细分是一种更高级的细分控制方法，通过改变驱动器输出的电压波形进行微步细分。

微步细分将步进电机的每个步进角度再次细分为更小的角度，进一步提高了步进电机的转动分辨率和平滑性。

总结：步进电机驱动器是通过将控制器产生的电流和脉冲信号转换为驱动步进电机的电压信号的设备。

细分控制是通过改变驱动器输出的电流和脉冲信号来实现更精确的步进电机控制。

脉冲型伺服电机和总线型伺服电机
脉冲型伺服电机和总线型伺服电机是现代工业中常见的两种电机类型，它们在自动化领域中发挥着重要作用。

虽然两者都属于伺服电机，但在工作原理、控制方式和适用场景上存在一些差异。

脉冲型伺服电机是一种传统的伺服电机，它通过接收来自控制器的脉冲信号来实现位置和速度的控制。

控制器发送的脉冲信号决定了电机的运动方式和目标位置，电机通过接收和解析这些脉冲信号来实现精确的运动控制。

脉冲型伺服电机具有响应速度快、控制精度高的特点，广泛应用于需要高精度定位和速度控制的场合。

然而，由于其控制信号是脉冲信号，需要使用专门的驱动器和控制器进行配合，安装和调试相对较为复杂。

与之相比，总线型伺服电机采用了更为先进的控制方式。

它通过总线通信来实现与控制器的连接，并通过总线协议进行数据传输和控制命令的发送。

总线型伺服电机具有安装方便、接线简单的优点，同时还可以实现多个电机的分布式控制，提高了系统的灵活性和可扩展性。

与脉冲型伺服电机相比，总线型伺服电机的控制方式更加智能化，可以实现更为复杂的运动控制和编程功能，适用于需要高度自动化和智能化的工业应用。

总的来说，脉冲型伺服电机和总线型伺服电机都是现代工业中常见的电机类型，它们各自具有不同的特点和适用场景。

选择合适的电机类型需要考虑实际应用需求和系统的整体设计，以确保系统的稳
定性和性能。

无论是脉冲型伺服电机还是总线型伺服电机，它们都在自动化工业中发挥着重要的作用，为工业生产和制造提供了高效、精确的运动控制解决方案。

步进电机的单脉冲控制、双脉冲控制、开环控制和闭环控制
步进电机是一种感应电机，它的工作原理是利用电子电路，将直流电变成分时供电的，多相时序控制电流，用这种电流为步进电机供电，步进电机才能正常工作，驱动器就是为步进电机分时供电的，多相时序控制器。

虽然步进电机已被广泛地应用，但步进电机并不能像普通的直流电机，交流电机在常规下使用。

它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。

因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。

步进电机作为执行元件，是机电一体化的关键产品之一，广泛应用在各种自动化控制系统中。

随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。

步进电机的单脉冲控制与双脉冲控制步进电机的控制有单电压和高低电压控制之分；
单电压控制用一串脉冲信号控制一个电子开关的通、断来控制电机驱动绕组得电、失电；高低电压控制在单电压控制的基础上，用另一串脉冲控制一个电子开关的通、半导通，两个开关串联，两个控制脉冲同频率但不同相位和宽度。

达到给绕组的供电电压全、一半、迅速关断的目的。

步进电机的开环控制和闭环控制步进电机的开环控制
1、步进电机开环伺服系统的一般构成
步进电动机的电枢通断电次数和各相通电顺序决定了输出角位移和运动方向，控制脉冲分配频率可实现步进电动机的速度控制。

因此，步进电机控制系统一般采用开环控制方式。

图为开环步进电动机控制系统框图，系统主要由控制器、功率放大器、步进电动机等组成。

2、步进电机的控制器
1、步进电机的硬件控制
步进电动机在个脉冲的作用下，转过一个相应的步距角，因而只要控制一定的脉冲数，即。
