PLC在步进电机控制中的应用探究
PLC是可编程逻辑控制器(Programmable Logic Controller)的缩写,它是一种电子设备,用于自动控制各种工业过程。
步进电机是一种用于实现精确位置和速度控制的电机
类型。
下面将探讨PLC在步进电机控制中的应用。
1. 位置控制:PLC可以通过与编码器或位置传感器等设备配合使用,实现步进电机的精确位置控制。
通过PLC编程,可以设置步进电机的目标位置,并监控电机的当前位置,
从而实现闭环控制。
2. 速度控制:PLC可以通过调整脉冲频率和方向信号,控制步进电机的转速。
通过PLC编程,可以设置步进电机的目标速度,并根据实际情况调整脉冲频率和方向信号,从
而实现闭环速度控制。
4. 动态控制:PLC可以通过灵活的编程和逻辑运算,实现步进电机的复杂动态控制,例如位置同步控制、多轴插补控制等。
通过PLC编程,可以根据工艺要求和实际需要,设
计出适应不同应用场景的步进电机控制方案。
5. 故障诊断与保护:PLC可以实时监测步进电机的运行状态和参数,当出现故障或异常情况时,可以通过编程设定相应的报警和保护机制,避免电机损坏或不正常运行。
6. 通信与远程监控:PLC可以通过串口、以太网等通信接口,与上位机或其他设备进行数据交换和远程监控。
通过PLC编程,可以实现步进电机的远程控制和监控,提供更灵活、方便和智能的操控方式。
PLC在步进电机控制中的应用主要包括位置控制、速度控制、加减速控制、动态控制、故障诊断与保护,以及通信与远程监控等方面。
通过PLC的编程和逻辑运算,可以实现对
步进电机的精确控制和灵活应用,提高生产效率和产品质量。
PLC实现步进电机的正反转及调整控制PLC是专门用于控制工程自动化系统的一种可编程逻辑控制器,其可以通过编程来实现对各种电气设备的控制。
在实际工程中,步进电机广泛应用于自动化设备中,如数控机床、包装机械、印刷设备等。
步进电机具有分辨率高、精度高、响应速度快等优点,因此被广泛应用于各种自动化控制系统中。
在PLC实现步进电机的正反转及调整控制中,需要考虑以下几个方面:1.步进电机驱动模块选型:步进电机需要配合驱动模块进行控制,通常采用的是脉冲信号驱动方式。
在PLC控制系统中,可以选择适合的驱动模块,如常见的2相、4相步进电机驱动模块。
2.步进电机控制程序设计:通过PLC软件编程,编写程序实现步进电机的正转、反转及调整控制功能。
在程序设计中,需要考虑步进电机的控制方式、驱动模块的接口信号、脉冲信号的频率等参数。
3.步进电机正反转控制:在程序设计中,通过PLC输出脉冲信号控制步进电机的正反转运动。
具体步骤包括设置脉冲信号的频率和方向,控制步进电机按设定的脉冲信号实现正反转运动。
4.步进电机调整控制:步进电机的位置调整控制通常通过调整脉冲信号的频率和数目来实现。
通过PLC编程,实现步进电机的位置调整功能,从而实现对步进电机位置的精准控制。
5.总体控制设计:在PLC控制系统中,可以将步进电机的正反转及调整控制与其它控制功能相结合,实现对整个自动化系统的精确控制。
通过PLC编程,可以灵活设计多种控制逻辑,满足不同工程项目的需求。
综上所述,通过PLC实现步进电机的正反转及调整控制主要涉及步进电机驱动模块选型、控制程序设计、正反转控制、调整控制和总体控制设计等方面。
通过精心设计和编程,可以实现对步进电机的精确控制,满足各种自动化控制系统的要求。
PLC技术的应用将有助于提高自动化生产设备的生产效率和稳定性,推动工业自动化技术的发展。
PLC实现步进电机的正反转及调整控制
一、PLC实现步进电机的控制原理
拿步进电机举例,大家可以把它想象成一个隔著一定距离的圆盘,隔着每一环的距离形成齿轮的节点。
步进电机的正向或反向转动,就是将这一环索引和圆盘一起发动转动。
步进电机的转动,是靠每一步索引圆盘来完成的,每一步都有一个控制信号来告诉电机从哪一环节点开始转动,当接收到控制信号时,电机开始转动,并且每转一圈循环转动几个索引。
1、正向、反向控制
要实现步进电机的正向反向控制,就要在PLC程序中控制信号形式来实现,一般可以使用两个控制信号,一个是正反控制信号,一个是步进电机转动的速度,要求PLC程序根据正反控制信号来实现正向和反向控制。
正反控制信号就是设置一个开关量变量,当这个开关量为ON时,电机运行正转,当开关量为OFF时,电机运行反转,具体可以采用T函数来实现,T11=1,电机正转,T12=0,电机反转。
由于步进电机的转动是一布一射的过程,所以需要用一个电位器来控制步进电机的转动速度,当电位器的旋钮调整到一定位置时,就会给出一定频率的步进信号,PLC程序可以根据此步进信号,来控制步进电机的转动速度。
PLC高速脉冲输出控制步进电机1. 背景介绍步进电机是一种常见的电动机类型,它具有精准的位置控制和高速运动的特点。
在很多工业自动化应用中,步进电机常常需要与PLC(可编程逻辑控制器)配合使用,以实现精准的位置控制和高速脉冲输出。
本文档将介绍如何通过PLC实现高速脉冲输出控制步进电机的方法和步骤。
2. 所需材料在开始之前,我们需要准备以下材料:•PLC控制器•步进电机驱动器•步进电机•连接线•电源请确保以上材料齐全并符合各自的规格要求。
3. PLC高速脉冲输出控制步进电机的步骤步骤一:连接电源和PLC控制器首先,将电源连接到PLC控制器上。
确保电源的电压和PLC控制器的额定电压匹配。
然后将PLC控制器的电源线连接到电源上,并确保连接牢固。
步骤二:连接步进电机驱动器和PLC控制器将步进电机驱动器的电源线连接到电源上,并确保连接牢固。
然后,将步进电机驱动器的控制线连接到PLC控制器上,确保连接正确。
步骤三:连接步进电机和步进电机驱动器将步进电机的线束连接到步进电机驱动器上,确保连接正确。
根据步进电机的规格要求,选择正确的接线方法。
步骤四:PLC编程在PLC编程软件中进行编程,以实现高速脉冲输出控制步进电机。
以下是一个简单的PLC编程示例:BEGINVARmotor_output: BOOL := FALSE; -- 步进电机控制信号pulse_delay: TIME := T#10MS; -- 脉冲延迟时间,控制步进电机的速度END_VAR-- 主程序WHILE TRUE DO-- 输出一个脉冲信号控制步进电机运动motor_output := NOT motor_output;DELAY pulse_delay; -- 延迟一段时间,控制步进电机的速度END_WHILE;END;以上的PLC程序实现了一个简单的高速脉冲输出控制步进电机的功能。
在主程序中,通过循环不断地输出一个脉冲信号来控制步进电机的运动,同时通过调整延迟时间来控制步进电机的速度。
P L C控制步进电机的应用案例1利用P L S Y指令任务:利用PLC作为上位机,控制步进电动机按一定的角度旋转;控制要求:利用PLC控制步进电机顺时针2周,停5秒,逆时针转1周,停2秒,如此循环进行,按下停止按钮,电机马上停止电机的轴锁住;1、系统接线PLC控制旋转步进驱动器,系统选择内部连接方式;2、I/O分配X26——启动按钮,X27——停止按钮;Y1——脉冲输出,Y3——控制方向;3、细分设置在没有设置细分时,歩距角是,也即是200脉冲/转,设置成N细分后,则是200N脉冲/转;假设要求设置5细分,则是1000脉冲/转;4、编写控制程序控制程序可以用步进指令STL编写,用PLSY指令产生脉冲,脉冲由Y1输出,Y3控制方向;5、脉冲输出指令PLSY的使用脉冲输出指令PLSYM8029置1;如上图所示,当X10由ON变为OFF时,M8029复位,停止输出脉冲;若X10再次变为ON则脉冲从头开始输出;注意:PLSY指令在程序中只能使用一次,适用于晶体管输出类型的PLC;6、控制流程图7、梯形图程序参考8、制作触摸屏画面PLC控制步进电机的应用案例2利用定时器T246产生脉冲任务:利用步进电机驱动器可以通过PLC的高速输出信号控制步进电机的运动方向、运行速度、运行步数等状态;其中:步进电机的方向控制,只需通过控制U/D-端的On 和Off就能决定电机的正传或者反转;将光耦隔离的脉冲信号输入到CP端就能决定步进电机的速度和步数;控制FREE信号就能使电机处于自由转动状态;1、系统接线系统选择外部连接方式;PLC控制左右、旋转、上下步进驱动器的其中一个;CP+端、U/D+端——+24VDC;CP-——Y0;U/D-——Y2;PLC的COM1——GND;A、A-——电机A绕组;B、B-——电机B绕组2、I/O分配X0—正转/反转方向,X1—电机转动,X2—电机停止,X4—频率增加,X5—频率减少;Y0—脉冲输出,Y2—方向;3、编写控制程序4、制作触摸屏画面PLC控制步进电机的应用案例3利用FX2N-1PG产生脉冲任务:应用定位脉冲输出模块FX2N-1PG,通过步进驱动系统对机器人左右、旋转、上下运动进行定位控制;控制要求:正向运行速度为1000Hz,连续输出正向脉冲,加减速时间为100ms,1、系统接线系统选择外部连接方式;PLC通过FX2N-1PG控制左右、旋转、上下步进驱动器的其中一个;VIN端、CP+端、U/D+端——+24VDC;CP-——FP;U/D-——Y4;PLC的COM1端、FX2N-1PG的COM0端——GND;A、A-——电机A绕组;B、B-——电机B绕组2、I/O分配X0—正转,X1—反转,Y4—方向;;3、编写控制程序4、制作触摸屏画面。
PLC步进电机控制实验报告引言在工业控制领域中,步进电机是一种常用的驱动设备。
为了实现对步进电机的精确控制,我们采用了PLC(可编程逻辑控制器)作为控制器。
本文将详细介绍PLC步进电机控制实验的步骤和结果。
实验目的本实验旨在通过PLC控制步进电机,实现对电机运动的精确控制。
具体实验目标如下: 1. 学习PLC的基本原理和编程方法; 2. 掌握步进电机的工作原理及其控制方法; 3. 设计并实施一个简单的步进电机控制系统。
实验设备本实验使用的设备包括: - PLC控制器 - 步进电机 - 电源 - 开关 - 传感器实验步骤步骤一:PLC编程1.打开PLC编程软件,并创建一个新的项目。
2.配置PLC的输入输出模块,并设置相应的IO口。
3.编写PLC的控制程序,实现对步进电机的控制逻辑。
4.调试程序,确保程序的正确性。
步骤二:步进电机的接线1.将步进电机的驱动器与PLC的输出模块连接。
2.将步进电机的电源与PLC的电源模块连接。
3.连接步进电机的传感器,以便监测电机的运动状态。
步骤三:实验验证1.通过PLC的编程软件,将编写好的程序下载到PLC控制器中。
2.打开PLC电源,确保PLC控制器正常工作。
3.通过PLC的输入模块输入控制信号,观察步进电机的运动情况。
4.通过传感器监测步进电机的运动状态,并与编写的控制程序进行比较。
实验结果通过本次实验,我们成功实现了对步进电机的精确控制。
控制程序的设计使步进电机按照预定的速度和方向运动,并且可以根据需要随时改变运动状态。
同时,通过传感器的监测,我们可以及时获取步进电机的运动信息,确保系统的稳定性和安全性。
实验总结本实验通过PLC控制步进电机,深入了解了PLC编程的基本原理和步进电机的工作原理。
通过实践,我们掌握了PLC编程的方法和步进电机控制的技巧。
在实际应用中,PLC控制步进电机具有广泛的应用前景,可以在自动化生产线、机械加工等领域中发挥重要作用。
参考文献[1] PLC步进电机控制实验教学单元.(2018)。
PLC如何控制步进电机PLC(可编程逻辑控制器)是一种广泛应用于工业自动化领域的控制设备,通过输入/输出模块对各种机电设备进行控制。
在PLC系统中,步进电机是常见的执行元件之一,它具有准确的位置控制和高的加减速性能。
本文将介绍PLC如何控制步进电机,包括步进电机的驱动方式、PLC的控制原理及步进电机控制的程序设计。
一、步进电机的驱动方式1.串行通信驱动方式:步进电机通过串行通信驱动方式与PLC进行通信和控制。
首先,将PLC与串行通信模块相连,通过串行通信模块与步进电机控制器进行通信。
PLC通过串行通信模块发送指令,步进电机控制器接收指令后控制步进电机运动。
2.并行通信驱动方式:步进电机通过并行通信驱动方式与PLC进行通信和控制。
与串行通信驱动方式类似,首先将PLC与并行通信模块相连,通过并行通信模块与步进电机控制器进行通信。
PLC通过并行通信模块发送指令,步进电机控制器接收指令后控制步进电机运动。
3.脉冲驱动方式:步进电机通过脉冲驱动方式与PLC进行通信和控制。
在脉冲驱动方式中,需要PLC输出脉冲信号控制步进电机。
通常情况下,PLC将脉冲信号传递给步进电机驱动器,在驱动器中产生相应的控制信号,实现对步进电机的控制。
二、PLC的控制原理PLC作为控制器,一般采用扫描运行方式。
其运行原理如下:1.输入信号读取:PLC将外部输入信号输入到输入模块中,采集输入信号,并将其从输入模块传递给中央处理器(CPU)进行处理。
2. 程序执行:CPU根据事先编写好的程序进行处理,包括数据处理、逻辑运算和控制计算等。
PLC程序一般采用ladder diagram(梯形图)进行编写。
3.输出信号控制:根据程序的执行结果,CPU将处理好的数据通过输出模块发送给外部设备,用于控制和操作外部设备。
三、步进电机控制的程序设计步进电机的控制程序主要包括参数设定、模式选择、起停控制、运动控制等部分。
下面以一个简单的例子来说明步进电机控制的程序设计过程:1.参数设定:首先需要设定步进电机的一些参数,如电机型号、步距角度、运动速度等。
PLC控制步进电机正实现正反转速度控制定位PLC控制步进电机实现正反转速度控制定位是自动化生产过程中的一种常见应用。
本文将详细介绍PLC控制步进电机的原理、控制方式以及步进电机的正反转速度控制定位实现方法,并探讨其在实际应用中的优势和注意事项。
一、PLC控制步进电机原理步进电机是一种特殊的电动机,其每次输入一个脉冲信号后,会按照一定的角度旋转。
PLC(可编程逻辑控制器)是一种通用、数字化、专用微处理器,广泛应用于工业控制领域。
PLC控制步进电机可以通过控制脉冲信号的频率、方向和脉冲数来实现电机的正反转、速度控制和定位。
二、PLC控制步进电机的控制方式1.开关控制方式2.脉冲控制方式脉冲控制方式是PLC控制步进电机最常用的方式。
PLC向步进电机发送一系列脉冲信号,脉冲信号的频率和脉冲数决定了电机的转速和转动角度。
脉冲信号的正负决定了电机的正反转方向。
通过改变脉冲信号的频率和脉冲数,可以实现电机的速度控制和定位。
三、步进电机正反转速度控制定位实现方法步进电机的正反转速度控制定位可以通过PLC的程序来实现。
下面以一个简单的例子来说明该实现方法。
假设要实现步进电机顺时针转动2圈、逆时针转动1圈、再顺时针转动3圈的循环。
步进电机的一个转一圈需要200个脉冲信号。
首先,需要定义一个变量n,用来记录电机的圈数。
其次,在PLC的程序中编写一个循环步骤:1.设置脉冲信号的频率和脉冲数,使步进电机顺时针旋转2圈。
2.当步进电机转动2圈后,n=n+23.判断n的值,如果n=2,则设置脉冲信号的频率和脉冲数,使步进电机逆时针旋转1圈。
4.当步进电机转动1圈后,n=n-15.判断n的值,如果n=1,则设置脉冲信号的频率和脉冲数,使步进电机顺时针旋转3圈。
6.当步进电机转动3圈后,n=n+37.返回第一步,继续循环。
通过这样的循环过程,步进电机可以按照预定的顺序和速度进行正反转,并实现定位控制。
四、PLC控制步进电机优势和注意事项1.精确控制:PLC可以精确控制步进电机的转速和转动角度,适用于需要高精度定位的应用。
plc控制步进电机工作原理PLC(Programmable Logic Controller)是一种特殊的计算机控制设备,用于自动化系统中对机械或生产设备进行控制。
步进电机是一种常用的电动执行器,其工作取决于外部控制信号和内部的步进电机驱动器。
PLC控制步进电机的工作原理可以分为以下几个步骤:1.PLC输入信号:PLC通过输入模块接收来自传感器或开关的信号,如按钮的状态、光电传感器的输出等。
这些输入信号将被用作步进电机的控制信号。
2.PLC程序:PLC程序是预先编写的软件代码,用于处理输入信号并生成相应的输出信号。
在PLC程序中,可以使用逻辑运算、计数器、定时器等功能块来处理输入信号和生成输出信号。
3.步进电机驱动器:PLC输出信号将通过步进电机驱动器来控制步进电机的运动。
步进电机驱动器是一种专门设计用于驱动步进电机的电子设备,它接收PLC输出信号并将其转换为适合步进电机的控制信号。
4.步进电机运动控制:步进电机驱动器将PLC输出信号转换为适合步进电机的控制信号后,将其发送给步进电机。
步进电机根据接收到的控制信号执行相应的步进运动。
5.输出信号反馈:在步进电机运动期间,PLC可以通过输出模块接收来自步进电机的反馈信号,如位置信息、传感器状态等。
这些反馈信号可以用于进一步的控制决策或监测步进电机运动的状态。
总体而言,PLC控制步进电机的工作原理是将输入信号经过PLC程序处理后生成输出信号,输出信号经过步进电机驱动器转换为步进电机的控制信号,步进电机根据接收到的控制信号执行相应的步进运动,从而实现对步进电机的精确控制。
PLC控制步进电机的工作原理可以更加具体地描述如下:1.从PLC输入模块接收信号:PLC通过输入模块接收来自传感器或开关的信号,如按钮的状态、光电传感器的输出等。
这些输入信号将作为步进电机的控制信号。
2.PLC程序处理输入信号:PLC程序中的逻辑运算、计数器、定时器等功能块将处理输入信号,并根据处理结果生成相应的输出信号,用于步进电机的控制。
PLC实现步进电机正反转和调速控制PLC(可编程逻辑控制器)是一种专门用于工业自动化控制系统的计算机控制设备。
它可以实现对多种设备和机器的控制,包括步进电机。
步进电机是一种通过步进角度来控制转动的电机,其转动可以精确地控制在每个步进角度停留一段时间。
步进电机的正反转和调速控制是实现工业自动化过程中常用的功能,PLC可以很好地实现这些控制。
一、步进电机的正反转控制步进电机的正反转控制是通过控制步进电机的相序来实现的。
步进电机有多种相序方式,常见的包括正向旋转、逆向旋转、双向旋转等。
PLC 可以通过控制步进电机的相序开关来实现步进电机的正反转。
在PLC中,可以使用PLC的输出口来控制步进电机的相序开关。
通过将输出口与步进电机的控制线路连接,可以控制相序开关的状态,从而控制步进电机的正反转。
例如,将PLC的一个输出口连接到步进电机的CW (Clockwise)输入线路,另一个输出口连接到步进电机的CCW(Counter Clockwise)输入线路,可以通过控制这两个输出口的状态来实现步进电机的正反转。
二、步进电机的调速控制步进电机的调速控制是通过控制步进电机的脉冲频率来实现的。
步进电机的转速与脉冲频率成正比,脉冲频率越高,步进电机的转速越快。
因此,通过控制PLC输出口给步进电机发送的脉冲频率,可以实现步进电机的调速控制。
在PLC中,可以使用定时器模块来控制步进电机的脉冲频率。
定时器模块可以通过设定计时器的定时时间和周期,来控制输出口的脉冲频率。
通过控制定时器的定时时间,可以控制步进电机每个步进角度的停留时间,从而控制步进电机的转速。
除了定时器模块,PLC还可以使用计数器模块来实现步进电机的调速控制。
计数器模块可以通过设定计数器的初始值和计数步长,来控制输出口的脉冲频率。
通过控制计数器的初始值和计数步长,可以控制步进电机每个步进角度的停留时间,从而实现步进电机的转速控制。
三、步进电机正反转和调速控制实例以下是一个使用PLC实现步进电机正反转和调速控制的实例。

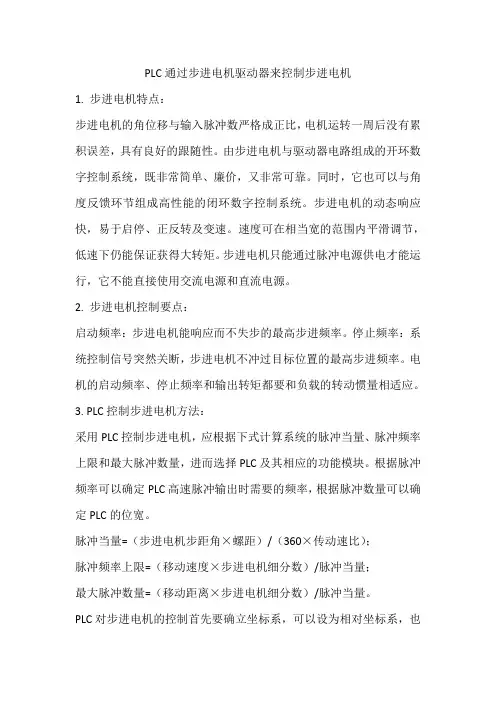

PLC通过步进电机驱动器来控制步进电机1. 步进电机特点:步进电机的角位移与输入脉冲数严格成正比,电机运转一周后没有累积误差,具有良好的跟随性。
由步进电机与驱动器电路组成的开环数字控制系统,既非常简单、廉价,又非常可靠。
同时,它也可以与角度反馈环节组成高性能的闭环数字控制系统。
步进电机的动态响应快,易于启停、正反转及变速。
速度可在相当宽的范围内平滑调节,低速下仍能保证获得大转矩。
步进电机只能通过脉冲电源供电才能运行,它不能直接使用交流电源和直流电源。
2. 步进电机控制要点:启动频率:步进电机能响应而不失步的最高步进频率。
停止频率:系统控制信号突然关断,步进电机不冲过目标位置的最高步进频率。
电机的启动频率、停止频率和输出转矩都要和负载的转动惯量相适应。
3. PLC控制步进电机方法:采用PLC控制步进电机,应根据下式计算系统的脉冲当量、脉冲频率上限和最大脉冲数量,进而选择PLC及其相应的功能模块。
根据脉冲频率可以确定PLC高速脉冲输出时需要的频率,根据脉冲数量可以确定PLC的位宽。
脉冲当量=(步进电机步距角×螺距)/(360×传动速比);脉冲频率上限=(移动速度×步进电机细分数)/脉冲当量;最大脉冲数量=(移动距离×步进电机细分数)/脉冲当量。
PLC对步进电机的控制首先要确立坐标系,可以设为相对坐标系,也可以设为绝对坐标系。
坐标系的设置在DM6629字中,00—03位对应脉冲输出0,04—07位对应脉冲输出1。
设置为0时,为相对坐标系;设置为1时,为绝对坐标系。
采用PLC通过步进驱动器来控制步进电机的运转,从而达到了PLC在步进电动控制中应用更加广泛。
PLC实现步进电机的正反转和调整控制PLC(可编程逻辑控制器)是一种电子设备,用于控制工业自动化系统中的运动和操作。
步进电机是一种常用的驱动器,它的旋转运动是通过一步一步地前进来实现的。
本文将探讨如何使用PLC来实现步进电机的正反转和调整控制。
步进电机的正反转控制是通过改变电机绕组的相序来实现的。
在PLC 中,我们可以使用输出模块来控制电机的相序。
以下是步骤:1.配置PLC硬件:在PLC中插入输出模块,并与电机的各个相连接。
确保正确连接。
2.编程PLC:使用PLC编程软件,编写一个控制程序来实现电机的正反转。
首先,定义输出模块的输出信号来控制电机。
然后使用程序语言来编写逻辑控制指令,根据需要来改变输出信号的状态。
为了实现正反转,需要改变输出信号的相序。
3.实现正反转控制:在编程中,定义一个变量来控制步进电机的运动方向。
当变量为正值时,电机正转;当变量为负值时,电机反转。
根据变量的值来改变输出模块的输出信号,以改变电机的相序。
4.运行程序:将PLC连接到电源,并加载程序到PLC中。
启动PLC,程序将开始运行。
通过改变变量的值,我们可以控制电机的正反转。
除了控制步进电机的正反转,PLC还可以实现步进电机的调整控制。
调整控制是通过改变电机的步距和速度来实现的。
以下是步骤:1.配置PLC硬件:在PLC中插入输出模块,并与电机的各个相连接。
与正反转控制相同,确保正确连接。
2.编程PLC:使用PLC编程软件编写控制程序。
首先,定义输出模块的输出信号来控制电机的相序。
然后,使用程序语言来编写逻辑控制指令,根据需要改变输出信号的状态。
为了实现调整控制,需要改变输出信号的频率和占空比。
3.实现调整控制:在编程中,定义两个变量来控制电机的步距和速度。
步距变量控制电机每一步的距离,速度变量控制电机的旋转速度。
根据变量的值来改变输出模块的输出信号,以改变电机的相序,并控制步距和速度。
4.运行程序:将PLC连接到电源,并加载程序到PLC中。
PLC实现步进电机的正反转及调整控制PLC(可编程逻辑控制器)可以广泛应用于工业自动化控制系统中,包括步进电机的正反转及调整控制。
本文将详细介绍如何使用PLC实现步进电机的正反转及调整控制。
一、步进电机的原理步进电机是一种用电脉冲驱动的电动机,它是按固定顺序将电流导通到电动机的相绕组中,从而使电动机按步进的方式转动。
步进电机有两种基本的工作模式:全步进和半步进。
在全步进模式下,电机每接收到一个脉冲就向前转动一个固定的步距角度。
在半步进模式下,电机接收到一个脉冲时向前转动半个步距角度。
二、PLC实现步进电机的正反转1.硬件连接将PLC的输出端口与步进电机的驱动器相连,将驱动器的控制信号输出口与步进电机相连。
确保电源连接正确,驱动器的供电电压要符合步进电机的额定电压。
2.编写PLC程序使用PLC编程软件编写PLC程序来控制步进电机的正反转。
以下是一个简单的PLC程序示例:```BEGINMOTOR_CONTROL_TRIG:=FALSE;//步进电机控制信号MOTOR_DIRECTION:=FORWARD;//步进电机转动方向,FORWARD表示正转,REVERSE表示反转//步进电机正转控制MOTOR_FORWARD:IF(START_BUTTON=TRUE)THENMOTOR_CONTROL_TRIG:=TRUE;MOTOR_DIRECTION:=FORWARD;END_IF;//步进电机反转控制MOTOR_REVERSE:IF(STOP_BUTTON=TRUE)THENMOTOR_CONTROL_TRIG:=TRUE;MOTOR_DIRECTION:=REVERSE;END_IF;//步进电机停止控制MOTOR_STOP:IF(STOP_BUTTON=TRUE)THENMOTOR_CONTROL_TRIG:=FALSE;END_IF;END```Begitalogic Flowcode是PLC编程软件之一,提供了简单易懂的图形界面来编写PLC程序。
手把手教你PLC 1200控制步进电机1、步进电机硬件接线TB6600 升级版步进驱动器接线:控制信号连接:PUL+:脉冲信号输入正。
PUL-:脉冲信号输入负。
DIR+:电机正、反转控制正。
DIR-:电机正、反转控制负。
ENA+:电机脱机控制正(一般不接)。
ENA-:电机脱机控制负(一般不接)。
电机绕组连接A+:连接电机绕组 A+相。
A-:连接电机绕组 A-相。
B+:连接电机绕组 B+相。
B-:连接电机绕组 B-相。
备注:可以四根线两两短接,短接以后用手转动步进电机有阻力的为一组,另外一个有阻力的为另外一组,只要保证两两为一组即可,谁是 A,谁是 B 不影响,谁是+ 谁是-都没有关系,这样只会影响电机旋转的方向;电源电压连接:VCC:电源正端“+” GND:电源负端“-”细分设置:电流设置:接线图2、步进电机组态调试(1)双击TIA Portal V16软件(2)创建新项目:选择启动——创建新项目——修改项目名称、路径——创建(3)添加新设备:选择设备与网络——添加新设备——控制器——SIMATIC S7-1200——CPU——6ES7 2XX-——选择相应版本——添加(4)出现如下界面,点击步骤2获取按键,选择PG/PC接口类型、接口(接口为电脑的网卡)——点击步骤4开始搜索——出现步骤5 PLC_1——点击步骤6检测按键(5)出现步骤1 PLC界面,点击步骤2属性,修改PLC IP地址——点击步骤5脉冲发生器——选择勾选步骤6、步骤8——在步骤9位置出现脉冲输出Q0.0、方向输出Q0.1(6)在项目左侧,选择步骤1工艺对象—新增对象,步骤2运动控制下轴“TO_Axis_PTO”—点击确定(7)在轴组态常规窗口,脉冲发生器选择步骤5“Pulse_1”,显示步骤6内容(8)在扩展参数部分,电机每转脉冲数400(根据步进电机驱动器1.2.3位拨码开关的设置确定),电机每转的负载位移2mm(根据步进电机丝杠导程确定)(9)在位置限制部分,选择步骤8启用硬件限位开关,硬件下限位I0.2高电平、硬件上限位I0.4高电平(上下硬件限位根据实际PLC接线确定),步骤11速度限值的单位选择mm/S,显示步骤12内容(10)在回原点部分,步骤13归位开关选择I0.3高电平(根据PLC 硬件接线确定),选择步骤14“允许硬限位开关处自动反转”,步骤15修改接近速度、回原点速度5mm/S,然后在步骤16位置显示所有参数设置成功(11)选择步骤1 PLC,右键编译—硬件(完全重建),点击步骤4下载—步骤5装载—完成(12)选择步骤6调试,点击激活—启用,根据步骤9点动、定位、回原点命令进行步骤10调试3、步进电机程序设计(1)新建程序数据块和变量,添加以下变量(2)双击主函数main,插入控制指令。
PLC控制步进电机的应用案例PLC(可编程逻辑控制器)是一种专门用于工业自动化控制的电子设备。
步进电机是一种适用于许多工业应用的电动执行器。
它们的高精度、高可靠性和低成本使其成为PLC控制的理想选择。
以下是几个PLC控制步进电机的应用案例:1.机械加工在机械加工领域,步进电机经常用于驱动各种类型的机床,如铣床、车床和钻床。
通过PLC控制,可以根据设定的切削参数和工件要求来精确控制步进电机的转速和位置。
这种控制可确保机床的精度和稳定性,并实现自动化的加工过程。
2.包装和印刷包装和印刷设备通常需要高精度和高速度的运动控制。
步进电机可以接入PLC系统,通过控制电机的步进角和转速来实现准确的定位和运动。
这样可以确保包装和印刷设备的工作过程高效、准确且可靠。
3.自动化仓储系统在自动化仓储系统中,步进电机被广泛应用于各种类型的输送带、堆垛机和拆堆机。
通过PLC控制,可以精确控制步进电机的动作,如启动、停止、定位和速度调整,以实现自动化的物料搬运和仓储流程。
4.机器人工业步进电机与PLC结合可用于机器人工业中的各种关节控制。
机器人的关节通常由步进电机驱动,PLC控制电机的旋转角度和速度,从而实现机器人的精确定位和运动轨迹。
这种控制方法提供了更高的精度和可靠性,使机器人能够执行更复杂的任务。
5.自动化化工过程在化工工业中,PLC控制步进电机可以用于自动化的流体控制和精确的化学物料分配。
例如,在液体流体控制过程中,步进电机可以驱动阀门来控制流量和压力。
通过PLC控制,可以根据需要调整电机的转速和位置,以实现精确的流体控制。
总结起来,PLC控制步进电机的应用案例非常广泛,涵盖了机械加工、包装和印刷、自动化仓储系统、机器人工业以及化工过程等多个领域。
这些应用案例充分体现了PLC控制步进电机在工业自动化中的重要性和价值。
PLC控制步进电机应用实例基于PLC的步进电机运动控制一、步进电机工作原理1. 步进电机简介步进电机是一种将电脉冲转化为角位移的执行机构。
通俗一点讲:当步进驱动器接收到一个脉冲信号,它就驱动步进电机按设定的方向转动一个固定的角度(及步进角)。
可以通过控制脉冲个数来控制角位移量,从而达到准确定位的目的;也可以通过控制脉冲频率来控制电机转动的速度和加速度,从而达到调速的目的。
在非超载的情况下,电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数,而不受负载变化的影响,即给电机加一个脉冲信号,电机则转过一个步距角。
这一线性关系的存在,加上步进电机只有周期性的误差而无累积误差等特点。
使得在速度、位置等控制领域用步进电机来控制变的非常的简单2. 步进电机的运转原理及结构电机转子均匀分布着很多小齿,定子齿有三个励磁绕阻,其几何轴线依次分别与转子齿轴线错开。
0、1/3て、2/3て,即A与齿1相对齐,B与齿2向右错开1/3て,C与齿3向右错开2/3て,A‘与齿5相对齐,(A‘就是A,齿5就是齿1)3. 旋转如A相通电,B,C相不通电时,由于磁场作用,齿1与A对齐,(转子不受任何力,以下均同)。
如B相通电,A,C相不通电时,齿2应与B对齐,此时转子向右移过1/3て,此时齿3与C偏移为1/3て,齿4与A偏移(て-1/3て)=2/3て。
如C相通电,A,B相不通电,齿3应与C对齐,此时转子又向右移过1/3て,此时齿4与A偏移为1/3て对齐。
如A相通电,B,C相不通电,齿4与A对齐,转子又向右移过1/3て这样经过A、B、C、A分别通电状态,齿4(即齿1前一齿)移到A相,电机转子向右转过一个齿距,如果不断地按A,B,C,A……通电,电机就每步(每脉冲)1/3て,向右旋转。
如按A,C,B,A……通电,电机就反转。
由此可见:电机的位置和速度由导电次数(脉冲数)和频率成一一对应关系。
而方向由导电顺序决定。
步进电机的静态指标术语拍数:完成一个磁场周期性变化所需脉冲数或导电状态用n表示,或指电机转过一个齿距角所需脉冲数,以四相电机为例,有四相四拍运行方式即AB-BC-CD-DA-AB,四相八拍运行方式即 A-AB-B-BC-C-CD-D-DA-A. 步距角:对应一个脉冲信号,电机转子转过的角位移用θ表示。
PLC控制步进电机实验报告一、实验目的:1.掌握PLC控制步进电机的原理和工作方式;2.学习使用PLC编程软件进行步进电机的控制编程;3.实践在PLC控制下实现步进电机正反转、加速、减速等功能。
二、实验原理:步进电机是一种电动机,能够通过信号脉冲控制进行旋转或停止。
PLC(Programmable Logic Controller, 可编程逻辑控制器)是一种集成电路,可用于控制自动化设备。
步进电机与PLC结合,可以实现自动化控制。
步进电机有两种控制方式:全步进和半步进。
全步进是指每个步进电机脉冲所旋转的角度为共1.8度,而半步进则是每个脉冲旋转0.9度。
在实验中,我们将使用全步进模式。
PLC通过发送不同的信号脉冲给步进电机的驱动器,从而控制步进电机的旋转方向和速度。
通过编程软件编写控制程序,在PLC中设定参数(如脉冲数、速度等),然后发送信号脉冲给步进电机,通过控制脉冲数和频率来控制步进电机的旋转。
三、实验步骤:1.连接PLC和步进电机:将PLC和步进电机的驱动器通过电缆进行连接,并确保连接正确无误。
2.打开PLC编程软件:在电脑上打开PLC编程软件,创建一个新的程序。
3.编写控制程序:在编程软件中,根据实验需求编写步进电机的控制程序。
包括设定脉冲数、速度等参数,并设置旋转方向和速度的输出信号。
5.运行实验:按下PLC的运行按钮,通过编程软件发送信号脉冲给步进电机,观察步进电机是否按照设定的参数进行旋转。
四、实验结果和分析:在实验中,我们成功地使用PLC控制步进电机进行了旋转控制。
通过编写控制程序,我们设定了步进电机的脉冲数、速度和旋转方向等参数,并通过发送信号脉冲给步进电机的驱动器,实现了步进电机的自动控制。
通过实验观察和数据记录,我们可以发现,参数设置的不同会对步进电机的运动产生不同的影响。
例如,增加脉冲数可以使步进电机旋转更多的角度,而增加速度可以使步进电机旋转更快。
在实验中,我们还可以进一步尝试不同的控制程序,实现步进电机的其他功能,如加速、减速等。
