防爆等级划分-电磁阀、电气、仪表

电磁阀隔爆要求全文共四篇示例，供读者参考第一篇示例：电磁阀是一种常用于工业控制系统中的重要元件，其作用是控制流体介质的流动方向、流量和压力。

在某些危险环境中，如易燃气体或粉尘环境中，电磁阀需要具备防爆功能，以确保设备和人员的安全。

对于电磁阀的防爆要求非常重要。

电磁阀的防爆要求主要包括以下几个方面：1. 防爆等级：电磁阀的防爆等级是衡量其防爆能力的重要标准之一。

常见的防爆等级有Exd、Exe、Exn等级，分别代表不同程度的防爆能力。

选择合适的防爆等级可根据具体的工作环境和要求来确定。

2. 防爆方式：电磁阀的防爆方式有多种，常见的有隔爆型和隔爆型。

隔爆型电磁阀是在内部空间和外部空间之间设置阻隔装置，有效阻止火花或高温气体的传播，从而避免爆炸发生。

隔爆型电磁阀则是将内部电路和外部环境完全隔离，采用特殊的设计和材料来实现防爆功能。

3. 防爆材料：电磁阀的外壳和内部零部件需要选择防爆材料，如防爆合金、阻燃塑料等，以确保在危险环境中不会引发火灾或爆炸。

电磁阀的密封件和连接件也需要采用耐高温、耐腐蚀的防爆材料，以保证其密封性和安全性。

4. 防爆标识：防爆电磁阀需要在外壳上标注清晰的防爆标识，包括防爆等级、防爆方式等信息。

这不仅是为了符合相关的法规和标准要求，也是为了提醒使用者在危险环境中正确使用电磁阀，从而降低事故的发生率。

电磁阀的防爆要求是保证其在危险环境中安全可靠运行的关键因素。

只有满足相关的防爆标准和要求，才能有效防止火灾和爆炸的发生，保护设备和人员的安全。

在选择和使用电磁阀时，应该充分了解其防爆性能和特点，确保其符合实际的工作环境和安全要求。

第二篇示例：电磁阀是一种常用的控制元件，广泛应用于各种工业领域中。

在某些特殊环境下，电磁阀需要具备防爆性能，以确保设备和人员的安全。

电磁阀的防爆性能成为了一个非常重要的设计要求。

本文将从电磁阀的防爆性能要求、防爆等级、防爆方式以及应用注意事项等方面进行探讨，以帮助读者更好地了解电磁阀的隔爆要求。

电气设备防爆等级和防护等级防爆:在危险区域使用电气设备的等级。

防护:防水防尘第,(,(,条爆炸性气体混合物应按引燃温度分组，并应符合表,(,(,的规定。

一、防爆:仪表的防爆标志 Ex(ia)?C T6 的含义 :标志内容符号含义防爆声明 Ex 符合某种防爆标准，如我国的国家标准防爆方式 ia 采用 ia 级本质安全防爆方法，可安装在 0 区气体类别 ?C 被答应涉及?C 类爆炸性气体温度组别 T6 仪表表面温度不超过 85?I.E.C.: 国际电工技术委员会(Internaional Electrotechnical Commission) N.E.C.: 美国电气规程(National Electrical Code, U.S.A.))2、电气元件防爆分类 1、一般保护 EN50.0142、浸油保护 0 EN50.0153、充压保护设施 p EN50.0164、加充粉末 q EN50.0175、阻燃壳体 d EN50.0186、提高安全系数 e EN50.0197、本安保护 i EN50.01208、气密保护 h 未统一9、压力花保护 n 未统一10、非凡措施 s 未统一二、仪表壳体防护等级的划分作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。

IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表示。

例如:本安型仪表测量电路板不应从其壳体中取出，否则会违反IP40所提出的最低要求。

保护等级由两位数字组成，在其前加上IP字样。

GB4942.1-85《电机外壳防护分级》;IEC34-5第一种防护:防止人体触及或接近壳内带电部分和触及壳内转动部件(光滑的旋转轴和类似部件除外)，以及防止固体异物进入电机。

第二种防护:防止由于电机进水而引起的有害影响。

代号IP xx，含义见下表。

第一位表征数字第一位表征数字防护等级简述含义0 无防护电机无专门防护1 防护大于50mm固体电机能防止大面积的人体(如手)偶然或意外地触及或接近壳内带电或转动部件(但不能防止故意接触)能防止直径大于50mm的固体异物进入壳体 2 防护大于12mm固体电机能防止手指或长度不超过80mm的类似物体触及或接近壳内带电或转动部件能防止直径大于12mm的固体异物进入壳体 3 防护大于2.5mm固体电机能防止直径大于2.5mm的工具或导线触及或接近壳内带电或转动部件能防止直径大于2.5mm的固体异物进入壳体 4 防护大于1mm固体电机能防止直径或厚度大于1mm的导线或片条触及或接近壳内带电或转动部件能防止直径大于1mm的固体异物进入壳体 5 防尘电机能防止触及或接近壳内带电或转动部件进尘量不足以影响电机的正常运行第二位表征数字第二位表征数字防护等级简述含义0 无防护电机无专门防护1 防滴电机垂直滴水应无有害影响2 15?防滴电机当电机从正常位置向任何方向倾斜15?以内任一角度时，垂直滴水应无有害影响3 防淋水电机与垂直线成60?角范围内的淋水无有害影响4 防溅水电机承受任何方向的溅水无有害影响5 防**电机承受任何方向的**无有害影响6 防海浪电机承受猛烈的海浪冲击或强烈**时，电机的进水量应不达到有害的程度 7 防浸水电机当电机浸如规定压力的水中经规定的时间后，电机的进水量应不达到有害的程度 8 潜水电机电机在制造厂规定的条件下能长期潜水。

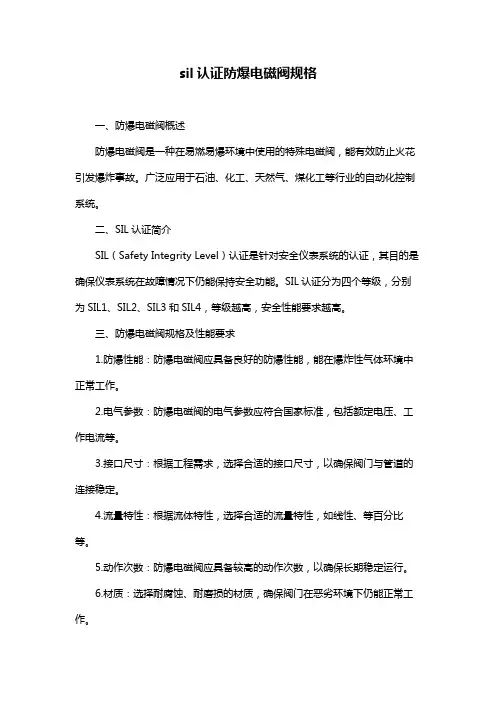

sil认证防爆电磁阀规格
一、防爆电磁阀概述
防爆电磁阀是一种在易燃易爆环境中使用的特殊电磁阀，能有效防止火花引发爆炸事故。

广泛应用于石油、化工、天然气、煤化工等行业的自动化控制系统。

二、SIL认证简介
SIL（Safety Integrity Level）认证是针对安全仪表系统的认证，其目的是确保仪表系统在故障情况下仍能保持安全功能。

SIL认证分为四个等级，分别为SIL1、SIL2、SIL3和SIL4，等级越高，安全性能要求越高。

三、防爆电磁阀规格及性能要求
1.防爆性能：防爆电磁阀应具备良好的防爆性能，能在爆炸性气体环境中正常工作。

2.电气参数：防爆电磁阀的电气参数应符合国家标准，包括额定电压、工作电流等。

3.接口尺寸：根据工程需求，选择合适的接口尺寸，以确保阀门与管道的连接稳定。

4.流量特性：根据流体特性，选择合适的流量特性，如线性、等百分比等。

5.动作次数：防爆电磁阀应具备较高的动作次数，以确保长期稳定运行。

6.材质：选择耐腐蚀、耐磨损的材质，确保阀门在恶劣环境下仍能正常工作。

四、应用场景及选型建议
1.应用场景：防爆电磁阀适用于易燃易爆环境、有毒有害介质、高压流体等场景。

2.选型建议：根据实际工况，选择合适的防爆电磁阀，如介质类型、压力范围、动作次数等。

五、总结
防爆电磁阀在易燃易爆环境中具有重要作用，为确保其安全性能，应选择经过SIL认证的产品。

在选型过程中，要充分考虑工况要求，确保阀门在恶劣环境下稳定运行。

脉冲电磁阀防爆等级标准脉冲电磁阀是一种常用于工业自动化控制系统中的电磁阀，其主要作用是控制气体或液体的流动。

但由于工业环境复杂，可能会存在一些易燃易爆的气体或液体，所以要求脉冲电磁阀具备防爆功能，以确保工作安全可靠。

本文主要介绍脉冲电磁阀的防爆等级标准。

一、什么是防爆等级？防爆等级（Explosion-proof Rating）是对防爆电气设备的爆炸危险区域分类标准，它是根据国际电气技术委员会（IEC）和欧洲防爆电气协会（ATEX）相关标准开发的。

防爆等级一般分为7个，从高到低依次为：Ex ia（最高）、Ex d、Ex p、Ex m、Ex e、Ex n、Ex o（最低）。

Ex ia是指内在安全型，只能在防护外壳的一侧发生火花或起火，不会产生足以引燃周围气体或液体的能量。

而Ex o是指用于非爆炸危险场所的电气设备。

1. 国内标准中国的脉冲电磁阀防爆标准主要有GB3836.1-2010《电气设备用于爆炸性气体环境第1部分：一般要求》和GB3836.2-2010《电气设备用于爆炸性气体环境第2部分：防爆型“d”》。

这两个标准都对防爆电气设备的设计和制造进行了规范。

国际上，脉冲电磁阀的防爆等级标准主要有IEC 60079-0、IEC 60079-1和IEC60079-11等。

IEC 60079-0是防爆电气设备的通用规范；IEC 60079-1是涉及到爆炸性气体环境的设备标准；IEC 60079-11是用于灰尘爆炸环境的设备标准。

这些国际标准大多数都是根据欧盟的欧洲防爆电气协会（ATEX）标准进行制订的。

脉冲电磁阀的防爆等级是根据工作环境的危险等级和爆炸特性来进行分类的。

在中国，一般将爆炸性气体分为4个等级：I级、II级、III级和IV级。

I级是指甲烷、乙烷、丙烷等天然气，II级是指乙炔、氢气、乙醇等工业气体，III级是指焦油、石油、沥青等液体中产生的气体，IV级是指粉尘等非气态工质。

根据不同的爆炸等级和危险性质，脉冲电磁阀的防爆等级也有所不同。

目录1.1防爆电器设备分为二类：I类煤矿井下用电气设备II类除矿井以外的场合使用的电气设备22.名词术语22.1隔爆型电气设备22.2增安型电气设备23．防爆原理34．粉尘防爆电气设备的类别、温度组别34.1粉尘防爆温度组别34.2粉尘防爆电气设备外壳的分类34.3爆炸性粉尘环境分为2个危险区：35．粉尘防爆电气设备3中华人民共和国国家标准5第三章爆炸性粉尘环境14防爆电气设备的类别、级别与温度组别1.1防爆电器设备分为二类：I类煤矿井下用电气设备II类除矿井以外的场合使用的电气设备.1.2II类电气设备，按其适用于爆炸性气体混合物最大试验安全间隙或最小点燃电流比，分为A，B，C三级：并按其最高表面温度分为T1-T6六组。

1.5爆炸性气体环境危险区域的划分(1)0区：连续出现或长期出现爆炸性气体混合物的环境。

(2)1区：在正常运行时可能出现爆炸性气体混合物的环境。

(3)2区：在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也仅是短时存在的爆炸性气体混合物的环境。

注：正常运行是指正常的开车、运转、停车，易燃物质产品的装卸、密闭容器盖的开闭、安全阀、排入阀以及所有工厂设备都在其设计参数范围内工作的状态。

2.名词术语2.1隔爆型电气设备具有能承受内部爆炸性气体混合物的爆炸压力,并阻止内部的爆炸向外壳周围爆炸性混合物传播的电气设备外壳的电气设备，其标志为。

2.2增安型电气设备在正常运行条件下不会产生电弧、火花或可能点燃爆炸性混合物的高温结构上，采取措施提高安全裕度，以避免在正常和认可的过载条件下出现的这些现象的电气设备，其标志为。

3．防爆原理电气设备引燃性气体混合物有两方面原因：一个是电气设备产生的火花、电弧、另一个是电气设备表面（即是可燃性气体混合物相接触的表面）发热。

对于设备在正常运行时能产生电弧、火花的部件入在隔爆外壳内、或采取浇封型、充砂型、充油型或正压开支等其它防爆型式等就可达到防爆目的。

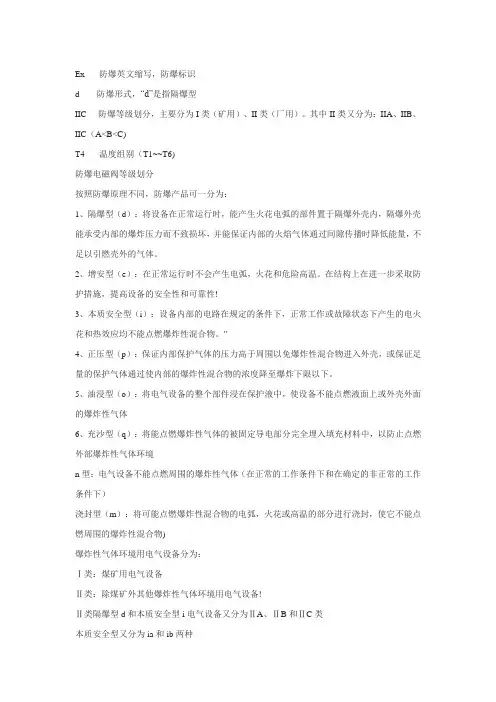

Ex-----防爆英文缩写，防爆标识d------防爆形式，“d”是指隔爆型IIC----防爆等级划分，主要分为I类（矿用）、II类（厂用）。

其中II类又分为：IIA、IIB、IIC（A<B<C)T4-----温度组别（T1~~T6)防爆电磁阀等级划分按照防爆原理不同，防爆产品可一分为：1、隔爆型（d）：将设备在正常运行时，能产生火花电弧的部件置于隔爆外壳内，隔爆外壳能承受内部的爆炸压力而不致损坏，并能保证内部的火焰气体通过间隙传播时降低能量，不足以引燃壳外的气体。

2、增安型（e）：在正常运行时不会产生电弧，火花和危险高温。

在结构上在进一步采取防护措施，提高设备的安全性和可靠性!3、本质安全型（i）：设备内部的电路在规定的条件下，正常工作或故障状态下产生的电火花和热效应均不能点燃爆炸性混合物。

"4、正压型（p）：保证内部保护气体的压力高于周围以免爆炸性混合物进入外壳，或保证足量的保护气体通过使内部的爆炸性混合物的浓度降至爆炸下限以下。

5、油浸型（o）：将电气设备的整个部件浸在保护液中，使设备不能点燃液面上或外壳外面的爆炸性气体6、充沙型（q）：将能点燃爆炸性气体的被固定导电部分完全埋入填充材料中，以防止点燃外部爆炸性气体环境n型：电气设备不能点燃周围的爆炸性气体（在正常的工作条件下和在确定的非正常的工作条件下）浇封型（m）：将可能点燃爆炸性混合物的电弧，火花或高温的部分进行浇封，使它不能点燃周围的爆炸性混合物)爆炸性气体环境用电气设备分为：Ⅰ类：煤矿用电气设备Ⅱ类：除煤矿外其他爆炸性气体环境用电气设备!Ⅱ类隔爆型d和本质安全型i电气设备又分为ⅡA、ⅡB和ⅡC类本质安全型又分为ia和ib两种温度组别按照最高表面温度不同进行分组；T1:450 T2:300 T3:200 T4:135 T5:100 T6:? 例如：EXiaⅡCT6 EX-防爆标志ia-本质安全型a类ⅡC类设备温度组别为：T6。
