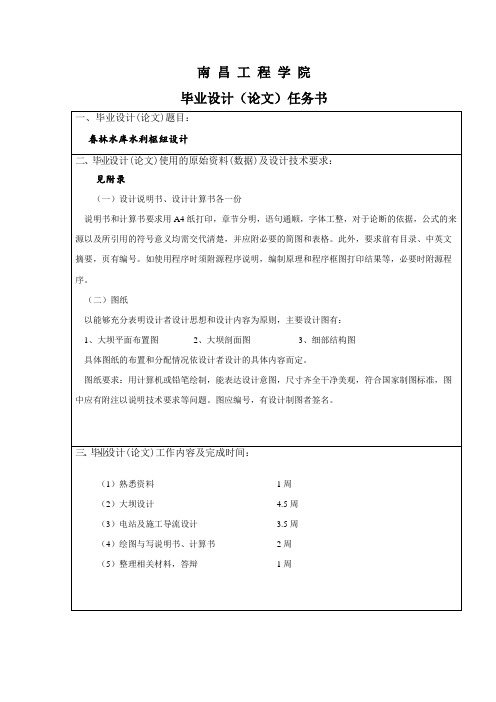

南昌工程学院毕业设计（论文）任务书水利与生态工程系水工本科专业班学生：日期：自 2015 年月日至 2015 年月日指导教师：张洁助理指导教师(并指出所负责的部分)：教研室：水工教研室教研室主任：蔡高堂附录：基本资料1.工程概况林梦江是我国大河流之一，其干流全长700公里，流域面积17400平方公里，上游95%为是山地，河床狭窄，水流湍急；中游大部分为丘陵地带，河床较宽；下游两岸为冲积平原，人口最密，农产丰富，为重要的农业区域，且有一个中等工业城市，但下游河床淤高，主要靠堤防水，挡水，每当汛期，常受洪水威胁。
林梦江流域内的物产以农业为主，有稻谷、小麦、棉花、玉米、甘薯等，矿产较少，燃料很缺乏。
楚天河是林梦江的重要支流，流经林梦江的上下游地带，全长250公里，平均坡降为0.0009，流域的面积为7200平方公里，河道两岸为山地丘陵，河道狭窄，水流湍急，能量蕴藏甚大，但洪水涨落迅速，对林梦江中下游的防洪相当不利。
楚天河开发计划是配合林梦江而制定的，为减轻楚天河洪水对林梦江中下游农田的威胁，且开发楚天河能够供应林梦江中下游工农业日益增长的动力需要，拟在楚天河和林梦江汇流处兴建水利枢纽，本枢纽的防洪任务为：要求设计洪水时，下泄流量不大于2000立米/秒，校核洪水时不大于2500立米/秒。
枢纽的装机容量为72000千瓦，为适应今后国家建设事业的要求，枢纽建成后，应能维持80吨船只的通行。
2.坝址概况2.1 坝址地形在本坝址地区，河床狭窄，仅一百多米宽，但随着高程之增高两岸便趋于平坦，两岸高度在200米以上，海拔高程在400米以上，在坝址处右岸较左岸为陡，右岸平均坡度为0.5左右，右岸为0.4左右，在坝址位于河弯的下游，在坝址上游十余公里有开阔地带，为形成水库的良好条件。
2.2 坝址地质该区地质构造简单，主要岩层为黑色硅质页岩和燧石，上有3～9米左右的覆盖层，系河沙卵石，近风化泥土层及崩石，其岩层性质为：黑色硅质页岩：属沉积岩，为硅质胶结物之页岩，根据勘测结果，该岩层性坚硬致密，仅岩石上层10～18米深度存在有裂隙和节理，不很严重，但需加以处理。
H江水利枢纽工程毕业设计任务书（重点泄水闸设计）( 水利水电工程专业函授生用）农田水利河海大学水电学院目录第一部分总则一、设计目的及要求 (2)二、设计方法 (2)第二部分设计任务一、泄水闸的工程设计 (2)二、连接建筑物的设计 (3)三、设计内容和时间安排 (3)四、设计成果要求 (4)第三部分枢纽设计资料一、兴建缘由和效益 (4)二、工程等级及设计标准 (5)三、枢纽地形、地质及当地材料 (5)四、基本资料 (6)五、建筑物的设计参数 (6)六、附图 (8)七、参考文献 (8)第一部分总则一、设计目的及要求1. 巩固和加深学生的基本理论和专业知识通过实际的枢纽工程总体布置和主要建筑物（泄水闸）设计，使学生掌握枢纽布置的原则；泄水建筑物的结构选型、尺寸拟定、工作条件、作用荷载及设计依据、内容、方法、步骤等。
从而达到较全面、系统地巩固、充实。
提高所学的基础理论和专业知识。
2. 培养学生独立工作、解决实际问题的能力学生在全面了解设计任务和熟悉给定资料的基础上，学会查找规范、手册、技术文献等参考资料集前人经验，结合工程实际，在教师指导下，独立进行工程设计。
3. 训练学生的基本技能基本技能是指工程计算、编制微机电算程序、绘图和说明书的文字表达能力等。
4. 培养学生认真负责、实事求是和刻苦钻研的工作作风二、设计方法1. 由于设计时间短、任务紧，应尽量避免重做或返工。
但必需认识到，设计工作是逐步深入的。
因此某些重做是正常的甚至是必要的。
2. 每个阶段设计中，趁进入角色之机，应及时收集资料，草写阶段设计说明并备全草图，这样既可及时校对、发现错误，尤为最后的文字成果整理提供了素材。
3. 在学生与教师研讨问题时，学生应在充分钻研的基础上，先提出自己的看法和意见，不能请老师代做和决断。
教师只向学生提出启发性的意见。
解决问题的途径和工作方向、建议等。
在采纳教师建议时，也必须自我消化、理解，但不强求一定纳用。
在设计过程中，提倡开拓精神，鼓励提出新的方案或见解，同时也要遵循严肃认真的科学态度。
目录1 综合说明 (3)1.1工程概况 (3)1.2设计依据 (3)1.3毕业设计成果（泄水闸） (4)2 水文 (8)2.1流域概况 (8)2.2气象 (8)2.3洪水 (8)3 工程地形、地质 (9)3.1闸址地形 (9)3.2闸址地质 (9)3.3当地建筑材料 (9)3.4地震烈度 (9)4 工程布置及建筑物 (10)4.1设计依据 (10)4.1.1 工程等级及建筑物级别 (10)4.1.2 设计基本资料 (10)4.2工程总体布置 (11)4.2.1 船闸的布置 (12)4.2.2 水电站的布置 (12)4.2.3 泄水闸的布置 (12)4.3主要建筑物（泄水闸） (13)4.3.1闸孔设计 (13)4.3.2 消能防冲设计 (15)4.3.3 防渗排水设计 (19)4.3.4 闸室的布置 (22)4.3.5 闸室稳定计算 (25)4.3.6 闸室底板结构计算 (28)4.3.7 两岸连接建筑物设计 (32)附图：图01 枢纽平面布置图图02 水闸平面图及剖面图图03 水闸上游立视图图04 水闸底板配筋图图05 上下游翼墙剖面图1 综合说明1.1 工程概况函江位于我国华东地区。
流向自东向西北，全长375km，流域面积176 万km2，是鄱阳湖水系的重要支流，也是长江水系水路运输网的组成部分。
该流域气候温和，水量充沛，水面平缓，含砂量小，对充分开发这一地区的航运具有天然的优越条件。
流域内有耕地700多万亩，矿藏资源十分丰富，工矿企业较发达，有国家最大的有色金属冶炼工程铜基地及腹地内的建材轻工。
原材料及销售地大部分在长江流域各省、市地区，利用水运的条件十分优越。
流域梯级开发后，将建成一条长340km通航千吨级驳船的航道和另一条长50km 通航300吨级驳船的航道，并与长江、淮河水系相互贯通形成一个江河直达的上游水路运输网。
同时也为沿江各县市扩大直流灌溉创造有利条件。
对促进沿河地区的工农业发展具有重要的作用，社会和经济效益十分显著。
毕业设计（论文）任务书专业：水利水电工程专业学号： 1442001212790姓名：郑翔飞指导教师：向宏安一、题目：建始县四十二坝水库防洪工程泄水闸设计方案二、主要任务与目标：设计的地段位于湖北省建始县四十二坝水库管养所。
流向自东向西北，全长375km，流域面积176 万km2。
是建始县境内重要水利水电枢纽。
该流域气候温和，水量充沛，水面平缓，含砂量小，对充分开发这一地区的航运具有天然的优越条件。
流域内有耕地700多万亩，矿藏资源十分丰富，工矿企业较发达，有国家最大的有色金属冶炼工程铜基地及腹地内的建材轻工。
原材料及销售地大部分在长江流域各省、市地区，利用水运的条件十分优越。
河道径流主要以降水补给为主，属混合补给型河流，多年平均流量10.2m3/s，年径流量为3.2×108m3。
设计基本资料河道治理工程位于县内，上游段起自于山水库下游尾水处，下游终止于村附近，河道总长度11.0km，由于受洪水常年冲刷河谷极不规则，宽窄不一，河道宽度80～300m，天然比降为1/190～1/300。
本次河道综合整治工程设计主要内容为市中心段左右岸共 3.1km河堤，即上游约730m至农场引水口处，其中左岸已建防洪堤长1029.1m （Z 0+528.7～Z 1+557.8），拆除无埋深防洪堤208.1m（Z 0+528.7～Z 0+736.8），新建防洪堤长736.8m（Z 0+000～Z 0+736.8），总长1557.8m；右岸已建防洪堤长1093.6m（Y 0+437.2～Y 1+530.8），新建防洪堤长437.2m（Y 0+000～Y 0+437.2），总长1530.8m。
另外，在平原村附近冲掏很严重急需防洪治理的1000m河岸。
在河道两岸防洪堤与滨河东、西路之间进行园林景观设计。
为全县各族人民提供良好的居住环境，在县中心段河道设置两座挡水建筑物，梯级挡水建筑物将使区段长年形成水面，夏季水面绿波荡漾，配以水上游乐项目，将成为市民休闲娱乐的好去处。
分类号__课题编号_ __水利水电工程专业毕业设计任务书、指导书课题：某水电站拦河坝工程设计（水工建筑物设计和施工组织设计）指导教师：水利工程系水资源教研室2012年 12月目录第一部分：毕业设计任务书 (1)一、毕业设计目的及要求 (1)二、毕业设计的课题 (1)三、毕业设计任务 (1)四、毕业设计提交成果要求 (2)五、毕业设计时间安排 (4)六、成绩评定办法及标准 (4)附：某电站基本情况 (7)第二部分：毕业设计指导书 (15)一、水工建筑物设计 (15)二、施工导流设计 (21)三、施工组织设计 (21)四、工程概算 (21)第一部分：毕业设计任务书毕业设计课题：水工建筑物设计及施工组织设计专题一、毕业设计目的及要求毕业设计是水利水电工程管理专业的一个重要实践教学环节，是理论应用到实践的必经之路。
毕业设计的目的是要求学生综合运用所学课程的知识，解决水利水电枢纽工程设计的实际问题，系统地巩固基本理论和专业知识，培养分析和解决实际问题的独立工作能力。
提高计算、绘图、查找和使用资料、使用各种设计有关书籍、手册、编写技术文件的基本技能；培养严谨负责，正确的设计思想，实事求是的作风，为毕业设计后从事实际工作打下一定的基础。
毕业设计本着全面掌握，重点深入的原则，要求每位学生了解小型水电站工程枢纽初步设计的整个过程，重点掌握局部水工建筑物的施工设计，并进行概算和施工组织设计。
要求学生认真、刻苦、独立地完成规定的设计内容。
二、毕业设计的课题课题名称：某水电站的水工建筑物设计及施工组织设计三、毕业设计任务（一）水工建筑物设计：1、设计标准选择和工程总体布置：根据工程规模拟定工程设计等别和主要水工建筑物级别，根据确定的水能开发方式进行主要水工建筑物的总体布置。
2、拦河坝设计：大坝设计包括坝型比较选择，坝轴线选择，非溢流坝剖面设计和溢流坝剖面、尺寸拟定，消能设计，稳定计算（施工完建期，正常蓄水位，设计洪水位和校核洪水位情况）和应力分析计算。
新疆农业大学毕业设计（论文）任务书专业一、毕业设计（论文）题目“A”河水利枢纽工程——混凝土重力坝方案发电引水隧洞设计二、毕业设计（论文）应阅读或翻译的文献、资料[1]混凝土重力坝设计规范（DL 5108—1999）[S].[2]溢洪道设计规范（SL 253—2000）[S].[3]水工隧洞设计规范（SL 279—2002）[S].[4]水利水电工程等级划分及洪水标准（SL 252—2000）[S].[5]水利水电工程初步设计报告编制规程（DL 5021—93）[S].[6]水利水电工程制图标准（SL 73—95）[S].[7]水力发电工程CAD制图技术规定（DL/T 5127—2001）[S].[8]水利水电工程围堰设计导则（DL/T 5087—1999）[S].[9]水工建筑物抗震设计规范（DL/T 5073—2000）[S].[10]水工建筑物荷载设计规范（DL/T 5077—1997）[S].[11]水利水电工程量计算规定（DL/T 5088—1999）[S].[12]水利工程水利计算规范（SL 104—95）[S].[13]水利水电工程施工导流设计导则（DL/T 5114—2000）[S].[14]水工混凝土施工规范（DL/T 5144—2001）[S].[15]华东水利学院. 水工设计手册（第二卷：地质、水文建筑材料）[M]. 北京：水利电力出版社，1984年.[16]华东水利学院. 水工设计手册（第八卷：灌区建筑物）[M]. 北京：水利电力出版社，1984年.[17]陈宝华，张世儒. 水闸[M]. 北京：中国水利电力出版社，2003年.[18]谈松曦. 水闸设计[M]. 北京：水利电力出版社，1986年.[19]张光斗，王光纶. 水工建筑物[M]. 北京：水利电力出版社，1992年.[20]王世夏. 水工设计的理论和方法[M]. 北京：中国水利电力出版社，2000年.[21]辽宁省水利勘测设计院. 中小型水库设计[M]. 1975年.[22]武汉水力电力学院水力学教研室. 水力计算手册[M]. 北京：水利出版社，1980年.[23]索丽生，任旭华，胡明. 水利水电工程专业毕业设计指南[M]. 北京：中国水利电力出版社，2001年.[24]吴媚玲. 水工设计图集[Z]. 北京：中国水利电力出版社，1995年.[25]水利工程设计概（估）算编制规定. 水总[2002]116号文.[26]水利水电工程设计概（估）预算编制规定. 新水建管[2005]108号文.三、毕业设计（论文）要点1.在给定正常高水位的条件下，按拟定的调洪方式进行调洪演算，以确定防洪库容、设计洪水位、校核洪水位及相应的下泄流量，为决定大坝高度和下游消能防冲措施提供设计依据。
