1.电流互感器运行声音异常：
1) 电流互感器在运行中发生声音异常的原因有：
①铁芯松动，发出不随一次负荷变化的“嗡嗡”声；此外半导体漆涂刷的不均钥
成内部电晕以及夹铁螺钉松动等也会使电流互感器产生较大声响。
②某些离开叠层的硅钢片，在空载或轻负荷时，会有一定的“嗡嗡”声。
③二次回路开路。
2) 电流互感器运行声音异常的处理：
①在运行中，若发现电流互感器有异常声音，可从声响、表计指示及保护异常倒等情况判断是否二次回路开路；若是，则可按二次回路开路的处理方法进行处理。
②若不属于二次回路开路故障，而是本体故障，应转移负荷并申请停电处理。
③若声音异常较轻，可不立即停电；但必须加强监视，同时向上级调度及主管汇报，安排停电处理。
2.电流互感器过负荷及处理
电流互感器不允许长时间过负荷运行。
电流互感器过负荷一方面可使铁芯磁通密度到饱和或过饱和，使电流互感器误差增大，测量不准确，不容易掌握实际负荷；另一方由于磁通增大，使铁芯和二次绕组过热、绝缘老化快甚至出现损坏等情况。
当发现电流互感器过负荷时，应立即向调度汇报，设法转移负荷或减负荷。
3.内部故障的处理
1) 隔离故障电流互感器。
2) 隔离故障电流互感器，在未停电之前，禁止在故障的电流互感器二次回路工作。
3) 故障的电流互感器停电后，应将该电流互感器的二次侧所接保护及自动装停用。
4) 电流互感器着火，切断电源后，用干粉、1211灭火器灭火。
5) 故障的电流互感器在停电前应加强监视。
6) 故障的电流互感器在停电前应加强监视。
7) 电流互感器在以下情况应立即停用：
①电流互感器发热，温度过高，甚至冒烟起火。
②电流互感器内部有“噼啪”声或其他噪声。
③电流互感器内部引线出口处有严重喷油、漏油现象。
④电流互感器内部发出焦臭味且冒烟。
⑤绕组与外壳之间或引线与外壳之间有火花放电，电流互感器本体有单相接地。

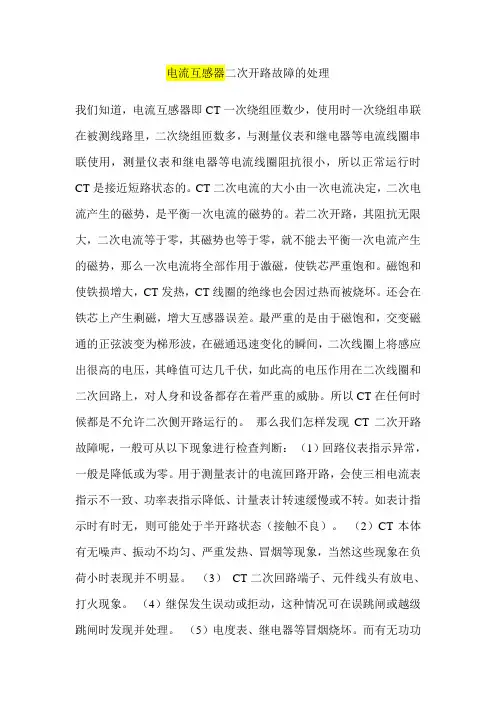

4.二次回路开路的处理
电流互感器一次电流的大小与二次负荷的大小无关。
互感器正常工作时，由于阻抗很小，接近于短路状态，一次电流所产生的磁化力大部分被二次电流所补偿，总磁通密度不大，二次绕组电势也不大。
当电流互感器二次开路时，其二次阻抗无限大，二次绕组
电流等于零，二次绕组磁化力等于零，总磁化力等于原绕组的磁化力。
也就是一次电流完全变成了励磁电流，使电流互感器的铁芯骤然饱和，并在二次侧感应出很高的电压，甚至高达数千伏，危及人身及设备的安全。
同时，二次开路还将使铁芯过热，使绕组温度过高而加速老化，甚至烧毁电流互感器。
1）引起电流互感器二次回路开路的原因：
①交流电流回路中的接线端子接触不良，造成开路。
②检修工作中失误，误断开了电流互感器二次回路，或对电流互感器本体试验后未将二次接线接上等。
③二次线端子触头压接不紧，回路中电流很大时，发热烧断或氧化过热而造成开路。
④室外端子箱、接线盒受潮，端子螺钉和垫片锈蚀过重，接触不良或造成开路。
2）电流互感器二次开路的后果
①由于磁通饱和，电流互感器的二次侧产生数千伏的高压，对二次绝缘构成威胁，对于设备和运行人
员产生危险。
②由于铁芯的骤然饱和，铁芯损耗增加，电流互感器严重发热，可能损坏绝缘。
③将在铁芯中产生剩磁，使电流互感器的比差和角差增大，影响计量的准确性。
3）电流互感器二次开路的现象
①有功、无功功率表指示不正常，电流表三相指示不一致，电能表计量不正常。
②监控系统相关数据显示不正常。
③电流互感器存在有“嗡嗡”声。
④开路故障点有火花放电声、冒烟和烧焦等现象，故障点出现异常高的电压。
⑤电流互感器本体有严重发热，并伴有异味、变色、冒烟现象。
⑥继电保护及自动装置发生误动或拒动。
⑦仪表、电能表、继电保护等冒烟烧坏。
4）二次开路的处理：
a) 互感器二次回路开路时，首先要防止二次绕组
开路而危及设备与人身的安全。
b) 器二次回路开路后，应查明开路位置并设法将开路处进行短路；如果不能进行短路时，可向调度申请停电处理。
c) 尽量减小一次负荷电流，若互感器严重损伤，应转移负荷，停电检查处理。
d) 对检查出的故障，能自行处理的，可立即处理，然后投入所退出的保护。
若不能自行处理，或不能自行查明故障，汇报上级部门派人处理，或经倒运行方式转移负荷，停电检查处理。
