光控自动窗帘课程设计一、课程目标知识目标:1. 学生能理解光控自动窗帘的基本原理,掌握光敏传感器的工作方式和电路连接方法。
2. 学生能描述自动窗帘系统的组成,了解其在我国智能家居领域的应用。
3. 学生掌握物理知识在生活中的应用,如光的传播、反射和吸收等。
技能目标:1. 学生能够运用所学知识,设计并制作一个简单的光控自动窗帘系统。
2. 学生通过实践操作,培养动手能力、问题解决能力和团队协作能力。
情感态度价值观目标:1. 学生培养对物理学科的兴趣和热爱,认识到科学知识在生活中的重要性。
2. 学生在学习过程中,树立环保意识,关注智能家居在节能减排方面的优势。
3. 学生通过团队合作,培养尊重他人、团结互助的良好品质。
课程性质:本课程为初中物理学科实践活动,结合生活实际,引导学生运用所学知识解决实际问题。
学生特点:初中生对新鲜事物充满好奇,动手能力强,具备一定的物理知识基础,但实践经验和问题解决能力有待提高。
教学要求:注重理论知识与实际应用的结合,鼓励学生动手实践,培养创新思维和团队协作能力。
通过课程目标的分解,使学生在实践中达成具体的学习成果,为后续教学设计和评估提供依据。
本课程依据课程目标,结合人教版初中物理教材相关内容,组织以下教学大纲:1. 理论知识:- 光的传播、反射和吸收原理;- 光敏传感器的原理和特性;- 自动控制系统的基本概念;- 智能家居系统的简介。
2. 实践操作:- 光控自动窗帘系统的设计与制作;- 电路连接与调试;- 系统测试与优化。
3. 教学内容安排与进度:- 第一课时:导入课程,介绍光控自动窗帘的基本原理和在实际生活中的应用。
- 第二课时:学习光的传播、反射和吸收原理,了解光敏传感器的工作方式。
- 第三课时:学习自动控制系统的基本概念,分析光控自动窗帘的组成。
- 第四课时:实践操作,分组设计与制作光控自动窗帘系统。
- 第五课时:进行电路连接与调试,测试并优化系统。
4. 教材章节:- 人教版初中物理教材第四章《光现象》;- 教材中关于传感器和自动控制系统的相关内容。
光控自动窗帘设计书光控自动窗帘设计书随着科技的进步和人们对生活品质的追求,光控自动窗帘成为了家居装饰中的热门选择。
光控自动窗帘不仅能够实现智能控制,提供便利的使用体验,还能够有效地调节室内光线,改善居住环境,提高生活质量。
本设计书旨在全面介绍光控自动窗帘的设计原理、功能特点、使用方法以及相关注意事项,为设计师和消费者提供有指导意义的参考。
一、设计原理光控自动窗帘的设计原理主要包括光感功能和智能控制功能两个方面。
1. 光感功能:光控自动窗帘内置光感传感器,能够实时感知室外光线强度,并根据设定的阈值自动调节窗帘的开合程度。
当光线较强时,窗帘会自动闭合,有效遮挡阳光直射进室内,提供良好的遮光效果;而当光线较暗时,窗帘会自动打开,留出适量的光线进入室内,烘托温馨的氛围。
2. 智能控制功能:光控自动窗帘可与智能家居系统连接,通过手机、遥控器或语音控制等方式进行远程控制。
用户可以根据自己的需求随时调整窗帘的开合程度,实现个性化的光线调节。
二、功能特点光控自动窗帘具有以下功能特点,能够为用户带来便利和舒适的使用体验。
1. 自动感光调节:光控自动窗帘能根据室外光线强度自动感光调节,智能判断是否需要遮挡阳光,为用户提供舒适的室内环境。
2. 远程智能控制:光控自动窗帘可通过手机、遥控器或语音控制等方式进行远程控制,无需人工干预,提高使用便利性。
3. 多种开合方式:光控自动窗帘支持手动、定时或自动模式,用户可以根据实际情况选择适合的开合方式,满足不同需求。
4. 安全保护功能:光控自动窗帘内置安全感应器,当窗帘遇到阻力或者危险情况时,能够自动停止运行,确保使用安全。
三、使用方法光控自动窗帘的使用方法简单便捷,用户只需按以下步骤进行操作:1. 安装设置:根据产品说明书将光控自动窗帘正确安装在窗户上,并与智能家居系统连接。
2. 设定阈值:根据个人喜好和实际需求,设定光感传感器的阈值,以控制窗帘的开合程度。
3. 选择模式:根据具体情况选择手动、定时或自动模式,并设置相应的开合时间或条件。
智能光线调节窗帘使用说明书尊敬的用户,感谢您选择我们的智能光线调节窗帘。
为了更好地满足您的需求,我们特别为您提供了以下使用说明。
请您详细阅读并按照指导进行操作。
一、产品概述智能光线调节窗帘是一款基于先进技术打造的智能家居产品。
通过集成的光线传感器和主控芯片,窗帘可以根据光线强度自动调节开合程度,实现自动控制和手动控制两种操作模式。
产品外观简约时尚,适用于各种窗户。
二、操作指南1. 开启电源连接窗帘的电源适配器后,确保插头与电源插座连接稳固可靠。
然后,按下电源开关,窗帘将自动进入待机状态。
2. 设置光线阈值窗帘首次使用时,需要根据室内光线情况设置合适的光线阈值。
您可以通过按下控制面板上的“光线设置”按钮,窗帘将自动进行光线扫描和阈值设定。
也可以选择手动设置光线阈值,按住控制面板上的“+”或“-”按钮,窗帘会自动调节开合程度,您只需停止按压时的窗帘状态,即可完成阈值设定。
3. 自动控制模式当窗帘处于自动控制模式时,窗帘会根据光线强度自动调节开合程度,以达到室内光线的舒适度。
您只需将控制面板上的开关切换至“自动”位置,窗帘将自动调节。
4. 手动控制模式若您希望手动控制窗帘的开合程度,只需将控制面板上的开关切换至“手动”位置即可。
然后,您可以通过按住控制面板上的“上”或“下”按钮,窗帘会相应向上或向下移动。
当松开按钮时,窗帘将停止运动并保持当前位置。
5. 窗帘定时功能智能光线调节窗帘还提供了定时功能,您可以预先设置窗帘开合的时间。
按住控制面板上的“定时设置”按钮,然后通过+/-按钮设定开合时间,并按下确认键保存设置。
窗帘将按照您设定的时间自动开合。
6. 电量检测与充电当窗帘电量低于一定程度时,自动光线调节窗帘将自动停止工作。
此时,您需要将电源适配器插头插入控制面板上的充电接口,然后将插头连接至电源插座进行充电。
充电完成后,窗帘将恢复正常工作状态。
三、安全注意事项1. 请勿将窗帘长时间移动至极限位置,以免损坏电机和机械装置。
飞扬遥控电动调光帘/升降帘控制器、遥控器安装及使用说明一、 电器配件名称及性能二、面板说明三、使用操作说明遥控器各按键功能如“二、面板说明”。
1.“上、下” 按键点按一次为点动,按住>0.7秒为锁定(调光型窗帘为全闭;升降型窗帘为连续上、连续下),在窗帘运动时按下为停止; ① 调光百叶帘:“上/正转”、“下/反转”分别控制百叶帘的正反向遮光度; ② 升降百叶帘:“上/正转”、“下/反转”为上升、下降,点动为帘片调光; ③ 卷帘:“上/正转”、“下/反转”为上升、下降; 2.“通道选择键”用于选择窗帘1至6号中的任意一套或全部,进行操作;点按一次为当前通道,连续点按为通道循环选择; 3.“通道指示灯”指示将要操作的窗帘;4.智能光控:在停止时,一齐点按“上/正转和下/反转”键。
注意:★ 单独控制指定的窗帘,每台遥控主机需先进行对号;★电动升降型窗帘在出厂前均已调好,若在运输等过程中有偏位,则需重新设置上下行程操作;四、学习操作说明A.通道学习:①、关掉主机电源,8秒后打开主机源;②、在20秒内(不可进行运行操作)按下主机的“学习”键;③、在20秒内(不可进行运行操作)按下遥控器“学习键”,此时窗帘动一下,表示进入学习状态,否则操作失败,从第①步重新操作;④、按动通道选择键到将要学习的通道,然后按“停止键”,窗帘动一下,成功学习此通道,否则再次按“停止键”;⑤、可重复第④步学习多通道或摇控器;⑥、按遥控器“学习键”退出。
B.清除已学习的摇控通道:①、进入学习状态(不做任何操作);②、接着长按遥控器“学习键”,清除成功窗帘动一下,否则操作失败,从第①步重新操作。
C.“锁定”行程学习:①、进入学习状态。
点按通道键到要设置的窗帘通道;②、同时按下摇控器上的“通道选择键和停止键”(可先按住通道选择键然后再按下停止键)窗帘动一下,表示进入学习行程状态,否则再次按下“通道选择键和停止键”;③、上位设置:用上键、下键、停止键将窗帘调至上位合适位置,同时按下遥控器“通道选择键和停止键”确认;④、下位设置:用上键、下键、停止键将窗帘调至下位合适位置,同时按下遥控器“通道选择键和停止键”确认退出。

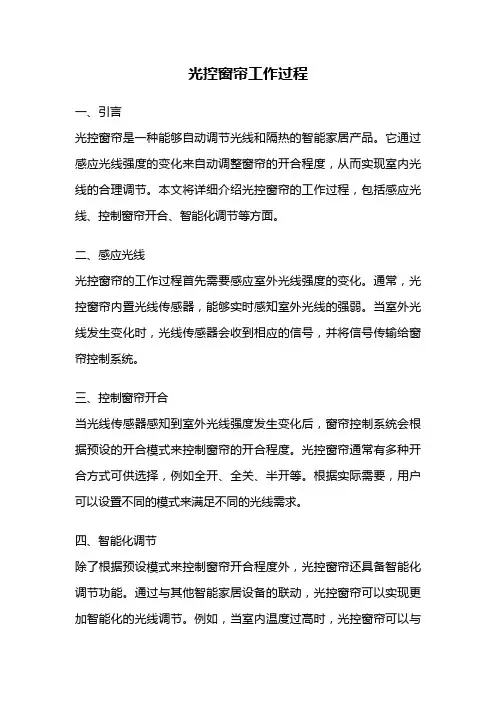

光控窗帘工作过程一、引言光控窗帘是一种能够自动调节光线和隔热的智能家居产品。
它通过感应光线强度的变化来自动调整窗帘的开合程度,从而实现室内光线的合理调节。
本文将详细介绍光控窗帘的工作过程,包括感应光线、控制窗帘开合、智能化调节等方面。
二、感应光线光控窗帘的工作过程首先需要感应室外光线强度的变化。
通常,光控窗帘内置光线传感器,能够实时感知室外光线的强弱。
当室外光线发生变化时,光线传感器会收到相应的信号,并将信号传输给窗帘控制系统。
三、控制窗帘开合当光线传感器感知到室外光线强度发生变化后,窗帘控制系统会根据预设的开合模式来控制窗帘的开合程度。
光控窗帘通常有多种开合方式可供选择,例如全开、全关、半开等。
根据实际需要,用户可以设置不同的模式来满足不同的光线需求。
四、智能化调节除了根据预设模式来控制窗帘开合程度外,光控窗帘还具备智能化调节功能。
通过与其他智能家居设备的联动,光控窗帘可以实现更加智能化的光线调节。
例如,当室内温度过高时,光控窗帘可以与空调系统联动,及时调节窗帘的开合程度,降低室内温度。
此外,光控窗帘还可以与智能灯光系统联动,实现光线和灯光的协调变化,提升室内的舒适度。
五、工作流程光控窗帘的工作过程可以概括为以下几个步骤:1. 光线感应:光控窗帘通过内置的光线传感器感知室外光线的强弱。
2. 信号传输:光线传感器将感知到的光线信号传输给窗帘控制系统。
3. 开合控制:窗帘控制系统根据预设模式来控制窗帘的开合程度,实现合理的光线调节。
4. 智能化调节:光控窗帘可以与其他智能家居设备联动,实现更加智能化的光线调节和舒适度提升。
六、优势和应用场景光控窗帘作为一种智能家居产品,具有以下优势和适用场景:1. 节能环保:通过合理调节室内光线,光控窗帘可以减少室内能耗,达到节能环保的效果。
2. 舒适度提升:光控窗帘可以根据实际需求智能调节室内光线,提升室内的舒适度和居住体验。
3. 隐私保护:光控窗帘可以根据不同情况调整窗帘的开合程度,保护居民的隐私安全。
人工智能光控窗帘课程设计总结
(1)实现智能窗帘系统的定时自动开合功能:
软件定时,使电机正反转的时间确定,防止电机正反转过度:
(2)实现智能窗帘系统的一键控制功能:
1、依靠单片机的中断功能实现按键控制窗帘开合:
软件设计外部中断程序来实现该功能:
2、使用红外模块实现远程的按键控制窗帘开合:
3、对光敏电阻采集的电信号进行采样滤波以及数值处理:
实用软件编写一个采样中值滤波程序实现光检测窗帘自动开合:
4、电机能够实现正反转:
在主控制器单片机内用程序生成一个PW波,通过改变它的占空比来实现电机的正反转。
本次设计中有一些不足,首先是主控制器的板调试失败,所以最后只能只是在开发板上调试、演示。
其次是设计中的窗帘定时关闭部分的功能未实现,只是完成了窗帘定时开启;二是由于只做过短期的培训,技术上较为生疏,需要边做边学,周期较长。
该系统经过多次改进,参考了现在实际电路通用的做法,在现有技术的状态下各项指标已经达到技术要求,但由于自身水平有限,电路中还有些技术方面
还可以进一步加强。
如红外线接受电路可以进一步调试其精确度和灵敏度,通过多只光敏电阻更加准确的控制窗帘升降。
光控窗帘设计知识点光控窗帘是一种利用光的强弱来控制窗帘的开合与调整,能够实现自动化的窗帘控制系统。
它在现代家居设计中起着重要的作用,不仅能提供便利和舒适性,还能节约能源。
本文将介绍光控窗帘的设计知识点,包括光控技术、材料选择、安装要点等。
一、光控技术光控窗帘的核心技术是利用传感器感知光线强弱,将光信号转化为电信号,从而控制窗帘的运动。
目前常用的光控技术有光敏电阻、光电二极管和红外线传感器。
这些传感器可以感知不同亮度的光线,并将其转化为电信号。
设计师需要根据实际情况选择适合的光控技术,并结合窗帘的布料和布置来进行设计。
二、材料选择在光控窗帘的设计中,材料选择十分重要。
首先,窗帘的布料应具有一定的遮光性和透光性,能够在需要的时候有效地遮挡光线,同时又能让光线透过。
其次,窗帘的导轨和支撑杆要具有一定的稳定性和耐久性,能够承受窗帘的开合运动。
此外,电动机和传动装置也要选择质量可靠的产品,以确保光控窗帘的顺利运转。
三、安装要点在安装光控窗帘时,设计师需要考虑一些要点。
首先,安装窗帘的导轨应保持垂直和水平,以确保窗帘的开合顺畅。
其次,光控传感器的位置要合理选择,以确保能够准确感知光线的强弱。
另外,电动机和传动装置要安装在适当的位置,以便进行维修和更换。
最后,安装完成后需要进行功能测试,确保光控窗帘的各项功能正常。
四、配套控制系统光控窗帘通常需要配备相应的控制系统。
这个控制系统可以根据用户的需求,实现定时开合、光线感应、遥控操作等功能。
设计师需要根据具体情况选用合适的控制系统,并进行相应的编程设置。
在选择控制系统时,要注意其稳定性和易用性,以便用户能够方便地操作和控制光控窗帘。
五、实际应用光控窗帘在实际应用中有着广泛的用途。
除了家居设计外,光控窗帘也常见于办公场所、酒店和商业空间等。
它不仅可以提供舒适的环境,还可以节约能源,使整个空间更加智能化。
此外,光控窗帘还可以与其他智能家居设备相连,实现更多的功能和互动。
《光电检测课程设计》设计报告设计题目:光控窗帘专业班级:电子科学与技术131职位组长组员组员姓名杨川陈姗牛雪琴学号188613029 1886130101 1886130112一题目要求与方案论证 (3)1.1光控窗帘 (3)1.1.1题目要求 (3)1.1.2 方案论证 (3)二电子线路设计与实现 (7)2.1光控自动窗帘的设计 (7)三结果与分析 (9)3.1 光控自动窗帘的实现 (9)3.1.1光控实现窗帘的拉合 (10)3.1.2手动实现窗帘的拉合 (11)四总结与体会 (12)一题目要求与方案论证1.1光控窗帘1.1.1题目要求光控自动窗帘是利用自然光线自动控制窗帘开闭的家用自动控制装置。
具体要求如下:•白天室内需要阳光照明,窗帘自动拉开;晚上窗帘自动拉合。
•设置两个手动开关,打到一个开关时窗帘拉开,打到另一个开关时窗帘拉合。
•电路由光控电路和直流电动机正反转驱动与延时控制电路组成。
光控电路由光敏三极管构成,受光线的照射,光敏三极管内阻降低,无光照时,光敏三极管内阻增大。
电动机正转将窗帘打开,反转将窗帘闭合。
1.1.2 方案论证1、设计思想采用555时基集成电路来实现光控自动窗帘电路和延时控制电路,环境光线的照射来实现窗帘的自动开合(窗帘在清晨能自动拉开,在傍晚能自动关闭)。
利用单刀双掷开关,阻值1kΩ和2MΩ的两个电阻来组合实现光敏三极管的功能。
当白天有光照的时候,光敏三极管内阻降低,相当于单刀双掷开关接1kΩ的电阻;无光照时,光敏三极管内阻增大,相当于单刀双掷开关接2MΩ的电阻。
直流电动机正反转驱动则通过两个接向相反的发光二极管的发光情况来体现。
2、555芯片介绍555定时器由3个阻值为5kΩ的电阻组成的分压器、两个电压比较器C1和C2、基本RS触发器、放电三极管TD和缓冲反相器G4组成。
虚线边沿标注的数字为管脚号。
其中,1脚为接地端;2脚为低电平触发端,由此输入低电平触发脉冲;6脚为高电平触发端,由此输入高电平触发脉冲;4脚为复位端,输入负脉冲(或使其电压低于0.7V)可使555定时器直接复位;5脚为电压控制端,在此端外加电压可以改变比较器的参考电压,不用时,经0.01uF的电容接地,以防止引入干扰;7脚为放电端,555定时器输出低电平时,放电晶体管TD导通,外接电容元件通过TD放电;3脚为输出端,输出高电压约低于电源电压1V—3V,输出电流可达200mA,因此可直接驱动继电器、发光二极管、指示灯等;8脚为电源端,可在5V—18V范围内使用。
如下图1所示。
图1 555定时器内部框图及脚排列555定时器工作时过程分析如下:5脚经0.01uF电容接地,比较器C1和C2的比较电压为:UR1=2/3VCC、UR2=1/3VCC。
当VI1>2/3VCC,VI2>1/3VCC时,比较器C1输出低电平,比较器C2输出高电平,基本RS触发器置0,G3输出高电平,放电三极管TD导通,定时器输出低电平。
当VI1<2/3VCC,VI2>1/3VCC时,比较器C1输出高电平,比较器C2输出高电平,基本RS触发器保持原状态不变,555定时器输出状态保持不来。
当VI1>2/3VCC,VI2<1/3VCC时,比较器C1输出低电平,比较器C2输出低电平,基本RS触发器两端都被置1,G3输出低电平,放电三极管TD截止,定时器输出高电平。
当VI1<2/3VCC,VI2<1/3VCC时,比较器C1输出高电平,比较器C2输出低电平,基本RS触发器置1,G3输出低电平,放电三极管TD截止,定时器输出高电平。
3、三极管功能的介绍三极管是电流放大器件,有三个极,分别叫做集电极C,基极B,发射极E。
分成NPN和PNP两种。
我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基本原理。
图2 NPN三极管图3 三极管来作开关使用的原理图(1)电流放大下面的分析仅对于NPN型硅三极管。
如图2所示,我们把从基极B流至发射极E的电流叫做基极电流Ib;把从集电极C流至发射极E的电流叫做集电极电流 Ic。
这两个电流的方向都是流出发射极的,所以发射极E上就用了一个箭头来表示电流的方向。
三极管的放大作用就是:集电极电流受基极电流的控制(假设电源能够提供给集电极足够大的电流的话),并且基极电流很小的变化,会引起集电极电流很大的变化,且变化满足一定的比例关系:集电极电流的变化量是基极电流变化量的β倍,即电流变化被放大了β倍,所以我们把β叫做三极管的放大倍数(β一般远大于1,例如几十,几百)。
如果我们将一个变化的小信号加到基极跟发射极之间,这就会引起基极电流Ib的变化,Ib的变化被放大后,导致了Ic很大的变化。
如果集电极电流Ic是流过一个电阻R的,那么根据电压计算公式U=R*I 可以算得,这电阻上电压就会发生很大的变化。
我们将这个电阻上的电压取出来,就得到了放大后的电压信号了。
(2)偏置电路三极管在实际的放大电路中使用时,还需要加合适的偏置电路。
这有几个原因。
首先是由于三极管BE结的非线性(相当于一个二极管),基极电流必须在输入电压大到一定程度后才能产生(对于硅管,常取0.7V)。
当基极与发射极之间的电压小于0.7V时,基极电流就可以认为是0。
但实际中要放大的信号往往远比 0.7V要小,如果不加偏置的话,这么小的信号就不足以引起基极电流的改变(因为小于0.7V时,基极电流都是0)。
如果我们事先在三极管的基极上加上一个合适的电流(叫做偏置电流,上图中那个电阻Rb就是用来提供这个电流的,所以它被叫做基极偏置电阻),那么当一个小信号跟这个偏置电流叠加在一起时,小信号就会导致基极电流的变化,而基极电流的变化,就会被放大并在集电极上输出。
另一个原因就是输出信号范围的要求,如果没有加偏置,那么只有对那些增加的信号放大,而对减小的信号无效(因为没有偏置时集电极电流为0,不能再减小了)。
而加上偏置,事先让集电极有一定的电流,当输入的基极电流变小时,集电极电流就可以减小;当输入的基极电流增大时,集电极电流就增大。
这样减小的信号和增大的信号都可以被放大了。
(3)开关作用下面说说三极管的饱和情况。
像图3那样的图,因为受到电阻 Rc的限制(Rc是固定值,那么最大电流为U/Rc,其中U为电源电压),集电极电流是不能无限增加下去的。
当基极电流的增大,不能使集电极电流继续增大时,三极管就进入了饱和状态。
一般判断三极管是否饱和的准则是:Ib*β〉Ic。
进入饱和状态之后,三极管的集电极跟发射极之间的电压将很小,可以理解为一个开关闭合了。
这样我们就可以拿三极管来当作开关使用:当基极电流为0时,三极管集电极电流为0(这叫做三极管截止),相当于开关断开;当基极电流很大,以至于三极管饱和时,相当于开关闭合。
如果三极管主要工作在截止和饱和状态,那么这样的三极管我们一般把它叫做开关管。
二电子线路设计与实现2.1光控自动窗帘的设计图4 光控窗帘仿真图光控自动窗帘是利用自然光线自动控制窗帘开闭的家用自动控制装置。
白天室内需要阳光照明,窗帘自动拉开;晚上窗帘自动拉合。
仿真实现部分图如图4所示。
当电路开关D闭合时,光控电路作用,当开关space打到电阻1kΩ时相当于白天光敏三极管阻值较小时的情况,而开关space打到2MΩ时相当于晚上光敏三极管阻值较大的情况。
图5 光控电路实现部分除此以外,还设置了两个手动开关,手动控制的前提是将开关D打开,当开关B闭合且开关C断开时窗帘拉开,当开关B断开且开关C闭合时窗帘闭合。
图6 手控电路实现部分三结果与分析3.1 光控自动窗帘的实现开关打到电阻1kΩ相当于清晨光敏晶体管在自然光线的照射下导通,此时555的2脚和三极管的基极为低电平,三极管截止,使第一个555内部的单稳态触发器动作(变为暂态),其3脚输出高电平,第二个555的2脚为高电平,3脚为低电平,使电动机M正转,将窗帘拉开。
当窗帘拉开到位后,第一个555又由暂态变为稳态,其3脚恢复为低电平,使电动机M停转。
当开关打到电阻2MΩ时相当于傍晚光线暗淡时,光敏晶体管截止,第一个555因2脚为高电平而不能被触发,其3脚为低电平。
三极管因基极变为高电平而导通,其集电极电压下降,使第二个555的2脚产生低电平触发电压,555内部的单稳态触发器翻转,由稳态变为暂态,3脚输出高电平,使电动机M反转,窗帘开始闭合。
窗帘闭合到位后,单稳态触发器恢复为稳态,第二个555的3脚变为低电平,电动机 M停转。
采用手动控制时,应将开关D关断,使光控电路失效。
闭合开关B且打开开关C时,第一个555触发翻转,电动机M正转,将窗帘拉开;闭合开关C且打开开关B时,第二个555触发翻转,电动机M反转,将窗帘闭合。
调节电位器R1和R3,可以改变电动机的运转时间。
3.1.1光控实现窗帘的拉合利用单刀双掷开关,阻值1kΩ和2MΩ的两个电阻来组合实现光敏三极管的功能。
当白天有光照的时候,光敏三极管内阻降低,相当于单刀双掷开关接1kΩ的电阻(如图7);正向发光二极管亮,表示直流电动机正转。
图7 有光照时的光控模拟结果傍晚无光照时,光敏三极管内阻增大,相当于单刀双掷开关接2MΩ的电阻(如图8)。
反向二极管发光,说明直流电动机反转。
图8 无光照时的光控模拟结果3.1.2手动实现窗帘的拉合手动实现窗帘的拉合,其过程与光控的一样。
首先断开所有的开关,开关D 的断开是使光控系统无法工作。
如果使开关B闭合,开关D断开(如图9)。
其功能和有光照射时电路实现的功能一样,可以直流电动机正转,窗帘打开。
图9 手动控制窗帘打开仿真模拟如果使开关B断开,开关C闭合(如图10)。
其功能和没有光照射时电路实现的功能一样,可使直流电动机反转,窗帘闭合。
图10 手动控制窗帘闭合仿真模拟实验结果基本符合课题的要求。
在光敏三极管功能实现方面,本来是想用滑动变阻器来实现的,但是由于滑动变阻器接入电路的不稳定性,使得电路的功能实现不稳定。
所以使用利用单刀双掷开关和两个电阻的组合来实现光敏三极管的功能,而且在阻值选择方面需要考虑到实际情况。
四总结与体会近两周的光电子课程设计让我学到了很多。
这次的课程设计完全由自己摸索完成,当然我们也找了很多的资料。
我们的课题为“光控自动窗帘”,这个课题与我们生活紧密相连。
开始的时候我们小组的成员头脑一片空白,不知道从哪边下手。
后来,我们上网查了一些资料,连了一些电路,但是仿真不起来,我们都有一些茫然。
之后发现我们连接的电路只是依葫芦画瓢,并没有理解其中的道理,所以到网上、去图书馆找相关元器件的性能,在了解了器件性能的基础上我们重新连接并研究了电路。
我们发现其实要实现光控自动窗帘还是比较简单的,只需要两个555芯片、三极管、光敏三极管和相关的配件就可以完成的。
光敏电阻的实现我们就采用单刀双掷开关的电阻来模拟。
