医院智能化系统介绍1.综合布线系统：医院区内信息通信网络的基础传输通道和平台，能支持语音、数据、图像和多媒体等各种业务信息的传输，是各个弱电系统的基础。
2.计算机网络系统：满足各类网络业务信息传输与交换的高速、稳定、实用和安全为规划与设计的原则，稳定是重要条件，采用以太网交换技术和树型网络结构方式，按业务需求规划三层的网络结构，一般会分为内网、外网、专网。
3.无线网络覆盖系统：在医疗行业各种无线终端迅速普及的基本无线网络系统支撑，满足比如PDA移动医护终端、Wifi无线电话、无线平板电脑、无线条码扫描枪、Wifi RFID标签的使用，医护人员通过移动终端便捷地在病区进行移动查房、移动护理、输液管理、病区订餐、心电数据回传等服务。
医疗人员可以大大节省时间、提高工作效率和工作准确度，还可以改进工作流程、完善管理考核。
4.公共广播及背景音乐系统：包括背景音乐、业务广播和紧急广播，正常情况下作为背景音乐的传播媒介，美化医院的公共环境；广播系统是信息传播最快的方式之一，对医院的各项工作信息的快速传递有很高的实用性；平时可播放背景音乐，火灾时能联动切换为消防广播。
5.安防视频监控系统：通过模拟或数字摄像机在医院的各个重要位置进行全方位24小时监控及存储，保证医院的安全环境，可以与市公安局进行对接，为预防偷窃、打架、纷争等提供有力依据。
6.门禁、梯控、报警系统：在特殊通道、房间、区域、楼层设置门禁、梯控、报警点位，有效防止病人或家属随意进入。
7.停车系统：一般采用车牌识别停车系统、蓝牙识别停车系统等对医院车辆进行管理、收费，地下室可应用车位引导和反向寻车技术，方便病人、家属停车。
8.餐厅消费系统：通过IC卡等刷卡进行购买餐饮，后台设置主机服务器，统计消费信息、充值等。
9.一卡通系统：门禁、停车、餐厅消费等可通用一张IC卡，实现一卡全医院通用。
10.程控电话交换系统：实现内部免费电话，医院集团内部、异地通话，也可与外部电话相通。
医院弱电智能化各子系统的设计说明及其系统图一、智能化系统构成1、信息基础设施系统•综合布线系统•计算机网络系统•有线电视系统•多媒体信息发布及查询系统•公共广播系统•多媒体会议系统•机房建设工程2、安全防范系统•视频监控系统•入侵报警系统•门禁管理系统•电子巡更系统•停车场管理系统3、护理呼叫系统•分诊叫号系统•手术示教系统•婴儿防盗系统•医护专用系统综合布线系统：综合布线系统是建筑物或建筑群内的信息传输网络，它既能使语音、数据通信设备及其它信息管理系统彼此相连，也能使这些设备与外部通信网络相连。
布点原则：导医台设置4个内网点、2个语音点消防控制室设置1个内网点、1个语音点收费处按照工位设置相应点位(冗余1-2个，另布1个UPS电源点)护士站设置4个内网点、1个语音点(另布1个UPS电源点)诊室设置1个内网点、1个语音点主任办公室设置1个内网点、1个外网点、1个语音点医生办公室、会诊室设置4个内网点、1个语音点医生、护士休息室设置1个语音点单人间病房设置1个外网点电梯轿厢设置1个语音点放射科设置1个光纤点，每个放射控制室设置2个内网点手术室需和专业厂商沟通确认内网点、光纤点。
计算机网络系统：计算机网络系统用于开展日常医疗业务（HIS、LIS、PACS、RIS、财务、体检系统等），并具备将来扩容和带宽升级的条件；提供合理、流畅的医院网络安全管理软件平台；提供稳定、实用和安全，具有高宽带、大容量和高速率的计算机网络。
医院共设置3套计算机网络：1.医院内网（医疗业务、信息发布等）2.外网（互联网）3.智能网（监控、门禁、广播等）计算机内网拓扑图计算机外网拓扑图计算机智能网拓扑图有线电视系统：有线电视系统分为前端部分、干线传输部分和分配网络三个部分。
有线电视前端集中解调设备设在中心机房，有线电视节目进户采用集中解调方式，通过机顶盒解码后接入混合器，混合自办节目后经过分配网络传输到各个终端。
系统传输结构采用分配--分配结构，室外主干进线采用SYWV75-9四屏蔽同轴电缆，各单体建筑楼内放大器至分配器的电缆采用SYWV75-5四屏蔽同轴电缆，分配器至用户终端的电缆采用采用SYWV75-5四屏蔽同轴电缆。
医院弱电智能化系统设计方案一、系统设计目标二、系统设计内容1.网络设计2.信息管理系统建立一套完善的信息管理系统，包括患者信息管理、医疗费用管理、医疗设备管理等。
通过建立电子病历、医嘱系统，提供快速的病历查询与共享功能，确保医疗过程中的信息流畅性和准确性。
采用先进的医疗设备管理系统，实现设备的集中控制、监控和维护，提高设备的利用率。
3.医院导航系统医院内部空间复杂，存在着大量走廊和房间，患者和家属容易迷失方向。
设计一套智能医院导航系统，通过线下的指示牌和线上的手机APP等方式，提供方便的导航服务，让患者和家属能够快速到达目的地。
4.安防监控系统医院内部的安全问题是一个重要的考虑因素。
设计安装高清晰度的监控摄像头，并与警告装置相连，实时监控医院内部的安全情况。
通过智能识别技术，可以自动识别可疑行为和异常情况，提前预警，确保医院的安全。
5.病房智能化系统将病房内的电视、空调、照明等设备集中管理，实现远程控制和自动化管理，提高病人住院期间的舒适度和安全性。
通过智能床垫、手环等技术，实时监测病人的生命体征，提供迅速反馈和报警功能，确保病人的安全。
1.网络设计方案（1）网络拓扑：采用星型拓扑结构，核心交换机连接所有的子交换机，子交换机连接各个节点，实现高速数据传输和冗余备份。
（2）光纤布线：采用单模光纤作为主干线，提供高速和稳定的数据传输。
采用多模光纤作为接入线，连接各个节点。
（3）网络设备：选择性能稳定可靠的品牌产品，如思科、华为等，以提供稳定的网络环境。
2.信息管理系统方案（1）患者信息管理：建立电子病历系统，将患者信息电子化并进行存档，提供查询和共享功能。
保护患者隐私和信息安全。
（2）医疗费用管理：建立电子费用管理系统，实现医疗费用的在线结算和管理，提高费用管理效率。
（3）医疗设备管理：建立医疗设备管理系统，实现对医疗设备的集中控制和监控，提高设备利用率和管理效率。
3.医院导航系统方案（1）线下导航：在医院内部设置指示牌，通过文字和导航图提供线下导航服务，方便患者和家属快速找到目的地。
弱电智能化解决方案弱电智能化在现代建筑和家居设计中扮演着重要的角色。
它不仅提供了高效的能源管理和安全控制系统，还能为用户提供便利和舒适的生活体验。
本文将介绍弱电智能化解决方案的基本原理和应用场景，以及其在不同领域的实际应用案例。
一、弱电智能化解决方案的基本原理弱电智能化解决方案是通过建立一个智能化的控制系统，将各个弱电设备和系统有机地结合起来。
它基于网络通信技术，实现了设备之间的互联互通，通过集成管理软件对各个子系统进行集中监控和控制。
这些子系统包括但不限于智能照明系统、智能安防系统、智能门禁系统、智能音视频系统等。
二、弱电智能化解决方案的应用场景1. 商业办公楼商业办公楼是弱电智能化解决方案的重要应用场景之一。
通过整合楼宇自动化、能源管理、安全管理等系统，弱电智能化解决方案可以提供智能化的办公环境。
例如，根据员工的出勤情况和工作时间，智能照明系统可以自动调节照明强度和亮度，以节省能源；智能安防系统可以实时监控楼宇内外的安全情况，并提供实时警报和视频监控。
2. 高档住宅小区弱电智能化解决方案在高档住宅小区的应用越来越广泛。
通过智能门禁系统和智能安防系统，住宅小区可以实现智能化的出入管理和安全保护。
例如，居民可以通过手机远程开启门禁系统，实现无钥匙进出；智能安防系统可以实时监控小区内的安全情况，并提供报警和视频监控功能。
此外，智能家居系统也可以与弱电智能化解决方案相结合，为居民提供便利的生活服务，如自动控制照明、空调和窗帘等。
3. 学校和医院在学校和医院等公共场所，弱电智能化解决方案可以提供高效的能源管理和设备监控。
例如，智能照明系统可以根据人流量和自然光线的情况自动调节照明，提高能源利用效率；智能安防系统可以对学校和医院内的设备进行实时监控，提前发现并解决潜在的故障。
三、弱电智能化解决方案的实际应用案例1. 某商业写字楼项目在某商业写字楼项目中，弱电智能化解决方案被应用于楼宇自动化、能源管理和安防管理等方面。
大家好，我是薛哥。
医院智能化工程设计，主要分为基础信息设施系统、公共安全系统、设备运维系统、医用专业系统、机房工程、智能化集成系统等，每个弱电子系统如何规划的呢？今天一起来看看吧！01正文使用方：医院的医护人员和病患希望医院环境舒适、办公和住院安全便捷、服务完善及时，有科技感和安全感；管理方：维保人员和安保人员希望沟通便利、反馈有道、保修准确、分工明确、所提供的服务水平得到提升，赢得赞赏。
二、设计方案分为整体设计和各子系统设计两部分。
1.整体设计整体智能化系统分为基础设施系统、公共安全系统、设备运维系统、医用专业系统、机房工程、智能化系统集成六大部分。
2.各部分子系统设计2.1 基础设施系统计算机网络系统网络安全系统综合布线系统IPTV系统信息引导及发布系统排队叫号系统室内外管网工程无线对讲系统巡更管理系统多媒体会议系统2.1.1 计算机网络、网络安全系统计算机网络、安全系统分为四部分：综合布线内网--办公网综合布线外网--连接Internet设备网--智能化网专网--连接卫生局、医保重点设计部分是接入-汇聚-核心，汇聚到核心采用光纤双链路、网络安全。
2.1.2 综合布线系统系统采用6类网线到桌面；每病房设置1个单口内网数据墙插；医生/主任办公室、急诊门诊、留观室、VIP病房、月子房、护士站等，设置内网双口信息墙插(1语音1数据)+外网单口数据墙插；设备用房如电梯机房、消防泵房等，设置内网双口信息墙插(1语音1数据)；彩超室设置1个单口内网数据墙插+1个内网双口信息墙插(1语音1数据)+1个外网单口数据墙插+1个内网双口数据墙插、2.1.3 IPTV、信息引导及发布系统系统采用6类网线，网络式架构；每病房设置1台IPTV电视；电梯前室设置1台信息发布一体机；候诊区设置IPTV电视及信息发布一体机，门诊楼和住院楼的一层大厅，设置P2.5小间距LED大屏及自助查询一体机、门诊楼设置LED大屏、LED条屏，西门、连廊处通道门设置LED 条屏。
医院智能化弱电工程方案引言随着科技的不断发展与进步，智能化技术已经在各个领域得到了广泛应用。
医院作为一种特殊的场所，其需求和要求也与普通建筑不尽相同。
本文将探讨医院智能化弱电工程方案，以确保医院的各项设备和系统能够高效运行，提高医疗服务质量和效率。
背景医院作为一个庞大而复杂的组织体系，拥有许多不同的部门和系统，包括医疗设备、通讯设备、安全监控系统等。
这些设备和系统的运行离不开弱电工程，即各种低电压、低电流的设备和系统。
弱电工程在医院的正常运行中起着关键作用，决定着医院的智能化程度和设备效率。
弱电工程方案弱电布线系统弱电布线系统是医院智能化弱电工程中的重要组成部分。
它负责连接医院的各个设备和系统，包括医疗设备、通讯设备、安全监控系统等。
在设计弱电布线系统时，应考虑以下几个因素：1.网络要求：医院作为一个大型组织，需要支持大量的网络设备和用户。
因此，弱电布线系统应具备高速、大容量、稳定可靠的网络传输能力。
2.空间布局：医院通常拥有复杂的空间结构，包括楼层、楼栋、病房等。
弱电布线系统应根据医院的空间布局设计合理的布线方案，最大程度地减少信号传输的阻抗和损耗。
3.安全性：医院的弱电系统需要保证数据的安全性和机密性。
应采用加密和防火墙等技术手段，确保敏感数据不被非法获取。
弱电接线系统弱电接线系统负责连接和传输弱电信号，包括各种电缆、连接器和接口等。
在设计弱电接线系统时，应考虑以下几个因素：1.传输质量：弱电接线系统的传输质量直接影响到医院各个设备和系统的稳定运行。
应选择优质的电缆和连接器，保证信号的传输质量。
2.扩展性：医院的弱电系统在未来可能需要进行扩展。
弱电接线系统应具备一定的扩展能力，方便后续的添加和调整。
3.管理和维护：医院的弱电接线系统应具备良好的管理和维护性能，方便对系统进行监控和维修。
弱电设备选择医院智能化弱电工程中的弱电设备包括各种传感器、暗线探测器、照明设备等。
在选择弱电设备时，应考虑以下几个因素：1.功能和性能：弱电设备应具备良好的功能和性能，能够满足医院的需求，并且能够与其他设备和系统进行良好的兼容。

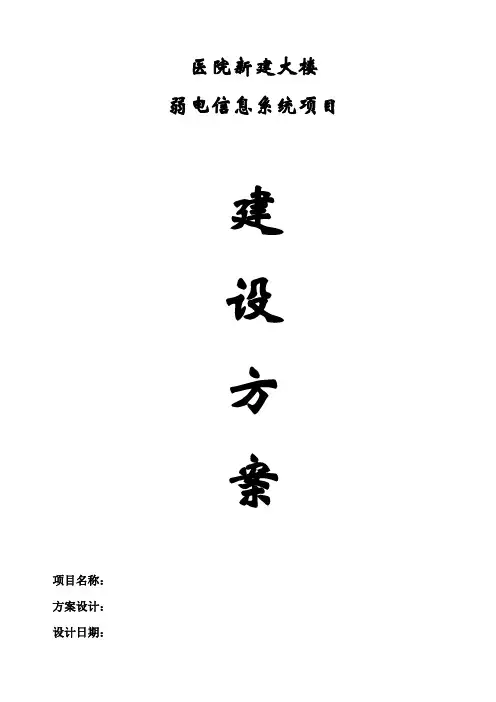

医院新建大楼弱电信息系统项目建设方案项目名称：方案设计：设计日期：目录一、公司简介 0二、企业文化 0三、主要合作伙伴 0四、公司资质证明文件 0五、医院弱电系统总述 05.1、前言 05.2、系统设计理念 05.3、系统分类 (2)第一部分楼宇自动化系统 (2)第二部分医院专用系统 (2)第三部分综合布线系统 (2)第四部分综合医院信息管理系统 (3)六、楼宇自动化各系统分述 (3)6.1、公共广播及紧急广播系统 (3)6.1.1、系统总述 (3)6.1.2系统设计思想及选型原则 (3)6.1.3、公共广播系统说明 (5)6.2、巡更管理系统 (18)6.2.1、系统总述 (18)6.2.2、系统设计目标及原则 (18)6.2.3、系统解决方案及技术描述 (19)6.3、闭路电视监控系统 (21)6.3.1、系统总述 (21)6.3.2、系统设计目标及原则 (22)6.3.3、系统解决方案及技术描述 (25)6.4、通道(门禁)管理系统 (30)6.4.1、系统总述 (30)6.4.2、门禁系统优点 (31)6.4.3、设计原则及根据 (32)6.4.4、系统工作拓扑图 (34)6.5停车场管理系统 (35)6.5.1、系统总述 (35)6.5.2、系统设计目标及原则 (35)6.5.3、系统解决方案及技术描述 (36)6.5.3.3、系统设计 (38)6.6、IC卡系统 (41)6.6.1、系统总述 (41)七、医院专用各系统分述 (41)7.1、闭路电视示教系统 (41)7.1.4、具有特色的医疗视频通信 (44)7.2、医护对讲系统 (46)7.2.1、系统总述 (46)7.2.2、系统简介 (46)7.2.3系统分类 (48)7.2.4系统特点 (52)7.3、电子叫号系统 (53)7.3.1、系统总述 (53)7.3.2、系统作用 (53)7.3.3、系统主要功能特点 (54)7.3.4、方案介绍 (56)7.3.5、系统对接方案 (57)7.3.6、设备组成部分 (57)7.3.7、工作流程 (58)7.3.8、远程监控 (58)7.4、手术室监控系统 (59)7.4.1、系统总述 (59)7.4.2、系统简介 (59)7.4.3、系统功能特点 (59)7.4.4、系统作用 (60)八、综合布线系统分述 (60)8.1、系统总述 (60)8.2、综合布线系统的含义及组成 (61)8.2.1、综合布线系统的含义 (61)8.2.2、综合布线系统的组成 (61)8.3、医院的特点 (62)8.4、医院综合布线的个性特点 (62)8.4.1、分流性 (63)8.4.2、突出的安全性 (63)8.4.3、因地制宜的实效性 (64)8.4.4、网络无缝性 (65)8.5、结论 (65)九、综合医院信息管理系统分述 (66)9.1、综合医院信息管理系统 (66)9.1.1、系统总述 (66)9.1.2、设计原则 (67)9.1.3、设计目标 (68)9.1.4、实现的功能 (68)9.1.5、总体规划 (68)9.1.6、医院信息系统的划分 (71)9.1.7、解决方案 (72)9.2、触摸屏信息查询系统 (83)9.3、数字多媒体信息发布系统 (84)9.3.4、系统组成 (86)9.3.5、系统功能 (87)9.3.6、系统意义 (89)十、施工组织设计 (89)10.1、施工设计、施工方案和技术措施 (89)10.1.1、编制依据 (89)10.1.2、弱电管、线、槽施工标准及要求 (90)10.1.3、电缆桥架的安装 (91)10.1.4、线管的敷设 (91)10.1.5、弱电电缆敷设 (94)10.1.6、电缆头制作安装 (94)10.1.7、主要项目施工方法及技术措施 (95)10.1.8、其它系统设备软、硬件的安装 (98)10.1.9、机房设备的布置及接地 (98)10.1.10、系统测试与统调 (99)10.2、质量目标及质量保证体系 (100)10.2.1、质量目标 (101)10.2.2、质量保证体系 (101)10.3、施工进度计划 (109)10.3.1、综合进度计划 (109)10.3.2、施工资源配置计划 (109)10.3.3、施工进度计划的控制 (110)10.4、本工程施工管理机构 (112)10.4.1、项目组织机构图 (112)10.5、施工安全及文明施工措施 (113)10.5.1、安全生产制度、措施 (113)10.5.2、文明施工制度、措施 (116)10.6、质量回访及保修 (117)10.6.1、售后服务承诺 (117)10.6.2、提供本地化服务 (117)10.6.3、提供质保期 (117)10.6.4、维保计划 (118)10.6.5、质量回访及预防性维护 (118)10.6.6、远程维护 (119)10.6.7、服务响应时间 (119)10.6.8、保修登记 (119)10.6.9、产品常规检测服务 (120)10.6.10、维修技术人员情况 (120)10.6.11、应急维修措施及安排 (120)10.6.12、其它 (121)10.7、技术支持和服务及人员培训 (121)十一、医院第二住院大楼弱电系统设备器材配置费用 (122)一、公司简介二、企业文化三、主要合作伙伴四、公司资质证明文件五、医院弱电系统总述5.1、前言随着医院建筑在我国的蓬勃发展，营造良好的设施、幽雅的就医环境、提供优质的医疗服务已成为医院运营必不可少的手段。
