激光调Q技术讲解关键信息项:1、激光调 Q 技术的定义和原理2、调 Q 技术的分类3、调 Q 技术的实现方法4、调 Q 技术的性能参数5、调 Q 技术的应用领域6、调 Q 技术的优势和局限性7、调 Q 技术的发展趋势11 激光调 Q 技术的定义和原理激光调 Q 技术是一种用于获得高峰值功率、窄脉宽激光脉冲的技术。
其基本原理是通过改变激光谐振腔的损耗,在短时间内实现激光增益的快速积累和释放,从而产生高能量、短脉冲的激光输出。
在普通的连续或长脉冲激光运转中,由于增益介质的反转粒子数在激发过程中逐渐积累,同时受激辐射也在持续发生,导致激光输出功率相对较低且脉冲宽度较宽。
而调 Q 技术通过控制谐振腔的损耗,使得在泵浦初期,谐振腔处于高损耗状态,抑制激光振荡的产生,从而让增益介质中的反转粒子数得以大量积累。
当反转粒子数达到一定程度时,突然降低谐振腔的损耗,使得积累的反转粒子数在极短的时间内以受激辐射的形式快速释放,形成高峰值功率、窄脉宽的激光脉冲。
111 调 Q 技术的物理基础调 Q 技术的实现基于激光增益介质的粒子数反转、受激辐射以及谐振腔的特性。
增益介质中的粒子在泵浦源的作用下被激发到高能态,形成粒子数反转分布。
当光子在谐振腔内往返传播时,通过受激辐射过程不断放大,同时受到谐振腔损耗的影响。
112 调 Q 技术的数学模型为了更深入地理解和分析调 Q 技术,可以建立相应的数学模型。
这些模型通常基于速率方程,描述增益介质中粒子数的变化以及光场的演化。

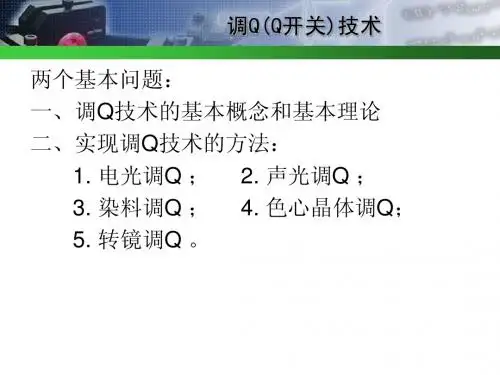

12 调 Q 技术的分类调 Q 技术主要分为主动调 Q 和被动调 Q 两大类。
121 主动调 Q主动调 Q 是通过外部的驱动信号来控制谐振腔的损耗。
常见的主动调 Q 方法包括电光调 Q、声光调 Q 等。
电光调 Q 利用电光晶体的电光效应,通过施加外加电场来改变晶体的折射率,从而改变谐振腔的损耗。
声光调 Q 则是基于声光晶体的声光衍射效应,利用超声波在晶体中产生的折射率光栅来改变谐振腔的损耗。
激光调q原理激光调Q原理。
激光调Q技术是一种能够产生超短脉冲激光的技术,它在许多领域中都有着重要的应用,比如材料加工、医学影像、光通信等。
激光调Q技术的原理是通过调制激光器内部的损耗或增益,来实现脉冲的产生和放大。
在本文中,我们将详细介绍激光调Q技术的原理及其应用。
激光调Q技术的原理主要涉及到激光器内部的损耗或增益调制。
在激光器中,激光的产生是通过激发介质中的原子或分子来实现的。
当这些原子或分子处于激发态时,它们会通过受激辐射的过程释放出光子,从而产生激光。
而在调Q技术中,我们需要对激光器内部的损耗或增益进行调制,来实现脉冲的产生和放大。
激光调Q技术的一个重要应用是在超快激光领域。
超快激光在纳秒、皮秒甚至飞秒时间尺度上工作,它在材料加工、医学影像、光通信等领域都有着重要的应用。
激光调Q技术能够产生高峰值功率、窄脉冲宽度的超短脉冲激光,从而可以实现高精度的材料加工,高分辨率的医学影像,以及高速率的光通信传输。
除了在超快激光领域,激光调Q技术还有着其他的应用。
比如,在激光雷达中,激光调Q技术可以实现高峰值功率的激光脉冲,从而提高雷达的探测距离和分辨率。
在激光制导武器中,激光调Q技术可以产生高能量密度的激光脉冲,提高武器的毁伤效果。
在激光医疗领域,激光调Q技术可以实现对肿瘤等病变组织的精确治疗。
总的来说,激光调Q技术是一种能够产生超短脉冲激光的重要技术,它在超快激光、激光雷达、激光制导武器、激光医疗等领域都有着重要的应用。
通过调制激光器内部的损耗或增益,激光调Q技术可以实现高峰值功率、窄脉冲宽度的超短脉冲激光,从而可以实现高精度的材料加工、高分辨率的医学影像、以及高速率的光通信传输。
在未来,随着激光技术的不断发展,激光调Q技术有望在更多领域中发挥重要作用。
调q激光技术是激光单元技术之一,是为压缩激光器输出脉冲宽度和提高脉
冲峰值功率而采取的一种特殊技术;这种技术的.基础是一种特殊的关键元件──快速
腔内光开关,一般称为激光调Q开关,或简称为Q开关。
共振腔的Q值大小,是由腔内损耗和反射镜光学反馈能力两个因素所决定
的;Q值愈高,所需要的泵浦阈值就越低,亦即激光愈容易起振。
在一般的脉冲固
体激光器的情况下,若不采用特殊的技术措施,脉冲激光在腔内的振荡持续时间,与光泵脉冲时间(毫秒量级左右)大致相同,因此输出激光的脉冲功率水平亦总是有
限的。
如果采用一种特殊的技术,使光泵脉冲开始后相当长一段时间内,有意降低共振腔的Q值而不产生激光振荡,则工作物质内的粒子数反转程度会不断通过光泵
积累而增大。
;然后在某一特殊选定的时刻,突然快速增大共振腔的Q值,使腔内迅速发生
激光振荡,积累到较高程度的反转粒子数能量会集中在很短的时间间隔内快速释放出来,从而可获得很窄脉冲宽度和高峰值功率的激光输出。
为实现以上目的,最常用的方法是在共振腔内引入一个快速光开关──Q开关,它在光泵脉冲开始后的一段时间内处于“关闭”或“低Q”状态,此时腔内不能形成振
荡而粒子数反转不断得到增强;在粒子数反转程度达到最大时,腔内Q开关突然处
于“接通”或“高Q”状态,从而在腔内形成瞬时的强激光振荡,并产生所谓的调Q激
光脉冲输出到腔外。
通过以上的介绍大家应该对调q激光技术有了更加深入的了解了,调q激光
技术的效果还是非常理想的,是一种十分先进的技术,也带给了人们很多的帮助,在生活中的应用也非常的广泛。
激光调q技术工作原理
激光调Q技术是一种用于产生超快脉冲的技术。
该技术基于激光光谱线宽与激光腔的谐振模式匹配的原理,通过调节谐振腔内的光谱线宽度来控制腔内的光脉冲宽度和频率。
具体来说,激光调Q技术通过调节谐振器中的光谱线宽和光强来实现调制。
当激光峰值功率达到一定程度时,光强将会足以引起谐振器中的瞬时饱和吸收,这会导致谐振器中的光子数瞬间下降。
然后,随着吸收的减少,谐振腔中的光子数开始增加,直到达到一个峰值,此时将会产生一个高峰值功率的脉冲。
这个过程被称为“Q开关”。
激光调Q技术可以产生高质量的超快脉冲,在生物医学、光学通信和材料加工等领域应用广泛。
- 1 -。
q调制激光器的调q方法调Q技术是一种常用于激光器中的调制方法,通过调整激光腔内的Q值来实现激光器的调制。
Q值是指激光腔内的能量耗散速率与能量储存速率之间的比值,它决定了激光器的脉冲宽度和重复频率。
调Q技术的应用广泛,包括激光通信、激光雷达、光谱分析等领域。
调Q技术主要通过调整激光腔内的损耗来改变激光脉冲的宽度和重复频率。
在激光腔内引入一定的调Q元件,如快速开关或可调谐器件,可以改变激光腔内的损耗。
当调Q元件处于开启状态时,激光腔内的损耗较大,能量耗散速率增加,脉冲宽度变窄,重复频率增加。
当调Q元件处于闭合状态时,激光腔内的损耗较小,能量储存速率增加,脉冲宽度变宽,重复频率减小。
调Q技术的关键在于选择合适的调Q元件。
常用的调Q元件包括电调Q器、声光调Q器、光纤调Q器等。
这些元件可以通过外界的电场、声波或光信号来改变其透过率,从而改变激光腔内的损耗。
调Q元件的选择应根据具体应用需求来确定,包括工作频率范围、调制速度、功耗等因素。
调Q技术的优点在于可以实现对激光器输出脉冲宽度和重复频率的精确控制。
通过调整调Q元件的工作状态,可以实现从几纳秒到几微秒的脉冲宽度调节,以及从几千赫兹到几十兆赫兹的重复频率调节。
这使得调Q激光器在激光雷达、光通信等领域有着广泛的应用。
调Q技术还可以实现激光器的自脉冲模式锁定。
自脉冲模式锁定是指当激光器输出功率超过一定阈值时,激光器自身形成稳定的脉冲序列。
通过调整调Q元件的工作状态,可以实现对自脉冲模式锁定的控制,从而实现对激光器输出脉冲序列的调节。
调Q技术是一种常用的激光器调制方法,通过调整激光腔内的Q值来实现对激光器输出脉冲宽度和重复频率的控制。
调Q技术的应用广泛,并且可以实现对脉冲序列的调节和自脉冲模式锁定的控制。
随着激光技术的不断发展,调Q技术将在更多领域展现其重要性和应用价值。
