上册SMT基础知识目录1 SMT简介2 SMT工艺介绍3 元器件知识4 SMT辅助材料5 SMT质量标准6 安全及防静电常识第一章 SMT简介SMT 是Surface mount technology的简写，意为表面贴装技术。

亦即是无需对PCB钻插装孔而直接将元器件贴焊到PCB表面规定位置上的装联技术。

SMT的特点从上面的定义上，我们知道SMT是从传统的穿孔插装技术（THT）发展起来的，但又区别于传统的THT。

那么，SMT与THT比较它有什么优点呢？下面就是其最为突出的优点：5. 组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。

6. 可靠性高、抗振能力强。

焊点缺陷率低。

7. 高频特性好。

减少了电磁和射频干扰。

8. 易于实现自动化，提高生产效率。

9. 降低成本达30%~50%。

节省材料、能源、设备、人力、时间等。

采用表面贴装技术(SMT)是电子产品业的趋势我们知道了SMT的优点，就要利用这些优点来为我们服务，而且随着电子产品的微型化使得THT无法适应产品的工艺要求。

因此，SMT是电子装联技术的发展趋势。

其表现在：2. 电子产品追求小型化，使得以前使用的穿孔插件元件已无法适应其要求。

3. 电子产品功能更完整，所采用的集成电路(IC)因功能强大使引脚众多，已无法做成传统的穿孔元件，特别是大规模、高集成IC，不得不采用表面贴片元件的封装。

4. 产品批量化，生产自动化，厂方要以低成本高产量，出产优质产品以迎合顾客需求及加强市场竞争力。

5. 电子元件的发展，集成电路(IC)的开发，半导体材料的多元应用。

6. 电子产品的高性能及更高装联精度要求。

7. 电子科技革命势在必行，追逐国际潮流。

SMT有关的技术组成SMT从70年代发展起来，到90年代广泛应用的电子装联技术。

由于其涉及多学科领域，使其在发展初其较为缓慢，随着各学科领域的协调发展，SMT在90年代得到讯速发展和普及，预计在21世纪SMT将成为电子装联技术的主流。

SMT培训手册上册SMT基础知识目录一、SMT简介二、SMT工艺介绍三、元器件知识四、SMT辅助材料五、SMT质量标准六、安全及防静电常识第一章SMT简介SMT 是Surface mount technology的简写，意为表面贴装技术。

亦即是无需对PCB钻插装孔而直接将元器件贴焊到PCB表面规定位置上的装联技术。

SMT的特点从上面的定义上，我们知道SMT是从传统的穿孔插装技术（THT）发展起来的，但又区别于传统的THT。

那么，SMT与THT比较它有什么优点呢？下面就是其最为突出的优点：1.组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。

2.可靠性高、抗振能力强。

焊点缺陷率低。

3.高频特性好。

减少了电磁和射频干扰。

4.易于实现自动化，提高生产效率。

5.降低成本达30%~50%。

节省材料、能源、设备、人力、时间等。

采用表面贴装技术(SMT)是电子产品业的趋势我们知道了SMT的优点，就要利用这些优点来为我们服务，而且随着电子产品的微型化使得THT无法适应产品的工艺要求。

因此，SMT是电子装联技术的发展趋势。

其表现在：1.电子产品追求小型化，使得以前使用的穿孔插件元件已无法适应其要求。

2.电子产品功能更完整，所采用的集成电路(IC)因功能强大使引脚众多，已无法做成传统的穿孔元件，特别是大规模、高集成IC，不得不采用表面贴片元件的封装。

3.产品批量化，生产自动化，厂方要以低成本高产量，出产优质产品以迎合顾客需求及加强市场竞争力。

4.电子元件的发展，集成电路(IC)的开发，半导体材料的多元应用。

5.电子产品的高性能及更高装联精度要求。

6.电子科技革命势在必行，追逐国际潮流。

SMT有关的技术组成SMT从70年代发展起来，到90年代广泛应用的电子装联技术。

由于其涉及多学科领域，使其在发展初其较为缓慢，随着各学科领域的协调发展，SMT在90年代得到讯速发展和普及，预计在21世纪SMT将成为电子装联技术的主流。

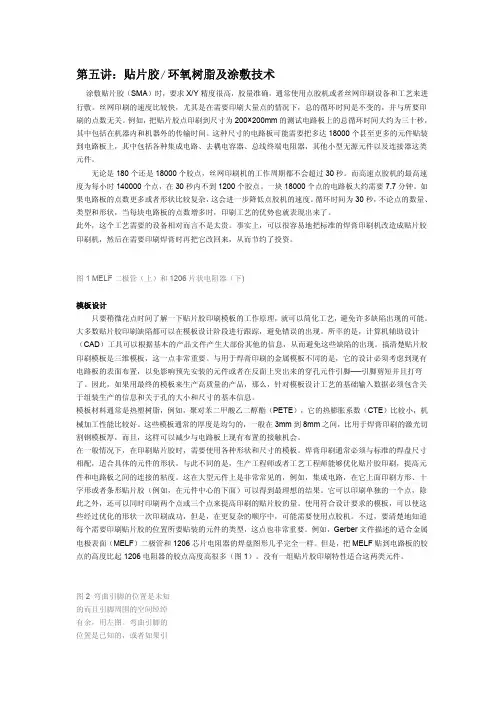

第五讲：贴片胶/环氧树脂及涂敷技术涂敷贴片胶（SMA）时，要求X/Y精度很高，胶量准确，通常使用点胶机或者丝网印刷设备和工艺来进行敷。

丝网印刷的速度比较快，尤其是在需要印刷大量点的情况下，总的循环时间是不变的，并与所要印刷的点数无关。

例如，把贴片胶点印刷到尺寸为200×200mm的测试电路板上的总循环时间大约为三十秒，其中包括在机器内和机器外的传输时间。

这种尺寸的电路板可能需要把多达18000个甚至更多的元件贴装到电路板上，其中包括各种集成电路、去耦电容器、总线终端电阻器，其他小型无源元件以及连接器这类元件。

无论是180个还是18000个胶点，丝网印刷机的工作周期都不会超过30秒。

而高速点胶机的最高速度为每小时140000个点，在30秒内不到1200个胶点。

一块18000个点的电路板大约需要7.7分钟。

如果电路板的点数更多或者形状比较复杂，这会进一步降低点胶机的速度。

循环时间为30秒，不论点的数量、类型和形状，当每块电路板的点数增多时，印刷工艺的优势也就表现出来了。

此外，这个工艺需要的设备相对而言不是太贵。

事实上，可以很容易地把标准的焊膏印刷机改造成贴片胶印刷机，然后在需要印刷焊膏时再把它改回来，从而节约了投资。

图1 MELF二极管（上）和1206片状电阻器（下)模板设计只要稍微花点时间了解一下贴片胶印刷模板的工作原理，就可以简化工艺，避免许多缺陷出现的可能。

大多数贴片胶印刷缺陷都可以在模板设计阶段进行跟踪，避免错误的出现。

所幸的是，计算机辅助设计（CAD）工具可以根据基本的产品文件产生大部份其他的信息，从而避免这些缺陷的出现。

搞清楚贴片胶印刷模板是三维模板，这一点非常重要。

与用于焊膏印刷的金属模板不同的是，它的设计必须考虑到现有电路板的表面布置，以免影响预先安装的元件或者在反面上突出来的穿孔元件引脚──引脚剪短并且打弯了。

因此，如果用最终的模板来生产高质量的产品，那么，针对模板设计工艺的基础输入数据必须包含关于组装生产的信息和关于孔的大小和尺寸的基本信息。

SMT生产流程及相关工艺简介（按材质分为:Rigid PCB & Flexible PCB）（图层分类为三类:Single Side PCB /Double Side PCB/Multilayer PCB）（2） SMC/D： Surface Mount Component/ Device 表而贴装组件（3）Al :Auto-Insertion 自动插件（4）IC : integrate circuit 集成电路（5）SMA： Surface Mounting Assembly 表而貼裝工程（6）ESD： Electro State Discharge 静电防护（7）Chip：片状元器件（无源元器件）（8）ppm:parts per million指每百万PAD（点）有多少个不良PAD（点）（9）锡膏：用于电子元器件连接到电路板焊盘的一种辅材，有铅锡膏的熔点183°C左右, 锡和铅的成分比约为63/37左右，约有诧不到的活性物质，重点讲述活性物质的作用是助焊和可挥发性，此外过炉后的熔点不在183°C 了而是250°C左右。

如图D（10）红胶/黄胶：用于有宜立元件的电路板背而（焊接而）的表贴元件装连工作。

固化温度约在130-150°C之间。

（11）钢网（网板）：用于印刷的模具，钢板厚度仅为0. 12mm,蹦得专门紧、碰一下专门容易变形，一旦变形就报废，和PCB的焊盘是一模一样的（12）炉温曲线图：分为四个区一升温区、浸润区、回流区、冷却区，有铅峰值温度230°C 左右，无铅峰值260 9左右.（13）F eeder：喂料器是给贴片机供给物料的一个部件一、SMT单而板元件组装工艺流程二.SHT双而板元件组装工艺流程A：SWI/AI懈歳适肝SMD元件多于分富元件繃况B： Al—SMT先插石贴，适用于分离元件多于迎元件的情况C： SMT—Al—SMT—MI现代SMT工厂的要紧设备流程图（一）Reflow现代SMT工厂tester设备配置图（三）1、ICT （In-circuit tester）简介，也称为线上测试机线上测度机属于接触式检测技术，也是生产中测试最差不多的方法之一，由于它具有专门強的故障診断能力而广泛使用。

SMT贴片工艺SMT加工及检验作业指导书一、贴片工艺要求1.1 工艺目的本工艺要求确保SMT贴片工艺的质量，提高生产效率，降低生产成本。

1.2 工艺要求在SMT贴片工艺中，必须遵循以下工艺要求：确保设备的正常运行和维护；选择合适的贴片材料；确保贴片过程的正确性和稳定性；保证产品的质量和稳定性。

二、贴片工艺流程2.1 全自动工艺流程全自动工艺流程包括：印刷锡膏、贴片、回流焊、清洗、检验等环节。

2.2 手动贴片工艺流程手动贴片工艺流程包括：印刷锡膏、手动贴片、回流焊、清洗、检验等环节。

三、首板试贴检验3.1 首件试贴合检验在生产过程中，必须进行首件试贴合检验，以确保贴片工艺的正确性和稳定性。

3.2 生产中质检故障处理在生产过程中，如果发现质量问题，必须及时进行故障处理，以确保产品质量和生产效率。

四、手动贴装工艺4.1 手装工艺的要求手动贴装工艺要求操作人员必须熟练掌握贴装工艺，保证产品质量和生产效率。

4.2 手装贴装的应用范围手动贴装工艺适用于小批量、多品种、高质量的生产。

4.3 手装贴装工艺手动贴装工艺流程包括：印刷锡膏、手动贴片、回流焊、清洗、检验等环节。

五、SMT外观检验标准SMT外观检验标准包括以下规范：A、锡浆印制规范；B、红胶印制规范；C、Chip料放置焊接规范；D、翅膀型IC料放置焊接规范；E、J型脚放置焊接规范；F、城堡型IC放置焊接规范；G、BGA放置焊接规范；H、扁平元件脚放置焊接规范；I、其他补充。

本文介绍了贴片工艺的要求和保证贴装质量的三要素。

贴片工艺的目的是使用贴片机将片式元器件精确地贴放到印好焊膏或贴片胶的PCB表面相对应的位置上。

在贴装元器件时，需要符合产品的装配图和明细表要求，保证元器件完好无损，并且焊端或引脚不小于1/2厚度要浸入焊膏，对于焊膏挤出量也有严格的要求。

同时，元器件的端头或引脚均和焊盘图形对齐、居中，允许有一定的偏差，但要满足一定的要求范围。

保证贴装质量的三要素分别是元件正确、位置准确和工艺要求的满足。
