变压器油的性能变压器油的性能指标及验收标准

变压器油国标变压器油是一种用于变压器冷却和绝缘的特殊润滑油。

它的质量标准是基于国际上广泛接受的国际标准化组织（ISO）制定的国际标准。

本文将介绍变压器油的国家标准以及其相关要求。

一、国家标准我国对变压器油的质量和性能制定了一系列国家标准，其中最重要的是《变压器油国家标准》（GB/T 7600-2008）。

该标准规定了变压器油的技术要求、检验方法、包装、运输和贮存。

二、技术要求1. 外观：变压器油应为无色或浅黄色的液体，不应有机械杂质和悬浮物。

2. 渗透指数：变压器油应具有一定的渗透能力，以确保在变压器操作期间油液能够正常循环。

3. 粘度指数：变压器油的粘度应在一定的范围内，以保证在不同温度下其性能稳定。

4. 闪点：变压器油的闪点应符合国家规定的最低标准，以确保其在使用过程中不易引发火灾事故。

5. 水分含量：变压器油中的水分含量应严格控制在一定的范围内，以防止水分对变压器绝缘性能的影响。

6. 电气强度：变压器油应具有良好的电气绝缘性能，以确保变压器的正常运行。

7. 酸值：变压器油的酸值应符合国家规定的最大标准，以保证其不会对变压器绝缘材料产生腐蚀作用。

8. 铜片腐蚀：变压器油对铜片的腐蚀性应符合国家规定的最低标准。

9. 剩余气体：变压器油中的剩余气体含量应小于国家规定的最大标准，以确保变压器的正常工作。

三、检验方法为了确保变压器油的质量符合国家标准，需要进行一系列的检验。

按照《变压器油国家标准》（GB/T 7600-2008）的要求，可以采用以下方法进行检验：1. 外观检验：通过目视观察变压器油的外观，检查是否有浑浊、悬浮物等异常情况。

2. 渗透指数测定：使用渗透计测定变压器油的渗透指数，以评估其渗透能力。

3. 粘度测定：使用粘度计测定变压器油在不同温度下的粘度，以判断其流动性。

4. 闪点测定：使用闪点仪测定变压器油的闪点，判断其易燃性。

5. 水分含量测定：采用称量法、干燥法或滴定法等方法，测定变压器油中的水分含量。

变压器油化验标准## 标题：变压器油化验标准### 一、引言变压器油是变压器正常运行的重要组成部分，通过对变压器油的化验可以及时了解变压器的工作状态和健康状况。

本文将介绍变压器油化验标准，以及每个指标的含义和标准要求。

### 二、变压器油化验指标以下是常见的变压器油化验指标及其标准要求：#### 1. 水分含量水分是变压器油中最常见的污染物之一，它会导致油的绝缘性能下降。

水分含量的标准要求通常为：- 干式变压器：不超过30 ppm（百万分之三十）- 油浸式变压器：不超过35 ppm（百万分之三十五）#### 2. 电气强度电气强度反映了变压器油的绝缘性能。

一般来说，电气强度越高，油的绝缘性能越好。

标准要求通常为：- 至少达到30 kV（千伏/毫米）#### 3. 粘度粘度是指变压器油的流动性，它会影响变压器油在变压器内部的传导能力。

标准要求通常为：- 20℃时，一般不低于8.5 mm²/s（平方毫米/秒）- 40℃时，一般不超过12 mm²/s（平方毫米/秒）#### 4. 介电损失因子介电损失因子是指电场中单位厚度的变压器油所吸收的单位电量。

标准要求通常为：- 不超过0.005#### 5. 溶解气体含量变压器油中的溶解气体主要包括氢、氧、氮和二氧化碳等。

溶解气体的含量会影响变压器油的绝缘性能和稳定性。

标准要求通常为：- 氢气含量不超过10 ppm（百万分之十）- 二氧化碳含量不超过500 ppm（百万分之五百）### 三、变压器油化验操作流程进行变压器油化验时，一般需要按照以下流程进行操作：1. 样品采集：从变压器中取得一定量的变压器油样品。

2. 样品处理：对采集到的变压器油样品进行处理，包括去除悬浮物和杂质等。

3. 化验操作：进行各项指标的化验测试，如水分含量、电气强度、粘度等。

4. 数据分析：根据化验结果进行数据分析和判定，判断变压器油的健康状况。

5. 结果报告：将化验结果整理成报告形式，并进行结果说明和建议。

变压器油化验标准变压器油是变压器中的重要冷却介质和绝缘介质，常规的油化验可对变压器油的使用情况进行判断和评估，帮助提前发现变压器故障，保证变压器安全稳定运行。

本文将从变压器油化验的方法、常见的油化验指标和对油化验结果的判断等方面展开讨论，以期给读者提供参考。

一、变压器油化验的方法变压器油化验是通过对油中的各种化学成分的定量分析来判断油的质量和使用状况。

常规的变压器油化验方法主要有以下几种：色谱法分析、物理性质测试、电化学测试和光谱分析法等。

下面简单介绍一下这几种方法的原理和操作流程。

1.色谱法分析色谱法是一种分析技术，能够将混合物中的各种成分分离出来，并按照它们的相对含量进行定量。

在变压器油化验中，色谱法可以对油中的杂质、溶解气体、沥青质、氧化产物、硫化产物和有机酸等进行分析，并定量计算出它们的含量和种类。

色谱法分析的操作流程如下：（1）样品处理：将待分析的变压器油样品取出一定量，经过预处理后再进行色谱分析。

（2）分离：将样品注入色谱仪装置中进行分离，以得到各个化学成分的峰形。

（3）检测：在分离出来的化学成分下面安装检测器进行检测，计算各个成分的相对含量。

2.物理性质测试在变压器油化验中，物理性质测试是一种简单的方法，可以通过测试油的密度、黏度和闪点等物理性质来评估油的质量和使用状况。

其中，油的密度和黏度可以反映出油的粘度和流动性，闪点则是油中挥发性成分的度量。

物理性质测试的操作流程如下：（1）密度测试：用密度计或密度比重计测定油的密度。

（2）黏度测试：用黏度计或运动黏度计测定油的黏度。

（3）闪点测试：用闪点仪测试油的闪点，反映出油中挥发性成分的度量。

3.电化学测试电化学测试是一种测试变压器油的酸值、铜腐蚀度、水分含量等指标的方法。

通过电化学测试，可以了解油中水分、氧化酸、杂质和铜腐蚀等情况。

电化学测试的操作流程如下：（1）酸值测试：按照ASTM D974等标准进行测试，测定油的酸值。

（2）铜腐蚀度测试：按照ASTM D130等标准进行测试，测定油的铜腐蚀度。

最新变压器油标准
（一）新变压器油技术要求
国产新变压器油应按GB 2536——90或SH 0040——91标准验收。

1.GB 2536——90新变压器油技术要求（见表3-1-3）（电压等级小于等于220KV）
量为无。

2）以新疆原油和大港原油生产的变压器油测定凝点和倾点时，允许用定性滤纸过滤。

倾点指标，根据生产和实际使用实际经与用户协商，可不受本标准限制。

3）氧化安定性为保证项目，每年至少测定一次。

4）击穿电压为保证项目，每年至少测定一次。

用户使用前必须进行过滤并重新测定。

5）测定击穿电压允许用定性滤纸过滤。

2.SH 0040-91超高压变压器新油技术要求（见表3-1-4）（电压等级大于等于330KV）
测定机械杂质含量为无。

2）以新疆原油和大港原油生产的超高压变压器油测定倾点和凝点时，允许用定性滤纸过滤。

3）氧化安定性为保证项目，每年至少测定一次。

4）测定击穿电压时允许用定性滤级过滤。

5）析气性为保证项目,每年至少测定一次。

变压器油试验项目及标准
1、凝固点：油中固体颗粒的凝固点是指油温低于此凝固点的条件下，油中的液态部分将逐渐结晶，其凝固点一般为-25℃-30℃。

2、粘度：油中所需的涂抹和流动性，关系到机器内部零件部位之间的摩擦因素，环境温度范围越大，油越有保护性，粘度一般应在25℃时保持120-220mm2/s。

3、蒸发损失：表示油在高温下放射出来的气体量，一般不超过2%。

4、水分：油中存在的水分可能会影响油的供给，并使整个系统运行不平稳，检测分析环境温度大于90℃的情况下，其含水量不能超过0.01%，环境温度90℃以下的情况下，其含水量不能超过0.005%。

5、开关油钼游离值：影响开关油性能，对绝缘有增强作用，一般钼游离值不低于1.4mg MOM/100g。

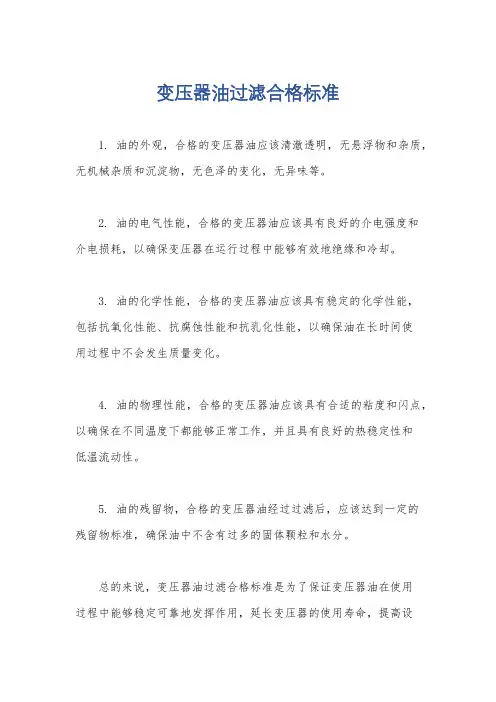

变压器油过滤合格标准
1. 油的外观，合格的变压器油应该清澈透明，无悬浮物和杂质，无机械杂质和沉淀物，无色泽的变化，无异味等。

2. 油的电气性能，合格的变压器油应该具有良好的介电强度和
介电损耗，以确保变压器在运行过程中能够有效地绝缘和冷却。

3. 油的化学性能，合格的变压器油应该具有稳定的化学性能，
包括抗氧化性能、抗腐蚀性能和抗乳化性能，以确保油在长时间使
用过程中不会发生质量变化。

4. 油的物理性能，合格的变压器油应该具有合适的粘度和闪点，以确保在不同温度下都能够正常工作，并且具有良好的热稳定性和
低温流动性。

5. 油的残留物，合格的变压器油经过过滤后，应该达到一定的
残留物标准，确保油中不含有过多的固体颗粒和水分。

总的来说，变压器油过滤合格标准是为了保证变压器油在使用
过程中能够稳定可靠地发挥作用，延长变压器的使用寿命，提高设
备的运行效率和安全性。

这些标准是根据国家标准和行业规范制定的，对于变压器油的生产、运输、储存和使用都具有重要的指导意义。

变压器绝缘油的技术性能
1)变压器绝缘油的牌号
变压器绝缘油的牌号是按照绝缘油的凝固点而确定的。

常用变压器油的牌号有:10号油凝固点在-10℃;25号油凝固点为-25℃:45号油凝固点为-45℃。

2)变压器油的技术性能指标
(1)耐压强度:单位体积的变压器油承受的电压强度。

往往采用油杯进行变压器油耐压试验。

在油杯内，电极直径为25mm厚为6mm间隙为2.5mm时的击穿电压值。

一般试验中的变压器油耐压25kV,新油耐压30kV。

新标准对于10kV运行中的变压器绝缘油，耐压放宽至20kV。

(2)凝固点:变压器油达到某一温度时，变压器油的黏度达到最大，该点的温度即为变压器油的凝固点。

(3)闪点:变压器油达到某一温度时，油蒸发出的气体，如果临近火源即可引起燃烧，该时
变压器油所达到的温度称为闪点。

变压器油的闪点不能低于135℃。

(4)黏度:是指变压器油在50℃时的黏度(条件度或运动黏度mm/s)。

为便于发挥对流散热作用,黏度小一些为好，但是黏度影响变压器油的闪点。

(5)密度:变压器油密度越小，说明油的质量好油中的杂质及水分容易沉淀。

(6)酸价:表示每克变压器油所中和氢氧化钠的含量，用NaOHmg/g油表示。

酸价表明变压器油的氧化程度，酸价出现表示变压器油开始氧
化，所以变压器油的酸价越低对变压器越有利。

(7)安定度:是抗老化程度的参数，所以安定度越大，变压器油质量越好。

(8)灰分:表明变压器油内,含酸、碱、硫、游离炭、机械混合物的数量，也可称为变压器的纯度。

因此，灰分含量越小越好。

变压器油化验标准首先，变压器油的外观检测是通过肉眼观察变压器油的颜色、透明度、杂质等情况来判断油质的好坏。

正常的变压器油应该是无色透明的，不含悬浮物和沉淀物。

如果发现变压器油呈现出混浊、浑浊、有色或者有悬浮物和沉淀物的情况，就需要对其进行进一步的化验分析。

其次，变压器油的物理性质包括闪点、凝固点、粘度等指标。

闪点是指在一定的条件下，液体的蒸气与空气形成可燃性混合物并在受热源作用下瞬间燃烧的最低温度。

凝固点是指液体在温度下降至一定程度时开始凝固的温度。

粘度是指液体的内摩擦阻力，反映了液体的流动性能。

这些指标的检测可以直观地了解变压器油的流动性、稳定性和耐寒性，为油质的评估提供重要依据。

再次，变压器油的化学性质是指油中含有的各种化学成分的含量和性质。

其中，水分、气体、酸值、介质损耗等是常见的化学性质指标。

水分和气体的含量是影响变压器油绝缘性能的重要因素，高含量的水分和气体会降低油的绝缘强度。

酸值是指油中酸性物质的含量，过高的酸值会导致油的腐蚀性增加。

介质损耗是指油在电场作用下的能量损耗，是评价绝缘油绝缘性能的重要指标。

因此，对这些化学性质的检测可以全面了解变压器油的化学稳定性和绝缘性能。

最后，变压器油的电气性质是指油的介电强度、介电损耗因数等指标。

介电强度是指油在一定条件下的绝缘击穿电压，是评价绝缘油绝缘性能的重要指标。

介电损耗因数是指油在电场作用下的能量损耗，也是评价绝缘油绝缘性能的重要指标。

通过对这些电气性质的检测，可以全面了解变压器油的绝缘性能和电气性能。

总之，变压器油的化验标准是确保变压器油质量的重要手段，通过对变压器油外观、物理性质、化学性质、电气性质等方面的全面检测，可以及时了解变压器油的质量状况，保证变压器的安全运行和延长设备的使用寿命。

主要性能指标：●比重：在20~40℃时比重不超过0.895，由于油的比重小，使油内的杂质和水分容易沉淀。

●粘度：油在50℃时的粘度不超过9.6，由于油的粘度小，其对流散热作用好。

●闪点：油加热后产生的蒸汽与空气混合，遇到明火能发生燃烧的最低温度。

油的闪点越高越好，一般不低于是135℃●凝固点：油的粘度随温度而变化，温度越低，粘度越大。

当温度低到一定程度，油不再流动而凝固，这时的温度称为油的凝固点。

凝点低，油的对流散热性能好。

因此凝固点越低越好。

25号油的凝固点为－25℃，45号油的凝固点为－45℃。

●酸价：表示油中游离酸的含量。

酸价的大小表明油的氧化程度和劣化程度。

酸价越高，氧化越严重，因此，油的酸价越低越好。

●安定性：由于油和空气长期接触和受热，会氧化成酸、树脂、沉淀物等，称为老化现象。

安定度就是抗拒绝缘老化的能力，安定度越高越好。

由于变压器油的作用及其性能指标的特殊性，新的和运行中的变压器油需要作试验，按变压器运行规程规定，变压器油每年需取样试验。

试验项目有：耐压试验、介质损耗试验、简化试验。

变压器油质量的简易鉴别：●颜色：新油一般为浅黄色、氧化后颜色变深。

新油呈深暗色是不允许的。

●透时度：新油在玻璃瓶中是透明的，并带有蓝紫色的荧光，如果失去荧光和透明度，说明有机械杂质和游离炭。

●气味：变压器油应没有气味，或带一点煤油味，如有别的气味，说明油质变坏。

变压器油的运行：●检查储油柜和充油绝缘套管内油面的高度和封闭处有无渗漏油现象，以及油标内的油色是否透明。

●检查变压器上层油温。

正常时一般应在85℃以下。

●呼吸器应畅通，硅胶吸潮不应达到饱和。

●瓦斯继电器是否动作。

运行变压器油质量标准变压器油是变压器中必不可少的重要绝缘介质，其质量直接关系到变压器的安全运行和性能稳定。

为了保证变压器油的质量，各国都制定了相应的变压器油质量标准。

本文将围绕运行变压器油质量标准展开讨论，以期为相关工作者提供参考。

首先，变压器油的质量标准主要包括以下几个方面：1. 外观质量，变压器油应呈透明状，无悬浮物和沉淀物，无机械杂质，无色泽不均匀和发黑现象。

2. 化学指标，包括闪点、倾点、酸值、介电损耗因数等指标，这些指标直接关系到变压器油的绝缘性能和热稳定性。

3. 物理指标，主要包括密度、粘度、含水量等指标，这些指标反映了变压器油的流动性和稳定性。

其次，根据不同国家和地区的标准要求，变压器油的质量标准也会有所不同。

例如，国际电工委员会（IEC）制定的IEC60296标准规定了变压器油的质量要求，而美国标准化协会（ASTM）也制定了相应的变压器油质量标准，不同的标准对变压器油的质量指标和测试方法有着具体的规定。

此外，为了确保变压器油的质量达到标准要求，需要采取相应的质量控制措施。

首先是对原油进行严格的筛选和检测，确保原油的质量符合要求；其次是在生产过程中严格控制各项工艺参数，确保变压器油的生产过程符合标准要求；最后是对成品油进行全面的检测和验证，确保变压器油的质量达到标准要求。

总之，运行变压器油质量标准对于保证变压器的安全运行和延长其使用寿命具有重要意义。

各国和地区都制定了相应的变压器油质量标准，对变压器油的外观质量、化学指标、物理指标等方面进行了具体的规定。

为了确保变压器油的质量达到标准要求，需要采取相应的质量控制措施，对原油、生产过程和成品油进行严格的检测和验证。

只有如此，才能保证变压器油的质量稳定可靠，为变压器的安全运行提供保障。
