EDCS-8100系列变电站综合自动化系统技术说明书

一、水电站监控系统的体系结构1、系统整体结构简介2、系统特点3、典型网络结构1、系统整体结构简介水电厂计算机监控系统目前均按对象设计，采用分层分布、开放式网络系统结构，具有典型的三层结构：主控层、通信层、现地层。

如下图所示主控层通信层线地层①主控层主控层又称上位机管理层或站控层，采用以太网等通信结构，根据需要可设置操作员站、工程师站、数据服务器、通信工作站、打印机、卫星时钟等，形成电气系统的监控、管理中心。

主控层按设备划分为计算机设备（工作站），通讯网络接口设备、打印设备，不见断电源设备，卫星同步对时设备，中文语音报警设备等。

计算机设备（工作站）数目随电厂情况而定，都选用高档工控机,实现站内监视，控制操作。

网络打印机可选用激光、喷墨或针式打印机。

通信工作站上还可配置马赛克返回屏控制软件，实时刷新返回屏信号及数据。

主控层采用开放的Windows2003 Professional（专业版）或server（服务器）操作系统,数据库采用分布式数据库结构,根据节点的不同功能配置相应的数据库,应用软件采用模块化、对象化、结构化设计，具有一定的完整性和独立性,软件另有维护诊断工具,可对人机界面进行维护以满足不同用户对显示画面、打印图表的不同格式的要求。

②通信层通信层又称通信管理层或通信网络层，采用通信管理机、交换机等实现规约转换和装置通信。

由于现场保护测控装置等智能设备数量多，一般机组、主变、线路、厂用电、公用子系统和其他智能设备可分别组网，保证了系统的实时性和稳定性。

各子系统可分别设置通信管理机，根据需要可为双机冗余设计。

各通信管理机接于上位机层以太网，同时可以经以太网/CAN/RS-485/232 通信口直接与相应机组LCU的电气控制器PLC相联，实现数据交换。

通讯网络结构采用以太网、CAN、RS-485总线，可配置成双网冗余结构方式，网络介质可为同轴电缆线，屏蔽双绞线，光纤等。

③现地层现地层又称现地控制单元，现地控制单元(LCU)具备保护、测量及控制等所有功能,并遵循保护相对独立和动作可靠性的原则,现地控制单元不依赖于通讯网络和上位机管理层,能独立完成监控和保护的功能,符合部分标准要求。

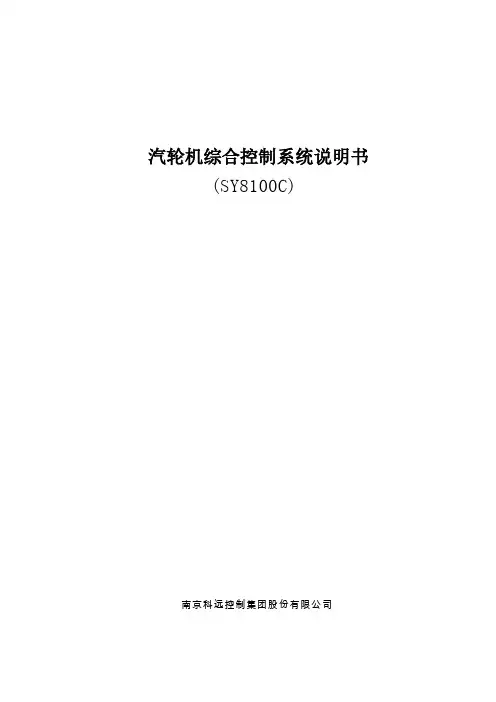

汽轮机综合控制系统说明书(SY8100C)南京科远控制集团股份有限公司目录第一章汽轮机综合控制系统技术说明书 (3)1.1系统概述 (3)1.2SY8100C汽轮机数字电液调节系统简述 (4)1.3SY8100C汽轮机数字电液调节系统的技术指标 (4)1.4 汽轮机数字电液调节系统主要功能 (5)1.4.1 DAS功能 (5)1.4.2 自动控制系统 (5)1.5.SY8100C汽轮机数字电液调节系统电子部分构成 (7)第二章汽轮机综合控制系统逻辑设计说明 (7)3.1.SY8100C系统主要功能 (19)3.2.SY8100C系统设计说明 (20)3.2.1 EH油系统控制 (20)3.2.2 阀位标定 (20)3.2.3 挂闸判断条件 (20)3.2.4 远方挂闸 (20)3.2.5 启动方式选择 (21)3.2.6 转速的进行保持 (21)3.2.7 严密性实验 (21)3.2.9 超速保护实验 (22)3.2.10 自动同期控制 (22)3.2.11 功率闭环控制 (22)3.2.12 主汽压控制 (22)3.2.13 主汽压保护 (23)3.2.14 抽汽控制 (23)3.2.15 一次调频 (23)3.2.17 协调控制 (24)3.2.18 超速保护 (24)3.2.19 活动实验 (24)3.2.20 阀位限制 (24)第一章汽轮机综合控制系统技术说明书1.1系统概述近年来随着计算机技术的发展及用户对自动化要求的不断提高，中小汽轮机（特别是抽汽机组及联合循环机组）也陆续开始应用数字电液控制系统。

中小汽轮机以供热机组为主，从控制系统角度讲即调节系统为多变量控制系统，采用液压调节系统其控制品质不高，例如热电负荷调节产生耦合，自整性不够，调节系统仅为比例调节，调节精度不高，超调量大，调节时间过长，高低压油动机不同步等，且调节参数制造厂内一经整定后，现场很难改变，这在抽汽汽轮机中尤为突出，用户运行使用难度大；全液压调节机组由于只能实现比例调节，同时同步器调节范围有限（一般96%-106%），在高压机组（50MW以内9MPa 进汽参数）常出现滑参数启动整定的调节参数不能满足额定初终参数下运行需要，例如表现为加不满负荷或减不完负荷。

郑州众智科技股份有限公司SMARTGEN (ZHENGZHOU) TECHNOLOGY CO.,LTD .HGM8100N 系列 （HGM8110V_8120V_8110L_8120L_8110CAN_8120CAN ）发电机组控制器用户手册目次前言 (4)1 概述 (6)2 型号对比 (6)3 性能和特点 (7)4 规格 (9)5 操作 (10)5.1 指示灯 (10)5.2 按键功能描述 (10)5.3 显示 (12)5.3.1 主显示 (12)5.3.2 参数设置菜单 (13)5.3.3 参数设置 (13)5.4 自动开机停机操作 (14)5.5 手动开机停机操作 (15)5.6 发电机组控制器开关控制过程 (16)5.6.1 HGM8120N开关控制过程 (16)5.6.1.1 手动转换过程 (16)5.6.1.2 自动转换过程 (16)5.6.2 HGM8110N开关控制过程 (17)5.6.2.1 手动控制过程 (17)5.6.2.2 自动控制过程 (17)6 保护 (18)6.1 警告报警 (18)6.2 停机报警 (19)6.3 跳闸停机报警 (21)6.4 跳闸不停机报警 (21)7 接线 (22)8 编程参数范围及定义 (24)8.1 参数设置内容及范围一览表 (24)8.2 可编程输出口可定义内容一览表 (30)8.2.2 自定义时间段输出 (34)8.2.3 自定义组合输出 (34)8.3 可编程输入口定义内容一览表(全部为接地(B-)有效) (35)8.4 传感器选择 (37)8.5 起动成功条件选择 (38)9 参数设置 (39)10 传感器设置 (39)11 试运行 (40)12 典型应用 (41)13 安装 (43)13.1 外形尺寸 (43)13.2 电池电压输入 (43)13.3 速度传感器输入 (43)13.4 输出及扩展继电器 (43)13.5 交流电流输入 (43)13.6 耐压测试 (43)14 GSM短信报警与遥控 (44)14.1 GSM短信报警 (44)14.2 GSM短信遥控 (44)15 控制器与发动机的J1939连接 (45)15.1 CUMMINS ISB/ISBE(康明斯) (45)15.2 CUMMINS QSL9 (45)15.3 CUMMINS QSM11(进口) (45)15.4 CUMMINS QSX15-CM570 (46)15.5 CUMMINS GCS-MODBUS (46)15.6 CUMMINS QSM11(西安康明斯) (47)15.7 CUMMINS QSZ13(东风康明斯) (47)15.8 DETROIT DIESEL DDEC III/IV(底特律) (47)15.9 DEUTZ EMR2(道依茨) (48)15.10 JOHN DEERE(强鹿) (48)15.11 MTU MDEC (48)15.12 MTU ADEC(SMART模块) (48)15.13 MTU ADEC(SAM模块) (49)15.14 PERKINS(珀金斯) (49)15.15 SCANIA (49)15.16 VOLVO EDC3(沃尔沃) (50)15.17 VOLVO EDC4 (50)15.18 VOLVO-EMS2 (50)15.19 玉柴 (51)15.20 潍柴 (51)16 ETHERNET接口 (52)16.1 网络客户端连接方式 (52)16.2 控制器连接网线说明 (52)17 故障排除 (53)前言是众智的中文商标是众智的英文商标SmartGen ―Smart的意思是灵巧的、智能的、聪明的，Gen是generator(发电机组)的缩写，两个单词合起来的意思是让发电机组变得更加智能、更加人性化、更好的为人类服务。

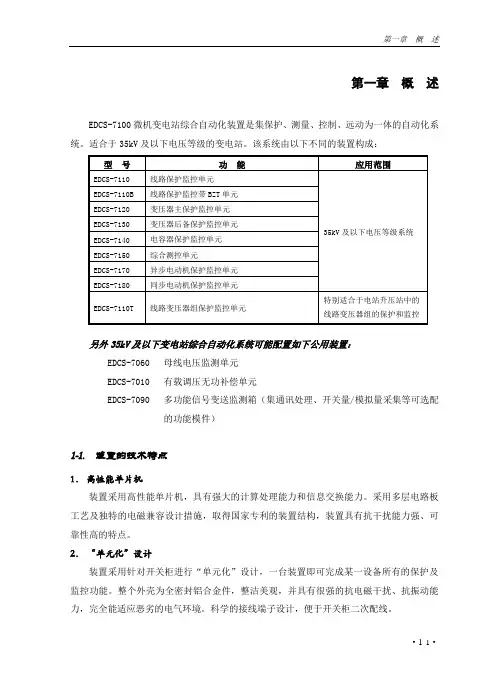

第一章概述EDCS-7100微机变电站综合自动化装置是集保护、测量、控制、远动为一体的自动化系统。

适合于35kV及以下电压等级的变电站。

该系统由以下不同的装置构成：另外35kV及以下变电站综合自动化系统可能配置如下公用装置：EDCS-7060 母线电压监测单元EDCS-7010 有载调压无功补偿单元EDCS-7090 多功能信号变送监测箱（集通讯处理、开关量/模拟量采集等可选配的功能模件）1-1.装置的技术特点1．高性能单片机装置采用高性能单片机，具有强大的计算处理能力和信息交换能力。

采用多层电路板工艺及独特的电磁兼容设计措施，取得国家专利的装置结构，装置具有抗干扰能力强、可靠性高的特点。

2．“单元化”设计装置采用针对开关柜进行“单元化”设计，一台装置即可完成某一设备所有的保护及监控功能。

整个外壳为全密封铝合金件，整洁美观，并具有很强的抗电磁干扰、抗振动能力，完全能适应恶劣的电气环境。

科学的接线端子设计，便于开关柜二次配线。

3．可独立整定四套保护定值，定值切换安全方便4．强大的继电保护功能装置内集成了电力系统常用的各种保护功能，针对不同电气一次主设备或用户的要求，可从保护配置中挑选相关保护进行组合以适应不同的应用场合。

当用户选定需要的保护类型后，其余未选定的保护以及相关的菜单不显示。

5．事件记录和故障录波为了便于分析故障原因和设备缺陷诊断，装置具有事件记录和故障录波功能，与电力系统安全运行相关的所有事件均能进行记录，可在线记录事件16条，掉电不丢失。

根据电气运行需要，用户可方便灵活地设定故障录波触发方式，只要该事件出现，故障录波器就能自动将发生该事件后的电流、电压、开关状态等信息完整真实的记录下来。

6．友好的人机接口装置的人机接口完全符合人机工程设计要求，大屏幕液晶显示，菜单化设计，全中文显示，傻瓜式操作，一般运行人员经过短时间培训就能熟练操作。

为了电气运行和管理需要，保护测控装置支持三个不同权限等级的密码管理工作模式：A.一般管理人员：通过Ⅰ级密码可以进行保护功能投退、保护定值和系统参数的修改；B.高级管理人员：通过Ⅱ级密码可以进行通道校正和出口传动测试；C.最高级管理人员：通过Ⅲ级密码可以对Ⅰ、Ⅱ级密码进行修改。

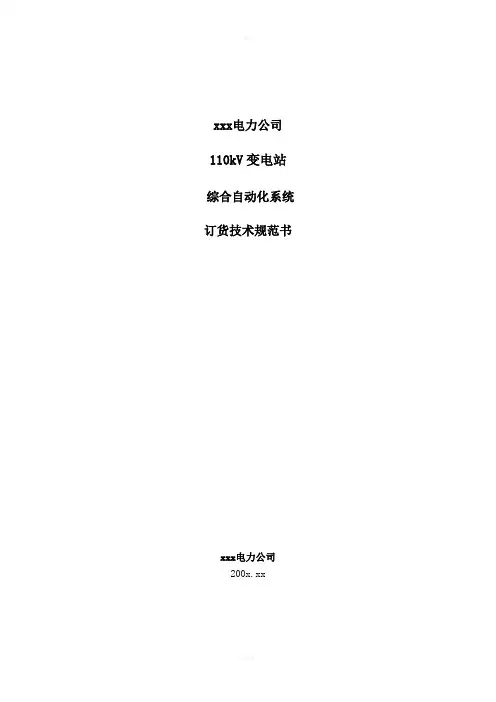

xxx电力公司110kV变电站综合自动化系统订货技术规范书xxx电力公司200x.xx目录第一部分当地监控及测控装置 (3)1 总则 (3)2 供货范围 (5)3 技术要求 (9)4 设计联络会 (26)5 技术服务和工厂培训、验收 (27)6 质量保证和试验 (31)7 包装、运输和储存 (38)第二部分继电保护及自动装置 (40)1 适用范围 (40)2 采用标准 (40)3 装置工作环境 (40)4 装置额定参数： (41)5 工程概况 (42)6 主变压器保护配置（在[ ]内打∨为本次工程） (42)7 35千伏及以下保护测控装置 (45)8 备自投装置 (48)9 供货范围 (49)10 技术要求 (50)11 柜体要求 (52)12 图纸和资料 (54)13 试验 (55)14 装运 (56)15 技术服务 (56)16 图纸确认 (57)第一部分当地监控及测控装置1总则1.1概述1.1.1本设备技术规范书适用于xxxxxxx110kV变电所改扩建工程当地监控系统及测控装置，它提出了变电所监控系统的功能、设计、结构、性能、安装和试验等方面的技术要求。

1.1.2本设备技术规范书提出的是最低限度的技术要求，卖方应提供符合本规范书和工业标准的优质产品。

1.1.3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备（或系统）完全符合本规范书的要求。

如有异议，不管是改动多大，都应在报价书中以“对技术规范书的意见和同技术规范书的差异”为标题的专门章节中加以详细描述。

1.1.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1.1.5本设备技术规范书经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。

1.1.6在本设备中使用的软件及版本应有使用版权，并应在投标时作出承诺。

1.1.7本设备技术规范书未尽事宜，由买卖双方协商确定。

1.2卖方工作范围卖方应提供满足本规范书要求所必须的硬件、软件和各项服务，其中包括（但不限于）下列内容：1.2.1监控系统和配套设备（包括光纤电缆、计算机网络电缆及辅助设施）的设计及供货，以及这些设备的现场安装、调试、验收、投运及售后服务等。

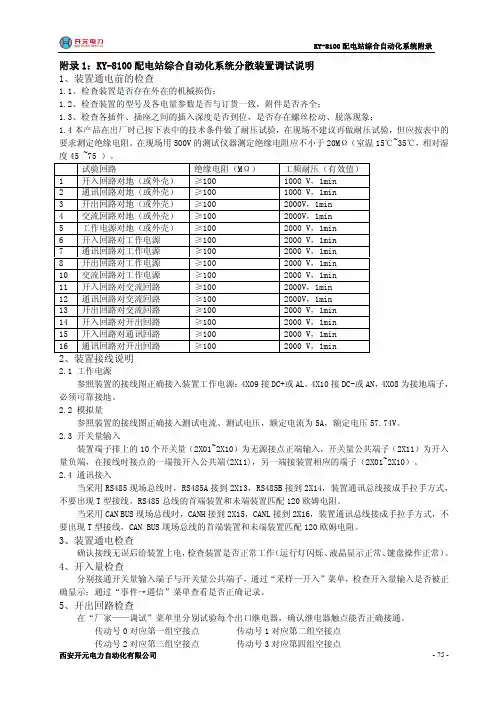

附录1：KY-8100配电站综合自动化系统分散装置调试说明 1、装置通电前的检查1.1、检查装置是否存在外在的机械损伤；1.2、检查装置的型号及各电量参数是否与订货一致，附件是否齐全；1.3、检查各插件、插座之间的插入深度是否到位，是否存在螺丝松动、脱落现象；1.4本产品在出厂时已按下表中的技术条件做了耐压试验，在现场不建议再做耐压试验，但应按表中的要求测定绝缘电阻。

在现场用500V 的测试仪器测定绝缘电阻应不小于20MΩ（室温15℃~35℃，相对湿度45%~75%）。

2、装置接线说明2.1 工作电源 参照装置的接线图正确接入装置工作电源：4X09接DC+或AL，4X10接DC-或AN，4X08为接地端子，必须可靠接地。

2.2 模拟量 参照装置的接线图正确接入测试电流、测试电压，额定电流为5A，额定电压57.74V。

2.3 开关量输入 装置端子排上的10个开关量（2X01~2X10）为无源接点正端输入，开关量公共端子（2X11）为开入量负端，在接线时接点的一端接开入公共端(2X11)，另一端接装置相应的端子（2X01~2X10）。

2.4 通讯接入 当采用RS485现场总线时，RS485A 接到2X13，RS485B 接到2X14，装置通讯总线接成手拉手方式，不要出现T 型接线，RS485总线的首端装置和未端装置匹配120欧姆电阻。

当采用CAN BUS 现场总线时，CANH 接到2X15，CANL 接到2X16，装置通讯总线接成手拉手方式，不要出现T 型接线，CAN BUS 现场总线的首端装置和未端装置匹配120欧姆电阻。

3、装置通电检查确认接线无误后给装置上电，检查装置是否正常工作（运行灯闪烁、液晶显示正常、键盘操作正常）。

4、开入量检查分别接通开关量输入端子与开关量公共端子，通过“采样—开入”菜单，检查开入量输入是否被正确显示；通过“事件→遥信”菜单查看是否正确记录。

5、开出回路检查在“厂家——调试”菜单里分别试验每个出口继电器，确认继电器触点能否正确接通。

SE-9200集成式电网调度自动化系统使用手册v2.0编写：宋丽华审核：孙建华批准：朱峰南京磐能电力科技股份有限公司Nanjing PANENG Technology Development Co.,Ltd.中国²南京版本控制记录v1.0使用手册初始版本v2.0修改ged画面保存方式，加入画面所属应用层选择，P64目录第一部分主控台使用手册 (1)1．console主控台介绍 (1)1.1 程序功能 (1)1.2 运行位置 (1)1.3 程序界面 (1)2．console使用说明 (1)2.1 用户登录注销、修改登录密码 (1)2.2 责任区设定 (2)2.3 重要信息显示 (2)2.4 快捷启动按钮 (3)第二部分画面显示使用手册 (4)1. gshow画面显示程序介绍 (4)1.1 程序功能 (4)1.2 运行位置 (4)1.3 程序界面 (4)2. 使用说明 (6)2.1 画面基本操作 (6)2.1.1 打开图形 (6)2.1.2 画面显示信息 (6)2.1.3 事故反演 (7)2.1.4 历史潮流 (8)2.2 人工操作 (8)2.2.1 开关、刀闸对象 (8)2.2.2 模拟量对象 (14)2.3 其他操作 (16)2.3.1 应用切换 (16)2.3.2 态切换 (17)第三部分告警窗口使用手册 (18)1 程序介绍 (18)1.1 程序功能 (18)1.2 运行位置 (18)1.3 程序界面 (18)2 基本操作 (19)2.1 告警显示方式 (19)2.1.1 传统时序显示 (19)2.1.2 类型分类显示 (19)2.1.3 设备单元分类显示 (20)2.2 告警查询功能 (20)2.2.1 一般查询操作 (21)2.2.2 按模板查询 (22)2.2.3 查询条件/查询结果页面切换 (23)2.3 其他主要功能介绍 (23)2.3.1 屏蔽消息功能 (23)2.3.3 锁屏功能 (27)2.3.4 刷新数据功能 (28)2.3.5 导出告警文件功能 (28)2.3.6 告警确认功能 (28)2.4 告警配置 (28)2.4.1 告警动作 (29)2.4.2 告警行为 (29)2.4.3 告警方式 (31)第四部分权限管理使用手册 (35)1 privmanager权限配置程序介绍 (35)1.1 程序功能 (35)1.2 运行位置 (35)1.3 程序界面 (35)2 操作使用说明 (36)2.1 功能的定义与维护 (36)2.2 角色的定义与维护 (36)2.2.1 添加新的角色 (36)2.2.2 删除角色 (37)2.2.3 修改角色 (37)2.3 组的定义与维护 (37)2.3.1 添加新的组 (37)2.3.2 删除组 (38)2.3.3 修改组 (39)2.4 用户的定义与维护 (39)2.4.1 添加新的用户 (39)2.4.2 删除用户 (42)2.4.3 修改用户 (42)第五部分画面编辑使用手册 (43)1 ged画面编辑程序介绍 (43)1.1 程序功能 (43)1.2 运行位置 (43)1.3 程序界面 (43)2 使用说明 (44)2.1 图元绘制 (44)2.2 电力线、母线绘制 (46)2.3 图元、电力线、母线连接 (46)2.3.1 图元与图元的连接 (46)2.3.2 图元与母线的连接 (47)2.3.3 图元与电力线的连接 (47)2.4 背景对象绘制 (47)2.5 前景对象绘制 (48)2.5.1 表格绘制 (49)2.5.2 曲线绘制 (50)2.5.4 饼图绘制 (52)2.5.5 仪表图绘制 (53)2.5.6 滑杆绘制 (54)2.5.7 温度计绘制 (55)2.5.8 模拟量绘制 (55)2.6 新建图元 (56)2.7 工具栏其他功能介绍 (61)2.8 打开、保存画面 (63)2.8.1 打开画面 (63)2.8.2 保存画面 (64)2.9 重要辅助功能介绍 (66)2.9.1 按类型选择图元 (66)2.9.2 导出状态量/模拟量 (67)第六部分数据导入工具使用手册 (68)1 ExportToDB数据导入程序介绍 (68)1.1 程序功能 (68)1.2 运行位置 (68)1.3 程序界面 (68)2 使用说明 (69)2.1 准备阶段 (69)2.1.1 数据文件准备 (69)2.1.2 厂站定义准备 (69)2.2 导入阶段 (69)2.3 其他菜单介绍 (71)2.4.1工具—模型到树状模型 (71)2.4.2工具—量测到树形模型 (72)2.4.3对比查看 (73)第七部分数据库录入使用手册 (74)1 DbInput数据库录入程序介绍 (74)1.1 程序功能 (74)1.2 运行位置 (74)1.3 程序界面 (74)2 使用说明 (74)2.1 建立一个新厂站 (74)2.2 配置一个新厂站的厂站号 (75)2.3 设定新厂站的电压等级容器 (75)2.4 建立新厂站的间隔 (76)2.5 建立新厂站的电力变压器 (76)2.6 建立新厂站的开关 (77)2.7 建立新厂站的刀闸 (77)2.8 建立新厂站的遥测 (78)2.9 建立新厂站的遥信 (79)2.10 建立新厂站的遥控 (80)2.11 如何进行公式计算 (81)2.12 填写遥测、遥信的点号 (82)2.13 画面定义表 (83)2.14 设备模型概述 (84)2.15 采样快速入库 (85)2.16 量测自动关联 (86)第八部分实时数据检索器使用手册 (88)1 DbSearch实时数据检索器程序介绍 (88)1.1 程序功能 (88)1.2 运行位置 (88)1.3 程序界面 (88)2 使用说明 (89)2.1 将数据和开关相关联 (89)2.2 将数据和刀闸相关联 (90)2.3 将数据和变压器相关联 (90)2.4 将数据和模拟量(遥测)相关联 (91)第九部分报表工具使用手册 (93)1 table报表工具程序介绍 (93)1.1 程序功能 (93)1.2 运行位置 (93)1.3 程序界面 (93)2 使用说明 (94)2.1 用户登陆/退出 (94)2.1.1登陆 (94)2.1.2退出 (95)2.2 报表管理 (96)2.2.1新建报表 (96)2.2.2修改报表属性 (96)2.2.3删除报表 (97)2.2.4保存报表 (97)2.2.5打开报表 (97)2.3 报表数据定义操作 (98)2.3.1定义报表日期 (98)2.3.2定义报表数据 (99)2.3.3清除数据定义 (100)2.4 显示/隐藏数据定义 (100)2.4.1显示数据定义 (100)2.4.2隐藏数据定义 (101)2.5 报表输出 (101)2.5.1具体到某天的报表输出 (101)2.5.2时间段的报表输出 (102)2.6 保存备忘数据 (102)2.7 保存报表数据 (103)第十部分高级应用使用手册 (105)1 系统建模 (105)1.1 图库一体化的建模工具 (105)1.2 电网设备参数准备 (105)1.3 参数字典表维护 (107)1.3.1导线/电线类型字典表 (107)1.3.2两卷/三卷变压器参数表 (107)1.4 图库建模 (108)1.4.1定义和修改设备信息 (108)1.4.2计算方向选择 (115)1.4.3生成网络拓扑 (116)2 系统运行 (118)2.1 运行程序 (118)2.2 电网拓扑分析 (118)2.3 状态估计 (124)2.4 潮流计算 (128)第一部分主控台使用手册1．c onsole主控台介绍1.1 程序功能console是系统的主控台，功能如下：1）用户登录注销、修改登录密码2）责任区设定3）重要信息显示4）快捷启动按钮1.2 运行位置程序可运行在任何SE-9200客户机或服务器上，位于/SE-9200/bin/console.exe路径下。

EDCS-7000系列电力系统综合自动化装置EDCS-7430系列电力监控装置使用说明书V1.00版本重庆新世纪电气有限公司敬告用户：1．本说明书是按EDCS-7430装置设计功能编写的通用说明书，适用于本装置的各种配置；装置是一个集多种功能和对应硬件一体的保护监控装置，可以根据不同用户的需求对功能进行软件二次配置，二次配置也确定了对应的硬件配置；用户在具体应用情况下的功能配置请参照用户所签技术协议或设备厂家项目设计说明。

2．关于EDCS-7000系列综合自动化系统的所有技术和使用说明书的版权为重庆新世纪电气公司所有。

重庆新世纪电气公司保留对所有资料的修改和解释权，请注意最新版本资料或访问公司网站： 。

版本声明产品说明书版本修改记录表序号 说明书版本 修 改 摘 要 软件版本号 修改日期1 V1.00 V1.00 06.102345678910* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符重庆新世纪电气有限公司地址：重庆市石桥铺科园四路170号F栋5楼电话：（023）68637415、68698961传真：（023）68692784邮编：400041目 录第一章 概述一. 概述.................................................................1-1二. 单元特点............................................................1-1三. 功能描述.............................................................1-2四. 通信.................................................................1-2五. 主要技术指标.........................................................1-2六. 使用环境............................................................1-3七. 运行环境............................................................1-3 第二章 装置的安装及接线一. 装置的外形...........................................................2-1二. 装置接线与配置......................................................2-1三. 装置的原理接线图.....................................................2-6四. 装置的电量测量......................................................2-13 第三章 装置的功能及实现原理一. EDCS-7430L10的功能..................................................3-1二. EDCS-7430L20的功能.................................................3-3三. EDCS-7430L13的功能..................................................3-5四. EDCS-7430L04的功能..................................................3-7五. EDCS-7430L08的功能.................................................3-7六. EDCS-7430L的功能...................................................3-8 第四章 装置的操作说明一. EDCS-7430的面板介绍.................................................4-1二. 显示界面说明........................................................4-1三. 指示灯说明...........................................................4-2四. 显示界面说明.........................................................4-2五. 人机界面操作原则.....................................................4-2六. 显示内容说明.........................................................4-3七. 参数设定.............................................................4-3八. 通讯.................................................................4-3九. 命令菜单使用说明.....................................................4-3第一章 概述一. 概 述EDCS-7430电力监控装置是一款广泛应用于电力系统的智能化多功能电力参数测量装置，可以同时对8路无源开关量进行监视，最多有5路继电器输出，继电器除了可以实现遥控外，还可以对电压，电流，等电参数实现报警功能。

KY-8100配电站综合自动化系统分散装置操作使用说明01 装置界面与操作使用说明KY-8100配电站综合自动化系统分散装置使用128×64 大屏幕汉字液晶显示器。

液晶在正常运行时关闭背光，当有按键操作或有故障报告时背光点亮。

在出厂时,显示的对比度已经调整过,不同地区由于温度差异需要调整对比度,可以通过可调电阻调整显示的对比度。

1.1 装置上电装置上电后,将显示如下界面，在系统初始化结束后户进入正常显示界面或推出事件/告警信息。

CAN 线路保护装置01-01 01:01:01地址: 01定值区:01提醒：系统初始化过程中将对装置进行自检，若自检通过则进入正常显示界面，否则会推出告警/事件信息，并伴有告警或相关信号指示灯，应查阅具体信息。

1.2 正常运行界面装置在正常显示画面中将轮流显示当前运行定值区号、日期及时间信息、电压电流有效值等信息，如果CAN 通讯被连接，会在上述界面显示“CAN ”标识CAN 通讯正常，如果RS485通讯被连接，会再上述界面显示“485”标识485通讯正常，上述界面还会显示充电标志。

1.3 操作键盘及功能“确认”： 用于操作确认或保存数据或进入下一级菜单；“取消”： 用于取消错误操作或返回上一级菜单；“复归”： 复归保护事件信息和事故信号接点输出；“ ”： 向下移动光标，选择所需操作项目“ ”： 向左移动光标“ ”： 向右移动光标“ ”： 向上移动光标，选择所需操作项目“╋”： 定值修改“━”： 定值修改1.4 装置上的各种指示灯含义“运行”灯：装置正常运行时该灯闪烁，灯长亮或长灭表示装置不能正常工作。

“通讯”灯：装置通讯正常时该灯闪烁，灯长亮或长灭表示装置通讯已停止。

“动作”灯：当保护事件发生时该灯点亮，只有人工（远方或调度）复归后，灯才灭。

“告警”灯：当告警事件发生时该灯点亮，只有人工（远方或调度）复归后，灯才灭。

“跳位”灯：装置检测到跳闸位置遥信时指示灯点亮。

LI-8100操作手册一、硬件介绍LI-8100系统包括以下内容：分析器控制单元分析控制单元是内含LI-8100电子设备和红外气体分析仪的黄色箱子，还包括键区、6400-03充电电池支架、可插拔无线网卡和闪存卡。

控制单元左边装有一个辅助传感器接口，也是连接土壤吸室和RS-232数据电缆的终端。

辅助传感器接口辅助传感器接口附着在分析器控制单元的旁边(右边)，容许连接选择的传感器，外接电源。

辅助传感器接口将在第二节Initial Setup详细说明。

串行电缆接口串行电缆接口是一根42’’电缆，一端带有圆形接头，与分析器控制单元左边的RS-232端口匹配，另一端为9针male接头，可与RS-232串行电缆连接。

标准RS-232电缆标准RS-232电缆是两端带有9针接头的DTE对DTE电缆，一端与串行接口电缆匹配，另一端与电脑的9针串行端口连接。

压缩闪存卡随机配备的压缩闪存卡为Ⅰ型工业级存储卡，适于高温下使用的，带有适配器。

市场上的其他卡LI-8100也能兼容，但不能保证高温下稳定。

LI-8100也可使用Ⅱ型压缩闪存卡，但需要适合的适配器。

注意: Ⅱ型压缩闪存卡稍厚于Ⅰ型卡，且当插入无线网卡后适配器，从控制器分析单元取出更困难。

背带配件把背带装上分析器控制单元，仪器可以背着。

软件CD软件CD包括LI-8100 Windows® 软件和Palm® OS 界面软件，LI-8100分析软件(File Viewer) ，pdf格式的仪器手册、数据分析手册和Palm/LI-8100配置手册。

注意: LI-8100仪器软件(内含)可在LI-COR的网址下载。

.长期室(LI-8100L, LI-8100C)包括气室，8" Soil collars (p/n 8100-611)和替换垫圈配件包(p/n 8100-612)。

调查室(LI-8100S, LI-8100C)包括气室，6个4" Soil collars (p/n 8100-621)，替换垫圈配件包(p/n 8100-622)，替换圆形垫圈(p/n 8100-623)和8100-201土壤温度探头。
