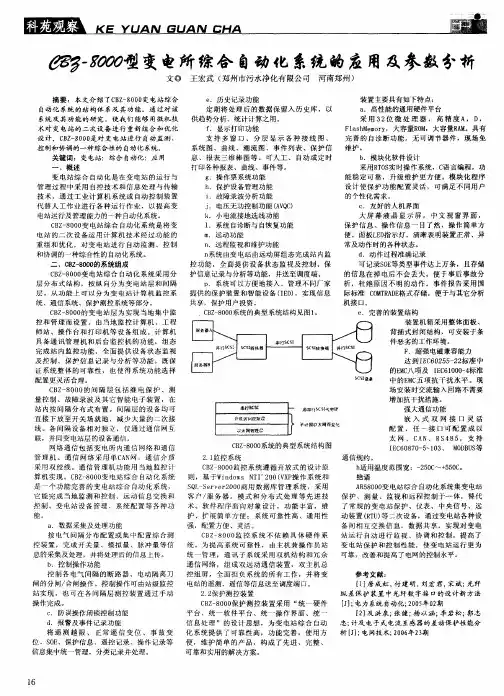

CBZ-8000变电站自动化系统技术说明书

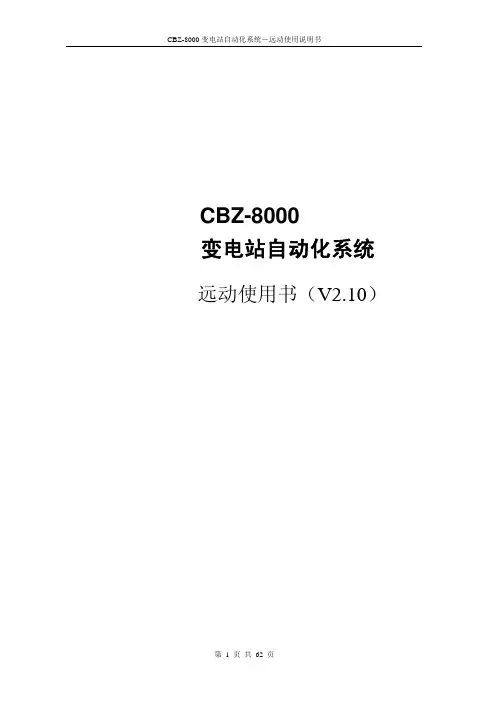

CBZ-8000变电站自动化系统远动使用书（V2.10）1．1 路径与系统硬件配置说明 (3)1．2 网络设置 (4)2.功能说明 (5)2．1 主界面 (5)2．2 参数设置 (6)2．3 用户管理 (19)2．4 打印设置 (20)2．5 数据浏览 (20)2．6 遥控和设点调试功能 (23)2．7 报文输出 (25)2．8 数据库模板编辑 (26)2．9 查看界面 (30)2．10 版本信息 (31)2．11 工具栏说明 (31)2．12 现场上行报文 (32)2．13 现场下行报文 (33)2．14 远动上行数据 (33)2．15 远动下行数据 (34)3 附录 (34)3．1 附录Ⅰ系统使用步骤 (34)3．2 附录Ⅱ工程人员使用说明 (35)3．3 附录Ⅲ规约设置说明 (39)3．4 附录Ⅳ比例系数说明 (59)3．5 附录Ⅴ关于凌华工控机(Nupro 615)CMOS 设置的说明 (60)3．6 附录ⅤI 远动工控机装机说明 (60)4版本说明 (61)1．1 路径与系统硬件配置说明1．运行所需文件及路径正确安装后下列文件及目录存放在C:\Program Files\RTU目录下。

不能删除：dbserver.exe \\实时数据库rtuserver.exe \\规约服务器rtutk.exe \\参数设置及调试工具箱(人机界面)tmedit.exe \\定值模板库生成工具(人机界面)netrule.dat \\以太网规约选项ckrule.dat \\串口规约选项exec\ \\规约库edit\ \\数据库保存目录cfg\ \\rtuserver所需数据配置文件目录rtdb\ \\dbserver所需数据配置文件目录log\ \\记录相关操作和报文的目录help\ \\联机帮助和其它帮助文件目录动态链接库存放于C:\WINNT\system32路径下：dblib.dll \\数据库访问的接口函数库Api232.dll \\串口访问函数库下列路径为自动生成的规约存放路径，也存放在RTU目录下：ch1\ch2\…ch7\2．edit目录说明：cl\ \\测量库kg\ \\开关量库mc\ \\脉冲库soe\ \\SOE库yk\ \\遥控库dz\ \\定值库res\ \\增加数据库所必须的资源文件Temp\ \\存放临时Ini文件Templet\ \\模板库内容3．基本配置：微处理器性能不低于PentiumⅢ500M，内存为128M，硬盘不小于10G，2~4个以太网接口（RJ45），一个3.5英寸软驱接口，一个VGA接口，一个鼠标接口，一个键盘接口。

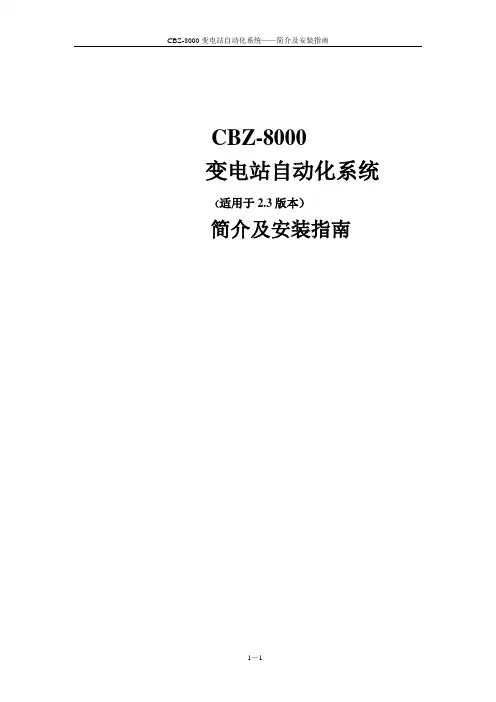

CBZ-8000变电站自动化系统（适用于2.3版本）简介及安装指南1.简介 (3)1.1CBZ-8000变电站自动化系统具有以下特点： (3)1.2运行环境 (4)2.系统的安装配置 (4)2.1安装SQLServer服务器程序 (4)2.2安装CBZ8000 (11)2.3安装True DBGrid Pro 7.0 (16)2.4系统启动 (20)2.5目录结构 (20)1.简介变电站自动化系统作为电力系统的基础自动化，在整个电力系统中起着举足轻重的作用。

随着电力系统的快速发展，对电力系统自动化水平要求也越来越高。

针对当前电力系统的最新要求，许继集团在广泛征求电力系统用户和专家意见的基础上，充分吸收当前国内外厂家的成功经验，并结合自己多年来在电力系统自动化产品设计的丰富经验，采用计算机最新技术，研制开发出CBZ-8000变电站自动化系统。

CBZ-8000变电站自动化系统基于Windows2000操作系统，采用面向对象的分层分布式设计思想，间隔层的设备直接通过以太网与上层进行通讯，系统设计遵循国际标准IEC 60870-5-103，IEC 60870-5-104传输规约，安全可靠性和开放性都得到了极大地提高。

CBZ-8000变电站自动化系统可广泛适用于500kV及以下各电压等级变电站系统。

1.1CBZ-8000变电站自动化系统具有以下特点：1.分层分布式结构。

系统分为两层：站控层和间隔层。

各间隔的设备相对独立，仅通过站内通信网与站控层进行互联。

2.系统可以根据用户的需要灵活配置。

系统各个应用单元按照模块化设计，可组可分。

小到变电站所有应用功能集中于一台计算机的最小模式配置，大到可配置主备服务器、多台监控主机和多台远动主站、工程师站、五防工作站等大模式配置。

3.采用IEC60870（103，104）/61850国际标准通信规约，凡支持上述标准的其他厂家产品可方便地接入到变电站自动化系统中。

4.系统可采用光纤，电缆等多种通信介质，组网方式灵活，既可组成光纤自愈式环型以太网，也可以组成光纤星型网，或者组成总线网。

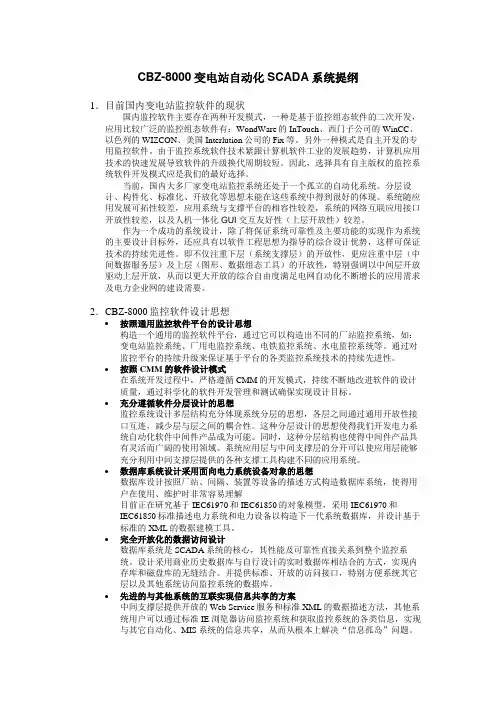

CBZ-8000变电站自动化SCADA系统提纲1．目前国内变电站监控软件的现状国内监控软件主要存在两种开发模式，一种是基于监控组态软件的二次开发，应用比较广泛的监控组态软件有：WondWare的InTouch、西门子公司的WinCC、以色列的WIZCON、美国Interlution公司的Fix等。

另外一种模式是自主开发的专用监控软件。

由于监控系统软件技术紧跟计算机软件工业的发展趋势，计算机应用技术的快速发展导致软件的升级换代周期较短。

因此，选择具有自主版权的监控系统软件开发模式应是我们的最好选择。

当前，国内大多厂家变电站监控系统还处于一个孤立的自动化系统。

分层设计、构件化、标准化、开放化等思想未能在这些系统中得到很好的体现。

系统随应用发展可拓性较差，应用系统与支撑平台的相容性较差，系统的网络互联应用接口开放性较差，以及人机一体化GUI交互友好性（上层开放性）较差。

作为一个成功的系统设计，除了将保证系统可靠性及主要功能的实现作为系统的主要设计目标外，还应具有以软件工程思想为指导的综合设计优势，这样可保证技术的持续先进性。

即不仅注重下层（系统支撑层）的开放性，更应注重中层（中间数据服务层）及上层（图形、数据组态工具）的开放性，特别强调以中间层开放驱动上层开放，从而以更大开放的综合自由度满足电网自动化不断增长的应用需求及电力企业网的建设需要。

2．CBZ-8000监控软件设计思想∙按照通用监控软件平台的设计思想构造一个通用的监控软件平台，通过它可以构造出不同的厂站监控系统，如：变电站监控系统、厂用电监控系统、电铁监控系统、水电监控系统等。

通过对监控平台的持续升级来保证基于平台的各类监控系统技术的持续先进性。

∙按照CMM的软件设计模式在系统开发过程中，严格遵循CMM的开发模式，持续不断地改进软件的设计质量，通过科学化的软件开发管理和测试确保实现设计目标。

∙充分遵循软件分层设计的思想监控系统设计多层结构充分体现系统分层的思想，各层之间通过通用开放性接口互连，减少层与层之间的耦合性。

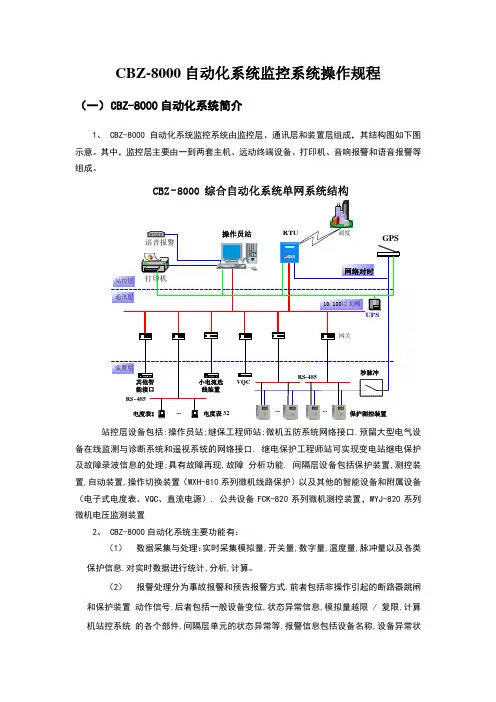

CBZ-8000自动化系统监控系统操作规程（一） C BZ-8000自动化系统简介1、 CBZ-8000自动化系统监控系统由监控层、通讯层和装置层组成，其结构图如下图示意。

其中，监控层主要由一到两套主机、远动终端设备、打印机、音响报警和语音报警等组成。

调度网关电度表RS-通讯层装置层站控层...10/100以太网网络对时UPSCBZ -8000综合自动化系统单网系统结构站控层设备包括:操作员站;继保工程师站;微机五防系统网络接口.预留大型电气设备在线监测与诊断系统和遥视系统的网络接口. 继电保护工程师站可实现变电站继电保护及故障录波信息的处理;具有故障再现,故障 分析功能. 间隔层设备包括保护装置,测控装置,自动装置,操作切换装置（WXH-810系列微机线路保护）以及其他的智能设备和附属设备（电子式电度表、VQC 、直流电源）. 公共设备FCK-820系列微机测控装置，WYJ-820系列微机电压监测装置2、 CBZ-8000自动化系统主要功能有：（1） 数据采集与处理：实时采集模拟量,开关量,数字量,温度量,脉冲量以及各类保护信息.对实时数据进行统计,分析,计算。

（2） 报警处理分为事故报警和预告报警方式.前者包括非操作引起的断路器跳闸和保护装置 动作信号.后者包括一般设备变位,状态异常信息,模拟量越限 / 复限,计算机站控系统 的各个部件,间隔层单元的状态异常等.报警信息包括设备名称,设备异常状态,报警发生时间(年,月,日,时,分,秒,毫秒).报警输出支持音响和语音,可由用户灵活设置,同时启动事件打印输出功能.（3）事故追忆，重要的遥信变位,保护动作发生时,系统自动启动相关的测量数据的记录,供系统将来进行事故追忆,系统可追忆事故前 3 分钟后 5 分钟共 128 点全站各个间隔的测量数据,并提供曲线,表格两种形式任意选择想要查看的事故追忆数据.（4）显示和打印的内容为:点号,名称,动作性质和时间(年,月,日,时,分,秒,毫秒).置于事件顺序记录区内的数字量可由人工在线进行组态和修改(增/减和禁止/激活).（二）C BZ-8000自动化系统后台监控软件操作1、软件的启动在显示器的左下角有，用鼠标左键单击它，出来下图，移动鼠标指向“程序（P）”，然后鼠标移动到“CBZ8000变电站综合自动化系统”，再用鼠标左键单击“在线监控”，就可以打开后台监控软件了。

CBZ-8000综合自动化系统培训手册许继电气²城乡电网自动化系统部2006．10目录1、系统简介2、监控系统使用方法3、微机保护的试验方法4、现场故障维护技巧5、820系列保护定值整定计算方法6、NWJ-801网关使用方法7、电脑的一些基本使用方法8、培训大纲一、系统简介一、简介CBZ-8000自动化系统监控系统由监控层、通讯层和装置层组成。

其中，监控层主要由一到两套主机、远动终端设备、打印机、音响报警和语音报警等组成。

系统结构如下图调度网关电度表RS-通讯层装置层站控层10/100以太网网络对时UPSCBZ -8000综合自动化系统单网系统结构说明：现场可以根据实际需要， 1）既可以选择操作员站主备双机热备用，也可以选择不配备操作员站。

2）系统不仅支持双网结构，也可以使用环网结构，还支持自愈型双环网结构。

3）GPS 卫星对时装置系选用设备。

系统配备时，通过“网络对时+ 硬脉冲对时”的系统对时方式，保证整个系统对时精度不大于2ms 。

1）系统特点：☆ 整个系统采用面向对象的设计原则，由站控层和间隔层两层构成，不设总控单元，简化系统结构。

☆ 系统主干网络采用星型以太网，站控层与间隔层设备之间直接采用以太网通讯，实现了平衡高速无瓶颈数据传输。

☆ 测控单元采用模块化结构，满足集中组屏式安装和全分散式安装的要求。

对于其他具有数字通讯功能的设备，通过网关进行规约转换后，即可接入系统。

☆ 操作员站、远动主站、继电保护工程师站在逻辑上相互独立，可以根据用户需求按需配制。

☆ 支持Windows2000。

支持SQL 数据库。

☆ 等同采用国际标准的IEC60870-5-104规约，方便实现可提供IEC60870-5-104规约设备的其他厂家与本系统的无缝接入。

☆ 可与专设的微机五防系统相配合，实现对远方控制操作、就地调试检修的防误闭锁。

操作员站也具备一定的逻辑闭锁功能。

☆ 远动主站可满足多种远动通讯规约的需要：IEC60870-5-101 规约；DL/T634-1997 规约；DISA；XT9702；μ4F 规约；SC1801 规约；部颁CDT 规约，DNP3.0，以及基于高速数据网的IEC60870-5-104 等多种规约。

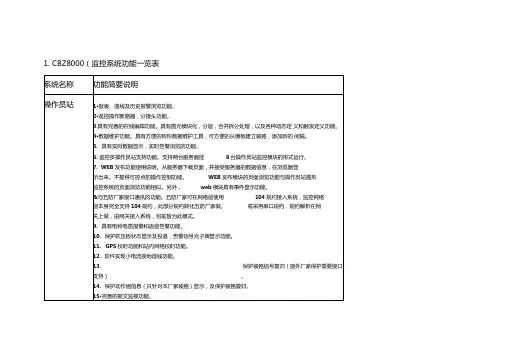

1. CBZ8000（监控系统功能一览表
远动站
2.微机保护装臵及配套自动化和辅助装臵一览表（仅限组屏所用装臵）
F表包含了本组屏方案所列的由许继电气股份公司生产的新型微机保护装臵及配套的自动化装臵和辅助装臵
1.交流模拟量采集
微机测控装臵针对一个断路器间隔的测控FCK-801
4 路电流（la,lb,lc,ls）;
4路测量电压（UA,UB,UC,Ux）+路计量电压（Ua
Ub Uc）+1路零序电压（UL ；
2.直流量采集：3路直流电压（+5V
外加变换器后可完成直流电流，直流电压，变
压器温度的采集
3.完成本间隔一个交流功率点的电压，电
流，
有功功率P,无功功率Q,功率因数，CO®,
频率f等交流工频电量的测量计算
4.24路开关量输出：完成对本间隔断路器及周围刀
闸的遥控，对本间隔断路器可准（检）同期合闸，同
期功能可投退。

并可复用整定为：变压器分接头的调
节输岀：升，降，急停（第 21〜24路）；启动事故音
响及预告音响（第 19〜20路）
5.48路遥信输入：1 ~40路为常规遥信开关量输
入；41〜48可复用整定为变压器分接头档位BCD码
输入
6.6路脉冲量输入
7.1路GPS硬接点对时开入。

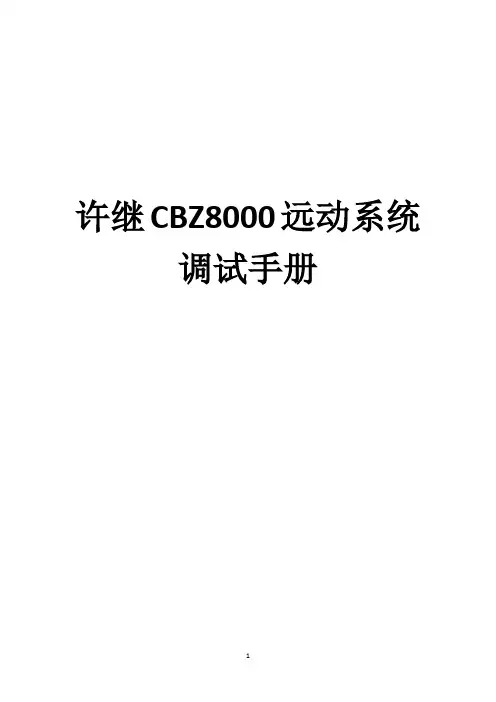

许继CBZ8000远动系统调试手册前言应用许继WYD-802、WYD-803、WYD-803A型号远动CBZ8000系统的变电站共计56座，占全网变电站总数的57％，为了提升工作效率，提高变电二次运检班成员的自动化水平，特编制本调试手册，为现场工作答疑解惑。

注：本手册适用于全网许继WYD-802、WYD-803、WYD-803A型号远动装置调试。

目录一、设置远动IP地址 (1)二、配置104通道 (1)三、配置转发表 (7)四、上传远动 (7)五、重启远动 (8)六、WYD-800系列远动通信中断故障处理 (9)七、附表：常用许继远动遥测浮点上送（13）规约系数表 (10)许继CBZ8000远动调试手册一、设置远动IP地址1.连接远动机的显示器、鼠标。

2.通过鼠标和显示器进入远动机配置菜单seeting→Network修改IP地址→run:regsave→OK，向监控、自动化申请重启远动，待自动化做好安措后。

Run：reboot→重启命令重启远动。

3.将调试笔记本电脑本机IP设置为：194.1.3.235，将调试笔记本电脑用网线与交换机相连。

4.笔记本运行：ping 10.100.100.3 -t，是否正常，正常则说明远动运行正常，否则检查远动或者笔记本IP配置是否正确。

二、配置104通道1.配置104通道：打开RTU备份，查看“通道配置”，建立新通道；进入参数配置→通道设置向导→以太网→IE104→下一步→目的地址（主站地址）2个；RTU IP为自动化给本站分配下发的IP地址，参数配置→公共地址个数为1，地址：0003。

三、配置转发表1.配置转发表→做数据库。

2.开关量：0001，SOE：0001，模拟量：4001，控制量：6001，做完库后检查遥信“触发SOE”为1，检查模拟量ASDU为“13”，检查SOE“触发遥信”与十进制的发送编码一致。

3.做完数据库后“CP”，并查看output文件夹是否进入有“RTU”“STARUP”文件夹。

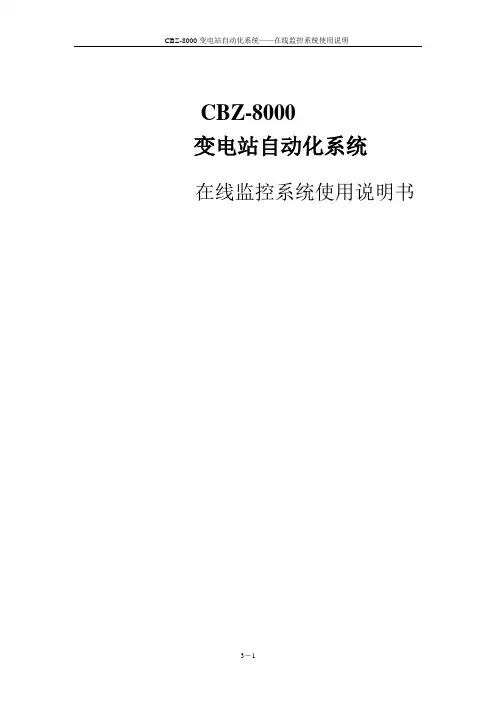

CBZ-8000变电站自动化系统在线监控系统使用说明书1.用户界面 (3)1.1系统运行 (3)1.2监控系统功能总体介绍 (5)1.2.1.菜单和工具栏 (5)1.2.2.其它常用操作 (13)2.报表、曲线及历史报警浏览 (15)2.1报表 (15)2.1.1界面元素介绍 (15)2.1.2报表常用操作 (16)2.1.3报表定时打印设置 (17)2.1.4报表定制 (19)2.2曲线 (21)2.2.1曲线文件的维护 (21)2.2.2设置曲线数据 (22)2.3历史报警浏览 (23)3.系统日志及事故追忆 (24)3.1系统日志 (24)3.2事故追忆 (28)CBZ-8000变电站自动化系统的软、硬件设计基于开放式系统规范要求，系统软件采用客户/服务器结构，它可以减少网络负荷，提高系统配置的灵活性，监控系统即可配置为独立的服务器、客户机，也可配置为客户、服务器合二为一的模式，服务器模块采用互为热主备的双冗余模式，监控系统可以运行在支持WindowsNT/2000操作系统的任意硬件平台，包括PC、ALPHA或其它任何类型的工作站。

CBZ-8000变电站自动化系统在线监控系统使用说明：描述如何启动在线监控系统；如何利用系统主菜单和工具栏进行常用操作；如何在监控画面中进行数据监视和操作；如何在事件列表中进行越限报警，变位信息，操作结果的查询；如何使用实时曲线和历史曲线对数据进行趋势分析；如何打印报表和接线图；如何进行事故追忆。

同时详细描述报表的制作以及曲线的定义等等。

1.用户界面1.1系统运行运行在线监控系统的主应用程序：C:\Program Files\Cbz8000变电站综合自动化系统\BIN\Cbz Dispatcher.exe，监控系统的启动画面如图1.1所示。

图1.1 CBZ8000监控系统的启动画面[注意]：1、在线监控系统运行之前，必须首先在监控系统“数据库维护系统”中进行系统设置、网络配置及用户权限设置等操作。

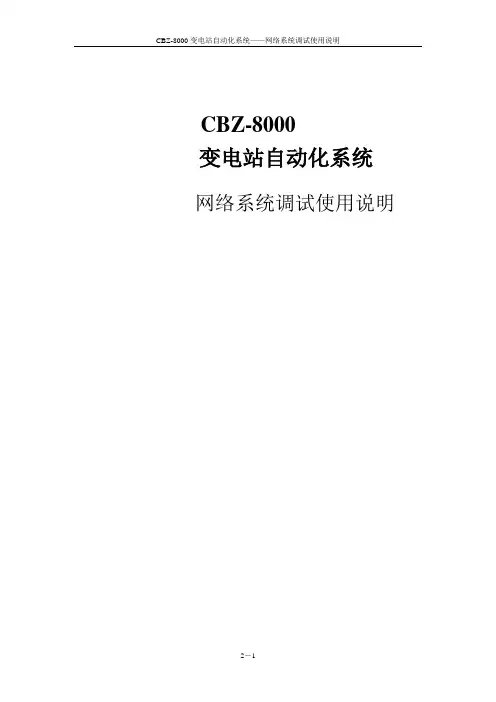

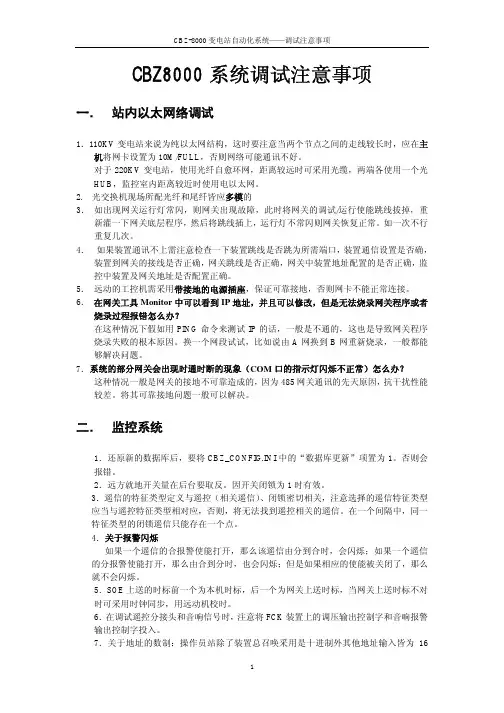

CBZ-8000变电站自动化系统网络系统调试使用说明1.网络通讯结构简介 (3)1.1CBZ-8000变电站自动化系统的网络通信结构 (3)1.2附图：典型配置 (4)2.光纤自愈环网配置说明 (6)2.1 安装步骤 (6)2.2 设备工作状态指示 (7)2.3 故障输出 (7)3.NWJ-801网关调试说明 (7)3.1简介 (7)3.2 接线说明 (8)3.3 GW Tools软件包使用说明 (9)3.4 网关程序下载及调试说明 (15)3.4.1. 调试所需配件清单 (15)3.4.2. 网关程序下载步骤 (15)3.4.3. 常见问题及排错 (17)附录：RJ45头网线制作 (18)1.水晶头及双绞线介绍： (18)2.10M、100M网线的做法（国标） (20)1. 网络通讯结构简介1.1CBZ-8000变电站自动化系统的网络通信结构CBZ-8000变电站自动化系统的网络通信结构如图1.1所示。

整个系统采用面向对象的设计原则，由站控层和间隔层两层设备构成，不设置前置机，主干网络结构采用光纤自愈环网以太网，站控层与间隔层设备间直接采用以太网通讯，实现了高速度无瓶颈平衡式数据传输，测控单元采用模块化的结构，可同时满足集中组屏式安装、保护小室安装和全分散式安装的要求。

对具有以太网接口的微机保护可直接上网，否则可通过网关接入系统。

站控层及间隔层均采用星型连接的方式接入主干光纤自愈环网，站控层采用双网接入主干网，间隔层可采用单网或双网方式接入主干网。

图1.1：CBZ-8000变电站自动化系统的网络通信结构图CBZ-8000系列变电站自动化系统网络通信结构的特点1）网络的可靠性：光纤自愈环网在网络中任一点故障时，可快速切换通道，切换时间对于10M以太网小于20ms，100M以太网小于0.5s，保证网络上设备的正常通讯，其可靠性相当于双总线网络，可满足110—500kV变电站自动化的要求，如采用双环自愈环网，将具有更高的可靠性，完全可满足特高压重要变电站自动化的要求；同时，由于光纤自愈环网的采用，避免了多级接入设备的级联，只要2—3级即可满足要求，进一步提高了网络的可靠性；所有的环网接入设备全部针对工业环境设计，采用冗余直流电源供电，是普通的网络接入设备不可比拟的；整个系统采用的星型和光纤自愈环网混合网络，避免了纯环型网络在节点过多时的缺点，且保存了星型以太网接口标准的优点。

监控系统操作与注意事项一：监控系统正常运行需要启动的软件1、SQL Server,此软件为数据库软件，如果不启动该软件所有的数据将不会被保存下来，计算机启动时，该软件为自动启动，可以在右下角有个，该图标显示为运行状态，如果为，则该软件没有正常运行，此时用鼠标双击该图标可以出现如下画面：此时点击上图中的开始/继续图标，看到屏幕右下角的变成，此时该软件即为正常运行。

该程序在系统中的目录为：C:\Program Files\Microsoft SQL Server\80\Tools\Binn\sqlmangr.exe2、实时数据库系统，该程序的图标为，上述的SQL Server软件正常运行后，即启动该软件，如果该软件不能启动，那么在监控系统中的数据将不会刷新，启动后可以在计算机屏幕右下角的系统托盘区看到图标。

该程序在系统中的目录为：C:\Program Files\许继电气股份有限公司\CBZ-8000变电站自动化系统\Bin3、在线监控，该程序的图标为，在上述两种软件启动后启动此软件，该软件可以显示监控系统的画面以及事件、遥测等信息。

启动后可以在屏幕下方的任务栏区域看到这样的图标。

该程序在系统中的目录为：C:\Program Files\许继电气股份有限公司\CBZ-8000变电站自动化系统\Bin4、工程师站软件，该程序的图标为，双击该图标可以启动该程序，启动完后可以在屏幕的右下角的托盘区域看到这样的图标，启动该程序可以对保护装置的定值进行远方修改，以及进行故障录波。

该程序在系统中的目录为：C:\Program Files\Protect_Inf（注：以上的安装程序默认系统盘为C盘）。

以上软件全部启动后，该系统即可正常运行。

二：监控系统相关操作简介1、查看报表，在监控系统运行画面上的工具栏上可以看到这样的图标，用鼠标点击该图标可以出现报表。

在报表的菜单上有时间选项，输入时间可以查看相应那一天的报表记录。

CBZ-8000变电站自动化系统工程师站使用说明书1 系统概述 (3)2 配置及安装 (4)2.1 配置要求 (4)2.2 系统安装 (4)2.3 网络配置 (4)3 系统设置 (5)3.1 用户管理 (5)3.2 参数设置 (6)3.3 数据库参数设置 (12)4 数据库维护 (12)4.1 数据库结构 (12)4.2 创建数据库 (16)4.3 数据库维护 (18)4.4 创建装置模板 (23)4.5 数据库备份与还原 (25)4.6 历史数据管理 (27)5 图形界面 (28)5.1 图形编辑控件 (29)5.2 图形编辑与存储 (33)6 继保处理 (35)6.1 状态监视 (36)6.2 定值管理 (37)6.3 保护压板投退 (40)6.4 版本号查询 (43)6.5 小电流接地选线 (44)6.6报文监视 (46)6.7 信息查询 (47)6.8 信息统计 (50)6.9 事故信息 (51)6.10 状态确认 (52)6.11 系统事件 (52)6.12 系统网络状况监视 (53)7.录波分析 (54)7.1 界面风格 (55)7.2 文件读取 (57)7.3 波形分析 (58)8 附录I CBZ-8000工程师站安装指南 (67)8．1 SQL Server 2000安装的步骤 (67)8．2 安装CBZ 8000工程师站 (70)9 附录Ⅱ工程人员使用说明 (71)9．1 系统使用步骤 (71)9．2 工程注意事项 (72)1 系统概述“继保工程师站”的全称为“继电保护工程师站及录波分析后台”是利用现代计算机和网络技术，实时收集变电站运行和故障信息，并通过对变电站的故障信息进行综合分析，为事故分析、故障定位和计算整定工作提供科学依据，帮助电力主管部门及时了解电网运行情况，以做出正确的分析和决策，来保证电网更稳定地运行。

CBZ8000系统继保工程师站的功能结构如下：图1-1 系统功能结构图CBZ-8000继保工程师站的特点可以用“技术领先、性能稳定、功能超前、易于扩展”来概括，这也是系统研制之初提出的一个目标。

CBZ-8000 变电站自动化系统——VQC 系统使用说明书CBZ-8000 变电站自动化系统电压质量控制系（VQC） 使用说明书6－1CBZ-8000 变电站自动化系统——VQC 系统使用说明书1.概述 ............................................... 31.1 用途...................................................................................................................................3 1.2 主要特点...........................................................................................................................32.系统结构 ........................................... 42.1、与综自站其他模块的关系.............................................................................................4 2.2、本系统软件结构.............................................................................................................53.系统原理 ........................................... 63.1、越限产生的原因及调节手段分析： .............................................................................6 3.2、变压器控制方案：.........................................................................................................7 3.3、接线方式的自适应：.....................................................................................................94. 5.控制策略 ........................................... 9 界面操作 .......................................... 135.1 主界面介绍.....................................................................................................................13 5.2 操作命令.........................................................................................................................156. 7. 8. 9.数据输入 .......................................... 18 通讯 .............................................. 24 闭锁 .............................................. 24 定值 .............................................. 269.1、定值说明：...................................................................................................................26 9.2、定值清单.......................................................................................................................27 9.3、特殊定值的获得方法：...............................................................................................296－2CBZ-8000 变电站自动化系统——VQC 系统使用说明书1. 概述1.1 用途电力系统的优质运行要保证两个目标： 保证供电质量和降低系统损耗。

CBZ-8000综合自动化系统一、 系统概述中俄文版CBZ-8000是许继电气针对俄语国家开发的友好界面的变电站综合自动化系统。

该系统是许继电气在广泛征求国外电力系统用户和专家意见的基础上，充分吸收当前国内外厂家的成功经验，并结合自己多年来在电力系统自动化产品设计的丰富经验，采用计算机网络通信技术，研制开发出CBZ-8000变电站综合自动化系统。

中俄文版CBZ-8000变电站综合自动化系统界面支持中文和俄文两种语言切换，为不同用户提供不同的界面，满足各种用户的需求。

系统基于Windows操作系统，采用面向对象的分层分布式设计思想，间隔层的设备直接通过以太网与上层进行通讯，系统设计遵循国际标准IEC 60870-5-103，IEC 60870-5-104传输规约，安全可靠性和开放性都得到了极大地提高。

CBZ-8000变电站综合自动化系统可广泛适用于500kV及以下各电压等级变电站系统。

二、 功能介绍¾数据采集与处理实时采集模拟量，开关量，数字量、温度量、脉冲量以及各类保护信息。

对实时数据进行统计、分析、计算，例如通过计算产生电压合格率、有功、无功、电流、总负荷、功率因数、电量日/月/年最大值/最小值及出现的时间、日期、负荷率、电能分时段累计值、数字输入状态量逻辑运算值等，设备正常/异常变位次数，统计计算支持丰富的表达式。

¾报警处理报警处理分为事故报警和预告报警方式。

前者包括非操作引起的断路器跳闸和保护装置动作信号。

后者包括一般设备变位、状态异常信息、模拟量越限/复限、计算机站控系统的各个部件、间隔层单元的状态异常等。

报警输出支持音响和语音，可由用户灵活设置，同时启动事项打印输出功能¾控制功能具备就地/主站/远方，三级控制，带必要的安全检查和防误闭锁。

完成对开关、刀闸的控制；对主变分接头的调节；保护功能压板的投退；信号复归以及设备的启停等控制功能。

监控系统在站控层提供两种防误闭锁功能，一种是与专用微机防误系统配合完成全站的防误闭锁功能；另一种是系统内嵌的软件防误闭锁功能，用户可通过友好的软件闭锁逻辑定义工具完成站控层闭锁逻辑的设计，两种功能可以配合使用，共同完成站控层的防误闭锁。

CBZ8000远动——IEC101规约调试说明1．规约支持子站->主站监视方向过程和控制信息RTU－>调度方向类型标示<1> ：不带时标的单点信息类型标示<2> ：带时标的单点信息类型标示<3> ：不带时标的双点信息类型标示<4> ：带时标的双点信息类型标示<5> ：步信息类型标示<9> ：测量值类型标示<15> ：电能脉冲记数量类型标示<17> ：带时标的继电保护或重合闸设备单个事件类型标示<21> ：不带品质因数的测量值类型标示<70> ：初始化结束主站->子站控制方向过程和控制信息调度－> RTU方向类型标示<45> ：单点遥控命令类型标示<46> ：双点遥控命令类型标示<47> ：升降命令(如果改为46，则不支持急停)类型标示<100>：召唤命令类型标示<101>：电能脉冲召唤命令类型标示<102>：读数据类型标示<103>：时钟同步命令类型标示<104>：测试命令类型标示<105>：复位进程命令2．通道参数配置1）选择串口，选择规约时请选择“IEC101”，设置串口参数，应保证波特率与校验方式与调度端一致。

经过串口配置后，进入“高级配置”窗口。

需注意：★请选择是否使用该通道对计算机校时；当使用GPS时，应选择否。

★校时的基准年现在为2000，是当规约中用一个字节表示年份时，需要与之求和得到4位数的实际年份；★本规约暂时只支持上送过程值；★事故总、预告总复归时间设置，决定了事故总信号和预告总信号被置位后自动复归的时间间隔，一般为10S，当波特率太低时，可将时间改长；当保护动作后，事故总信号置位，远动主站会报告调度“事故总信号发生”，经过此时间后，远动主站会报告调度“事故总信号复归”。
