. 六角螺栓规格表大全如下：

规格(直径×长度） 每千个螺栓重量(公斤） 规格（直径×长度） 每千个螺栓重量(公斤）

不带螺母 带螺母 不带螺母 带螺母

M10×30 29 40 M14×80 117 142

M10×40 35 46 M14×90 129 154

M10×50 41 52 M16×40 92 126

M10×60 47 58 M16×50 106 140

M12×30 41 57 M16×60 122 156

M12×40 49 65 M16×70 138 172

M12×50 58 74 M16×80 154 188

M12×60 67 83 M16×90 170 204

M12×70 76 92 M16×100 185 219

M12×80 85 101 M20×50 183 245

M14×40 69 94 M20×60 205 267

M14×50 81 106 M20×70 230 292

M14×60 93 118 M20×80 255 317

M14×70 105 130 M20×90 279 341

M20×100 304 366 M22×160 548 624

M20×110 329 391 M24×80 388 500 .

. M20×120 354 416 M24×90 424 536

M20×130 378 440 M24×100 459 571

M22×60 250 326 M24×110 495 607

M22×70 280 356 M24×120 531 643

M22×80 310 386 M24×130 566 678

M22×90 339 415 M24×140 602 714

M22×100 369 445 M24×150 637 749

M22×110 399 475 M24×160 673 785

M22×120 429 505 M27×80 519 687

M22×130 459 535 M27×90 564 732

M22×140 489 565 M27×100 609 777

M22×150 519 595 M27×110 654 822

M27×120 699 867 M30×170 1154 1388

M27×130 744 912 M30×180 1210 1444

M27×140 789 957 M30×190 1266 1500

M27×150 834 1002 M30×200 1322 1556

M27×160 879 1047 M30×210 1378 1612

M27×170 924 1092 M30×220 1434 1868

M27×180 969 1137 M36×110 1246 1617 .

. M30×100 765 999 M36×120 1326 1697

M30×110 820 1054 M36×130 1406 1777

M30×120 875 1109 M36×140 1486 1857

M30×130 931 1165 M36×150 1566 1937

M30×140 986 1220 M36×160 1646 2017

M30×150 1042 1276 M36×170 1726 2097

M30×160 1098 1332 M36×180 1806 2177

M36×190 1886 2257 M42×230 3095 3694

M36×200 1966 2337 M42×240 3204 3803

M36×210 2046 2417 M42×250 3313 3912

M36×220 2126 2497 M48×150 3005 3962

M36×230 2206 2577 M48×160 3147 4104

M36×240 2286 2657 M48×170 3289 4246

M42×150 2223 2822 M48×180 3431 4388

M42×160 2332 2931 M48×190 3573 4530

M42×170 2441 3040 M48×200 3715 4672

M42×180 2550 3149 M48×210 3857 4814

M42×190 2659 3258 M48×220 3999 4956

M42×200 2768 3367 M48×230 4141 5098 .

. M42×210 2877 3476 M48×240 4283

5240

M42×220 2986 3585 M48×250 4432 5389

M48×260 4574 5531 M48×280 4858 5815

M48×300 5142 6099

六角螺栓规格表是行内人士必须熟悉的,但是网络上的相关资料却支离破碎.到哪里看六角螺栓规格表呢？下面,世界工厂泵阀网就为大家汇总六角螺栓规格表大全，以供参考学习.

六角螺栓即六角头螺栓,六角螺栓规格一般参见SH3404、HG20613、HG20634等。

六角螺栓规格表也分国标规格和美标规格，本文主介绍国标规格。

六角螺栓规格表大全如下:

规格(直径×长度） 每千个螺栓重量(公斤）

规格(直径×长度） 每千个螺栓重量(公斤）

不带螺母 带螺母 不带螺母 带螺母

M10×30 29 40 M14×80 117 142

M10×40 35 46 M14×90 129 154

M10×50 41 52 M16×40 92 126

M10×60 47 58 M16×50 106 140

M12×30 41 57 M16×60 122 156

M12×40 49 65 M16×70 138 172

M12×50 58 74 M16×80 154 188

M12×60 67 83 M16×90 170 204 .

. M12×70 76 92 M16×100 185 219

M12×80 85 101 M20×50 183 245

M14×40 69 94 M20×60 205 267

M14×50 81 106 M20×70 230 292

M14×60 93 118 M20×80 255 317

M14×70 105 130 M20×90 279 341

M20×100 304 366 M22×160 548 624

M20×110 329 391 M24×80 388 500

M20×120 354 416 M24×90 424 536

M20×130 378 440 M24×100 459 571

M22×60 250 326 M24×110 495 607

M22×70 280 356 M24×120 531 643

M22×80 310 386 M24×130 566 678

M22×90 339 415 M24×140 602 714

M22×100 369 445 M24×150 637 749

M22×110 399 475 M24×160 673 785

M22×120 429 505 M27×80 519 687

M22×130 459 535 M27×90 564 732

M22×140 489 565 M27×100 609 777 .

. M22×150 519 595 M27×110 654 822

M27×120 699 867 M30×170 1154 1388

M27×130 744 912 M30×180 1210 1444

M27×140 789 957 M30×190 1266 1500

M27×150 834 1002 M30×200 1322 1556

M27×160 879 1047 M30×210 1378 1612

M27×170 924 1092 M30×220 1434 1868

M27×180 969 1137 M36×110 1246 1617

M30×100 765 999 M36×120 1326 1697

M30×110 820 1054 M36×130 1406 1777

M30×120 875 1109 M36×140 1486 1857

M30×130 931 1165 M36×150 1566 1937

M30×140 986 1220 M36×160 1646 2017

M30×150 1042 1276 M36×170 1726 2097

M30×160 1098 1332 M36×180 1806 2177

M36×190 1886 2257 M42×230 3095 3694

M36×200 1966 2337 M42×240 3204 3803

M36×210 2046 2417 M42×250 3313 3912

M36×220 2126 2497 M48×150 3005 3962 .

. M36×230 2206 2577 M48×160 3147 4104

M36×240 2286 2657 M48×170 3289 4246

M42×150 2223 2822 M48×180 3431 4388

M42×160 2332 2931 M48×190 3573 4530

M42×170 2441 3040 M48×200 3715 4672

M42×180 2550 3149 M48×210 3857 4814

M42×190 2659 3258 M48×220 3999 4956

M42×200 2768 3367 M48×230 4141 5098

M42×210 2877 3476 M48×240 4283 5240

M42×220 2986 3585 M48×250 4432 5389

M48×260 4574 5531 M48×280 4858 5815

M48×300 5142 6099

螺钉规格,螺钉规格表

螺钉规格

① 公称螺纹外径（螺纹规格）：分公制和英制两种。

公制螺纹 → 常用规格有2；2.3 ； 2。5 ; 2.6 ； 2。9 ; 3 ； 3。1 ; 3。5 ； 4 ; 4。2 ； 4。5 ； 4。8 ；

5 ; 6 ； 8 ； 10 ； 12 ；14；16； 20 。单位mm（毫米）。

合集下载

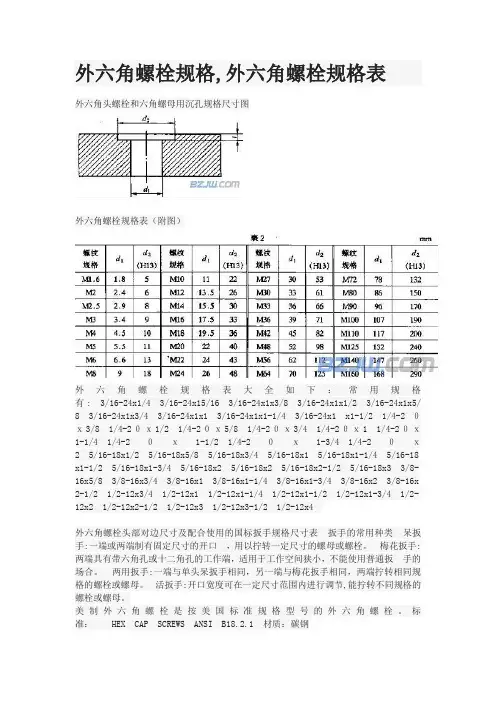

外六角螺栓规格表

外六角螺栓规格表

外六角螺栓规格,外六角螺栓规格表

外六角头螺栓和六角螺母用沉孔规格尺寸图

外六角螺栓规格表（附图）

外六角螺栓规格表大全如下：常用规格有: 3/16-24x1/4 3/16-24x15/16 3/16-24x1x3/8 3/16-24x1x1/2 3/16-24x1x5/8 3/16-24x1x3/4 3/16-24x1x1 3/16-24x1x1-1/4 3/16-24x1 x1-1/2 1/4-2０ｘ3/8 1/4-2０ｘ1/2 1/4-2０ｘ5/8 1/4-2０ｘ3/4 1/4-2０ｘ1 1/4-2０ｘ1-1/4 1/4-2０ｘ1-1/2 1/4-2０ｘ1-3/4 1/4-2０ｘ2 5/16-18x1/2 5/16-18x5/8 5/16-18x3/4 5/16-18x1 5/16-18x1-1/4 5/16-18x1-1/2 5/16-18x1-3/4 5/16-18x2 5/16-18x2 5/16-18x2-1/2 5/16-18x3 3/8-16x5/8 3/8-16x3/4 3/8-16x1 3/8-16x1-1/4 3/8-16x1-3/4 3/8-16x2 3/8-16x2-1/2 1/2-12x3/4 1/2-12x1 1/2-12x1-1/4 1/2-12x1-1/2 1/2-12x1-3/4 1/2-12x2 1/2-12x2-1/2 1/2-12x3 1/2-12x3-1/2 1/2-12x4

外六角螺栓头部对边尺寸及配合使用的国标扳手规格尺寸表 扳手的常用种类 呆扳手:一端或两端制有固定尺寸的开口 ，用以拧转一定尺寸的螺母或螺栓。 梅花扳手:两端具有带六角孔或十二角孔的工作端，适用于工作空间狭小，不能使用普通扳 手的场合。 两用扳手:一端与单头呆扳手相同，另一端与梅花扳手相同，两端拧转相同规格的螺栓或螺母。 活扳手:开口宽度可在一定尺寸范围内进行调节,能拧转不同规格的螺栓或螺母。

内六角螺丝尺寸表

内六角螺丝尺寸表

六角沉孔头螺丝[JIS B1176(1988) *JIS B1176(1976)]的沉头及螺丝孔的尺寸

螺丝称号(d) M3 M4 M5 M6 M8 M10 M12 (M14) M16 M20 M24 M30

螺牙节距(p) 1 2 2 3

b 参 考 18 20 22 24 28 32 36 40 44 52 60 72

dk 最大(基准呎吋) 7 10 13 16 18 21 24 30 36 45

最大

最小

da 最大 26..4

ds 最大(基准呎吋) 3 4 5 6 8 10 12 14 16 20 24 30

最小

k 最大(基准呎吋) 3 4 5 6 8 10 12 14 16 20 24 30

最小

r 最小 1

s 基准呎吋 3 4 5 6 8 10 12 14 17 19 22

最小

最大

(1) 1栏

2栏

t 最小 2 3 4 5 6 8 8 10 12

(1)S(最大)之第1栏,适用于强度区分及者及形状区分A2-50,A2-70者,第2栏适用于强度区分者,可依供需双方协议,将强度区分者适用第一栏.螺丝称号M20以上的S(最大),可适用于全部强度区分及性情区分者.

(2)头部侧面应施予直条刻纹等压在刻纹[JIS B0591(金花刻纹)],此时,dk(最大)为本表所示,** 记号的数值,不需压花刻纹者, 由订购人径行指定.此时的dk(最大)为本表所示附*记号的数值. k d

k l b

s dk da ds φ φ φ r

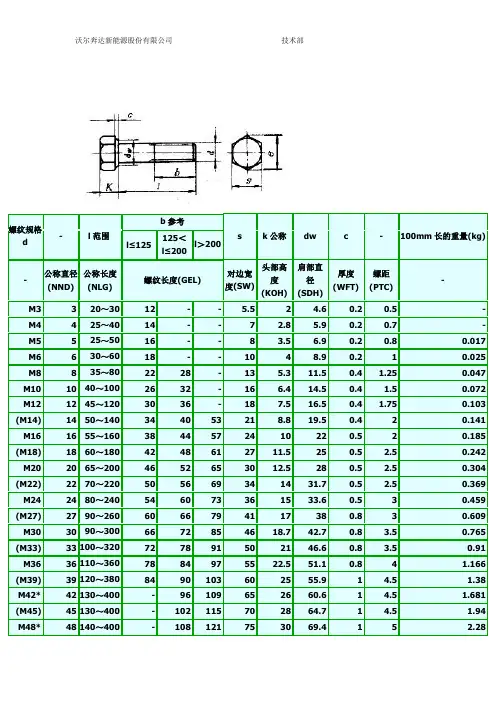

外六角螺丝标准规格

外六角螺丝标准规格

沃尔奔达新能源股份有限公司 技术部

螺纹规格d - l范围 b参考

s k公称 dw c - 100mm长的重量(kg) l≤125 125＜l≤200 l＞200

- 公称直径(NND) 公称长度(NLG) 螺纹长度(GEL) 对边宽度(SW) 头部高度(KOH) 肩部直径(SDH) 厚度(WFT) 螺距(PTC) -

M3 3 20～30 12 - - 5.5 2 4.6 0.2 0.5 -

M4 4 25～40 14 - - 7 2.8 5.9 0.2 0.7 -

M5 5 25～50 16 - - 8 3.5 6.9 0.2 0.8 0.017

M6 6 30～60 18 - - 10 4 8.9 0.2 1 0.025

M8 8 35～80 22 28 - 13 5.3 11.5 0.4 1.25 0.047

M10 10 40～100 26 32 - 16 6.4 14.5 0.4 1.5 0.072

M12 12 45～120 30 36 - 18 7.5 16.5 0.4 1.75 0.103

(M14) 14 50～140 34 40 53 21 8.8 19.5 0.4 2 0.141

M16 16 55～160 38 44 57 24 10 22 0.5 2 0.185

(M18) 18 60～180 42 48 61 27 11.5 25 0.5 2.5 0.242

M20 20 65～200 46 52 65 30 12.5 28 0.5 2.5 0.304

(M22) 22 70～220 50 56 69 34 14 31.7 0.5 2.5 0.369

M24 24 80～240 54 60 73 36 15 33.6 0.5 3 0.459

(M27) 27 90～260 60 66 79 41 17 38 0.8 3 0.609

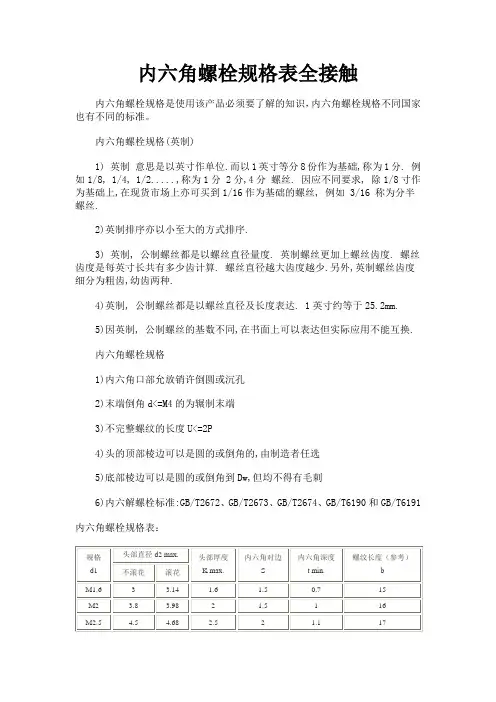

内六角螺栓规格表

内六角螺栓规格表

内六角螺栓规格表全接触

内六角螺栓规格是使用该产品必须要了解的知识，内六角螺栓规格不同国家也有不同的标准。

内六角螺栓规格(英制)

1) 英制 意思是以英寸作单位.而以1英寸等分8份作为基础,称为1分. 例如1/8, 1/4, 1/2.....,称为1分 2分,4分 螺丝. 因应不同要求, 除1/8寸作为基础上,在现货市场上亦可买到1/16作为基础的螺丝, 例如 3/16 称为分半螺丝.

2)英制排序亦以小至大的方式排序.

3) 英制, 公制螺丝都是以螺丝直径量度. 英制螺丝更加上螺丝齿度. 螺丝齿度是每英寸长共有多少齿计算. 螺丝直径越大齿度越少.另外,英制螺丝齿度细分为粗齿,幼齿两种.

4)英制, 公制螺丝都是以螺丝直径及长度表达. 1英寸约等于25.2mm.

5)因英制, 公制螺丝的基数不同,在书面上可以表达但实际应用不能互换.

内六角螺栓规格

1)内六角口部允放销许倒圆或沉孔

2)末端倒角d<=M4的为辗制末端

3)不完整螺纹的长度U<=2P

4)头的顶部棱边可以是圆的或倒角的,由制造者任选

5)底部棱边可以是圆的或倒角到Dw,但均不得有毛刺

6)内六解螺栓标准:GB/T2672、GB/T2673、GB/T2674、GB/T6190和GB/T6191

内六角螺栓规格表：

规格

d1 头部直径d2 max. 头部厚度

K max. 内六角对边

S 内六角深度

t min. 螺纹长度（参考）

b 不滚花 滚花

M1.6 3 3.14 1.6 1.5 0.7 15

M2 3.8 3.98 2 1.5 1 16

M2.5 4.5 4.68 2.5 2 1.1 17 M3 5.5 5.68 3 2.5 1.3 18

M4 7 7.22 4 3 2 20

M5 8.5 8.72 5 4 2.5 22

M6 10 10.22 6 5 3 24

M8 13 13.27 8 6 4 28
