玻璃幕墙定额

大万建筑设计院

玻璃幕墙的组成及玻璃幕墙的原理

玻璃幕墙的组成

第一类，明框玻璃幕墙。铝合金的竖框和横框组成框架，苏州阳光房玻璃镶嵌在铝框内，成为四边有铝框的幕墙构件，幕墙构件镶嵌在横梁上，形成横梁立柱外露，铝框分格明显的立面幕墙称为明框玻璃幕墙。

第二类，隐框玻璃幕墙；隐框玻璃幕墙是将玻璃用硅酮结构密封胶(简称结构胶)粘结在铝框上，在大多数情况下，不再加金属连接件。因此，铝框全部隐蔽在玻璃后面，形成大面积全玻璃镜面。

第三类，由玻璃面板和玻璃肋组成的幕墙称为全玻璃幕墙。第四类，点支式玻璃幕墙。玻璃面板预先打孔，用不锈钢爪和桁架连接，面板与不锈钢爪固定，由此构成的幕墙称点支式玻璃幕墙。玻璃幕墙的重点是明框和隐框玻璃幕墙。

玻璃幕墙的原理

整个玻璃幕墙的荷载的受力过程为：玻璃面板的自重通过横框传递给竖框，竖框承受所有的荷载，然后把所有的荷载传递给土建的结构，因此竖框是幕墙最主要的承重构件。幕墙是通过特大万建筑设计院

殊的设计把竖框变成受拉构件，这样铝合金框的截面就可以大大的缩小，减少了工程造价。幕墙的横梁立柱类是结构的简支梁，是简支座和滑动支座旋转成竖向的构成，苏州阳光房上面固定，下面滑动，这就是幕墙的龙骨构件的受力原理，即简支梁倒挂的滑动连接，成悬挂式的构件，成受拉的构件，只允许上下移动，不允许前后左右晃动（如图1）。

通过芯套把上下两层立柱连接起来，通过紧固件把立柱和埋件连接，同时立柱上端固定，下端未固定，芯套的长度是250mm。简支梁倒挂是幕墙设计中最巧妙的，建筑有多少层，幕墙的竖框有就遵照每层一个单元，即有多少个单元，每个单元，上部是铰接，下部是滑动连接，上下两立柱间的要留有15mm以上的缝隙。为了保证结构的安全，滑动支座打孔固定，为了允许竖框的上下位移，这个孔是椭圆形的。

明框玻璃幕墙的几个细节关键点

（1）横框和竖框之间一定要留有缝隙，因为如果横框和竖框接触紧密将会产生摩擦噪声，所以铝合金连接件和竖框之间要加柔性垫片，以防止噪声和摩擦。

合同编号：

有限公司

幕墙工程项目

工

程

合

同

建设单位：

施工单位：

幕墙工程合同

建设单位（以下简称甲方）：正达电力工程有限公司

施工单位（以下简称乙方）：

甲、乙双方就 外墙幕墙工程，依照《中华人民共和国合同法》及其相关法律、行政法规，遵循平等自愿、互惠互利和诚实信用的原则，经双方协商一致，达成如下协议，以便双方共同遵守。

第一条：工程范围、造价数量、单价、总价

1.1 工程概况及范围：

1.1.1工程名称：新驰商务楼外墙幕墙工程

1.1.2工程地点：

1.1.3工程内容：玻璃幕墙、铝板幕墙、玻璃幕墙层间铝板衬板、无框玻璃门、铝合金百叶窗、装饰铝合金管格栅。

1.2合同价款：人民币 元整（￥： 元）。本合同采用固定单价确定合同价款。本合同价中对应报价表中的工程量已经由乙方按照甲方提供的施工图纸进行了核对并确认无误，如无设计变更增加外，（单价和子目按合同包干），其余所有工程量、单价、总价一次性包干。

1.3工程单价：(详见后附报价书之报价明细表) 工程数量及总价合计：(详见后附报价书之工程报价总表为合同附件)

1.4 此总价结算时单价不变，面积按实际完工展开面积结算，如有设计变更、工程洽商、材料变化等，价格经双方协商后以增补协议形式确定。 1.5 本报价中不含玻璃幕墙三性检测费及其它检测费，如工程有需要时甲方按相关检测实际产生费用另行支付乙方检测费用。

1.6 本报价中不含总包单位配合费、施工脚手架费用、施工用水、电等费。

1.7 工程税费：本工程为不含税价，工程所产生的各项税金由甲方负责代扣代缴，工程应缴纳税金已经由甲方从乙方总价中扣除。工程款支付时不在向甲方提供任何完税发票，只开收款收据。

第二条：工程材料

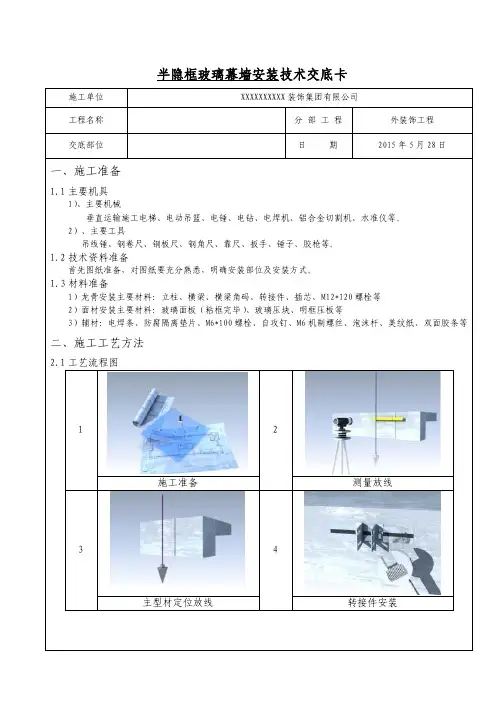

半隐框玻璃幕墙安装技术交底卡施工单位XXXXXXXXXX装饰集团有限公司

工程名称分部工程外装饰工程

交底部位日期2015年5月28日

一、施工准备

1.1主要机具

1）、主要机械

垂直运输施工电梯、电动吊篮、电锤、电钻、电焊机、铝合金切割机、水准仪等。

2）、主要工具

吊线锤、钢卷尺、钢板尺、钢角尺、靠尺、扳手、锤子、胶枪等。1.2技术资料准备

首先图纸准备，对图纸要充分熟悉，明确安装部位及安装方式。1.3材料准备

1）龙骨安装主要材料：立柱、横梁、横梁角码、转接件、插芯、M12*120螺栓等

2）面材安装主要材料：玻璃面板（粘框完毕）、玻璃压块、明框压板等

3）辅材：电焊条、防腐隔离垫片、M6*100螺栓、自攻钉、M6机制螺丝、泡沫杆、美纹纸、双面胶条等

二、施工工艺方法

2.1工艺流程图

12

施工准备测量放线

34

主型材定位放线转接件安装

56

主型材安装主型材位置校正

78

横梁定位放线横梁安装

910

防火铁皮及岩棉安装玻璃面板安装

1112

打胶清洗2.2测量放线

1)施工准备

1、熟悉图纸及相关资料。

2、熟练使用各种仪器，掌握其质量标准。

3、仪器使用前在相关部门进行全面检定与校核。

4、熟悉总包单位的基准点，控制点线的设置情况。

5、根据图纸及工程结构特征确定轴线基准点布置和控制网形式。

6、遵守现整体再局部的工作程序。

7、执行三检制：自检、互检合格后由质检员验线，合格后报请监理验线，监理单位合格后再进行下

步工序施工。

测量机具准备：

（1）、焊机及配套用具两套。

（2）、电锤、电钻个五把。

（3）、重锤两个。

（4）、墨斗、铅笔若干。

（5）、拉力器四个。

（6）、L50角钢若干。

（7）、M12*120膨胀螺栓若干。

2）施工流程

测量基准点投射基准点主控线弹设交点布置外控线布

置层间标高设置层间外控线闭合层间外控线复核测量结构

偏差

1、首层基准点、线布置

放线之前请总包方提供基准点线布置图，以及首层原始标高。依据基准点、线布置图，复核基准点、

线及原始标高。根据总包提供的基准点及控制网格图上的数据，对基准点轴线尺寸、角度进行校对，

第 1 页 共 2 页 玻璃幕墙定额

（最新版）

目录

一、玻璃幕墙的概述

二、玻璃幕墙定额的定义和作用

三、玻璃幕墙定额的计算方法

四、玻璃幕墙定额的应用实例

五、玻璃幕墙定额的发展趋势

正文

一、玻璃幕墙的概述

玻璃幕墙，顾名思义，是指由玻璃构成的墙体。它是现代建筑中的一种新型墙体，以其优雅的外观和良好的采光性能深受建筑师和业主的喜爱。玻璃幕墙主要由玻璃面板、支承结构和密封系统三部分组成，广泛应用于商业建筑、办公建筑和高层住宅等。

二、玻璃幕墙定额的定义和作用

玻璃幕墙定额，是指在设计和施工过程中，对玻璃幕墙工程所需的各种材料、构件以及施工工艺等进行量化和标准化管理的一种方法。玻璃幕墙定额的制定对于保证工程质量、控制工程造价和提高施工效率具有重要的作用。

三、玻璃幕墙定额的计算方法

玻璃幕墙定额的计算主要包括以下几个方面：

1.玻璃面积：根据建筑设计图纸，计算出玻璃幕墙的总面积和单块玻璃的面积。

2.玻璃类型和规格：根据设计要求，确定玻璃的类型（如单层玻璃、 第 2 页 共 2 页 双层玻璃等）和规格（如厚度、尺寸等）。

3.支承结构：计算出所需的铝合金型材、钢材等支承结构的数量和规格。

4.密封材料：根据玻璃幕墙的尺寸和设计要求，计算出密封胶、密封条等密封材料的用量。

5.施工工艺：根据施工标准和要求，计算出各种施工工艺的人工和机械用量。

四、玻璃幕墙定额的应用实例

以某商业建筑的玻璃幕墙工程为例，首先根据设计图纸计算出玻璃幕墙的总面积为 1000 平方米，单块玻璃的面积为 1.2 平方米。然后根据设计要求，确定采用双层中空玻璃，厚度为 12mm，尺寸为 1.2 米×2.4 米。接着计算出所需的铝合金型材、钢材等支承结构的数量和规格，以及密封胶、密封条等密封材料的用量。最后，根据施工标准和要求，计算出各种施工工艺的人工和机械用量。

五、玻璃幕墙定额的发展趋势

随着我国建筑业的发展，玻璃幕墙定额也将不断完善和提高。未来的发展趋势主要表现在以下几个方面：
