IP地址的网络QoS和服务质量保证

光猫使用教程如何设置家庭网络的QoS优化

在现代家庭中，网络已经成为了不可或缺的一部分。无论是工作、学习还是娱乐，稳定快速的网络连接都是必需的。然而，在家庭网络连接过于繁忙的情况下，我们经常会遇到网络速度变慢、视频卡顿等问题。针对这些问题，设置QoS（Quality of Service，服务质量）优化是一个很好的解决方案。

QoS优化可以帮助我们更好地分配网络带宽，提高网络连接的质量和稳定性。接下来，本文将详细介绍如何使用光猫设置家庭网络的QoS优化。

第一步：登录光猫管理界面

要进行光猫的QoS优化设置，首先需要登录光猫的管理界面。一般来说，光猫的管理界面可以通过在浏览器中输入默认的IP地址（通常为192.168.1.1或192.168.0.1）来访问。

在浏览器地址栏中输入光猫的IP地址后，按下回车键即可打开光猫管理界面。输入正确的用户名和密码，登录到管理界面。

第二步：找到QoS设置选项

一旦成功登录到光猫管理界面，接下来就需要找到QoS设置选项。不同品牌和型号的光猫管理界面可能略有不同，但通常可以在常规设置、高级设置或网络设置等选项中找到QoS设置。

点击进入QoS设置选项后，就可以开始进行QoS的配置和优化。 第三步：配置QoS参数

在QoS设置界面，我们可以看到各种用于优化网络连接的参数。以下是一些常见参数的说明：

1. 带宽分配：根据家庭网络的带宽情况，可以设置不同的带宽占用比例。例如，可以将50%的带宽分配给高优先级设备，30%的带宽分配给中优先级设备，剩余的20%带宽用于低优先级设备。

2. 流量优先级：根据不同设备或应用程序的重要性，可以设置其优先级。通常，我们可以将工作设备或视频应用程序设置为高优先级，以确保它们能够获得更多的带宽。

3. 流量限制：为了避免某些设备或应用程序占用过多的带宽而影响其他设备的连接质量，可以设置流量限制。通过设定上限值，可以确保每个设备或应用程序在使用网络时不会过度占用带宽。

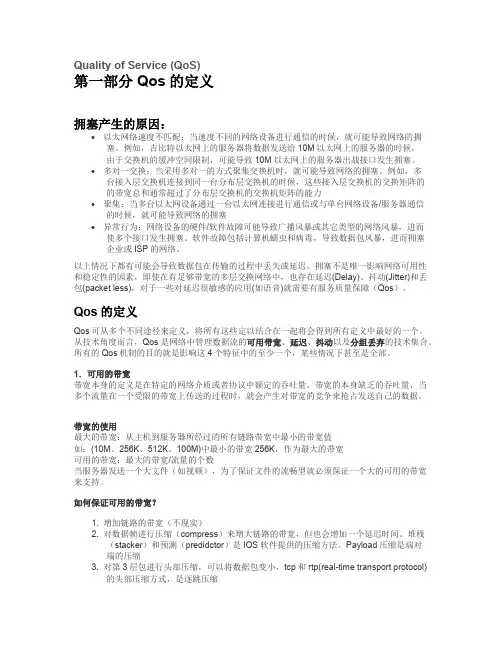

Quality of Service (QoS)

第一部分 Qos的定义

拥塞产生的原因：

 以太网络速度不匹配：当速度不同的网络设备进行通信的时候，就可能导致网络的拥

塞。例如，吉比特以太网上的服务器将数据发送给10M以太网上的服务器的时候，

由于交换机的缓冲空间限制，可能导致10M以太网上的服务器出战接口发生拥塞。

 多对一交换：当采用多对一的方式聚集交换机时，就可能导致网络的拥塞。例如，多

台接入层交换机连接到同一台分布层交换机的时候，这些接入层交换机的交换矩阵的

的带宽总和通常超过了分布层交换机的交换机矩阵的能力

 聚集：当多台以太网设备通过一台以太网连接进行通信或与单台网络设备/服务器通信

的时候，就可能导致网络的拥塞

 异常行为：网络设备的硬件/软件故障可能导致广播风暴或其它类型的网络风暴，进而

使多个接口发生拥塞。软件故障包括计算机蠕虫和病毒，导致数据包风暴，进而拥塞

企业或ISP的网络。

以上情况下都有可能会导致数据包在传输的过程中丢失或延迟。拥塞不是唯一影响网络可用性

和稳定性的因素，即使在有足够带宽的多层交换网络中，也存在延迟(Delay)、抖动(Jitter)和丢

包(packet less)，对于一些对延迟很敏感的应用(如语音)就需要有服务质量保障（Qos）。

Qos的定义

Qos可从多个不同途径来定义，将所有这些定以结合在一起将会得到所有定义中最好的一个。

从技术角度而言，Qos是网络中管理数据流的可用带宽、延迟、抖动以及分组丢弃的技术集合。

所有的Qos机制的目的就是影响这4个特征中的至少一个，某些情况下甚至是全部。

1．可用的带宽

带宽本身的定义是在特定的网络介质或者协议中额定的吞吐量。带宽的本身缺乏的吞吐量，当

多个流量在一个受限的带宽上传送的过程时，就会产生对带宽的竞争来抢占发送自己的数据。

带宽的使用

最大的带宽：从主机到服务器所经过的所有链路带宽中最小的带宽值

如：(10M、256K、512K、100M)中最小的带宽256K，作为最大的带宽

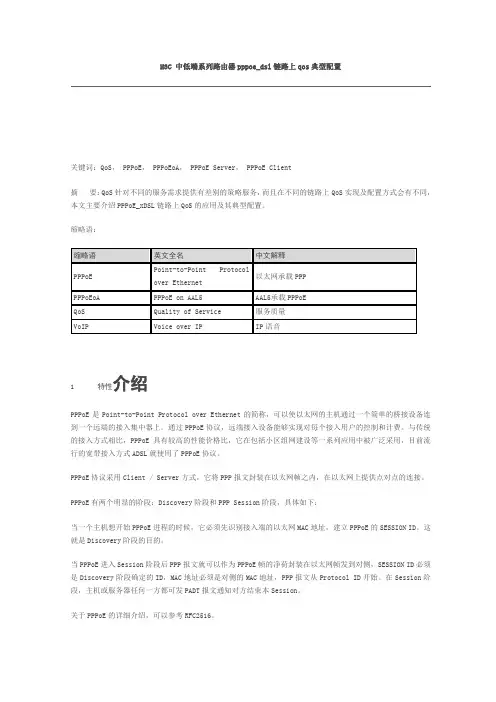

H3C 中低端系列路由器pppoe_dsl链路上qos典型配置

关键词：QoS， PPPoE， PPPoEoA， PPPoE Server， PPPoE Client

摘 要：QoS针对不同的服务需求提供有差别的策略服务，而且在不同的链路上QoS实现及配置方式会有不同，本文主要介绍PPPoE_xDSL链路上QoS的应用及其典型配置。

缩略语：

缩略语 英文全名 中文解释

PPPoE Point-to-Point Protocol

over Ethernet 以太网承载PPP

PPPoEoA PPPoE on AAL5 AAL5承载PPPoE

QoS Quality of Service 服务质量

VoIP Voice over IP IP语音

1 特性介绍

PPPoE是Point-to-Point Protocol over Ethernet的简称，可以使以太网的主机通过一个简单的桥接设备连到一个远端的接入集中器上。通过PPPoE协议，远端接入设备能够实现对每个接入用户的控制和计费。与传统的接入方式相比，PPPoE具有较高的性能价格比，它在包括小区组网建设等一系列应用中被广泛采用，目前流行的宽带接入方式ADSL就使用了PPPoE协议。

PPPoE协议采用Client / Server方式，它将PPP报文封装在以太网帧之内，在以太网上提供点对点的连接。

PPPoE有两个明显的阶段：Discovery阶段和PPP Session阶段，具体如下：

当一个主机想开始PPPoE进程的时候，它必须先识别接入端的以太网MAC地址，建立PPPoE的SESSION ID。这就是Discovery阶段的目的。

当PPPoE进入Session阶段后PPP报文就可以作为PPPoE帧的净荷封装在以太网帧发到对侧，SESSION ID必须是Discovery阶段确定的ID，MAC地址必须是对侧的MAC地址，PPP报文从Protocol ID开始。在Session阶段，主机或服务器任何一方都可发PADT报文通知对方结束本Session。

66 QOS配置

66.1 QOS概述

随着Internet的飞速发展，人们对于在Internet上传输多媒体流的需求越来越大，一般说来，用户对不同的多媒体应用有着不同的服务质量要求，这就要求网络应能根据用户的要求分配和调度资源，因此，传统所采用的“尽力而为”转发机制，已经不能满足用户的要求。QOS应运而生。 QOS（Quality of Service，服务质量）是用来评估服务方满足客户需求的能力。在因特网中，为了提高网络服务质量，引入QOS机制，用QOS评估网络投递分组的能力。我们通常所说的QOS，是对分组投递过程中为延迟、抖动、丢包等核心需求提供支持的服务能力的评估。

66.1.1 QoS基础框架

不支持QoS 功能的设备不具有提供传输品质服务的能力，它同等对待所有的交通数据流，并不保证某一特殊的数据流会受到特殊的转发待遇。当网络带宽充裕的时候，所有的数据流都得到了较好的处理，而当网络拥塞发生的时候，所有的数据流都有可能被丢弃。这种转发策略被称做提供最佳效果服务，因为这时设备是尽最大能力转发数据，设备本身的交换带宽得到了充分的利用。 本设备支持QoS 功能，能够提供传输品质服务。针对某种类别的数据流，您可以为它赋予某个级别的传输优先级，来标识它的相对重要性，并使用设备所提供的各种优先级转发策略、拥塞避免等机制为这些数据流提供特殊的传输服务。配置了QoS 的网络环境，增加了网络的性能可预知性，并能够有效地分配网络带宽，更加合理地利用网络资源。 本设备的QoS 实现以IETF（Internet Engineering Task Force） 的DiffServ（Differentiated Servece Mode），差分服务模型） 体系为基础。DiffServ 体系规定网络中的每一个传输报文将被划分成不同的类别，分类信息被包含在了IP 报文头中，DiffServ 体系使用了IPv4 报文头中的TOS（Type Of Service）或者Ipv6 报文头中的Traffic Class 字段的前6 个比特来携带报文的分类信息。当然分类信息也可以被携带在链路层报文头上。一般地，附带在报文中的分类信息有： n 携带在802.1Q 帧头的Tag Control Information 中的前3 个比特，它包含了8 个类别的优先级信息，通常称这三个比特为User Priority bits。 n 携带在IPv4 报文头中的TOS 或者IPv6 报文头中的Traffic Class 字段的前3 个比特，称作IPprecedence value；或者携带在IPv4 报文头中的TOS 或者IPv6 报文头中的Traffic Class 字段的前6 个比特，称作Differentiated Services Code Point (DSCP) value。 在遵循DiffServ 体系的网络中，各设备对包含相同分类信息的报文采取相同的传输服务策略，对包含不同分类信息的报文采取不同的传输服务策略。报文的分类信息可以由网络上的主机、设备或者其它网络设备赋予。可以基于不同的应用策略或者基于报文内容的不同为报文赋予类别信息。识别报文的内容以便为报文赋予类别信息的做法往往需要消耗网络设备的大量处理资源，为了减少骨干网络的处理开销，一般这种赋予类别信息的方式都使用在网络边界。设备根据报文所携带的类别信息，为各种交通流提供不同的传输优先级，或者为某种交通流预留带宽，或者适当地丢弃一些优先级较低的报文、或者采取其他一些操作等等。这些独立设备的这种行为在DiffServ 体系中被称作每跳行为（Per-hop Behavior）。 如果网络上的所有设备提供了一致的每跳行为，那么对于DiffServ 体系来说，这个网络就可以构成End-to-end QoSsolution。 66.1.2 QOS处理流程 66.1.2.1Classifying
