发电厂变电站课程设计任务书
任务书
课程设计名称：发电厂变电站课程设计
课程设计目标：通过设计模拟一个发电厂的变电站，让学生了解发电厂的电力传输和变压操作流程，掌握变电站的构造和运行原理。

课程设计内容：
1.发电厂概述
a)介绍不同类型的发电厂，如火力发电厂、水力发电厂、核能发电厂等；
b)讲解发电厂的基本构造和运行原理。

2.电力传输系统
a)介绍电力传输的基本概念，如电压、电流等；
b)讲解高压输电线路和变电站之间的电力传输和变压过程；
c)设计模拟一个简单的高压输电线路，让学生自行选择电压和电流，并计算电力传输的损耗。

3.变电站构造与运行
a)介绍变电站的基本构造和主要设备，如变压器、隔离开关等；
b)讲解变电站的运行流程，包括接收高压电力、变压操作和输出低压电力等；
c)设计模拟一个变电站的运行流程，让学生自行选择电压变换的操作，以及计算输出电力的变化。

课程设计要求：
1.学生应理解发电厂的基本构造和运行原理，掌握电力传输和变压的基本概念和过程。

2.学生需能设计和计算一个简单的高压输电线路，并分析其中的电力损耗。

3.学生需掌握变电站的构造和主要设备，并能模拟变电站的运行流程，包括接收高压电力、变压操作和输出低压电力。

4.学生应能独立完成课程设计报告，包括设计思路、计算过程和结果分析等。

评分标准：
1.设计报告的完整性和逻辑性（30%）
2.设计思路和计算过程的准确性（30%）
3.结果分析和问题讨论的深度和广度（20%）
4.实践操作和模拟过程的规范性和准确性（20%）。

题⽬2--110KV变电站电⽓⼆次设计任务书河南机电⾼等专科学校电⽓⼯程系毕业设计（论⽂）任务书题⽬：咸洋市110KV变电站电⽓⼆次设计⼀、毕业设计（论⽂）内容为满⾜⼯业发展的需要，需新建⼀座110KV变电站，以35KV电压向郊区、钢铁⼚等企业供电，以10KV电压向附近的机械⼚、塑料⼚、⾷品⼚等供电。

变电站安装2台变压器，分期建成。

电压等级：110kV：近期2回，远景发展2回；35kV：近期4回，远景发展2回；10kV：近期9回，远景发展3回；注：电⼒系统接线简图、负荷资料及所址条件见附件。

⼆、毕业设计(论⽂)应达到的主要指标1、变电所总体分析；2、负荷分析计算；3、主变压器台数和容量、类型的选择；4、电⽓主接线设计；5、短路电流计算；6、35kV、10kV线路保护整定计算；7、变压器保护整定计算；三、设计图纸1、电⽓主接线图1张（A2）；2、变压器保护控制及信号回路图1张（A2）；3、线路保护原理图1张（A2）；四、参考资料（⼀）电⼒系统接线简图：附注：1、图中系统容量、系统阻抗均相当于最⼤运⾏⽅式；2、最⼩运⾏⽅式下：S1=170MVA， X S2=0.82；S2=1100MVA，X S1=0.70；3、最⼤运⾏⽅式下: S1=300MVA， X S2=0.78； S2=1200MVA，X S1=0.65；东西（⼆）所址条件东成市变公路郊区⽔泥⼚化肥⼚钢铁⼚柴油机⼚⾷品⼚开关⼚塑料⼚棉纺⼚印染⼚机械⼚1．地理位置⽰意图如上所⽰ 2. 地形,地质，⽔⽂，⽓象条件该变电所位于市东南郊，变电站的东边为10KV 负荷区，变电站以西主要是35KV 的负荷。

该变电所地区海拔185⽶，地势平坦，⾮强地震地区，年最⾼⽓温+40?C ，年最低⽓温-15?C ，年平均温度+15?C ，最热⽉平均最⾼温+32?C 。

最⼤覆冰厚度b=10mm ，最⼤风速28m/s ，属于我国第六标准⽓象区。

全线为黄⼟层地带，地耐⼒ 2.4kg/cm ２,天然容重γ=2g/3cm 。

课程设计(论文)课程设计（论文）题目某厂降压变电所的电气设计学生姓名班级电气工程及其自动化（2）班学号指导教师完成日期2011 年12 月 2 日课程设计（论文）任务书一、课程设计(论文)题目：某厂降压变电所的电气设计二、课程设计(论文)使用的原始资料(数据)及设计技术要求：（一）设计要求要求根据本厂所能取得的电源及本厂用电负荷情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与形式，确定变电所主变压器的台数与数量、类型，选择变电所主结线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护装置，确定防雷和接地装置，最后按照要求写出设计说明书，绘出设计图样。

（二）设计依据1、工厂总平面图2、工厂负荷情况该厂多数车间为两班制，年最大负荷利用小时为4200小时，日最大负荷持续时间为6小时。

低压动力设备均为三相，额定电压为380V。

电气照明及1机械与电气工程学院系电气工程及其自动化（1）班学生：日期：自 2010 年 11 月 22 日至 2010 年 12 月 5 日指导教师：助理指导教师(并指出所负责的部分)：教研室：电气工程教研室主任：某厂降压变电所的电气设计Certain Factory Step-down Substation The Electrical Design总计课程设计（论文）页表格个插图幅摘要设计过程中运用了很多的知识，因此如何将知识系统化就成了关键。

如本设计中用到了工厂供电的绝大多数的基础理论和设计方案，因此在设计过程中侧重了知识系统化能力的培养。

设计可分为几部分：负荷计算和无功功率计算及补偿；变电所位置和形式的选择；变电所主变压器台数和容量及主接线方案的选择；短路电流的计算；变电所一次设备的选择与校验；变电所高、低压线路的选择；变电所二次回路方案选择及继电保护的整定；防雷和接地装置的确定。

关键词：负荷计算无功功率主接线AbstractThe design process using a lot of knowledge, therefore how knowledge systematic became the key. If this design using the factory of the overwhelming majority of power supply of basic theory and design scheme, so in the design process emphasis on knowledge systematic ability. Design can be divided into several parts: load calculation and reactive power calculation and compensation, Substation position and form the choice, Main transformer substation sets and capacity and main wiring schemes choice; The calculation of short-circuit current, Once substation equipment choice and calibration, Substation high and low voltage circuit choice; The secondary circuit substation plan selection and relay protection setting, Lightning protection and grounding device is identified.Key Words: Load calculation Reactive power The Lord wiring目录前言 (1)一、负荷计算和无功功率计算及补偿 (2)二、变电所位置和形式的选择 (5)三、变电所主变压器台数和容量及主接线方案的选择 (6)四、短路电流的计算 (8)五、变电所一次设备的选择与校验 (10)六、变电所高、低压线路的选择 (14)七、变电所二次回路方案选择及继电保护的整定 (15)八、防雷和接地装置的确定 (20)九、心得和体会 (21)十、附录参考文献 (22)十一、附图 (22)前言课程设计是教学过程中的一个重要环节，通过课程设计可以巩固本课程理论知识，掌握供配电设计的基本方法，通过解决各种实际问题，培养独立分析和解决实际工程技术问题的能力，同时对电力工业的有关政策、方针、技术规程有一定的了解，在计算、绘图、设计说明书等方面得到训练，为今后的工作奠定基础。

变电所设计任务书（1）一、题目220KV区域变电所设计二、设计原始资料：1、变电所性质：系统枢纽变电所，与水火两大电力系统联系2、地理位置：本变电所建于机械化工区，直接以110KV线路供地区工业用户负荷为主。

3、自然条件：所区地势较平坦，海拔800m，交通方便有铁，公路经过本所附近。

最高气温十38o C 最低气温-300C年平均温度十100C 最大风速20m／s覆冰厚度5mm 地震裂度＜6级土壤电阻率＜500Ω.m雷电日30周围环境较清洁、化工厂对本所影响不大冻土深度1.5m 主导风向夏南，冬西北4、负荷资料：220KV侧共4回线与电力系统联接110KV侧共12回架空出线，最大综合负荷10KV 侧装设TT —30－6型同期调相机两台 5．系统情况设计学生：＿＿＿＿＿＿＿＿指导教师：＿＿＿＿＿＿＿＿＿＿＿＿ 完成设计日期：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿4╳4╳变电所设计任务书（2）一、题目220KV降压变电所设计二、设计原始资料1．变电所性质：本所除与水、火两系统相联外并以110及10KV电压向地方负荷供电2．地理位置：新建于与矿区火电厂相近地区，并供电给新兴工业城市用电3．自然条件；所区地势较平坦，海拔600m，交通方便有铁、公路经过本所附近最高气温十400C 最低气温—250C年平均温度十150C 最大风速＿20m/s＿覆冰厚度10mm 地震裂度＿6级土壤电阻率>1000Ω·m雷电日＿＿＿40＿＿周围环境＿空气清洁＿建在沿海城市地区，注意台风影响冻土深度1·0m 主导风向夏东南风、冬西北风4·负荷资料：220KV侧共3回线与电力系统联接远景发展220KV 将来拟增加一回进线110KV5年后增加二回线。

40MW 负荷10KV 侧用户不再发展 5．系统情况：设计学生：＿＿＿＿＿＿＿＿＿＿＿＿＿＿指导教师：＿＿＿＿＿＿＿＿＿＿＿＿ 完成设计日期：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿3╳3╳变电所设计任务书（3）一、题目220KV降压变电所设计二、设计原始资料；1、变电所性质：本所是电力系统枢纽变电所以110KV电压等级向地区用户供电2．地理位置；本所系建在大城市近郊区的系统枢纽变电所，除供市区用电外，向大工业用户供电3．自然条件；所区地势平坦，海拔400m，交通方便有公路经过本所附近。

一、设计题目：220KV 降压变电所电气一次部分设计 二、设计原始资料（一）待建变电所的规模、性质待建变电所为终端变电所，本变电所的电压等级分别为220kV 、110kV 、10kV 。

1、系统容量:A 系统:S=2000MVA X=0.32B 系统:S=1500MVA X=0.38C 系统:发电机：2×50MW,124.0''=dx ，8.0cos =ϕ；变压器:2×63MW ，5.10%=k u2、连接方式:A 系统与B 系统的距离:150km,导线型号:LGJQ-400，双回联结； B 系统与待建变电所的距离:130km,导线型号:LGJQ-400, 双回联结；C 系统与待建变电所的距离:100km,导线型号:LGJQ-400, 双回联结。

待建变电所与系统联结情况图系统C（二）待建成变电所各电压等级负荷数据1、110KV负荷统计资料110KV侧负荷同时率为0.8，一级负荷为35％，二级负荷为50％，三级负荷为15％。

2、10KV侧负荷统计资料10KV侧负荷同时率为0.67，一级负荷为30％，二级负荷为40％，三级负荷为30％。

（三）其它原始资料1、地形和地质变电所所址选于山坡上,南面靠丘陵,东,西,北面分别是果树,桑园和农田,地势平坦,地质构造为稳定区.地震基本烈度为6度,土壤电阻率为1.5×10 欧/厘米.2、水文和气象①、绝对最高温度为40 ℃；②、最高月平均气温为23℃；③、年平均温度为4.7 ℃；④、风向以东北风为主。

3、环境保护所区周围无污染源。

三、课程设计任务1、选择主变的台数、容量和类型；2、设计本变电所的电气主接线；3、进行必要的短路电流计算；4、选择和校验所需的电气设备。

四、设计要求1、撰写设计说明书；2、绘制电气主接线图。

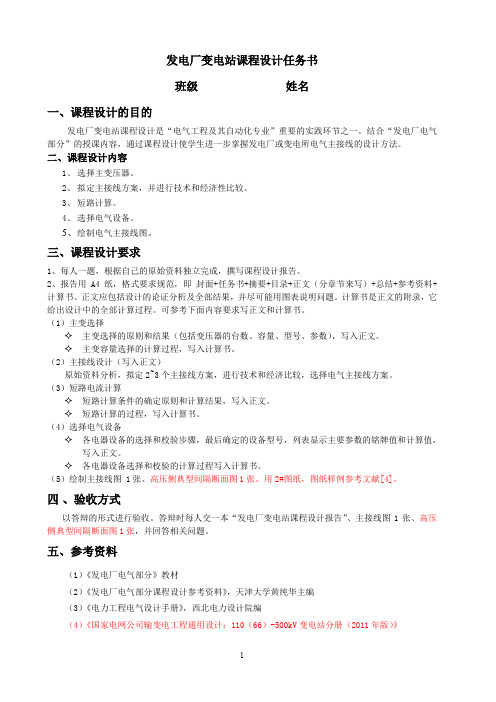

发电厂变电站课程设计任务书班级姓名一、课程设计的目的发电厂变电站课程设计是“电气工程及其自动化专业”重要的实践环节之一。

结合“发电厂电气部分”的授课内容，通过课程设计使学生进一步掌握发电厂或变电所电气主接线的设计方法。

二、课程设计内容1、选择主变压器。

2、拟定主接线方案，并进行技术和经济性比较。

3、短路计算。

4、选择电气设备。

5、绘制电气主接线图。

三、课程设计要求1、每人一题，根据自己的原始资料独立完成，撰写课程设计报告。

2、报告用A4纸，格式要求规范，即封面+任务书+摘要+目录+正文（分章节来写）+总结+参考资料+计算书。

正文应包括设计的论证分析及全部结果，并尽可能用图表说明问题。

计算书是正文的附录，它给出设计中的全部计算过程。

可参考下面内容要求写正文和计算书。

（1）主变选择✧主变选择的原则和结果（包括变压器的台数、容量、型号、参数），写入正文。

✧主变容量选择的计算过程，写入计算书。

（2）主接线设计（写入正文）原始资料分析，拟定2~3个主接线方案，进行技术和经济比较，选择电气主接线方案。

（3）短路电流计算✧短路计算条件的确定原则和计算结果，写入正文。

✧短路计算的过程，写入计算书。

（4）选择电气设备✧各电器设备的选择和校验步骤，最后确定的设备型号，列表显示主要参数的铭牌值和计算值，写入正文。

✧各电器设备选择和校验的计算过程写入计算书。

（5）绘制主接线图 1张、高压侧典型间隔断面图1张。

用2#图纸，图纸样例参考文献[4]。

四、验收方式以答辩的形式进行验收。

答辩时每人交一本“发电厂变电站课程设计报告”、主接线图1张、高压侧典型间隔断面图1张，并回答相关问题。

五、参考资料（1）《发电厂电气部分》教材（2）《发电厂电气部分课程设计参考资料》，天津大学黄纯华主编（3）《电力工程电气设计手册》，西北电力设计院编（4）《国家电网公司输变电工程通用设计：110（66）-500kV变电站分册（2011年版）》1。

变电站设计设计78535448毕业设计（论文）题目110-35-6.3-KV变电所设计毕业设计（论文）任务书信息与电气工程院电气系（教研室）系（教研室）主任: （签名）年月日学生姓名: 学号: 专业:1 设计（论文）题目及专题： 110-35-6.3KV变电所设计2 学生设计（论文）时间：自 2011年3 月 1 日开始至 2011 年 6 月 7 日止3 设计（论文）所用资源和参考资料：电源和用户资料，供电技术，计算机在厂矿供电中的应用，电气工程设计手册，工厂供电。

4 设计（论文）应完成的主要内容：（1）变电所概况说明；（2）负荷计算与功率因数补偿；（3）变压器选择；（4）供电系统主接线方案选择（5）短路电流计算；（6）供电线路选择；（7）主要电气设备选择；（8）继电保护方案设计；（9）防雷设计；（9）接地及其他。

5 提交设计（论文）形式（设计说明与图纸或论文等）及要求：1）论文，严格按照《湖南科技大学本科生毕业设计（论文）工作规范》的有关要求打印装订。

2）主接线原来图。

6 发题时间： 2011 年 3 月 1 日指导教师：（签名）学生：（签名）湖南科技大学毕业设计（论文）指导人评语[主要对学生毕业设计（论文）的工作态度，研究内容与方法，工作量，文献应用，创新性，实用性，科学性，文本（图纸）规范程度，存在的不足等进行综合评价]指导人：（签名）年月日指导人评定成绩：湖南科技大学毕业设计（论文）评阅人评语[主要对学生毕业设计（论文）的文本格式、图纸规范程度，工作量，研究内容与方法，实用性与科学性，结论和存在的不足等进行综合评价]评阅人：（签名）年月日评阅人评定成绩：湖南科技大学毕业设计（论文）答辩记录日期：学生：学号：班级：题目：提交毕业设计（论文）答辩委员会下列材料：1 设计（论文）说明书共页2 设计（论文）图纸共页3 指导人、评阅人评语共页毕业设计（论文）答辩委员会评语：[主要对学生毕业设计（论文）的研究思路，设计（论文）质量，文本图纸规范程度和对设计（论文）的介绍，回答问题情况等进行综合评价]答辩委员会主任：（签名）委员：（签名）（签名）（签名）（签名）答辩成绩：总评成绩：摘要变电所是电力系统的重要组成部分，直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。

广西电力职业技术学院电力工程系毕业设计任务书课题名称110kV变电站设计专业发电厂及电力系统班级2010903学号201090312姓名吕冀涛指导教师（签名）年月日教研室主任（签名）年月日任务书填写要求1、毕业设计（论文）任务书由指导教师根据各课题的具体情况填写，经学生所在专业的负责人审查、系主管领导签字后生效。

此任务书应在毕业综合实践开始前一周内填好并发给学生；2、任务书内容必须用黑墨水笔工整书定或按统一设计的电子文档标准格式打印，不得随便涂改或潦草书写，禁止打印在其它纸上后剪贴；3、任务书内填写的内容，必须和学生毕业设计（论文）任务完成的情况相一致，若有变更，应当经过所在专业及系统主管领导审批后方可重新填写；4、任务书内有关“系”、“专业”等名称的填写，应写中文全称，不能写数字代码，学生的“学号”要写全号，请规范化填写；5、任务书内“主要参考文献”的填写，应按国标GB7714—87《文后参考文献著录规则》的要求书写，不能有随意性；6、有关年月日等日期的填写，应当按国标GB/T7408—94《数据元和交换格式、信息交换、日期和时间表示法》规定的要求，一律用阿拉伯数字书写。

如“2002年4月2日”或“2002-04-02”。

毕业设计（论文）的有关说明一、毕业设计（论文）的性质和目的毕业设计（论文）是高等职业学校培养工科应用型学生的一个重要实践性教学环节，是在学生学完全部课程，并完成必要的课程设计和实习、实训的基础上进行的。

毕业综合实践作为高等职业教育教学过程中的最后一个教学环节，与其他教学环节彼此配合，是前面各个教学环节的继续、深化和提高，其内容应符合专业培养目标与规格要求。

毕业设计（论文）环节，除可以培养和锻炼学生综合应用所学的专业理论和技能、独立工作的能力和创造能力外，还能培养学生良好的职业道德、意志品质、心理承受能力和团结协作精神等，使他们毕业后能尽快地适应工作岗位。

毕业设计（论文）的基本教学目的是培养学生综合运用所学的基础理论、专业知识和基本技能，提高分析与解决生产、建设、服务、管理第一线的实际问题的能力和形成综合职业素质。

专业课程设计任务书一、课程设计的目的巩固和应用所学知识，初步掌握部分电气工程设计基本方法及基本技能。

二、设计内容及要求1、电气主接线设计及变压器容量的确定1）电气主接线的选择先拟出几个可能的电气主接线方案，先进行粗略的技术比较，筛选出2~3个满足供电可靠性和电能质量等要求的接线方案。

最后进一步进行较详细的技术比较，确定出最佳方案。

技术比较一般从以下几个方面论证，分析其优缺点：（1）技术上的选择与灵活性（2）供电的可靠性（3）运行的安全性（4）维护、检修方便以及布置的合理性；2）变压器容量及台数的确定（1）确定主变台数、容量和型式；（2）确定所用变压器台数及其备用方式。

2、工作电流与短路电流计算根据电气设备选择的需要，计算变电站进出线负荷电流及各短路计算点的短路电流。

短路电流应计算下列参数：I//和i ch。

短路电流计算步骤：（1）计算电路图的确定（2）系统容量及电抗的确定（已知系统部分参数时）；（3）最大运行方式的确定；（4）短路计算点的确定。

（5) 选取基准S j，U j=U p，计算各元件电抗标么值，并绘制等值电路图（6) 网络化简，求各电源到短路点的综合电抗（7) 短路电流计算3、导体和主要电气设备选择主要选择下列设备：各电压等级汇流主母线、断路器、隔离开关、熔断器、互感器、电力电缆、回路载流导体及绝缘子等，并对所选设备进行校验。

4、确定继电保护方案及整定计算根据以上确定的主接线方式，以及所选用变压器的相关参数，制定继电保护方案，并进行相关的继电保护整定计算。

5、绘制主接线图要求严格按制图规范，线条粗细适当，数字用工程体书写，图中各电气元件一律使用标准图例和代号，每图附图签，讲究图面布局，美观整洁。

要求手工绘制图纸。

（1）接线按单线图绘制，仅在局部设备配置不对称处绘制三线图。

（2）在主母线位置上注明配电装置的额定电压等级，在相应的方框图上表明设备的型号、规格。

三、设计成果要求1、设计说明书1份说明书的编写程序大体上可按设计内容，分章、节、项写出设计的依据、条件、过程、方法、结果等。

第1篇一、工程名称：XX地区XX输变电工程二、工程地点：XX省XX市XX县三、工程概况：1. 工程规模：本工程新建变电站1座，输电线路XX公里，配电线路XX公里，新增变电容量XX万千伏安。

2. 工程目标：提高地区供电能力，优化电网结构，保障电力供应稳定可靠。

3. 工程工期：XX个月。

四、施工任务：1. 变电站建设：（1）完成变电站土建工程，包括基础、主体结构、屋面、墙面等。

（2）完成变电站电气设备安装，包括主变压器、断路器、隔离开关、避雷器、母线、电缆等。

（3）完成变电站辅助设施建设，包括通风、排水、消防、照明等。

2. 输电线路施工：（1）完成输电线路基础、塔架、导线、接地装置等建设。

（2）完成输电线路绝缘子、金具、电缆等安装。

（3）完成输电线路接地、防雷、通信等配套设施建设。

3. 配电线路施工：（1）完成配电线路基础、塔架、导线、接地装置等建设。

（2）完成配电线路绝缘子、金具、电缆等安装。

（3）完成配电线路接地、防雷、通信等配套设施建设。

4. 电力设施调试：（1）完成变电站、输电线路、配电线路的调试工作。

（2）确保电力设施运行稳定可靠。

五、施工要求：1. 施工质量：严格按照国家相关标准和规范进行施工，确保工程质量。

2. 施工安全：加强施工现场安全管理，确保施工安全。

3. 施工进度：按计划完成施工任务，确保工程按期投产。

4. 施工环境：保护施工现场环境，减少对周边环境的影响。

六、施工组织：1. 施工单位：XX电力建设有限公司。

2. 施工队伍：由具有丰富经验的施工人员组成。

3. 施工设备：配备先进的施工设备，确保施工顺利进行。

4. 施工管理：成立项目领导小组，负责工程的整体管理和协调。

七、施工保障措施：1. 人员保障：加强施工人员培训，提高施工技能和安全意识。

2. 设备保障：确保施工设备正常运行，及时维修保养。

3. 材料保障：确保施工材料质量合格，满足工程需求。

4. 资金保障：确保工程资金及时到位，满足施工需求。
