基于PLC的天塔之光灯光效果控制技能竞赛方案

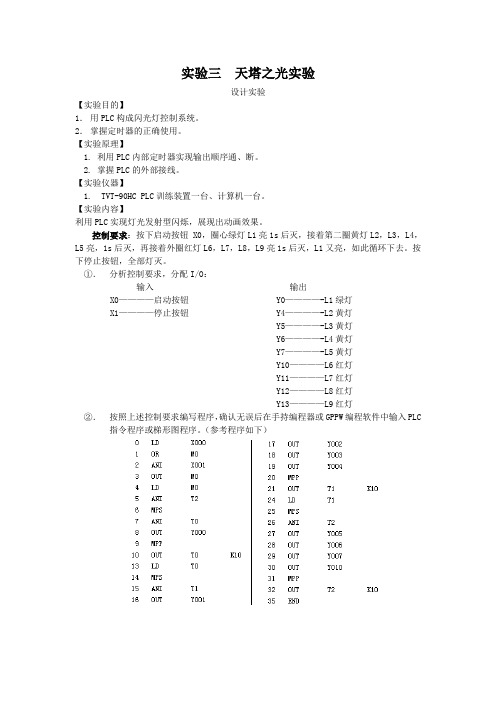

实验三天塔之光实验设计实验【实验目的】1．用PLC构成闪光灯控制系统。

2．掌握定时器的正确使用。

【实验原理】1. 利用PLC内部定时器实现输出顺序通、断。

2. 掌握PLC的外部接线。

【实验仪器】1. TVT-90HC PLC训练装置一台、计算机一台。

【实验内容】利用PLC实现灯光发射型闪烁，展现出动画效果。

控制要求：按下启动按钮 X0，圈心绿灯L1亮1s后灭，接着第二圈黄灯L2，L3，L4，L5亮，1s后灭，再接着外圈红灯L6，L7，L8，L9亮1s后灭，L1又亮，如此循环下去。

按下停止按钮，全部灯灭。

①．分析控制要求，分配I/O：输入输出X0————启动按钮 Y0————-L1绿灯X1————停止按钮 Y4————-L2黄灯Y5————-L3黄灯Y6————-L4黄灯Y7————-L5黄灯Y10————L6红灯Y11————L7红灯Y12————L8红灯Y13————L9红灯②．按照上述控制要求编写程序，确认无误后在手持编程器或GPPW编程软件中输入PLC指令程序或梯形图程序。

（参考程序如下）③．按照上述I/O分配进行接线，确认无误后将PLC控制程序写入PLC程序存储器中。

（接线方法如下）1.将所有的COM端都与电源的+24V连接起来。

（即通常所说的正COM）2.再将面版上的+24V和0V分别与电源模块上的+24V和0V输出相连接。

3.按上面的I/O分配：将PLC的输入/输出端口分别与面版上对应的端口连接起来。

④．打开PLC供电电源和电源单元供电电源，试运行程序看输出是否满足控制要求。

若不满足检查错误并修改，再试运行直到满足控制要求完成实验。

⑤．检查错误：⒈检查程序错误，可利用编程软件监视程序中触点、线圈动作情况，进行修改。

2.检查接线错误，关掉电源重新接线。

⑥．实验完成后关掉所有电源和计算机。

【思考题】1.若要求每圈灯间隔1s依次亮，最后一起灭，如此循环，如何编写程序？2.若要求显示灯圈先放大后缩小的图画，又如何编写程序？。

PLC控制天塔之光系统的设计引言：随着现代城市的发展，天塔之光系统成为了城市夜景的重要组成部分。

为了实现天塔之光的亮化效果和控制功能，PLC（可编程逻辑控制器）被广泛应用于该系统的设计中。

本文将以PLC控制天塔之光系统的设计为主题，介绍PLC的原理、工作流程以及应用于天塔之光系统的具体设计方案。

一、PLC的原理和工作流程PLC（Programmable Logic Controller）是一种多种输入和输出的数字操作电子系统。

其基本原理是通过对存储在其内部的程序进行控制，实现对外围设备的控制和监视。

PLC的工作流程主要包括输入信号的采集、输出信号的控制以及内部程序的执行等环节。

1.输入信号的采集：PLC通过数字量输入模块和模拟量输入模块来采集外部设备的传感器信号。

数字量输入模块采集开关量信号，如开关的开和关；模拟量输入模块则采集连续变化的信号，如电压或温度。

2.输出信号的控制：PLC通过数字量输出模块和模拟量输出模块来控制外部设备的执行动作。

数字量输出模块控制开关量输出，如控制电机的启停；模拟量输出模块则控制连续变化的输出，如控制灯光的亮度调节。

3. 内部程序的执行：PLC通过内部存储的程序来判断输入信号的状态，根据程序中设定的逻辑进行运算，最终控制输出信号的状态和执行动作。

PLC的程序可以通过编程语言进行编写，如Ladder Diagram（梯形图）和Statement List（语句表）。

二、PLC在天塔之光系统的设计中的应用PLC在天塔之光系统的设计中主要负责控制灯光的亮度调节、灯光的状态切换以及故障报警等功能。

下面将详细介绍PLC在天塔之光系统设计中的应用方案。

1.灯光亮度调节功能：PLC通过模拟量输出模块控制灯光的亮度调节。

通过采集周围环境的光线强度，PLC判断是否需要调节灯光的亮度。

当环境光线较暗时，PLC通过模拟量输出模块逐步增大灯光的亮度，以达到亮化效果；当环境光线较亮时，PLC则逐步减小灯光的亮度，以节省能源。

PLC流水灯及天塔之光的报告一、引言PLC（Programmable Logic Controller，可编程逻辑控制器）是一种数字化、多功能、可编程的工控系统，其功能主要是对外部设备进行控制，例如流水灯和天塔之光。

下面将对PLC流水灯和天塔之光进行详细介绍。

二、PLC流水灯原理及实现流水灯是一种常见的电子产品，它由多个LED灯组成，这些LED灯通过不断的交替点亮，形成灯光一直在流动的效果。

PLC流水灯通过PLC控制器控制LED的点亮和熄灭，从而实现流动灯光效果。

1.设计LED灯的连接电路：根据所选的LED灯数量和布局，设计电路板连接LED灯。

2.编写PLC程序：通过PLC编程软件，编写程序，设定每个LED灯的点亮和熄灭时间，以及流动灯光的顺序。

3.连接PLC和LED灯：将PLC输出口与LED灯串联连接，实现PLC控制LED灯的点亮和熄灭。

三、PLC天塔之光原理及实现天塔之光是由多个LED灯组成的照明装置，通过不同颜色、亮度的LED灯光变化，制造出一种艺术效果。

PLC天塔之光通过PLC控制器对LED灯光进行编程控制，实现天塔之光的效果。

PLC天塔之光的实现步骤如下：1.选择LED灯：根据设计要求，选择合适的LED灯，包括颜色、亮度等参数。

2.设计电路连接：根据LED灯的数量和布局，设计电路连接图。

3.编写PLC程序：通过PLC编程软件，编写程序，设定每个LED灯的亮度、颜色和闪烁时间等效果。

4.连接PLC和LED灯：将PLC输出口与LED灯串联连接，实现PLC对LED灯的控制。

四、PLC在流水灯和天塔之光中的优势1.灵活性：通过PLC控制器的程序编写，可以根据需要设定流水灯和天塔之光的灯光模式、亮度、颜色等参数，具有很高的灵活性。

2.稳定性：PLC控制器具有稳定性强、抗干扰能力高的特点，可以保证流水灯和天塔之光的正常运行。

3.可靠性：PLC流水灯和天塔之光的控制由PLC控制器完成，由于PLC控制器经过专门的测试和验证，因此具有较高的可靠性，可以长时间稳定工作。

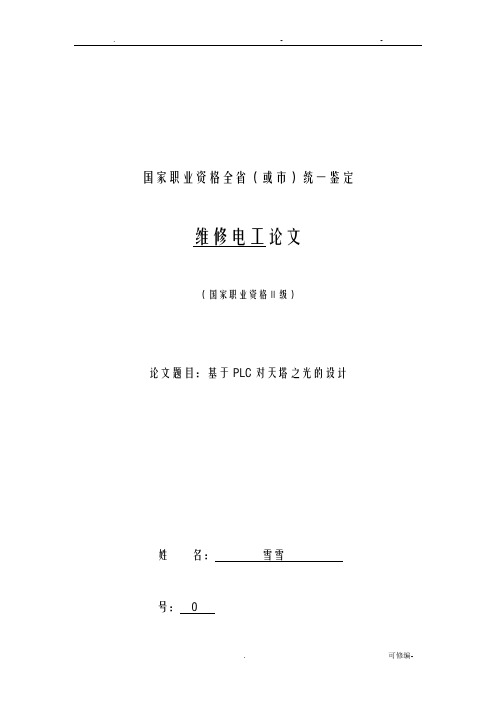

国家职业资格全省（或市）统一鉴定维修电工论文（国家职业资格Ⅱ级）论文题目：基于PLC对天塔之光的设计姓名：雪雪号：0号：01所在省市：省市所在单位：工贸技师学院目录摘要 (3)1.plc的概述 (4)1.1plc的简介 (4)1.2plc的特点 (4)1.3plc的主要应用 (4)1.4plc的分类 (4)2 控制系统的选择 (5)3 元器件的选择 (6)4 天塔之光的PLC设计 (7)4.1控制要求 (7)4.2 I/O分配表 (7)4.3 流程图 (8)4.4梯形图 (9)4.5语句表 (11)4.6调试结果 (13)结论 (13)致 (14)参考文献 (14)基于PLC对天塔之光的设计琪琪11技师机电摘要：本文介绍了利用三菱FX2N系列PLC对天塔之光的控制，阐述了控制方案。

实现天塔之光功能的方式有多种，可以采用早期的模拟电路、数字电路或数模混合电路。

今年来随着科技的飞速发展，单片机、PLC的应用不断走向深入，同时带动传统的控制检测技术的不断更新。

本文采用日本三菱公司生产的FX2N-64MR型PLC作为核心控制器进行天塔之光系统的设计。

同时根据天塔之光的控制要求和特点，确定PLC的输入输出分配，并进行现场调试。

关键词：PLC 控制天塔之光1 PLC的概述1.1 PLC的简介PLC定义：可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用设计。

它采用了可编程序的存储器，用来在其部存储和执行逻辑运算、顺序控制、定时、计数和算术运算等操作命令，并通过数字式和模拟式的输入和输出，控制各种类型的机械或生产过程。

可编程控制器及其有关外围设备，都按易于与工业系统联成一个整体、易于扩充其功能的原则设汁。

”上世纪80年代至90年代中期，是PLC发展最快的时期，年增长率一直保持为30~40%。

可编程序控制器是应用而最广、功能强大、使用方便的通用工业控制装置，自研制成功开始使用以来，它己经成为了当代工业自动化的三大支柱之一。

实验四 PLC实现的天塔之光彩灯控制实验学时：2 实验类型：设计型一、实验目的进一步熟悉PLC指令系统，掌握PLC的简单编程，用PLC与天塔之光实验模板构成闪光彩灯控制系统。

二、实验内容：天塔之光彩灯示意图及时序图如图2-8所示：1、控制要求彩灯工作方式要求为发射型闪烁，其工作流程如下：L１亮2秒后灭，接着L2、L3、L4、L5亮2秒后灭，接着L6、L7、L8、L9亮2秒后灭，然后L1亮2秒后灭……如此循环。

根据以上要求及控制时序图编制程序，并上机调试运行。

在上述程序的基础上，可对程序和I／Ｏ分配进行简单的修改，自行设计其它的闪烁方式．2、Ｉ／Ｏ分配输入：启动按键－X0 停止按键－X1输出：L1－Y1，L2－Y2，L3－Y3，L4－Y4，L5—Y5，L6－Y6，L7－Y7，L8－Y8，L9－Y9。

3、将设计的程序输入可编程控制器利用FPWIN—GR软件将设计好的梯形图程序输入计算机，并进行PG 转换，然后下传入PLC。

4、调试并运行程序在PLC训练装置上接线并运行、调试程序。

三、实验要求根据控制时序图和Ｉ／Ｏ分配表设计天塔之光的彩灯控制程序，写出程序清单及注释，画出电气控制图并转为梯形图。

编程时应注意定时器指令的用法。

将梯形图输入计算机并下装到PLC，调试并运行程序。

四、实验装置1、TVT-90A台式可编程控制器学习机实验屏；2、RS422/RS232C适配器；3、UNIT-2天塔之光实验板；4、微型电子计算机；5、连接导线若干。

五、 实验步骤1、 启动计算机并进入“FPWIN —GR ”编程界面，将梯形图输入并进行PG 转换，将程序存入磁盘，以备今后调用。

2、 将24V 电源的“+”极分别接至数字量调试单元X 和Y 的“COM ”端，将电源“—”极接至数字量调试单元X 和Y 的C 端（注：如无C 接线端，则该装置为内部共地连接，无需连接负极线）。

3、 将电源“—”极接至实验模板的“0V ”端，为PLC 的输出点提供电源回路；4、 根据电路设计将数字量调试单元的Y 输出接至实验板上的对应输入端。

plc天塔之光课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本原理和功能。

2. 学生能掌握天塔之光项目中涉及的PLC编程知识和技巧。

3. 学生能了解天塔之光项目中PLC在自动化控制中的应用。

技能目标：1. 学生能运用PLC编程软件进行程序设计，实现天塔之光的灯光控制效果。

2. 学生能通过实际操作，熟练掌握PLC的接线方法和调试技巧。

3. 学生能通过团队协作，解决项目实施过程中遇到的问题，提高实际操作能力。

情感态度价值观目标：1. 学生培养对自动化技术的兴趣，激发学习PLC及相关技术的热情。

2. 学生通过项目实践，体验团队合作的重要性，培养团队协作精神。

3. 学生在项目实施过程中，树立安全意识，养成良好的操作习惯。

课程性质：本课程为实践性课程，旨在让学生通过实际操作，掌握PLC编程和应用技巧。

学生特点：学生具备一定的电子技术和计算机基础，对新技术充满好奇心，喜欢动手实践。

教学要求：教师需注重理论与实践相结合，引导学生主动参与，关注学生个体差异，提高学生的实践能力和创新能力。

在教学过程中，将课程目标分解为具体的学习成果，便于教学设计和评估。

二、教学内容1. PLC基本原理与结构：介绍PLC的工作原理、硬件组成及各部分功能，使学生建立对PLC的整体认识。

教材章节：《PLC技术与应用》第一章2. PLC编程软件的使用：讲解PLC编程软件的安装、操作界面及基本功能，指导学生掌握软件的使用方法。

教材章节：《PLC技术与应用》第二章3. 天塔之光项目背景及要求：介绍项目背景，明确项目目标，分析项目需求，为学生制定实践任务。

教材章节：《PLC技术与应用》第三章4. PLC编程知识：讲解PLC编程的基本指令、逻辑控制和程序设计方法，为学生实践天塔之光项目打下基础。

教材章节：《PLC技术与应用》第四章5. 天塔之光项目实践：指导学生进行项目实践，包括PLC接线、程序设计、调试及优化等环节。

设计性实验
1.天塔之光（彩灯）PLC控制系统设计
(1)天塔之光实验面板：
图5.1中，下框中的L1、L2、L3、L4、L5、L6、L7、L8、L9分别接主机的输出点Q，手动按钮、启动按钮、停止按钮，闪烁频率选择开关等需另外连线
(2)控制要求：
①实现手动、自动、单周期三种工作方式，用转换开关控制
手动：每个灯单独点亮和熄灭，点动控制
单周期：彩灯工作一个周期后自动停止，若运行过程中按停止按钮，所有灯全部熄灭。

自动：彩灯工作一个周期后，不停止，而是开始下一个周期，若运行过程中按停止按钮，彩灯不会全部熄灭，而是要等到本周期结束后，再全部熄灭。

②彩灯有三种闪烁频率1HZ、0.5HZ、0.1HZ，可用转换开关控制
③彩灯工作一个周期中要有单灯循环点亮、多灯循环点亮、全亮、全灭的过程
(2)设计指导：
①本程序可用基本逻辑指令及功能指令完成，用功能指令（循环移位指令）编程，程序更简洁
②关键问题：循环移位指令只能为16位或32位循环，本题为9灯循环，所以必须设条件判断一个周期的结束
③本系统为多种工作方式，用模块式程序设计思路来设计。

天塔之光1天塔之光的应用简介天塔之光控制系统主要应用在闪光灯或花样灯饰中，目前我国灯具市场的发 展空间十分广阔。

近年来，伴随我国人民生活水平逐年提高，城镇住宅建设以及 室内装饰装修热度不减，人均住房面积的扩大，在促使一室一灯为一室多灯、增 加局部照明的同时，所用灯具正逐步由低档产品向中高档产品发展，民用照明需 求旺盛。

按照课程名称 设计题目PLC 可编程控制 天塔之光的PLC 控制城市小康家庭的消费标准，客厅、饭厅、卧室、厨房、浴室都应安装不同类别的灯饰，如台灯、落地灯、壁灯、天花灯、吊灯、壁柜灯、油烟机照明灯、镜前灯、夜间照明灯等等。

从发展趋势上看，今后灯具除了其外观及内在质量要求越来越优秀、时尚、体现个性等，对其功能细化、科技含量、节能环保等方面的要求也越来越高。

作为与人们日常生活密切相关的灯饰市场需求，更是以每年15%左右的幅度增长。

今年我国灯饰市场的需求量已经预期达到6000 万台左右，在国际上已经名列前茅。

2天塔之光系统的总体介绍天塔之光控制系统是利用可编程控制器输出的信号来控制的，通过对程序的编制，进而实现对天塔之光闪烁模式的改变。

（如同2.1所示）£哈之叮.L5O oV+LL L3o-COM L2L4LG LaO CO o O'o Q'图2.1天塔之光控制面板图天塔之光控制面板图硬件介绍LI、L2、L3、L4、L5、L6、L7、L8 八个指示灯；因不同颜色，闪烁的时间不同，进而达到不同的效果SD 启动V+ 电源；接电源端+24VCOM接地；接地端GND3 PLC的I/O分配表表3.1 I/O分配表4系统控制要求1、依据实际生活中对天塔之光的运行控制要求，运用可编程控制器的强大功能，实现模拟控制。

2、闭合"启动”开关，指示灯按以下规律循环显示：LI-L2-L3-L4-L5-L6-L7-L8-LI-L2、L3、L4f L5、L6、L7、L8f LI-L2、L3、L4-L5、L6、L7、L8-LI-L2、L3、L4-L5、L6、L7、L8-L1-L1. L2-LI、L3-L1、L4-U、L8-U、L7-L1、L6-L1、L5—L1、L2、L3、L4—L1、L5、L6、L7、L8、-LI、L2、L3、L4、L5、L6、L7、L8-L1。
