护线架子方案

高压线防护架搭设方案一、工程概况：1、工程名称：吉林市世贸广场工程2、工程地点：松江东路1#3、结构类型：框架剪力墙结构4、护线长度：150m 防护电压：10000V防护高度：12m 防护宽度：3m双排。

二、使用材料：搭设防护架所用的材料是松木杆，长度分别为6米、4米或3米的，交叉或连接部位分别用8#线绑扎。

三、防护架搭设要求：1、结构脚手架力杆间距不得大于1.5m，大横杆间距不得大于1.2 m，小横杆间距不得大于1m。

2、防护架必须拉结牢固，拉结点垂直距离不得超过4m，水平距离不得超过6m。

拉结所用的材料为松木杆。

3、外防护架纵向设置剪力撑，并随架子同步搭，以保证架子的稳定性。

4、剪力撑与水平面的夹角为45°-60°。

剪力撑的底部要插到垫板处，与立杆相交点加扣件。

剪力撑搭接长度不少于60㎝，且在搭接处加至少两个扣件。

5、防护架各杆件相交伸出的端头均大于10㎝，以防止杆件滑脱。

四、防护架的稳定性验算：1、立杆纵距La=1.5m立杆横距Ln=1.2m，步距h=1.8m。

2、根据施工要求，搭设高度为12m，地区的基本风压值W O=0.35KN/m2。

1）其他计算参数：立杆截面积A=589㎜2；立杆的截面抵抗距A n=1.1×1.5+（1.8-1.1）×0.05=1.69m2。

相应的迎风面积A n=1.8×1.5=2.7 m2，竹板抗压强度设计值fc=0.205Kn/m2，（1）荷载计算：恒载的标准值GK，GK=h1（g k1+ g k3）=nLag k2 由书上查得g k1=0.1089KN/ m2；g k2=0.2356KN/m2；g k3=0.1113KN/ m2；Hi=12m（2）活载作业层施工的标准值Qk=n1Laq k由书上查得qk=1.8KN/m则有Q K=1.5×1.8=2.7KN由书上查得u s=1.3F，u s=0.184，u2=0.80（距地5 m）W K=0.7×0.814×0.80×0.35=0.16KN/ m22）防护架整体稳定验算，（1）确定材料强度附加分项分布Vm'=1.5607计算轴心设计值N'=1.2（NGK+NQK）验算底部截面结构作业N'=1.2（11.36+2.7）=16.87KN（2）计算风荷载弯矩M W=0.12qwh2验算底部截面时M W=0.12×0.15×1.82=6KN.㎜（3）确定稳定高分数ψ查表：u=1.53，λ=uh/I=1.53×1.8/0.0158=174，由表查F=0.235验算稳定：N1/F A+M W/W≤fc/0.9σ'm将fc和Ym'的数值代入上式得到：N1/ F A+M W/W≤0.146KN/㎜2五、防护架拆除1）防护架拆除时划分作业区，周围设绳绑围拦或竖立警戒标志，地面设专人指挥，禁止非作业人员入内。

高压线架子防护施工方案1. 简介高压线架子是输电线路中一种关键设备，用于支撑输电线路，保障电力输送的安全和稳定。

在施工和维护过程中，为保障工作人员和设备的安全，必须采取有效的防护措施。

本文将介绍针对高压线架子的防护施工方案。

2. 施工前准备在进行高压线架子的防护施工前，必须做好充分的准备工作，包括但不限于以下几个方面：•完善的施工计划：明确施工任务、工期、人员配备等信息。

•安全措施：确保施工人员具备相关的安全保护装备，如安全帽、安全鞋、绝缘手套等。

•接受培训：施工人员需要接受相关的防护施工培训，了解高压线架子的施工特点和安全注意事项。

•设备检查：确保使用的工具和设备完好无损，符合相关标准。

3. 防护施工方案3.1 施工区域布置在施工现场，必须对施工区域进行合理的布置，以保障施工人员和设备的安全。

具体措施包括但不限于：•划定施工范围：明确施工区域的范围，并设置明显的警示标识。

•禁止通行：禁止未经培训的人员进入施工区域，确保只有经过培训的人员才能进行相关操作。

•安全通道：设置安全通道，方便紧急情况下人员迅速疏散。

3.2 施工操作规范在实施高压线架子防护施工时，必须严格遵守操作规范，确保施工过程安全有序。

相关规范包括但不限于：•操作配合：施工人员之间需要密切配合，确保施工过程中不发生意外。

•使用工具：使用符合标准的工具和设备进行操作，避免对高压线架子造成损坏。

•安全隐患排查：定期检查施工现场，及时发现并排除安全隐患。

4. 施工结束后施工结束后，需要对施工现场进行清理和整理，确保整个施工过程完整无缺。

具体工作包括但不限于：•工具清点：清点使用的工具和设备，做好保养和储存。

•施工记录：做好施工记录，包括施工过程中的问题和解决方案。

•检查验收：对施工质量进行检查验收，确保高压线架子的防护工作得到有效执行。

5. 结语高压线架子的防护施工是一项极其重要的工作，直接关系到电力输送的安全和稳定。

只有做好相关的防护施工方案，才能有效减少意外事故的发生，保障工作人员和设备的安全。

高压电线外架搭设方案一、工程概况：1、本工程为吴中建业尹东动迁安置房工程二标段3#楼。

2、地上____层，地下一层。

建筑总高度____米。

一层以上长____m，宽____m。

二、现场特征该工程施工时设置一台qtz40塔吊。

塔吊临近房屋东侧的____v 架空线，与架空线距离约____米。

架空线在塔吊回转半径范围内(塔吊半径为____米)。

为保证塔吊垂直运输安全，对东侧的架空线采取防护措施，搭设防护绝缘防护架。

三、搭设方案的选择1.搭设范围。

保证塔吊的任何部位或被吊物边缘在最大偏斜时与架空线路可能接触的范围。

经现场测试，防护架的总长度为____m，需搭设的高度为____m，宽度____m。

2.搭设位置。

在现场决定，从塔吊中心到架空线的垂点沿架空线方向各延伸____m。

3.搭设形式。

下部____m高为钢管脚手架，以上为毛竹脚手架。

4.构造要求：1)钢管脚手架立杆纵距____m，横距____m，步距____m。

2)上部毛竹防护架与导线的距离，左右不小于____m、上下不小于第1页共4页吴中建业尹东动迁安置房工程二标段3#楼架空电线防护架搭设施工方案0.5m。

因无实测数据，架体高度可根据实际情况调整。

3)为了抗风压，必须在排架侧边立杆下设置地锚桩，间距____m，两侧交叉布置。

外围及中间的架子内必须设剪刀撑。

4)为减少风压，不得在防护架上张挂密目安全网和竹笆片。

四、准备工作1.材料准备。

毛竹(____m长)，____m、____m、____m规格的Φ48____3.5钢管、扣件、14#铁丝、Φ6钢丝绳。

2.工具准备。

扳手、大锤子、钢丝钳。

____人员准备。

架子工____人以上。

五、施工工艺1.先搭设____m高钢管架空线防护架，立杆纵向三排，间距____m，横向间距____m，扣件扣牢。

设置扫地杆。

2.12m以上防护架用毛竹搭设，要求毛竹横杆小头有效直径不小于____mm，立杆小头有效直径不小于____mm，须用14#的镀锌铁丝绑扎，不小于3圈，并无泻滑，步距____m。

录目1.编制依据....................................................... 3-2.工程概况 (4)3.现场情况........................ (4)4.设计思路 (4)5.掘工准备 (5)6.防护架体构造要求 (6)7.搭、拆高压线防护架子安全施工要点 (7)&构架杆件及材质要求 (10)9.搭设高压线防护架子安全技术措施 (10)10.搭、拆高压线防护架子需特别注意的安全事项 (12)11.应急预案 (13)12.附图......................................... 错误!未定义书签。

1.编制依据略3.分项工程情况现场基坑南侧设置一台ST7015型塔式起重机，塔高90m,臂长70m。

现场西南侧围墙内有一东西走向IOkv高压线，高压线距地7.E,距北侧塔吊中心31.2m。

（图OoI）4.设计思路4.1防护目的4.1.1防止建筑物顶部由于人员操作失误材料从南侧下落时击伤高压线及变压器。

4.1.2塔吊吊物时，防止被吊物水平方向冲击高压线及变压器。

4.1.3塔吊吊物时，防止被吊物通过高压线上空意外脱钩，被吊物从上方击伤高压线及变压器。

4.2防护范围根据现场平面布置及施工安排，结合现场高压线位置及塔吊运转半径确定高压线防护范围搭设防护架。

4.3防护时间防护架定于塔吊投入使用之前搭设及验收完成（13年5月T5年3月），在屋面及外装修施工至低于高压线6m后拆除。

4.4防护措施4.4.1现场支搭木质防护架防护高压线与变压器，防护架顶部满铺5cm厚木板，木板上面满铺密目安全网并固定牢固，防止落物从上方击伤高压线与变压器。

立面防护采用大眼锦纶安全网。

4.4.2变压器面向建筑物一侧，防护架上悬挂15mm厚竹编板，防止落物及被吊物击伤变压器。

4.4.3变压器上方防砸板上铺塑料布，防止雨水淋到变压器裸露部分导致连电。

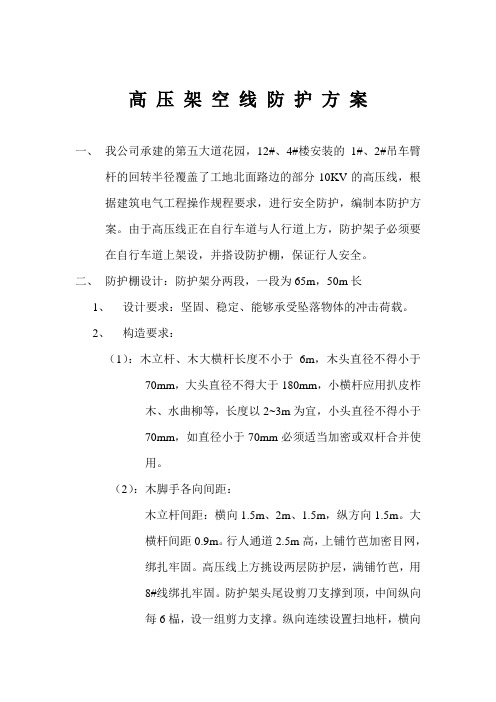

高压架空线防护方案一、我公司承建的第五大道花园，12#、4#楼安装的1#、2#吊车臂杆的回转半径覆盖了工地北面路边的部分10KV的高压线，根据建筑电气工程操作规程要求，进行安全防护，编制本防护方案。

由于高压线正在自行车道与人行道上方，防护架子必须要在自行车道上架设，并搭设防护棚，保证行人安全。

二、防护棚设计：防护架分两段，一段为65m，50m长1、设计要求：坚固、稳定、能够承受坠落物体的冲击荷载。

2、构造要求：（1）：木立杆、木大横杆长度不小于6m，木头直径不得小于70mm，大头直径不得大于180mm，小横杆应用扒皮柞木、水曲柳等，长度以2~3m为宜，小头直径不得小于70mm，如直径小于70mm必须适当加密或双杆合并使用。

（2）：木脚手各向间距：木立杆间距：横向1.5m、2m、1.5m，纵方向1.5m。

大横杆间距0.9m。

行人通道2.5m高，上铺竹芭加密目网，绑扎牢固。

高压线上方挑设两层防护层，满铺竹芭，用8#线绑扎牢固。

防护架头尾设剪刀支撑到顶，中间纵向每6榀，设一组剪力支撑。

纵向连续设置扫地杆，横向每3m设一组扫地杆。

由于防护架施工作业场地外不作整体围护，风可以直接吹过，固不作风荷设计计算。

三、防护棚施工1、申请占道许可后，断电施工。

2、由于地面为砼，有足够的强度，可以直接在上面绑扎防护架子。

3、绑扎施工：（1）：木材选用剥皮的杉木杆，落叶松和其它坚韧硬木杆，使用8#回火钢丝绑扎。

搭设前，要对材料进行严格检查，禁止使用规格和质量不合格的杆件。

（2）：整个防护架的搭设必须在统一指挥下，严格按方案和规程搭设。

放线、确定立杆线位，依次竖起立杆，将立杆与纵横扫地杆连接固定，然后装第一步纵横杆，随较正立杆垂直之后予以固定，并依此要求继续向上搭设。

（3）：搭设过程指派专人了望，看管行人，必要时设禁行区，防止行人通过造成伤害。

（4）：搭设到高压线的边缘时，申请停电后突击搭设挑出部分的作业。

（5）：搭设结束，请安全管理部门检查验收。

1、编制依据《建设工程施工现场供用电安全规范》(GB 50194-93）;《施工现场临时用电安全技术规范》（JGJ 46—2005）；《建筑施工安全检查标准》（JGJ 59-99）；《北京市建筑施工安全技术操作规程》（DBJ01-62-2002）；本公司有关安全生产的管理规定；2、工程概况2。

1、基本概况2.2、本方案护线架子所在位置：本方案高压电护线架子搭设位置在工地现场的东边临道，塔吊回转半径范围之内，全长约80米,见下图：2.3、现场情况：本方案防护部位位于现场东侧路边、现场临时围墙内侧，10KV高压线为南北走向，处于塔吊覆盖范围内约80米左右，下线杆距外墙脚手约4米，为防止施工中触碰高压线引起安全事故，项目部经过与建设单位、监理单位协商，一致决定对该10kv高压线路采取绝缘隔离防护措施即搭设杉槁防护架子外挂密目安全网,并悬挂醒目的警告标志，以确保安全生产。

3、防护架子搭、拆操作重、难点分析3.1、操作重点高压线防护架子搭设周期相对较短，施工过程中应向当地电力主管部门申请停电作业，但该高压线路不可能为此长时间处于停电状态，所以,在与电力主管部门协商确定停电日期后，准备充足的材料,精心组织施工力量，确保在规定的时间内完成高压线防护架的搭设工作，这是工作的重点之一.3。

2、操作难点本工程高压外电线路防护架子垂直高度较大,受季风影响较大，在无其他支承点的情况下确保防护架子整体稳定性是操作难点之一.4 、施工现场主要危险因素分析与防范4。

1、搭、拆防护架子操作过程违章操作造成高处坠落事故。

防范措施：架子工必须经过专门安全培训,考核合格,持证上岗；施工操作前做好安全教育,高空作业按要求佩挂安全带及其他劳动保护用品；搭、拆过程中严格执行安全技术交底,随搭（拆）随加固，不能一次性完成搭(拆）作业时，离开现场前必须做好架体临时支撑,确保架体稳定。

4。

2 、在高压外电线路正下方搭设防护架子，竖立杆时高举杉槁触及高压线发生事故。

外防护架子施工方案一、前言外防护架子，是指用于在建筑物外墙或高处进行施工作业时悬挂以保护安全的架子。

其施工方案对于施工作业的安全和高效进行至关重要。

本文将就外防护架子的施工方案进行探讨，以保障施工过程中人员和设备的安全。

二、方案制定1.方案确定•在进行外防护架子施工方案之前，需要对施工地点的环境、建筑物高度、工程类型等因素进行全面评估，确保方案的合理性和可行性。

•根据评估结果确定外防护架子的安装位置、悬挂方式、支撑结构等关键要素。

2.材料准备•根据方案确定的要求，准备适当材料，包括但不限于钢管、连接件、安全绳索等，确保材料质量符合相关标准，以保障施工安全。

3.施工流程•根据方案确定的外防护架子结构和悬挂位置，安装支撑结构，进行外防护架子悬挂，确保悬挂稳固。

•对外防护架子进行检查，确保各部件连接牢固，安全绳索牢固可靠，满足相关安全标准要求。

三、施工安全1.人员安全•在外防护架子施工过程中，要对参与施工的人员进行安全培训，确保他们熟悉施工流程，严格执行安全操作规程。

•施工人员必须配备安全帽、安全绳索等安全装备，并严格按照安全要求进行作业，确保人员安全。

2.设备安全•在使用外防护架子的设备时，必须确保设备功能正常、操作稳定，不得使用损坏或劣质设备。

并对设备进行定期检查和维护。

四、后续工作•施工完毕后，要及时拆除外防护架子，并对施工过程中产生的材料和设备进行清理和整理，确保施工区域的整洁和安全。

结语外防护架子的施工方案直接关系到施工过程中的安全和效益。

本文从方案制定、施工安全和后续工作等方面对外防护架子施工方案进行了详细介绍，希望能对相关施工工作者有所帮助，确保施工作业的安全顺利进行。

高压线防护架子搭、拆施工方案
一、方案概述
高压线防护架子是在高压线附近施工时必不可少的设备，能够有效隔离施工人
员和设备与高压线的直接接触，确保施工安全。

本文将详细介绍高压线防护架子的搭建和拆除方案。

二、搭建方案
1.材料准备
–4根长度合适的支撑柱
–适量的横向连接杆
–扳手、螺丝刀等工具
2.确定搭建位置
–根据施工需要和高压线位置，确定搭建高压线防护架子的具体位置。

3.搭建步骤
–将支撑柱按照一定间距竖立在地面上
–使用横向连接杆将支撑柱连接在一起，形成一个稳固的框架
–确认架子搭建完成后，使用工具将连接处拧紧，确保架子牢固稳定
4.注意事项
–搭建过程中需注意支撑柱的稳固性，确保不会因风吹倒或其他原因导致危险发生。

–在搭建过程中要确保高压线防护架子与高压线保持一定距离，避免触碰。

三、拆除方案
1.安全检查
–在拆除高压线防护架子之前，需对整个架子进行安全检查，确保无松动、损坏等情况。

2.拆除步骤
–逆向操作搭建步骤，先拆除连接杆，再将支撑柱依次取下。

–拆除完成后，将架子各部分分别整理好，方便下次使用。

3.注意事项
–拆除过程中需注意操作人员的安全，避免在拆除过程中发生人为意外。

–拆除后需对架子进行清理和检查，确保下次使用时无安全隐患。

四、总结
搭建和拆除高压线防护架子是一项重要的安全工作，必须严格按照操作规程进行操作，确保施工人员和设备的安全。

在实际操作中，应根据具体情况灵活调整方案，保证工作顺利进行。

希望本文提供的高压线防护架子搭建和拆除方案对您有所帮助。

高压线防护架搭设方案1.引言2.高压线防护架搭设方案的必要性3.高压线防护架搭设方案的设计原则4.高压线防护架搭设方案的具体实施步骤5.高压线防护架搭设方案的安全措施6.结论引言：高压线是一种危险的电力设施，其周围的安全防护措施至关重要。

本文旨在提出一种高压线防护架搭设方案，以确保人员和设备的安全运行。

高压线防护架搭设方案的必要性：高压线周围的安全防护措施不仅关系到人员的生命安全，还涉及到电力设备的正常运行和社会稳定。

因此，制定一套科学合理的高压线防护架搭设方案是非常必要的。

高压线防护架搭设方案的设计原则：高压线防护架搭设方案的设计应遵循以下原则：1.保证安全：保证人员和设备的安全运行；2.经济实用：在保证安全的前提下，尽可能减少成本；3.可行性：方案应具备可行性和可操作性。

高压线防护架搭设方案的具体实施步骤：高压线防护架搭设方案的具体实施步骤如下：1.确定防护架的类型和尺寸；2.确定防护架的材料和强度；3.确定防护架的搭设位置和高度；4.确定防护架的搭设方式和施工工艺；5.进行现场施工和安装。

高压线防护架搭设方案的安全措施：高压线防护架搭设方案的实施过程中，应采取以下安全措施：1.严格遵守安全操作规程；2.保证施工人员的安全防护设备；3.加强现场管理，确保作业区域的安全；4.定期检查和维护防护架的安全性能。

结论：高压线防护架搭设方案的实施对于保障人员和设备的安全运行具有重要意义。

在制定方案的过程中，应遵循安全、经济实用和可行性的原则，并采取必要的安全措施，确保方案的有效实施。

本工程的防护架子全部采用杉槁搭建，变压器周围的防护栏杆也是用杉槁搭建的，外侧则挂有安全网，并悬挂高压危险的警告标志牌。

架体顶部每5米设有一个小红旗，夜间还有红色警示灯，以确保整个施工过程的安全。

在防护架子搭建和拆除过程中，由于作业面工程量大，高压线防护架子使用周期较长，因此需要经过相关部门批准，并在搭设时及时断电，充分做好前期现场准备工作，保证作业人员数量能够满足现场施工的需求。

高压电线防护架子搭设方案1. 工程概述本围护工程位于西北旺镇区二期工程北侧围墙外，围护架总长度150m，高压线杆高度地面上15m，高压线杆位置在32#、33#楼塔吊长臂回转半径内，按照安全施工规范要求，需设置安全保护屏障，确保施工生产顺利进行。

2. 设计依据1.根据《建筑施工安全技术规范》，安全防护规定。

2.《建筑施工安全检查标准》JGJ59-993. 北京市《建筑施工安全检查标准》实施细则3. 设计与构造3.1设计3.1.1采用双排木脚手架（杉木杆），排距为5m，南北立面高度18.5m，外挂安全网（详见搭设图）。

3.1.2 材料选用受力杆件应符合国家现行标准《木结构设计规定》（GBJ5-88）中对Ⅱ级木材的规定，不得有开裂，腐朽。

a. 立杆：杉木杆小头直径不小于80mm，大头直径不小于180mm，长度不小于6.5m、8.5m。

b. 大横杆：杉木杆小头直径不小于80mm，长度不小于8.5m。

c. 斜撑、剪刀撑等斜杆，小头直径不小于80mm，长度不小于6.5md. 采用8号铁丝绑扎。

3.2 构造3.2.1 高压线防护采用两排架，排距5.4米，立杆纵距1.8米，步距1.8米，将高压线封闭在架内。

3.2.2 防护架顶部满铺竹篦子作为防砸棚。

3.2.3 防护架立杆下距底不大于200mm处设纵向、横向扫地杆，以上按步距设置纵横向水平杆，横向截面设连续之字形支撑，纵向面设连续剪刀撑。

3.2.4架子外侧满挂安全网，安全网要求挂紧，栓牢。

4. 施工方法4.1 搭设准备工作4.1.1 清除施工现场的障碍物。

4.1.2 搭设范围内挖立杆，设置加固点。

4.1.3 根据木杆粗细、材质、外形等进行合理挑选分类。

4.1.4 做好各项材料、人员组织准备工作。

主要材料及数量4.2 搭设技术措施总的原则：高压线两侧同时搭设立杆，在每隔5.4m高水平连接，并设剪刀撑固定，搭设架体顶部高出高压线2m，北侧、南侧架体距高压线1.5m。
