计算机网络基础模块四组建局域网实训PPT课件

计算机网络基础模块四组建局域网实训PPT课件
物理层
局域网体系结构模型
• 逻辑链路控制（Logical Link Control或简称LLC）,用户的数据 链路服务通过LLC子层为网络层 提供统一的接口
• 介质访问控制(medium access control)简称MAC, 是解决当局域 网中共用信道的使用产生竞争时， 如何分配信道的使用权问题.
2020/11/6
9
• （1）传统以太网
• 传统以太网即标准以太网，是指运行速率 为10Mbps的以太网。
• （2）双绞线10BASE-T以太网
• 双绞线10BASE-T以太网是使用非屏蔽双绞 线为传输介质，并且在网络拓扑结构中增 加了集线器HUB连接总线结构（如图4-3）， 是星型和总线型结合的网络结构。
• WEP协议是对在两台设备间无线传输的数据进行加密的方式，用以防 止非法用户窃听或侵入无线网络。不过密码分析学家已经找出 WEP 好几个弱点，因此在2003年被 Wi-Fi Protected Access (WPA) 淘汰， 又在2004年由完整的 IEEE 802.11i 标准（又称为 WPA2）所取代。 WEP 虽然有些弱点，但也足以吓阻非专业人士的窥探了。
2020/11/6
14
•
2020/11/6
15
• 任务 2：配置 Linksys Setup（设置）选项 卡中的选项
• 步骤 1. 将 Internet 连接类型设置为静态 IP。
• 单击 Linksys 路由器，然后选择 GUI 选项 卡。
• 在 Linksys 路由器的 Setup（设置）屏幕中，
2020/11/6
7
• 4. 以太网 • 以太网是当前应用最普遍的局域网技术，它很大程度上取代了其他局域网标

局域网的组建PPT课件

局域网的组建PPT课件

查看所有VLAN的摘要信息
switch#show vlan brief
查看指定VLAN的信息
switch#show vlan id 10
指定端口成为trunk
switch(config-if)#switchport mode trunk
Trunk的自动协商
switch(config-if)#switchport mode dynamic desirable switch(config-if)#switchport mode dynamic auto
查看端口状态
switch#show interface f0/2 switchport
在trunk上移出VLAN
switch(config-if)#switchport trunk allowed vlan remove 20
在trunk上添加VLAN
switch(config-if)#switchport trunk allowed vlan add 20
5.2.2 配置交换机
1．物理连接
交交 换换 机机 的 CCoonnssoolele端 端口 口
计算机串口
图5-17 本地配置的物理连接方式
2．软件配置
所有端口无端口名，优先级为 Normal方式。
所有10/100Mbps以太网端口设为 Auto方式。
所有10/100Mbps以太网端口设为半 双工方式。
192.168.0.102/24
192.168.0.103/24
图5-13 基于交换机的对等网
组建C/S局域网
C/S局域网的类型 配置交换机 配置VLAN
C/S局域网的特点如下。 网络中至少有一台服务器为客户机 提供网络服务。 网络中客户端比较多，一般地点比 较分散，不在同一房间或同一楼宇中。 网络中资源比较多，适用于集中存 储，通常包括大量共享数据资源。 网络管理集中，安全性高，访问资 源受权限限制，保证了数据的可靠性。

第四课局域网之网络组建实践精品PPT课件

第四课局域网之网络组建实践精品PPT课件

机器中存放的 IP 地址 是 32 位 二进制代码
每隔 8 位插入一个空格 能够提高可读性
将每 8 位的二进制数 转换为十进制数
1100011111
10000 00000
128
11
3
31
采用点分十进制记法 则进一步提高可读性
128.11.3.31
IP 地址
IP地址的组成：分为两部分，分别为网络号
(Network ID，或称网络地址)和主机号
08:00:20:0A:8C:6D
制造商编号 网络产品编号
网关
网关（Gateway）是一个网络连接到另一个网络 的“关口” ，就像是“一个屋的门”，用于连接不 同的子网、不同的网络。
要实现这两个网络之间的通信，则必须通 过网关，即所有进出该网络的数据都必须经 过网关。 按照不同的分类标准，网关也有很多种， 最常用的是TCP/IP协议里的网关。 网关可以通过软件和硬件实现，目前硬件 网关已经很少使用。
2. 开启Guest用户 步骤：我的电脑-右键-管理-本地用户和组- 用户-Gue享的文件夹上点击右键—共享与安全—选择共享此文件
夹
局域网工作组设置
工作组设置：让所有电脑都同一个工作组，这样 网上邻居才能看到所有的电脑；
我的电脑-右键属性-计算机名字-更改-在这里可以 修改计算机名和工作组。
(Host ID，或称主机地址)。
IP 地址 ::= { <网络号>, <主机号>}
例：192.168.1.5
网络号 主机号
物理地址 物理地址也叫MAC地址、硬件地址或链路地址，由 网络设备制造商生产时写在硬件内部。IP地址与
M• AC地址在计算机里都是以二进制表示的。

计算机网络技术学习单元局域网规划与组建综合实践任务PPT课件

计算机网络技术学习单元局域网规划与组建综合实践任务PPT课件

E0/11-20划分到VLAN20。
E0/23设为TRUNK接口。
第16页/共28页
3. 无线部分
7.2 局域网项目实操 ——建设任务
（1）将AP命名为“DigitalChina_AP”。
（2）将AP管理IP配置为。
（3）配置SSID：DigitalChina 。
（4）配置支持IEEE 802.11b/g/n。
第11页/共28页
7.2 局域网项目实操 ——项目简介
第12页/共28页
7.2 局域网项目实操 ——项目简介
第13页/共28页
7.2 局域网项目实操 ——项目简介
第14页/共28页
7.2 局域网项目实操 ——建设任务
请按下列要求完成网络建设，并测试PC1、PC2、PC3、PC4、PC5之间 的连通性。 1. 路由部分 （1）三台路由器按拓扑图标识分别命名为R1、R2、R3。 （2）按设备地址规划配置R1、R2、R3接口IP地址并使接口处于活动状 态。 （3）配置静态路由，使R1端网络可以与R3端网络可以互相通信。 （4）配置单臂路由，R1配置子接口10对应VLAN10，子接口20对应 VLAN20，可以使VLAN10与VLAN20通过R1进行域间路由。
之间） • 在静态和动态路由选择协议之间的划分
规划设计 ——网络层次化设计
核心层为网络提供了骨干组件或高速交换组件。
核心层一般具有一下功能： • 高速数据交换 • 提供高可靠性 • 提供冗余链路 • 提供故障隔离 • 迅速适应升级 • 提供较少的滞后和良好的可管理性
第26页/共28页
任务7-1 局域网规划与组建综合 实践
（1）在条件允许情况下，完成任务7-1中家庭网络部分的搭建，提供搭建 步骤，并思考“如果有员工需要在家庭办公，所用计算机需连入单位局域 网络”该如何实现。 （2）分析任务7-1中提供的拓扑，如何进一步细化形成接入层、汇聚层、 核心层，有哪些方式增强网络安全。

局域网组建PPT学习课件

局域网组建PPT学习课件
17
判断正误
集线器2
集线器1
集线器3
集线器5 中继器
集线器4
18
判断正误
集线器1
集线器3
集线器2
19
100M局域网组网规则
100M网卡（或10/100M自适应网卡） 5类以上UTP电缆 100BAS-TX 交换机 每段UTP电缆的最大长度100米 任意两个节点之间最多可以经过2个交换机 交换机之间的电缆长度不能超过5米 整个网络的最大覆盖范围为205米 网络中不能出现环路
②按数据传输方式分类:广播式网络和点到点式网络
③按网络的拓扑结构分类:星形、总线、环形、树形、网形
④按网络的传输媒体分类:双绞线、同轴电缆、光纤、无线
⑤按网络的信道分类:窄带、宽带 5
三、局域网的结构
总线型拓扑结构
环形拓扑结构
星形拓扑结构
6
1、总线型结构
所有节点都连接到一条作为公共传输介质的总线上 信息的传输以“共享介质”方式进行
20
交换机的级联规则（不同类型端口 ）
21
交换机的级联规则（同类型端口 ）
22
TCP/IP模块的安装和配置
添加TCP/IP模块 启动“Internet (TCP/IP)属性”对话框 配置IP地址和子网掩码
23
用ping命令测试网络的连通性
24
3
二、局域网的特点及分类
（一）、局域网的特点 1.覆盖有限的地理范围 2.传输速率高（通常在10Mb/s~1000Mb/s
之间） 3.误码率低（通常低于10-8） 4.单位自己建设和拥有，易于维护和管理
4
二、局域网的特点及分类
（二）局域网的分类
①网络的分布范围分类:广域网WAN、局域网LAN、城域网 MAN

局域网组建实例PPT课件

局域网组建实例PPT课件

在63）IP地网址管络的计出使算口用机：上一本，台校采。园用网D方H案C采P服用务电器信对10各0个MV宽L带AN接用入户。的为IP了地保址证进网行络集
中7安）发全专放，用和防服管止务理黑器。客机非柜法一入只侵、网配络线，架校二园套网。络采用了高性能的硬件防火墙（
8天）融其信他N辅G助FW设4施00（0防UP火S、墙电）话，网有设效施地等保）证。了网络的安全。
网心络路碰由撞交，换提机高，网与络下传联输的效三率个。分中心（行政教学分中心、实训楼分中心
3和）宿锐舍捷楼S分68中06心万）兆通交过换1机00一03M台. 网光，络纤用子相于网连与划，行分以政提楼高、传教输学速楼度和。图书馆各配
为线2了）间便子交于干换网机络相管：连理行。，政抑教制学网分络中风心暴采，用提锐高捷网万络兆安交全换性机能S6，80采6用，虚其他拟子两网个（
实例二 网吧组网
实例简介
星浪网吧是城区新开的一家营业面积超过1500平方米，拥有400台计算机的 大型高级连锁网吧。该网吧分为上下两层，除温馨舒适的普通大厅区之外， 还有高速体验区、沙发休闲区和贵宾包间区三个区域，以满足不同消费者的 个性化需求。
1. 网吧平面图 星浪网吧的结构布局如图6-3所示。
实例一 校园网组网
2. 网1.络网设络备综连合接布及线调试 对网校络园中网心的设综在合行布政线楼遵2楼循，国控际制标室准内。有垂光直纤干接线收子盒系、统配采线用架多（模交光换纤机为、主跳 ，线水等平）系、统网混络合机采柜用（多各3模 种. 服光务纤器和及超 、网中5类管心双软交绞件换线的机。安、为装防了火达墙到等布）局。美观的效果 ，网1）将络安布中装线心网系：管统电软中信件的10，多0查模M看光宽网纤带络和连设双接备绞到及线光其采纤运用转行桥换状架器况、，。配通管过及光地纤下转线换槽器等转走换线， 方连2）式入安。防装为火各确墙种保（服日天务后融器终信。端40如设0W0备）e位b的服置外务调网器整R（和J-对4网5外络端、扩口对展；内的防）需火，要墙F，的TP在内服结网务构R器J化-4、综5端合 布口VO线连D时接服，到务信中器息心、插交E-座换m留机ai有（l服一 锐务定 捷器的S、6冗8D0余H8C万度P兆。服核务心器路和由DN交S换服机务）器和、行校政园教一学卡楼通 分服中务心器交等换。机为（了锐保捷证S校6园80网6万络兆的核稳心定路性由、交安换全机性）以；及多网模络光管纤理从的中可心操层作 交中性换心，机层网连交络到换服各机务个。器分操中作心系的统汇均聚采层用交W换ind机o；w各s S个er服ve务r 器20通03过。多模光纤接在 各3）个安分装中各心种：应多用模软光件纤。从如各学个籍分管中理心软的件汇、聚教层务交管换理机软连件到、中学心分层制交软换件机等 ；。多模光纤从各个分中心连到各楼宇交换机。 各楼宇：超5类双绞线从各楼宇配线间到办公室或多媒体教室等。

局域网组建项目实战PPT课件

第6页/共57页
1.1.1 任务概述
• 方案设计
根据任务要求，方案将使用一根双绞线把两台计算机 组建成局域网。
方案的结构由以下部分组成： • 硬件部分：两台计算机、两张网卡 （10/100Mbps）、一根交叉双绞线； • 软件部分：Windows操作系统、网卡驱动程序、网 络协议（TCP/IP协议）等。
第33页/共57页
1.2.5 知识点
• 网络协议 计算机之间相互通信需要共同遵守的一套规则。网络中存在着各种各样的计算机和
设备，它们之间必须使用相同的网络协议才能实现正常通信。 • 三大要素：语法、语义、时序 • 常用的网络协议协议有：TCP/IP协议、IPX/SPX协议、NetBEUI协议、 AppleTa lk 协议等，在Internet 上的计算机和设备使用的是 TCP/IP 协议。
第16页/共57页
1.1.6 知识点
• 网络操作系统 除了具有管理计算机硬件和软件资源的能力，还提供了网络通信和网络服务的功能，
使用户可以方便的共享资源和高效稳定的进行网络通信。 常用的几种网络操作系统：
• Windows • NetWare • UNIX • Linux
第17页/共57页
1.1.6 知识点
距离一般在几公里内。目前几乎所有的企业甚至家庭都有自己的局域网。
• 特点：建设容易、成本低，用户数少，便于安装、维护 和扩展，网络范围小，数据传输速率快（10 Mbps、 100 Mbps和1000 Mbps），误码率低
• 类型：以太网（Ethernet）、令牌环网（Token Ring）、光纤分布数据接口网（FDDI）、异步传输模 式 网 （ AT M ） 和 无 线 局 域 网 （ W L A N ）
第11页/共57页

《局域网组建》PPT课件


IP地址表示方法
点分十进制表示法，由四组数字组成，每组数字之间用小数点 隔开，每组数字的取值范围为0~255。
子网掩码作用及设置方法
子网掩码作用
用于划分子网，将IP地址的网络部分和主机部分区分开，从而确定子网规模和每个子网 中的主机数量。
子网掩码设置方法
将IP地址与子网掩码进行按位与运算，得到网络地址；将网络地址与子网掩码取反后进 行按位或运算，得到广播地址。根据网络规模和实际需求，选择合适的子网掩码长度。
配置ACL规则
在路由器或交换机上配置ACL规则，定义允许或拒绝特定IP地址、端口号或协议类型的网络 流量。
应用ACL
将配置好的ACL应用到相应的接口或方向上，实现对局域网内不同用户或设备的访问控制。 例如，可以限制某些用户只能访问特定的共享资源或禁止某些设备的网络访问权限。
06 故障诊断与排除技巧
常见故障现象描述
网络连接故障
IP地址配置错误
电脑无法连接到局域网或互 联网，可能表现为网络图标 异常、无法访问网络资源等。
IP地址配置不正确，导致电 脑无法与其他设备通信，可 能表现为网络不通、ping命 令失败等。
网络设备故障
交换机、路由器等网络设备 出现故障，导致网络传输异 常，可能表现为设备指示灯 异常、网络时断时续等。
服务器存储设备配置建议
服务器
选择高性能、高稳定性的服务器，确 保数据处理能力和数据存储安全。考 虑采用冗余设计，如RAID技术，提高 数据安全性。
存储设备
根据数据量和访问需求选择合适的存储 设备，如硬盘、SSD等。对于重要数据， 建议采用数据备份和恢复措施，如定期 备份、远程备份等。
03 软件配置与安装调试
选择依据

局域网组建与配置技能实训课件


网络性能优化实训
• 总结词：理解网络性能优化的重要性，掌握网络性能优化 的方法，熟悉网络性能监控和报告的解读。
网络性能优化实训
详细描述
1. 网络性能优化的重要性：随着网络设备的增加和应用的复杂性提高，网络性能问题逐渐凸 显，因此需要进行网络性能优化。
2. 网络性能优化的方法：包括物理层优化（如增加带宽、改善信号质量等）、网络层优化（ 如使用负载均衡、优化路由等）和应用层优化（如优化应用软件、使用压缩技术等）。
详细描述
1. 工程实施：依据设计方案，安装网络设备，连接设备端口，配置网 络参数，确保网络设备的正常运行。
2. 验收测试：对已实施的网络工程进行功能和性能测试，检查网络连 通性、传输速度等指标，确保网络工程符合设计要求。
06
局域网组建与配置 常见问题及解决方 案
网络连接故障及解决方案
网络连接故障
2. 安全策略的制定和实施：安全策略是指定义哪些用户可以访问哪些资 源，以及在访问时需要满足哪些条件等。制定安全策略需要考虑用户需 求、资源保护等因素。
防火墙配置与安全策略实训
3. 访问控制列表
访问控制列表是一种安全措施，可以限制对特定资源的访问 权限。通过使用访问控制列表，可以防止未经授权的用户访 问敏感数据或执行恶意操作。
网络连接故障通常表现为无法上网、 网速慢、网络不稳定等。
解决方案
检查网络设备（如路由器、交换机、 网线等）是否正常工作，确保网络设 备连接正确，尝试重新启动网络设备 ，检查网络设置是否正确。
网络配置错误及解决方案
网络配置错误
网络配置错误通常表现为无法上网、 无法访问特定网站、无法使用某些网 络服务等。
局域网组建与配置技 能实训课件

《组建局域网》课件


局域网的实践
局域网实践案例分析
通过实际案例分析，展示局域网在各种场景下的应用和效果。
局域网应用场景
局域网可应用于企业办公、学校教学、医院管理等各种场所和行业。
局域网的发展
1
局域网技术的发展历程
从早期的以太网到现代的高速局域网技术，局域网不断演进，提供更好的网络体 验。
2
局域网的未来趋势
随着物联网的兴起和云计算的发展，局域网将更加智能化、高效化和安全化。
《组建局域网》PPT课件
本PPT课件将介绍组建局域网的全过程，包括什么是局域网，局域网的设计和 实施，局域网的技术和实践，局域网的发展趋势等内容。
什么是局域网
局域网概述
局域网是指在有限的地理范围内连接起来的一组计算机和网络设备，可以共享资源和信息。
LAN的组成部分
局域网由计算机、网络设备和通信介质等组成，通过交换机或路由器相连接。
结论
局域网的作用
局域网连接了不同设备和用户，促进信息共享 和合作，提高工作和生活效率。
局域网的未来发展方向
局域网将继续适应新的技术和需求，为人们提 供更好的网络体验和服务。
Hale Waihona Puke LAN现状和未来发展局域网在现代社会中得到广泛应用，未来将继续发展，适应新的技术和需求。
局域网的设计和实施
设计目标
在设计局域网时需要 考虑性能、安全性和 可扩展性等因素，确 保网络能够满足需求。
硬件和软件要求
选择适当的硬件设备 和网络管理软件，确 保局域网的正常运行。
网络拓扑结构
选择合适的网络拓扑 结构，如星型、总线 型或环形，以满足局 域网的需求。
网络组件的选择
选择合适的网络组件， 如交换机、路由器和 防火墙，以实现高效 的网络通信和安全性。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

图 4-4 局域网体系结构模型与OSI参考模型
2020/11/6
4
• 局域网中目前广泛采用的两种介质访问控 制方法，分别是：
• 1 争用型介质访问控制，又称随机型的介质 访问控制协议，如CSMA/CD方式。
• 2 确定型介质访问控制，又称有序的访问控 制协议，如Token(令牌）方式
2020/11/6
4. 当网络中的硬件设备连接 完毕后，在每台机器上安 装相应的操作系统，配置 TCP/IP，
5. 测试网络的连通性。
2020/11/6
13
• 任务 1：将无线路由器添加到网络中
• 步骤 1. 将一台 Linksys WRT300N 设备添加到网络中。
• 单击设备管理器中的 Wireless Devices（无线设备），选择 LinksysWRT300N。将该设备如拓扑图所示添加到交换机和 PC3 之间。
在一个局部区域范围（例如一个学校、一 个工厂、一家医院、一个机关等）内，把 各种计算机、外围设备、数据库等互联起 来组成的计算机通信网。 • 一般仅包含OSI参考模型中的下层功能，即 仅涉及通信子网的内容。
2020/11/6
3
应用层
表示层
会话层 传输层 网络层 数据链路层 物理层
OSI参考模型
逻辑链路控制子层LLC 介质访问控制子层MAC
2020/11/6
12

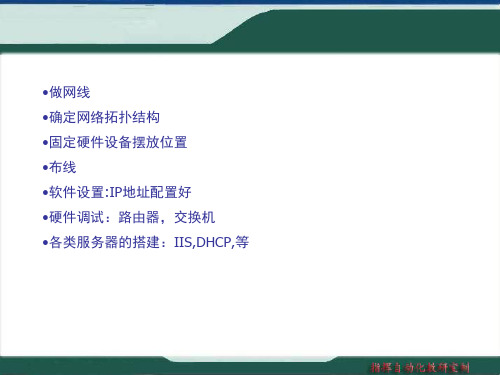

选组网方式
• 采用100BaseTX标准组网， 网络拓扑结构选择星型结 构。
1. 首先在计算机中，安装 100Mb/s或10/100Mb/s自 适应的网卡;
2. 集线器/交换机 选择 100BaseTX（端口为RJ45插口），端口数一般不 超过16口。
3. 双绞线选择5类UTP，长 度小于100m，制作直通 线。
5
• 局域网的拓扑结构
• 局域网的拓扑结构主要是总线型、环型和星型结构，因此 可以把局域网分为总线型局域网、环形局域网、星型局域 网和混合型局域网等类型。
• 选择局域网拓扑结构需要考虑一下因素： • ①易于安装与扩展 • ②具有高可靠性，易于诊断故障和隔离。
• ③与相应的访问控制方法相结合，选择合适的传输媒介， 提高结点运行速度，降低复杂性。
2020/11/6
8
• 开始以太网只有10Mbps的吞吐量，使用的是带有冲突检 测的载波侦听多路访问（CSMA/CD，Carrier Sense Multiple Access/Collision Detection）的访问控制方法。 这种早期的10Mbps以太网称之为标准以太网，以太网可 以使用粗同轴电缆、细同轴电缆、非屏蔽双绞线、屏蔽双 绞线和光纤等多种传输介质进行连接。并且在IEEE 802.3 标准中，为不同的传输介质制定了不同的物理层标准，在 这些标准中前面的数字表示传输速度，单位是“Mbps”， 最后的一个数字表示单段网线长度（基准单位是100m）， Base表示“基带”的意思，Broad代表“宽带”。
2020/11/6
7
• 4. 以太网 • 以太网是当前应用最普遍的局域网技术，它很大程度上取代了其他局域网标
准。如令牌环、FDDI和ARCNET。历经100M以太网在上世纪末的飞速发展 后，目前千兆以太网甚至10G以太网正在国际组织和领导企业的推动下不断 拓展应用范围。
• 以太网最早是由美国Xerox（施乐）公司创建的，1980年，DEC,Intel和 Xerox三家公司联合提出了以太网规范。

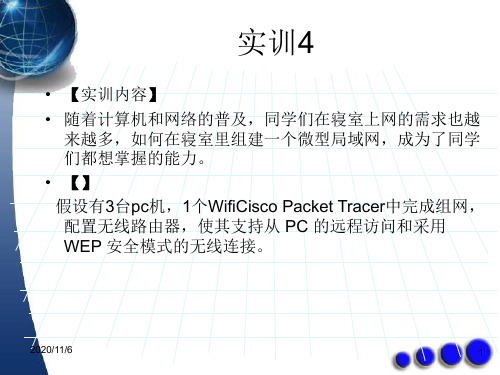

实训4
• 【实训内容】 • 随着计算机和网络的普及，同学们在寝室上网的需求也越
来越多，如何在寝室里组建一个微型局域网，成为了同学 们都想掌握的能力。 • 【】 假设有3台pc机，1个WifiCisco Packet Tracer中完成组网， 配置无线路由器，使其支持从 PC 的远程访问和采用 WEP 安全模式的无线连接。
2020/11/6
1
实验目的
• 掌握局域网相关的组网结构、以太网协议。 • 学会配置无线路由器，了解DHCP、网络安
全协议WEP。 • 学会配置PC机的网络设置、学会安装无线
网卡，连接到路由器。 • 学会简单的连通性测试方法
2020/11/6
2
选择组网方式
• 局域网的基本概念 • 局域网LAN（Local Area Network）是一种
2020/11/6
10
RG45接头UPT双绞线
集线器
RG45接口
计算机
计算机
计算机
计算机
计算机
• 图4-3 10Base-T UTP以太网
计算机
2020/11/6
11
• (3)快速以太网
• 随着网络的发展，传统标准的以太网技术已经不能满足日 益增长的网络数据流量的需求。快速以太网技术应运而生， 如100M快速以太网技术100BASE-TX,100BASE-T4和 100BASE-FX等技术标准。其中100BASE-TX 技术几乎是 在10BASE-T的基础上进行的直接升级，使用5类非屏蔽 双绞线达到了100M的数据传输速率，得以普遍使用。此 外千兆位以太网1000BASE-SX，1000BASE-LX和 1000BASE-CX等技术标准也相继制定出来。
物理层
局域网体系结构模型
• 逻辑链路控制（Logical Link Control或简称LLC）,用户的数据 链路服务通过LLC子层为网络层 提供统一的接口
• 介质访问控制(medium access control)简称MAC, 是解决当局域 网中共用信道的使用产生竞争时， 如何分配信道的使用权问题.
2020/11/6
9
• （1）传统以太网
• 传统以太网即标准以太网，是指运行速率 为10Mbps的以太网。
• （2）双绞线10BASE-T以太网
• 双绞线10BASE-T以太网是使用非屏蔽双绞 线为传输介质，并且在网络拓扑结构中增 加了集线器HUB连接总线结构（如图4-3）， 是星型和总线型结合的网络结构。
• 步骤 2. 配置显示名称。
• 单击 Linksys 路由器，打开配置 GUI。选择 Config（配置）选项卡并 将显示名称设置为 WRS2。
• 步骤 3. 将 Internet 接口连接到 S1。
• 使用直通电缆将 Linksys 路由器的 Internet 接口连接到交换机的 Fa0/7 接口。
