《电力拖动》期中试卷

16电子（2）班电力拖动期中试卷2016.11.8 班级：____________姓名：____________学号：____ ___得分：___ _____一、单项选择题（34分）1.接触器的辅助触头一般由两对常开触头和两对常闭触头组成，用以通断（）A主电路 B 电源电路 C 控制电路和主电路 D 控制电路2．熔断器串接在电路主要用作（）。

A.短路保护 B过载保护 C欠压保护3.按下复合按钮时（）。

A. 常开触头先闭B. 常闭触头先断开C.常开、常闭触头同时动4．交流接触器E型铁心中柱端面留0.1~0.2mm的气隙是为了（）。

A．减小振动 B. 减小剩磁影响C．利于散热5．交流接触器的铁心端面装有短路环的目的是（）。

A. 减小铁心振动B. 增大铁心磁通C. 减缓铁心冲击6．HK系列开启负荷开关可用于功率小于（）KW的电动机控制线路中。

A 5．5B 7．5C 107. HK系列开启式负荷开关用于控制电动机的直接启动和停止时，应选用额定电流不小于电动机额定电流（）倍的三极开关。

A 1.5B 2 C38. DZ5—20型低压断路器中电磁脱扣器的作用是( )A过载保护B短路保护C欠压保护9. DZ5—20型低压断路器的过载保护是由断路器的.( ) 完成的。

A 欠压脱扣器B 电磁脱扣器C 热脱扣器10．熔断器的额定电流应（）所装熔体的额定电流。

A 大于B 大于或等于C小于11.( )系列熔断器熔断后有明显指示.A RC1A和RL1B RL1和RTOC RC1A和RM1012、当从螺旋式熔断器的瓷帽玻璃窗口观测到带小红点的熔断指示器自动脱落，表示熔丝（）A未熔断B已经熔断C无法判断D 正常工作13、行程开关的触头动作是通过（）来实现的A 手指的按压B手指的按压或者生产机械运动部件的碰压C 其他电器配合动作D生产机械运动部件的碰压14、交流接触器的铁心端面装有短路环的目的是（）。

Ａ减小铁心振动Ｂ增大铁心磁通Ｃ减缓铁心冲击15.（）是交流接触器发热的主要部件。

电力拖动测试题及答案一、单选题（共60题，每题1分，共60分）1、CA6140型车床主轴调速采用________。

A、电气调速B、机械与电气配合调速C、齿轮箱进行的机械有级调速D、齿轮箱进行的机械无级调速正确答案：C2、主电路在电源开关的出线端按相序依次编号为________。

A、L1，L2，L3B、R，S，TC、U，V，WD、U11，V11，W11正确答案：D3、接近开关是一种近代发展起来的________行程开关。

A、电磁式B、机械式C、无触点D、有触电正确答案：C4、能耗制动是指当电动机切断交流电源后，立即在____的任意两相中接入____。

A、定子绕组、交流电B、定子绕组、直流电C、转子绕组、交流电D、转子绕组、直流电正确答案：B5、CA6140车床主轴电动机采用的启动方式是______。

A、Y-△降压启动B、串电阻降压启动C、直接启动D、反接启动正确答案：C6、CA6140型车床电气控制线路中，刀架快速移动电机未设过载保护是因为________。

A、电动机容量太小B、电动机额定电流小C、该电动机为点动控制，运行时间短D、以上都不是正确答案：C7、位置控制又叫________控制。

A、速度B、行程C、时间D、正反转正确答案：B8、M7130型平面磨床电磁吸盘与三台电动机M1、M2、M3之间的电气联锁是由________实现的。

A、QS2B、KAC、CQS1D、QS2和KA的常开触头(3一4)正确答案：D9、在电动机切断交流电源后，通过立即在定子绕组的任意两项中通入直流电，以消耗转子惯性运动的动能来进行制动的方法称为________。

A、能耗制动B、反转控制C、电力制动D、反接制动正确答案：A10、机床设备在正常工作时，一般要求电动机处在连续运转状态；在试车或调整刀具与工件的相对位置时，又需要电动机能点动控制。

能实现这种工艺要求的线路是____。

A、接触器联锁正反转控制线路B、连续与点动混合正转控制线路C、点动正转控制线路D、自锁正转控制线路正确答案：B11、正转控制线路只能控制电动机________。

职业中专校电力拖动期中考试试卷姓名姓名 成绩一、填空题（每空1.5分，共30分）分）1.1.低压开关主要作用低压开关主要作用低压开关主要作用________________________、、________________及及________________和和________________电路，电路，多数用作机床电路的电源开关和局部照明电路的控制开关。

2.2.常用的低压开关种类有常用的低压开关种类有常用的低压开关种类有________________________、、________________和和________________；低压断路器也称为；低压断路器也称为________________________________________________。

3.3.熔断器在低压配电网和电力拖动系统中主要用作熔断器在低压配电网和电力拖动系统中主要用作__________________________，使用时，使用时，使用时________________联接在被保护电路中。

联接在被保护电路中。

4.4.熔断器主要由熔断器主要由熔断器主要由________________________、、________________和和________________三部分组成。

三部分组成。

三部分组成。

5.5.熔断器安装时，熔断器安装时，熔断器安装时，瓷插式熔断器应瓷插式熔断器应瓷插式熔断器应________________________安装；安装；螺旋式熔断器接线时，螺旋式熔断器接线时，电源线应接电源线应接在____________接线座上，负载线应接在接线座上，负载线应接在接线座上，负载线应接在_____________________接线座上，以保证能安全的更换熔管。

接线座上，以保证能安全的更换熔管。

6.6.常用的主令电器有常用的主令电器有常用的主令电器有________________________、、______________________、、__________________________和和____________________________等。

电力拖动期中考试1.下列选项中，不属于电力拖动的是（）。

A、车床B、电风扇C、驴拉磨(正确答案)2.电动机可以把（）转换成机械能。

A、电能(正确答案)B、风能C、动能3.电力拖动的组成包括（）。

A、电源，电动机，控制设备，工作机构B、电源，电动机，控制设备，传动机构(正确答案)C、电源，电动机，工作机构，传动机构4.低压电器是指工作在（）的电器。

A、交流额定电压在1200V以上，直流额定电压1500V以上B、交流额定电压在1200V以下，直流额定电压1500V以上C、交流额定电压在1200V以下，直流额定电压1500V以下(正确答案)5.交流接触器属于（）。

A、自动切换电器(正确答案)B、无触点电器C、低压配电电器6.下列属于非自动切换电器的是（）。

A、交流接触器B、中间继电器C、按钮(正确答案)7.低压熔断器的作用是在线路中作（）保护。

A、失压B、短路(正确答案)C、欠压8.使用熔断器时，应把熔断器与被保护电路（）。

A、串联(正确答案)B、并联C、串并联都行9.（）是熔断器的核心组成部分。

A、熔座B、熔体(正确答案)C、熔管10.（）熔断器动作后不必更换熔体，能重复使用。

A、自复式(正确答案)B、螺旋式C、瓷插式11.在机床控制线路中，多选用（）熔断器。

A、RC1A瓷插式B、RZ1自复式C、RL1螺旋式(正确答案)12.螺旋式熔断器接线时，电源线应接在---接线座上，负载线应接在---接线座上，以保证能安全地更换熔管。

（）A、下，上(正确答案)B、上，下C、上，上13.低压断路器集控制和多种保护功能于一体。

其中（）用于过载保护。

A、热脱扣器(正确答案)B、电磁脱扣器C、欠压脱扣器14.低压断路器集控制和多种保护功能于一体。

其中（）用于短路保护。

A、热脱扣器B、电磁脱扣器(正确答案)C、欠压脱扣器15.低压断路器集控制和多种保护功能于一体。

其中（）用于零压和欠压保护。

A、热脱扣器B、欠压脱扣器(正确答案)C、电磁脱扣器16.DZ47—63表示低压断路器的额定电流是（）。

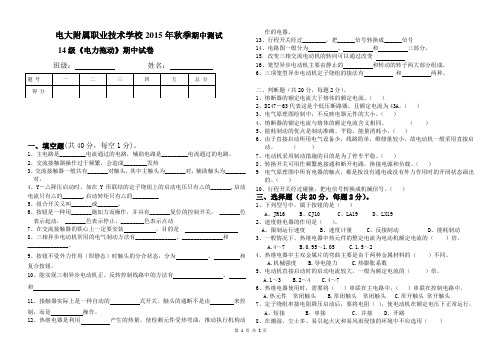

电大附属职业技术学校2015年秋季期中测试14级《电力拖动》期中试卷班级：姓名：一、填空题(共40分，每空1分)。

1、主电路是_________电流通过的电路，辅助电路是_________电流通过的电路。

2、交流接触器操作过于频繁，会造成________发热3、交流接触器一般共有_______对触头，其中主触头为_______对，辅助触头为_______对。

4、Y－△降压启动时，加在Y形联结的定子绕组上的启动电压只有△的_______,启动电流只有△的_______,启动转矩只有△的_________5、组合开关又叫_______或_______。

6、按钮是一种用_______施加力而操作，并具有_______复位的控制开关， _______色表示起动， _______色表示停止，________色表示点动7、在交流接触器的铁心上一定要安装，目的是8、三相异步电动机常用的电气制动方法有______________、______________和______________。

9、按钮不受外力作用（即静态）时触头的分合状态，分为、和复合按钮。

10、能实现三相异步电动机正、反转控制线路中的方法有、和11、接触器实际上是一种自动的式开关。

触头的通断不是由来控制，而是操作。

12、热继电器是利用产生的热量，使检测元件受热弯曲，推动执行机构动作的电器。

13、行程开关经过________，把______信号转换成______信号14、电路图一般分为、和三部分。

15．改变三相交流电动机的转向可以通过改变16、笼型异步电动机主要由静止的和转动的转子两大部分组成。

6、三项笼型异步电动机定子绕组的接法有和两种。

二、判断题（共20分，每题2分）。

1、熔断器的额定电流大于熔体的额定电流。

（）2、DZ47－63代表这是个低压断路器，且额定电流为43A。

（）3、电气原理图绘制中，不反映电器元件的大小。

（）4、熔断器的额定电流与熔体的额定电流含义相同。

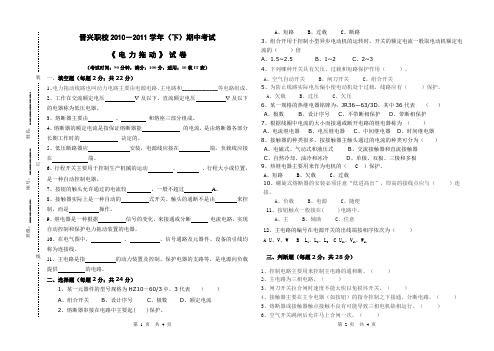

第 1 页 共 4 页 第 2 页 共 4 页班级：__________ 座号：___________ 姓名：______________晋兴职校2010－2011学年（下）期中考试《电力拖动》试卷（考试时间：90分钟，满分：100分，适用：10秋IT 班）一、填空题（每题2分；共22分）1、电力拖动线路也叫动力电路主要由电源电路、主电路和_____________等电路组成。

2、工作在交流额定电压 V 及以下、直流额定电压 V 及以下的电器称为低压电器。

3、熔断器主要由 、 和熔座三部分组成。

4、熔断器的额定电流是指保证熔断器能 的电流，是由熔断器各部分长期工作时的 决定的。

5、低压断路器应 安装，电源线应接在 端，负载线应接在 端。

6、行程开关主要用于控制生产机械的运动 、 、行程大小或位置，是一种自动控制电器。

7、按钮的触头允许通过的电流较 ，一般不超过 A 。

8、接触器实际上是一种自动的 式开关。

触头的通断不是由 来控制，而是 操作。

9、继电器是一种根据 信号的变化，来接通或分断 电流电路，实现自动控制和保护电力拖动装置的电器。

10、在电气图中， 、 、信号通路及元器件、设备的引线均称为连接线。

11、主电路是指 的动力装置及控制、保护电器的支路等，是电源向负载提供 的电路。

二、选择题（每题2分；共24分）1、某一元器件的型号规格为HZ10－60/3中，3代表 （ ） A 、组合开关 B 、设计序号 C 、极数 D 、额定电流2、熔断器串接在电路中主要起( )保护。

A 、短路B 、过载C 、断路3、组合开用于控制小型异步电动机的运转时，开关的额定电流一般取电动机额定电流的（ ）倍A 、1.5~2.5B 、1~2C 、2~3 4、下列哪种开关具有欠压、过载和短路保护作用（ ）。

A 、空气自动开关B 、闸刀开关C 、组合开关5、为防止线路实际电压偏小使电动机处于过载，线路应有（ ）保护。

A 、欠载 B 、过压 C 、欠压6、某一规格的热继电器铭牌为：JR36—63/3D ，其中36代表 （ ） A 、极数 B 、设计序号 C 、不带断相保护 D 、带断相保护7、根据线圈中电流的大小而接通或断开电路的继电器称为 （ ） A 、电流继电器 B 、电压继电器 C 、中间继电器 D 、时间继电器8、接触器的种类很多，按接触器主触头通过的电流的种类可分为（ ） A 、电磁式、气动式和液压式 B 、交流接触器和直流接触器 C 、自然冷却、油冷和冰冷 D 、单极、双极、三极和多极9、热继电器主要用来作为电机的（ C ）保护。

《电力拖动控制线路与技能训练》期中考试试卷注意事项1、考试时间：90分钟。

2、请首先按要求在试卷的标封处填写您的班级、姓名、学号。

3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

1、按下复合按钮时。

A、常开触头先闭合B、常闭触头先断开C、常闭、常开触头同时动作2、为了准确反映电动机转速变化应采用控制。

A、中间继电器B、时间继电器C、速度继电器D、以上都不是3、防止两个接触器同时得电造成电源短路，电动机正反转控制线路中设置。

A、自锁触头B、互锁触头C、不需要任何触头D、主触头4、电动机自锁控制，实现自锁环节应由接触器的完成。

A、主触头B、辅助常开触头C、辅助常闭触头D、线圈5、如图示，正反转控制电路的主触头接法正确的是。

A、、、6、下列连续控制线路正确的是。

A、 B、 C、 D、SB1SB2KM KMFRSB1SB2KMKMFRSB1SB2KMKMFRSB1KMKMFRSB27、如图示控制电路，当按下按钮SB2后接触器线圈会 。

A 、不断地得电与失电B 、得电C 、得电后由马上失电D 、不得电（题图7） 8、如图示控制电路，可实现 控制。

A 、点动B 、连续C 、正反转点动D 、正反转连续（题图8）9、如图示控制电路，可实现 控制。

A 、点动B 、点动和连续混合C 、连续D 、不能实现任何控制 （题图9）10、在电动机正反转控制电路中，若两只接触器同时吸合，其后果是 。

A 、电动机不能转动B 、电源短路C 、电动机转向不定D 、正常工作11、速度继电器，当转子速度大于 时触头动作。

当转子速度小于100r/min 时触头复位。

A 、 100r/minB 、 120r/minC 、300r/minD 、250r/min12、通电延时常开触头，线圈得电触头 ，线圈失电触头 。

A 、 马上闭合 延时断开 B 、延时闭合 马上断开 C 、 延时闭合 延时断开 D 、马上闭合 马上断开 13、如图示控制电路，当按一下按钮SB2后接触器线圈会 。

XXXX2015学年第一学期15级电气类《电力拖动》期中试题命题人：屠世权一、 填空题（1分/空 共25分）1、工作在额定电压交流 V 及以下或直流 V 及以下的电器称为低压电器。

2、行程开关动作后的触头复位方式有 和 。

3、在交流接触器中，常用的灭弧方法有 、 和 。

4、低压断路器集多种控制和保护功能于一身，在正常情况下可用于不频繁的接通和断开电路及控制电动机的运行，当电路中发生 、 及 等故障时，能自动切断故障电路，保护线路和电气设备。

5、空气阻尼式时间继电器又称为 ，根据其触头延时特点，可分为 和 两种。

6、热继电器的热元件要串联在 中，常闭触头要串联在 中。

7.位置开关是一种将 信号转换为 信号、以控制运动部件的 或 的自动控制电器。

8、螺旋式熔断器的电源进线应接在 接线座上，负载出线应接在 接线座上。

9、能在 或 控制同一台电动机的控制方式叫电动机的多地控制，其线路上各地的启动按钮要 ，停止按钮要 。

二、 选择题（2分/题 共20分）1、HK 系列开启式负荷开关用于控制电动机的直接启动和停止时，应选用额定电流不小于电动机额定电流( )倍的三极开关。

A. 1.5；B. 2；C. 3。

2、什么系列熔断器熔断后有明显指示。

( )A.RC1A 和RL1；B.RL1和RT0；C.RC1A 和RM10。

3、瞬动型行程开关的触头动作速度与挡铁的移动速度( )。

A.成正比； B.成反比； C.无关。

4、交流接触器操作频率过高会导致( )过热。

A.铁心； B.线圈； C.触头。

5、热继电器中主双金属片的弯曲主要是由于两种金属材料的( )不同。

A.机械强度； B.导电能力； C.热膨胀系数。

班级 学号 姓名 成绩6、DZ5-20型低压断路器的过载保护是由断路器的( )完成的。

A.欠压脱扣器；B.电磁脱扣器；C.热脱扣器。

7、交流电磁铁在衔铁吸合的过程中，线圈电流随着气隙的减小而( )。

A.减小；B.增大；C.不变。

中等职业学校《电力拖动》期考试题学号：姓名：成绩：一、填空题(每题2分,共20分)1.工作在额定电压交流V及以下或直流V及以下的电器称为低压电器。

2.低压电器产品的类组代号中,各符号代表的意义如下:H ,R ,D ,K ,C 。

3.熔断器作隔离目的使用时,应安装在控制开关的端,而仅作短路保护使用时,应接在控制开关的端。

4.交流接触器的电磁系统主要由、和三部分组成。

5.电路图一般分为、和三部分。

6.主电路是指的动力装置用控制,保护电器的支路等,它通过的是电动机的,电流,主电路要电源电路画在电路图的侧。

7.画电路图时,控制电路,指示电路,照明电路要跨接在相电源线之间,依次画在主电路的侧,且电路中的耗能元件与边电源线相连,画在电路的方,而电器的触头画在耗能元件与边电源线之间。

8.通过电试车完毕停转切断电源后，应先拆除线,再拆除线。

9.电源进线应接在螺旋式熔断器的接线座上,出线应接在接线座上。

10.测量法是利用和对线路进行或测量,来找出的有效方法。

二、选择题.(共30分)1.能够充分表达电气设备和电器的用途以及线路工作原理的是( )A.接线图B.电路图C.布置图2.同一电器的各元件在电路图和接线图中使用的图形符号,文字符号要( )A基本相同B不同C完全相同3.主电路的编号在电源开关的出线端按相序依次为( )A.U,V,WB.L1,L2.L.3C.U11,V11,W114.辅助电路按等电位原则从上至下,从左至右的顺序使用( )编号A.数字B.字母C.数字或字母5.控制电路编号的起始数字是( )A.1B.100C.2006.在控制板上安装组合开关、熔断器时,其受电端子应安装在控制板的( )A.内侧B.外侧C.内侧或外侧7.按触器的自锁触头是一对( )A.常开辅助触头B.常闭铺助触头C.主触头8.具有过载保护的接触器自锁控制线路中,实现短路保护的电器是( )。

A.熔断器.B.热断电器C.接触器D.电源开关9.具有过载保护的接触器自锁控制线路中,实现过载保护的电器是( )。
