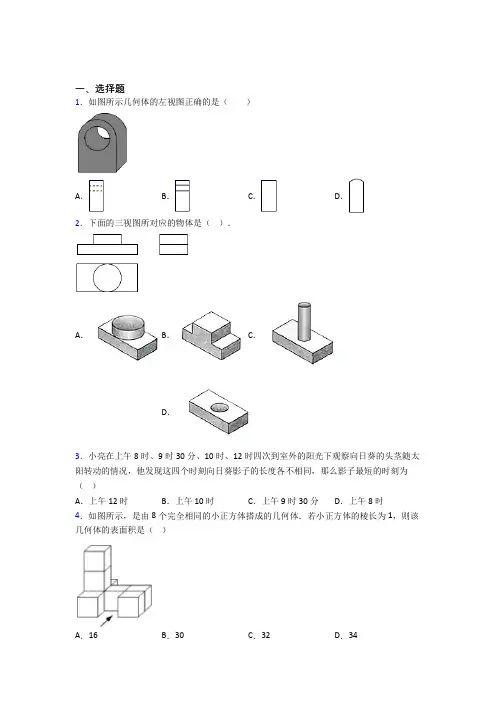

一、选择题1．如图所示几何体的左视图正确的是（）A．B．C．D．2．下面的三视图所对应的物体是（）．A． B． C．D．3．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，他发现这四个时刻向日葵影子的长度各不相同，那么影子最短的时刻为（）A．上午12时B．上午10时C．上午9时30分D．上午8时4．如图所示，是由8个完全相同的小正方体搭成的几何体．若小正方体的棱长为1，则该几何体的表面积是（）A．16 B．30 C．32 D．345．如图所示几何体的俯视图是（ ）A ．B ．C ．D ．6．如图是一个几何体的三视图，根据图中提供的数据，计算这个几何体的表面积是（ ）A ．4860π+B ．4840π+C ．4830π+D ．4836π+ 7．如图所示，该几何体的俯视图是（ ）A ．B ．C ．D ．8．用相同的小立方块搭成的几何体的三种视图都相同（如图所示），则搭成该几何体的小立方块个数是（ ）A ．3个B ．4个C ．5个D ．6个9．下列说法正确的是（）A．三角形的正投影一定是三角形B．长方体的正投影一定是长方形C．球的正投影一定是圆D．圆锥的正投影一定是三角形10．下图是从不同的方向看一个物体得到的平面图形，则该物体的形状是（）A．圆锥B．圆柱C．三棱锥D．三棱柱11．如图是一个由多个相同的小正方体堆成的几何体从上面看得到的平面图形，小正方形中的数字表示在该位置的小正方体的个数，那么从正面看该几何体得到的平面图形是（）A．B．C．D．12．如右图所示的是由几个相同小立方体组成的几何体从上面所看到的图形，正方形中的数字表示在该位览的小立方体的个数，则从左面乔这个几何体所得到的图形是（）A．B．C．D．二、填空题13．已知10个棱长为m的小正方体组成如图所示的几何体，则这个几何体的表面积是_________.14．一个几何体是由一些完全相同的小立方块搭成的，从三个不同的方向看到的情形如图所示，则搭成这个几何体共需这样的小方块______个．15．由一些完全相同的小正方体组成的几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数最多是________．16．如图的几何体由若干个棱长为1的正方体堆放而成，则这个几何体的俯视图面积_____．17．如图，电灯P在横杆AB的正上方，AB在灯光下的影子为CD，AB∥CD，AB=1.5 m，CD=4.5 m，点P到CD的距离为2.7 m，则AB与CD间的距离是m．18．根据几何体的主视图和俯视图，搭成该几何体的小正方体最多___________个．19．如图所示的几何体都是由棱长为1个单位的正方体摆成的，经计算可得第（1）个几何体的表面积为6个平方单位，第（2）个几何体的表面积为18个平方单位，第（3）个几何体的表面积是36个平方单位，…依次规律，则第（20）个几何体的表面积是______个平方单位．20．如图，棱长为5的正方体无论从哪一个面看，都有两个直通的边长为1的正方形孔，则这个有孔的正方体的表面积（含孔内各面）是__________．三、解答题21．如图是一个正三棱柱及俯视图：（1）请分别画出它的主视图、左视图；（2）若4AC =，6AA '=，则左视图的面积为_____________．【答案】（1）见解析；（2）123【分析】（1）观察图形，根据主视图和左视图的定义即可画出图形，注意看不见的线用虚线； （2）过点B 作BD ⊥AC 于点D ，左视图的面积等于BD 乘棱柱的高，利用勾股定理求得BD 即可．【详解】（1）作图如下：（2）如图，∵是正三棱柱，∴△ABC 为等边三角形，AB =AC =4，过点B 作BD ⊥AC 于点D ，∵4AC =，∴2AD =，4AB AC ==， ∴2223BD AB AD =-=， 则左视图的面积为236123⨯=．【点睛】本题考查简单的几何体的三视图，三视图的面积的计算，本题是一个易错题，易错点在将侧视图的宽看成底边的边长．22．如图所示是一个几何体的主视图和左视图，其俯视图是一个等边三角形，求该几何体的体积和表面积．【答案】体积是33．【分析】根据主视图和左视图为一个长方形，而俯视图都为一个等边三角形，故这个几何体为一个正三棱柱．表面积=3长方形的面积+2个等边三角形的面积，体积=底面积×高．【详解】解：∵一个几何体的主视图和左视图是长方形，∴该几何体为柱体，∵俯视图为等边三角形，∴该柱体为正三棱柱，∵由主视图宽12，高20，∴正三菱柱的底面边长为12，棱柱的高为20，∵底面等边三角形面积为：2312=3634， ∴该几何体的体积为：36320=7203⨯⨯⨯．∴表面积为：2363+12320=723+720【点睛】本题主要考查了由三视图确定几何体和求正三棱柱的表面积与体积，掌握由平面的三视图到空间立体图图形的想象是解题关键．23．如图，是由7个大小相同的小立方块搭成的一个几何体．（1）请在指定位置画出该几何体从左面、上面看到的形状图；（2）小颖从该几何体中移去一个小立方块，变成由6个大小相同的小立方块搭成的一个几何体．发现所得新几何体与原几何体相比，从左面、上面看到的形状图仍然保持不变，请画出新几何体从正面看到的形状图．【答案】（1）见解析；（2）见解析．【分析】（1）分别画出立体图形的三视图即可；（2）从几何体中移走一个小立方块，所得新几何体与原几何体相比，从左面、上面看到的形状图保持不变，可得移走的一个小立方块是从正面看第二层第二列的一个，最后再画出主视图即可．【详解】解：（1）如图所示：（2）如图所示：【点睛】本题主要考查了三视图的画法，掌握三视图的定义和较好的空间想象能力成为解答本题关键．24．一个几何体由大小相同的小立方块搭成，从上面看到的几何体的形状如图所示，其中小正方形中的数字表示在该位置的小立方体的个数．（1）请在方格纸中分别画出从正面、从左面看到的这个几何体的形状图；（2）若每个小立方体的边长为1cm，根据从三个方向看到的形状图，直接写出这个几何体的表面积为______2cm．【答案】（1）见解析；（2）24【分析】（1）由已知条件可知，从正面看有2列，每列小正方数形数目分别为2，3，从左面看有2列，每列小正方形数目分别为3，1．据此可画出图形．（2）首先确定该几何体的六个面上裸露的正方形的个数，然后确定面积即可．【详解】解：（1）如图所示．（2）该几何体的表面积为2×（3+4+5）=24；故答案为：24．【点睛】本题考查从不同方向看几何体,重点考查学生的空间想象能力,要弄清楚每个方向有几列,每列有多少个正方体．25．如图，三棱柱的上下底面均为周长为12cm的等边三角形，现要从中截取一个上下底面均为等边三角形且底面周长为3cm的小三棱柱．（1）请写出截面的形状______；（2）若小三棱柱的高为6cm ，则截去小三棱柱后，剩下的几何体的棱长总和是多少？【答案】（1）长方形；（2）46【分析】（1）依据大正三棱柱的底面周长为10，截取一个底面周长为3的小正三棱柱，即可得到截面的形状；（2）依据△ADE 是周长为3的等边三角形，△ABC 是周长为10的等边三角形，即可得到四边形DECB 的周长，再计算棱长总和．【详解】解：（1）由题意可知，截面是长方形，故填：长方形；（2）1cm DE =，3cm BD CE ==，4cm BC =()1334246222446+++⨯+⨯=+=（cm ）．【点睛】本题主要考查了截一个几何体，截面的形状随截法的不同而改变，一般为多边形或圆，也可能是不规则图形，一般的截面与几何体的几个面相交就得到几条交线，截面就是几边形．26．由几个小立方体搭成的几何体从上面看到的图形如图所示，小正方体中的数字表示在该位置的小立方体的个数，请画出这个几何体从正面和左面看到的图形.【答案】见解析【分析】由已知条件可知，主视图有3列，每列小正方数形数目分别为3，4，3，左视图有3列，每列小正方形数目分别为3，4，3，据此可画出图形．【详解】从正面看从左面看【点睛】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．【参考答案】***试卷处理标记，请不要删除一、选择题1．A解析：A【分析】找到从几何体的左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】解：从几何体的左面看所得到的图形是：故选：A．【点睛】本题考查了简单几何体的三视图，关键是掌握左视图所看的位置．2．A解析：A【分析】本题可利用排除法解答．从俯视图看出这个几何体上面一个是圆，直径与下面的矩形的宽相等，故可排除B，C，D．【详解】解：从主视图左视图可以看出这个几何体是由上、下两部分组成的，故排除D选项，从上面物体的三视图看出这是一个圆柱体，故排除B选项，从俯视图看出是一个底面直径与长方体的宽相等的圆柱体，故选：A．【点睛】此题考查由三视图还原实物基本能力，还原实物的形状关键是能想象出三视图和立体图形之间的关系，从而得出该物体的形状．本题只从俯视图入手也可以准确快速解题．3．A解析：A【分析】利用光线与地面的夹角的变换进行判断．【详解】解：上午8时、9时30分、10时、12时，太阳光线与地面的夹角不同，其中12时太阳光线与地面的夹角最大，所以此时向日葵的影子最短．故选：A．【点睛】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．从早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短，再变长，中午最短．4．D解析：D【分析】首先要数清这个组合体的表面是由几个正方形组成的，再乘以1个正方形的面积即可得到表面积．【详解】+6×2+2）×21=34解：这个组合几何体的表面积为：（5×2+52故选：D．【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．5．D解析：D【分析】直接找出从上面看到的图形即可．【详解】解：该几何体的俯视图为，故选：D ．【点睛】本题考查几何体的三视图，注意看不到的边要用虚线表示出来．6．A解析：A【分析】 首先根据题目所给出的三视图，判断出该几何体为34个圆柱体，该圆柱体的底部圆的半径为4，高为6，之后根据每个面分别求出表面积，再将面积进行求和，即可求出答案．【详解】 解：∵根据题目所给出的三视图，判断出该几何体为34个圆柱体，该圆柱体的底部圆的半径为4，高为6，∴该几何体的上、下表面积为：22133S =2πr =2π4=24π44⨯⨯⨯⨯⨯， 该几何体的侧面积为：233S =2462πr h=48+2π46=48+36π44⨯⨯+⨯⨯⨯⨯⨯， ∴总表面积为：12S=S +S =4860π+，故选：A ．【点睛】本题考查了几何体的表面积，解题的关键在于根据三视图判断出几何体的形状，并把每个面的面积分别计算出来，掌握圆、长方体等面积的计算公式也是很重要的．7．C解析：C【分析】根据三视图的画法即可得到答案.【详解】解：从上面看是三个矩形，符合题意的是C ，故选：C ．【点睛】此题考查简单几何体的三视图，明确三视图的画法是解题的关键.8．B解析：B【分析】从俯视图中可以看出最底层小正方体的个数及形状，从主视图和左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【详解】依题意可得所以需要4块；故选：B【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．9．C解析：C【解析】【分析】根据正投影是垂直照射物体时所看到的平面图形,特别要注意这与物体的摆放有直接的关系,由此分析各选项即可得解.【详解】A. 三角形的正投影不一定是三角形，错误B. 长方体的正投影不一定是长方形，错误C. 球的正投影一定是圆，正确D. 圆锥的正投影不一定是三角形，错误故选C.【点睛】此题主要考察了正投影的概念:光线垂直照射物体所看到的平面图形叫做正投影;一个物体的正投影与物体的摆放有直接的关系.10．A解析：A【解析】【分析】根据图形的三视图特点，进行选择.【详解】由题意图形的三视图可判断图形为圆锥.故答案选A.【点睛】本题主要考查的是三视图的性质特征，熟练掌握三视图的性质特征是本题的解题关键.11．C解析：C【解析】【分析】找到从正面看所得到的图形即可．【详解】解：俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得主视图有3列，从左到右的列数分别是1，2，2．故选：C．【点睛】本题灵活考查了三种视图之间的关系以及视图和实物之间的关系，同时还考查了对图形的想象力.12．D解析：D【分析】从正面看，得到从左往右2列正方形的个数依次为3， 3；从左面看得到从左往右2列正方形的个数依次为5，1，依此画出图形即可．【详解】解：由题意知：该几何体为：故从左面看为：故选D.【点睛】本题考查三视图，解题关键是得到每列正方形的具体的数目为这列正方体的最多数目．二、填空题13．36m2【分析】前后两面小正方形的个数为：2×（1+2+3）；上下两面小正方形的个数为：2×（1+2+3）；左右两面正方形的个数为：2×（1+2+3）【详解】如图所示：一共有10个小正方体构成表面共解析：36m2【分析】前后两面小正方形的个数为：2×（1+2+3）；上下两面小正方形的个数为：2×（1+2+3）；左右两面正方形的个数为：2×（1+2+3）【详解】如图所示：一共有10个小正方体构成表面共有2×（1+2+3）+2×（1+2+3）+2×（1+2+3）=36个正方形,因为小正方体的棱长为m，所以每个小正方形的面积为：m2.所以这个几何体的表面积36m2故答案为：36 m2.【点睛】本题主要考查组合体的表面积，解决这类题的关键是明确该几何体是由哪些特殊的几何体构成的，它们的内在联系是什么:几何体的表面积是所有围成几何体的表面面积之和．14．5【分析】从俯视图中可以看出最底层小正方体的个数及形状从主视图和左视图可以看出每一层小正方体的层数和个数从而算出总的个数【详解】解：综合主视图俯视图左视图底层有4个正方体第二层有1个正方体所以搭成这解析：5【分析】从俯视图中可以看出最底层小正方体的个数及形状，从主视图和左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【详解】解：综合主视图，俯视图，左视图，底层有4个正方体，第二层有1个正方体，所以搭成这个几何体所用的小立方块的个数是5，故答案为：5．【点睛】此题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．15．5【解析】【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由主视图可得第二层立方体的可能的个数相加即可【详解】结合主视图和俯视图可知左边上层最多有2个左边下层最多有2个右边只有一层且只有解析：5【解析】【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】结合主视图和俯视图可知，左边上层最多有2个，左边下层最多有2个，右边只有一层，且只有1个．所以图中的小正方体最多5块．故答案为：5．【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查． 16．5【分析】先得出从上面看所得到的图形再求出俯视图的面积即可【详解】从上面看易得第一行有1个正方形第二行有3个正方形第三行有1个正方形共5个正方形s 所以面积为5故答案为5【点睛】本题考查了三视图的知识 解析：5【分析】先得出从上面看所得到的图形，再求出俯视图的面积即可．【详解】从上面看易得第一行有1个正方形，第二行有3个正方形，第三行有1个正方形，共5个正方形，s 所以面积为5．故答案为5．【点睛】本题考查了三视图的知识，熟知俯视图是从物体的上面看得到的视图是解决问题的关键. 17．8【详解】由AB ∥CD 可得△PAB ∽△PCD 设CD 到AB 距离为x 根据相似三角形的性质可得即解得x=18m 所以AB 离地面的距离为18m 故答案为18 解析：8【详解】由AB ∥ CD ，可得△PAB ∽ △PCD ，设CD 到AB 距离为x ，根据相似三角形的性质可得2.72.7AB x CD -=，即2 2.76 2.7x -=，解得x=1.8m ． 所以AB 离地面的距离为1.8m ，故答案为1.8.18．7【分析】根据几何体的三视图可进行求解【详解】解：根据题意得：则搭成该几何体的小正方体最多是1+1+1+2+2=7（个）故答案为7【点睛】本题主要考查几何体的三视图熟练掌握几何体的三视图是解题的关键解析：7【分析】根据几何体的三视图可进行求解．【详解】解：根据题意得：则搭成该几何体的小正方体最多是1+1+1+2+2=7（个）．故答案为7．【点睛】本题主要考查几何体的三视图，熟练掌握几何体的三视图是解题的关键．19．1260【分析】结合图形发现每一个图形的表面积得出规律计算即可；【详解】结合图形发现：（1）中个平方单位（2）中个平方单位以此推论可得第（20）个图形的表面积是个平方单位故答案为：1260【点睛】本解析：1260【分析】结合图形，发现每一个图形的表面积得出规律计算即可；【详解】结合图形，发现：（1）中166⨯=个平方单位，（2）中()12618+⨯=个平方单位，以此推论可得第（20）个图形的表面积是()122061260++⋅⋅⋅+⨯=个平方单位． 故答案为：1260．【点睛】本题主要考查了与图形有关的规律题型，结合图形表面积的计算是解题的关键． 20．222【分析】先明确题目的含义:正方体共有6个直通小孔有6个交汇处计算即可解:正方体无【详解】解:正方体无论从哪一个面看都有两个直通的边长为1的正方形孔正方体共有6个直通小孔有6个交汇处表面积等于正解析：222【分析】先明确题目的含义:正方体共有6个直通小孔，有6个交汇处，计算即可解:正方体无【详解】解:正方体无论从哪一个面看，都有两个直通的边长为1的正方形孔，正方体共有6个直通小孔，有6个交汇处，表面积等于正方体的表面积减去12个表面上的小正方形面积加上6个棱柱的侧面积，减去6个通道的6个小正方体的表面积则6251264566222S 全，故答案为：222．【点睛】主要考查空间想象能力及分析问题能力对空间想象力有较高要求，同时会利用容斥原理的思想分析、解决交并问题．三、解答题21．无22．无23．无24．无25．无26．无。

北师大版本九年级数学上册第五章投影和视图知识点解析第01讲_投影与视图知识图谱投影知识精讲投影的定义1.一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影；照射光线叫做投影线；投影所在的平面叫做投影面．2.由平行光线（如太阳光线）形成的投影称为平行投影．3.由同一点发出的光线所形成的投影称为中心投影．4.在物体的平行投影中，投影线垂直于投影面，则该平行投影称为正投影．三点剖析一．考点：投影的定义二．重难点：投影的定义三．易错点：中心投影的光源为点光源，平行投影的光源为阳光；平行投影例题1、平行投影中的光线是（）A.平行的B.聚成一点的C.不平行的D.向四面八方发散的【答案】A 【解析】平行投影中的光线是平行的，如阳光等．例题2、下列说法正确的是（）A.物体在阳光下的投影只与物体的高度有关B.小明的个子比小亮高，我们可以肯定，不论什么情况，小明的影子一定比小亮的影子长C.物体在阳光照射下，不同时刻，影长可能发生变化，方向也可能发生变化D.物体在阳光照射下，影子的长度和方向都是固定不变的【答案】C【解析】平行投影的特点：在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻的同一物体在太阳光下的影子的大小也在变化．例题3、例已知：如图，AB 和DE 是直立在地面上的两根立柱，5AB m =，某一时刻，AB 在阳光下的投影4BC m =．（1）图中画出此时DE 在阳光下的投影；（2）AB 的投影长时，同时测出DE 在阳光下的投影长为6m ，请你计算DE 的长．【答案】（1）如图所示；（2）7.5m 【解析】（1）根据已知连接AC ，过点D 作DF AC ，即可得出EF 就是DE 的投影；（2）利用ABC DEF ∆∆ AB BC DE EF ∴=5AB m = ，4BC m =，6EF m =7.5DE m ∴=随练1、下列说法错误的是（）A.两人在太阳光下行走，同一时刻他们的身高与影长的比相等B.两人在同一灯光下行走，同一时刻他们的身高与其影长不一定相等C.一人在同乙灯光下不同地点的影长不一定相同D.一人在不同时间的阳光下同一地点的影长相等【答案】D【解析】暂无解析随练2、请指出下列小明的影子，平行投影的是__________，中心投影是__________.①一个晴天的上午，小明身后的影子；②一个晴天的中午，小明脚下的影子；③夜晚，小明在路灯下的影子；④小明在幻灯机前经过时投在屏幕上的影子【答案】①②；③④【解析】根据中心投影和平行投影的性质，中心投影的光源为灯光，平行投影的光源为阳光与月亮．随练3、某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB 的影长AC 为12m ，并测出此时太阳光线与地面成30 夹角．（1）求出树高AB ；（2）因水土流失，此时树AB 沿太阳光线方向倒下，在倾倒过程中，树影长度发上了变化，假设太阳光线与地面夹角保持不变，求树的最大影长．【答案】（1）；（2）【解析】（1）3tan 3012)3AB AC m ==⨯=（2）如图2，112sin 45)2B N AN AB m ====11tan 60)NC NB m === ，11AC AN NC =+=+当树与地面成60 角时影长最大2AC ，222AC AB ==随练4、如图是两根标杆在地面上的影子，根据这些投影，在灯光下的影子是（）A.①和②B.②和④C.③和④D.②和③【答案】D【解析】根据物体的顶端和影子顶端的连线必经过光源从而可判断出答案.随练5、如图，小明和小燕在院子里玩捉迷藏游戏，院子里有三堵墙，现在小明站在O点，小燕如果不想被小明看到，则不应该站的区域是（）A.（1）B.（2）C.（3）D.（4）【答案】C【解析】∵（1）、（2）、（4）区域均为视力盲区∴站在（1）、（2）、（4）区域均不会被看见，而（3）区在视力范围内∴只要不站在（3）区就不会被看见．中心投影例题1、物体在光线的照射下，会在地面或墙壁上留下它的影子，这种现象就是__________现象，投影现象中，由阳光形成的影子是__________投影，由灯光形成的影子是__________投影，海滩上游人的影子是__________投影，晚上路旁栏杆的影子是__________投影．【答案】投影；平行；中心；平行；中心【解析】根据平行投影和中心投影的定义作答即可．例题2、四个直立在地面上的字母广告牌在不同情况下，在地面上的投影（阴影部分）效果如图．则在字母L、K、C的投影中，与字母N属同一种投影的有（）A.L、KB.CC.KD.L、K、C【答案】A【解析】根据平行投影和中心投影的特点和规律．“L”、“K”与“N”属中心投影．例题3、如图，我们常用“y随x的增大而增大”来表示两个变量之间的变化关系．有这样一个情境：如图，小王从点A经过路灯C的正下方沿直线走到点B，他与路灯C的距离y随他与点A之间的距离x的变化而变化．下列函数中y与x之间的变化关系，最有可能与上述情境类似的是（）y x=+A.y x=B.3C.3y x = D.()233y x =-+【答案】D【解析】从A 到路灯的正下方前他与路灯的距离逐渐减少，经过路灯后它与路灯的距离逐渐增加.随练1、如图，夜晚小亮从点A 经过路灯C 的正下方沿直线走到点B ，他的影长y 随他与点A 之间的距离x 的变化而变化，那么表示y 与x 之间的函数关系的图像大致是（）A.B.C.D.【答案】A【解析】设身高GE h =，1CF =，AF a=当x a ≤时，OEG OFC∆∆ OE GE OF CF ∴=，即y h a x l =-h hay x l l∴=-+a 、h l 、均为常数∴这个函数图像是一次函数图像影长将随着离灯光越来越近而越来越短，到灯下的时候，将是一个点，进而随着离灯光的越来越远而影长将变大．正投影例题1、Rt ABC ∆斜边在平面α上，则ABC ∆在平面α的正投影（）A.一定不是钝角三角形B.一定不是直角三角形C.一定不是锐角三角形D.一定是三角形【答案】C【解析】当三角形所在的平面与平面α垂直时，三角形在平面上的正投影是一条线段；当三角形所在的平面与平面不垂直时，投影形成钝角三角形；当三角形在平面上时，形成投影是直角三角形.例题2、一根笔直的小木棒（记为线段AB ），它的正投影为线段CD ，则下列各式中一定成立的是（）A.AB CD =B.AB CD ≤C.AB CD >D.AB CD≥【答案】D【解析】根据正投影的定义，当AB 与投影面平行时，AB CD =；当AB 与投影面不平行时，AB CD >.视图知识精讲一．视图当我们从某一角度观察一个物体时，所看到的图像叫做物体的一个视图．视图也可以看做物体在某一角度的光线下的投影．二．常见立体图的三视图如图，我们用三个互相垂直的平面（例如墙角处的三面墙壁）作为投影面，其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面．一个物体在三个投影面内同时进行投影：在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图．三．三视图的做法：1.主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高，左视图与俯视图表示同一物体的宽；主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等．2.看得见部分的轮廓线画成实线；3.看不见部分的轮廓线画成虚线.一个投射面水平放置，叫做水平投射面，投射到这个面内的图形叫做俯视图；一个投射面放置在正前方，叫直立投射面，投射到此平面内的图形叫做主视图；和水平投射面、直立投射面都垂直的投射面叫做侧立投射面，通常把这个平面放在直立投射面的右面，投射到这个平面内的图形叫做左视图；三点剖析一．考点：立体图形三视图二．重难点：立体图形三视图及由三视图求解立体图形三．易错点：1.画三视图时看不见的线应该用虚线；2.利用三视图确定小立方体的个数立体图形的三视图例题1、下列几何体的主视图、左视图、俯视图的图形完全相同的是（）A.三棱锥B.长方体C.三棱柱D.球体【答案】D【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图．例题2、如图是一个底面为正三角形的直三棱柱，则这个几何体的主视图是（）A.B.C.D.【答案】C【解析】从正面看是两个矩形，矩形的公共边是虚线，例题3、下面四个立体图形，从正面、左面、上面观察都不可能看到长方形的是（）A. B. C. D.【答案】C【解析】A、主视图为长方形，左视图为长方形，俯视图为长方形，故本选项错误；B、主视图为长方形，左视图为长方形，俯视图为圆，故本选项错误；C、主视图为等腰三角形，左视图为等腰三角形，俯视图为圆，从正面、左面、上面观察都不可能看到长方形，故本选项正确；D、主视图为三角形，左视图为三角形，俯视图为有对角线的矩形，故本选项错误．例题4、如图是一个由若干个正方形搭建而成的几何体的主视图与左视图，那么下列图形中可以作为该几何体的俯视图的序号是：________________．【答案】①②③【解析】综合左视图跟主视图：从正面看，第一行第一列有3个正方形，第一行第二列有1个或第二行第2列有一个或都有一个.第二行第1列有2个正方体.随练1、如图①，这是一个正方体毛坯，将其沿一组对面的对角线切去一半，得到一个工件如图②，对于这个工件，左视图、俯视图正确的一组是（）①②a b c dA.a，bB.b，dC.a，cD.a，d【答案】D【解析】左视图、俯视图是分别从物体的侧面和上面看所得到的图形．由三视图求解立体图形例题1、若一个几何体的主视图、左视图、俯视图都是正方形，则这个几何体是（）A.正方体B.圆锥C.圆柱D.球【答案】A【解析】∵主视图和左视图都是正方形，∴此几何体为柱体，∵俯视图是一个正方形，∴此几何体为正方体．例题2、如图是由一些相同的小正方体构成的立体图形的三种视图．那么构成这个立体图形的正方体有多少个小立方块（）A.4个B.5个C.6个D.7个【答案】【解析】根据图形可得：最底层有4个小立方块，第二层有1个小立方块，所以构成这个立体图形的小立方块有5个．例题3、如图是某几何体的三视图，根据图中数据，求得该几何体的体积为（）A.60πB.70πC.90πD.160π【答案】B 【解析】观察三视图发现该几何体为空心圆柱，其内圆半径为3，外圆半径为4，高为10，所以其体积为22104370πππ⨯-=（），例题4、由一些大小相同的小正方体组成的简单几何体的主视图和俯视图．（如图）（1）请你画出这个几何体的一种左视图；（2）若组成这个几何体的小正方体的块数为n ，请你写出n 的所有可能值．【答案】（1）见解析；（2）8n =，9，10，11．【解析】（1）左视图有以下5种情形：（2）8n =，9，10，11．随练1、从一个边长为3cm 的大立方体挖去一个边长为1cm 的小立方体，得到的几何体如图所示，则该几何体的左视图正确的是（）A. B. C. D.【答案】C【解析】如图所示：∵从一个边长为3cm 的大立方体挖去一个边长为1cm 的小立方体，∴该几何体的左视图为：．随练2、如图所示的是某几何体的三视图，则该几何体的形状是（）A.长方形B.三棱柱C.圆柱D.正方体【答案】C 【解析】根据主视图和左视图为矩形判断出是柱体，根据俯视图是圆可判断出这个几何体应该是圆柱．随练3、如图是由一些相同的小正方体组成的几何体的三视图，则组成该几何体的小正方体的个数最少为（）A.7个B.8个C.9个D.10个【答案】C 【解析】由俯视图可得底面有一排有6个小正方体；从主视图看，第二层最少有2个正方体，第3层最少有一个小正方体，组成该几何体的小正方体的个数为9个．随练4、如图是一个几何体的三视图，则这个几何体的侧面积是（）A.πB.9πC.18πD.27π【答案】C 【解析】根据三视图可得：这个几何体为圆锥，∵直径为6，圆锥母线长为6，∴侧面积66218ππ=⨯⨯÷=；随练5、如右图，是一个由若干个小正方体搭建而成的几何体的主视图与左视图，那么下列图形中可以作为该几何体的俯视图的序号是___________．【答案】①②③【解析】根据几何的主视图和左视图即可判断．拓展1、给下列几种关于投影的说法，正确的是（）A.矩形的平行投影一定是矩形B.平行直线的平行投影仍是平行直线C.垂直于投影面的直线或线段的正投影是点D.中心投影的投影线是互相平行的【答案】C【解析】矩形的平行投影可能是平行四边形，也可能是线段；平行直线的平行投影可能是平行直线，也可能重合；垂直于投影面的直线或线段的正投影是点；中心投影的投影线是相交于一点的．2、李华的弟弟拿着一个菱形木框在阳光下玩，李华发现菱形木框在阳光照射下，在地面上形成了各种图形的阴影，但以下一种图形始终没有出现，没有出现的图形是（）A.B.C. D.【答案】D【解析】根据平行四边形投影的特点，在同一时刻不同物体的物高和影长成比例，所以不可能是梯形．3、如图，一根直立于水平地面上的木杆AB 在灯光下形成影子，当木杆绕点A 按逆时针方向旋转直至到达地面时，影子的长度发生变化．设AB 垂直于地面时的影长为AC （假定AC AB >）的最大值为m ，最小值为n ，那么下列结论：①m AC >；②m AC =；③n AB =；④影子的长度先增大后减小．其中，正确结论的序号是．【答案】①③④【解析】当木杆绕点A 按逆时针方向旋转时，如图所示当AB 与光线BC 垂直时，m 最大，则m AC >，①成立；最小值为AB 与底面重合，故n AB =；由上可知，影子的长度先增大后减小．4、如图，小军、小珠之间的距离为2.7m ，他们在同一盏路灯下的影长分别为1.8m ，1.5m ，已知小军、小珠的身高分别为1.8m ，1.5m ，则路灯的高为_________m ．【答案】3【解析】如图，∵CD ∥AB ∥MN ，∴△ABE ∽△CDE ，△ABF ∽△MNF ，∴CD DE =AB BE ，FN MN =FB AB ，即1.8 1.8=AB 1.8+BD ， 1.5 1.5=AB 1.5+2.7-BD，解得：AB=3m5、如图，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影的形状是一个圆，当把白炽灯向上远移时，圆形阴影的大小的变化情况是（）A.越来越小B.越来越大C.大小不变D.不能确定【答案】A【解析】灯光下，涉及中心投影，根据中心投影的特点灯光下影子与物体离灯源距离有关，此距离越大，影子才越小．6、如图，路灯距地面8米，身高1.6米的小明从点A处沿AO所在的直线行走14m到点B时，人影长度（）A.变长3.5mB.变长2.5mC.变短3.5mD.变短2.5m【答案】C【解析】设小明在A处时影长为x，AO长为a，B处时影长为y．∵AC∥OP，BD∥OP，∴△ACM∽△OPM，△BDN∽△OPN，∴AC MAOP MO=，BD BNOP ON=，则1.68xx a=+，∴14x a=；1.6148yy a= +-，∴1 3.54y a=-，∴ 3.5x y-=，故变短了3.5米．7、如图所示零件的左视图是（）A.B.C.D.【答案】D【解析】零件的左视图是两个竖叠的矩形．中间有2条横着的虚线8、如图是由一些相同的小正方体构成的立体图形的三种视图，那么构成这个立体图形的小正方体有（）A.4个B.5个C.6个D.7个【答案】B【解析】由俯视图易得最底层有4个正方体，第二层有1个正方体，那么共有4+1=5个正方体组成．故选B．9、如图所示的几何体是由五个小正方体组合而成的，它的左视图是（）A. B. C. D.【答案】A【解析】从左边看第一层是两个小正方形，第二层左边一个小正方形，10、与如图所示的三视图对应的几何体是（）A.B.C.D.【答案】B【解析】根据主视图、左视图、俯视图判断即可得到.11、一张桌子上摆放有若干个大小、形状完全相同的碟子，现从三个方向看，其三种视图如图所示，则这张桌子上碟子的总数为（）A.11B.12C.13D.14【答案】B【解析】由俯视图可得：碟子共有3摞，由几何体的主视图和左视图，可得每摞碟子的个数，如下图所示：故这张桌子上碟子的个数为3+4+5=12个。

北师大版九年级上册数学第五章投影与视图习题练习一（附答案）一、选择题1.一幢4层楼房只有一个窗户亮着一盏灯，一棵小树和一根电线杆在窗口灯光下的影子如图所示，则亮着灯的窗口是()A． 1号窗口B． 2号窗口 C． 3号窗口D． 4号窗口2.在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下（）A．小明的影子比小强的影子长B．小明的影子比小强的影子短C．小明的影子和小强的影子一样长D．两人的影子长度不确定3.如图所示，该几何体的俯视图是（）A．B．C．D．4.如图所示的几何体，从左面看是（）A．B．C．D．5.如图几何体的主视图是（）A．B．C．D．6.如图，晚上小亮在路灯下散步，在小亮由A处径直走到B处这一过程中，他在地上的影子（）A．逐渐变短B．先变短后变长 C．先变长后变短D．逐渐变长7.如图，桌面上放着1个长方体和1个圆柱体，按如图所示的方式摆放在一起，其左视图是（）A． B． C． D．二、填空题8.如图2是一个几何体的三视图，则这几何体的展开图可以是（）9.甲乙两人在太阳光下并行，乙的身高1.8m，他的影长是2.1m，甲比乙矮12cm，此刻甲的影长是_____．10.晚上，小亮走在大街上．他发现：当他站在大街两边的两盏路灯之间，并且自己被两边路灯照在地上的两个影子成一直线时，自己右边的影子长为3米，左边的影子长为1.5米．又知自己身高1.80米，两盏路灯的高相同，两盏路灯之间的距离为12米，则路灯的高为米．11.如图，是某立体图形的三视图，则这个立体图形的侧面展开图的面积是__．（结果保留π）三、解答题12.在“测量物体的高度” 活动中，某数学兴趣小组的3名同学选择了测量学校里的三棵树的高度．在同一时刻的阳光下，他们分别做了以下工作：小芳：测得一根长为1米的竹竿的影长为0.8米，甲树的影长为4米（如图1）．小华：发现乙树的影子不全落在地面上，有一部分影子落在教学楼的墙壁上（如图2），墙壁上的影长为1.2米，落在地面上的影长为2.4米．小丽：测量的丙树的影子除落在地面上外，还有一部分落在教学楼的第一级台阶上（如图3），测得此影子长为0.3米，一级台阶高为0.3米，落在地面上的影长为4.5米．（1）在横线上直接填写甲树的高度为米．（2）求出乙树的高度．（3）请选择丙树的高度为（）A．6.5米B．5. 5米C．6.3米D．4.9米13.从正面、左面、上面观察如图7所示的几何体,分别在图8中画出你所看到的几何体的形状图.14.如图，由几个相同的小正方体搭成一个几何体，请画出这个几何体的三种视图.(在所提供的方格内涂上相应的阴影即可）15.如图是位于陕西省西安市荐福寺内的小雁塔，是中国早期方形密檐式砖塔的典型作品，并作为丝绸之路的一处重要遗址点，被列入《世界遗产名录》．小铭、小希等几位同学想利用一些测量工具和所学的几何知识测量小雁塔的高度，由于观测点与小雁塔底部间的距离不易测量，因此经过研究需要进行两次测量，于是在阳光下，他们首先利用影长进行测量，方法如下：小铭在小雁塔的影子顶端D处竖直立一根木棒CD，并测得此时木棒的影长DE=2.4米；然后，小希在BD的延长线上找出一点F，使得A、C、F三点在同一直线上，并测得DF=2.5米．已知图中所有点均在同一平面内，木棒高CD=1.72米，AB⊥BF，CD⊥BF，试根据以上测量数据，求小雁塔的高度AB．答案解析1.【答案】B【解析】根据给出的两个物高与影长即可确定点光源的位置．如图所示，故选B.2.【答案】D【解析】在同一路灯下由于位置不确定，根据中心投影的特点判断得出答案即可．在同一路灯下由于位置不同，影长也不同，所以无法判断谁的影子长．故选D．3.【答案】C【解析】从上往下看，总体上是一个矩形，中间隔着一个竖直的同宽的小矩形，而挖空后长方体内的剩余部分用虚线表示为左右对称的两条靠近宽的线，选项C中图象便是俯视图.故选：C.4.【答案】B【解析】从左面看到的是左面位置上下两个正方形，右面的下方一个正方形，由此得出答案即可．从左面看到的是左面位置上下两个正方形，右面的下方一个正方形的图形是。

北师大版九年级上册第五章投影与视图知识点归纳及例题【学习目标】1.在观察、操作、想象等活动中增强对空间物体的把握和理解能力；2.通过实例了解中心投影与平行投影；3.会画直棱柱、圆柱、圆锥和球的三种视图；4.能根据三种视图描述简单的几何体.【知识点梳理】知识点一、投影1.投影现象物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象.影子所在的平面称为投影面.2. 中心投影手电筒、路灯和台灯的光线可以看成是从一点发出的，这样的光线照射在物体上所形成的投影，称为中心投影.相应地，我们会得到两个结论：(1)等高的物体垂直地面放置时，如图1所示，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长.(2)等长的物体平行于地面放置时，如图2所示.一般情况下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短.在中心投影的情况下，还有这样一个重要结论：点光源、物体边缘上的点以及它在影子上的对应点在同一条直线上，根据其中两个点，就可以求出第三个点的位置.知识点诠释：光源和物体所处的位置及方向影响物体的中心投影，光源或物体的方向改变，则该物体的影子的方向也发生变化，但光源、物体的影子始终分离在物体的两侧.3.平行投影1.平行投影的定义太阳光线可看成平行光线，平行光线所形成的投影称为平行投影.相应地，我们会得到两个结论：①等高的物体垂直地面放置时，如图1所示，在太阳光下，它们的影子一样长.②等长的物体平行于地面放置时，如图2所示，它们在太阳光下的影子一样长，且影长等于物体本身的长度.2. 物高与影长的关系①在不同时刻，同一物体的影子的方向和大小可能不同.不同时刻，物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚，物体影子的指向是：西→西北→北→东北→东，影长也是由长变短再变长.②在同一时刻，不同物体的物高与影长成正比例.即：.利用上面的关系式可以计算高大物体的高度，比如旗杆的高度等.注意：利用影长计算物高时，要注意的是测量两物体在同一时刻的影长.知识点诠释：1．平行投影是物体投影的一种，是在平行光线的照射下产生的.利用平行投影知识解题要分清不同时刻和同一时刻.2．物体与影子上的对应点的连线是平行的就说明是平行光线.4、正投影如图所示，图(1)中的投影线集中于一点，形成中心投影；图(2)(3)中，投影线互相平行，形成平行投影；图(2)中，投影线斜着照射投影面；图(3)中投影线垂直照射投影面(即投影线正对着投影面)，我们也称这种情形为投影线垂直于投影面.像图(3)这样，当平行光线与投影面垂直时，这种投影称为正投影.知识点诠释：正投影是特殊的平行投影，它不可能是中心投影.知识点二、中心投影与平行投影的区别与联系1.区别：（1）太阳光线是平行的，故太阳光下的影子长度都与物体高度成比例；灯光是发散的，灯光下的影子与物体高度不一定成比例.（2）同一时刻，太阳光下影子的方向总是在同一方向，而灯光下的影子可能在同一方向，也可能在不同方向.2.联系：（1）中心投影、平行投影都是研究物体投影的一种，只不过平行投影是在平行光线下所形成的投影，通常的平行光线有太阳光线、月光等，而中心投影是从一点发出的光线所形成的投影，通常状况下，灯泡的光线、手电筒的光线等都可看成是从某一点发射出来的光线.（2）在平行投影中，同一时刻改变物体的方向和位置，其投影也跟着发生变化；在中心投影中，同一灯光下，改变物体的位置和方向，其投影也跟着发生变化.在中心投影中，固定物体的位置和方向，改变灯光的位置，物体投影的方向和位置也要发生变化.知识点诠释：在解决有关投影的问题时必须先判断准确是平行投影还是中心投影，然后再根据它们的具体特点进一步解决问题.知识点三、视图1.三视图（1）视图用正投影的方法绘制的物体在投影面上的图形，称为物体的视图.（2）三视图在实际生活和工程中，人们常常从正面、左面和上面三个不同方向观察一个物体，分别得到这个物体的三个视图.通常我们把从正面得到的视图叫做主视图，从左面得到的视图叫做左视图，从上面得到的视图叫做俯视图.主视图、左视图、俯视图叫做物体的三视图.2.三视图之间的关系（1）位置关系一般地，把俯视图画在主视图下面，把左视图画在主视图右面，如图(1)所示.（2）大小关系三视图之间的大小是相互联系的，遵循主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等的原则.如图(2)所示.知识点诠释：三视图把物体的长、宽、高三个方面反映到各个视图上，具体地说，主视图反映物体的长和高；俯视图反映物体的长和宽，左视图反映物体的高和宽，抓住这些特征能为画物体的三视图打下坚实的基础.3.画几何体的三视图画一个几何体的三视图时，要从三个方面观察几何体，具体画法如下：(1)确定主视图的位置，画出主视图；(2)在主视图的正下方画出俯视图，注意与主视图“长对正”；(3)在主视图的正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”.几何体上被其他部分遮挡而看不见的部分的轮廓线要画成虚线.知识点诠释：画一个几何体的三视图，关键是把从正面、上方、左边三个方向观察时所得的视图画出来，所以，首先要注意观察时视线与观察面垂直，即观察到的平面图是该图的正投影；其二，要注意正确地用虚线表示看不到的轮廓线；其三，要充分发挥想象，多实践，多与同学交流探讨，多总结；最后，按三视图的位置和大小要求从整体上画出几何体的三视图.4.由三视图想象几何体的形状由三视图想象几何体的形状，首先应分别根据主视图、俯视图和左视图想象主体图的前面、上面和左侧面，然后综合起来考虑整体图形.知识点诠释：由物体的三视图想象几何体的形状有一定的难度，可以从如下途径进行分析：(1)根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状以及几何体的长、宽、高；(2)根据实线和虚线想象几何体看得见和看不见的轮廓线；(3)熟记一些简单的几何体的三视图会对复杂几何体的想象有帮助；(4)利用由三视图画几何体与由几何体画三视图为互逆过程，反复练习，不断总结方法.【典型例题】类型一、投影的作图与计算1．如何才能使如图所示的两棵树在同一时刻的影长分别与它们的原长相等，试画图说明．【答案与解析】(1)如图所示．可在同一方向上画出与原长相等的影长，此时为平行投影．(2)如图所示，可在两树外侧不同方向上画出与原长相等的影子，连结影子的顶点与树的顶点．相交于点P．此时为中心投影，P点即为光源位置．【总结升华】连结物体顶点与其影长的顶点，如果得到的是平行线，即为平行投影；如果得到相交直线，则为中心投影，这是判断平行投影与中心投影的方法，也是确定中心投影光源位置的基本做法．但若中心投影光源在两树同侧时，图中的两棵树的影长不可能同时与原长相等，所以点光源可以选在两树之间．特别提醒：易错认为只有平行投影才能使两棵树在同一时刻的影长分别与它们的原长相等，从而漏掉上图这一情形．举一反三：【变式】与一盏路灯相对，有一玻璃幕墙，幕墙前面的地面上有一盆花CD和一棵树AB．晚上，幕墙反射路灯，灯光形成那盆花的影子DF，树影BE是路灯灯光直接形成的，如图所示，你能确定此时路灯光源的位置吗?【答案】作法如下：①连结FC并延长交玻璃幕墙于O点；②过点O作直线OG垂直于玻璃幕墙面；③在OC另一侧作∠POG＝∠FOG且交EA延长线于点P．P点即此时路灯光源位置，如图所示．2.（2015·盐城校级模拟）如图，小明与同学合作利用太阳光线测量旗杆的高度，身高1.6m的小明落在地面上的影长为BC=2.4m．（1）请你在图中画出旗杆在同一时刻阳光照射下落在地面上的影子EG；（2）若小明测得此刻旗杆落在地面的影长EG=16m，请求出旗杆DE的高度．【思路点拨】（1）连结AC，过D点作DG∥AC交BC于G点，则GE为所求；（2）先证明Rt∥ABC∥∥RtDGE，然后利用相似比计算DE的长．【答案与解析】解：（1）影子EG如图所示；（2）∥DG∥AC，∥∥G=∥C，∥Rt∥ABC∥∥RtDGE，∥=，即=，解得DE=，∥旗杆的高度为m．【总结升华】本题考查了平行投影，也考查了相似三角形的判定与性质．举一反三：【变式】如图，小亮利用所学的数学知识测量某旗杆AB的高度．（1）请你根据小亮在阳光下的投影，画出旗杆AB在阳光下的投影．（2）已知小亮的身高为1.72m，在同一时刻测得小亮和旗杆AB的投影长分别为0.86m和6m，求旗杆AB 的高．【答案】解：（1）如图所示：（2）如图，因为DE，AB都垂直于地面，且光线DF∥AC，所以Rt△DEF∽Rt△ABC，所以DE EF AB BC=，即1.720.866AB=，所以AB=12（m）．答：旗杆AB的高为12m．类型二、三视图3．如图，分别从正面、左面、上面观察该立体图形，能得到什么平面图形．【答案与解析】从正面看该几何体是三角形，从左面看该几何体是长方形，从上面看该几何体是一长方形中带一条竖线．如图：【总结升华】本题考查了几何体的三视图的判断．举一反三：【变式】如图，画出这些立体图形的三视图．【答案】（1）如图：（2）如图：（3）如图：（4）如图：4．（2015·惠州校级月考）如图是由几个小立方体所搭几何体的俯视图，小正方形中的数字表示该位置小立方体的个数，请画出这个几何体的主视图和左视图．【思路点拨】由已知条件可知，主视图有3列，每列小正方数形数目分别为2，2，3，左视图有3列，每列小正方形数目分别为1，3，2．据此可画出图形．【答案与解析】解：如图所示：【总结升华】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视图的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．类型三、三视图的有关计算5．某工厂要对一机器零件表面进行喷漆，设计者给出了该零件的三视图(如图所示)，请你根据三视图确定其喷漆的面积．【思路点拨】首先要根据立体图形的三视图，想象出物体的实际形状，然后再计算表面积.【答案与解析】解：长方体的表面积为(30×40+40×25+25×30)×2＝5900(cm2)，圆柱体的侧面积为3.14×20×32＝2010(cm2)，其喷漆的面积为5900+2010＝7910(cm2)．【总结升华】由该机械零件的三视图，可想象它是一个组合体，是由一个长方体和一个圆柱体组成．其表面积是一个长方体的六个面与圆柱体的侧面构成．(圆柱体的上表面补在长方体的上表面被圆柱体遮挡的部分).该组合体是由一长方体与一圆柱体组合而成，但不能认为组合体的表面积就是两几何体的表面积之和．举一反三：【变式】某物体的三视图如图：（1）此物体是什么体；（2）求此物体的全面积．【答案】解：（1）根据三视图的知识，主视图以及左视图都为矩形，俯视图是一个圆，故可判断出该几何体为圆柱．（2）根据圆柱的全面积公式可得，20π×40+2×π×102=1000π．。

第五章投影与视图 2024--2025学年北师大版九年级数学上册专题一投影【知识聚焦】投影通常考查画图与计算两个方面：画图可根据投影的定义，利用平行投影中光线平行为已知条件；中心投影常利用两条直线相交确定光；计算常利用相似知识解决.1. 投影的相关概念物体在光线的照射下，在某个平面内形成的影子叫做投影. 这时，照射光线叫做投影线，影子(投影)所在的平面叫做投影面.2. 平行投影的概念由平行光线形成的投影是平行投影. (注意：平行投影的投影线都是平行的)3. 正投影的概念投影线垂直于投影面产生的投影叫做正投影. 在实际作图中，正投影被广泛应用，主要有线段、平面图形及立体图形.4. 中心投影的概念由同一点(点光) 发出的光线形成的投影叫做中心投影.(注意：中心投影的光是点光，它的光线相交于一点)5. 视点、视线和盲区的概念由同一点(点光)发出的光线形成的投影叫做中心投影.(注意：中心投影的光是点光，它的光线相交于一点)【典例精讲】题型1 平行投影的应用【例1】如图所示，在一面与地面垂直的围墙的同侧有一根高10米的旗杆AB 和一段高度未知的电线杆 CD，它们都与地面垂直，为了测得电线杆的高度，一个小组的同学进行了如下测量；某一时刻，在太阳光照射下，旗杆落在围墙的影子 EF的长度为2米，落在地面上的影子BF的长度为10米，而电线杆落在围墙上的影子GH的长度为3米，落在地面上的影子DH的长度为5米. 依据这些数据，该小组的同学计算出了电线杆的高度.(1) 该小组的同学在这里利用的是投影的有关知识进行计算的.(2) 试计算出电线杆的高度，并写出计算过程.举一反三。

1. 如图所示，该小组发现8米高的旗杆DE 的影子 EF 落在了包含一圆弧形小桥在内的路上，于是他们开展了测算小桥所在圆的半径的活动. 小刚身高1.6米，测得其影长为2.4米，同时测得 EG的长为3米，HF 的长为1米，测得拱高(弧GH的中点到弦GH的距离，即MN的长度) 为2米，求小桥所在圆的半径.题型 2 中心投影的应用【例2】如图所示，不透明圆锥体 DEC 放在直线 BP 所在的水平面上且 BP 过圆锥底面的圆心，圆锥的高为23m,底面圆半径为2m，一点光位于点 A处，照射到圆锥体后，在水平面上留下的影长BE=4m.(1) 求∠ABC的度数;(2) 若∠ACP=2∠ABC, 求光A距水平面的高度.举一反三2. 小明现有一根2m长的竹竿，他想测出自家门口马路上一盏路灯的高度，但又不能直接测量，他采用了如下办法：①先走到路旁的一个地方，竖直放好竹竿，测量此时的影长为1m；②沿竹竿影子的方向向远处走了两根竹竿的长度4m，然后又竖直放好竹竿，测量此时竹竿的影子长正好为2m.小明说他可以计算出路灯的高度，他如何计算?题型3 盲区的实际应用问题【例3】如图所示，AB 表示一坡角为60°、高为2003米的山坡，一架距地面1000 米的飞机(点C)在山前飞行，此时从飞机看山顶A的俯角为30°.(1) 请在图中画出飞机向山后看的盲区的大小；(2) 求当飞机继续向高处飞多少米时向山后看无盲区?举一反三3. 如图所示，左边的楼高，AB=60m,右边的楼高CD=24m,且BC=30m,地面上的目标P 位于距C点 15m处.(1) 请画出从A 处能看到的地面上距离点 C 最近的点，这个点与点C之间的距离为多少?(2) 从A 处能看见目标P吗? 为什么?题型 4 几何知识型问题【例4】如图所示，已知一纸板ABCD的形状为正方形，其边长为10cm，AD，BC与投影面β平行，AB，CD与投影面β不平行，正方形在投影面β上的正投影为. A₁B₁C₁D₁,若∠ABB₁=45°,求正投影A₁B₁C₁D₁的面积.举一反三4. 如图所示，在Rt△ABC中，∠C=90°,在阳光的垂直照射下，点C 落在斜边AB上的点 D.(1) 试探究线段AC，AB和AD 之间的关系，并说明理由；(2) 线段BC，AB和BD之间也有类似的关系吗?专题二视图【知识聚焦】对同一个物体从不同方向看，可以得到不同的视图，画一个物体的三视图(主视图、俯视图、左视图)是有具体规定的.主视图、俯视图：长对正；主视图、左视图：高平齐；俯视图、左视图：宽相等.可简单记为口诀：主、俯长对正；主、左高平齐；俯、左宽相等.其次是：看得见，画实线；看不见，画虚线.有了三视图，我们既可以由几何体画出其三视图，也可以由物体的三种视图还原几何体的形状，从而求出几何体的表面积和体积.【典例精讲】题型1 物体三视图【例1】如图所示是一个螺母的示意图，它的俯视图是 ( )举一反三1. 如图所示的几何体的俯视图是 ( )题型 2 组合体识别型应用问题【例2】图中的三视图所对应的几何体是( )举一反三2. 如图所示的几何体的三视图是 ( )题型3 截面三视图识别型应用问题【例3】如图所示，一个正方体被截去四个角后得到一个几何体，它的俯视图是 ( )举一反三3. 如图所示是一个正方体截去一角后得到的几何体，它的主视图是( )题型4 三视图与几何体求解型应用问题【例4】如图是某几何体的三视图，则该几何体的体积是( )A.183B.543C.1083D.2163举一反三4. 如图所示是某几何体的三视图，根据图中数据，该几何体的体积为( )A. 60πB. 70πC. 90πD. 160π题型5 组合体计数型应用问题【例5】如图所示是由一些完全相同的小立方块搭成的几何体的三视图，那么搭成这个几何体所用的小立方块的个数是 ( )A. 9个B. 8个C. 7个D. 6个举一反三5. 如图所示是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上(不改变原几何体中小立方块的位置)，继续添加相同的小立方块，以搭成一个大正方体，至少还需要个小立方块.题型6 规律探究思想型问题【例6】(1)如图1是用积木摆放的一组图案，观察图案并探索：第五个图案中共有块积木，第n个图案中共有块积木.(2)一样大小的小立方体，如图2所示那样，堆放在房间一角，若按此规律一共垒了十层，这十层中看不见的木块共有多少个?举一反三6. 如图1是棱长为a的小正方体，图2和图3是由这样的小正方体摆放而成的几何体. 按照这样的方法继续摆放，自上而下分别叫第1层、第2层……第n层.(1) 用含n的代数式表示第n层的小正方体的个数；(2) 求第10层小正方体的个数.。

一、选择题1．由10个完全相同的小正方体搭成的物体如图所示．如果再添加若干个相同的小正方体之后，所得到的新物体从正面看和从左面看都跟原来的相同，那么这样的小正方体最多还可以添加（）个．A．3 B．4 C．5 D．62．如图是由几个大小相同的小立方块搭成的几何体从上面看到的形状图，其中小正方形中的数字表示在该位置的小立方块的个数，则这个几何体从正面看到的形状图是（）A．B．C．D．3．用棱长为1的小立方体摆成如图所示的几何体，从左面看这个几何体得到的平面图形的面积是（）A．3 B．4 C．5 D．64．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，他发现这四个时刻向日葵影子的长度各不相同，那么影子最短的时刻为（）A．上午12时B．上午10时C．上午9时30分D．上午8时5．将一个圆柱和一个正三棱柱如图放置，则所构成的几何体的主视图是（）A．B．C．D．6．将如图的R t ABC绕直角边旋转一周，所得几何体的正投影是（）A．直角三角形B．等腰三角形C．等边三角形D．圆7．如图所示，该几何体的俯视图为（）A．B．C．D．8．如图，是由一些相同的小正方形围成的立方体图形的三视图，则构成这种几何体的小正方形的个数是（）A．4 B．6 C．9 D．129．如图，长方体的底面是长为4cm、宽为2cm的长方形，如果从左面看这个长方体时看到的图形面积为6cm2，则这个长方体的体积等于( )A．324cm12cm D．38cm C．36cm B．310．小明在太阳光下观察矩形木板的影子，不可能是（）A．平行四边形B．矩形C．线段D．梯形11．一个密封的圆柱体容器中装了一半的水，如果将该容器水平放置如图，那么稳定后的水面形状为（）.A．B．C．D．12．如图，小明从左面看在水平讲台上放置的圆柱形水杯和长方体形粉笔盒看到的是()A．B．C．D．二、填空题13．如图，是由一些相同的小正方体构成的几何体从三个不同方向看到的形状图,则构成这个几何体的小正方体有_____个.14．某几何体是由若干个小正方体组成的，它无论从正面看还是从左面看得到的视图都是如图的样子，堆成该几何体的正方体数最少与最多的块数分别是、n，则m n+=______.15．如图的几何体由若干个棱长为1的正方体堆放而成，则这个几何体的俯视图面积_____．16．太阳光透过一个矩形玻璃窗户，照射在地面上，影子的形状可能是_____．（说出一种形状即可）17．一个几何体的三视图如图所示，则这个几何体是_____．18．如图是由一些相同的小正方体构成的几何体从不同方向看得到的平面图形，这些相同的小正方体的个数是_____．19．一个几何体的三视图如图所示，则该几何体的体积为________．20．如图所示，AOC ∠和BOD ∠都是直角，若35DOC ∠=︒，则AOB ∠的补角的度数为__________．FJ1． 如图所示，水平放置的长方体的底面是长为4和宽为2的长方形，从正面看到的图形的面积为12，则这个长方体的体积等于__________．FJ2． 若一个角的余角的度数为25︒，则它的补角的度数为__________．三、解答题21．用若干个大小相同的小立方块搭建一个几何体，从正面和上面观察这个几何体得到下面两幅形状图．（从正面看） （从上面看）（1）请画出一种从左面看这个几何体得到的形状图；（2）搭建这个几何体最少要用a =________个小立方块，最多用b =________个小立方块；（3）在（2）的条件下，若有理数x ，y 满足||x a =，||y b =，且0x y +<，求xy 的值．【答案】（1）见解析；（2）10，14；（3）140xy =或-140 【分析】（1）根据三视图中的主视图和俯视图即可画出左视图；（2）由主视图和俯视图即可判断原来图形的形状，即可判断最多和最少需要多少个小正方块；（3）根据（2）可知10a =，14b =代入分情况求解即可； 【详解】解：（1）（2）最少需要：2+1+1+2+3+1=10 最多需要：2×3+2+3×2=14， ∴ a=10，b=14（3）∵||x a =，10a =， ∴10x =±． ∵||y b =，14b = ∴14=±y ． ∵0x y +<，∴10x =-，14y =-或10x =，14y =-， ∴140xy =或-140． 【点睛】本题主要考查了三视图的知识，掌握三视图的画法是解题的关键；22．如图，是由10个同样大小的小正方体搭成的物体．（1）请在网格中分别画出从正面、上面观察该几何体得到的平面图形并涂上阴影．．．．； （2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体从正面和上面观察得到的平面图形不变，你认为最多还可以添加_________个小正方体． 【答案】（1）见解析；（2）3【分析】（1）根据三视图的画法画出从正面看、从上面看所得到的图形；（2）在俯视图的各个位置上摆放的最多数量即可．【详解】解：（1）从正面、上面观察该几何体所得到的图形如图所示：（2）根据主视图和俯视图的关系，可得最多可以添加3个，故答案为：3．【点睛】本题考查简单组合体的三视图，画三视图时注意“长对正，宽相等，高平齐”．23．作图题：从正面、左面、上面观察如图所示的几何体，分别画出你所看到的平面图形．【答案】见解析．【分析】直接利用画物体的三视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等，进而得出答案．【详解】【点睛】此题主要考查了作三视图，正确把握观察角度进而得出三视图的形状是解题关键．24．作图题（1）如图所示的几何体是由5个相同的正方体搭成的，请画出它的三视图．（涂阴影）（2）如图是一些小正方块所搭几何体的俯视图，小正方块中的数字表示该位置的小方块的个数，请画出这个几何体的主视图和左视图：（涂阴影）【答案】（1）见解析；（2）见解析．【分析】（1）根据三视图的定义画图即可；（2）根三视图的定义再结合题意画图即可．【详解】解：（1）该立体图形的三视图如图：（2）该几何体的主视图和左视图如图：【点睛】本题考查了根据立体图形画三视图，较好的空间想象能力是解答本题的关键．25．一个几何体由一些大小相同的小立方块组成，从正面和从上面看到的几何体的形状图如图所示.(1)若组成这个几何体的小立方块的个数为n，请你写出n的所有可能值(2)请你画出从左面看到的几何体所有可能的形状图【答案】（1）n=8，9，10，11；（2）见解析【分析】（1）分析题意可知几何体最底一层有5个正方体，第二层最少有2个正方体，最多有4个正方体，最上层最少有1个，最多有两个，分别求和即可得到答案；（2）根据形状图的定义画出图形即可．【详解】解：（1）∵俯视图有5个正方形，∴几何体的最底层有5个正方体，由主视图可知，第二层最少有2个正方体，最多有4个正方体，最上层最少有1个，最多有两个，∴组成该几何体的小正方体的个数为：①5+2+1=8；②5+3+1=9；③5+3+2=5+4+1=10；④5+4+2=11∴n=8，9，10，11．(2)从左面看到的形状图有以下5种情形：【点睛】本题考查了由三视图判断几何体，由三视图想象几何体的形状，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．26．由几个小立方体搭成的几何体从上面看到的图形如图所示，小正方体中的数字表示在该位置的小立方体的个数，请画出这个几何体从正面和左面看到的图形.【答案】见解析【分析】由已知条件可知，主视图有3列，每列小正方数形数目分别为3，4，3，左视图有3列，每列小正方形数目分别为3，4，3，据此可画出图形．【详解】从正面看从左面看【点睛】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．【参考答案】***试卷处理标记，请不要删除一、选择题1．B解析：B【分析】为保持这个几何体的从左面看和从正面看到的形状图不变，可在最底层第二列第三行加1个，第三列第二行加2个，第三列第三行加1个，即可得最多可以再添加4个小正方体．【详解】解：保持从上面看到的图形和从左面看到的图形不变，最多可以再添加4个小正方体；故选：B．【点睛】本题主要考查了由三视图判断几何体，根据主视图和左视图解答是解题的关键．2．C解析：C【分析】根据主视图的定义判断即可．【详解】解：这个几何体从正面看到的图形是C，故选：C．【点睛】本题考查三视图的应用，熟练掌握三视图的意义及观察方法是解题关键．3．B解析：B【分析】先画出几何体的左视图，再确定小正方形的个数即可解答．【详解】解：几何体的左视图为：面积为：4×1=4故选：B【点睛】考查简单几何体的三视图的画法，主视图、左视图、俯视图实际上就是从正面、左面、上面对该几何体正投影所得到的图形．画三视图时还要注意“长对正、宽相等、高平齐”．4．A解析：A【分析】利用光线与地面的夹角的变换进行判断．【详解】解：上午8时、9时30分、10时、12时，太阳光线与地面的夹角不同，其中12时太阳光线与地面的夹角最大，所以此时向日葵的影子最短．故选：A．【点睛】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．从早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短，再变长，中午最短．5．A解析：A【分析】根据主视图是从物体正面看所得到的图形即可解答．【详解】解：根据主视图的概念可知，主视图是从前向后观察物体所得到的图形，上半部分是一个长方形且中间有一条竖实线，下半部分是一个长方形．∴从物体的正面看得到的视图是选项A．故选：A．【点睛】本题考查了简单几何体的主视图，注意主视图、左视图、俯视图是分别从物体正面、左面和上面看所得到的图形．6．B解析：B【分析】首先得到旋转后得到的几何体，找到从正面看所得到的图形即可．【详解】解：Rt△ABC绕直角边AC旋转一周，所得几何体是圆锥，而圆锥的正投影（主视图）是等腰三角形，故选：B．【点睛】本题考查了平行投影，解题的关键是掌握正投影的概念．7．C解析：C【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看是一些等宽的矩形，其中有两条宽是虚线，故选：C．【点睛】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图．8．D解析：D【分析】根据三视图，得出立体图形，从而得出小正方形的个数．【详解】根据三视图，可得立体图形如下，我们用俯视图添加数字的形式表示，数字表示该图形俯视图下有几个小正方形则共有：1+1+1+2+2+2+1+1+1=12故选：D【点睛】本题考查三视图，解题关键是在脑海中构建出立体图形，建议可以如本题，通过在俯视图上标数字的形式表示立体图形帮助分析．9．D解析：D【解析】【分析】根据长方体的体积公式可得．【详解】根据题意，得：6×4=24（cm3），因此，长方体的体积是24cm3．故选：D．【点睛】此题主要考查了简单几何体的三视图，关键是掌握长方体的体积公式．10．D解析：D【分析】根据平行投影的特点可确定矩形木板与地面平行且与光线垂直时所成的投影为矩形；当矩形木板与光线方向平行且与地面垂直时所成的投影为一条线段；除以上两种情况矩形在地面上所形成的投影均为平行四边形，据此逐一判断即可得答案.【详解】A.将木框倾斜放置形成的影子为平行四边形，故该选项不符合题意，B.将矩形木框与地面平行放置时，形成的影子为矩形，故该选项不符合题意，C.将矩形木框立起与地面垂直放置时，形成的影子为线段，D.∵由物体同一时刻物高与影长成比例，且矩形对边相等，梯形两底不相等，∴得到投影不可能是梯形，故该选项符合题意，故选：D.【点睛】本题考查了平行投影特点：在同一时刻，不同物体的物高和影长成比例，平行物体的影子仍旧平行或重合．灵活运用平行投影的性质是解题的关键．11．A解析：A【分析】根据垂直于圆柱底面的截面是矩形，可得答案．【详解】由水平面与圆柱的底面垂直，得水面的形状是长方形．故选：A．【点睛】本题考查了截几何体和认识立体图形．解题的关键是能够正确认识立体图形，明确垂直于圆柱底面的截面是长方形，平行圆柱底面的截面是圆形．12．D解析：D【解析】【分析】先细心观察原立体图形中圆柱和长方体的位置关系，找到从左面看所得到的图形即可．【详解】圆柱的左视图是长方形，长方体的左视图是长方形，所以它们的左视图是：故答案选：D．【点睛】本题考查的是简单组合体的三视图，解题时注意：左视图是从物体的左面看得到的视图．要注意几何体看得见部分的轮廓线画成实线，被其他部分遮挡而看不见的部分的轮廓线化成虚线．二、填空题13．6【分析】根据三视图可知：组成几何体的正方体的分布情况进而求出答案【详解】根据几何体的三视图可知：组成该几何体的正方体分布如下：∴构成这个几何体的小正方体有6个故答案是：6【点睛】本题主要考查几何体解析：6【分析】根据三视图可知：组成几何体的正方体的分布情况，进而求出答案.【详解】根据几何体的三视图可知：组成该几何体的正方体分布如下：∴构成这个几何体的小正方体有6个.故答案是：6.【点睛】本题主要考查几何体的三视图，根据三视图想象出几何体的样子，是解题的关键. 14．【分析】根据题意画出最少和最多的两种情况得出m和n计算即可【详解】由题意可画如图:m=5n=9∴m+n=14故答案为:14【点睛】本题考查三视图根据主视图和左视图得出画出俯视图中最多和最少的情况是解解析：【分析】根据题意画出最少和最多的两种情况,得出m和n,计算即可.【详解】由题意可画如图:m=5 n=9∴m+n=14.故答案为:14.【点睛】本题考查三视图,根据主视图和左视图得出画出俯视图中最多和最少的情况是解题关键.15．5【分析】先得出从上面看所得到的图形再求出俯视图的面积即可【详解】从上面看易得第一行有1个正方形第二行有3个正方形第三行有1个正方形共5个正方形s所以面积为5故答案为5【点睛】本题考查了三视图的知识解析：5【分析】先得出从上面看所得到的图形，再求出俯视图的面积即可．【详解】从上面看易得第一行有1个正方形，第二行有3个正方形，第三行有1个正方形，共5个正方形，s所以面积为5．故答案为5．【点睛】本题考查了三视图的知识，熟知俯视图是从物体的上面看得到的视图是解决问题的关键. 16．矩形或正方形或平行四边形【解析】解：矩形在阳光下的投影对边应该是相等的影子的形状可能是矩形正方形平行四边形故答案为：矩形或正方形或平行四边形解析：矩形或正方形或平行四边形【解析】解：矩形在阳光下的投影对边应该是相等的，影子的形状可能是矩形、正方形、平行四边形．故答案为：矩形或正方形或平行四边形．17．三棱柱【解析】试题分析：如图所示根据三视图的知识可使用排除法来解答解：根据俯视图为三角形主视图以及左视图都是矩形可得这个几何体为三棱柱故答案为三棱柱考点：由三视图判断几何体解析：三棱柱【解析】试题分析：如图所示，根据三视图的知识可使用排除法来解答．解：根据俯视图为三角形，主视图以及左视图都是矩形，可得这个几何体为三棱柱，故答案为三棱柱．考点：由三视图判断几何体．18．5【解析】试题分析：根据所给的图形可得几何体的底层应该有3+1=4个小正方体第二层应该有1个小正方体因此小正方体的个数有5个解：根据三视图的知识几何体的底面有4个小正方体该几何体有两层第二层有1个小解析：5【解析】试题分析：根据所给的图形可得，几何体的底层应该有3+1=4个小正方体，第二层应该有1个小正方体，因此小正方体的个数有5个．解：根据三视图的知识，几何体的底面有4个小正方体，该几何体有两层，第二层有1个小正方体，共有5个；故答案为5．19．【分析】观察三视图可知这个立体图形是底面为半圆的半个圆柱（如图所示）根据体积等于底面积高计算即可【详解】解：观察三视图可知这个立体图形是底面为半圆的半个圆柱（如图所示）故答案为：【点睛】本题考查三视 解析：π【分析】观察三视图可知，这个立体图形是底面为半圆的半个圆柱（如图所示），根据体积等于底面积⨯高计算即可．【详解】解：观察三视图可知，这个立体图形是底面为半圆的半个圆柱（如图所示）．21122V ππ=⨯=， 故答案为：π．【点睛】本题考查三视图，圆柱的体积公式等知识，解题的关键是理解题意，熟练掌握基本知识，属于中考常考题型．20．35°24115°【分析】根据角的数量关系求得∠AOD 的度数然后求解∠AOB 的度数然后根据补角的概念进行计算即可；FJ1由主视图的面积=长×高长方体的体积=主视图的面积×宽得出结论；FJ2根据一个角解析：35° 24 115°【分析】根据角的数量关系求得∠AOD 的度数，然后求解∠AOB 的度数，然后根据补角的概念进行计算即可；FJ1．由主视图的面积=长×高，长方体的体积=主视图的面积×宽，得出结论；FJ2．根据一个角的补角比这个角的余角大90°得出补角为90°+25°，求出即可．【详解】解：由题意可得：AOC ∠=BOD ∠=90°，35DOC ∠=︒∴903555AOD AOC COD ∠=∠-∠=-=∴=5590145AOB AOD BOD ∠∠+∠=+=∴AOB ∠的补角的度数为180°-145°=35°FJ1．依题意，得长方体的体积=12×2=24．FJ2．∵一个角的余角的度数是25°，∴这个角的补角的度数是90°+25°=115°，故答案为：35°；24；115°．【点睛】本题考查了角的数量关系计算，立体图形的视图与其体积的关系，补角和余角，能知道一个角的补角比这个角的余角大90°是解此题的关键．三、解答题21．无22．无23．无24．无25．无26．无。

一、选择题1.如图，小明用6个相同的小正方体搭成的立体图形研究几何体的三视图的变化情况，若由图①变到图②，不改变的是( )A．主视图B．主视图和左视图C．主视图和俯视图D．左视图和俯视图2.在我国古代数学名著《九章算术》中，将底面为矩形、一条侧棱垂直于底面的四棱锥称之为“阳马”（如图）.“阳马”的俯视图是( )A．B．C．D．3.用一个平面去截一个几何体，如果截面的形状是圆，则截的几何体可能是( )A．正方体B．三棱柱C．四棱锥D．球4.薇薇的爸爸送给她一个礼物，薇薇打开包装后画出它的主视图和俯视图，根据她画的视图，你猜一下她爸爸送给她的礼物是( )A．生日蛋糕B．碟片C．衣服D．钢笔5.图是商家用KT板制作的“串”字模型，其俯视图是( )A．B．C．D．6.已知一种户外帐篷的几何体及其主视图如图所示，则它的左视图为( )A．B．C．D．7.一个几何体由大小相同的小立方块搭成，它的俯视图如图所示，其中小正方形中的数字表示在该位置小立方块的个数，则该几何体的主视图为( )A．B．C．D．8.已知一个组合体是由几个相同的正方体叠合在一起组成的，该组合体的主视图与俯视图如图所示，则该组合体中正方体的个数最多是( )A．10B．9C．8D．79.如图放置的几何体的左视图是( )A．B．C．D．10.图是由一个长方体和一个球组成的几何体，它的主视图是( )A．B．C．D．二、填空题11.在①长方体，②球，③圆锥，④圆柱，⑤三棱柱这五种几何体中，其主视图、左视图、俯视图都完全相同的是．（填上序号即可）12.北京天安门雄伟壮丽，用数学的眼光看，天安门主视图是图形．13.图是由若干个相同的小正方体组成的几何体的主视图和俯视图，则能组成这个几何体的小正方体的个数最少是．14.如图所示几何体（a）的一个视图（b）的名称是．15.一个零件的主视图、左视图、俯视图如图所示（尺寸单位：厘米），这个零件的表面积是cm2．16.下图是一个由圆柱与圆锥组合而成的几何体的三视图，根据图中数据计算这个几何体的侧面积是．17.如图是一个几何体的三视图，则这个几何体的侧面积是cm2．三、解答题18.用一些相同的小立方体搭一个几何体．从正面和上面看到的形状如图所示，从上面看的形状图中小正方形中字母表示在该位置的小立方块的个数，请解答下列问题．(1) a=；b=．(2) 这个几何体最少由个小立方体搭成；最多由个小立方体搭成．(3) 当d=e=1，f=2时，画出这个几何体的从左边看到的形状图（边长为1cm）．19.画出如图所示的几何体的三视图．20.画出如图所示立体图形的三视图．21.一个几何体是由若干个大小相同的小立方块搭成的，如图分别是从它正面、左面看到的这个几何体的形状图．(1) 所需要的小立方块是多少？你有几种结论？(2) 画出从上面看到的所需要的小立方块的个数最少和最多的几何体的形状图，并在小正方形中注明在该位置上小立方块的个数．22.找妈妈：如图①②分别是某立体图形妈妈的三个宝宝，它们依次是从左面、上面和正面三个不同方向看立体图形得到的平面图形，请在如图③所示的框内画出相应的立体图形妈妈.23.画出下图①②中几何体的三视图．24.请回答下列问题．(1) 小明准备制作一个封闭的正方体盒子，他先用5个大小一样的正方形，制成如图1所示的拼接图形（实线部分），经折叠后发现还少一个面，请在图中的拼接图形上再接一个正方形，使新拼接的图形经过折叠后能成为一个封闭的正方体盒子（添加的正方形用阴影表示只要画出一种即可）(2) 如图2所示的几何体是由几个相同的正方体搭成的，请画出它从正面看的形状图．(3) 如图3是几个正方体所组成的几何体从上面看的形状图，小正方形中的数字表示该位置小正方体的个数，请画出这个几何体从左面看的形状图．25.如图是由10个同样大小的小正方体搭成的物体．(1) 请分别画出它的主视图和俯视图．(2) 在主视图和俯视图不变的情况下，你认为最多还可以添加个小正方体．答案一、选择题1. 【答案】D【解析】从正面看第一层都是三个小正方形，图①中第二层右边一个小正方形，图②中第二层中间一个小正方形，中①②的主视图不相同；从左面看第一层都是三个小正方形，第二层左边一个小正方形，①②的左视图相同；从上面看第一列都是一个小正方形，第二列都是一个小正方形，第三列都是三个小正方形，故①②的俯视图相同．故选：D．【知识点】由立体图形到视图2. 【答案】A【解析】“阳马”的俯视图是一个矩形，且它的一条对角线是实线．【知识点】由立体图形到视图3. 【答案】D【解析】由题可得，正方体、三棱柱、四棱柱的截面不可能为圆，而球的截面为圆．故选D．【知识点】由视图到立体图形4. 【答案】A【知识点】由视图到立体图形5. 【答案】C【解析】俯视图是从上往下看得到的图形，画视图时，看不见的轮廓线画虚线，看得见的轮廓线画实线【知识点】由立体图形到视图6. 【答案】A【知识点】由立体图形到视图7. 【答案】A【解析】由俯视图可知主视图有3列，从左到右的每一列分别有4，3，2个正方形，故选A．【知识点】由视图到立体图形、由立体图形到视图8. 【答案】B【解析】由俯视图可得该几何体最底层有5个正方体，由主视图可得该几何体上面一层有2个，3个或4个正方体，则组成这个几何体的正方体的个数是7或8或9，故组成这个几何体的正方体的个数最多是9．【知识点】由视图到立体图形9. 【答案】C【解析】左视图可得一个正方形，上半部分有条看不到的线，用虚线表示． 【知识点】由立体图形到视图10. 【答案】C【解析】从正面看几何体，上面是一个圆，下面是一个长比圆的直径大的长方形． 【知识点】由立体图形到视图二、填空题 11. 【答案】②【知识点】由立体图形到视图12. 【答案】轴对称【知识点】由立体图形到视图、从不同方向看物体、轴对称图形13. 【答案】 9【解析】由俯视图易得该几何体的最底层有 6 个小正方体，由主视图知第二层最少有 2 个小正方体，第三层最少有 1 个小正方体，故该几何体最少由 9 个小正方体组成． 【知识点】由视图到立体图形14. 【答案】左视图【解析】从物体左面看，可得到一个矩形，中间横着两条虚线． 【知识点】由立体图形到视图15. 【答案】 200π【解析】因为有两个视图为长方形， 所以该几何体为柱体， 因为第三个视图为圆形， 所以几何体为圆柱体， 所以表面积为：10π×15+(102)2π×2=150π+50π=200π.故这个零件的表面积是 200π cm 2．【知识点】从不同方向看物体、圆锥的计算、由视图到立体图形16. 【答案】 185π cm 2【解析】由题图可知，这个几何体的侧面积是12×2π×102×√(102)2+122+2π×102×12=185πcm2．【知识点】由视图到立体图形17. 【答案】36【解析】观察三视图知该几何体为三棱柱，高为3cm，底面为等边三角形，其边长为4cm，则这个几何体的侧面积是3×4×3=36(cm2)．【知识点】由三视图计算表面积、体积三、解答题18. 【答案】(1) 3；1(2) 9；11(3) 左视图有3列，每列小正方形数目分别为3，1，2．如图所示：【解析】(1) 由主视图可知，第二列小立方体的个数均为1，第3列小正方体的个数为3，那么b=1，c=1，a=3．(2) 第一列小立方体的个数最少为2+1+1，最多为2+2+2，那么加上其它两列小立方体的个数即可．∴这个几何体最少由4+2+3=9个小立方块搭成；这个几何体最多由6+2+3=11个小立方块搭成．【知识点】由立体图形到视图、由视图到立体图形19. 【答案】如图【知识点】由立体图形到视图20. 【答案】如图所示：【知识点】由立体图形到视图21. 【答案】(1) 有五种情况，所需要的小立方块的个数分别为9，8，7，6，5．(2) 从上面看到的所需要的小立方块的个数最少和最多的几何体的形状图，如图所示．【知识点】由视图到立体图形22. 【答案】如图所示.【知识点】由视图到立体图形23. 【答案】题图①中几何体的三视图如图所示．题图②中几何体的三视图如图所示．【知识点】作图--三视图24. 【答案】(1) 如图所示．(2) 如图所示．(3) 如图所示．【知识点】由立体图形到视图、正方体的展开图25. 【答案】(1) 如图所示：(2) 3【解析】(2) 如图所示，可知最多还可以添加3个小正方体，故答案为3．【知识点】由立体图形到视图。

第5章投影与视图一．选择题1．下列所述几何体中，主视图、左视图和俯视图都是正方形的几何体是（）A．圆柱B．圆锥C．正方体D．长方体2．如图是某几何体放置在水平面上，则其主视图正确的是（）A．B．C．D．3．如图所示的几何体是由一个正方体切去一个小正方形成的，从左面看到的平面图形为（）A．B．C．D．4．图2是图1中长方体的三视图，用S表示面积，S主＝x2+3x，S左＝x2+x，则S俯＝（）A．x2+3x+2B．x2+2x+1C．x2+4x+3D．2x2+4x5．如图是一个三视图，则此三视图所对应的直观图是（）A．B．C．D．6．如图，下列关于物体的主视图画法正确的是（）A．B．C．D．7．当某一几何体在投影面P前的摆放位置确定以后，改变它与投影面P的距离，其正投影的形状（）A．不发生变化B．变大C．变小D．无法确定8．下列四幅图中，能表示两棵树在同一时刻太阳光下的影子的图是（）A．B．C．D．9．如图是滨河公园中的两个物体，一天中四个不同时刻在太阳光的照射下落在地面上的影子，按照时间的先后顺序排列正确的是（）A．（3）（4）（1）（2）B．（4）（3）（1）（2）C．（4）（3）（2）（1）D．（2）（4）（3）（1）10．下面是一天中四个不同时刻两座建筑物的影子，将它们按时间先后顺序正确的是（）A．③①④②B．③②①④C．③④①②D．②④①③二．填空题11．一个几何体由若干大小相同的小立方块搭成的，如图分别是从它的左面，上面看到的平面图形，则组成这个几何体的小立方块最多有个．12．如图，是由几个小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，请画出其主视图：．13．在测量旗杆高度的活动课中，某小组学生于同一时刻在阳光下对一根直立于平地的竹竿及其影长和旗杆的影长进行了测量，得到的数据如图所示，根据这些数据计算出旗杆的高度为m．三．解答题14．小红想利用阳光下的影长测量学校旗杆AB的高度．如图，他在某一时刻在地面上竖直立一个2米长的标杆CD，测得其影长DE＝0.4米．（1）请在图中画出此时旗杆AB在阳光下的投影BF．（2）如果BF＝1.6，求旗杆AB的高．15．小明和小红并排站立在阳光下，小明身高1.75米，他的影长2.0米，小红比小明矮7厘米，此时小红的影长是多少米？16．如图，在路灯下，小明的身高如图中线段AB所示，他在地面上的影子如图中线段AC 所示，小亮的身高如图中线段FG所示，路灯灯泡在线段DE上．（1）请你确定灯泡所在的位置，并画出小亮在灯光下形成的影子．（2）如果小明的身高AB＝1.6m，他的影子长AC＝1.4m，且他到路灯的距离AD＝2.1m，求灯泡的高．17．如图，王琳同学在晚上由路灯A走向路灯B，当他行到P处时发现，他在路灯B下的影长为2米，且恰好位于路灯A的正下方，接着他又走了6.5米到Q处，此时他在路灯A下的影子恰好位于路灯B的正下方（已知王琳身高1.8米，路灯B高9米）（1）标出王琳站在P处在路灯B下的影子；（2）计算王琳站在Q处在路灯A下的影长；（3）计算路灯A的高度．18．如图，在地面上竖直安装着AB、CD、EF三根立柱，在同一时刻同一光源下立柱AB、CD形成的影子为BG与DH．（1）填空：判断此光源下形成的投影是：投影．（2）作出立柱EF在此光源下所形成的影子．19．在同车道行驶的机动车，后车应当与前车保持足以采取紧急制动措施的安全距离，如图，在一个路口，一辆长为10m的大巴车遇红灯后停在距交通信号灯20m的停止线处，小张驾驶一辆小轿车跟随大巴车行驶．设小张距大巴车尾xm，若大巴车车顶高于小张的水平视线0.8m，红灯下沿高于小张的水平视线3.2m，若小张能看到整个红灯，求出x的最小值．20．小明开着汽车在平坦的公路上行驶，前放出现两座建筑物A、B（如图），在（1）处小颖能看到B建筑物的一部分，（如图），此时，小明的视角为30°，已知A建筑物高25米．（1）请问汽车行驶到什么位置时，小明刚好看不到建筑物B？请在图中标出这点．（2）若小明刚好看不到B建筑物时，他的视线与公路的夹角为45°，请问他向前行驶了多少米？（精确到0.1）参考答案一．选择题1．C．2．A．3．D．4．C．5．B．6．C．7．A．8．C．9．C．10．C．二．填空题11．5．12．13．12．三．解答题14．解：（1）连结CE，过A点作AF∥CE交BD于F，则BF为所求，如图；（2）∵AF∥CE，∴∠AFB＝∠CED，而∠ABF＝∠CDE＝90°，∴△ABF∽△CDE，∴＝，即＝，∴AB＝8（m）．答：旗杆AB的高为8m．15．解：设小红的影长是x米，根据题意得＝，解得x＝1.92．答：小红的影长是1.92米．16．（1）解：如图，点O为灯泡所在的位置，线段FH为小亮在灯光下形成的影子．（2）解：由已知可得，＝，∴＝，∴OD＝4m．∴灯泡的高为4m．17．解：（1）线段CP为王琳在路灯B下的影长；（2）由题意得Rt△CEP∽Rt△CBD，∴，∴，解得：QD＝1.5米；（3）∵Rt△DFQ∽Rt△DAC，∴，∴，解得：AC＝12米．答：路灯A的高度为12米．18．解：（1）如图所示：此光源下形成的投影是：中心投影，故答案为：中心；（2）如图所示，线段FI为立柱EF在此光源下所形成的影子．19．解：如图，由题可得CD∥AB，∴△OCD∽△OAB，∴＝，即＝，解得x＝10，∴x的最小值为10．20．解：（1）如图所示：汽车行驶到E点位置时，小明刚好看不到建筑物B；（2）∵小明的视角为30°，A建筑物高25米，∴AC＝25，tan30°＝＝，∴AM＝25，∵∠AEC＝45°，∴AE＝AC＝25m，∴ME＝AM﹣AE＝43.3﹣25＝18.3m．则他向前行驶了18.3米．。

北师大版九年级上册数学第五章投影与视图☞解读考点知识点名师点晴投影1．投影的定义知道什么是物体的投影．2．平行投影知道什么是平行投影．3．中心投影知道什么是平行投影．视图4．物体的三视图知道主视图、俯视图、左视图，并能准确判断三种视图．☞2年中考【2015年题组】1．（2015北海）一个几何体的三视图如图所示，则这个几何体是（）A．圆柱B．圆锥C．球D．以上都不正确【答案】A．【解析】试题分析：由于主视图和左视图为长方形可得此几何体为柱体，由俯视图为圆可得为圆柱体．故选A．考点：由三视图判断几何体．2．（2015南宁）如图是由四个大小相同的正方体组成的几何体，那么它的主视图是（）A．B．C．D．【答案】B．考点：简单组合体的三视图．3．（2015柳州）如图是小李书桌上放的一本书，则这本书的俯视图是（）A．B．C．D．【答案】A．【解析】试题分析：根据俯视图的概念可知，几何体的俯视图是A图形，故选A．考点：简单几何体的三视图．4．（2015桂林）下列四个物体的俯视图与右边给出视图一致的是（）A．B．C．D．【答案】C．【解析】试题分析：几何体的俯视图为，故选C．考点：由三视图判断几何体．5．（2015梧州）如图是一个圆锥，下列平面图形既不是它的三视图，也不是它的侧面展开图的是（）A．B．C．D．【答案】D．考点：1．几何体的展开图；2．简单几何体的三视图．6．（2015扬州）如图所示的物体的左视图为（）A．B．C．D．【答案】A．【解析】试题分析：从左面看易得第一层有1个矩形，第二层最左边有一个正方形．故选A．考点：简单组合体的三视图．7．（2015攀枝花）如图所示的几何体为圆台，其俯视图正确的是（）A．B．C．D．【答案】C．考点：简单几何体的三视图．8．（2015达州）一个几何体由大小相同的小方块搭成，从上面看到的几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，则从正面看到几何体的形状图是（）A．B．C．D．【答案】D．【解析】试题分析：根据所给出的图形和数字可得：主视图有3列，每列小正方形数目分别为3，2，3，则符合题意的是D；故选D．考点：1．由三视图判断几何体；2．作图-三视图．9．（2015德阳）某商品的外包装盒的三视图如图所示，则这个包装盒的体积是（）A．200πcm3B．500πcm3C．1000πcm3D．2000πcm3【答案】B．考点：由三视图判断几何体．10．（2015南充）如图是某工厂要设计生产的正六棱柱形密封罐的立体图形，它的主视图是（）A．B．C．D．【答案】A．【解析】试题分析：根据主视图的定义，可得它的主视图为：，故选A．考点：简单几何体的三视图．11．（2015襄阳）由若干个相同的小正方体组合而成的一个几何体的三视图如图所示，则组成这个几何体的小正方体的个数是（）A．4B．5C．6D．9【答案】A．考点：由三视图判断几何体．12．（2015齐齐哈尔）如图，由一些完全相同的小正方体搭成的几何体的俯视图和左视图，组成这个几何体的小正方体的个数是（）A．5或6或7B．6或7C．6或7或8D．7或8或9【答案】C．【解析】试题分析：根据几何体的左视图，可得这个几何体共有3层，从俯视图可以可以看出最底层的个数是4个，（1）当第一层有1个小正方体，第二层有1个小正方体时，组成这个几何体的小正方体的个数是：1+1+4=6（个）；（2）当第一层有1个小正方体，第二层有2个小正方体时，或当第一层有2个小正方体，第二层有1个小正方体时，组成这个几何体的小正方体的个数是：1+2+4=7（个）；（3）当第一层有2个小正方体，第二层有2个小正方体时，组成这个几何体的小正方体的个数是：2+2+4=8（个）．综上，可得组成这个几何体的小正方体的个数是6或7或8．故选C．考点：由三视图判断几何体．13．（2015连云港）如图是一个几何体的三视图，其中主视图与左视图都是边长为4的等边三角形，则这个几何体的侧面展开图的面积为．【答案】8π．考点：1．由三视图判断几何体；2．几何体的展开图．14．（2015随州）如图是一个长方体的三视图（单位：cm），根据图中数据计算这个长方体的体积是cm3．【答案】24．【解析】试题分析：该几何体的主视图以及左视图都是相同的矩形，俯视图也为一个矩形，可确定这个几何体是一个长方体，依题意可求出该几何体的体积为3×2×4=24cm3．故答案为：24．考点：由三视图判断几何体．15．（2015牡丹江）由一些大小相同的小正方体搭成的几何体的主视图和俯视图，如图所示，则搭成该几何体的小正方体最多是个．【答案】7．【解析】试题分析：根据题意得：，则搭成该几何体的小正方体最多是1+1+1+2+2=7（个）．故答案为：7．考点：由三视图判断几何体．16．（2015西宁）写出一个在三视图中俯视图与主视图完全相同的几何体．【答案】球或正方体（答案不唯一）．考点：1．简单几何体的三视图；2．开放型．17．（2015青岛）如图，在一次数学活动课上，张明用17个边长为1的小正方形搭成了一个几何体，然后他请王亮用其他同样的小正方体在旁边再搭一个几何体，使王亮所搭几何体恰好可以和张明所搭几何体拼成一个无缝隙的大长方体（不改变张明所搭几何体的形状），那么王亮至少还需要个小立方体，王亮所搭几何体的表面积为．【答案】19，48．【解析】试题分析∵亮所搭几何体恰好可以和张明所搭几何体拼成一个无缝隙的大长方体，∴该长方体需要小立方体4×23=36个，∵张明用17个边长为1的小正方形搭成了一个几何体，∴王亮至少还需36﹣17=19个小立方体，表面积为：2×（9+7+8）=48，故答案为：19，48．考点：由三视图判断几何体．三、解答题18．（2015镇江）某兴趣小组开展课外活动．如图，A，B两地相距12米，小明从点A出发沿AB方向匀速前进，2秒后到达点D，此时他（CD）在某一灯光下的影长为AD，继续按原速行走2秒到达点F，此时他在同一灯光下的影子仍落在其身后，并测得这个影长为1.2米，然后他将速度提高到原来的1.5倍，再行走2秒到达点H，此时他（GH）在同一灯光下的影长为BH（点C，E，G在一条直线上）．（1）请在图中画出光源O点的位置，并画出他位于点F时在这个灯光下的影长FM（不写画法）；（2）求小明原来的速度．【答案】（1）作图见试题解析；（2）1.5m/s．试题解析：（1）如图，（2）设小明原来的速度为xm/s，则CE=2xm，AM=AF﹣MF=（4x﹣1.2）m，EG=2×1.5x=3xm，BM=AB﹣AM=12﹣（4x﹣1.2）=13.2﹣4x，∵点C，E，G在一条直线上，CG∥AB，∴△OCE∽△OAM，△OEG∽△OMB，∴CE OEAM OM=，EG OEBM OM=，∴CE EGAM BM=，即234 1.213.24x xx x=--，解得x=1.5，经检验x=1.5为方程的解，∴小明原来的速度为1.5m/s．答：小明原来的速度为1.5m/s．考点：1．相似三角形的应用；2．中心投影．19．（2015兰州）如图，在一面与地面垂直的围墙的同侧有一根高10米的旗杆AB和一根高度未知的电线杆CD，它们都与地面垂直，为了测得电线杆的高度，一个小组的同学进行了如下测量：某一时刻，在太阳光照射下，旗杆落在围墙上的影子EF的长度为2米，落在地面上的影子BF的长为10米，而电线杆落在围墙上的影子GH的长度为3米，落在地面上的影子DH的长为5米，依据这些数据，该小组的同学计算出了电线杆的高度．（1）该小组的同学在这里利用的是投影的有关知识进行计算的；（2）试计算出电线杆的高度，并写出计算的过程．【答案】（1）平行；（2）7．考点：1．相似三角形的应用；2．平行投影．20．（2015宁德）图（1）是一个蒙古包的照片，这个蒙古包可以近似看成是圆锥和圆柱组成的几何体，如图（2）所示．（1）请画出这个几何体的俯视图；（2）图（3）是这个几何体的正面示意图，已知蒙古包的顶部离地面的高度EO=6米，圆柱1=4米，底面圆的直径BC=8米，求∠EAO的度数（结果精确到0.1°）．部分的高OO1【答案】（1）答案见试题解析；（2）26.6°．（2）连接EO 1，如图所示，∵EO 1=6米，OO 1=4米，∴EO =EO 1﹣OO 1=6﹣4=2米，∵AD =BC =8米，∴OA =OD =4米，在Rt △AOE 中，tan ∠EAO =2142EO OA ==，则∠EAO ≈26.6°．考点：1．圆锥的计算；2．圆柱的计算；3．作图-三视图．【2014年题组】1．（2014·绍兴）由5个相同的立方体搭成的几何体如图所示，则它的主视图是（）A．B．C．D．【答案】B．考点：简单组合体的三视图．2．（2014·吉林）用4个完全相同的小正方体组成如图所示的立方体图形，它的俯视图是（）A．B．C．D．【答案】A【解析】试题分析：从上面看可得到一个有2个小正方形组成的长方形．故选A．考点：三视图3．（2014·衡阳）左图所示的图形是由七个完全相同的小正方体组成的立体图形，则下面四个平面图形中不是这个立体图形的三视图的是（）【答案】B．【解析】试卷分析：针对三视图的概念，把右图的三视图画出来对号入座即可知B选项不是这个立体图形的三视图．故选B．考点：简单几何体的三视图．4．（2014·十堰）在下面的四个几何体中，左视图与主视图不相同的几何体是（）A．B ．C ．D．正方体长方体球圆锥【答案】B．考点：简单几何体的三视图．5．（2014·宁夏）如图是一个几何体的三视图，则这个几何体的侧面积是（）2cm B．2cm C．26cm πD．23cm π【答案】A．【解析】试题分析：俯视图为圆的只有圆锥，圆柱，球，根据主视图和左视图都是三角形可得到此几何体为圆锥，那么侧面积=底面周长×母线长÷2．因此,∵半径为1cm ，高为3cm ，∴根据勾cm ．∴侧面积=()2112r l 21cm 22ππ⋅⋅=⨯⨯．故选A．考点：1．由三视图判断几何体；2．圆锥的计算国3．勾股定理．6．（2014·湖州）如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图的面积是【答案】3．【解析】试题分析：从上面看三个正方形组成的矩形,矩形的面积为1×3=3．考点：简单组合体的三视图。

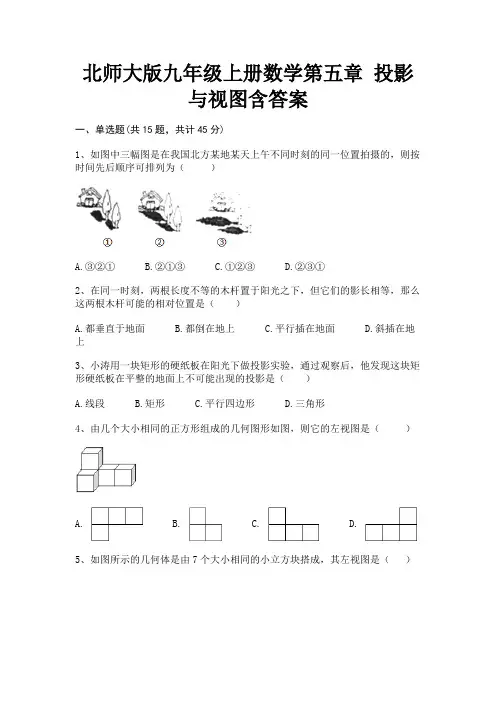

北师大版九年级上册数学第五章投影与视图含答案一、单选题(共15题，共计45分)1、如图中三幅图是在我国北方某地某天上午不同时刻的同一位置拍摄的，则按时间先后顺序可排列为（）A.③②①B.②①③C.①②③D.②③①2、在同一时刻，两根长度不等的木杆置于阳光之下，但它们的影长相等，那么这两根木杆可能的相对位置是（）A.都垂直于地面B.都倒在地上C.平行插在地面D.斜插在地上3、小涛用一块矩形的硬纸板在阳光下做投影实验，通过观察后，他发现这块矩形硬纸板在平整的地面上不可能出现的投影是（）A.线段B.矩形C.平行四边形D.三角形4、由几个大小相同的正方形组成的几何图形如图，则它的左视图是（）A. B. C. D.5、如图所示的几何体是由7个大小相同的小立方块搭成，其左视图是（）A. B.C. D.6、如图是六个棱长为1的立方块组成的一个几何体，其俯视图的面积是（）A.6B.5C.4D.37、如图所示几何体的俯视图是( )A. B. C. D.8、如图是由几个大小相同的小正方体搭成的几何体的俯视图，小正方形中的数字表示该位置上小正方体的个数，则该几何体的左视图是（）A. B. C. D.9、如图所示的几何体，它的主视图是（）A. B. C. D.10、小明从正面如图所示的两个物体，看到的是平面图形中的（）A. B. C. D.11、右图物体的主视图是（）A. B. C. D.12、如图是由3个大小相同的小正方体组成的几何体，它的左视图是（）A. B. C. D.13、如图，立体图形的俯视图是（）A. B. C. D.14、如图是一个由4个相同的正方体组成的立体图形，它的主视图是（）A. B.. C.. D..15、如图是由5个完全相同是正方体组成的立体图形，它的主视图是（）A. B. C. D.二、填空题(共10题，共计30分)16、有六个面，且主视图、俯视图和左视图都相同的几何体是________ ．17、如图，电灯在横杆的正上方，在灯光下的影子为，，，，点到的距离为，则与间的距离是________ ．18、皮影戏中的皮影是由投影得到的________19、如图，电影胶片上每一个图片的规格为3.5c m×3.5cm，放映屏幕的规格为2m×2m，若放映机的光源S距胶片20cm，那么光源S距屏幕________ 米时，放映的图象刚好布满整个屏幕．20、如图是四个直立在地面上的艺术字母的投影（阴影部分）效果，在艺术字母“L，K，C”的投影中，与艺术字母“N”属于同一种投影的有________ ．21、如图，左边是一个由5个棱长为1的小正方体组合而成的几何图，现在增加一个小正方体，使其主视图如右，则增加后的几何体的左视图的面积为________．22、在某一时刻，测得一根高为2m的竹竿的影长为3m，同时测得一根旗杆的影长为21m，那么这根旗杆的高度为________m．23、一块直角三角形板ABC，∠ACB＝90°，BC＝12 cm，AC＝8 cm，测得BC边的中心投影B1C1长为24 cm，则A1B1长为________ cm.24、如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图和左视图的面积之和是________25、两根不一样长的木杆垂直竖立在地面上，若它们的影长相等，则此时的投影是________．（填写“平行投影”或“中心投影”）三、解答题(共5题，共计25分)26、由大小相同的5个小立方块搭成的几何体如图所示，请在方格中画出该几何体从上面和左面看到的形状图（用黑色笔将虚线画为实线）．27、如图①所示的组合几何体，它的下面是一个长方体，上面是一个圆柱．（1）图②和图③是它的两个视图，在横线上分别填写两种视图的名称（填“主”、“左”或“俯”）；（2）根据两个视图中的尺寸，计算这个组合几何体的体积．（结果保留π）28、如图所示，小红想利用竹竿来测量旗杆AB的高度，在某一时刻测得1米长的竹竿竖直放置时影长2米，在同时刻测量旗杆的影长时，旗杆的影子一部分落在地面上（BC），另一部分落在斜坡上（CD），他测得落在地面上的影长为10米，落在斜坡上的影长为4 米，∠DCE＝45°，求旗杆AB的高度？29、分别画出如图所示几何体的三视图，并求几何体的表面积和体积．30、如图，铜亭广场装有智能路灯，路灯设备由灯柱AC与支架BD共同组成（点C处装有安全监控，点D处装有照明灯），灯柱AC为6米，支架BD为2米，支点B到A的距离为4米，AC与地面垂直，∠CBD=60°．某一时刻，太阳光与地面的夹角为45°，求此刻路灯设备在地面上的影长为多少？参考答案一、单选题(共15题，共计45分)1、A2、D3、D4、B5、C6、B7、B8、D9、A10、C12、D13、C14、C15、C二、填空题(共10题，共计30分)16、17、18、19、20、21、22、23、24、25、三、解答题(共5题，共计25分)27、30、。
