思科网络实验一 服务器配置

思科路由配置1. 概述路由器是网络中最基本和关键的设备之一，用于将数据包从源地址转发到目标地址。

思科路由器是市场上最常见和广泛使用的路由器品牌之一。

本文将为您提供有关思科路由器配置的详细指南。

我们将涵盖从基本的硬件设置到路由器软件配置的各个方面。

2. 硬件设置首先，我们需要确保正确设置并连接路由器的硬件。

以下是一些重要的硬件设置步骤：a. 将路由器连接到电源并确保电源线连接良好。

b. 将一端连接到路由器的WAN（广域网）端口，将另一端连接到您的互联网服务提供商（ISP）提供的调制解调器。

c. 使用以太网电缆将计算机连接到路由器的LAN（局域网）端口。

d. 确保所有连接都安全可靠，并检查LED指示灯以确保设备未出现故障。

3. 访问路由器一旦硬件设置完成，我们需要访问路由器的管理界面来进行进一步的配置。

按照以下步骤访问路由器：a. 打开您喜欢的Web浏览器（如Chrome，Firefox等）。

b. 在浏览器的地址栏中输入默认网关地址。

默认网关通常是路由器的IP地址，默认为192.168.1.1或192.168.0.1。

c. 按下回车键后，将显示一个登录界面。

根据您的路由器型号和设置，您可能需要输入用户名和密码。

d. 输入正确的用户名和密码，或者使用路由器的默认凭据。

如果您不确定，请查看路由器的用户手册或咨询您的ISP。

4. 基本配置一旦成功登录到路由器的管理界面，我们可以进行基本的配置。

以下是一些常见的基本配置设置：a. 更改管理员密码：为了保护路由器免受未经授权的访问，我们应该更改默认的管理员密码。

b. 设置无线网络：如果您的路由器具有无线功能，您可以设置无线网络名称（SSID）和密码来保护您的无线网络。

c. 配置LAN设置：您可以更改路由器的LAN IP地址，子网掩码和DHCP服务器设置。

5. 路由配置路由配置是路由器最重要的功能之一。

在这一步中，我们可以配置路由器来将数据包转发到不同的网络。

以下是一些常见的路由配置步骤：a. 配置静态路由：如果您的网络中有几个子网，并且您希望路由器知道如何将数据包转发到每个子网，请配置静态路由。

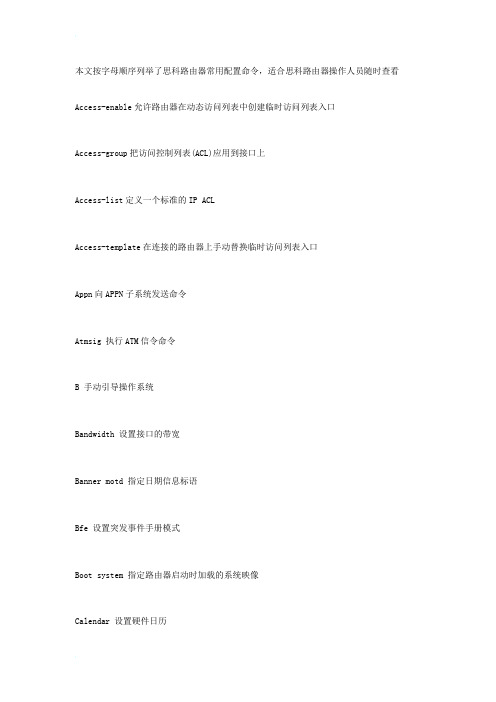

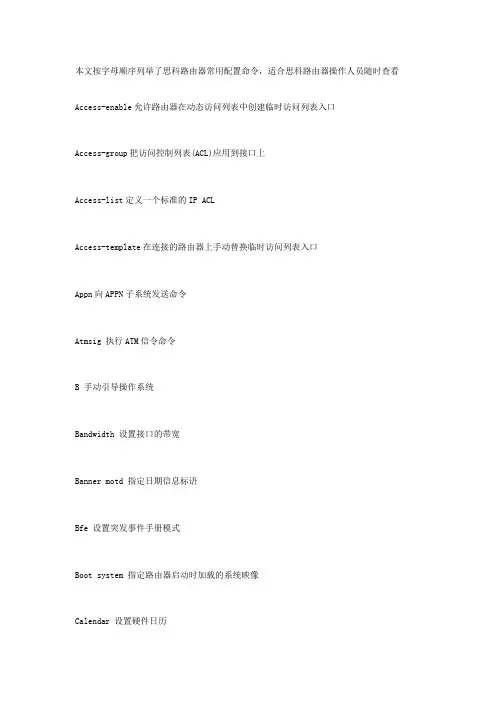

本文按字母顺序列举了思科路由器常用配置命令，适合思科路由器操作人员随时查看Access-enable允许路由器在动态访问列表中创建临时访问列表入口Access-group把访问控制列表(ACL)应用到接口上Access-list定义一个标准的IP ACLAccess-template在连接的路由器上手动替换临时访问列表入口Appn向APPN子系统发送命令Atmsig 执行ATM信令命令B 手动引导操作系统Bandwidth 设置接口的带宽Banner motd 指定日期信息标语Bfe 设置突发事件手册模式Boot system 指定路由器启动时加载的系统映像Calendar 设置硬件日历Cd 更改路径Cdp enable 允许接口运行CDP协议Clear 复位功能Clear counters 清除接口计数器Clear interface 重新启动接口上的件逻辑Clockrate 设置串口硬件连接的时钟速率，如网络接口模块和接口处理器能接受的速率Cmt 开启/关闭FDDI连接管理功能Config-register 修改配置寄存器设置Configure 允许进入存在的配置模式，在中心站点上维护并保存配置信息Configure memory 从NVRAM加载配置信息Configure terminal 从终端进行手动配置Connect 打开一个终端连接Copy 复制配置或映像数据Copy flash tftp 备份系统映像文件到TFTP服务器Copy running-config startup-config 将RAM中的当前配置存储到NVRAMCopy running-config tftp 将RAM中的当前配置存储到网络TFTP服务器上Copy tftp flash 从TFTP服务器上下载新映像到FlashCopy tftp running-config 从TFTP服务器上下载配置文件Debug 使用调试功能Debug dialer 显示接口在拨什么号及诸如此类的信息Debug ip rip 显示RIP路由选择更新数据Debug ipx routing activity 显示关于路由选择协议(RIP)更新数据包的信息Debug ipx sap 显示关于SAP（业务通告协议）更新数据包信息Debug isdn q921 显示在路由器D通道ISDN接口上发生的数据链路层（第2层）的访问过程Debug ppp 显示在实施PPP中发生的业务和交换信息Delete 删除文件Deny 为一个已命名的IP ACL设置条件Dialer idle-timeout 规定线路断开前的空闲时间的长度Dialer map 设置一个串行接口来呼叫一个或多个地点Dialer wait-for-carrier-time 规定花多长时间等待一个载体Dialer-group 通过对属于一个特定拨号组的接口进行配置来访问控制Dialer-list protocol 定义一个数字数据接受器（DDR）拨号表以通过协议或ACL与协议的组合来控制控制拨号Dir 显示给定设备上的文件Disable 关闭特许模式Disconnect 断开已建立的连接Enable 打开特许模式Enable password 确定一个密码以防止对路由器非授权的访问Enable password 设置本地口令控制不同特权级别的访问Enable secret 为enable password命令定义额外一层安全性 (强制安全，密码非明文显示) Encapsulation frame-relay 启动帧中继封装Encapsulation novell-ether 规定在网络段上使用的Novell独一无二的格式Encapsulation PPP 把PPP设置为由串口或ISDN接口使用的封装方法Encapsulation sap 规定在网络段上使用的以太网802.2格式Cisco的密码是sapEnd 退出配置模式Erase 删除闪存或配置缓存Erase startup-config 删除NVRAM中的内容Exec-timeout 配置EXEC命令解释器在检测到用户输入前所等待的时间Exit 退出所有配置模式或者关闭一个激活的终端会话和终止一个EXECExit 终止任何配置模式或关闭一个活动的对话和结束EXECformat 格式化设备Frame-relay local-dlci 为使用帧中继封装的串行线路启动本地管理接口（LMI）Help 获得交互式帮助系统History 查看历史记录Hostname 使用一个主机名来配置路由器，该主机名以提示符或者缺省文件名的方式使用Interface 设置接口类型并且输入接口配置模式Interface 配置接口类型和进入接口配置模式Interface serial 选择接口并且输入接口配置模式Ip access-group 控制对一个接口的访问Ip address 设定接口的网络逻辑地址Ip address 设置一个接口地址和子网掩码并开始IP处理Ip default-network 建立一条缺省路由Ip domain-lookup 允许路由器缺省使用DNSIp host 定义静态主机名到IP地址映射Ip name-server 指定至多6个进行名字-地址解析的服务器地址Ip route 建立一条静态路由Ip unnumbered 在为给一个接口分配一个明确的IP地址情况下，在串口上启动互联网协议（IP）的处理过程路由器实验：router> enable从用户模式进入特权模式router# disable or exit从特权模式退出到用户模式router# show sessions查看本机上的TELNET会话router# disconnect关闭所有的TELNET会话router# show users查看本机上的用户router# erase startup-config删除NVRAM中的配置router# reload重启路由器router# config terminal从用户模式进入特权模式router(config)# hostname rl配置用户名为rlrouter(config)# #banner welcome#配置开机话语router# show controllers serial0查看串口0的物理层信息（主要是查看DTE/DCE）router# show ip interface查看端口的IP配置信息router# show hosts查看主机表end or ctrl+z从各种配置模式退到特权模式rl(config)# no ip domain-lookup关闭动态域名解析rl(config)# ip domain-lookup打开动态域名解析rl(config)# ip name-server 202.106.0.20打开动态域名解析之后便可以指定DNS 服务rl(config)# interface serial 0进入serial 0的接口配置模式rl(config-if)# no shutdown路由器出厂默认所有端口关闭，使用此命令使它们打开rl(config-if)# encapsulation ppp封装ppprl(config-if)# clockrate 64000 如果是DCE使需要设置时钟速率，如果是DTE使不必设置rl(config-if)# bandwidth 64设置端口带宽为64Krl(config-if)# ctrl+c 或者ctrl+z快捷键退出到特权模式rl# show interface serial 0查看s0信息，如果看到serial和line protocol都显示up，说明链路两端都设置成功注意：如果出现serial down, line down 可能对方的端口没有打no shutdown或者电缆没有插好；如果出现serial up, line down 可能是DCE端没有设置clock rate, 也可能是封装格式不对rl# show cdp neighbors查看CDP邻居信息rl# show cdp entry *rl(config-if)# ip add 10.0.0.1 255.0.0.0进入相应的接口，配置相应的IP地址rl# ping 10.0.0.2使用ping命令查看邻居的连通性rl# show ip route查看路由表，可以看到以C打头的路由信息,这是直连的路由信息；可以看到R开头的路由信息，是从rip学来的路由信息；可看到以I开头的路由信息取代了以R开头的路由信息，这是因为igrp 的管理距离是100，小于rip的120rl(config-if)# router rip启动RIP路由协议rl(config-router)# network 10.0.0.0发布网段（注意network后面是接的网络号而不是IP地址）rl# show ip protocol查看配置的路由协议rl(config)# router igrp 300一定要注意在IGRP后面加自治系统号,考试的时候题目会告诉你AS NUMBER，照敲就是rl(config-router)# network 10.0.0.0rl(config)# line vty0 4进入虚拟线程配置模式，在此模式可对telnet功能进行配置rl(config-line)# loginrl(config-line)# password cisco配置telnet密码，默认的网络设备telnet的功能是关闭的，配了密码之后会自动打开rl(config)# enable password cisco配置进入enable模式的密码，区分大小写rl(config)# enable secret ciscocisco配置进入enable模式的密码，是加密的密码，show run是看不见的rl(config)# line console 0rl(config-line)# loginrl(config-line)# password cisco 配置进入用户模式的密码rl(config-line)# logging synchronous输入同步rl(config-line)# exec-timeout 0 0禁止因为一段时间没有输入而跳出rl# copy running-config startup-config 保存配置，考试的时候注意题目的要求，如果题目里要求你保存配置就一定不能少了这一项r1# copy tftp startup-configr1# copy running-config tftpr1# copy tftp flash交换机实验：switch(config)# ip address 192.168.0.177 255.255.255.0与路由器在接口上的配置IP不同，交换机是在全局配置模式配置switch(config)# ip default-gateway 192.158.0.1给交换机配置一个缺省网关，请注意，不用写掩码switch(config)# vlan2 name cisco配置一个vlan2并且指定名字叫CISCOswitch# show interfaces查看端口状态switch(config)# interface e0/10进入端口e0/10switch(config-if)# vlan-membership static 2将端口放进vlan2里面switch(config)# int f0/26进入快速以太网端口f0/26switch(config-if)# trunk on启用trunk,注意：只能在百兆以上端口启用trunk switch(config-if)# notrunk-vlan 51 52在主干上关闭VLAN51、52的传输。

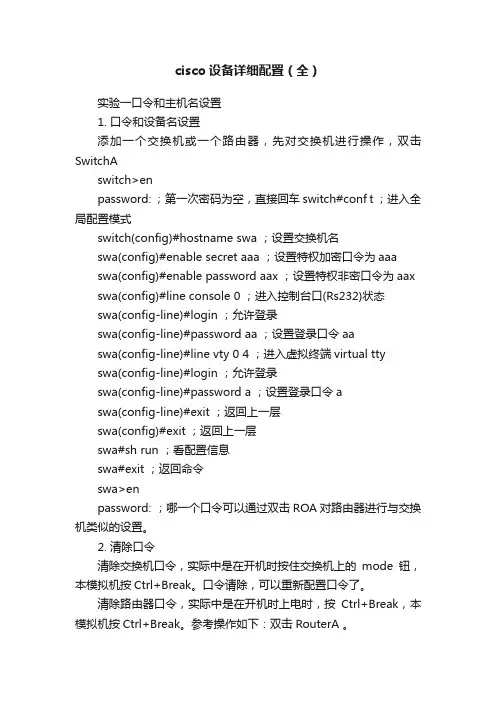

cisco设备详细配置（全）实验一口令和主机名设置1. 口令和设备名设置添加一个交换机或一个路由器，先对交换机进行操作，双击SwitchAswitch>enpassword: ；第一次密码为空，直接回车switch#conf t ；进入全局配置模式switch(config)#hostname swa ；设置交换机名swa(config)#enable secret aaa ；设置特权加密口令为aaaswa(config)#enable password aax ；设置特权非密口令为aax swa(config)#line console 0 ；进入控制台口(Rs232)状态swa(config-line)#login ；允许登录swa(config-line)#password aa ；设置登录口令aaswa(config-line)#line vty 0 4 ；进入虚拟终端virtual ttyswa(config-line)#login ；允许登录swa(config-line)#password a ；设置登录口令aswa(config-line)#exit ；返回上一层swa(config)#exit ；返回上一层swa#sh run ；看配置信息swa#exit ；返回命令swa>enpassword: ；哪一个口令可以通过双击ROA对路由器进行与交换机类似的设置。

2. 清除口令清除交换机口令，实际中是在开机时按住交换机上的mode钮，本模拟机按Ctrl+Break。

口令请除，可以重新配置口令了。

清除路由器口令，实际中是在开机时上电时，按Ctrl+Break，本模拟机按Ctrl+Break。

参考操作如下：双击RouterA 。

先配置路由的特权口令：router>enpassword: ；第一次密码为空，直接回车router#conf t ；进入全局配置模式router(config)#enable secret aaa ；设置特权加密口令为aaa router(config)#exit ；返回router#exitrouter>enpassword:aaarouter#清除路由器的口令是在假设口令丢失情况下使用的方法，具体的操作是开机进入rommon状态，打开寄存器配置开关：router#reload ；重新启动，按Ctrl+Break rommon>rommon>confreg 0x2142 ；跳过配置，26xx 36xx 45xxrommon>reset；重新引导，等效于重开机router>enpassword:router#conf trouter(config)#enable secret bbb ；设置特权加密口令为aaa router(config)#config-register 0x2102 ；正常使用配置文件router(config)#exitrouter#exitrouter>enpassword:bbbrouter#在实际工作中一般要备份路由器的配置文件，当系统有问题时将配置文件复原。

引言概述：在现代网络中，路由器是连接计算机网络的关键设备之一。

其中思科路由器是业界认可的品牌，并且广泛应用于企业和家庭网络中。

本文将详细介绍如何配置思科路由器，帮助读者了解和掌握路由器配置的基本知识和技巧。

正文内容：一、连接路由器1.检查硬件连接：确保所有线缆正确插入路由器和计算机的相应端口。

2.配置本地网络：通过计算机的网络设置，将本地IP地质和子网掩码设置为与路由器相同的网段。

二、路由器基本设置1.登录路由器：通过输入默认的IP地质（一般为192.168.1.1或192.168.0.1）在浏览器中访问路由器的登录页面，输入管理员用户名和密码。

2.修改管理员密码：为了增加路由器的安全性，第一次登录时应该修改管理员密码。

3.更新路由器固件：使用最新的路由器固件可以提供更好的性能和安全性。

4.配置时间和日期：确保路由器的时间和日期正确，这对于日志记录和网络安全非常重要。

三、WAN设置1.配置接入类型：根据网络服务提供商的要求，选择正确的接入类型，例如DHCP、静态IP等。

2.配置PPPoE连接：如果使用PPPoE方式拨号上网，需要输入提供商提供的用户名和密码进行配置。

3.配置动态DNS：如果需要使用动态DNS功能，可以在此处输入相应的信息。

四、LAN设置1.设置局域网IP地质：为路由器设置一个唯一的IP地质，在同一网段内没有重复的IP。

2.配置DHCP服务器：启用DHCP服务器功能，为连接到路由器的设备动态分配IP地质。

3.设置无线网络：为无线网络设置SSID和安全密码，并配置其他相关选项，如频段、通道等。

五、高级设置1.配置端口转发：如果需要将外部访问域名映射到内部服务器，可以在此处进行端口转发配置。

2.配置虚拟专用网络（VPN）：为用户提供远程访问网络的安全通道。

3.设置防火墙规则：根据网络需求设置适当的防火墙规则来保护网络安全。

4.配置质量服务（QoS）：可以通过设置QoS规则提高特定应用程序或设备的网络性能。

实训报告实训一路由基本配置1、实验目的：路由器基本配置及ip设置2、拓扑结构图Router0 fa0/0: 192.168.11.1Fa0/1:192.168.1.1Router1 fa0/0: 192.168.11.2Fa0/1:192.168.2.1Znn1:192.168.1.2Znn2:192.168.2.23、实验步骤Router1Router>en 用户模式进入特权模式Router#conf t 特权模式进入全局模式Enter configuration commands, one per line. End with CNTL/Z.Router(config)#host rznn1 改名字为rznn1rznn1(config)#int fa0/0 进入fa0/0端口rznn1(config-if)#ip add 192.168.11.1 255.255.255.0 设置ip地址rznn1(config-if)#no sh 激活rznn1(config)#int fa0/1rznn1(config-if)#ip add 192.168.1.1 255.255.255.0rznn1(config-if)#no shrznn1(config-if)#exitrznn1(config)#exitrznn1#copy running-config startup-config 保存Destination filename [startup-config]? startup-configrznn1#conf trznn1(config)#enable secret password 222 设置密文rznn1#show ip interface b 显示Interface IP-Address OK? Method Status Protocol FastEthernet0/0 192.168.11.1 YES manual up up FastEthernet0/1 192.168.1.1 YES manual up upVlan1 unassigned YES manual administratively down downrouter 2outer>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#host rznn2rznn2(config)#int fa0/0rznn2(config-if)#ip add 192.168.11.2 255.255.255.0rznn2(config-if)#no shrznn2(config)#int fa0/1rznn2(config-if)#ip add 192.168.2.1 255.255.255.0rznn2(config-if)#no shRznn2#copy running-config startup-config 保存Destination filename [startup-config]? startup-configrznn2(config-if)#exitrznn2(config)#exitrznn2#conf trznn2(config)#enable secret 222rznn2#show ip interface bInterface IP-Address OK? Method Status Protocol FastEthernet0/0 192.168.11.2 YES manual up up FastEthernet0/1 192.168.2.1 YES manual up upVlan1 unassigned YES manual administratively down down实训二1、远程登录、密码设置及验证为路由器开设telnet端口，PC机可以远程登陆到Rznn3(Router 1)拓扑结构图Router0:192.168.1.1Pc:192.168.1.2步骤rznn3>rznn3>enrznn3#conf tEnter configuration commands, one per line. End with CNTL/Z.rznn3(config)#no ip domain lookuprznn3(config)#line cons 0rznn3(config-line)#password znnrznn3(config-line)#loginrznn3(config-line)#no exec-trznn3(config-line)#logg syncrznn3(config-line)#exitrznn3(config)#int fa0/0rznn3(config-if)#ip add 192.168.1.1 255.255.255.0rznn3(config-if)#no shrznn3(config-if)#exitrznn3(config)#line vty 0 4 打通五个端口rznn3(config-line)#password cisco 设置密码rznn3(config-line)#login 保存rznn3(config-line)#exit4、测试：实训三命令组1、目的：八条命令（no ip domain lookup\line cons 0\password\login\no exec-t\logg sync\show version\reload\copy running-config startup-config）\show cdp neighbors)2、拓扑结构图Router0 fa0/0: 192.168.11.1Router1 fa0/0: 192.168.11.23、步骤rznn1#conf tEnter configuration commands, one per line. End with CNTL/Z.1、rznn1(config)#no ip domain lookup 取消域名查找转换2、rznn1(config)#line cons 0 打开cons 0端口3、rznn1(config-line)#password znn 设置密码为znnrznn1(config-line)#login 保存rznn1(config-line)#no exec-t 设置永不超时4、rznn1(config-line)#logg sync 产生日志5、rznn1#show version 显示思科路由系统版本信息Cisco IOS Software, 2800 Software (C2800NM-ADVIPSERVICESK9-M), Version 12.4(15)T1, RELEASE SOFTWARE (fc2)Technical Support: /techsupportCopyright (c) 1986-2007 by Cisco Systems, Inc.Compiled Wed 18-Jul-07 06:21 by pt_rel_team6、rznn1#show cdp neighbors 查看路由器连接的相邻路由器的相关信息Capability Codes: R - Router, T - Trans Bridge, B - Source Route BridgeS - Switch, H - Host, I - IGMP, r - Repeater, P - PhoneDevice ID Local Intrfce Holdtme Capability Platform Port IDrznn2 Fas 0/0 139 R C2800 Fas 0/07、rznn1#copy running-config startup-config 保存刚才指令Destination filename [startup-config]? startup-configBuilding configuration...[OK]8、rznn1#reload 重启路由器Proceed with reload? [confirm]System Bootstrap, Version 12.1(3r)T2, RELEASE SOFTWARE (fc1)Copyright (c) 2000 by cisco Systems, Inc.cisco 2811 (MPC860) processor (revision 0x200) with 60416K/5120K bytes of memorySelf decompressing the image :########################################################################## [OK] Restricted Rights Legendrznn1#show ip interface bInterface IP-Address OK? Method Status Protocol FastEthernet0/0 192.168.11.1 YES manual up up FastEthernet0/1 192.168.1.1 YES manual up upVlan1 unassigned YES manual administratively down down9、rznn1(config-if)#ip add 192.168.3.1 255.255.255.0 重置ip地址rznn1#show ip interface bInterface IP-Address OK? Method Status Protocol FastEthernet0/0 192.168.3.1 YES manual up up FastEthernet0/1 192.168.1.1 YES manual up up Vlan1 unassigned YES manual administratively down down实训四发现协议1、实训目的通过发现协议显示路由器相邻路由的端口信息2、拓扑结构Router0:192.168.11.1Router1:fa0/0 192.168.11.2Fa0/1 192.168.12.1Router2:192.168.12.23、步骤R1路由器Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#host r1r1(config)#int fa0/0r1(config-if)#ip add 192.168.11.1 255.255.255.0r1(config-if)#no sh%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to upr1(config-if)#r1(config-if)#exitr1(config)#exitr1#%SYS-5-CONFIG_I: Configured from console by consoler1#show ip interface bInterface IP-Address OK? Method Status Protocol FastEthernet0/0 192.168.11.1 YES manual up down FastEthernet0/1 unassigned YES manual administratively down downVlan1 unassigned YES manual administratively down downR2 路由器Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#host r2r2(config)#int fa0/0r2(config-if)#ip add 192.168.11.2 255.255.255.0r2(config-if)#no sh%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up r2(config-if)#exitr2(config)#exitr2#%SYS-5-CONFIG_I: Configured from console by consoler2#conf tEnter configuration commands, one per line. End with CNTL/Z.r2(config)#int fa0/0r2(config-if)#int fa0/1r2(config-if)#ip add 192.168.12.1 255.255.255.0r2(config-if)#no sh%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to upr2(config-if)#exitr2(config)#exitr2#%SYS-5-CONFIG_I: Configured from console by consoler2#show ip interface bInterface IP-Address OK? Method Status Protocol FastEthernet0/0 192.168.11.2 YES manual up upFastEthernet0/1 192.168.12.1 YES manual up down Vlan1 unassigned YES manual administratively down downR3路由器Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#host r3r3(config)#int fa0/0r3(config-if)#ip add 192.168.12.2 255.255.255.0r3(config-if)#no sh%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up r3(config-if)#exitr3(config)#exitr3#%SYS-5-CONFIG_I: Configured from console by consoler3#show ip interface bInterface IP-Address OK? Method Status Protocol FastEthernet0/0 192.168.12.2 YES manual up up FastEthernet0/1 unassigned YES manual administratively down downVlan1 unassigned YES manual administratively down downR1发现邻居r1#show cdp neighborsCapability Codes: R - Router, T - Trans Bridge, B - Source Route BridgeS - Switch, H - Host, I - IGMP, r - Repeater, P - PhoneDevice ID Local Intrfce Holdtme Capability Platform Port IDr2 Fas 0/0 165 R C2800 Fas 0/0R2发现邻居r2#show cdp neighborsCapability Codes: R - Router, T - Trans Bridge, B - Source Route BridgeS - Switch, H - Host, I - IGMP, r - Repeater, P - PhoneDevice ID Local Intrfce Holdtme Capability Platform Port IDr1 Fas 0/0 176 R C1841 Fas 0/0r3 Fas 0/1 130 R C1841 Fas 0/0R3发现邻居r3#show cdp neighborsCapability Codes: R - Router, T - Trans Bridge, B - Source Route BridgeS - Switch, H - Host, I - IGMP, r - Repeater, P - PhoneDevice ID Local Intrfce Holdtme Capability Platform Port IDr2 Fas 0/0 166 R C2800 Fas 0/14、总结show 命令（1）show ip interface b (显示端口ip信息)（2）show version （显示ios版本信息）（3）show running-config （显示刚才使用的命令配置信息）（4）show cdp neighbors （显示发现邻居直连设备信息）（5）show interface （显示所有端口详细信息）实训五静态路由1、实验目的：将不同网段的网络配通（ip route）Ip route语法：ip route 目标地址子网掩码相邻路由器接口地址Show ip route2、试验拓扑：Router0:192.168.11.1Router1:fa0/0 192.168.11.2Fa0/1 192.168.12.1Router2:192.168.12.23、实验步骤：Router1Router>enRouter#conf tRouter(config)#host r1r1(config)#int fa0/0r1(config-if)#ip add 192.168.11.1 255.255.255.0r1(config-if)#no sh%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to upr1(config-if)#exitr1(config)#exitr1#show ip interface bInterface IP-Address OK? Method Status ProtocolFastEthernet0/0 192.168.11.1 YES manual up downFastEthernet0/1 unassigned YES manual administratively down downVlan1 unassigned YES manual administratively down downr1#%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up r1#ping 192.168.12.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.12.1, timeout is 2 seconds:.....Success rate is 0 percent (0/5)r1#conf tEnter configuration commands, one per line. End with CNTL/Z.r1(config)#ip route 192.168.12.0 255.255.255.0 192.168.11.2r1(config)#exitr1#ping 192.168.12.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.12.1, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 31/31/32 msr1#ping 192.168.12.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.12.2, timeout is 2 seconds:.....Success rate is 0 percent (0/5)r1#ping 192.168.12.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.12.2, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 47/62/78 msr1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.11.0/24 is directly connected, FastEthernet0/0S 192.168.12.0/24 [1/0] via 192.168.11.2Router3Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#host r3r3(config)#int fa0/0r3(config-if)#ip add 192.168.12.2 255.255.255.0r3(config-if)#no sh%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up r3(config-if)#exitr3(config)#exitr3#%SYS-5-CONFIG_I: Configured from console by consoler3#show ip interface bInterface IP-Address OK? Method Status Protocol FastEthernet0/0 192.168.12.2 YES manual up up FastEthernet0/1 unassigned YES manual administratively down downVlan1 unassigned YES manual administratively down downr3#conf tEnter configuration commands, one per line. End with CNTL/Z.r3(config)#ip route 192.168.11.0 255.255.255.0 192.168.12.1r3(config)#exitr3#ping 192.168.11.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.11.2, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 31/31/32 msr3#ping 192.168.11.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.11.1, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 62/62/63 msr3#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setS 192.168.11.0/24 [1/0] via 192.168.12.1C 192.168.12.0/24 is directly connected, FastEthernet0/04、默认路由Route 1r1>enr1#conf tEnter configuration commands, one per line. End with CNTL/Z.r1(config)#no ip route 192.168.12.0 255.255.255.0 192.168.11.2%No matching route to deleter1(config)#exitr1#%SYS-5-CONFIG_I: Configured from console by consoler1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.11.0/24 is directly connected, FastEthernet0/0r1#conf tEnter configuration commands, one per line. End with CNTL/Z.r1(config)#ip route 0.0.0.0 0.0.0.0 192.168.11.2r1(config)#exitr1#%SYS-5-CONFIG_I: Configured from console by consoler1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is 192.168.11.2 to network 0.0.0.0C 192.168.11.0/24 is directly connected, FastEthernet0/0S* 0.0.0.0/0 [1/0] via 192.168.11.2r1#ping 192.168.12.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.12.1, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 16/28/31 msr1#ping 192.168.12.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.12.2, timeout is 2 seconds: Success rate is 100 percent (5/5), round-trip min/avg/max = 62/62/63 msRoute 3r1>enr1#conf tEnter configuration commands, one per line. End with CNTL/Z.r1(config)#no ip route 192.168.12.0 255.255.255.0 192.168.11.2%No matching route to deleter1(config)#exitr1#%SYS-5-CONFIG_I: Configured from console by consoler1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.11.0/24 is directly connected, FastEthernet0/0r1#conf tEnter configuration commands, one per line. End with CNTL/Z.r1(config)#ip route 0.0.0.0 0.0.0.0 192.168.11.2r1(config)#exitr1#%SYS-5-CONFIG_I: Configured from console by consoler1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is 192.168.11.2 to network 0.0.0.0C 192.168.11.0/24 is directly connected, FastEthernet0/0S* 0.0.0.0/0 [1/0] via 192.168.11.2r3#ping 192.168.11.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.11.1, timeout is 2 seconds: Success rate is 100 percent (5/5), round-trip min/avg/max = 62/62/63 ms实训六动态路由RIP 协议1、实验目的使用配置动态路由启动Rip协议使用到的命令（router rip/network/show ip protocols/show ip route）2、实验拓扑R1 fa0/0 192.168.11.1R2 fa0/0 192.168.11.2fa0/1 192.168.12.1R3 fa0/0 192.168.12.23、实验步骤R1Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#host r1r1(config)#int fa0/0r1(config-if)#ip add 192.168.11.1 255.255.255.0r1(config-if)#no shr1(config-if)#exitr1(config)#router ripr1(config-router)#network 192.168.11.0r1(config-router)#exitr1(config)#exitr1#%SYS-5-CONFIG_I: Configured from console by consoleR2Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#host r2r2(config)#int fa0/0r2(config-if)#ip add 192.168.11.2 255.255.255.0r2(config-if)#no shr2(config-if)#exitr2(config)#int fa0/1r2(config-if)#ip add 192.168.12.1 255.255.255.0r2(config-if)#no shr2(config-if)#exitr2(config)#router ripr2(config-router)#network 192.168.11.0r2(config-router)#network 192.168.12.0r2(config-router)#exitr2(config)#exitr2#R3Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#host r3r3(config)#int fa0/0r3(config-if)#ip add 192.168.12.2 255.255.255.0r3(config-if)#no shr3(config-if)#exitr3(config)#router ripr3(config-router)#network 192.168.12.0r3(config-router)#exitr3(config)#exitr3#%SYS-5-CONFIG_I: Configured from console by console4、实验测试R1r1#show ip protocolsRouting Protocol is "rip"Sending updates every 30 seconds, next due in 10 secondsInvalid after 180 seconds, hold down 180, flushed after 240 Outgoing update filter list for all interfaces is not setIncoming update filter list for all interfaces is not set Redistributing: ripDefault version control: send version 1, receive any version Interface Send Recv Triggered RIP Key-chain FastEthernet0/0 1 2 1Automatic network summarization is in effectMaximum path: 4Routing for Networks:192.168.11.0Passive Interface(s):Routing Information Sources:Gateway Distance Last UpdateDistance: (default is 120)r1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.11.0/24 is directly connected, FastEthernet0/0R 192.168.12.0/24 [120/1] via 192.168.11.2, 00:00:24, FastEthernet0/0 r1#ping 192.168.12.0Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.12.0, timeout is 2 seconds: Success rate is 100 percent (5/5), round-trip min/avg/max = 31/31/32 msR2r2#show ip protocolsRouting Protocol is "rip"Sending updates every 30 seconds, next due in 21 secondsInvalid after 180 seconds, hold down 180, flushed after 240Outgoing update filter list for all interfaces is not setIncoming update filter list for all interfaces is not setRedistributing: ripDefault version control: send version 1, receive any versionInterface Send Recv Triggered RIP Key-chain FastEthernet0/0 1 2 1FastEthernet0/1 1 2 1Automatic network summarization is in effectMaximum path: 4Routing for Networks:192.168.11.0192.168.12.0Passive Interface(s):Routing Information Sources:Gateway Distance Last UpdateDistance: (default is 120)r2#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.11.0/24 is directly connected, FastEthernet0/0C 192.168.12.0/24 is directly connected, FastEthernet0/1R3r3#show ip protocolsRouting Protocol is "rip"Sending updates every 30 seconds, next due in 15 secondsInvalid after 180 seconds, hold down 180, flushed after 240Outgoing update filter list for all interfaces is not setIncoming update filter list for all interfaces is not setRedistributing: ripDefault version control: send version 1, receive any versionInterface Send Recv Triggered RIP Key-chain FastEthernet0/0 1 2 1Automatic network summarization is in effectMaximum path: 4Routing for Networks:192.168.12.0Passive Interface(s):Routing Information Sources:Gateway Distance Last UpdateDistance: (default is 120)r3#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setR 192.168.11.0/24 [120/1] via 192.168.12.1, 00:00:04, FastEthernet0/0 C 192.168.12.0/24 is directly connected, FastEthernet0/0r3#ping 192.168.11.0Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.11.0, timeout is 2 seconds: Success rate is 100 percent (5/5), round-trip min/avg/max = 31/31/32 ms实训七负载平衡试训目的实现负载平衡实训拓扑R1 fa0/0 192.168.11.1R2 eth0/0/0 192.168.11.2Fa0/0 192.168.12.1Fa0/0 192.168.13.1R3 fa0/0 192.168.12.2Fa0/1 192.168.14.1R4 fa0/0 192.168.13.2Fa0/1 192.168.15.1R5 fa0/0 192.168.14.2Fa0/1 192.168.15.2实训步骤（R1 ）r1>enR1#conf tR1(config)#ip route 0.0.0.0 0.0.0.0 192.168.11.2R1(config)#exitr1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is 192.168.11.2 to network 0.0.0.0C 192.168.11.0/24 is directly connected, FastEthernet0/0S* 0.0.0.0/0 [1/0] via 192.168.11.2(R2)r2>enr2(config)#ip route 0.0.0.0 0.0.0.0 192.168.12.2r2(config)#ip route 0.0.0.0 0.0.0.0 192.168.13.2r2(config)#exitr2#%SYS-5-CONFIG_I: Configured from console by consoles% Ambiguous command: "s"r2#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is 192.168.12.2 to network 0.0.0.0C 192.168.11.0/24 is directly connected, Ethernet0/0/0C 192.168.12.0/24 is directly connected, FastEthernet0/0C 192.168.13.0/24 is directly connected, FastEthernet0/1S* 0.0.0.0/0 [1/0] via 192.168.12.2[1/0] via 192.168.13.2(R3)r3>enr3#conf tEnter configuration commands, one per line. End with CNTL/Z.r3(config)#ip route 0.0.0.0 0.0.0.0 192.168.12.1r3(config)#exitr3#%SYS-5-CONFIG_I: Configured from console by consoler3#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is 192.168.12.1 to network 0.0.0.0C 192.168.12.0/24 is directly connected, FastEthernet0/0C 192.168.14.0/24 is directly connected, FastEthernet0/1S* 0.0.0.0/0 [1/0] via 192.168.12.1(R4)r4>enr4#conf tEnter configuration commands, one per line. End with CNTL/Z.r4(config)#ip route 0.0.0.0 0.0.0.0 192.168.13.1r4(config)#exitr4#%SYS-5-CONFIG_I: Configured from console by consoler4#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is 192.168.13.1 to network 0.0.0.0C 192.168.13.0/24 is directly connected, FastEthernet0/0C 192.168.15.0/24 is directly connected, FastEthernet0/1S* 0.0.0.0/0 [1/0] via 192.168.13.1(R5)r5>enr5#conf tEnter configuration commands, one per line. End with CNTL/Z.r5(config)#ip route 0.0.0.0 0.0.0.0 192.168.14.1r5(config)#ip route 0.0.0.0 0.0.0.0 192.168.15.1r5(config)#exitr5#%SYS-5-CONFIG_I: Configured from console by consoler5#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is 192.168.14.1 to network 0.0.0.0C 192.168.14.0/24 is directly connected, FastEthernet0/0C 192.168.15.0/24 is directly connected, FastEthernet0/1S* 0.0.0.0/0 [1/0] via 192.168.14.1[1/0] via 192.168.15.1实训测试（R1）r1#ping 192.168.14.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.14.1, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 62/84/94 ms （R5）r5#ping 192.168.11.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.11.1, timeout is 2 seconds: Success rate is 100 percent (5/5), round-trip min/avg/max = 79/91/94 ms实训八DHCP 协议配置实训目的全网配通实训拓扑Fa0/0 192.168.11.1Fa0/1 192.168.12.1实训步骤Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#host r1r1(config)#int fa0/0r1(config-if)#ip add 192.168.11.1 255.255.255.0r1(config-if)#no shr1(config-if)#exitr1(config)#int fa0/1r1(config-if)#ip add 192.168.12.1 255.255.255.0r1(config-if)#no shr1(config-if)#exitr1(config)#ip dhcp pool znn //配置一个根地址池znnr1(dhcp-config)#network 192.168.11.0 255.255.255.0 //为所有客户机动态分配的地址段r1(dhcp-config)#default-router 192.168.11.1 //为客户机配置默认的网关r1(dhcp-config)#dns-server 192.168.11.1 //为客户机配置DNS服务器r1(dhcp-config)#exitr1(config)#ip dhcp pool znn1r1(dhcp-config)#network 192.168.12.0 255.255.255.0r1(dhcp-config)#default-router 192.168.12.1r1(dhcp-config)#dns-server 192.168.12.1r1(dhcp-config)#exit。

cisco配置实验报告Cisco配置实验报告1. 实验目的本次实验旨在通过配置Cisco网络设备，实现局域网内主机之间的互联及互访。

通过此实验，我们将深入了解Cisco设备的配置和管理，提高网络管理技能。

2. 实验环境本次实验使用的设备为Cisco Catalyst 2960交换机和Cisco 2811路由器。

交换机用于构建局域网，路由器用于实现不同局域网之间的互联。

3. 实验步骤3.1 网络拓扑规划根据实验要求，我们设计了以下网络拓扑结构：一个核心交换机连接多个分支交换机，每个分支交换机连接多台主机。

核心交换机通过路由器与其他局域网相连。

3.2 配置交换机首先，我们登录到核心交换机的管理界面。

使用默认用户名和密码登录后，我们进入交换机的命令行界面。

3.2.1 VLAN配置为了实现不同局域网之间的隔离，我们需要配置不同的VLAN。

通过以下命令，我们创建了两个VLAN，分别为VLAN 10和VLAN 20：```vlan 10name VLAN10vlan 20name VLAN20```3.2.2 端口配置接下来，我们需要将交换机的端口划分到不同的VLAN中。

通过以下命令，我们将端口1-10划分到VLAN 10，端口11-20划分到VLAN 20：```interface range fastEthernet 0/1-10switchport mode accessswitchport access vlan 10interface range fastEthernet 0/11-20switchport mode accessswitchport access vlan 20```3.3 配置路由器在路由器上，我们需要配置静态路由，将不同局域网之间的流量进行转发。

3.3.1 接口配置首先，我们配置路由器的接口。

通过以下命令，我们将路由器的Fa0/0接口配置为与核心交换机相连的接口：```interface fastEthernet 0/0ip address 192.168.1.1 255.255.255.0```3.3.2 静态路由配置接着，我们配置静态路由，实现不同局域网之间的互通。

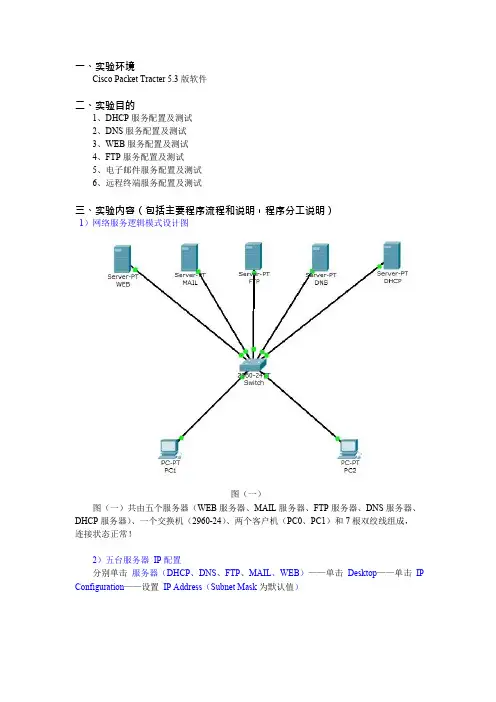

一、实验环境Cisco Packet Tracter 5.3 版软件二、实验目的1、DHCP 服务配置及测试2、DNS 服务配置及测试3、WEB 服务配置及测试4、FTP 服务配置及测试5、电子邮件服务配置及测试6、远程终端服务配置及测试三、实验内容（包括主要程序流程和说明，程序分工说明）1）网络服务逻辑模式设计图图（一）图（一）共由五个服务器（WEB 服务器、MAIL 服务器、FTP 服务器、DNS 服务器、DHCP 服务器）、一个交换机（2960-24）、两个客户机（PC0、PC1）和7 根双绞线组成，连接状态正常！2）五台服务器IP 配置分别单击服务器（DHCP、DNS、FTP、MAIL、WEB）——单击Desktop——单击IP Configuration——设置IP Address（Subnet Mask 为默认值）Desktophttp:IP Addres s192.16BSubnet Mask255.0Default GatewayDNSDesktophttp:IP Addres s192 16B.1Subnet Mask255.Z55Default GatewayDesktophttp:IP Addres s 192 16B.1Subnet Mask255.Z55Default GatewayDesktophttp:IP Address Subnet Mask 192 16B.1255.Z55.0Default G atevv ay3）DHCP 服务器配置配置DHCP 服务器，关闭在此服务器上的DNS、FTP、MAIL、WEB 服务（Service），其他服务不变，操作过程如下：先单击Config，在单击左侧DHCP，如图：图（二）—————————————————————————————————————Service（服务状态）：On（开）DNS 服务器地址：192.168.1.2 （设置要访问的DNS 服务器地址）Start IP Address（开始IP 地址）：192.168.1.6 （设置本192.168.1.0 网段客户端自动申请到的IP 地址尾数从6 开始）Subnet Mask（默认子网网关）:Maximum number of Users（子网最大客户端量）：50TFTP Server（）：0.0.0.0 （默认值）—————————————————————————————————————设置好后，单击Save（保存）。

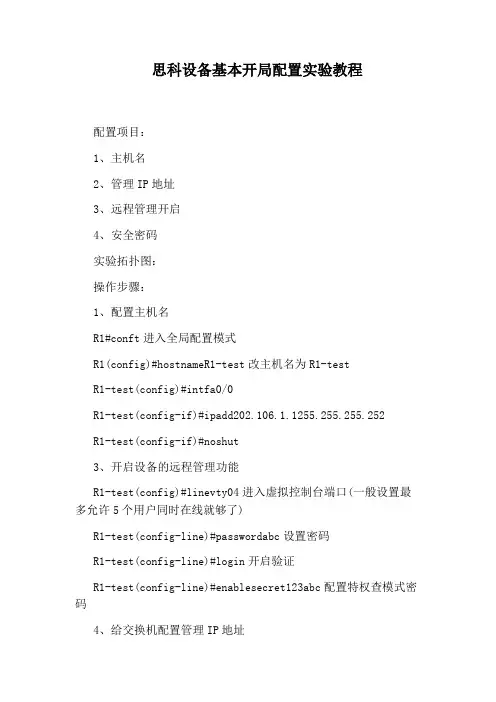

思科设备基本开局配置实验教程配置项目：1、主机名2、管理IP地址3、远程管理开启4、安全密码实验拓扑图：操作步骤：1、配置主机名R1#conft进入全局配置模式R1(config)#hostnameR1-test改主机名为R1-testR1-test(config)#intfa0/0R1-test(config-if)#ipadd202.106.1.1255.255.255.252R1-test(config-if)#noshut3、开启设备的远程管理功能R1-test(config)#linevty04进入虚拟控制台端口(一般设置最多允许5个用户同时在线就够了)R1-test(config-line)#passwordabc设置密码R1-test(config-line)#login开启验证R1-test(config-line)#enablesecret123abc配置特权查模式密码4、给交换机配置管理IP地址SW1(config)#intvlan1交换机配IP是要进vlan1配SW1(config-if)#ipadd202.106.1.2255.255.255.252SW1(config-if)#noshutSW1(config)#noiprouting关闭路由功能SW1(config)#ipdefault-gateway202.106.1.1给交换机指网关，使之连接外网5、开启交换机远程管理SW1(config)#linevty04SW1(config-line)#loginlocal使用本地用户名和密码进行验证，不使用接口密码验证SW1(config-line)#usernametestprivilege15passwordabc加一个用户为test,密码abc,权限设为15级(注：使用这种方法验证不需要设置特权模式密码)6、分别在SW1和R1上做远程管理测试SW1telnetR1:R1telnetsw1：7、配置控制台密码SW1(config)#lineconsole0SW1(config-line)#passwordabcSW1(config-line)#loginSW1(config-line)#enablesecret123abc看了“思科设备基本开局配置实验教程”还想看：。

计算机⽹络实验+思科路由器配置+常⽤Internet配置学院专业班学号姓名教师评定___________ 课程名称计算机⽹络实验题⽬思科模拟路由器的配置和常⽤Internet应⽤⼀、思科模拟路由器的配置（⼀）实验要求与⽬的按给定的模拟路由器程序及思科IOS⽂件，进⾏路由器配置。

了解⽹络层基本原理和应⽤（⼆）实验内容与步骤1.四个路由和PC之间的拓扑图，如下：2.在计算机上安装好DynamipsGUI.exe后,双击打开。

现在我们假设路由器R1，R2，R3都使⽤3640,⽽R4使⽤7200.那么我们选择路由器个数为4，并选择桥接到PC，并勾选备类型中的3640 和7200。

3.在设备配置区域⾥下拉选择7200,然后浏览选择IOS⽂件，点击c7200-pk9u2-mz[1].124-17.bin，指定好IOS路径以后.我们点击计算idle-pc,确定IOS⽂件存在.之后在弹出窗⼝中按任意键继续。

4.之后看到的就是设备的启动了(如同真实设备⼀样).然后在设备的⽤户模式下(Router>)下先按组合键ctrl+] 接着在单独按i键，按完以后就是等待了。

5.等待⼀会⼉,出现下图，这就是我们所需要的idle-pc值，找到⼀个count最⼤值.然后记下前⾯的⼀串16进制数.例如上⾯这图.count=72记下其对应的值0x603e27d0，然后在回到dynamipsGUI界⾯。

将其填⼊。

6. 接下来是NPE类型这⾥dynamipsGUI已经有默认值了。

我们不需要在去设置它.⽽在虚拟内存这⾥dynamipsGUI作者也给出了各个类型模拟器的默认值。

⼤家可以根据IOS的⼤⼩去更改。

也要根据⾃⼰的物理内存⽽定。

⽽后⾯的参数128 --disk0 4 ，128的意思是拿128MB的物理内存来作为虚拟设备的RAM, --disk0 4是dynamips的参数在说明⽂件中的解释为：--disk0 : Set PCMCIA A TA disk0: size.这是节省内存的参数。

干货！思科网络设备配置命令大全础配置1思科设备管理基础命令enable 从用户模式进入特权模式configure terminal 进入配置模式interface g0/0进入千兆以太网接口g0/0ip address 172.16.0.1 255.255.0.0配置接口的 ip 地址no shutdown 开启接口line vty 0 4进入虚拟终端 vty 0 - vty 4password CISCO配置认证密码login 用户要进入路由器，需要先进行登录exit 退回到上一级模式enable password CISCO配置进入特权模式的密码，密码不加密end 直接回到特权模式show int g0/0 显示 g0/0 接口的信息hostname Terminal-Server 配置路由器的主机名enable secret ccielab 配置进入特权模式的密码，密码加密no ip domain-lookup 路由器不使用 DNS 服务器解析主机的 IP地址logging synchronous 路由器上的提示信息进行同步，防止信息干扰我们输入命令no ip routing 关闭路由器的路由功能ip default-gateway 10.1.14.254 配置路由器访问其他网段时所需的网关show line 显示各线路的状态line 33 48 进入 33-48 线路模式transport input all 允许所有协议进入线路int loopback0 进入 loopback0 接口ip host R1 2033 1.1.1.1 为 1.1.1.1 主机起一个主机名alias exec cr1 clear line 33 为命令起一个别名privilege exec level 0 clear line把命令 clear line 的等级改为 0,在用户模式下也可以执行它banner motd 设置用户登录路由器时的提示信show ip int brief 查看接口状态2VLAN相关命令vlan X 创建VLAN Xname SPOTO 将VLAN X命名为SPOTOexit 退出当前模式interface e0/0 进入以太网接口e0/0switchport mode access 将二层接口设置为接入模式switchport access vlan X 将接口划入vlan Xinterface e0/1switchport trunk encapsulation dot1q trunk链路封装协议为 802.1qswitchport mode trunk 将二层接口配置模式为 trunkswitchport trunk allow vlan X trunk接口单独放行某个 vlan。
