金橙子打标软件说明书金橙子打标软件说明书篇一:金橙子培训教材培训教材东莞三工目录第一章激光加工的原理。
3 第二章激光打标机的组成。
.. 5一、激光器 . 61、激光工作物质。
.. 62、泵浦源。
.. 63、聚光腔。
.. 74、谐振腔。
.. 75、Q开关 7二、振镜(Scanhead) 。
.. 9三、机架。
10四、冷却系统 . 10 第三章硬件部分连接教程。
11 第四章3glaser 打标软件介绍。
. 23 主界面简介。
.. 23 软件使用教程 . 24 第一课基础绘图。
..25 绘制单一图形。
25 标刻矢量图形。
26 绘制标刻文字。
27 简单填充图形。
28 图形形状及位置调整。
29 第二课软件及驱动的安装过程。
.. 30 第三课系统校正与调整。
.. 33 配置参数的菜单。
.. 33 比例与方向校正。
..34 平面校正。
.. 36 系统参数调整。
40 属性参数的调整。
.. 41 第四课特殊打标。
.. 43 跳号打标。
.. 43 曲线文本打。
46 条形码打标 . 47 第五课位图打标。
.. 49 第六课柱面标刻。
.. 50 第七课软标件中快捷键的使用。
53第一章激光加工的原理一、简介激光打标是利用激光的高能量作用于工件表面，使工件表面达到瞬间气化，并按预定的轨迹，刻写出具有一定深度的文字、图案。
根据对工件进行激光加工的不同效果，激光打标可以分为三类:二、激光加工适用范围激光的应用很广泛，而且正在迅速的进入各个行业，成为人们日常生活中的一部分。
激光应用可分为医疗激光(光子嫩肤仪)、工业激光、激光检测等等。
工业激光可分为激光打标、激光雕刻切割、激光焊接三大类。
激光打标机可雕刻金属及多种非金属材料。
应用于电子元器件、集成电路(IC)、电工电器、手机通讯、五金制品、工具配件、精密器械、眼镜钟表、首饰饰品、汽车配件、塑胶按键、建材、PVC管材、医疗器械等行业。
适用材料包括:普通金属及合金(铁、铜、铝、镁、锌等所有金属)，稀有金属及合金(金、银、钛)，金属氧化物(各种金属氧化物均可)，特殊表面处理(磷化、铝阳极化、电镀表面)，ABS料(电器用品外壳，日用品)，油墨(透光按键、印刷制品)，环氧树脂(电子元件的封装、绝缘层)。

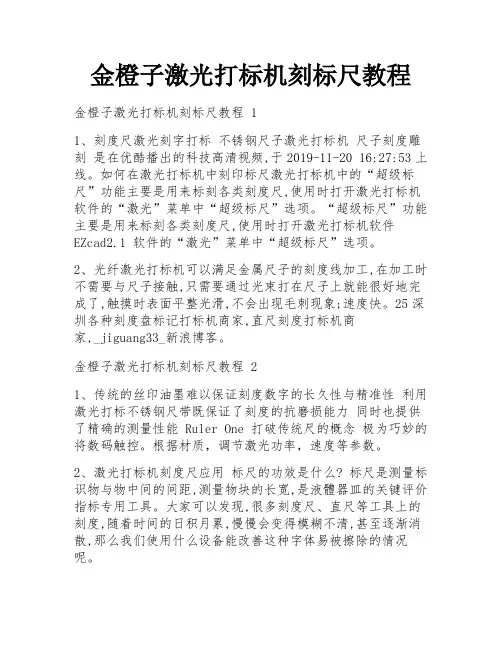

金橙子激光打标机刻标尺教程金橙子激光打标机刻标尺教程 11、刻度尺激光刻字打标不锈钢尺子激光打标机尺子刻度雕刻是在优酷播出的科技高清视频,于2019-11-20 16:27:53上线。
如何在激光打标机中刻印标尺激光打标机中的“超级标尺”功能主要是用来标刻各类刻度尺,使用时打开激光打标机软件的“激光”菜单中“超级标尺”选项。
“超级标尺”功能主要是用来标刻各类刻度尺,使用时打开激光打标机软件EZcad2.1 软件的“激光”菜单中“超级标尺”选项。
2、光纤激光打标机可以满足金属尺子的刻度线加工,在加工时不需要与尺子接触,只需要通过光束打在尺子上就能很好地完成了,触摸时表面平整光滑,不会出现毛刺现象;速度快。
25深圳各种刻度盘标记打标机商家,直尺刻度打标机商家,_jiguang33_新浪博客。
金橙子激光打标机刻标尺教程 21、传统的丝印油墨难以保证刻度数字的长久性与精准性利用激光打标不锈钢尺带既保证了刻度的抗磨损能力同时也提供了精确的测量性能 Ruler One 打破传统尺的概念极为巧妙的将数码触控。
根据材质，调节激光功率，速度等参数。
2、激光打标机刻度尺应用标尺的功效是什么? 标尺是测量标识物与物中间的间距,测量物块的长宽,是液體器皿的关键评价指标专用工具。
大家可以发现,很多刻度尺、直尺等工具上的刻度,随着时间的日积月累,慢慢会变得模糊不清,甚至逐渐消散,那么我们使用什么设备能改善这种字体易被擦除的情况呢。
3、百度爱采购为您找到101家最新的激光打标机如何打印刻度产品的详细参数、实时报价、行情走势、优质商品批发/供应信息,您还可以免费查询、发布询价信息等。
首先看你用的是什么达标软件，金橙子的EZCAD是打开软件以后，在上面激光，选择《超级标尺》，然后按你需要的标尺长度和刻度值调整。
金橙子激光打标机刻标尺教程 31、辽宁法兰盘刻度盘激光打标雕刻刻度圆盘直尺激光打标机本溪包邮山东鸿光电子科技鸿光山东济宁成立时间 2011-12-30 注册资本 2000万元法人代表。

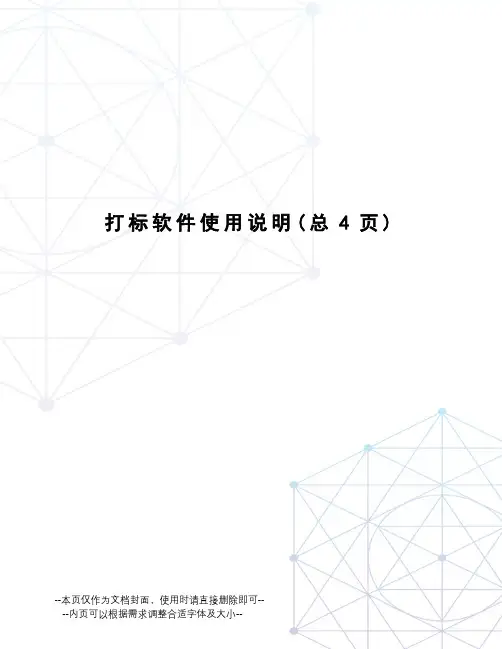

打标软件使用说明(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--打标软件使用说明一.软件页面基本介绍：二.系统命令快捷键介绍。
1.新建，新建文件2.打开，打开已保存打标文件3.保存，保存当前文件及打标参数4.剪切，复制，粘贴，常规操作键5.撤销，可退回操作前面一步或几步，尽量不要误操作太多，否则返回不了6.重新执行，前进一步或几步，退回过多点击可恢复7.组合，多个图型合并成一个图，如果里面有字，打散后是曲线，不能改字8.分离组合，把一个整体打散成多个曲线9.群组，把两个或多个图形组成一个整体，但内部仍然是多个互不干涉的个体，如果里面有字，打散当页面显示图形过小，可框选图形或击对象框中的对象，点击全部观察放大图形，尺寸位置不变，滚动鼠标调整显示大小即可剪切新建复制粘贴撤销重新保存打开分离组合重新执行群组填充页面解散群组系统参数窗口缩放平移放大缩小全部观察选取观察工作区域观察组合后可更改字10.解散群组，把一个整体图形打散成多个图形，可改字三.命令工具框1.居中，选取图形，点击按键，图形会自动默认坐标X为0，Y 为02.按笔号选取对象，点击选取笔号，会自动选取该笔号所有图形四.对象显示框，显示当前所有图档；坐标，显示所选图形位置，可填写数字改变位置；尺寸，显示所选图形大小，X为左右宽度，Y为上下高度，右侧锁打开，可单独更改宽度或高度；锁锁上，不管更改那个尺寸，另一个都会按之前的尺寸比例放大或缩小，就是改高度，宽度也变，改宽度，高度也变。
字体修改，第一行更改字体类型，第二行更改字体内容修改，可在字体下方框更改文字内容，更改后，点击应用更改字体类型更改字体按笔号选择对象对象显示框左右镜像上下镜像坐标尺寸字体修改内容修改居中五.打标参数，更改参数，调试打标效果；标刻操作栏，对于多个文档一起保存，在选择加工栏打钩，选择哪个打哪个，如果没打勾，页面所有图形全部打字参数页，点击修改字体下方蓝色F键，进入字体修改页，更改字符大小，字符间距，行距FI键为文本键编辑页编辑中隐藏命令键；修改中隐藏命令键打标参数修改页编辑页标刻操作栏字体参数页编辑页编辑页绘图工具添加文字修改页中对齐命令，多个图形对齐时，先选取要移动的图形，再按下shift键，同时选取基准图形，点击对齐即可，注意移动的图形要先选取，不动的最后选取修改页中变换命令，可对图形移动，旋转等操作鼠标右键隐藏命令键，。

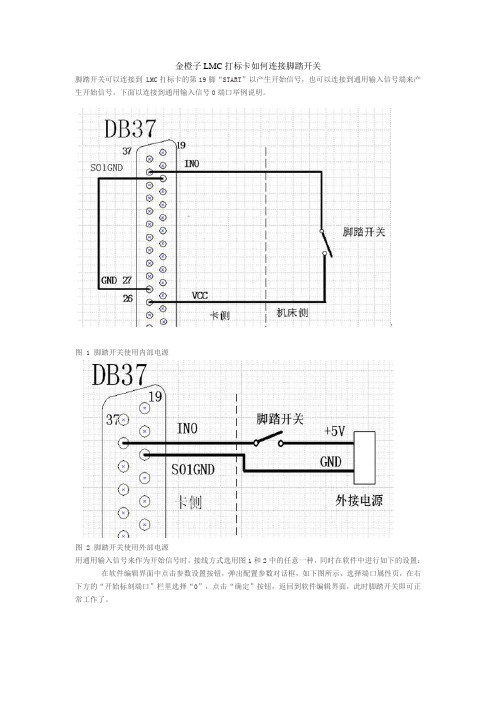

金橙子LMC打标卡如何连接脚踏开关
脚踏开关可以连接到 LMC打标卡的第19脚“START”以产生开始信号，也可以连接到通用输入信号端来产生开始信号。
下面以连接到通用输入信号0端口举例说明。
图 1 脚踏开关使用内部电源
图 2 脚踏开关使用外部电源
用通用输入信号来作为开始信号时，接线方式选用图1和2中的任意一种，同时在软件中进行如下的设置：在软件编辑界面中点击参数设置按钮，弹出配置参数对话框，如下图所示，选择端口属性页，在右下方的“开始标刻端口”栏里选择“0”，点击“确定”按钮，返回到软件编辑界面，此时脚踏开关即可正常工作了。
图3 软件设置。

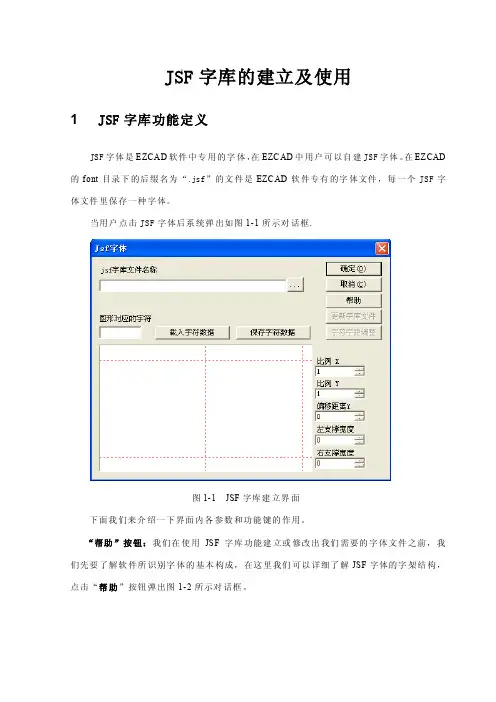

JSF字库的建立及使用1 JSF字库功能定义JSF字体是EZCAD软件中专用的字体，在EZCAD中用户可以自建JSF字体。
在EZCAD 的font目录下的后缀名为“.jsf”的文件是EZCAD软件专有的字体文件，每一个JSF字体文件里保存一种字体。
当用户点击JSF字体后系统弹出如图1-1所示对话框.图1-1 JSF字库建立界面下面我们来介绍一下界面内各参数和功能键的作用。
“帮助”按钮：我们在使用JSF字库功能建立或修改出我们需要的字体文件之前，我们先要了解软件所识别字体的基本构成，在这里我们可以详细了解JSF字体的字架结构，点击“帮助”按钮弹出图1-2所示对话框。
图1-2 帮助界面通过图1-2我们可以看到，除了代表字符的图形的宽度和高度外，软件识别字体时还包括字体的上高、下高、左支撑宽度、右支撑宽度等等，也就是说如果我们所设计的能代表字符Q的图形是图1-2中灰色方框所划定的范围的话，那么实际上软件在识别Q的图形是图1-2中蓝色虚线所划定的范围。
其中我们所设计的图形的宽度和高度以及左支撑宽度、右支撑宽度、上高、下高都可以通过软件来进行更改。
jsf字库文件名称：指需要建立或修改的字库文件的名称。
图形对应的字符：指与当前预览框里图形相对应的字符。
载入字符数据：指从字库里提取对应字符的图形。
注意：这里所说到的字库和字符都是已经存在的。
保存字符数据：指把当前预览框里的图形替换字库里对应字符的数据，如果是新建字符则是把当前预览框里的图形保存到字库里对应字符的数据里。
比例X: 预览框里图形的X方向伸缩比例，改变此参数可以改变我们所设计的能代表字符的图形的宽度，默认植为1，增大，图形变宽；减小，图形变窄。
比例Y: 预览框里图形的Y方向伸缩比例，改变此参数可以改变我们所设计的能代表字符的图形的高度，默认植为1，增大，图形变高；减小，图形变矮。
偏移距离Y: 预览框里图形的Y方向偏移距离，默认植为0，增大，图形向上移动；减小，图形向下移动。

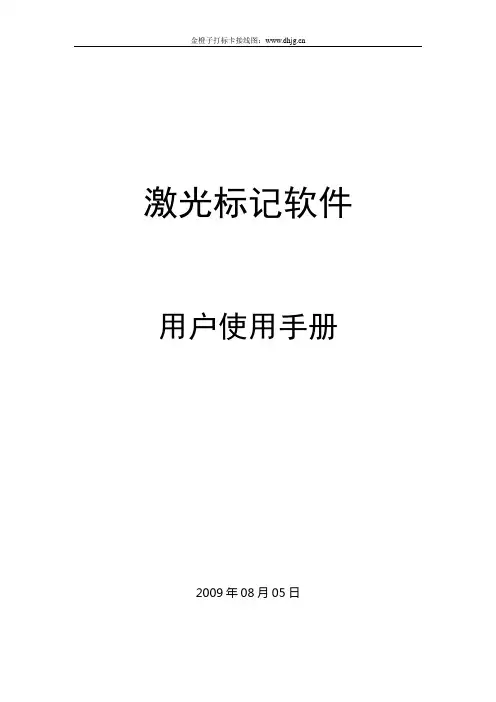

激光标记软件用户使用手册2009年08月05日由于软件升级所造成的实际操作方式、功能设置等，如有与本手册不符之处，以软件为准。
目录第一章概述 (6)1.1ANTE软件简介 (6)1.1.1 软件的安装和注册 (6)1.1.2 软件功能 (7)1.1.3 界面说明 (7)1.2本手册说明 (8)1.2.1 内容安排 (8)1.2.2 声明 (8)第二章文件菜单 (10)2.1新建（N） (10)2.2打开（O） (11)2.3保存（S），另存为（A） (12)2.4导入 (13)2.5导出 (14)2.6系统设置 (14)2.6.1 语言设置 (14)2.6.2 打标设置 (14)2.6.3 打标模式 (15)2.6.4 工作台控制 (16)2.6.5 端口 (17)2.6.7 振镜焊接 (19)2.7最近文件 (20)2.8退出 (20)第三章编辑 (21)3.1撤消（U），重做（R） (21)3.2剪切（T），复制（C），粘贴（P） (22)3.3删除 (23)3.4选择所有 (23)3.5移到最前，移到最后，向前移动，向后移动，居中 (23)3.6放缩 (23)3.7对象属性 (24)3.7.1 文字属性 (24)3.7.2 多边形属性 (29)3.8打标参数 (29)3.9多对象的排列 (32)3.10其他按钮 (33)第四章视图 (33)4.1背景色 (34)4.2网格线，网格色 (35)第五章绘图 (35)5.2矩形，圆角矩形 (36)5.3圆，椭圆 (37)5.4多边形，正多边形 (37)5.5文字 (38)5.6条形码 (41)第六章插入 (43)6.1PLT文件 (43)6.2DXF文件 (45)6.3AI文件 (45)6.4位图文件 (46)6.5插入阵列 (48)6.6拆分阵列 (49)6.7合并对象，拆分对象 (50)第七章运行 (51)第八章选项 (52)第九章帮助 (54)第十章设备参数 (55)10.1系统设置 (56)10.1.1 硬件设置 (57)10.1.2 默认参数 (57)10.2误差参数 (59)10.3测试硬件 (61)第十一章激光控制卡输出端口 (64)第一章概述1.1 软件简介1.1.1 软件的安装和注册激光标记软件，功能强大，简易的菜单操作方式，可打印各种中英文字体、矢量图形PLT、DXF文件、点阵图形BMP文件、序列号码（自动顺序编流水号）、条形码和二维码。

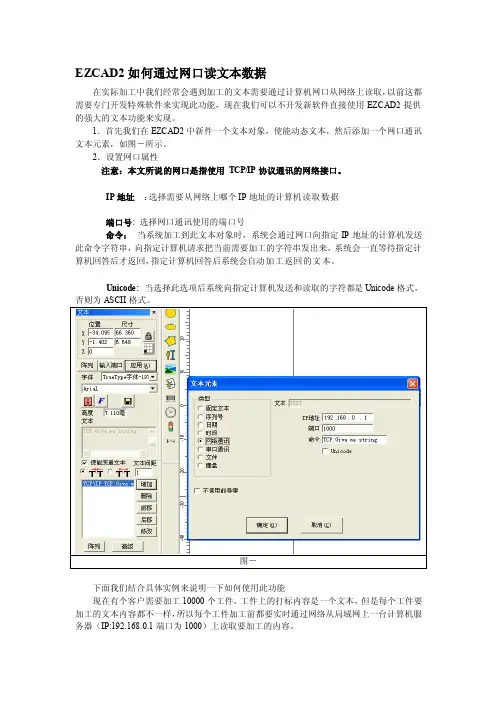

EZCAD2如何通过网口读文本数据在实际加工中我们经常会遇到加工的文本需要通过计算机网口从网络上读取，以前这都需要专门开发特殊软件来实现此功能，现在我们可以不开发新软件直接使用EZCAD2提供的强大的文本功能来实现。
1．首先我们在EZCAD2中新件一个文本对象，使能动态文本，然后添加一个网口通讯文本元素，如图－所示。
2．设置网口属性注意：本文所说的网口是指使用TCP/IP协议通讯的网络接口。
IP地址：选择需要从网络上哪个IP地址的计算机读取数据端口号: 选择网口通讯使用的端口号命令：当系统加工到此文本对象时，系统会通过网口向指定IP地址的计算机发送此命令字符串，向指定计算机请求把当前需要加工的字符串发出来，系统会一直等待指定计算机回答后才返回，指定计算机回答后系统会自动加工返回的文本。
Unicode: 当选择此选项后系统向指定计算机发送和读取的字符都是Unicode格式，否则为ASCII格式。
下面我们结合具体实例来说明一下如何使用此功能现在有个客户需要加工10000个工件，工件上的打标内容是一个文本，但是每个工件要加工的文本内容都不一样，所以每个工件加工前都要实时通过网络从局域网上一台计算机服务器（IP:192.168.0.1端口为1000）上读取要加工的内容。
1．打开ezcad2生成一个文本对象，调整文本大小和位置，以及加工参数。
2．选择生成的文本对象，选择使能变量文本，然后点击增加按钮，系统会弹出图一对话框，选择网口通讯一项，设置网口参数，IP地址参数填入服务器计算机的IP，这里为192.168.0.1；端口参数设置为用于通讯的端口号，这里为1000，，注意网口参数必须和服务器计算机上设置的网口参数一样，否则会导致无法通讯。
3．设置命令为TCP:Give me string。
（注意这个命令可以为任意服务器定义的命令）4．关闭对话框后点击应用按钮。
5．按F2开始加工, 计算机会立即通过串口发送命令TCP:Give me string到服务器，并等待服务器返回。

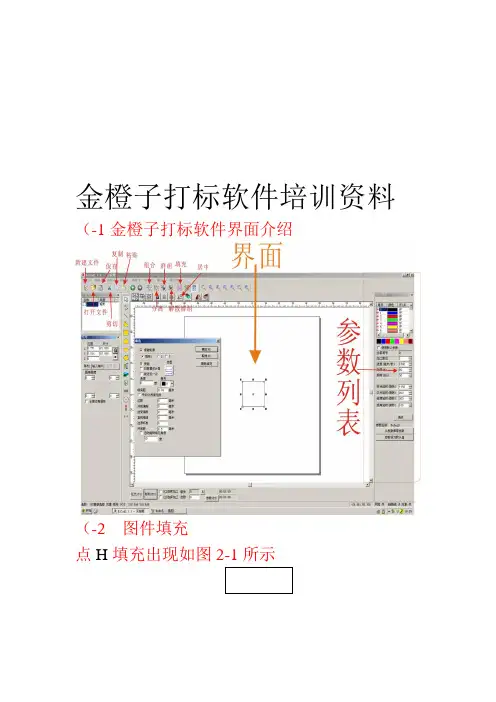

金橙子打标软件培训资料（-1金橙子打标软件界面介绍
（-2 图件填充
点H填充出现如图2-1所示
填充小线间距越密，填充大线间距越大（-3参数设置如图3-1所示
按照颜色修改参数：速度大即打标速度快，速度小即打标速度慢光纤机：功率范围0%-100%；频率最大80(KHZ)
半导体：功率（电流）大概都是在5-15之间，频率2-20（KHZ）开光、关光、结束、拐角延时：一般情况下没改变，如需改变的话自动调整即可
（半导体、光纤机都是一样）
（-4修改工具的使用4-1所示
常用的修改工具有：变换（位置、旋转、缩放、大小、倾斜）、对齐；位置里面Y轴是上（+）下（-）移动、X轴是左（-）右（+）移动；缩放是把镭雕图案缩小或者放大10倍或者是100倍（成比例放大【小】）；大小（尺寸）是放大或者是缩小镭雕图案（成比例放大（小）、不成比例缩小（大）
旋转如图（4-3）所示
4-2 修改：对齐
对齐：左对齐、右对齐、垂直中线对齐、顶（上）对齐、底（下）边对齐、水平中线对齐、还有中心点对齐
图4-3
逆时针旋转为正数，顺时钟旋转为负数；。
金橙子打标软件说明书金橙子打标软件说明书篇一:金橙子培训教材培训教材东莞三工目录第一章激光加工的原理。
3 第二章激光打标机的组成。
.. 5一、激光器 . 61、激光工作物质。
.. 62、泵浦源。
.. 63、聚光腔。
.. 74、谐振腔。
.. 75、Q开关 7二、振镜(Scanhead) 。
.. 9三、机架。
10四、冷却系统 . 10 第三章硬件部分连接教程。
11 第四章3glaser 打标软件介绍。
. 23 主界面简介。
.. 23 软件使用教程 . 24 第一课基础绘图。
..25 绘制单一图形。
25 标刻矢量图形。
26 绘制标刻文字。
27 简单填充图形。
28 图形形状及位置调整。
29 第二课软件及驱动的安装过程。
.. 30 第三课系统校正与调整。
.. 33 配置参数的菜单。
.. 33 比例与方向校正。
..34 平面校正。
.. 36 系统参数调整。
40 属性参数的调整。
.. 41 第四课特殊打标。
.. 43 跳号打标。
.. 43 曲线文本打。
46 条形码打标 . 47 第五课位图打标。
.. 49 第六课柱面标刻。
.. 50 第七课软标件中快捷键的使用。
53第一章激光加工的原理一、简介激光打标是利用激光的高能量作用于工件表面，使工件表面达到瞬间气化，并按预定的轨迹，刻写出具有一定深度的文字、图案。
根据对工件进行激光加工的不同效果，激光打标可以分为三类:二、激光加工适用范围激光的应用很广泛，而且正在迅速的进入各个行业，成为人们日常生活中的一部分。
激光应用可分为医疗激光(光子嫩肤仪)、工业激光、激光检测等等。
工业激光可分为激光打标、激光雕刻切割、激光焊接三大类。
激光打标机可雕刻金属及多种非金属材料。
应用于电子元器件、集成电路(IC)、电工电器、手机通讯、五金制品、工具配件、精密器械、眼镜钟表、首饰饰品、汽车配件、塑胶按键、建材、PVC管材、医疗器械等行业。
适用材料包括:普通金属及合金(铁、铜、铝、镁、锌等所有金属)，稀有金属及合金(金、银、钛)，金属氧化物(各种金属氧化物均可)，特殊表面处理(磷化、铝阳极化、电镀表面)，ABS料(电器用品外壳，日用品)，油墨(透光按键、印刷制品)，环氧树脂(电子元件的封装、绝缘层)。
激光切割机可雕刻金属及多种非金属材料。
应用于服装辅料、医药包装、建筑陶瓷、饮料包装、织物切割、橡胶制品、外壳铭牌、工艺礼品、电子元件、皮革等行业图1-1 为激光打标的一些应用。
三、为什么要使用激光加工任何加工，都有一个共同的目标:高效率。
在满足客户要求的前提下，尽可能快的完成加工。
钢铁行业中，钢板切割要求切缝小，热变形小，只有激光能做到很好的效果。
用别的工艺就很难达到客户的要求。
模具、机加行业中，深孔、小孔加工，用激光进行加工，速度效果都有保证。
在服装行业中商标切割、皮革打标，以前使用别的工艺，但是速度慢，效率低，改用激光加工，其速度大大提高，生产效率大幅提升。
对于加工企业来说，高效率就意味着多挣钱。
使用激光加工，第一要满足客户的加工要求，第二要尽可能的提高加工速度。
第二章激光打标机的组成激光打标机一般由激光器、振镜(SCANHEAD)、机架、冷却系统、控制柜部分组成。
激光器是打标机中的核心组件，他决定了打标机的结构。
目前常用的激光器有CO2 激光器、氪灯泵浦激光器、半导体泵浦激光器、光纤激光器。
关于这几种激光器的描述见《激光器》。
我们以目前市场上最为普及的YAG灯泵浦打标机为例，说明激光打标机的各个组成部分。
下图为YAG灯泵浦激光打标机示意图。
图2-1 激光打标机篇二:(金橙子)半导体激光打标机说明书华天世纪激光半导体激光打标机使用说明书深圳市华天世纪激光科技有限公司华天世纪激光前言欢迎您选用我公司生产的HT-DP50系列激光打标机，如果您是首次使用此款型号的激光打标机，在通电前请务必仔细阅读本使用手册。
DP50系列激光设备已采用了尽可能全面的安全防范措施，以确保拥护人身安全及设备的自身安全,虽然如此,对本机的不正确使用、维护、改制等仍可能对操作者或机器造成各种损害。
防止激光辐射的泄漏:DP50系列激光设备采用封闭的激光光路设计，可以有效地防止激光辐射的泄漏。
对本机电器设备进行的维护、调整必须由经过培训的对本机各部分均较为熟悉的专业技术人员进行，且需特别注意以下几点:1、若某部件在维护调整时不需要运行，请勿接通该部分的电源。
2、在更换激光器模块时，切勿接通设备电源。
3、机器应有良好的接地，并应对此作定期检查。
4、尽可能只用一只手操作电气设备，以防止在人体上构成回路。
5、在高压电路上操作时，应使用合格的，绝缘良好的工具。
设备的测试，有些需采用一些特殊的测量技术或设备。
测试参数的选择应由熟悉本机操作和相关设备使用的技术人员决定。
敬告用户:1、除本手册所规定的操作外,对机器的任何其他操作,都可能使操作者遭受危险的激光辐射!2、若激光束照射到易燃材料上时，将会引起火灾甚至爆炸，应注意不得把该类材料放置到光路上或激光束有可能照到的地方～3、激光器正常工作期间，设备内部不得增设任何零件及物品。
除非经过特别授权，否则不得在密封罩打开的状态下使用本机。
华天世纪激光欢迎用户提出建议，请与下列地址联系:需要采购或技术支持时,请与就近的销售服务商联系华天世纪激光目录第一部分半导体激光打标机各部件原理与使用说明。
. - 1 -1. 激光原理 - 1 -2. 光学系统 - 1 -3. 各主要部件原理与技术说明。
. - 2 - 1.3.2扩束镜。
- 4 -1.3.3激光电源。
.. - 4 -1.3.4声光Q开关 - 5 -1.3.5声光Q开光驱动电源 .. - 8 -1.3.6 “F-θ”镜组。
- 11 -1.3.7光学扫描振镜 . - 11 -1.3.8冷水机使用说明。
- 12 - 日常维护。
.. - 15 - 4.1设备外观的清洁。
.. - 15 - 4.2冷却水系统的维护 . - 15 - 4.3清洁光路。
.. - 16 - 5安全 - 16 - 5.1防止激光辐射的泄漏。
- 16 - 5.2电气安全。
.. - 16 - 消防 .. - 16 - 5.3故障分析及排除。
.. - 17 - 第二部分打标控制软件使用说明- 18 - 第一章概述。
. - 18 -件简介。
- 18 - 1.1 EzCad2软1.1.1 软件安装 .. - 18 -1.1.2 软件功能 .. - 18 -1.1.3 界面说明 .. - 18 - 第二章文件菜单 .. - 20 -2.1 新建(N) 。
. - 20 - 2.2 打开(O) 。
. - 20 - 2.3 保存(S)，另存为(A) . - 21 - 2.4打印。
. - 22 - 2.5 获取扫描图像(m) 。
.. - 22 - 2.6 系统参数(P) .. - 23 - 2.6.1 常规。
. - 23 - 2.6.2 颜色。
. - 24 - 2.6.3 工作空间 .. - 24 - 2.6.4 自动备份 .. - 24 - 2.6.5 移动旋转 ..金橙子打标软件说明书) - 25 - 2.6.6 插件管理器。
. - 25 - 2.6.7 语言/Language 。
.. - 25 - 2.7 最近文件 . - 26 - 2.8 退出(X) 。
. - 26 - 2.9 对象列表 . - 26 - 2.10 对象属性栏 . - 26 - 第三章编辑。
. - 28 -3.1 撤消(U)/恢复(R) . - 28 - 3.2 剪切(T)/复制(C)/粘贴(P) - 28 - 3.3组合/分离组合。
.. - 28 - 3.4 群组/分离群组。
. - 29 - 3.5 填充。
- 29 - 华天世纪激光 3.6 转为曲线 .. - 32 - 第四章绘制菜单。
- 33 - 4.1 点(D) .. - 33 - 4.2 曲线。
. - 34 - 4.3 矩形。
. - 34 - 4.4 圆 .. - 35 - 4.5 椭圆。
. - 35 - 4.6 多边形 - 36 - 4.7 文字。
. - 36 - 4.7.1文字字体参数 .. - 36 - 4.7.2曲线排文本参数。
. - 38 - 4.7.3条形码字体参数。
. - 40 - 一维条形码 . - 42 - 二维条形码 . - 43 -1(PDF417条码。
- 43 - 2(DataMatrix条码。
- 43 - 4.7.4变量文本。
. - 44 - 键盘。
.. - 44 - 日期。
.. - 45 - 序列号 . - 47 - 列表文件。
- 50 - 动态文件。
- 50 - 4.8 位图。
. - 52 - 4.9 矢量文件 .. - 55 - 4.10 延时器。
. - 56 - 4.11 输入口。
. - 56 - 4.12 输出口。
. - 56 - 4.13 直线 .. - 57 - 4.14 图形选取 - 57 - 4.15 节点编辑 - 58 - 第五章修改菜单。
- 61 - 5.1 变换。
. - 61 - 5. 1.1移动 - 61 - 5.1.2 旋转。
.. - 62 - 5.1.3镜像 - 62 - 5.1.4缩放 - 63 - 5.1.5倾斜 - 63 - 5.2 造形。
. - 64 - 5.3 曲线编辑 .. - 65 - 5.4 对齐。
. - 65 - 5.5 jsf字体 - 66 - 第六章查看菜单。
- 68 - 6.1 观察。
. - 68 - 6.2 标尺，网格点，辅助线 .. - 69 - 6.3 捕捉网格 .. - 69 - 6.4 捕捉辅助线。
. - 69 - 6.5捕捉对象。
- 69 - 6.5 系统工具栏、视图工具栏、绘制工具栏、状态栏、对象列表栏、对象属性栏 - 69 - 第七章帮助。
.. - 70 - 7.1 关于EzCad(A)。
.. - 70 - 第八章加工。
.. - 71 - 8.1笔列表 . - 71 - 8.2加工参数库。

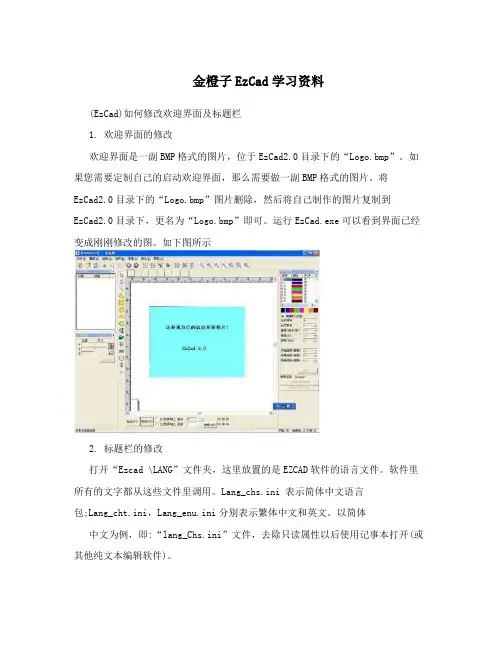

.. - 72 -篇三:金橙子EzCad学习资料 (EzCad)如何修改欢迎界面及标题栏1. 欢迎界面的修改欢迎界面是一副BMP格式的图片，位于EzCad2.0目录下的“Logo.bmp”。
如果您需要定制自己的启动欢迎界面，那么需要做一副BMP格式的图片。
将EzCad2.0目录下的“Logo.bmp”图片删除，然后将自己制作的图片复制到EzCad2.0目录下，更名为“Logo.bmp”即可。
运行EzCad.exe可以看到界面已经变成刚刚修改的图。
如下图所示 2. 标题栏的修改打开“Ezcad \LANG”文件夹，这里放置的是EZCAD软件的语言文件。
软件里所有的文字都从这些文件里调用。
