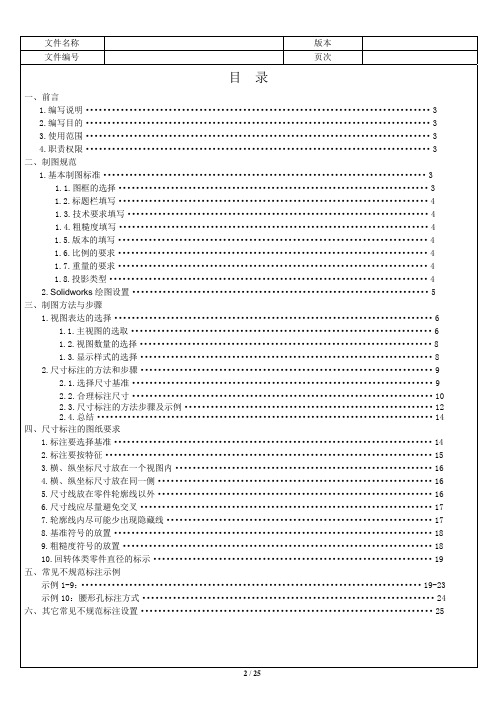

文件名称 版本文件编号 页次目录一、前言1.编写说明 (3)2.编写目的 (3)3.使用范围 (3)4.职责权限 (3)二、制图规范1.基本制图标准 (3)1.1.图框的选择 (3)1.2.标题栏填写 (4)1.3.技术要求填写 (4)1.4.粗糙度填写 (4)1.5.版本的填写 (4)1.6.比例的要求 (4)1.7.重量的要求 (4)1.8.投影类型 (4)2.Solidworks绘图设置 (5)三、制图方法与步骤1.视图表达的选择 (6)1.1.主视图的选取 (6)1.2.视图数量的选择 (8)1.3.显示样式的选择 (8)2.尺寸标注的方法和步骤 (9)2.1.选择尺寸基准 (9)2.2.合理标注尺寸 (10)2.3.尺寸标注的方法步骤及示例 (12)2.4.总结 (14)四、尺寸标注的图纸要求1.标注要选择基准 (14)2.标注要按特征 (15)3.横、纵坐标尺寸放在一个视图内 (16)4.横、纵坐标尺寸放在同一侧 (16)5.尺寸线放在零件轮廓线以外 (16)6.尺寸线应尽量避免交叉 (17)7.轮廓线内尽可能少出现隐藏线 (17)8.基准符号的放置 (18)9.粗糙度符号的放置 (18)10.回转体类零件直径的标示 (19)五、常见不规范标注示例示例1-9：..............................................................................19-23 示例10：腰形孔标注方式. (24)六、其它常见不规范标注设置 (25)2 / 253 / 25一、前言1. 编写说明公司产品为各类检测仪器、自动化设备、非标设备，由于公司产品的特性，以及各工程师工作经验、习惯、素养的原因，以及其它各种因素，导致公司图纸在标注这一块不规范，没有标准。
本规范从工艺角度进行制定，使设计人员在设计时能够结合加工工艺，从零件设计上降低产品成本。
Solidworks是一款广泛应用于设计工程领域的计算机辅助设计软件。
在使用Solidworks进行零件设计时，参考尺寸一直是一个重要的问题，通过规范的参考尺寸设计出的零件能够更好地符合实际需求，提高工作效率，因此对于Solidworks零件的参考尺寸需要进行深入的研究和探讨。
一、参考尺寸的定义在Solidworks中，参考尺寸是指设计师在进行零件设计时所参考的尺寸，包括长度、宽度、高度等实际值。
通过设定这些参考尺寸，可以使得设计出的零件更加精确、合理，提高产品质量，降低成本。
二、参考尺寸的设置1. 在使用Solidworks进行零件设计时，设计师首先需要明确零件的具体尺寸要求，包括长度、宽度、高度等方面的参考数值。
2. 然后在Solidworks软件中选择相应的工具，在零件的设计界面中设置参考尺寸，可以通过输入具体数值或者拖动鼠标等方式完成设置。
3. 在设置参考尺寸时，需要根据实际需求和设计要求进行合理的选择，确保参考尺寸的准确性和有效性。
三、参考尺寸的应用1. 在零件的实际设计过程中，参考尺寸是一个非常重要的指导依据，可以帮助设计师合理规划零件的尺寸和结构，确保设计出的产品符合实际使用要求。
2. 参考尺寸还可以作为设计评审和产品检验的依据，能够帮助相关人员对产品进行更加精准的测量和评估。
四、参考尺寸的优化1. 在实际使用Solidworks进行零件设计时，设计师可以通过对参考尺寸进行优化，使得零件设计更加合理、简洁，提高设计效率和工作质量。
2. 通过合理的参考尺寸设置，可以避免零件设计中出现尺寸冗余、不足等问题，提高产品的可靠性和稳定性。
五、参考尺寸的管理在Solidworks中，参考尺寸的管理也是一个重要的方面，设计师需要对参考尺寸进行合理的管理和维护，以确保其长期有效的使用。
1. 设计师可以通过建立规范的参考尺寸库，将常用的参考尺寸进行分类和整理，方便随时调用和使用。
2. 设计师还可以通过技术文档和培训等方式对参考尺寸进行规范化管理，提高其使用效率和质量。
SolidWorks工程图纸绘制的技巧与规范SolidWorks是一种广泛应用于机械设计领域的三维计算机辅助设计（CAD）软件。
在实际的工程设计工作中，绘制准确、规范的工程图纸是确保产品质量和生产效率的关键。
本文将介绍SolidWorks工程图纸绘制的技巧与规范，帮助读者提高工程图纸的质量和准确性。
1. 使用合适的图纸模板和标准尺寸在开始绘制工程图纸之前，应选择合适的图纸模板和标准尺寸。
SolidWorks提供了各种图纸模板，包括常见的ISO和ANSI标准。
选择合适的模板可以确保工程图纸符合行业标准，方便与其他设计人员和制造商之间的交流。
在绘制图纸之前，还需确定图纸尺寸和比例。
根据设计的需要和材料的尺寸要求，选择适当的尺寸比例，在保持清晰可读的同时，尽量减少图纸尺寸浪费。
2. 使用准确的标准视图和截面视图工程图纸的目的是将设计的三维模型转化为二维图纸，方便制造和装配。
为了实现这一目标，需要使用准确的标准视图和截面视图来展示产品的各个方面和细节。
在SolidWorks中，通过选择需要的视图类型（例如正视图、俯视图、侧视图等），可以快速生成准确的标准视图。
此外，利用截面功能可以更清晰地展示内部结构和细节。
确保视图之间的对称和一致性，有助于减少误解和错误。
3. 添加必要的尺寸和注释准确的尺寸和注释是工程图纸中不可或缺的一部分。
它们提供了产品的具体尺寸信息和装配关系，有助于制造和组装过程的正确进行。
在SolidWorks中，可以利用尺寸工具添加线性尺寸、径向尺寸和角度尺寸等，确保尺寸的准确性和一致性。
此外，在工程图纸中添加注释和说明，如材料要求、表面处理和装配指导等，有助于更清晰地传达设计意图。
4. 应用符合标准的公差和配合在机械设计中，公差和配合的设置对产品的性能和质量至关重要。
在工程图纸中，应准确地应用符合相关标准的公差和配合要求，以确保设计和制造的合理性和可行性。
在SolidWorks中，可以使用多种工具和功能来添加公差和配合，如限制公差、基础变体、装配限制等。
Solid Edge产品设计规范V1.0西子联合控股有限公司2011.10.18文档历史：目录1、总则 (6)1.1 系统时间 (6)1.2 操作系统设置 (6)1.3 软件安装 (8)1.4 标准件的安装、创建、使用 (15)1.5 许可证管理 (23)2、模板 (26)2.1 常规设置 (26)2.2 零件模板 (33)2.3 钣金模板 (35)2.4 模板的创建、使用、管理 (36)2.5 系统文件 (38)3、文件的命名规范 (42)3.1 自制件产品 (42)3.2 标准件 (42)3.3 外购件 (42)4、零件设计 (42)4.1 草图 (42)4.2 视图方向 (43)4.3 建模步骤（传统方式） (43)4.4 质量 (44)4.5 零件属性 (44)4.7 辅助材料（空零件） (46)4.8 无图零件 (46)4.9 简化零件 (47)4.10 零件变量 (47)4.11 零件族 (48)5、钣金设计 (49)5.1 常规设计步骤 (49)5.2 设计方式 (50)5.3 命令选项 (50)6、装配 (51)6.1 零件装配 (51)6.2 颜色和渲染 (52)6.3 查看内部结构 (53)6.4 显示配置 (54)6.5 焊后加工的处理 (55)6.6 区域管理 (55)6.7 大装配解决方案 (55)6.8 爆炸视图 (58)6.9 引用件规范 (59)6.10 参考件规范 (59)6.11 对外装配协同 (60)7、焊接 (60)8、图纸 (61)8.2 线条宽度 (61)8.3 图框 (62)8.4 零件图纸 (62)8.5 钣金图纸 (62)8.6 装配图纸 (63)8.7 尺寸 (63)8.8 打印 (64)9、同步技术 (67)9.1 应用同步建模技术的原则 (67)9.2 应用顺序建模技术的原则 (67)9.3 同步与传统并存 (68)10、对外交流 (68)10.1 对外提供资料 (68)10.2 对外交流工具 (70)10.3 获取资料 (71)1、总则1.1 系统时间在设计时，计算机必须采用正确的时间，以（GMT+08:00）中国标准为准。
使用SW工程图规范习惯
1.在模型文件绘制草图时，要像工程图一样标注尺寸。
在工程图里面就会有更多的相同结构的关联尺寸可用。
2.在整个设计进行前，最好有个统一的给零部件命名的思路，否则，等你出工程图时，麻烦就多了！9B*a3p!B*D-a#c3]+T4N$E
3.出工程图前，得做好横竖几种大小，但风格一致的模板，否则，你要想出百八十个图时，你就死定了f
4.零件建模前一定要想好装配关系，尽可能将配合关系在草图中表达清楚，对出工程图有很大帮助。
5.草图中尺寸的标注时，要尽量按照容易在工程图中引用的方式标。
工程图尽量引用零件的模型尺寸，万不得已可以添加注解，这样可以加快速度。
还有一些公差尺寸尽量在零件草图中标注，不要在工程图中添加。
6.少用默认的“自动生成中心线”，因为软件默认圆角也有中心线，一定要自定义自动生成中心线的特征类型
7.能用到“获得模型尺寸”的时要尽量用。
8.标题栏和明细表中的信息应尽量链接到模型文件中属性定义，这样可以全自动填写标题栏和明细表。
2012版新增了按123顺序排列零件序号和明细表的功能，非常方便。
